| Tipo di prodotto | Casse acustiche (serie Vector: V10, V20, VW-8) |
| Marca | Monitor Audio |
| Modelli | Vector V10 (satellite), Vector V20 (centrale/satellite), Vector VW-8 (subwoofer attivo) |
| Risposta in frequenza (V10) | 65 Hz - 30 kHz |
| Risposta in frequenza (V20) | 60 Hz - 30 kHz |
| Sensibilità (V10 e V20) | 85 dB (1 W @ 1 m) |
| Impedenza nominale (V10 e V20) | 8 ohm |
| Potenza ammissibile (RMS, V10 e V20) | 50 W (singolo), 80 W (sistema) |
| Potenza amplificatore raccomandata (V10 e V20) | 10 - 80 W |
| Livello sonoro massimo (V10 e V20) | 103 dBA |
| Altoparlanti (V10) | 1 x 4" MMP II (bassi/medi), 1 x 25 mm C-CAM dorato (tweeter) |
| Altoparlanti (V20) | 1 x 4" MMP II (bassi/medi), 1 x 25 mm C-CAM dorato (tweeter) |
| Altoparlante (VW-8) | 1 x 8" a lunga escursione, amplificatore 100 W classe A/B integrato |
| Dimensioni (V10) | 235 x 145 x 170 mm (A x L x P) |
| Dimensioni (V20) | 145 x 355 x 170 mm (A x L x P) |
| Peso (V10) | 2,17 kg (4,77 lb) |
| Peso (V20) | 2,66 kg (5,85 lb) |
| Materiale del cabinet (V10 e V20) | Polimero stampato ad alta densità con rivestimento gommato nero; pannello frontale in MDF laccato nero lucido o effetto legno |
| Alimentazione (VW-8) | Rete elettrica (amplificatore integrato) |
| Funzioni principali | Fissaggio a parete (V10, V20); utilizzo orizzontale o verticale (V20); regolazioni volume, crossover, fase (VW-8); spegnimento automatico (VW-8) |
| Manutenzione e pulizia | Pulire con un panno asciutto e pulito; evitare umidità e prodotti chimici |
| Sicurezza | Non utilizzare vicino all'acqua; non collocare vicino a fonti di calore; utilizzare solo gli elementi di fissaggio forniti o raccomandati; per il fissaggio a parete, assicurarsi dell'assenza di cavi o tubature |
| Ricambi e riparabilità | Contattare un rivenditore autorizzato Monitor Audio o il servizio clienti; restituire nell'imballaggio originale per riparazione in garanzia |
| Informazioni generali | Garanzia 3 anni (soggetta a registrazione entro 30 giorni); conformità CE e RoHS |
Domande frequenti - VECTOR MONITOR AUDIO
Domande degli utenti su VECTOR MONITOR AUDIO
0 domanda su questo apparecchio. Rispondi a quelle che conosci o fai la tua.
Fai una nuova domanda su questo apparecchio
Scarica le istruzioni per il tuo Altoparlanti in formato PDF gratuitamente! Trova il tuo manuale VECTOR - MONITOR AUDIO e riprendi in mano il tuo dispositivo elettronico. In questa pagina sono pubblicati tutti i documenti necessari per l'utilizzo del tuo dispositivo. VECTOR del marchio MONITOR AUDIO.
MANUALE UTENTE VECTOR MONITOR AUDIO
Importanti istruzioni per la sicurezza ____ 42
Istruzioni per la sicurezza relative al montaggio a parete dei diffusori Vector ____43
Smaltimento e riciclaggio 43
Dichiarazione di conformità RoHS 43
Concetti di base 43
Presentazione del sistema Vector ____ 44
Collocazione ideale dei diffusori 45
Caratteristiche tecniche 46
Garanzia e assistenza 46
Richiesta di assistenza in garanzia ____ 47
Privacy 47
Dati dell'acquirente 47
Dichiarazione di conformità CE 48
Importanti istruzioni per la sicurezza
- Leggere queste istruzioni.
- Conservare queste istruzioni.
- Osservare tutti gli avvertimenti.
-
Seguire tutte le istruzioni.
-
Non utilizzare in prossimità di acqua.
-
Pulire soltanto con un panno asciutto. I materiali utilizzati per i diffusori della Serie Vector sono stati selezionati con grandissima cura e attenzione. Per rimuovere la polvere, è sufficiente passare un panno asciutto e pulito. Sono stati concepiti come oggetti d'arredamento di qualità e possono essere trattati come tali.
-
Non installare in prossimità di fonti di calore, quali radiatori, griglie dell'impianto di riscaldamento, stufe, cucine o altri apparecchi (compresi amplificatori) che producono calore.
-
Utilizzare unicamente accessori e adattatori approvati da Monitor Audio.
-
Utilizzare unicamente con supporti, carrelli, treppiedi, staffe o ripiani specificati da Monitor Audio o venduti insieme al prodotto. Se si utilizza un carrello, prestare attenzione durante il suo spostamento per evitarne il ribaltamento ed eventuali infortuni.
-
Ogni intervento di assistenza dovrà essere eseguito da tecnici qualificati. Richiedere assistenza tecnica in caso di danni all'apparecchio, quali danni al cavo o alla spina di alimentazione, rovesciamento di liquidi o ingresso di corpi estranei nell'apparecchio, esposizione a pioggia o umidità, funzionamento anomalo, caduta dell'apparecchio.
-
Evitare di esporre il prodotto a spruzzi d'acqua o gocciolamenti. Evitare inoltre di appoggiare oggetti, recipienti o vasi contenenti liquidi su di esso.
-
Il simbolo del punto esclamativo all'interno di un triangolo equilatero ha lo scopo di segnalare all'utente la presenza di importanti istruzioni relative all'uso e alla manutenzione nella documentazione che accompagna l'apparecchio.
Istruzioni per la sicurezza relative al montaggio a parete dei diffusori Vector
AVVERTENZA: Per ragioni di sicurezza, non cercare di fissare questi diffusori a una parete se non si è totalmente certi della propria abilità a farlo, garantendo un fissaggio saldo e sicuro. È sempre necessario determinare la collocazione delle staffe in relazione anche alla struttura della parete. In caso di incertezze, si raccomanda di richiedere l'assistenza di una persona competente e qualificata.
AVVERTENZA: Assicurarsi che non vi siano tubazioni dell'acqua o cavi elettrici passanti sottotraccia all'interno della parete in corrispondenza del punto in cui si desidera fissare le staffe di supporto. Lavorare sempre su di una scala o piano di sicurezza, evitando di lasciare cavi dove possano intralciare.
Monitor Audio non fornisce staffe o supporti specifici per i diffusori della serie Vector. Possiamo tuttavia fornire staffe adatte, vendute separatamente. La filettatura sul retro dei diffusori V10 e V20 è di tipo UNC da 1/4 di pollice. Le viti non dovranno superare i 18mm (3/4 di pollice).
Smaltimento e riciclaggio
Smaltimento di Rifiuti da apparecchiature elettriche ed elettroniche (RAEE) da parte di utenti domestici privati nell'Unione Europea.
Questo simbolo, presente sul prodotto o sui suoi accessori, indica che non deve essere smaltito insieme ai normali rifiuti domestici nell'Unione Europea. Per evitare possibili danni all'ambiente o alla salute umana causati da uno smaltimento non controllato, questo apparecchio dovrà essere riciclato in maniera responsabile, per favorire il riutilizzo sostenibile delle risorse naturali. È invece responsabilità dell'utente smaltire le apparecchiature di rifiuto consegnandole a un apposito centro di raccolta autorizzato al riciclaggio dei rifiuti RAEE. La raccolta differenziata e il riciclaggio delle apparecchiature di
rifiuto aiutano a conservare le risorse naturali e consentono di garantire che il riciclaggio venga effettuato in maniera rispettosa della salute umana e dell'ambiente.
Per informazioni specifiche sui centri di riciclaggio a vostra disposizione, rivolgersi alle autorità municipali locali, al servizio locale di raccolta dei rifiuti o al rivenditore presso il quale è stato acquistato il prodotto Vector.
Dichiarazione di conformità RoHS
Direttiva 2002/95/CE del Parlamento europeo e del Consiglio sulla restrizione dell'uso di determinate sostanze pericolose nelle apparecchiature elettriche ed elettroniche, gennaio 2003.
Concetti di base
La direttiva RoHS limita l'uso di piombo (Pb), cadmio (Cd), mercurio (Hg), cromo esavalente (CrVI), bifenili polibromurati (PBB) o etere di difenile polibromurato (PBDE) nelle apparecchiature elettriche ed elettroniche vendute nell'Unione Europea.
Presentazione del sistema Vector
La serie Vector offre una gamma eccezionale di diffusori compatti, stilisticamente all'avanguardia, ispirati da trenta anni di esperienza tecnica. I tre modelli di diffusori per uso domestico della serie Vector si posizionano nella gamma Monitor Audio al gradino immediatamente precedente alla nostra celebrata serie RadiusHD e consentono di ottenere nuovi livelli di sofisticazione e prestazioni ad un costo totalmente accessibile. La serie comprende il satellite compatto per montaggio a parete modello V10, il satellite centrale modello V20, e infine un subwoofer attivo compatto da 100W, il modello VW-8.
I modelli V10 e V20 sono dotati di cassa acustica in polimero sagomato ad elevata densità, con una superficie “gommata” dal tocco morbido, che dona al prodotto una nuova, eccezionale dimensione tattile. I pannelli anteriori sono realizzati in MDF con rivestimento in lucidissima lacca nera per complementarsi con l’estetica dei televisori a schermo piatto, oppure con una squisita finitura in legno naturale.
I tweeter schermati Gold C-CAM® utilizzati nella serie Vector rappresentano la più recente implementazione dell'avanzata tecnologia in alluminio/magnesio con rivestimento ceramico già impiegata con successo da Monitor Audio per numerosi diffusori di grande prestigio. Gli altoparlanti schermati MMP® II (Metal Matrix Polymer) per le basse e medie frequenze sono stati prodotti con un processo di formatura ad iniezione ad alta pressione per ottenere spessori differenziati ottimali nei punti più critici della geometria dei coni. Per ulteriori dettagli relativi ai driver C-CAM e MMP® II, visitare il nostro sito Web.
Vector V10
Anche se il diffusore Vector V10 è stato primariamente concepito per essere utilizzato insieme al V20 e al VW-8 in un set multicanale ultracompatto per home cinema, la sua eccezionale resa dei bassi lo rende ideale anche per la riproduzione di audio stereo in tutta la casa. Produce una timbrica con alti netti e ben definiti insieme a bassi grintosi dovunque sia installato. Una griglia in tessuto metallico protegge i coni e si propone come un contrasto esteticamente accattivante al profilo morbido della cassa. Un dispositivo di fissaggio consente il montaggio su staffa o a parete.
Vector V20
Il diffusore compatto V20 è estremamente versatile e può essere utilizzato sia orizzontalmente come canale centrale in un sistema di home cinema, ma anche verticalmente come satellite destro o sinistro in applicazioni multicanale o stereo in tutta la casa. Il diffusore V20 aggiunge alle caratteristiche timbriche del V10 una più ampia risposta ai bassi necessaria per la riproduzione accurata dei dialoghi nei film. La configurazione ad accordo anteriore e il pannello terminali incassato ne rendono particolarmente facile il montaggio a parete.
Vector VW-8
Il nuovo Vector VW-8 è un subwoofer ultracompatto e incredibilmente potente, dotato di un grintoso amplificatore Classe A-B integrato da 100 W. La cassa rigida e squadrata in MDF del Vector VW-8 ospita un driver a diffusione anteriore a lunga escursione da 20 cm. Anche se progettato per complementare i satelliti della serie Vector, il subwoofer VW-8 si integra perfettamente con qualsiasi sistema di home theatre compatto ad alte prestazioni, grazie ai suoi comandi di regolazione volume e crossover e inversione di fase. Per maggior comodità, il Vector VW-8 si accende e spegne automaticamente grazie a un sistema di rilevamento automatico del segnale. È dotato di ingressi stereo e LFE.

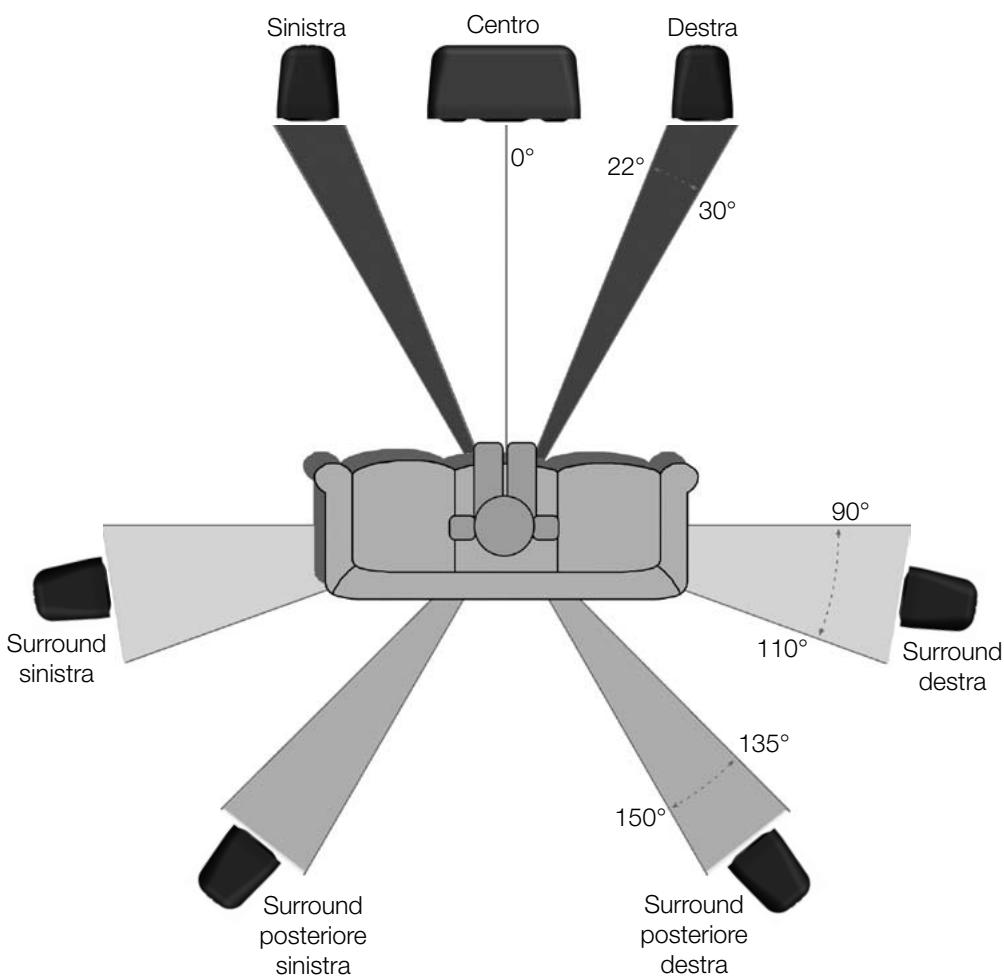

Collocazione ideale dei diffusori
Caratteristiche tecniche
| Modello | Vector V10 | Vector V20 |
| Risposta di frequenza | 65Hz - 30KHz | 60Hz - 30KHz |
| Sensibilità (1W a 1m) | 85dB | 85dB |
| Impedenza nominale | 8Ohm | 8Ohm |
| Potenza, singolo (RMS) | 50W | 50W |
| Potenza, sistema (RMS) | 80W | 80W |
| Caratteristiche amplificatore raccomandate | 10 - 80W | 10 - 80W |
| SPL massimo | 103dBA | 103dBA |
| Allineamento bassi | Bass Reflex -accordo posteriore | Bass Reflex -accordo anteriore |
| Complemento driver | 1 x 4” MMP II a cono,Driver medie/basse frequenze1 x 25mm C-CAM GoldTweeter a cupola | 1 x 4” MMP II a cono,Driver medie/basse frequenze1 x 25mm C-CAM GoldTweeter a cupola |
| Dimensioni esterne mm(A x L x P) | 235 x 145 x 170 | 145 x 355 x 170 |
| Dimensioni esterne pollici(A x L x P) | 9 1/4 x 5 11/16 x 6 11/16 | 5 11/16 x 14 x 6 11/16 |
| Peso (ciascuno) Kg (libbre) | 2,17 (4,77) | 2,66 (5,85) |
Garanzia e assistenza
Per convalidare la garanzia, visitare www.monitoraudio.co.uk entro 30 giorni dall'acquisto.
La registrazione consente di partecipare gratuitamente alla nostra estrazione premi mensile. Non solo, si riceveranno anche informazioni su tutte le novità, i nuovi prodotti e gli avvenimenti di Monitor Audio.
Questo apparecchio è stato collaudato prima della spedizione dalla fabbrica. La fabbricazione e le prestazioni del prodotto sono garantiti contro eventuali difetti di fabbricazione per un periodo di tre anni dalla data di acquisto (si vedano le condizioni sotto indicate), purché il prodotto sia stato fornito da un rivenditore Monitor Audio autorizzato in conformità alle normative sulla vendita a privati. (Il termine “vendita a privati” dovrà essere interpretato in conformità a quanto prescritto dalla Sezione 15 della Legge inglese sulla fornitura di beni 1973). Monitor Audio non potrà essere ritenuta responsabile per difetti causati da incidenti, uso improprio o abusivo, normale usura, modifiche o utilizzo non contemplati dal presente manuale di istruzioni. Non si accetterà altresì alcuna responsabilità per danni o perdite avvenute durante il trasporto da o verso le parti interessate dalla garanzia.
La garanzia copre sia manodopera che parti di ricambio. La responsabilità di Monitor Audio è limitata al costo della riparazione o sostituzione delle parti difettose (a esclusiva discrezione di Monitor Audio) e non si estende, in nessuna circostanza, a perdite o danni consequenziali.
Richiesta di assistenza in garanzia
L'apparecchiatura dovrà essere restituita nel suo imballo originale al fornitore originale se possibile, oppure a qualsiasi altro rivenditore autorizzato Monitor Audio. Se non è possibile consegnare l'apparecchiatura a mano, dovrà essere inviata in porto pagato servendosi di un servizio di spedizione affidabile. Se l'imballo originale non è disponibile, è possibile acquistare un imballo sostitutivo da Monitor Audio.
In caso di difficoltà nel soddisfare questi requisiti, il richiedente potrà contattarci al seguente indirizzo:
Assistenza Clienti
Tel: +44 (0) 1268 740580
Monitor Audio Ltd.
Fax: +44 (0) 1268 740589
La presente garanzia non limita i diritti legali del consumatore previsti dalla legislazione britannica.
Privacy
Monitor Audio si impegna a rispettare i desideri e la privacy dei propri clienti. Tutte le informazioni forniteci dai nostri clienti saranno conservate nella massima riservatezza e saranno utilizzate solo all'interno dell'organizzazione di Monitor Audio per la fornitura di servizi quali riparazioni in garanzia o parti di ricambio.
Occasionalmente, potremmo contattare i nostri clienti per assicurarci che siano soddisfatti dei prodotti e dei servizi da noi offerti e per mantenerli aggiornati con notizie delle ultime novità o eventuali promozioni.
Se si preferisce non essere contattati da noi per posta, e-mail o telefono, contrassegnare l'apposita casella sul modulo di garanzia del sito Web. Alternativamente, è possibile richiedere di non essere contattati scrivendo al Servizio di assistenza clienti all'indirizzo sopra indicato.
Dati dell'acquirente
Dettagli prodotto
Modello ____
Numero serie prodotto ____
Data di acquisto ____
Dati rivenditore
Nome e indirizzo rivenditore ____
Indirizzo e-mail / Nr. telefono
Monitor Audio si riserva il diritto di modificare le caratteristiche del prodotto senza previo avviso.
Dichiarazione di conformità CE
Monitor Audio Ltd.
24 Brook Road
Rayleigh
Essex
SS6 7XJ
Inghilterra
Dichiara sotto la propria precisa responsabilità che i prodotti Vector descritti nel presente manuale sono conformi alle seguenti Normative tecniche e direttive del Consiglio:
2006/95/EC Direttiva bassa tensione
EN60065: 2002+A1: 2006 Prescrizioni di sicurezza per apparecchi elettronici e loro accessori collegati alla rete per uso domestico e analogo uso generale.
(EMC) 89/336/EEC Compatibilità elettromagnetica
EN55013: 08.90+A12: 08.94+A13: 12.96 Ricevitori radiofonici e televisivi e apparecchi associati — Caratteristiche di radiodisturbo — Limiti e metodi di misura.
EN55020: 12.94+A11:12.96 Ricevitori radiofonici e televisivi e apparecchi associati — Caratteristiche di immunità.
EN61000-3-2: 04.95+A1: 1998+A2: 1998 Compatibilità elettromagnetica (EMC) - Parte 3: Limiti - Sezione 2: Limiti per le emissioni di corrente armonica (apparecchiature con corrente di ingresso <= 16 A per fase)
EN61000-3-3: 01.95 Compatibilità elettromagnetica (EMC) - Parte 3: Limiti - Sezione 3: Limitazione delle fluttuazioni di tensione e del flicker in sistemi di alimentazione in bassa tensione per apparecchiature con corrente nominale <= 16 A per fase.
Firmato da:
Nome: D.S. Hartley
Posizione: Direttore tecnico
Società: Monitor Audio Ltd
