VECTOR - Колонки MONITOR AUDIO - Бесплатное руководство пользователя
Найдите руководство к устройству бесплатно VECTOR MONITOR AUDIO в формате PDF.
| Тип продукта | Акустические системы (серия Vector: V10, V20, VW-8) |
| Бренд | Monitor Audio |
| Модели | Vector V10 (сателлит), Vector V20 (центральный/сателлит), Vector VW-8 (активный сабвуфер) |
| Частотный диапазон (V10) | 65 Hz - 30 kHz |
| Частотный диапазон (V20) | 60 Hz - 30 kHz |
| Чувствительность (V10 и V20) | 85 dB (1 W @ 1 m) |
| Номинальное сопротивление (V10 и V20) | 8 ohms |
| Допустимая мощность (RMS, V10 и V20) | 50 Вт (один динамик), 80 Вт (система) |
| Рекомендуемая мощность усилителя (V10 и V20) | 10 - 80 W |
| Максимальный уровень звука (V10 и V20) | 103 dBA |
| Динамики (V10) | 1 x 4" MMP II (НЧ/СЧ), 1 x 25 мм C-CAM золотой (твитер) |
| Динамики (V20) | 1 x 4" MMP II (НЧ/СЧ), 1 x 25 мм C-CAM золотой (твитер) |
| Динамик (VW-8) | 1 x 8" с длинным ходом, встроенный усилитель 100 Вт класс A-B |
| Размеры (V10) | 235 x 145 x 170 мм (В x Ш x Г) |
| Размеры (V20) | 145 x 355 x 170 мм (В x Ш x Г) |
| Вес (V10) | 2,17 кг (4,77 фунта) |
| Вес (V20) | 2,66 кг (5,85 фунта) |
| Материал корпуса (V10 и V20) | Литой полимер высокой плотности с черным резиноподобным покрытием; передняя панель из МДФ с глянцевым черным лаком или имитацией дерева |
| Питание (VW-8) | Сеть (встроенный усилитель) |
| Основные функции | Настенное крепление (V10, V20); горизонтальное или вертикальное использование (V20); регулировка громкости, кроссовера, фазы (VW-8); автоматическое выключение (VW-8) |
| Уход и чистка | Протирать сухой чистой тканью; избегать влаги и химических средств |
| Безопасность | Не использовать вблизи воды; не размещать рядом с источниками тепла; использовать только прилагаемые или рекомендованные крепления; при настенном монтаже убедиться в отсутствии кабелей или труб |
| Запчасти и ремонт | Обратиться к авторизованному дилеру Monitor Audio или в службу поддержки; возврат в оригинальной упаковке для ремонта по гарантии |
| Общая информация | Гарантия 3 года (при условии регистрации в течение 30 дней); соответствие CE и RoHS |
Часто задаваемые вопросы - VECTOR MONITOR AUDIO
Вопросы пользователей о VECTOR MONITOR AUDIO
0 вопрос об этом устройстве. Ответьте на те, что знаете, или задайте свой.
Задать новый вопрос об этом устройстве
Скачайте инструкцию для вашего Колонки в формате PDF бесплатно! Найдите своё руководство VECTOR - MONITOR AUDIO и возьмите своё электронное устройство обратно в руки. На этой странице опубликованы все документы, необходимые для использования вашего устройства. VECTOR бренда MONITOR AUDIO.
РУКОВОДСТВО ПОЛЬЗОВАТЕЛЯ VECTOR MONITOR AUDIO
$$ \mathsf {C E} _ {0 8} $$
Руководство по ксплуатации
Содержание
Важные инструкции по технике безопасности ____ 32
Инструкция по безопасности при монтаже акустической системы Vector на стену ____ 33
Утилизация и повторное использование материалов ____ 33
Декларация соответствия RoHS 33
O RoHS 33
Обзор линейки продуктов Vector ____ 34
Оптимальное размещение акустической системы ____ 35
Технические характеристики ____ 36
Гарантийное обслуживание ____ 36
Претензии по гарантии 37
Защита информации 37
Информация о владельце прибора ____ 38
Декларация соответствия ЕС ____ 39
Важная инструкция по технике безопасности
- Пожалуйста, внимательно ознакомьтесь с данной инструкцией.
- Пожалуйста, не выбрасывайте данную инструкцию.
- Строго следуйте предупреждениям.
- Соблюдайте все положения настоящей инструкции.
- Не используйте устройство в сочетании с водой.
- Для чистки пользуйтесь только сухой тряпкой. Все материалы, использованные в производстве приборов Vector, прошли строгий отбор. Для удаления пыли достаточно легкой протирки сухой чистой тряпкой. Обращайтесь с прибором так, как принято обращаться с качественным и дорогим предметом мебели - именно это и предусматривали его создатели.
- Не устанавливайте прибор вблизи источников тепла, таких как батареи отопления, вентиляционные решётки, кухонные плиты и пр. приборы, вырабатывающие тепло (включая усилители).
- Используйте только те дополнительные устройства и аксессуары, которые рекомендованы компанией Monitor Audio.
- Используйте только те тележки, штативы, триподы, кронштейны и столики, которые указаны компанией Monitor Audio или проданы в комплекте с данным устройством. При перемещении тележки вместе с устройством будьте особенно осторожны и не допускайте ее опрокидывания, что может привести к травмированию оператора.
-
Все операции по ремонту оборудования должны производиться только квалифицированным персоналом специализированного центра. Ремонт и обслуживание требуются во всех случаях повреждения оборудования, например, при повреждении кабеля электропитания или штепселя, при попадании в оборудование жидкости или инородных объектов, при попадании оборудования под дождь или проникновении влаги, при неполадках в работе оборудования или его падении с высоты.
-
Данное устройство следует защищать от проникновения воды и влаги, а также не допускать размещения на нем сосудов с жидкостью (напр. цветочных ваз).
-
Восклицательный знак, заключенный в равносторонний треугольник, который встречается в сопроводительных документах к прибору, призван обратить внимание пользователя на важность той или иной инструкции по эксплуатации или ремонту.
Инструкция по безопасности при монтаже акустической системы Vector на стену
Внимание! По соображениям безопасности не предпринимайте попыток укрепить прибор на стену, если вы не уверены в том, что сможете обеспечить его надежное и безопасное крепление к стене. Перед проведением монтажа необходимо найти подходящие для установки кронштейна место и удостовериться, что стена способна выдержать данную нагрузку. В случае сомнений, пожалуйста, обратитесь к услугам компетентного и квалифицированного мастера.
ВНИМАНИЕ! Убедитесь, что за участком стены в месте крепления кронштейна не проложены водяные трубы или электрические провода. Производите работу при помощи устойчивой стремянки и избегайте волочащихся по полу проводов.
Monitor Audio не изготовляет на заказ кронштейны и крепежные детали для приборов серии Vector. Однако мы можем поставить вам готовые кронштейны, которые продаются отдельно. Резьба на вставке, расположенной в задней части моделей V10 и V20 имеет размер 1/4" UNC. Размер винтов не должен превышать 18мм (3/4").
Утилизация и повторное использование материалов
Правила утилизации пользователем бытового электрического и электронного оборудования, действующие на территории ЕС.
Данный символ на приборе или дополнительных устройствах к нему указывает, что правила, действующие на территории ЕС, запрещают совместную утилизацию оборудования вместе с бытовыми отходами. Для предотвращения нанесения ущерба окружающей среде или здоровью человека, вызываемого бесконтрольной утилизацией отходов, ответственно отнеситесь к утилизации, что позволит использовать материалы вторично.
Приборы, не подлежащие дальнейшей эксплуатации, следует передать в специальный приемный пункт утилизации электрического и электронного оборудования, сертифицированный WEEE. Раздельная утилизация приборов, не подлежащих дальнейшей эксплуатации, и повторное использование материалов помогает сэкономить природные ресурсы и обеспечить безопасную для человеческого здоровья и окружающей среды переработку материалов.
За более подробной информацией о расположении приемных пунктов утилизации электрического и электронного оборудования обращайтесь в органы местного управления, в вашу местную службу сбора отходов или в торговое предприятие, где вы пробрели вашу систему Vector.
Декларация соответствия RoHS
Директива Европейского Парламента и Совета Европы 2002/95/EC RoHs (Reduction of Hazardous Substances), принятая в январе 2003 г., ограничивает использование определенных веществ в электрическом и электронном оборудовании.
O RoHS
Директива RoHS ограничивает применение в электрическом и электронном оборудовании, продаваемом на территории EC, свинца (Pb), кадмия (Cd), ртути (Hg), шестивалентного хрома (CrVI), бромидных соединений PBB (polybrominated biphenyls) и PBDE (polybrominated diphenylethers).
Обзор линейки продуктов Vector
Продукция серии Vector – это спектр высококачественных динамиков, создание которых базируется на 30 летнем опыте производителей. Серия приборов Vector, включающая три модели и стоящая в спектре выпускаемой компанией Monitor Audio продукции всего на одну ступеньку ниже нашей прославленной серии Radius ^HD , призвана поднять планку технического совершенства и эксплуатационных параметров в сегменте доступных по цене домашних динамиков. Линейка продуктов Vector включает компактный настенный сателлит V10, считающийся с ним сателлит центрального канала V20 и компактный активный сабвуфер VW-8 мощностью 100Вт.
Корпуса сателлитов V10 и V20 изготовлены из высокоплотного формованного пластика с прорезиненным черным покрытием soft touch, что придает моделям оригинальность и исключительную приятность на ощупь. Корпуса объемных фронтальных элементов («баффлов») выполнены из MDF и покрыты глянцевым лаком (что отлично сочетается по стилю с плоско - панельными телевизорами) либо изящно отделаны натуральным шпоном.
Разработанные специально для этой линии твитеры Gold C-CAM® – представляют собой последнюю модификацию нашей прославленной технологии изготовления драйверов из композитного материала (комбинация алюминия, магния и керамики), которая успешно применялась в производстве нескольких поколений премированных акустических систем Monitor Audio. Диффузоры мидбасовых головок штампуются под большим давлением из полимера с металлическими вкраплениями (ММР® II). Данная технология позволяет достичь различной толщины в критических точках конусной геометрии. Дополнительную информацию по С-САМ и ММР® II можно найти на нашем вебсайте.
Vector V10
Хотя модель Vector V10 сконструирована, главным образом, для использования в комбинации с V20 и VW-8 в сверхкомпактной многоканальной системе «домашний кинотеатр», она также идеально подходит для воспроизведения стереозвука в жилых помещениях благодаря присущему ей необычайно глубокому басу. Где бы вы ни решили установить ее, она обеспечивает насыщенные басы и чистые высокие частоты. Сетчатое ограждение защищает головки и выгодно контрастирует с плавным профилем корпуса. Для монтажа кронштейна или крепления к стене предусмотрено единое крепежное отверстие.
Vector V20
Компактная модель V20- это многофункциональный спикер, который можно использовать либо горизонтально (в установках типа «домашний кинотеатр»), либо вертикально (в качестве левого или правого сателлита в домашних стерео - или многоканальных установках). Модель V20 имеет те же тональные характеристики, что и V10, но отличается более широким диапазоном настроек низких частот, что позволяет более качественное воспроизведение диалогов в фильмах. Фронтальное расположение каналов и утопленная коммутационная панель обеспечивают простоту крепления к стене.
Vector VW-8
Новая модель сабвуфера VW-8, оснащенная встроенным усилителем класса А-В мощностью 100 Вт, сочетает сверхкомпактность и потрясающую мощностью. Модель имеет жёсткий корпус (MDF), выполненный в форме куба, и фронтальный 8" динамик, с драйвером большого радиуса действия (направление подачи: вперед). Хотя VW-8 специально разработан для работы с сатеплитами серии Vector, он прекрасно интегрируется с любыми другими компактными и высокоэффективными акустическими системами типа «домашний кинотеатр» благодаря широкому диапазону регулировки громкости и кроссовера, а также наличию переключателя фазы. Дополнительное удобство модели VW-8 придает функция автоматического включения и выключения при помощи автоматического детектора сигнала. Имеется стереоканал и канал низкочастотных звуковых эффектов LFE.

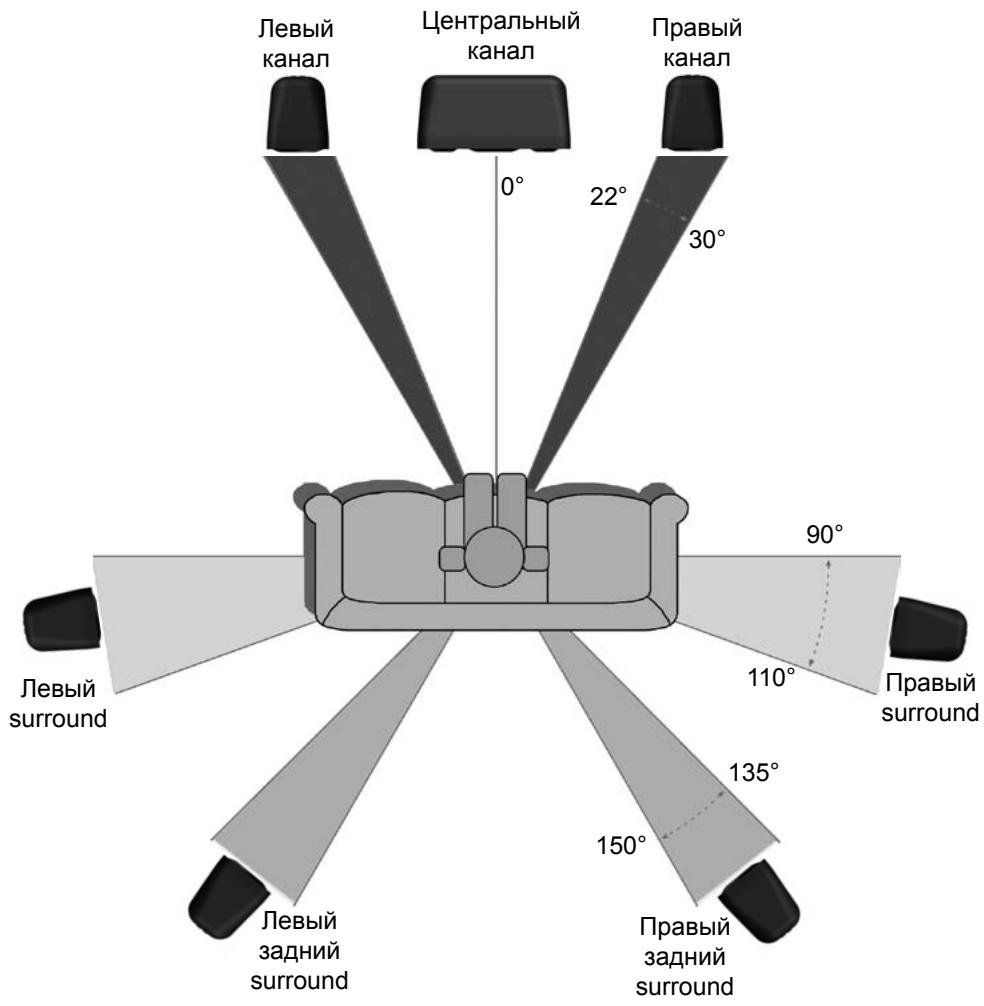

Оптимальное размещение акустической системы
Технические характеристики
| Модель | Vector V10 | Vector V20 |
| Диапазон воспроизводимых частот | 65Гц - 30кГц | 60Гц - 30кГц |
| Чувствительность (1Вт на 1м) | 85дБ | 85дБ |
| Номинальное сопротивление | 8Ом | 8Ом |
| Коммутируемая мощность каждого канала (RMS) | 50Вт | 50Вт |
| Коммутируемая мощность системы (RMS) | 80Вт | 80Вт |
| Рекомендуемая мощность усилителя | 10 - 80Вт | 10 - 80Вт |
| Максимальный уровень звукового давления | 103дБ | 103дБ |
| Линейность басов | Басовый рефлекс: задний порт | Басовый рефлекс: передний порт |
| Драйверы | 1 x 4" ММР II Конус, Драйвер Сч-Нч.1 x 25мм С-САМ Gold Купольный твитер | 1 x 4" ММР II Конус, Драйвер Сч-Нч.1 x 25мм С-САМ Gold Купольный твитер |
| Наружные размеры, мм (Высота х Ширина х Глубина) | 235 x 145 x 170 | 145 x 355 x 170 |
| Наружные размеры, дюймы (Высота х Ширина х Глубина) | 9 1/4 x 5 11/16 x 6 11/16 | 5 11/16 x 14 x 6 11/16 |
| Вес (каждая), кг (фунт) | 2,17 (4,77) | 2,66 (5,85) |
Гарантийное обслуживание
Для активизации вашей гарантии посетите сайт www.monitoraudio.co.uk не позже, чем через 30 дней с даты приобретения.
При регистрации покупки на сайте вы автоматически (бесплатно) становится участником нашей лотереи, розыгрыш которой производится ежемесячно. Но и это еще не все! Вы будете получать последние новости из нашей компании и будете одним из первых узнавать о новинках и проводимых рекламных акциях.
Данное оборудование перед поставкой с фабрики было полностью протестировано и испытано. Гарантия на производственные дефекты распространяется как на механические неисправности, так и на технические характеристики и действует в течение трех лет с даты покупки (см. условия, приведенные ниже), при условии, что продукт был куплен в торговом предприятии, имеющим право продавать продукцию компании Monitor Audio, в соответствии с договором розничной купли-продажи. (Слова «розничная продажа» должны пониматься в соответствии с Разделом 15 «Акта о поставке товаров» 1973 г.). Компания Monitor Audio не несет ответственность за
дефекты, возникшие в результате случайного или намеренного повреждения продукта, его неправильного использования, эксплуатационного износа, а также какой-либо переделки или эксплуатации способом, непредусмотренным настоящей инструкцией.
Гарантия также не распространяется на ущерб или повреждение, произошедшие во время перевозки продукта от одной стороны-участницы настоящей гарантии к другой.
Данная гарантия покрывает как стоимость ремонтных работ, так и стоимость деталей. Ответственность компании Monitor Audio ограничивается стоимостью ремонтных работ или замены неисправных деталей (по усмотрению Monitor Audio) и ни при каких обстоятельствах не распространяется на косвенный ущерб или убытки.
Претензии по гарантии
Оборудование должно быть возвращено в продавшее его предприятие торговли (а в случае невозможности этого сделать - в любое официальное торговое представительство компании Monitor Audio) в исходной упаковке. Если оборудование невозможно вернуть путем личной явки, его пересылка должна быть организована с помощью надежной транспортной компании и предоплачена. Если исходная упаковка утрачена, то следует купить аналогичную упаковку в компании Monitor Audio.
В случае возникновения у вас проблем в отношении исполнения указанных здесь требований, свяжитесь с нами по адресу:
Customer Service
Тел: +44 (0)1268 740580
Monitor Audio Ltd.
Факс: +44 (0)1268 740589
Данная гарантия не ограничивает права потребителей, установленные законодательством Великобритании.
Защита информации
Наша компания стремится сделать все возможное, чтобы удовлетворить желания наших заказчиков и защитить их право на конфиденциальность. Любая информация, которой вы с нами поделились, будет храниться строго конфиденциально и использоваться только внутри компании Monitor Audio для оказания вам услуг, таких как претензии по гарантии или заказ запасных частей.
Мы можем время от времени связываться с вами, чтобы убедиться, что вы удовлетворены нашей продукцией и качеством предоставленных нами услуг, а также для того, чтобы держать вас в курсе новинок и рекламных акций.
Если вы не желаете, чтобы мы связывались с вами по почте, электронной почте или телефону, поставьте пометку в соответствующей графе гарантийного талона, который вы можете найти на нашем вебсайте. Вы также можете написать в наш отдел обслуживания заказчиков по вышеуказанному адресу и попросить нас никогда больше не контактировать вас.
Информация о владельце прибора
Наименование и краткое описание продукта
Модель ____
Серийный номер продукта ____
Дата покупки ____
Информация о продавце
Название и адрес продавца ____
Эл. почта/Номер телефона ____
Компания Monitor Audio оставляет за собой право вносить изменения в технические условия и характеристики без предварительного уведомления.
Декларация соответствия ЕС
Мы, компания,
Monitor Audio Ltd.
24 Brook Road
Rayleigh
Essex
SS6 7XJ
England
С полной ответственностью заявляем, что продукты Vector, указанные в настоящей инструкции, соответствуют техническим стандартам и следующим директивам EC:
(LVD) 2006/95/EC Директива о низком напряжении
EN60065: 2002+A1:2006 Требования безопасности к бытовым и подобным им электрическим приборам с питанием от сети.
(EMC) 89/336/EEC Электромагнитная совместимость
EN55013: 08.90+A12:08.94+A13:12.96 Допустимые пределы и способы измерения радиовозмущения в радиоприемниках и относящихся к ним приборам.
EN55020: 12.94+A11:12.96 Электромагнитная устойчивость радиоприемников и относящихся к ним приборов.
EN61000-3-2: 04.95+A1:1998+A2:1998 Электромагнитная совместимость (ЭМС) – Часть 3: Допустимые пределы – Раздел 2: Допустимые пределы излучения синусоидального тока (для оборудования с током потребления на фазу 16А и менее).
EN6100-3-3: 01.95 Электромагнитная совместимость (ЭМС) – Часть 3: Допустимые пределы – Раздел 3: Допустимые пределы колебаний напряжений и фликер-шума в системах с низким напряжением питания (для оборудования с номинальным током потребления на фазу 16А и менее).
Подпись:
Имя: Д.С. Хартли
Должность: Технический директор
Компания: Монитор Аудио Лтд
