Tipo de producto	Altavoces acústicos (serie Vector: V10, V20, VW-8)
Marca	Monitor Audio
Modelos	Vector V10 (satélite), Vector V20 (central/satélite), Vector VW-8 (subwoofer activo)
Respuesta en frecuencia (V10)	65 Hz - 30 kHz
Respuesta en frecuencia (V20)	60 Hz - 30 kHz
Sensibilidad (V10 y V20)	85 dB (1 W @ 1 m)
Impedancia nominal (V10 y V20)	8 ohmios
Potencia admisible (RMS, V10 y V20)	50 W (solo), 80 W (sistema)
Potencia de amplificador recomendada (V10 y V20)	10 - 80 W
Nivel sonoro máximo (V10 y V20)	103 dBA
Altavoces (V10)	1 x 4" MMP II (bajos/medios), 1 x 25 mm C-CAM dorado (tweeter)
Altavoces (V20)	1 x 4" MMP II (bajos/medios), 1 x 25 mm C-CAM dorado (tweeter)
Altavoz (VW-8)	1 x 8" de conexión larga, amplificador integrado de 100 W clase A-B
Dimensiones (V10)	235 x 145 x 170 mm (Al x An x Pr)
Dimensiones (V20)	145 x 355 x 170 mm (Al x An x Pr)
Peso (V10)	2,17 kg (4,77 lb)
Peso (V20)	2,66 kg (5,85 lb)
Material de la caja (V10 y V20)	Polímero moldeado de alta densidad con recubrimiento de caucho negro; baffle frontal de MDF lacado en negro brillante o imitación madera
Alimentación (VW-8)	Red eléctrica (amplificador integrado)
Funciones principales	Fijación a la pared (V10, V20); uso horizontal o vertical (V20); ajustes de volumen, crossover, fase (VW-8); apagado automático (VW-8)
Mantenimiento y limpieza	Limpiar con un paño seco y limpio; evitar la humedad y productos químicos
Seguridad	No usar cerca del agua; no colocar cerca de fuentes de calor; usar solo los soportes suministrados o recomendados; para fijación a la pared, asegurarse de que no haya cables o tuberías
Piezas de repuesto y reparabilidad	Contactar a un distribuidor autorizado de Monitor Audio o al servicio de atención al cliente; devolver en el embalaje original para reparación bajo garantía
Información general	Garantía de 3 años (sujeto a registro dentro de los 30 días); cumplimiento CE y RoHS

Preguntas frecuentes - VECTOR MONITOR AUDIO

¿Cómo limpiar los altavoces Vector?

Use un paño seco y limpio para quitar el polvo de los altavoces. Evite cualquier producto líquido o abrasivo que pueda dañar el recubrimiento.

¿Cuál es la garantía de los altavoces Vector?

Los altavoces Vector tienen una garantía de 3 años contra defectos de fabricación, sujeta al registro en el sitio web de Monitor Audio dentro de los 30 días posteriores a la compra.

¿Puedo fijar los altavoces Vector a la pared?

Sí, los modelos V10 y V20 están diseñados para una fijación a la pared. Use el punto de fijación único (V10) o el panel empotrado (V20). Asegúrese de que no haya ningún cable eléctrico o tubería detrás de la pared y use tornillos adecuados (rosca UNC 1/4 de pulgada, longitud máxima 18 mm).

¿Qué amplificador recomienda para los altavoces Vector?

La potencia de amplificación recomendada es de 10 a 80 W RMS (para los V10 y V20). La impedancia nominal es de 8 ohmios.

¿El subwoofer VW-8 se enciende automáticamente?

Sí, el VW-8 está equipado con un sensor de señal que lo enciende y apaga automáticamente según la presencia de una señal de audio.

¿Cuáles son las dimensiones exactas de la V10?

Las dimensiones de la Vector V10 son 235 mm (alto) x 145 mm (ancho) x 170 mm (profundo).

¿Puedo usar la V20 como altavoz central?

Sí, la V20 puede usarse horizontalmente como altavoz central en un sistema de cine en casa, o verticalmente como satélite izquierdo/derecho.

¿Cómo reciclar mis altavoces Vector al final de su vida útil?

No los deseche con los residuos domésticos. Deposítelos en un punto de recogida autorizado para RAEE (residuos de aparatos eléctricos y electrónicos) de acuerdo con la normativa local.

¿Qué hacer en caso de problema técnico?

Contacte a un distribuidor autorizado de Monitor Audio o al servicio de atención al cliente. Si el aparato está en garantía, devuélvalo en su embalaje original con porte pagado al distribuidor o al servicio técnico.

¿El tweeter C-CAM dorado está blindado?

Sí, los tweeters de la serie Vector están blindados, lo que permite colocarlos cerca de pantallas o televisores sin riesgo de interferencias magnéticas.

MANUAL DE USUARIO VECTOR MONITOR AUDIO

Instrucciones importantes de seguridad ____22

Instrucciones de seguridad para instalar sus altavoces Vector en la pared ____23

Reciclado 23

Declaración de Conformidad RoHS ____ 23

Historical 23

Introducción a Vector ____ 24

Colocación óptima de los altavoces ____25

Especificaciones ____ 26

Garantía y servicio 26

Reclamaciones bajo esta garantía ____ 27

Protección de datos 27

Información del propietario ____ 27

Declaración de Conformidad CE ____28

Instrucciones importantes de seguridad

1. Por favor, lea estas instrucciones.
2. Por favor, conserve estas instrucciones.
3. Preste atención a todos los avisos.
4. Siga todas las instrucciones.
5. No utilice este aparato con agua.
6. Límpielo con un paño seco solamente. Los materiales utilizados para fabricar la Serie Vector se han elegido con gran cuidado y atención. Una pasada suave con un paño limpio y seco es todo lo que se necesita para eliminar el polvo. Trátelo como una pieza fina de su mobiliario, ya que se ha diseñado de esa manera.
7. No lo instale cerca de ninguna fuente de calor, tal como radiadores, medidores de temperatura, estufas, o cualquier otro aparato (incluyendo amplificadores) que produzcan calor.
8. Utilice exclusivamente acoplamientos/accesorios especificados por Monitor Audio.
9. Utilice sólo con el carro, pedestal, trípode, aplique o mesa, especificados por Monitor Audio o vendidos con el aparato. Cuando utilice un carro, tenga cuidado al mover el conjunto del carro/aparato, para evitar lesiones en caso de basculación.

1. Refiera todas las revisiones a personal de servicio cualificado. Se requerirá revisión cuando el aparato haya sufrido cualquier tipo de daño, tal como desperfectos en el cable de potencia o enchufe de suministro eléctrico; se haya derramado líquido o se hayan caído objetos sobre el aparato; el aparato haya estado expuesto a lluvia o humedad; no funcione normalmente; o, se haya caído.
2. Este aparato no deberá exponerse a goteos o salpicaduras de agua, y objetos que contengan líquidos, tales como jarrones, no deberán colocarse sobre el aparato.
3. Este signo de exclamación dentro de un triángulo equilátero se utiliza para alertar al usuario sobre la existencia de importantes instrucciones de mantenimiento (servicio) en la documentación adjunta.

Instrucciones de seguridad para instalar los altavoces Vector en la pared

AVISO: Por razones de seguridad, no intente fijar estos altavoces a la pared si no está seguro de su habilidad para realizar una instalación firme y segura. Deberá determinar dónde colocar el aplique y la estructura de la pared. Si no está seguro, por favor, solicite los servicios de un especialista competente y cualificado.

AVISO: Asegúrese de que no haya tuberías de agua o cables eléctricos por detrás de donde vaya a instalarse el aplique de la pared. Trabaje desde una escalera segura y evite cables colgantes.

Monitor Audio no suministra apliques o ajustes a medida para la Serie Vector. No obstante, podemos suministrar apliques que se venden por separado. La inserción roscada en la parte posterior del V10 y V20 es una rosca UNC de 1/4". Los tornillos no deberán superar los 18mm (3/4").

Reciclado

La Eliminación de Equipo de Desecho Eléctrico y Electrónico (WEEE) correcta es responsabilidad del usuario en los domicilios privados de la UE.

Este símbolo en el producto o accesorios indica que no deberán eliminarse junto con los desechos domésticos en ningún país de la UE. Para evitar posibles perjuicios para el medio ambiente o la salud humana resultantes de la eliminación de desechos no controlada, recicle responsablemente para promover la reutilización sostenible de recursos materiales. Por lo tanto, usted es responsable de eliminar su equipo de desecho llevándolo a un punto de recogida WEEE designado para su reciclado. La recogida por separado y el reciclado de su equipo de desecho ayudarán a conservar los recursos naturales, así como a asegurar que sea reciclado de forma segura para la salud humana y el medio ambiente.

Para información más específica sobre dónde llevar su equipo para reciclado, por favor, póngase en contacto con su ayuntamiento/oficina urbana local, servicios locales de eliminación de desechos, o el establecimiento donde adquirió su producto Vector.

Declaración de Conformidad RoHS

Directiva 2002/95/CE del Parlamento Europeo y del Consejo sobre la reducción del uso de ciertas sustancias peligrosas en equipo eléctrico y electrónico, enero de 2003.

Historial

La directiva RoHS restringe el uso de plomo (Pb), cadmio (Cd), mercurio (Hg), cromo hexavalente (CrVI), compuestos de bifenil polibrominado (PBB), y compuestos de éter bifenil polibrominado (PBDE) en equipo eléctrico y electrónico vendido en la Unión Europea.

Introducción a Vector

Vector es una gama excepcional de compactos y modernos altavoces, inspirada por treinta años de especialización técnica. Situada un escalón por debajo de nuestra celebrada serie Radius ^HD de la gama Monitor Audio, la línea Vector de tres modelos está destinada a aumentar el grado de sofisticación y rendimiento en el extremo asequible del mercado de los altavoces caseros. Está formada por el V10, satélite compacto de montaje en pared; el V20, satélite a juego de canal central; y, el compacto VW-8, un subwoofer activo de 100W.

Las cajas del V10 y V20 son de polímero moldeado de alta densidad, con una piel negra cauchotada ‘suave al tacto’, que aporta una fantástica e inusual calidad táctil al producto. Los bafles delanteros son de MDF recubierto de laca negra de gran brillo, a juego con los televisores de pantalla plana, o se ofrecen con un acabado atractivo de madera natural.

Los tweeters apantallados, Gold C-CAM ^® , del Vector, representan el último refinamiento del avanzado diseño de driver de aluminio/magnesio con recubrimiento cerámico de Monitor Audio, el cual se ha empleado con éxito en numerosas generaciones de altavoces premiados de la empresa. Los drivers apantallados de “bass-mid” de MMP ^® II (Polímero de Matriz de Metal) utilizan un proceso de moldeo por inyección de alta presión para obtener diferentes grosores en puntos críticos de la geometría del cono. Para más información sobre C-CAM y MMP ^® II, por favor, visite nuestro sitio web.

Vector V10

Aunque el Vector V10 se ha diseñado primariamente para el uso con el V20 y el VW-8, formando un conjunto multicanal ultracompacto de cine casero, su inusual profundidad de graves lo convierte en ideal para el sonido estéreo en el hogar. Producirá claras líneas agudas y briosos graves dondequiera que se instale. Una rejilla metálica tejida protege los drivers y ofrece un sofisticado contraste que suaviza el perfil de su caja. Se proporciona con un punto único de ajuste para fijar un aplique y montar en la pared.

Vector V20

El compacto V20 es un altavoz versátil que puede utilizarse horizontalmente para las tareas de cine doméstico de canal central, o verticalmente, como satélite izquierdo/derecho en aplicaciones multicanal o estéreo por toda la casa. El V20 comparte las características tonales del V10, pero aporta una respuesta adicional de graves, necesaria para la reproducción precisa de los diálogos de las películas. Su puerto central y panel terminal rebajado facilitan la instalación en la pared.

Vector VW-8

El nuevo VW-8 es un subwoofer ultracompacto, aunque tremendamente poderoso, equipado con un potente amplificador de clase A-B de 100 vatios. La rígida caja cúbica de MDF del VW-8 aloja un driver de larga distancia (long throw) y salida delantera (forward-firing) de 8". Aunque se ha diseñado para acompañar a los satélites Serie Vector, el VW-8 se integrará impecable y fácilmente en cualquier sistema de teatro doméstico compacto y de alto rendimiento, a través de controles de volumen variable y de cruce, así como de un interruptor de fase. Para mayor conveniencia, el VW-8 se encenderá y apagará automáticamente mediante su utilidad de detección automática de señal. Se proporcionan entradas LFE y línea estéreo.

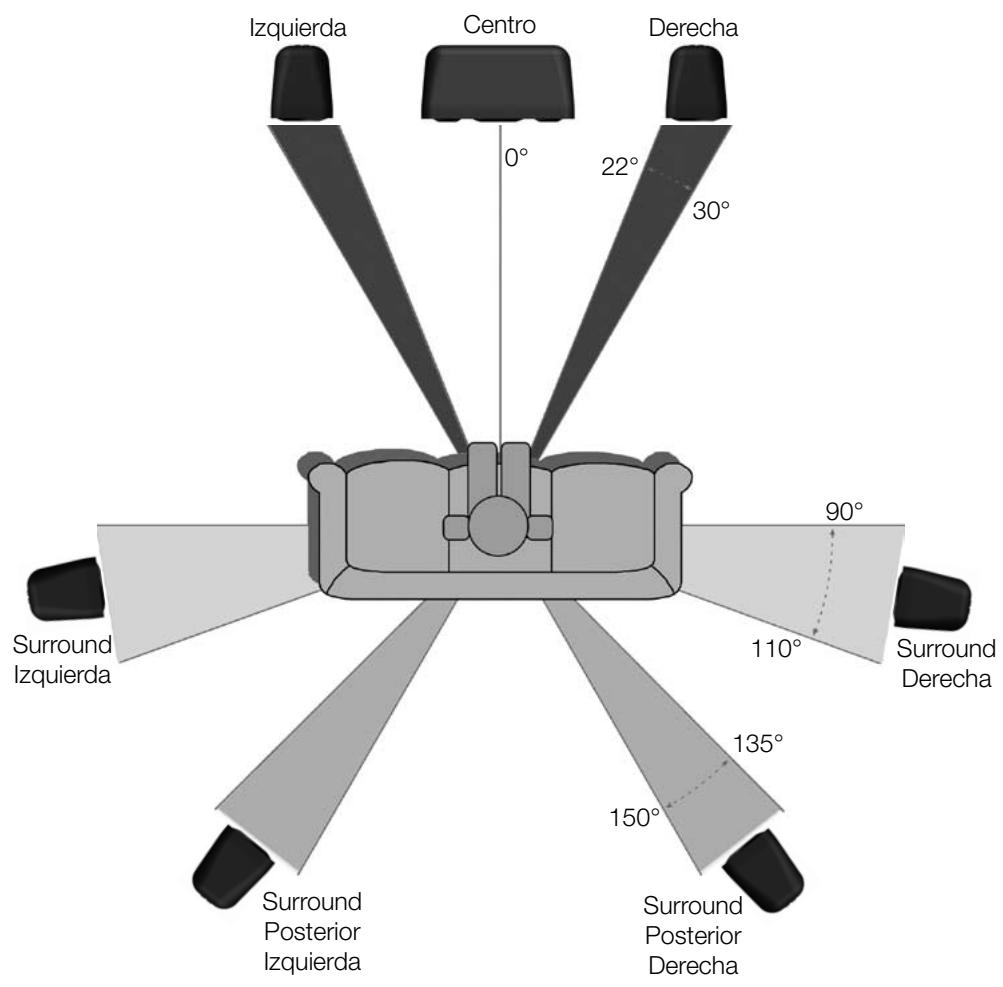

Colocación óptima de los altavoces

ESPAÑOL

Especificaciones

Modelo	Vector V10	Vector V20
Respuesta de frecuencia	65Hz - 30KHz	60Hz - 30KHz
Sensibilidad (1W a 1m)	85dB	85dB
Impedancia nominal	8 Ohms	8 Ohms
Manejo de potencia, Único (RMS)	50W	50W
Manejo de potencia, Sistema (RMS)	80W	80W
Requisitos Amp recomendados	10 - 80W	10 - 80W
SPL máximo	103 dBA	103dBA
Alineación de graves	Bass Reflex – Puerto posterior	Bass Reflex – Puerto delantero
Complemento Unidad Drive	1 x Cono 4” MMP II, Driver Mid - Bass, 1 x 25mm C-CAM Gold Dome Tweeter	1 x Cono 4” MMP II, Driver Mid - Bass, 1 x 25mm C-CAM Gold Dome Tweeter
Dimensiones externas. mm (A x L x An)	235 x 145 x 170	145 x 355 x 170
Dimensiones externas. pulgadas (A x L x An)	9 1/4 x 5 11/16 x 6 11/16	5 11/16 x 14 x 6 11/16
Peso (cada uno) Kg (lb)	2,17 (4,77)	2,66 (5,85)

Garantía y servicio

Para validar su garantía, por favor, visite www.monitoraudio.co.uk durante los 30 días posteriores a la compra.

¡Cuando se registre aquí, obtendrá una participación gratuita en nuestro sorteo mensual de premios! ¡Y además, será el primero en conocer las fantásticas noticias de Monitor Audio, incluyendo nuevos productos y eventos!

Este equipo se ha comprobado exhaustivamente antes de salir de la fábrica. Tanto la artesanía como el rendimiento de este producto están garantizados contra defectos de fabricación durante un período de tres años a partir de la fecha de compra (véanse las condiciones a continuación), siempre y cuando el producto haya sido suministrado por un minorista autorizado de Monitor Audio bajo el acuerdo de venta al consumidor. (Las palabras 'venta al consumidor' deberán interpretarse conforme a la sección 15 de la ley sobre el suministro de mercancías 1973). Monitor Audio no aceptará ninguna responsabilidad por defectos debidos a accidentes, uso indebido, abuso, desgaste, modificación u operación fuera de la especificada en este manual de instrucciones. Tampoco se aceptará responsabilidad por daños o pérdidas ocurridos durante el tránsito a y desde las partes reclamantes bajo esta garantía.

Esta garantía cubre mano de obra y piezas. La responsabilidad de Monitor Audio se limita al coste de reparar o cambiar las piezas defectuosas (a la discreción de Monitor Audio) y bajo ninguna circunstancia se extenderá a pérdidas o daños resultantes.

Reclamaciones bajo esta garantía

El equipo deberá devolverse en su embalaje original al proveedor original siempre que sea posible, o a cualquier otro agente autorizado de Monitor Audio. Si no fuera posible devolver el equipo en persona, deberá enviarse por correo pagado a través de una compañía acreditada. Si el embalaje original no estuviera disponible, embalaje de repuesto podrá adquirirse de Monitor Audio.

Si experimenta dificultades para cumplir estos requisitos, por favor, póngase en contacto con nosotros en la dirección siguiente:

Servicio al cliente

Tel: [phone]

Monitor Audio Ltd.

Fax: [phone]

Esta garantía no afecta a los derechos estatutarios del consumidor bajo la legislación del Reino Unido.

Protección de datos

Nosotros, en Monitor Audio, nos comprometemos a respetar los requisitos y la privacidad de nuestros clientes. Toda información que usted nos proporcione se mantendrá estrictamente confidencial y sólo se utilizará dentro de la organización de Monitor Audio para la provisión de servicios, tales como reclamaciones bajo garantía o piezas de recambio.

Es posible que nos pongamos en contacto con usted en el futuro para asegurarnos de que está satisfecho con los productos y normas de servicio que ofrecemos, así como para mantenerle actualizado sobre los productos y promociones de última hora que ponemos a su disposición.

Si prefiere que no nos pongamos en contacto con usted por correo, e-mail o teléfono, por favor, marque la casilla que encontrará en el impreso de garantía del sitio web. Alternativamente, podrá solicitar que no nos pongamos en contacto con usted en el futuro, escribiendo a Servicio al Cliente, a la dirección indicada en la página anterior.

Información del propietario

Datos del producto

Modelo ____

N° Serie Producto ____

Fecha de compra ____

Datos del agente

Nombre y ubicación del agente ____

Dirección de e-mail/Número de teléfono

Monitor Audio se reserva el derecho de modificar las especificaciones sin previo aviso.

Declaración de Conformidad CE

Nosotros, Monitor Audio Ltd.

24 Brook Road

Rayleigh

Essex

SS6 7XJ

Inglaterra

Declaramos por responsabilidad propia que los productos Radius HD descritos en este manual cumplen las Normas Técnicas/Directivas del Consejo:

(LVD) 2006/95/CE Directiva de bajo voltaje

EN60065: 2002+A1: 2006 Requisitos de seguridad para aparatos electrónicos y asociados conectados a la red de suministro eléctrico para uso doméstico y similar.

(EMC) 89/336/CEE Compatibilidad electromagnética

EN55013: 08.90+A12:08.94+A13:12.96 Límites y métodos de medición de características de las perturbaciones de radio de receptores de transmisión y equipo asociado.

EN55020: 12.94+A11:12.96 Inmunidad electromagnética de receptores de transmisión y equipo asociado.

EN61000-3-2: 04.95+A1:1998+A2:1998 Compatibilidad electromagnética (EMC) – Parte 3: Límites – Sección 2: Límites para emisiones de corriente armónica (corriente de entrada de equipo < 16 A por fase).

EN6100-3-3: 01.95 Compatibilidad electromagnética (EMC) – Parte 3: Límites – Sección 3: Limitación de fluctuaciones y variación de tensión en sistemas de suministro eléctrico de baja tensión para equipos con corriente nominal de < 16A por fase.

Firmado por:

Nombre: D.S. Hartley

Cargo: Director Técnico

Empresa: Monitor Audio Ltd

Vector
