VECTOR - Lautsprecher MONITOR AUDIO - Kostenlose Bedienungsanleitung

Produkttyp	Lautsprecher (Serie Vector: V10, V20, VW-8)
Marke	Monitor Audio
Modelle	Vector V10 (Satellit), Vector V20 (Center/Satellit), Vector VW-8 (Aktivsubwoofer)
Frequenzgang (V10)	65 Hz - 30 kHz
Frequenzgang (V20)	60 Hz - 30 kHz
Empfindlichkeit (V10 und V20)	85 dB (1 W @ 1 m)
Nennimpedanz (V10 und V20)	8 Ohm
Belastbarkeit (RMS, V10 und V20)	50 W (einzeln), 80 W (System)
Empfohlene Verstärkerleistung (V10 und V20)	10 - 80 W
Maximaler Schalldruckpegel (V10 und V20)	103 dBA
Lautsprecher (V10)	1 x 4" MMP II (Tief-/Mittelton), 1 x 25 mm vergoldeter C-CAM (Hochtöner)
Lautsprecher (V20)	1 x 4" MMP II (Tief-/Mittelton), 1 x 25 mm vergoldeter C-CAM (Hochtöner)
Lautsprecher (VW-8)	1 x 8" Long-Excursion, integrierter 100 W Class-AB-Verstärker
Abmessungen (V10)	235 x 145 x 170 mm (H x B x T)
Abmessungen (V20)	145 x 355 x 170 mm (H x B x T)
Gewicht (V10)	2,17 kg (4,77 lb)
Gewicht (V20)	2,66 kg (5,85 lb)
Gehäusematerial (V10 und V20)	Hochdichter Formpolymer mit schwarzer Gummibeschichtung; Frontschallwand aus MDF in Hochglanzschwarz oder Holzdekor
Stromversorgung (VW-8)	Netzbetrieb (integrierter Verstärker)
Hauptfunktionen	Wandmontage (V10, V20); horizontale oder vertikale Nutzung (V20); Lautstärke-, Crossover- und Phaseneinstellung (VW-8); automatische Abschaltung (VW-8)
Pflege und Reinigung	Mit einem trockenen, sauberen Tuch reinigen; Feuchtigkeit und Chemikalien vermeiden
Sicherheit	Nicht in der Nähe von Wasser verwenden; nicht in der Nähe von Wärmequellen aufstellen; nur mitgelieferte oder empfohlene Befestigungen verwenden; bei Wandmontage sicherstellen, dass keine Kabel oder Leitungen im Weg sind
Ersatzteile und Reparierbarkeit	Kontaktieren Sie einen autorisierten Monitor Audio-Händler oder den Kundendienst; Rückversand in Originalverpackung für Garantiereparatur
Allgemeine Informationen	3 Jahre Garantie (vorbehaltlich Registrierung innerhalb von 30 Tagen); CE- und RoHS-Konformität

Häufig gestellte Fragen - VECTOR MONITOR AUDIO

Wie reinige ich die Vector-Lautsprecher?

Verwenden Sie ein trockenes, sauberes Tuch zum Abstauben der Lautsprecher. Vermeiden Sie flüssige oder scheuernde Produkte, die die Beschichtung beschädigen könnten.

Welche Garantie haben die Vector-Lautsprecher?

Die Vector-Lautsprecher haben eine 3-jährige Garantie gegen Herstellungsfehler, vorbehaltlich der Registrierung auf der Monitor Audio-Website innerhalb von 30 Tagen nach dem Kauf.

Kann ich die Vector-Lautsprecher an der Wand befestigen?

Ja, die Modelle V10 und V20 sind für die Wandmontage ausgelegt. Verwenden Sie den einzelnen Befestigungspunkt (V10) oder die versenkte Platte (V20). Stellen Sie sicher, dass sich hinter der Wand keine Stromkabel oder Leitungen befinden, und verwenden Sie geeignete Schrauben (UNC 1/4-Zoll-Gewinde, max. Länge 18 mm).

Welchen Verstärker empfehlen Sie für die Vector-Lautsprecher?

Die empfohlene Verstärkerleistung beträgt 10 bis 80 W RMS (für V10 und V20). Die Nennimpedanz beträgt 8 Ohm.

Schaltet sich der VW-8-Subwoofer automatisch ein?

Ja, der VW-8 ist mit einem Signalerkennungsschaltkreis ausgestattet, der ihn je nach Vorhandensein eines Audiosignals automatisch ein- und ausschaltet.

Was sind die genauen Abmessungen der V10?

Die Abmessungen der Vector V10 betragen 235 mm (Höhe) x 145 mm (Breite) x 170 mm (Tiefe).

Kann ich die V20 als Center-Lautsprecher verwenden?

Ja, die V20 kann horizontal als Center-Lautsprecher in einem Heimkinosystem oder vertikal als linken/rechten Satelliten verwendet werden.

Wie kann ich meine Vector-Lautsprecher am Ende ihrer Lebensdauer recyceln?

Werfen Sie sie nicht in den Hausmüll. Geben Sie sie an einer zugelassenen Sammelstelle für Elektro- und Elektronik-Altgeräte ab, gemäß den örtlichen Vorschriften.

Was tun bei technischen Problemen?

Kontaktieren Sie einen autorisierten Monitor Audio-Händler oder den Kundendienst. Wenn das Gerät unter Garantie steht, senden Sie es in der Originalverpackung portofrei an den Händler oder den Kundendienst zurück.

Ist der vergoldete C-CAM-Hochtöner abgeschirmt?

Ja, die Hochtöner der Vector-Serie sind abgeschirmt, sodass sie in der Nähe von Bildschirmen oder Fernsehgeräten ohne Risiko magnetischer Störungen platziert werden können.

BEDIENUNGSANLEITUNG VECTOR MONITOR AUDIO

Wichtige Sicherheitshinweise ____ 52

Sicherheitshinweise zum Anbringen der Vector-Lautsprecher an der Wand ____ 53

Recycling 53

RoHS-Konformitätserklärung 53

Hintergrund 53

Eine Einführung zu Vector ____ 54

Optimale Lautsprecherpositionierung ____ 55

Spezifikationen 56

Garantie und Wartung 56

Garantiefälle 57

Datenschutz 57

Angaben zum Eigentümer ____ 57

EU-Konformitätserklärung 58

Wichtige Sicherheitshinweise

1. Bitte lesen Sie diese Hinweise.
2. Bitte bewahren Sie diese Hinweise sorgfältig auf.
3. Beachten Sie alle Warnhinweise.

4. Befolgen Sie alle Hinweise.

5. Lassen Sie das Gerät nicht mit Wasser in Kontakt kommen.

6. Reinigen Sie das Gerät nur mit einem trockenen Tuch. Die Werkstoffe für die Vector-Serie wurden mit großer Sorgfalt ausgewählt. Es reicht aus, das Gerät sanft mit einem trockenen und sauberen Tuch abzuwischen. So lässt sich Staub wirksam entfernen. Behandeln Sie die Lautsprecher wie ein gutes Möbelstück – denn dies entspricht ihrem Design.

7. Bringen Sie die Lautsprecher nicht in der Nähe von Wärmequellen an wie Heizkörpern, Öfen oder anderen Geräten (einschließlich Verstärkern), die Wärme erzeugen.

8. Verwenden Sie nur von Monitor Audio zugelassene Aufsätze/Zubehörteile.

9. Verwenden Sie das Gerät nur in Verbindung mit dem Wagen, Stand, Dreifuß, Tisch oder der Halterung, die von Monitor Audio empfohlen oder zusammen mit dem Gerät verkauft werden. Seien Sie bei einem Wagen vorsichtig beim Bewegen des Wagens, um eine Verletzungsgefahr beim Umfallen zu vermeiden.

1. Lassen Sie alle Wartungsarbeiten von qualifiziertem Wartungspersonal durchführen. Wartung ist erforderlich, wenn das Gerät irgendwie beschädigt wurde – wenn beispielsweise das Stromkabel oder der Stecker defekt sind, Flüssigkeit vergossen wurde oder Gegenstände auf das Gerät gefallen sind, wenn das Gerät Regen oder Feuchtigkeit ausgesetzt war, nicht normal funktioniert oder fallen gelassen wurde.

2. Dieses Gerät darf nicht tropfendem oder spritzendem Wasser ausgesetzt werden, und es dürfen keine mit Flüssigkeiten gefüllten Gegenstände (wie Vasen) auf das Gerät gestellt werden.

3. Dieses Ausrufezeichen in einem gleichschenkligen Dreieck weist den Nutzer auf wichtige Wartungs-/Instandhaltungsanweisungen in den Produktunterlagen hin.

Sicherheitshinweise zum Anbringen der Vector-Lautsprecher an der Wand

VORSICHT: Aus Sicherheitsgründen sollten Sie nicht versuchen, diese Lautsprecher an der Wand zu montieren, wenn Sie sich nicht sicher sind, dass Sie sie fest und sicher anbringen können. Sie müssen entscheiden, wo Sie die Halterung und Struktur an der Wand befestigen. Im Zweifelsfall ziehen Sie einen qualifizierten Fachmann zu Rate.

VORSICHT: Achten Sie darauf, dass keine Wasserrohre oder Elektrokabel in der Wand an der Stelle verlaufen, an der die Wandhalterung angebracht werden soll. Stellen Sie sich auf eine sichere Leiter und vermeiden Sie herabhängende Drähte.

Monitor Audio liefert keine individuellen Halterungen oder Befestigungen für die Vector-Serie. Wir können aber separat Halterungen liefern. Das Gewinde auf der Rückseite des V10 und V20 ist ein 1/4" UNC-Gewinde. Die Schrauben dürfen nicht größer als 18mm sein.

Recycling

In EU-Staaten muss das Gerät von privaten Benutzern gemäß der WEEE-Richtlinie (Waste Electrical and Electronic Equipment, Richtlinie über Elektro- und Elektronik-Altgeräte) korrekt entsorgt werden.

Dieses Symbol auf dem Produkt oder Zubehör weist darauf hin, dass das Produkt in EU-Staaten nicht im normalen Haushaltsmüll entsorgt werden darf. Um mögliche Schäden für die Umwelt oder Gesundheit durch unkontrollierte Abfallentsorgung zu vermeiden, sollten Sie das Gerät verantwortungsbewusst

recyceln, um die nachhaltige Weiterverwendung von Materialressourcen zu fördern. Bringen Sie Ihr Ausschussgerät zu einer ausgewiesenen WEEE-Sammelstelle zum Recycling. Das gesonderte Sammeln und Recyceln Ihrer Ausschussgeräte trägt zum Erhalt natürlicher Ressourcen bei und gewährleistet, dass das Gerät zum Schutz der menschlichen Gesundheit und Umwelt wiederverwertet wird.

Ausführliche Informationen, wohin Sie Ihr Gerät zum Recycling bringen können, erhalten Sie von Ihrer Stadt-/Kommunalverwaltung, Ihrem örtlichen Müllentsorgungsunternehmen oder dem Händler, bei dem Sie Ihr Vector-Produkt erworben haben.

RoHS-Konformitätserklärung

Richtlinie 2002/95/EC des Europäischen Parlaments und des Rates zur Beschränkung der Verwendung bestimmter gefährlicher Stoffe in Elektro- und Elektronikgeräten vom Januar 2003.

Hintergrund

Die RoHS-Richtlinie schränkt die Nutzung von Blei (Pb), Kadmium (Cd), Quecksilber (Hg), hexavalentem Chrom (CrVI), polybromierten Biphenyl-Verbindungen (PBB) und polybromierten Diphenylether-Verbindungen (PBDE) für elektrische und elektronische Geräte ein, die in der Europäischen Union verkauft werden.

Eine Einführung zu Vector

Vector ist ein außergewöhnliches Sortiment kompakter Lifestyle-Lautsprecher, die aus 30 Jahren erstklassigem technischen Know-how hervorgegangen sind. Direkt unter unserer gefeierten RadiusHD-Serie angesiedelt, bringen die drei Modelle der Vector-Serie von Monitor Audio Eleganz und Performance auf den Markt für erschwingliche Lautsprecher für Privatkunden. Die Vector-Serie umfasst einen kompakten Satellite-Lautsprecher zur Wandmontage, den V10; einen passenden Centre Channel Satelliten, den V20, und einen kompakten 100W aktiven Subwoofer, den VW-8.

Die Gehäuse für den V10 und V20 sind aus hochdichtem Formpolymer mit weicher, schwarzer Gummihaut hergestellt, der dem Produkt eine neuartige und besonders interessante Struktur verleiht. Die vorderen Schallwände aus MDF sind mit einem hochglänzenden schwarzen Lack überzogen – passend zum Look von Flachbildschirmfernsehern – oder mit einer ansprechenden natürlichen Holzmaserung versehen.

Die abgeschirmten Gold C-CAM® Vector-Tweeter zeichnen sich durch das von Monitor Audio verbesserte Keramik beschichtete Aluminium-/Magnesium-Subwooferdesign aus, das bereits von Generationen preisgekrönter Monitor Audio-Lautsprecher genutzt wird. Für die abgeschirmten MMP® II (Metal Matrix Polymer) Bass-/Mitteltöner wurde ein Hochdruck-Spritzformverfahren eingesetzt, das an wichtigen Stellen der Kegelgeometrie eine unterschiedliche Stärke erzielt. Weitere Informationen zu C-CAM und MMP® II finden Sie auf unserer Website.

Vector V10

Der Vector V10 ist zwar in erster Linie für den Einsatz in Verbindung mit dem V20 und VW-8 in einer ultrakompakten Mehrkanal-Heimkinoanlage konzipiert, bietet sich aber aufgrund seines ungewöhnlich tiefen Basses auch besonders zur Erzielung des besonderen Stereosound-Erlebnisses im ganzen Haus an. Der V10 liefert überall klare Höhen und eindrucksvolle Basslinien. Eine Drahtmembran schützt die Treiber und erzeugt einen eleganten Kontrast zum glatten Gehäuseprofil. Über einen einzelnen Befestigungspunkt kann der V10 sowohl mit der Halterung als auch an der Wand angebracht werden.

Vector V20

Der kompakte V20 ist ein vielseitiger Lautsprecher, der entweder waagerecht für Centre-Channel Heimkinofunktionen oder senkrecht als linker/rechter Satellit in Mehrkanal- oder Stereo-Anwendungen überall im Haus angebracht werden kann. Der V20 hat die gleichen Tonqualitäten wie der V10, hinzu kommt aber die erweiterte Bass-Reaktion, die zur präzisen Wiedergabe von Filmdialogen erforderlich ist. Die Verkleidung mit vorderseitigem Port und eingelassener Anschlussleiste erlaubt eine problemlose Wandinstallation.

Vector VW-8

Der neue VW-8 ist ein ultrakompakter und zugleich eindrucksvoll starker Subwoofer mit einem leistungsfähigen integrierten Verstärker (100W) Klasse A-B. Das feste, würfelförmige MDF-Gehäuse des VW-8 enthält einen vorwärts projizierenden 8-Zoll-Driver mit großer Reichweite. Der VW-8 ist zwar zur Ergänzung der Satelliten der Vector-Serie konzipiert, passt aber dank seiner variablen Lautstärkeregelung, Crossover Controls und einem Phasenschalter auch sehr schön und problemlos zu jeder kompakten Hochleistungs-Heimkinoanlage. Für besonderen Benutzerkomfort wird der VW-8 durch automatische Signalerkennung ein- und ausgeschaltet. Stereo-Line- und LFE-Eingänge sind vorhanden.

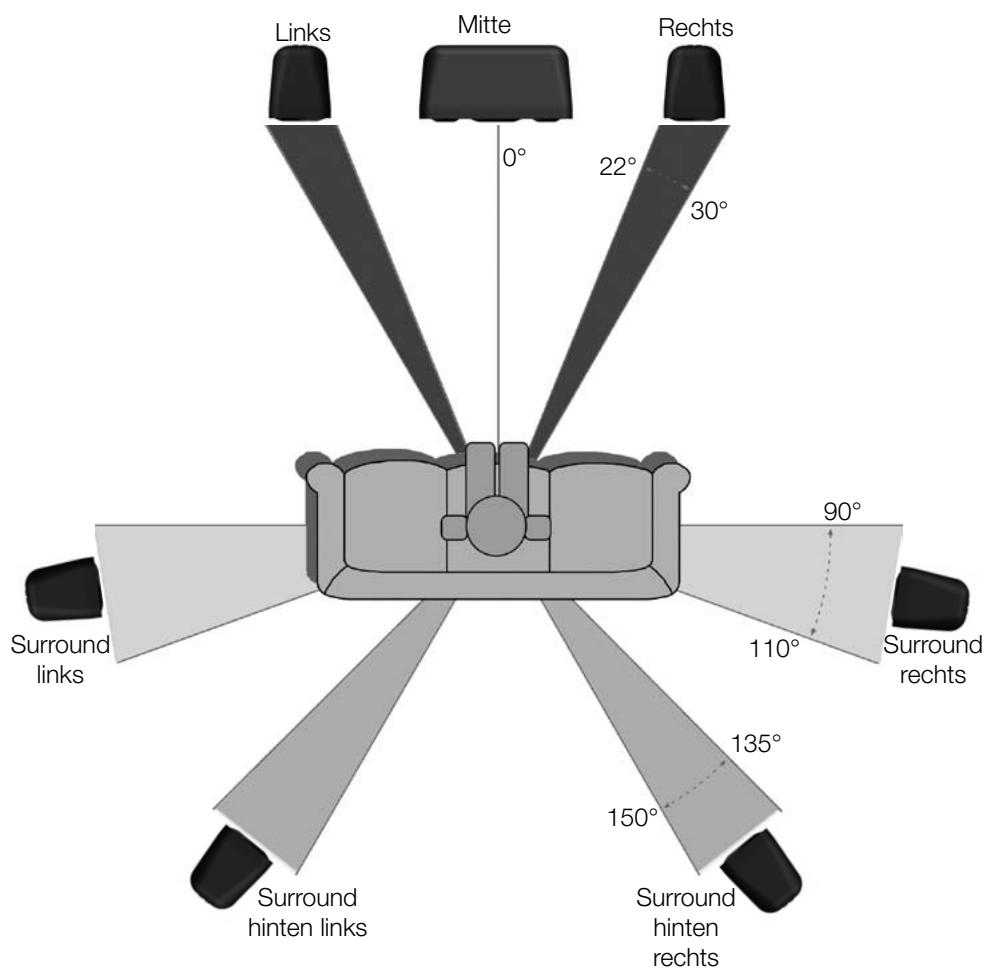

Optimale Lautsprecherpositionierung

Spezifikationen

Modell	Vector V10	Vector V20
Frequenzantwort	65Hz - 30KHz	60Hz - 30KHz
Empfindlichkeit (1W auf 1m)	85dB	85dB
Nenn-Impedanz	8Ohm	8Ohm
Power Handling, Einzeln (RMS)	50W	50W
Power Handling, System (RMS)	80W	80W
Empfohlene Stromstärke	10 - 80W	10 - 80W
Maximaler Schalldruckpegel	103 dBA	103dBA
Bass-Anpassung	Bass-Reflex – rückseitiger Port	Bass Reflex – vorderer Port
Treibereinheit Complement	1 x 4” MMP II Konus, Mid – Bass-Treiber. 1 x 25mm C-CAM Gold Dome Tweeter	1 x 4” MMP II Konus, Mid – Bass-Treiber. 1 x 25mm C-CAM Gold Dome Tweeter
Abmessungen außen. mm (H x B x T)	235 x 145 x 170	145 x 355 x 170
Abmessungen außen. Zoll (H x B x T)	9 1/4 x 5 11/16 x 6 11/16	5 11/16 x 14 x 6 11/16
Gewicht (pro Stück) Kg (lb)	2,17 (4,77)	2,66 (5,85)

Garantie und Wartung

Zur Aktivierung Ihrer Garantie besuchen Sie bitte binnen 30 Tagen ab Kaufdatum www.monitoraudio.co.uk.

Wenn Sie sich hier registrieren, können Sie auch kostenlos an unserem monatlichen Gewinnspiel teilnehmen! Darüber hinaus hören Sie als Erster die interessanten News bei Monitor Audio, ob neue Produkte oder Events!

Das Gerät wurde vor dem Versand ab Werk umfassend erprobt. Sowohl auf die Ausführung als auch auf die Performance dieses Produkts besteht eine Garantie von drei Jahren ab Kaufdatum eine Garantie gegen Herstellungsfehler (siehe Bedingungen unten), sofern das Produkt im Rahmen eines „Consumer Sale Agreement“ (Kaufvertrags) von einem zugelassenen Monitor Audio Einzelhändler erworben wurde. (Der Begriff „consumer sale“ wird hierbei gemäß Paragraph 15 des britischen Supply of Goods Act 1973 ausgelegt). Monitor Audio übernimmt keine Verantwortung für Fehler und Defekte, die auf Unfall, unsachgemäßen Gebrauch, Verschleiß, Änderungen oder einen nicht in diesem Handbuch vorgesehenen Betrieb zurückzuführen sind. Es wird keine Verantwortung für Schäden oder Verlust während des Transports zu oder von den Parteien übernommen, die einen Garantieanspruch anmelden.

Diese Garantie gilt sowohl für Arbeit als auch Teile. Die Haftung von Monitor Audio ist auf die Kosten der Reparatur oder des Ersatzes (im Ermessen von Monitor Audio) der defekten Teile beschränkt und erstreckt sich in keinem Fall auf Folgeverluste oder -schäden.

Garantiefälle

Das Gerät sollte möglichst in der Originalverpackung an den Originallieferanten oder einen anderen Monitor Audio Vertragshändler zurückgesandt werden. Wenn das Gerät nicht von Hand zurückgebracht werden kann, sollte es über einen angesehenen Spediteur oder Kurierdienst gesandt werden. Falls die Originalverpackung nicht mehr verfügbar ist, kann Ersatzverpackung von Monitor Audio erworben werden.

Sollten Sie Probleme haben, diesen Anforderungen gerecht zu werden, schreiben Sie bitte an folgende Adresse:

Kundendienst

Tel: [phone]

Monitor Audio Ltd.

Fax: [phone]

Diese Garantie beeinträchtigt die gesetzlichen Verbraucherrechte nach englischem Recht in keiner Weise.

Datenschutz

Monitor Audio bemüht sich, die Wünsche und Privatsphäre unserer Kunden zu schützen. Alle Informationen, die Sie uns geben, werden streng vertraulich behandelt und nur innerhalb der Monitor Audio Organisation für Dienste wie Garantiefälle oder Ersatzteile verwendet.

Es könnte möglich sein, dass wir Sie erneut kontaktieren möchten um sicherzustellen, dass Sie mit den Produkten und unserem Service zufrieden sind, und um Sie über unsere neuesten Produkte und Verkaufsaktionen zu informieren.

Falls Sie nicht schriftlich, per E-Mail oder telefonisch von uns kontaktiert werden möchten, markieren Sie auf der Website bitte das Kästchen auf dem Garantieformular. Oder schreiben Sie an unseren Kundendienst unter der Anschrift oben und bitten Sie darum, nicht erneut kontaktiert zu werden.

Angaben zum Eigentümer

Produktangaben

Modell

Produktseriennr ____

Kaufdatum ____

Händlerangaben

Händlername und -anschrift ____

E-Mail-Adresse/Telefonnmmer

Monitor Audio behält sich das Recht vor, Spezifikationen ohne Vorankündigung zu ändern.

EU-Konformitätserklärung

Wir, Monitor Audio Ltd.

24 Brook Road

Rayleigh

Essex

SS6 7XJ

Großbritannien

Erklären eigenverantwortlich, dass die in diesem Handbuch beschriebenen Vector Produkte den folgenden technischen Normen bzw. Richtlinien des Rates entsprechen:

(LVD) 2006/95/EC Niederspannungsrichtlinie

EN60065: 2002+A1: 2006 Sicherheitsanforderungen an strombetriebene elektronische und andere Geräte für den Hausgebrauch oder ähnliche Anwendungen.

(EMV) 89/336/EEC Elektromagnetische Verträglichkeit

EN55013: 08.90+A12:08.94+A13:12.96 Grenzwerte und Messverfahren für die Funkstörmerkmale von Rundfunkempfängern und ähnlichen Geräten.

EN55020: 12.94+A11:12.96 Elektromagnetische Immunität von

Rundfunkempfängern und ähnlichen Geräten.

EN61000-3-2: 04.95+A1:1998+A2:1998 Elektromagnetische Verträglichkeit

(EMV) – Teil 3: Grenzwerte – Abschnitt 2: Grenzwerte für Oberschwingungsströme (Eingangsstromstärke des Geräts bis einschließlich 16 A pro Phase).

EN6100-3-3: 01.95 Elektromagnetische Verträglichkeit (EMV) – Teil 3: Grenzwerte

- Abschnitt 3: Grenzwerte für Spannungsschwankungen und Flicker in Niederspannungs-Stromversorgungssystemen für Geräte mit einem Nennstrom bis einschließlich 16 A pro Phase.

Unterschrift:

Name: D.S. Hartley

Position: Technischer Direktor

Unternehmen: Monitor Audio Ltd

DEUTSCH

Vector
