Type de produit	Alimentation pour ordinateur
Marque	SilverStone
Modèle	STRIDER PLUS ST75F-P
Certification	80PLUS Silver
Puissance nominale	750W
Connecteur principal	ATX 20+4 broches
Connecteur CPU	EPS 8 broches (compatible 4 broches)
Connecteurs PCI-E	6 broches et 8 broches
Connecteurs SATA	Oui
Connecteurs périphériques	4 broches standard
Connecteur pour lecteur disquette	4 broches (petit)
Format	ATX
Compatibilité carte mère	ATX/BTX, EEB/CEB, serveur
Protections	Protection contre les surtensions, surintensités, etc.
Ventilateur	Oui (intégré)
Interrupteur marche/arrêt	Oui (positions I/O)
Commutation de tension	Manuelle (115V/230V) sur modèles non-PFC
Utilisation	Intérieur uniquement
Garantie	Garantie constructeur selon conditions

FOIRE AUX QUESTIONS - STRIDER PLUS ST75F-P 80PLUS SILVER SILVERSTONE

Comment installer l'alimentation STRIDER PLUS ST75F-P ?

Assurez-vous que l'alimentation est débranchée du secteur. Branchez d'abord le câble ATX 20+4 broches sur la carte mère, puis le câble EPS 8 broches (ou 4 broches) pour le CPU. Fixez l'alimentation dans le boîtier à l'emplacement dédié. Branchez les câbles PCI-E pour la carte graphique si nécessaire, puis les câbles SATA pour les disques durs et les câbles périphériques 4 broches pour les autres dispositifs. Enfin, branchez le câble d'alimentation secteur et allumez l'interrupteur en position I.

Comment remplacer une ancienne alimentation par la ST75F-P ?

Éteignez le système et mettez l'interrupteur de l'alimentation en position O. Débranchez le câble secteur. Débranchez tous les câbles d'alimentation de la carte mère, carte graphique, disques durs et autres périphériques. Retirez l'ancienne alimentation du boîtier. Suivez ensuite les étapes d'installation d'une nouvelle alimentation.

Quels connecteurs sont fournis avec l'alimentation ?

L'alimentation est livrée avec les connecteurs suivants : un câble ATX 20+4 broches, un câble EPS 8 broches (compatible 4 broches), des câbles PCI-E 6 et 8 broches, des câbles SATA, des câbles périphériques 4 broches standard et un petit connecteur 4 broches pour lecteur de disquette. Un adaptateur pour convertir le connecteur EPS 8 broches en ATX 4 broches est également inclus.

L'alimentation peut-elle fonctionner sur du 115V et du 230V ?

Oui, mais la commutation est manuelle sur les modèles sans PFC. Vous devez régler le commutateur de tension sur la position correspondant à votre région (115V ou 230V) avant de brancher l'alimentation. Les modèles avec PFC ajustent automatiquement la tension d'entrée.

Que faire si l'alimentation ne démarre pas ?

Vérifiez que le commutateur de tension est sur la bonne position (115V/230V). Assurez-vous que le câble secteur est bien branché et que l'interrupteur est sur I. Vérifiez que tous les câbles d'alimentation sont correctement connectés à la carte mère et aux périphériques. Si rien ne fonctionne, mettez l'interrupteur sur O, attendez 5 minutes pour réinitialiser les protections, puis remettez sur I et redémarrez.

Puis-je ouvrir l'alimentation pour la réparer ?

Non, l'alimentation contient des tensions dangereuses même débranchée. N'ouvrez jamais le boîtier. L'ouverture annule la garantie. Toute réparation doit être effectuée par un professionnel.

Quelle est la garantie de cette alimentation ?

La garantie couvre les défauts de fabrication et les dommages résultant d'un produit défectueux, à condition que l'appareil soit utilisé conformément aux instructions, sans abus ni modification. Les dommages causés par des catastrophes naturelles (foudre, incendie, inondation, etc.) ne sont pas couverts. Les autocollants de garantie ne doivent pas être retirés ou endommagés.

Cette alimentation est-elle compatible avec ma carte mère ?

Oui, elle est compatible avec les cartes mères ATX, BTX, EEB, CEB et les stations de travail. Le connecteur principal est un 20+4 broches, et le connecteur CPU est un 8 broches (peut être utilisé en 4 broches pour les cartes anciennes). Vérifiez les besoins en connecteurs de votre carte mère.

Comment entretenir l'alimentation ?

Utilisez l'alimentation dans un environnement sec. Ne bloquez pas les ouvertures de ventilation. N'insérez aucun objet dans les fentes. Utilisez uniquement le câble d'alimentation fourni. Nettoyez l'extérieur avec un chiffon sec. Débranchez toujours avant tout nettoyage.

L'alimentation est-elle modulaire ?

Le manuel ne précise pas si les câbles sont modulaires. Le modèle STRIDER PLUS ST75F-P semble être semi-modulaire ou non modulaire d'après les connecteurs fixes décrits. Vérifiez la fiche produit pour confirmation.

MODE D'EMPLOI STRIDER PLUS ST75F-P 80PLUS SILVER SILVERSTONE

BLACK GND CETTIN DQO

GREEN PSO BLACK GND

BLACK GND BLACK GND

BLACK GND

N/C

RED +5V

REL RES

RED ^+ 5V BLACK GND

ORANGE +3.3V

ORANGE +3.3V

BLACK GND PED +5V

RED +SV BLACK GND

BENOR ONE RED +5V

BLACK GND

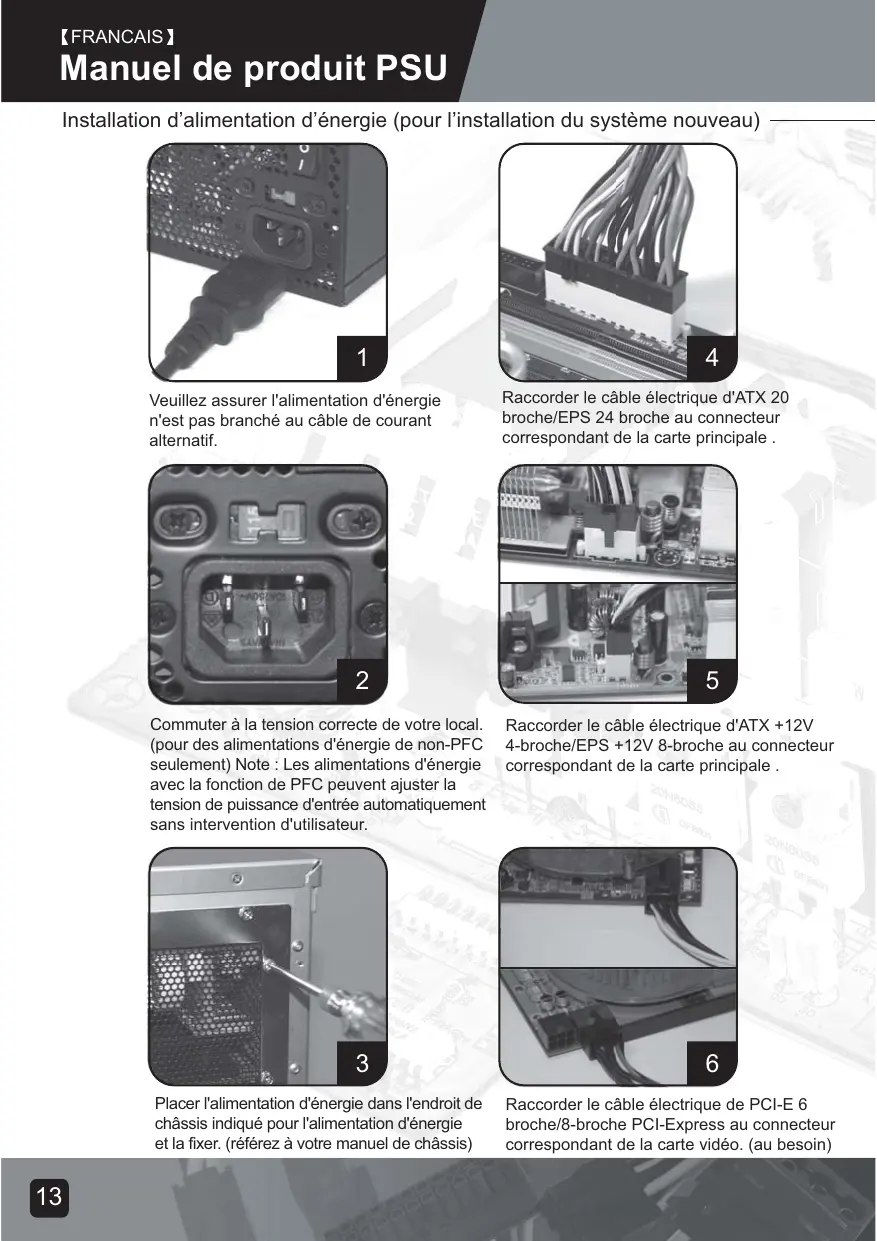

Installation d'alimentation d'énergie (pour l'installation du système nouveau)

Veuillez assurer l'alimentation d'énergie n'est pas branché au cable de courant alternatif.

Raccorder le cable électrique d'ATX 20broche/EPS 24 broche au connecteurcorrespondant de la carte principale .

Commuter à la tension correcte de votre local. (pour des alimentations d'énergie de non-PFC seulement) Note : Les alimentations d'énergie avec la fonction de PFC peuvent ajuster la tension de puissance d'entrée automatiquement sans intervention d'utilisateur.

Raccorder le cable electrique d'ATX +12V 4-broche/EPS +12V 8-broche au connecteur correspondant de la carte principale.

Placer l'alimentation d'énergie dans l'endetroit de chassinis indiqué pour l'alimentation d'énergie et la fixer. (référez à votre manuel de chassinis)

Raccorder le cable electrique de PCI-E 6 broche/8-broche PCI-Express au connecteur correspondant de la carte video. (au besoin)

Installation d'alimentation d'énergie (pour l'installation du système nouveau)

Raccorder les cables électriques de SATA au lecteur dur ou aux dispositifs de SATA.

Raccorder le petit cable électrique de 4-broche au lecteur de disque couples ou à d'autres dispositifs compatibles

Raccorder le cables électriques périhériques 4-broche aux lecteur dur IDE, au lecteur optiques ou à d'autres dispositifs.

Réinstaller le couvercle du chassin, et la fixer. (Référez-vous à l'installation du chassin).

Raccorder le cables electriques péripériques de 4 broche aux ventilateurs en utilisant les connecteurs péripériques. (Variété de C.C +12V).

Raccorder le cable de courant alternatif à l'alimentation d'énergie. (Attention : veuillez ne pas utiliser la douille de prolongation, si à l'aide de la douille de prolongation est nécessaire, évitez l'utilisation combinée avec d'autres apparèils electroméngagers de puissance plus élevé tels que TV, l' amplificateur audio, etc...).

Installation d'alimentation d'énergie (pour l'installation du système nouveau)

Allumer l'alimentation d'énergie par le changement au mode de « I » (entree-sortie).

Attention: L'alimentation d'énergie est Standby.

Le système en marche et en arrêt est commandé par la carte principale. (Référez-vous au manuel de carte principale).

Installation d'alimentation d'énergie (pour le remplacement)

Après la mise hors tension du système, commuter l'alimentation d'énergie à la position de « O » pour désactiver le système de Standby et s'assurer le système se branche à la source de puissance.

Enlever le cable de courant alternatif de l'alimentation d'énergie.

Enlever tous les cables d'alimentation d'énergie branchés à la carte video de carte principale et, au lecteur dur et à tout autre dispositif.

Enlever l'alimentation d'énergie du chassin. (Référez-vous au manuel de l'installation de votre chassin.)

1. Référez-vous à l'étape 1 « l'installation d'alimentation d'énergie (pour l'installation du système nouveau) »

Notes et attentions d'utilisation d'alimentation d'énergie.

1. L'alimentation d'énergie inclut la tension dangereuse ; veuillez ne pas ouvrir l'alimentation d'énergie en aucune condition. Une fois que la clôture d'alimentation d'énergie est ouverte, elle ne sera plus couverte par la garantie.
2. Veuillez employer l'alimentation d'énergie dans des environnementes secs.
3. N'obstruer, insérer, niemettre rien dans les passages et ouverture de l'alimentation d'énergie.
4. Le cable à C.A. inclus avec l'alimentation d'énergie a été strictement examiné par l'usine pour des défauts et la qualité, utiliser seulement le cable à C.A. fourni avec votre alimentation d'énergie. Le cable de courant alternatif fabriqué par un tiers peut produit des résultats incompatibles et probablement endommager toute alimentation de système ou d'énergie.
5. Ce produit est concu pour l'usage d'intérieur seulement.

Dépannage

Si vous alimentation d'énergie ne fonctionne pas correctement, référez-vous aux étapes suivantes :

1. Veuillez s'assurer que le commutateur de tension est en mode correct pour l'usage dans votre endroit (115V ou 230V). (pour des alimentations d'énergie sans fonction de PFC seulement)
2. Veuillez s'assurer que le cable de courant alternatively Est se raccorde à l'alimentation d'énergie.
3. Veuillez s'assurer qu'au mode « I » de l'alimentation « d'énergie entrée-sortie » est besoini.
4. Vérifier une deuxième fois pour voir si tous les cartes video de carte principale, lecteurs durs, et câbles de dispositifs' sont branchés correctement.
5. Veuillez arrêté l'alimentation d'énergie en commutant « entrée-sortie » au mode de « O ». Attendez approximativement 5 minutes pour que l'alimentation d'énergie remette à zéro ses mécanismes de protection, puis alimenter le mode de « I » et redémarrer le système.

Attention : L'alimentation d'énergie inclut la tension dangereuse ; veuillez ne pas ouvrir l'alimentation d'énergie dans aucune circonstance. Une fois que la clôture d'alimentation d'énergie est ouverte, elle ne sera plus couverte sous la garantie.

Connecteurs d'alimentation d'énergie

ORANGE +3.3V

Connecteur de puissance d'EPS de carte principale 24-broche.

Supporter la demière carte principale de ATX/BTX PC.

Supporter carte principale de serveur d'EEB/CEB/poste de travail.

Connecteur de puissance de carte principale ATX 20-broche

Supporter carteprincipaleATXPC.

Connecteur de puissance EPS 8-broche CPU +12V

Supporter serveur/ poste de travail CPU Duel.

Supporter le système de CPU singulier dernier.

Connecteur de puissance ATX 4-broche CPU +12V

Supporter le système de CPU singulier dernier.

Connecteur de puissance PCI-E 6-broche.

Supporter la carte video gamme haute PCI-Express, certaines cartes video à gamme haute peut exiger deux connecteurs à PCI-E 6-broche.

Connecteur de puissance PCI-E 8 broche.

Supporter la carte video gamme haute PCI-Express, certaines cartes video à gamme haute peut exiger deux connecteurs à PCI-E 8-broche.

Connecteur de puissance de disque dur SATA

Supporter lecteur de disque dur dernier SATA.

Connecteur de puissance Standard périphérique 4-broche

Supporter lecteur dur IDE/SCSI, lecteur optique, ventilateur, etc....

Petit connecteur de puissanceouplede4-broche.

Supporter dispositif de couple standard ou dispositifs compatibles.

Connecteurs d'alimentation d'énergie

Le fil convertissant

au connecteur à 8 broches EPS pour convertir au connecter d'ATX 4-broches

Attention:

1. Veuillez arrêté votre système et commuter au mode de « O » sur l'alimentation d'énergie avant de brancher ou de débrancher des connecteurs de puissance.
2. Tous les connecteurs de puissance sont verrouillés pour empêcher les raccordements incorrects. Si vous ne pouvez pas les raccorder facilement, vérifier une deuxième fois pour assurer la direction et le type du connecteur avant d'essayer de brancher de nouveau. Ne pas brancher le connecteur par la force; le raccordement incorrect endommagera l'alimentation ou les dispositifs d'énergie dans votre système.
3. Le fil convertissant (image 5.10) peut seulement être attaché au connecteur à 8 broches EPS pour convertir au connecter d'ATX 4-broches. Le raccordement incorrect endommagera l'alimentation ou les dispositifs d'énergie dans votre système.

Les connecteurs montrés ci-dessus peuvent différer selon le modele de leur alimentation d'énergie.

Garantie

Les défauts ou les dommages composants de produit resultant du produit défectueux est couverts sous la garantie.

Les dommages résultat dans les conditions suivantes seront fixes ou replacés sous la juridiction de SilverStone.

1. L'utilisation selon des instructions fourni dans ce manuel, sans l'abus, ou d'autres actions inadéquates.
2. Dommages non provoqués par désastre normal (tonnerre, feu, tremblement de terre, inondation, sel, vent, insectes, animaux etc...)
3. Le produit n'est pas démontré, modifié, ou fixé. Composants non démontes ou replacés.
4. La marque/autocollants de garantie n'est pas enlevée ni cassée.

dommages résultat des conditions autres que ceux enumerées ci-dessus ne sont pas couverts sous la garantie.
