Type de produit	Alimentation pour ordinateur ATX
Marque	SilverStone
Modèle	Strider Plus ST60F-P
Puissance nominale	600 W
Certification 80 PLUS	Bronze
Form factor	ATX standard
Dimensions (environ)	150 mm (L) x 86 mm (H) x 140 mm (P)
Poids (environ)	2,0 kg
Ventilateur	1x 120 mm
Tension d'entrée	115 V / 230 V (sélecteur manuel)
Connecteurs principaux	1x 24 broches ATX / 1x 8 broches EPS (4+4) / 2x 8 broches PCIe (6+2) / 6x SATA / 4x Molex / 1x disquette
Protections	Surintensité (OCP), surtension (OVP), court-circuit (SCP)
Gestion des câbles	Semi-modulaire
Principales fonctions	Alimentation stable et fiable pour PC de bureau ou gaming, compatible avec les cartes mères ATX et BTX, support multi-GPU
Entretien et nettoyage	Débrancher l'alimentation avant tout nettoyage. Utiliser un chiffon sec pour dépoussiérer les grilles d'aération. Ne jamais ouvrir le boîtier.
Sécurité	Ne pas ouvrir l'alimentation (haute tension interne). Utiliser uniquement dans un environnement sec. Respecter la tension secteur.
Garantie	Garantie constructeur (selon conditions SilverStone)
Réparabilité	Pièces détachées non disponibles au grand public. Confier toute réparation à un professionnel agréé.

FOIRE AUX QUESTIONS - STRIDER PLUS ST60F-P 80PLUS BRONZE SILVERSTONE

Comment installer l'alimentation SilverStone Strider Plus ST60F-P ?

Assurez-vous que l'alimentation est débranchée du secteur. Branchez les câbles nécessaires à la carte mère (24 broches), au CPU (4+4 broches EPS), à la carte graphique (PCIe), aux disques SATA et autres périphériques. Placez l'alimentation dans le boîtier et fixez-la. Refermez le boîtier, branchez le câble secteur et allumez l'interrupteur au dos.

Quelle est la puissance maximale de cette alimentation ?

La puissance nominale est de 600 W, avec une certification 80 PLUS Bronze garantissant une efficacité d'au moins 82% à 20%, 85% à 50% et 82% à 100% de charge.

Quels connecteurs sont fournis avec le ST60F-P ?

Le ST60F-P est livré avec un connecteur principal 24 broches ATX, un connecteur CPU 8 broches (4+4), deux connecteurs PCIe 8 broches (6+2), six connecteurs SATA, quatre connecteurs Molex et un connecteur pour disquette.

Comment savoir si l'alimentation est compatible avec ma carte mère ?

Vérifiez que votre carte mère possède un connecteur d'alimentation 24 broches et un connecteur CPU 4 ou 8 broches. Le ST60F-P est compatible avec toutes les cartes mères ATX standard et les serveurs légers. Consultez le manuel de votre carte mère pour confirmer.

Que faire si l'alimentation ne s'allume pas ?

Vérifiez que l'interrupteur au dos est sur la position 'I'. Assurez-vous que le câble secteur est correctement branché. Contrôlez le sélecteur de tension (115V/230V) selon votre région. Attendez 5 minutes après avoir éteint l'alimentation avant de la redémarrer. Si le problème persiste, contactez le support technique.

L'alimentation est-elle modulaire ?

Oui, le SilverStone Strider Plus ST60F-P est semi-modulaire : les câbles principaux (ATX, CPU) sont fixes, tandis que les câbles PCIe, SATA et Molex sont amovibles pour une meilleure gestion des câbles.

Quel niveau sonore pour le ventilateur ?

Le ventilateur de 120 mm tourne à faible vitesse, produisant un bruit modéré. À faible charge, il est quasiment silencieux. Le niveau sonore exact n'est pas spécifié, mais il convient pour un usage domestique.

Puis-je utiliser cette alimentation pour un PC gaming haut de gamme ?

Pour un PC gaming avec une seule carte graphique haut de gamme (jusqu'à 300W) et un processeur standard, 600W sont suffisants. Pour des configurations multi-GPU ou overclocking poussé, une alimentation de 750W minimale est recommandée.

Quelles protections sont intégrées ?

L'alimentation dispose de protections contre les surtensions (OVP), les surintensités (OCP) et les courts-circuits (SCP) pour protéger vos composants.

Comment nettoyer l'alimentation ?

Débranchez l'alimentation du secteur et attendez quelques minutes. Utilisez un chiffon sec ou une bombe à air comprimé pour retirer la poussière des grilles d'aération. N'ouvrez jamais le boîtier de l'alimentation, cela annule la garantie et expose à des tensions dangereuses.

MODE D'EMPLOI STRIDER PLUS ST60F-P 80PLUS BRONZE SILVERSTONE

Installation d'alimentation d'énergie (pour l'installation du système nouveau)

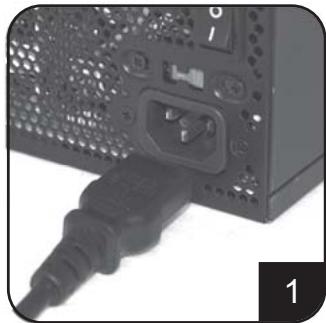

Veuillez assurer que l'alimentation d'énergie n'est pas branchée au câble de courant alternatif.

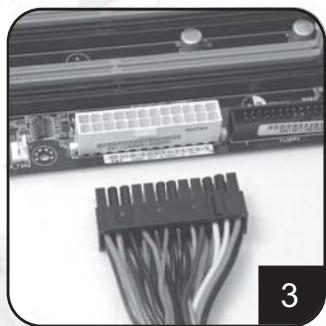

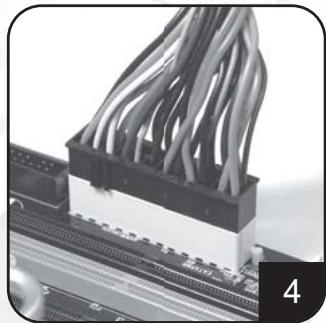

Raccorder le cable electrique d'ATX 20broche/EPS 24 broche au connecteurcorrespondant de la carte principale.

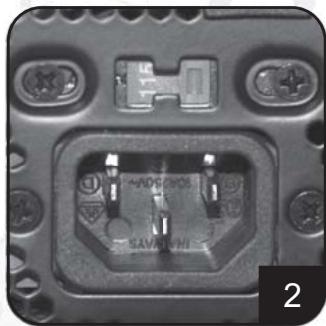

Commuter à la tension correcte de votre local. (pour des alimentations d'énergie de non-PFC seulement) Note : Les alimentations d'énergie avec la fonction de PFC peuvent ajuster la tension de puissance d'entrée automatiquement sans intervention d'utilisateur.

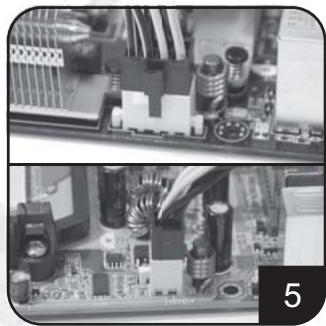

Raccorder le câble électrique d'ATX +12V 4-broches/EPS +12V 8-broches au connecteur correspondant de la carte principale.

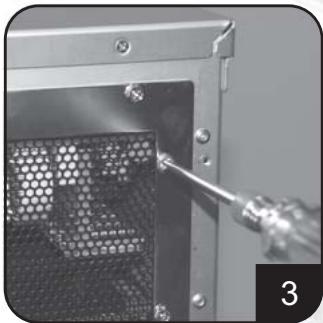

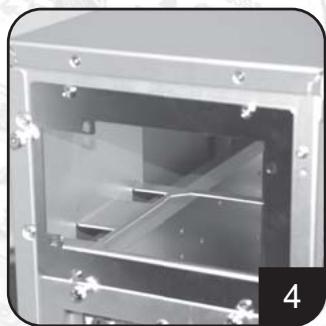

Placer l'alimentation d'énergie dans l'endroit de chassinis indiqué pour l'alimentation d'énergie et la fixer. (référez à votre manuel de chassinis)

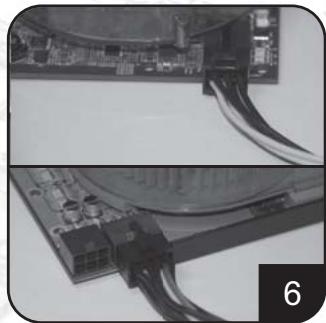

Raccorder le câble électrique de PCI-E 6 broches/8-broches PCI-Express au connecteur correspondant de la carte vidéo. (au besoin)

Installation de l'alimentation d'énergie (pour l'installation du système nouveau)

Raccorder les câbles électriques de SATA au lecteur dur ou aux dispositifs de SATA.

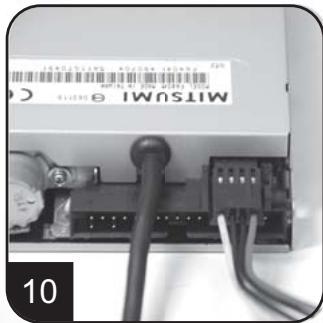

Raccorder le petit câble électrique de 4-broche au lecteur de disque couples ou à d'autres dispositifs compatibles

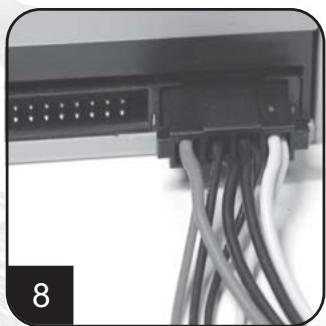

Raccorder le câbles électriques périphériques 4-broche aux lecteur dur IDE, au lecteur optiques ou à d'autres dispositifs.

Réinstaller le couvercle du châssis, et la fixer. (Référez-vous à l'installation du châssis).

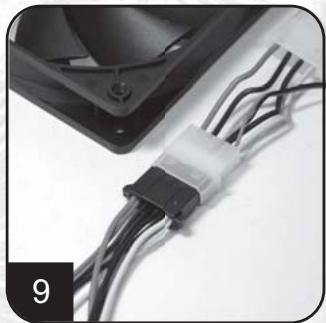

Raccorder les câbles électriques périphériques de 4 broches aux ventilateurs en utilisant les connecteurs périphériques. (Variété de C. C +12V).

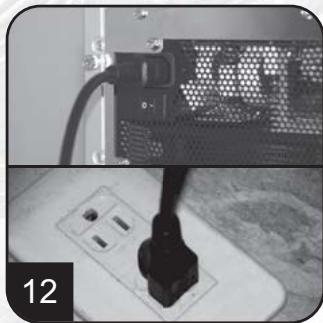

Raccorder le câble de courant alternatif à l'alimentation d’énergie. (Attention : veuillez ne pas utiliser la douille de prolongation, si l’utilisation de la douille de prolongation est nécessaire, évitez l’utilisation combinée avec d’autres appareils électroménagers de puissance plus élevée tels que TV, l’amplificateur audio, etc...).

Installation d'alimentation d'énergie (pour l'installation du système nouveau)

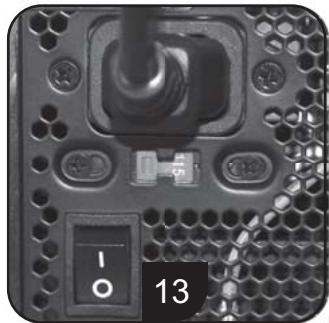

Allumer l'alimentation d'énergie par le changement au mode de « I » (entrée-sortie).

Attention: L'alimentation d'énergie est en Standby.

Le système en marche et en arrêt est commandé par la carte principale. (Référez-vous au manuel de carte principale).

Installation d'alimentation d’énergie (pour le remplacement)

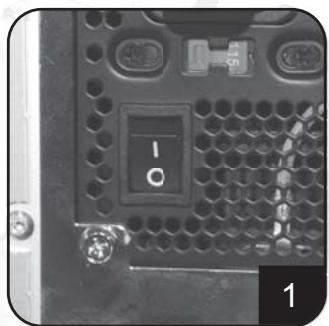

Après la mise hors tension du système, commuter l'alimentation d'énergie à la position de « O » pour désactiver le système de Standby et s'assurer que le système se branche à la source de puissance.

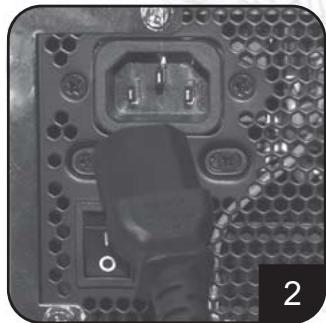

Enlever le câble de courant alternatif de l'alimentation d'énergie.

Enlever tous les câbles d'alimentation d'énergie branchés à la carte vidéo de carte principale et, au lecteur dur et à tout autre dispositif.

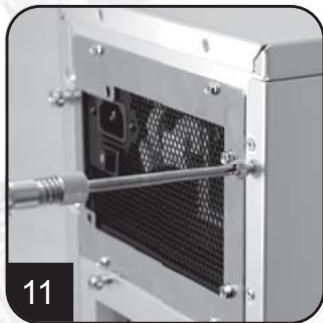

Enlever l'alimentation d'énergie du châssis. (Référez-vous au manuel de l'installation de votre châssis.)

1. Référez-vous à l'étape 1 « l'installation d'alimentation d'énergie (pour l'installation du système nouveau) »

Notes et attentions d'utilisation d'alimentation d'énergie.

1. L'alimentation d'énergie inclut la tension dangereuse ; veuillez ne pas ouvrir l'alimentation d'énergie en aucune condition. Une fois que la clôture d'alimentation d'énergie est ouverte, elle ne sera plus couverte par la garantie.
2. Veuillez employer l'alimentation d'énergie dans des environnements secs.
3. N'obstruer, insérer, ni mettre rien dans les passages et ouverture de l'alimentation d'énergie.
4. Le câble à C. A. inclus avec l'alimentation d'énergie a été strictement examiné par l'usine pour des défauts et la qualité, utiliser seulement le câble à C. A. fourni avec votre alimentation d'énergie. Le câble de courant alternatif fabriqué par un tiers peut produire des résultats incompatibles et probablement endommager toute alimentation de système ou d'énergie.
5. Ce produit est conçu pour l'usage d'intérieur seulement.

Dépannage

Si votre alimentation d'énergie ne fonctionne pas correctement, référez-vous aux étapes suivantes :

1. Veuillez s'assurer que le commutateur de tension est en mode correct pour l'usage dans votre endroit (115V ou 230V). (pour des alimentations d'énergie sans fonction de PFC seulement)
2. Veuillez s'assurer que le câble de courant alternatif est raccordé à l'alimentation d'énergie.
3. Veuillez s'assurer que le mode « l » de l'alimentation « d'énergie entrée-sortie » est choisi.
4. Vérifier une deuxième fois pour voir si tous les cartes vidéo de carte principale, lecteurs durs, et câbles de dispositifs sont branchés correctement.
5. Veuillez arrêter l'alimentation d'énergie en commutant « entrée-sortie » au mode de « O ». Attendez approximativement 5 minutes pour que l'alimentation d'énergie remette à zéro ses mécanismes de protection, puis alimenter le mode de « I » et redémarrer le système.

ATTENTION : L'alimentation d'énergie inclut la tension dangereuse ; veuillez ne pas ouvrir l'alimentation d'énergie dans aucune circonstance. Une fois que la clôture d'alimentation d'énergie est ouverte, elle ne sera plus couverte sous la garantie.

Connecteurs d'alimentation d'énergie

ORANGE +3.3V

Connecteur de puissance d'eps de carte principale 24-broche.

Supporter la dernière carte principale de ATX/BTX PC.

Supporter carte principale de serveur d'EEB/CEB/poste de travail.

Connecteur de puissance de carte principale ATX 20-broche

Supporter carte principale ATX PC.

Connecteur de puissance EPS 8-broche CPU +12V

Supporter serveur/ poste de travail CPU Dual.

Supporter le système de CPU singulier dernier.

Connecteur de puissance ATX 4-broche CPU +12V

Supporter le système de CPU singulier dernier.

Connecteur de puissance pci-e 6-broche.

Supporter la carte vidéo gamme haute PCI-Express, certaines cartes vidéo à gamme haute peut exiger deux connecteurs à PCI-E 6-broche.

Connecteur de puissance pci-e 8 broche.

Supporter la carte vidéo gamme haute PCI-Express, certaines cartes vidéo à gamme haute peut exiger deux connecteurs à PCI-E 8-broche.

Connecteur de puissance de disque dur SATA

Supporter lecteur de disque dur dernier SATA.

Connecteur de puissance standard périphérique 4-broche

Supporter lecteur dur IDE/SCSI, lecteur optique, ventilateur, etc....

Petit connecteur de puissanceouplede4-broche.

Supporter dispositif de couple standard ou dispositifs compatibles.

Connecteurs d'alimentation d'énergie

Le fil convertissant

au connecteur à 8 broches EPS pour convertir au connecteur d'ATX 4-broches

Attention:

1. Veuillez arrêter votre système et commuterez au mode de « O » sur l'alimentation d'énergie avant de brancher ou de débrancher des connecteurs de puissance.

Les connecteurs montrés ci-dessus peuvent différer selon le modèle de leur alimentation d'énergie.

Garantie

Les défauts ou les dommages aux composants du produit resulting du produit défectueux sont couverts sous la garantie.

Les dommages résultant dans les conditions suivantes seront réparés ou remplacés sous la juridiction de SilverStone.

1. L'utilisation selon des instructions fournies dans ce manuel, sans l'abus, ou d'autres actions inadéquates.
2. Dommages non provoqués par désastre normal (tonnerre, feu, tremblement de terre, inondation, sel, vent, insectes, animaux etc...)
3. Le produit n'est pas démonté, modifié, ou fixé. Composants non démontés ou replacés.
4. La marque/autocollants de garantie n'est pas enlevée ni cassée.

Les dommages résultant de conditions autres que ceux énumérés ci-dessus ne sont pas couverts sous la garantie.
