STRIDER ESSENTIAL ST70F-ES 80PLUS - Alimentation pour ordinateur SILVERSTONE - Notice d'utilisation et mode d'emploi gratuit

Type de produit	Alimentation pour ordinateur
Marque	SilverStone
Modèle	STRIDER ESSENTIAL ST70F-ES 80PLUS
Puissance nominale	700 W
Certification d'efficacité	80 PLUS Standard
Facteur de forme	ATX
Correction du facteur de puissance (PFC)	Active PFC
Tension d’entrée	100-240 V AC (automatique)
Connecteur principal	ATX 24 broches (détachable 20+4)
Connecteur CPU	EPS 8 broches (4+4) et ATX 4 broches
Connecteurs PCI-Express	2 x PCI-E 6+2 broches
Connecteurs SATA	6 x SATA
Connecteurs périphériques	4 x Molex 4 broches
Connecteur disquette	1 x Petit 4 broches
Ventilateur	120 mm (silencieux)
Protections intégrées	OVP, UVP, SCP, OPP
Utilisation recommandée	PC de bureau, gaming, station de travail
Installation	Intérieure, dans un châssis compatible ATX
Garantie constructeur	3 ans
Dimensions (L x l x h)	150 x 140 x 86 mm (estimation standard ATX)
Poids	2,0 kg (estimation)

FOIRE AUX QUESTIONS - STRIDER ESSENTIAL ST70F-ES 80PLUS SILVERSTONE

Comment installer l'alimentation SilverStone ST70F-ES ?

Assurez-vous que l'alimentation est débranchée. Connectez d'abord le câble ATX 24 broches à la carte mère, puis le câble EPS 8 broches au CPU. Fixez l'alimentation dans le boîtier, branchez les câbles PCI-E aux cartes graphiques si nécessaire, puis les câbles SATA et Molex aux périphériques. Enfin, branchez le câble d'alimentation secteur et allumez l'interrupteur en position 'I'.

Que faire si l'alimentation ne démarre pas ?

Vérifiez que l'interrupteur est sur 'I', que le câble secteur est bien branché, et que la tension d'entrée est correcte (pour les modèles sans PFC automatique). Attendez 5 minutes après avoir mis l'interrupteur sur 'O' pour réinitialiser les protections, puis réessayez.

Quels connecteurs fournit le STRIDER ESSENTIAL ST70F-ES ?

Il fournit : un connecteur ATX 24 broches (20+4), un connecteur EPS 8 broches (4+4), deux connecteurs PCI-E 6+2 broches, six connecteurs SATA, quatre connecteurs Molex 4 broches et un petit connecteur 4 broches pour lecteur de disquette.

Puis-je utiliser cette alimentation avec une carte graphique puissante ?

Oui, elle est conçue pour les cartes graphiques hautes performances grâce à ses deux connecteurs PCI-E 6+2 broches et sa puissance de 700W. Assurez-vous que votre carte graphique ne dépasse pas la capacité combinée des rails +12V.

Comment nettoyer l'alimentation ?

Débranchez l'alimentation et attendez quelques minutes pour décharger les condensateurs. Utilisez un chiffon sec ou une bombe d'air comprimé pour enlever la poussière des grilles d'aération. N'ouvrez jamais le boîtier de l'alimentation.

Est-ce que cette alimentation est compatible avec mon boîtier ATX ?

Oui, elle respecte le format ATX standard (150 x 140 x 86 mm). Vérifiez que votre boîtier dispose d'un emplacement pour alimentation de cette taille.

Quelle est la garantie de ce produit ?

SilverStone offre une garantie de 3 ans contre les défauts de fabrication. La garantie ne couvre pas les dommages dus à une mauvaise utilisation, à une surtension ou à l'ouverture du boîtier.

Puis-je remplacer le ventilateur moi-même ?

Non, l'ouverture du boîtier annule la garantie et expose à des tensions dangereuses. Si le ventilateur est défectueux, contactez le service après-vente SilverStone.

Que signifie la certification 80 PLUS ?

La certification 80 PLUS garantit que l'alimentation a une efficacité d'au moins 80% à 20%, 50% et 100% de charge, réduisant ainsi la consommation électrique et la chaleur dissipée.

Comment brancher plusieurs cartes graphiques ?

Utilisez les deux connecteurs PCI-E 6+2 broches fournis. Si votre carte graphique nécessite plus de deux connecteurs, vous aurez besoin d'adaptateurs (non inclus) ou d'une alimentation plus puissante. Assurez-vous que la puissance totale ne dépasse pas 700W.

MODE D'EMPLOI STRIDER ESSENTIAL ST70F-ES 80PLUS SILVERSTONE

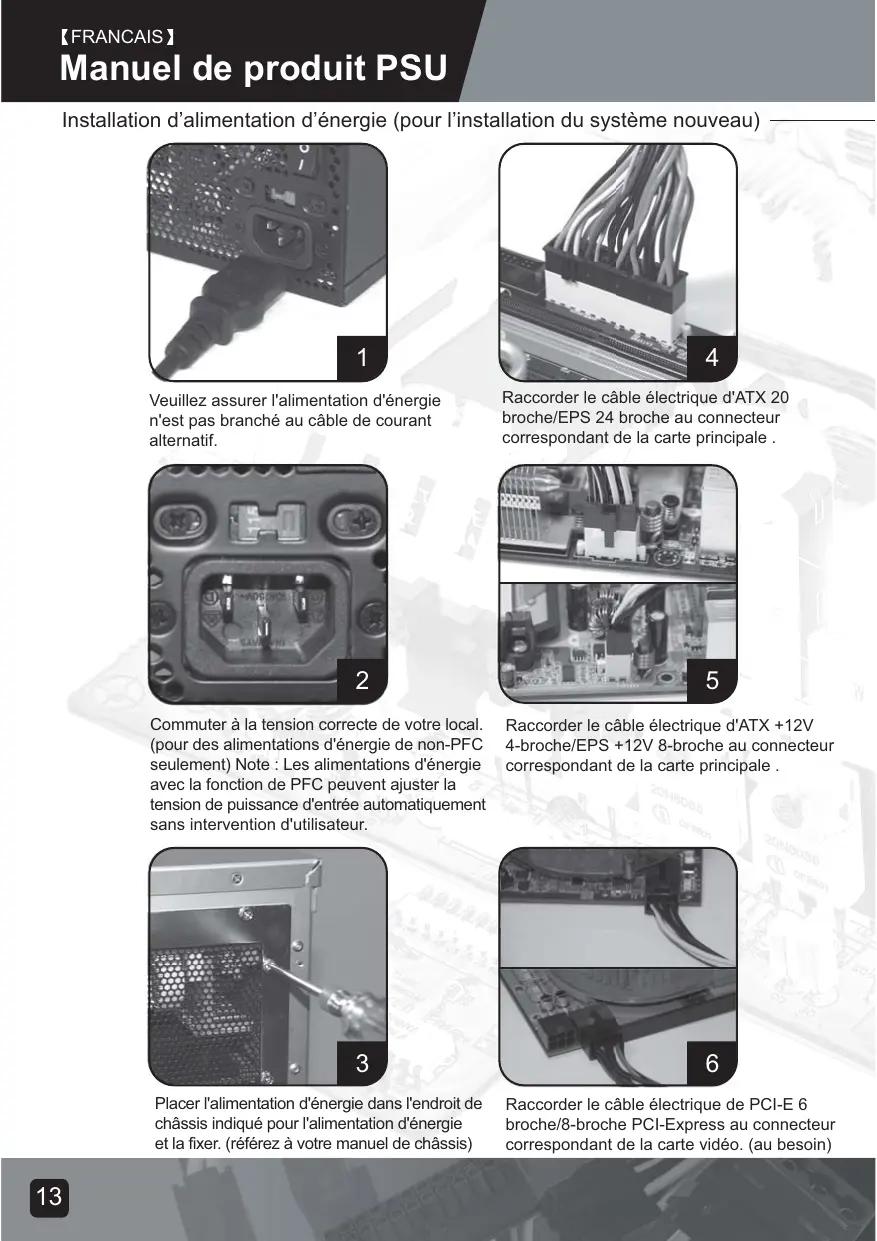

Installation d'alimentation d'énergie (pour l'installation du système nouveau)

Veuillez assurer que l'alimentation d'énergie n'est pas branchée au cable de courant alternatif.

Raccorder le cable electrique d'ATX 20broche/EPS 24 broche au connecteurcorrespondant de la carte principale.

Commuter à la tension correcte de votre local. (pour des alimentations d'énergie de non-PFC seulement) Note : Les alimentations d'énergie avec la fonction de PFC peuvent ajuster la tension de puissance d'entrée automatiquement sans intervention d'utilisateur.

Raccorder le câble électrique d'ATX +12V 4-broche/EPS +12V 8-broche au connecteur correspondant de la carte principale.

Placer l'alimentation d'énergie dans l'endroit de châssis indiqué pour l'alimentation d'énergie et la fixer. (référez à votre manuel de châssis)

Raccorder le câble électrique de PCI-E 6 broches/8-broches PCI-Express au connecteur correspondant de la carte vidéo. (au besoin)

Installation de l'alimentation d'énergie (pour l'installation du système nouveau)

Raccorder les câbles électriques de SATA au lecteur dur ou aux dispositifs de SATA.

Raccorder le petit cable électrique de 4-broche au lecteur de disque couples ou à d'autres dispositifs compatibles

Raccorder le câbles électriques périphériques 4-broche aux lecteur dur IDE, au lecteur optiques ou à d'autres dispositifs.

Réinstaller le couvercle du châssis, et la fixer. (Référez-vous à l'installation du châssis).

Raccorder les câbles électriques périphériques de 4 broches aux ventilateurs en utilisant les connecteurs périphériques. (Variété de C. C +12V).

Raccorder le câble de courant alternatif à l'alimentation d'énergie. (Attention : veuillez ne pas utiliser la douille de prolongation, si l'utilisation de la douille de prolongation est nécessaire, évitez l'utilisation combinée avec d'autres appareils électroménagers de puissance plus élevée tels que TV, l'amplificateur audio, etc...).

Installation d'alimentation d'énergie (pour l'installation du système nouveau)

Allumer l'alimentation d'énergie par le changement au mode de « I » (entrée-sortie).

Attention: L'alimentation d'énergie est en Standby.

Le système en marche et en arrêt est commandé par la carte principale. (Référez-vous au manuel de carte principale).

Installation d'alimentation d'énergie (pour le remplacement)

Après la mise hors tension du système, commuter l'alimentation d'énergie à la position de « O » pour désactiver le système de Standby et s'assurer que le système se branche à la source de puissance.

Enlever le câble de courant alternatif de l'alimentation d'énergie.

Enlever tous les câbles d'alimentation d'énergie branchés à la carte vidéo de carte principale et, au lecteur dur et à tout autre dispositif.

Enlever l'alimentation d'énergie du châssis. (Référez-vous au manuel de l'installation de votre châssis.)

1. Référez-vous à l'étape 1 « l'installation d'alimentation d'énergie (pour l'installation du système nouveau) »

Notes et attentions d'utilisation d'alimentation d'énergie.

1. L'alimentation d'énergie inclut la tension dangereuse; veuillez ne pas ouvrir l'alimentation d'énergie en aucune condition. Une fois que la clôture d'alimentation d'énergie est ouverte, elle ne sera plus couverte par la garantie.
2. Veuillez employer l'alimentation d'énergie dans des environnements secs.
3. N'obstruer, insérer, ni mettre rien dans les passages et ouvertures de l'alimentation d'énergie.
4. Le câble à C. A. inclus avec l'alimentation d'énergie a été strictement examiné par l'usine pour des défauts et la qualité, utiliser seulement le câble à C. A. fourni avec votre alimentation d'énergie. Le câble de courant alternatif fabriqué par un tiers peut produire des résultats incompatibles et probablement endommager toute alimentation de système ou d'énergie.
5. Ce produit est conçu pour l'usage d'intérieur seulement.

Dépannage

Si votre alimentation d'énergie ne fonctionne pas correctement, référez-vous aux étapes suivantes :

1. Veuillez s'assurer que le commutateur de tension est en mode correct pour l'usage dans votre endroit (115V ou 230V). (pour des alimentations d'énergie sans fonction de PFC seulement)
2. Veuillez s'assurer que le câble de courant alternatif est raccordé à l'alimentation d'énergie.
3. Veuillez s'assurer que le mode « I » de l'alimentation « d'énergie entree-sortie » est choisi.
4. Vérifier une deuxième fois pour voir si tous les cartes vidéo de carte principale, lecteurs durs, et câbles de dispositifs sont branchés correctement.
5. Veuillez arrêter l'alimentation d'énergie en commutant « entrée-sortie » au mode de « O ». Attendez approximativement 5 minutes pour que l'alimentation d'énergie remette à zéro ses mécanismes de protection, puis alimenter le mode de « I » et redémarrer le système.

ATTENTION : L'alimentation d'énergie inclut la tension dangereuse ; veuillez ne pas ouvrir l'alimentation d'énergie dans aucune circonstance. Une fois que la clôture d'alimentation d'énergie est ouverte, elle ne sera plus couverte sous la garantie.

Connecteurs d'alimentation d'énergie

ORANGE +3.3V

Connecteur de puissance d'eps de carte principale 24-broche.

Supporter la dernière carte principale de ATX/BTX PC.

Supporter carte principale de serveur d'EEB/CEB/poste de travail.

ORANGE +3.3V

ORANGE +3.3V

BLACK GND BLACK

RED +5V BLACK CNI

BLACK GND RED +5V

BLACK GND

GREY PS-ON

PURPLE +5Vsb

YELLOW +12V

ORANGE +3.3

BLUE -12V

BLACK GND

GREEN PS-ON PLA2G1C GND

BLACK GND BLACK GND

BLACK GND

N/C

RED +5V

RED +5V

Connecteur de puissance de carte principale ATX 20-broche

Supporter carte principale ATX PC.

5.3

BLACK GND

BLACK GND BLACK GND

BLACK GND BLACK CND

YELLOW +12V

YELLOW +12V

YELLOW +12V YELLOW

YELLOW +12V

Connecteur de puissance EPS 8-broche CPU +12V

Supporter serveur/ poste de travail CPU Duel.

Supporter le système de CPU singulier dernier.

5.4

BLACK GND

BLACK GND

YELLOW +12V

YELLOW +12V

Connecteur de puissance ATX 4-broche CPU +12V

Supporter le système de CPU singulier dernier.

5.5

YELLOW +12V

YELLOW +12V

YELLOW +12V

BLACK GND

BLACK SENS

BLACK GND

GND

SENSE

GND

Connecteur de puissance pci-e 6-broche.

Supporter la carte vidéo gamme haute PCI-Express, certaines cartes vidéo à gamme haute peut exiger deux connecteurs à PCI-E 6-broche.

5.6

YELLOW +12V

YELLOW +12V YELLOW +12V

YELLOW +12V BLACK SENSE

BLACK SENSE

BLACK G

BLACK G

BLACK G

ENSE

Connecteur de puissance pci-e 8 broche.

Supporter la carte vidéo gamme haute PCI-Express, certaines cartes vidéo à gamme haute peut exiger deux connecteurs à PCI-E 8-broche.

5.7

YELLOW +12V

BLACK GND

RED +5V

BLACK GND ORANGE 77

ORANGE +3.3V

5.8

YELLOW +12V

BLACK GND

BLACK GND

BED +5V

5.9

YELLOW +12V

BLACK GND

BLACK GND

RED +5V

Connecteur de puissance de disque dur SATA

Supporter lecteur de disque dur dernier SATA.

Connecteur de puissance standard périphérique 4-broche

Supporter lecteur dur IDE/SCSI, lecteur optique, ventilateur, etc....

Petit connecteur de puissanceouplede4-broche.

Supporter dispositif de couple standard ou dispositifs compatibles.

Connecteurs d'alimentation d'énergie

Le fil convertissant

au connecteur à 8 broches EPS pour convertir au connecteur d'ATX 4-broches

Attention:

1. Veuillez arrêter votre système et commuter au mode de « O » sur l'alimentation d'énergie avant de brancher ou de débrancher des connecteurs de puissance.

Les connecteurs montrés ci-dessus peuvent différer selon le modèle de leur alimentation d'énergie.

Garantie

Les défauts ou les dommages aux composants du produit resulting du produit défectueux sont couverts sous la garantie.

Les dommages résultant dans les conditions suivantes seront réparés ou remplacés sous la juridiction de SilverStone.

1. L'utilisation selon des instructions fournies dans ce manuel, sans l'abus, ou d'autres actions inadéquates.
2. Dommages non provoqués par désastre normal (tonnerre, feu, tremblement de terre, inondation, sel, vent, insectes, animaux etc...)
3. Le produit n'est pas démonté, modifié, ou fixé. Composants non démontés ou replacés.
4. La marque/autocollants de garantie n'est pas enlevée ni cassée.

Les dommages résultant de conditions autres que ceux énumérés ci-dessus ne sont pas couverts sous la garantie.
