Tipo de producto	Fuente de alimentación ATX
Potencia	700 Watts
Certificación	80 PLUS Bronze
Tensión de entrada	100-240V
Dimensiones aproximadas	150 mm x 140 mm x 86 mm
Peso	2.5 kg
Conectores principales	1 x 24-pin, 1 x 4+4-pin CPU, 4 x 6+2-pin PCIe
Compatibilidades	Compatible con placas base ATX, Micro-ATX y Mini-ITX
Funciones principales	Protección contra sobrecargas, cortocircuitos y sobretensiones
Mantenimiento y limpieza	Limpieza regular recomendada para evitar la acumulación de polvo
Piezas de repuesto y reparabilidad	No modular, reparabilidad limitada
Garantía	2 años

Preguntas frecuentes - STRIDER ESSENTIAL ST70F-ES 80PLUS SILVERSTONE

¿Cuál es la potencia nominal de la fuente SILVERSTONE STRIDER ESSENTIAL ST70F-ES?

La fuente SILVERSTONE STRIDER ESSENTIAL ST70F-ES tiene una potencia nominal de 700W.

¿La fuente está certificada 80 PLUS?

Sí, la fuente SILVERSTONE STRIDER ESSENTIAL ST70F-ES está certificada 80 PLUS, garantizando una alta eficiencia energética.

¿Qué tipos de conectores se incluyen con la fuente?

La fuente se entrega con varios conectores, incluidos conectores ATX, CPU, PCI-E, SATA y Molex.

¿Cómo puedo saber si mi fuente funciona correctamente?

Puede verificar el correcto funcionamiento de la fuente asegurándose de que todos los ventiladores giren y que los LED de su caja se enciendan. Si la computadora no arranca, verifique las conexiones.

¿Qué hacer si la fuente no se enciende?

Si la fuente no se enciende, verifique los cables de alimentación, asegúrese de que estén correctamente conectados y pruebe con otro enchufe. Si el problema persiste, la fuente puede estar defectuosa.

¿Es esta fuente compatible con placas base ATX?

Sí, la fuente SILVERSTONE STRIDER ESSENTIAL ST70F-ES es compatible con placas base ATX estándar.

¿Cuáles son las dimensiones de la fuente?

Las dimensiones de la fuente son 150 mm (ancho) x 140 mm (largo) x 86 mm (alto).

¿La fuente está equipada con un ventilador silencioso?

Sí, la fuente SILVERSTONE STRIDER ESSENTIAL ST70F-ES cuenta con un ventilador diseñado para reducir el ruido mientras mantiene un buen enfriamiento.

¿Cómo activar la garantía de mi producto?

Para activar la garantía, conserve su comprobante de compra y registre su producto en el sitio web de SILVERSTONE dentro de los 30 días posteriores a la compra.

¿Qué hacer si necesito reemplazar un cable?

Si necesita reemplazar un cable, consulte el sitio de SILVERSTONE para cables de repuesto compatibles o contacte su soporte técnico.

¿Esta fuente soporta configuraciones multi-GPU?

Sí, la fuente SILVERSTONE STRIDER ESSENTIAL ST70F-ES puede soportar configuraciones multi-GPU, siempre que la potencia total no supere los 700W.

MANUAL DE USUARIO STRIDER ESSENTIAL ST70F-ES 80PLUS SILVERSTONE

P y multilanguage manual

Index

ENGLISH 1-6

DEUTSCH 7-12

FRANCAIS 13-18

ITALIANO 19-24

ESPANOL 25-30

pycckn 31-36

日本語 37-42

43-48

简体中文 49-54

繁体中文 55-60

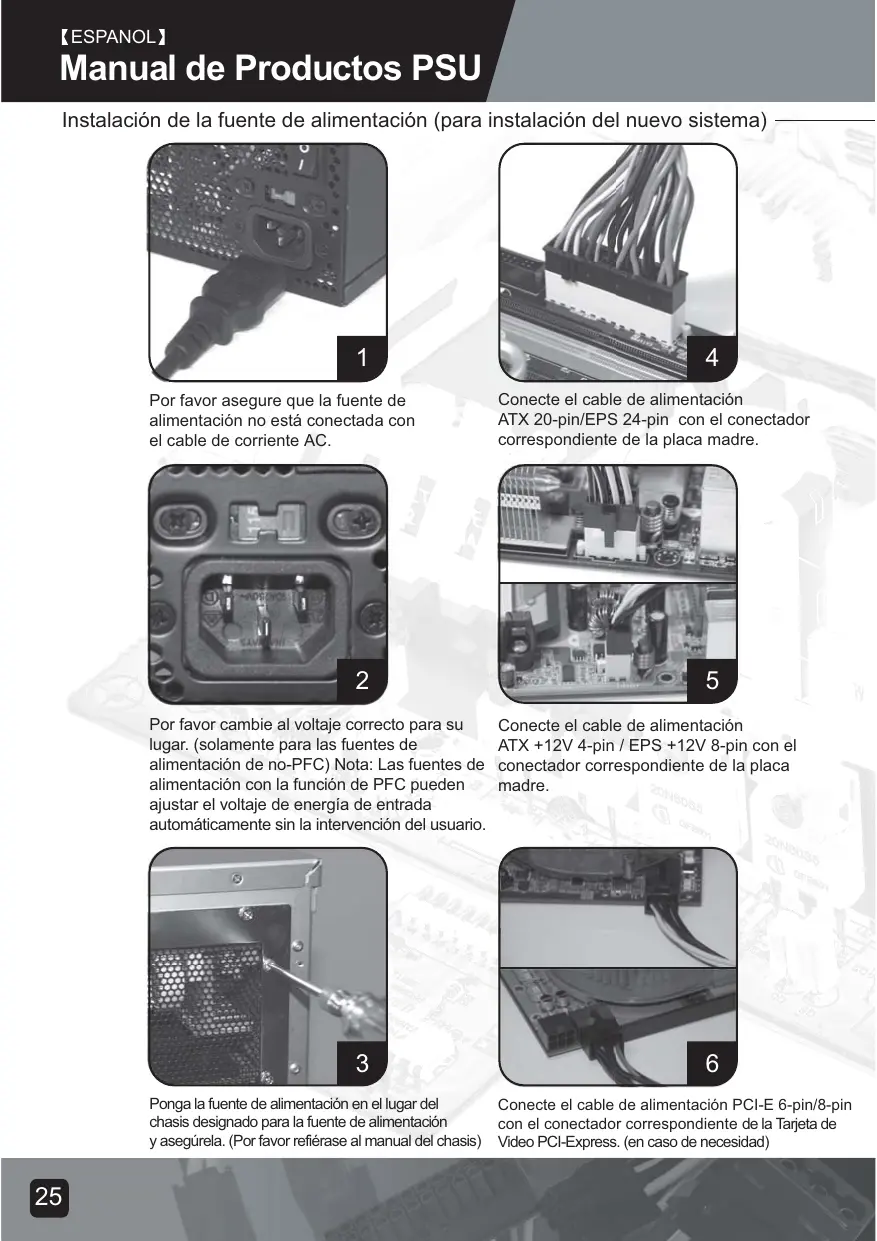

Instalación de la fuente de alimentación (para instalación del nuevo sistema)

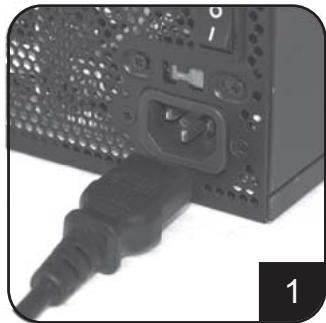

Por favor asegure que la fuente de alimentacion no está conectada con el cable de corriente AC.

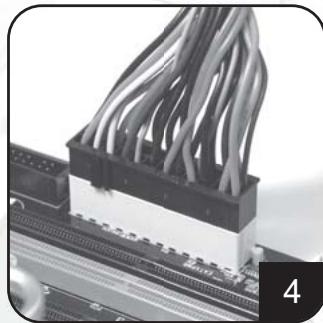

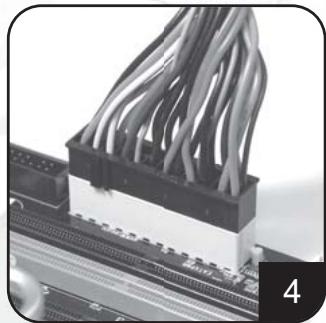

Conecte el cable de alimentacion ATX 20-pin/EPS 24-pin con el conectaror correspondiente de la placama madre.

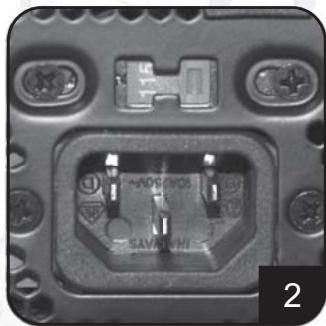

Por favor cambie al voltaje correcto para su lugar. (solamente para las fuentes de alimentacion de no-PFC) Nota: Las fuentes de alimentacion con la referencia de PFC peuvent ajustar el voltaje de energia de entrada automatically sin la intervencion del usuario.

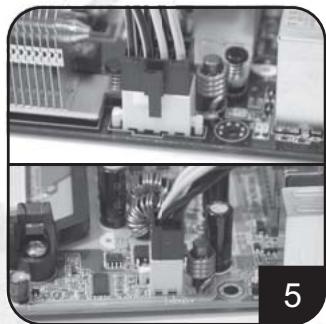

Conecte el cable de alimentacion ATX +12V 4-pin / EPS +12V 8-pin con el connectador correspondiente de la placama madre.

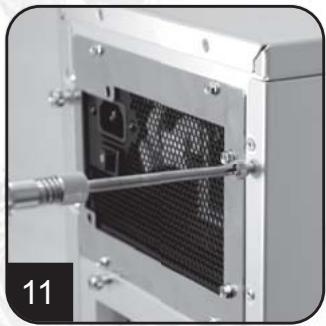

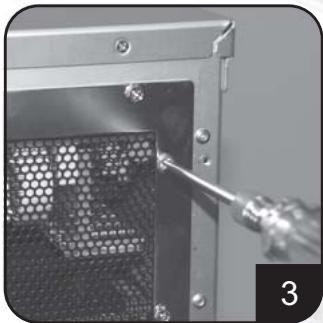

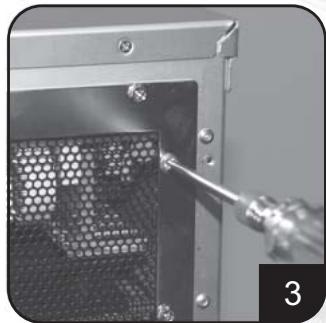

Ponga la fuente de alimentacion en el lugar del chasis designado para la fuente de alimentacion y asegúrela. (Por favor refiérase al manual del chasis)

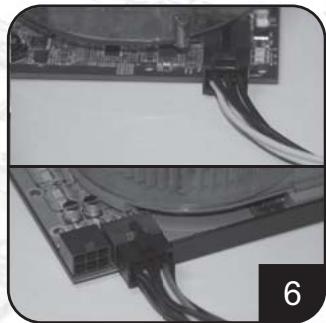

Conecte el cable de alimentacion PCI-E 6-pin/8-pin con el connectador correspondiente de la Tarjeta de Video PCI-Express. (en caso de necessities)

Manual de Productos PSU

Instalación de la fuente de alimentación (para instalación del nuevo sistemas)

Conecte los cables de alimentacion a los discosuros o dispositivos SATA.

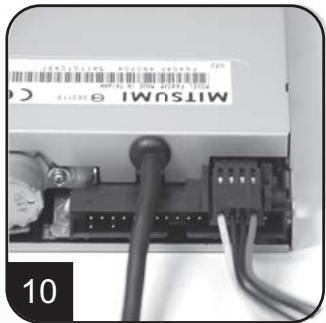

Conecte el cable de alimentacion\ pequeño 4-pin con launidad de disco\ flexible u other dispositivos compatibles

Conecte los cables de alimentacion periféricos 4-pin con los discos duros IDE, unidas opticas u other dispositivos.

Reinstale la cubierta del chasis, y asegúrella. (Por favor refiérase a la instalación del chasis)

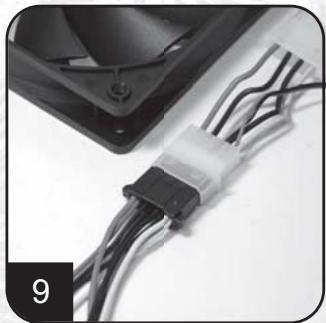

Conecte los cables de alimentacion periféricos 4-pin con los ventiladores que utilizean los connectadores periféricos. (Variedad de DC +12V)

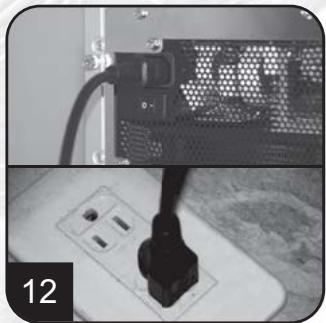

Conecte el cable de corrente AC con la fuente de alimentacion. (Precauncion: por favor no utilise el enchufe de extension, si es necessitiesimilar enel enchufe de extension, evite usoarto junto conotros electrodomesticos de mayor potencia tales como TV, Amplificador deaudio,etc...)

Instalación de la fuente de alimentación (para instalación del nuevo sistemas)

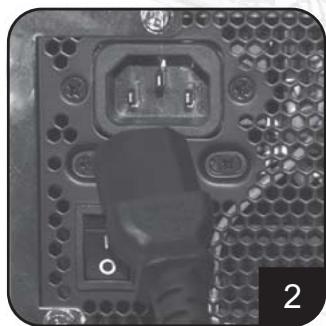

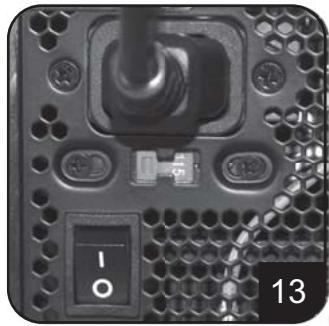

Prenda la fuente de alimentacion girando al modo "I" (I-O).
Precauncion: La fuente de alimentacion ahora está en espera.
El sistema interruptor es controlado por la placama madre.
(Porfavor refiérase almanual de la placama madre)

Instalación de la fuente de alimentación (para el reemplazo)

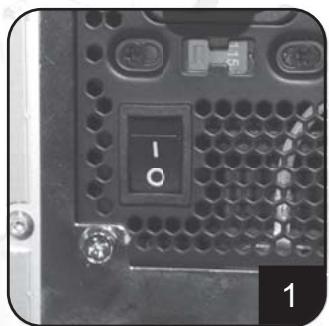

Después apagar el sistema, gire la fuente de alimentación a la posición de “O” para,inhabitarlaespera del sistemas y asegurar que elsystema no está extrayendo más ninguna energia.

Quite todos los cables de la fuente de alimentacion conectados con la tarjeta de la placama madre, tarjeta de video, disco duro y other dispositivo.

Quite el cable de corriente AC de la fuente de alimentacion.

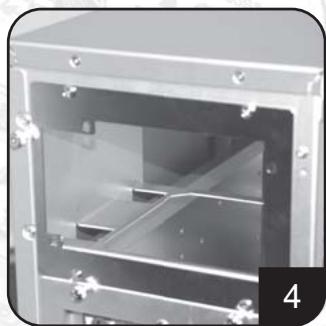

Quite la fuente de alimentacion del chasis. (Por favor refiere al manual de la instalacion de su chasis.)

1. Por favor ahora refiérase al paso 1 de "Instalación de la fuente de alimentación (para la instalación del nuevo sistemas)"

Notas y precaución del uso de la fuente de alimentacion

1. La fuente de alimentación incluye alto voltaje peligioso; por favor no abra la fuente de alimentación en ninguna condición. Una vez que el compartmentimiento de la fuente de alimentación sea abierto, no sera cubierto por la garantía.
2. Por favor utilise la fuente de alimentacion en alrededores seguros y secos.
3. Por favor no obstruya, inserte, y no pongarialquier casa en los respiradores y qualquioras aberturas de la fuente de alimentacion.
4. El cable de AC incluido con la fuente de alimentación ha sido examinado rigurosamente por la fabrica para los defectos y la calidad, por lo tanto, use solamente el cable de AC proyeido con su fuente de alimentación. El cable de corriente AC fabricado por un de三等奖 persona puede producir resultados incompatibles y posiblemente causar daño a su sistemas o fuente de alimentación.
5. Este produit solamente se diseña para el uso de interior.

Localizador de averías

Si su fuente de alimentación no está的功能正好，por favor refiérase a los pasos tíjugentes:

1. Por favor asegúrese que el interruptor del voltaje está en el modo correcto para el uso en su lugar (115V o 230V). (Solamente para las fuentes de alimentación sin la función de PFC)
2. Por favor asegure que el cable de la corriente AC es conectada con la fuente de alimentacion.
3. Por favor asegure que el "I/O" de la fuente de alimentacion sea girado a modo "I".
4. Por favor doble revise para ver si todos los cables de la placama madre, tarjeta video, discos duras, y dispositivos estan connectados correctamente.
5. Por favor apague la fuente de alimentacion girando el "I-O" al modo "O". Espere aproximamente 5 horas para que la fuente de alimentacion reajuste sus mecanismos de proteccion, despues gire al modo "I" y reinicie el systema.

Precaución: La fuente de alimentación incluye alto voltaje peligioso; por favor no abra la fuente de alimentación bajo ninguna circunstancia. Una vez que el compartmentimiento de la fuente de alimentación sea abierto, no sera cubierto por la garantía

Conectadores de la fuente de alimentación

ORANGE +3.3V ORANGE +3.3V BLACK GND RED +5V BLACK GND RED +5V BLACK GND GREY PS-ON PURPLE +5Vsb YELLOW +12V YELLOW +12V ORANGE +3.3V

ORANGE +3.3V BLUE -12V BLACK GND GREEN PS-ON BLACK GND BLACK GND BLACK GND N/C RED +5V RED +5V RED +5V BLACK GND

ORANGE +3.3V ORANGE +3.3V BLACK GND RED +5V BLACK GND RED +5V BLACK GND GREY PS-ON PURPLE +5Vsb YELLOW +12V

ORANGE +3.3V BLUE -12V BLACK GND GREEN PS-ON BLACK GND BLACK GND BLACK GND N/C RED +5V RED +5V

Apoya la placama madre másrecente de ATX/BTX de Computadora

Apoya(servidordeEEB/CEB/placa madre de estacion de trabajo

Conectarador ATX 24-pin de energia de la placà madre

Apoya Placa madre ATX de Computadora

Apoya Servidor/Estación de trabajo de Dual CPU
Apoya sistemas más reciente de CPU solo

Conectar ATX 8-pin de energia del CPU +12V

Apoya el sistema másrecente de CPU solo

Conectarador PCI-E 6-pin de energia

Apoye tarjeta de video PCI-Express de extremosuperior,algunas tarjetas de video de extremosuperior pueda requireir dos conectadores PCI-E 6 pin.

Conectador PCI-E 8-pin de energia

Apoye tarjeta de video PCI-Express de extremosuperior,algunas tarjetas de video de extremosuperior puede requireir other conectador PCI-E 6 pinademens del conectador PCI-E 8pin.

Conectar de energia del disco duro de SATA

Apoya los discosuros y dispositivos SATA mas recientes

Conectaró 4-pin estándar de energia periférica

Apoya los discos duros IDE/SCSI, unidasópticas, ventiladores, etc...

Conectaro(PC) 4-pin de energia del disco flexible

Apoya unidades de disco flexible o dispositivos compatibles

Conectadores de la fuente de alimentación

5.10

El alambre de convertir

EPS 8-pin para convertir en conectador ATX 4-pin

Precaución:

1. Por favor apague su sistemas y cambie al modo de "O" en la fuente de alimentacion antes de conectar o de desconectar los connectadores de energia.
2. Todos los conectadores de energia son cerrados para prevenir conexiones Incorrectas. Si usted no pueda conectarlos fácilmente, por favor doble revise para asegurar la direccion y tipo del conectaror antes de procarur de conectar other. No una el conectaror por fuerza; la conexion incorrecta dañarla fuente o los dispositivos de alimentacion en suSYSTEMA.
3. El alambre de convertir (Figura 5.10) solamente se pueda unir con el conectaror de EPS 8-pin para convertir en conectaror ATX 4-pin. La connexion Incorrecta dañará la fuente de alimentación o los dispositivos en su sistemas.

Los conectadores demostrados arriba coulden diferenciar dependiendo del modelo de su fuente de alimentacion.

Garantia

Los defectos o los daños de componentes del producto causados por la producción defectuosa se cubren bajo la garantía. Los daños causados con las conditiones siguientes serán reparados o substituidos bajo jurisdiection de SilverStone.

1. El uso de(acuerdo con instrucciones)dados en este manual, sin uso erroneo, uso excessivo, u.
   otros aconteciones inadequados.
2. Danos no causados por el desastre natural (trueno, fuego, terremoto, inundacion, sal, viento, insectos, animales etc...)
3. El producto no es desmontado, modificado, o reparado. Componentes no desmontados o no substituidos.
4. Lamarca/etiquetas de garantía no son quitados ni rotos.

La perdida o los días causados por conditiones con exception deunas Mentionadas arriba no está cubiertos bajo la garantía.
