Tipo de producto	Fuente de alimentación para ordenador
Marca	SILVERSTONE
Modelo	STRIDER ESSENTIAL ST60F-ES 80PLUS
Potencia nominal	600 W
Certificación	80 PLUS
Factor de forma	ATX
Tensión de entrada	100-240 V AC (con PFC activo)
Conector principal	20+4 pines ATX
Conector CPU	1 x 4+4 pines EPS12V
Conectores PCI-Express	2 x 6+2 pines PCI-E
Conectores SATA	6 x SATA
Conectores periféricos	3 x Molex de 4 pines
Conector para disquete	1 x FDD de 4 pines
Ventilador	1 x 120 mm
Dimensiones (L x A x H)	150 x 140 x 86 mm
Peso	1.8 kg
Protecciones	OVP, OCP, SCP, OPP
Temperatura de funcionamiento	0°C a 40°C
Mantenimiento	No abrir la carcasa; usar en un lugar seco; no obstruir las aberturas de ventilación.
Seguridad	Contiene voltajes peligrosos. No abrir. Desconectar antes de cualquier intervención.
Piezas incluidas	Cable de alimentación, tornillos de fijación, manual de usuario.
Garantía	Cobertura de defectos de fabricación según las condiciones de SilverStone.

Preguntas frecuentes - STRIDER ESSENTIAL ST60F-ES 80PLUS SILVERSTONE

¿Cómo instalar la fuente de alimentación STRIDER ESSENTIAL ST60F-ES?

Asegúrese de que la fuente esté desconectada. Conecte primero el cable ATX de 24 pines a la placa base, luego el cable CPU de 4+4 pines. Fije la fuente en la carcasa, conecte los cables PCI-E para la tarjeta gráfica si es necesario, y los cables SATA para los discos. Finalmente, conecte el cable de alimentación y ponga el interruptor en I.

¿Qué conectores se incluyen con este modelo?

El STRIDER ESSENTIAL ST60F-ES incluye: 1 conector ATX de 20+4 pines, 1 conector EPS de 4+4 pines, 2 conectores PCI-E de 6+2 pines, 6 conectores SATA, 3 conectores Molex de 4 pines, y 1 conector FDD de 4 pines.

¿Qué hacer si la fuente no arranca?

Verifique que el interruptor esté en I, que el cable de alimentación esté bien conectado, y que el voltaje seleccionado (115V/230V) corresponda a su región (solo para modelos sin PFC). Espere 5 minutos después de poner el interruptor en O para restablecer las protecciones, luego intente de nuevo.

¿Puedo abrir la fuente para limpiarla o repararla?

No, la fuente contiene voltajes peligrosos. Nunca abra la carcasa, esto anula la garantía y presenta riesgo de electrocución. Limpie solo el exterior con un paño seco.

¿Cuál es la potencia real de esta fuente?

La potencia nominal es de 600 W en la línea +12V, con certificación 80 PLUS que garantiza una eficiencia de al menos 80% a carga típica.

¿Es compatible esta fuente con mi placa base?

Sí, es compatible con todas las placas base ATX, BTX y servidores EEB/CEB gracias al conector de 20+4 pines y al conector CPU de 4+4 pines.

¿Cómo reemplazar una fuente antigua por este modelo?

Apague el sistema y ponga el interruptor en O. Desconecte el cable de alimentación. Retire todos los cables de la fuente antigua. Desmóntela de la carcasa. Instale la nueva siguiendo los pasos de instalación estándar (conectar los cables, fijar, volver a conectar).

¿Cuáles son los dispositivos de protección?

La fuente está protegida contra sobretensiones (OVP), sobrecorrientes (OCP), cortocircuitos (SCP) y sobrecargas (OPP). Estas protecciones se restablecen automáticamente después de unos minutos.

¿Puedo usar un alargador de alimentación?

No se recomienda usar un alargador. Si es necesario, evite conectar otros aparatos de alto consumo (TV, amplificador) al mismo alargador.

¿Qué cubre la garantía?

La garantía cubre defectos de fabricación. No se aplica en caso de apertura de la carcasa, modificación, uso no conforme, o daños relacionados con desastres naturales.

MANUAL DE USUARIO STRIDER ESSENTIAL ST60F-ES 80PLUS SILVERSTONE

P y multilanguage manual

Index

ENGLISH 1-6

DEUTSCH 7-12

FRANCAIS 13-18

ITALIANO 19-24

ESPANOL 25-30

pycckn 31-36

日本語 37-42

43-48

简体中文 49-54

繁体中文 55-60

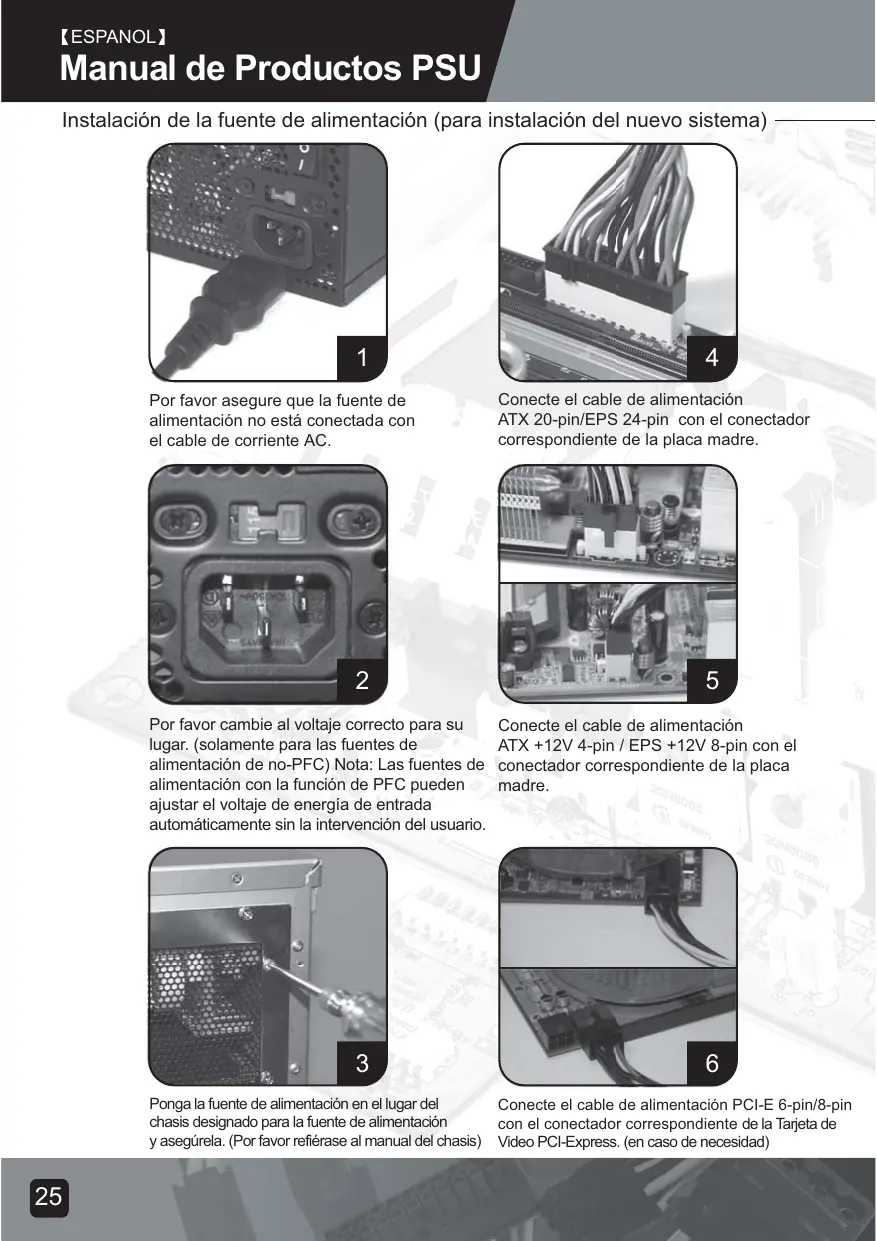

Instalación de la fuente de alimentación (para instalación del nuevo sistemas)

Por favor asegure que la fuente de alimentacion no está conectada con el cable de corriente AC.

Conecte el cable de alimentacion ATX 20-pin/EPS 24-pin con el conectaror correspondiente de la placama madre.

Por favor cambie al voltaje correcto para su lugar. (solamente para las fuentes de alimentacion de no-PFC) Nota: Las fuentes de alimentacion con la referencia de PFC peuvent ajustar el voltaje de energia de entrada automatically sin la intervencion del usuario.

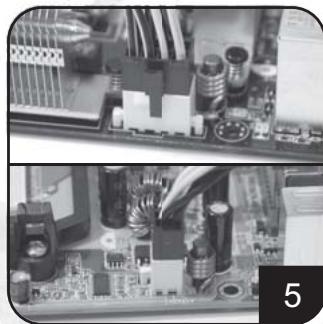

Conecte el cable de alimentacion ATX +12V 4-pin / EPS +12V 8-pin con el connectador correspondiente de la placama madre.

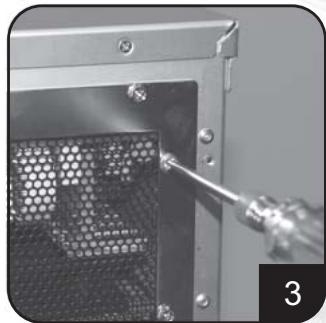

Ponga la fuente de alimentacion en el lugar del chasis designado para la fuente de alimentacion y asegúrela. (Por favor refiérase al manual del chasis)

Conecte el cable de alimentacion PCI-E 6-pin/8-pin con el connectador correspondiente de la Tarjeta de Video PCI-Express. (en caso de necessities)

Manual de Productos PSU

Instalación de la fuente de alimentación (para instalación del nuevo sistemas)

Conecte los cables de alimentacion a los discosuros o dispositivos SATA.

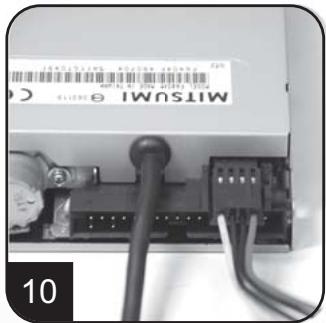

Conecte el cable de alimentacion\ pequeño 4-pin con launidad de disco\ flexible u other dispositivos compatibles

Conecte los cables de alimentacion periféricos 4-pin con los discos duros IDE, unidas opticas u other dispositivos.

Reinstale la cubierta del chasis, y asegúrela. (Por favor refiérase a la instalación del chasis)

Conecte los cables de alimentacion periféricos 4-pin con los ventiladores que utilizean los connectadores periféricos. (Variedad de DC +12V)

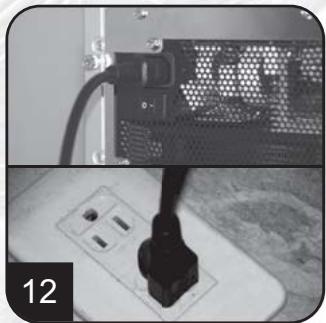

Conecte el cable de corrente AC con la fuente de alimentacion. (Precauncion: por favor no utilise el enchufe de extension, si esnecessary用药 el enchufe de extension, evite uso junto con除外omesticos de mayor potencia tales como TV, Amplificador de audio, etc...)

Instalación de la fuente de alimentación (para instalación del nuevo sistemas)

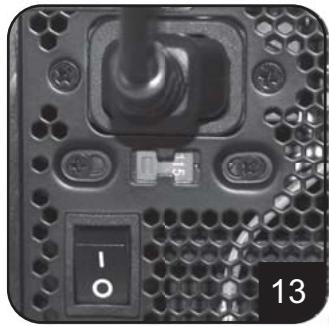

Prenda la fuente de alimentacion girando al mode "I" (I-O).
Precauncion: La fuente de alimentacion ahora está en espera.
Elsystema interruptor es controlado por la placamaudre.
(Porfavorrefiérasealmanualdelaplacamadre)

Instalación de la fuente de alimentación (para el reemplazo)

Después apagar el sistema, gire la fuente de alimentación a la posición de “O” para,inhabitarlaespera del sistemas y asegurar que el Sistema no está extrayendo más ninguna energia.

Quite todos los cables de la fuente de alimentación conectados con la tarjeta de la placá madre, tarjeta de video, disco duro y otro dispositivo.

Quite el cable de corriente AC de la fuente de alimentacion.

Quite la fuente de alimentacion del chasis. (Por favor refiere al manual de la instalacion de su chasis.)

1. Por favor ahora refiérase al paso 1 de "Instalación de la fuente de alimentación (para la instalación del nuevo sistemas)"

Notas y precaución del uso de la fuente de alimentación

1. La fuente de alimentación incluye alto voltaje peligioso; por favor no abra la fuente de alimentación en ninguna condición. Una vez que el compartmentimiento de la fuente de alimentación sea abierto, no sera cubierto por la garantía.
2. Por favor utilise la fuente de alimentacion en alrededores seguros y secos.
3. Por favor no obstruya, inserte, y no pongarialquier casa en los respiradores y qualquier otheras aberturas de la fuente de alimentacion.
4. El cable de AC incluido con la fuente de alimentación ha sido examinado rigurosamente por la fabrica para los defectos y la calidad, por lo tanto, use solamente el cable de AC proyeido con su fuente de alimentación. El cable de corriente AC fabricado por un de三等奖 persona puede producir resultados incompatibles y posiblemente causar daño a su sistemas o fuente de alimentación.
5. Este produit solamente se diseña para el uso de interior.

Localizador de averías

Si su fuente de alimentación no está的功能正好，por favor refiérase a los pasos tíjugentes:

1. Por favor asegúrese que el interruptor del voltaje está en el modo correcto para el uso en su lugar (115V o 230V). (Solamente para las fuentes de alimentación sin la función de PFC)
2. Por favor asegure que el cable de la corriente AC es conectada con la fuente de alimentacion.
3. Por favor asegure que el "I/O" de la fuente de alimentacion sea girado a modo "I".
4. Por favor doble revise para ver si todos los cables de la placama madre, tarjeta video, discos duras, y dispositivos estan conectados correctamente.
5. Por favor apague la fuente de alimentacion girando el "I-O" al modo "O". Espere aproximamente 5 horas para que la fuente de alimentacion reajuste sus mecanismos de proteccion, afterwards gire al modo "I" y reinicie el systema.

Precaución: La fuente de alimentación incluye alto voltaje peligioso; por favor no abra la fuente de alimentación bajo ninguna circunstancia. Una vez que el compartmentimiento de la fuente de alimentación sea abierto, no sera cubierto por la garantía

Conectadores de la fuente de alimentación

ORANGE +3.3V ORANGE +3.3V BLACK GND RED +5V BLACK GND RED +5V BLACK GND GREY PS-ON PURPLE +5Vsb YELLOW +12V YELLOW +12V ORANGE +3.3V

ORANGE +3.3V BLUE -12V BLACK GND GREEN PS-ON BLACK GND BLACK GND BLACK GND N/C RED +5V RED +5V RED +5V BLACK GND

ORANGE +3.3V ORANGE +3.3V BLACK GND RED +5V BLACK GND RED +5V BLACK GND GREY PS-ON PURPLE +5Vsb YELLOW +12V

ORANGE +3.3V BLUE -12V BLACK GND GREEN PS-ON BLACK GND BLACK GND BLACK GND N/C RED +5V RED +5V

Apoya la placama madre másrecente de ATX/BTX de Computadora

Apoya(servidordeEEB/CEB/placa madre de estacion de trabajo

Conectarador ATX 24-pin de energia de la placà madre

Apoya Placa madre ATX de Computadora

EPS 8-pin CPU +12V power connector
Apoya Servidor/Estación de trabajo de Dual CPU
Apoya sistemas másrecente de CPU solo

Conectar ATX 8-pin de energia del CPU +12V

Apoya el sistema másrecente de CPU solo

Conectaró PCI-E 6-pin de energia

Apoye tarjeta de video PCI-Express de extremosuperior,algunas tarjetas de video de extremosuperior pueda requireir dos conectadores PCI-E 6 pin.

Conectador PCI-E 8-pin de energia

Apoye tarjeta de video PCI-Express de extremosuperior,algunas tarjetas de video de extremosuperior puede requireir other conectador PCI-E 6 pinademens del conectador PCI-E 8pin.

Conectar de energia del disco duro de SATA

Apoya los discosuros y dispositivos SATA mas recientes

Conectaró 4-pin estándar de energia periférica

Apoya los discos duros IDE/SCSI, unidasópticas, ventiladores, etc...

Conectaro(PC) 4-pin de energia del disco flexible

Apoya unidades de disco flexible o dispositivos compatibles

Conectadores de la fuente de alimentación

5.10

El alambre de convertir

EPS 8-pin para convertir en conectador ATX 4-pin

Precaución:

1. Por favor apague su sistemas y cambie al modo de "O" en la fuente de alimentacion antes de conectar o de desconectar los connectadores de energia.
2. Todos los conectadores de energia son cerrados para prevenir conexiones Incorrectas. Si usted no pueda conectarlos fácilmente, por favor doble revise para asegurar la direccion y tipo del conectaror antes de procarur de conectar other. No una el conectaror por fuerza; la conexion incorrecta dañarla fuente o los dispositivos de alimentacion en suSYSTEMA.
3. El alambre de convertir (Figura 5.10) solamente se pueda unir con el conectaror de EPS 8-pin para convertir en conectaror ATX 4-pin. La connexion Incorrecta dañará la fuente de alimentación o los dispositivos en su sistemas.

Los conectadores demostrados arriba coulden diferenciar dependiendo del modelo de su fuente de alimentacion.

Garantia

Los defectos o los daños de componentes del producto causados por la producción defectuosa se cubren bajo la garantía. Los daños causados con las conditiones siguientes serán reparados o substituidos bajo jurisdiection de SilverStone.

1. El uso de(acuerdo con instruetiones dados en este manual, sin uso erroneo, uso excessivo, u.
   otros aconteciones inadequados.
2. Danos no causados por el desastre natural (trueno, fuego, terremoto, inundacion, sal, viento, insectos, animales etc...)
3. El producto no es desmontado, modificado, o reparado. Componentes no desmontados o no substituidos.
4. Lamarca/etiquetas de garantía no son quitados ni rotos.

La perdida o los días causados por conditiones con exception deunas Mentionadas arriba no está cubiertos bajo la garantía.
