STRIDER ESSENTIAL ST60F-ES 80PLUS - Alimentation pour ordinateur SILVERSTONE - Notice d'utilisation et mode d'emploi gratuit

Type de produit	Alimentation pour ordinateur
Marque	SILVERSTONE
Modèle	STRIDER ESSENTIAL ST60F-ES 80PLUS
Puissance nominale	600 W
Certification	80 PLUS
Facteur de forme	ATX
Tension d'entrée	100-240 V AC (avec PFC actif)
Connecteur principal	20+4 broches ATX
Connecteur CPU	1 x 4+4 broches EPS12V
Connecteurs PCI-Express	2 x 6+2 broches PCI-E
Connecteurs SATA	6 x SATA
Connecteurs périphériques	3 x Molex 4 broches
Connecteur pour disquette	1 x FDD 4 broches
Ventilateur	1 x 120 mm
Dimensions (L x l x H)	150 x 140 x 86 mm
Poids	1.8 kg
Protections	OVP, OCP, SCP, OPP
Température de fonctionnement	0°C à 40°C
Entretien	Ne pas ouvrir le boîtier ; utiliser dans un endroit sec ; ne pas obstruer les ouvertures de ventilation.
Sécurité	Contient des tensions dangereuses. Ne pas ouvrir. Débrancher avant toute intervention.
Pièces détachées incluses	Câble d'alimentation secteur, vis de fixation, manuel d'utilisation.
Garantie	Couverture des défauts de fabrication selon les conditions de SilverStone.

FOIRE AUX QUESTIONS - STRIDER ESSENTIAL ST60F-ES 80PLUS SILVERSTONE

Comment installer l'alimentation STRIDER ESSENTIAL ST60F-ES ?

Assurez-vous que l'alimentation est débranchée. Connectez d'abord le câble ATX 24 broches à la carte mère, puis le câble CPU 4+4 broches. Fixez l'alimentation dans le boîtier, branchez les câbles PCI-E pour la carte graphique si nécessaire, et les câbles SATA pour les disques. Enfin, branchez le câble secteur et mettez l'interrupteur sur I.

Quels connecteurs sont fournis avec ce modèle ?

Le STRIDER ESSENTIAL ST60F-ES inclut : 1 connecteur ATX 20+4 broches, 1 connecteur EPS 4+4 broches, 2 connecteurs PCI-E 6+2 broches, 6 connecteurs SATA, 3 connecteurs Molex 4 broches, et 1 connecteur FDD 4 broches.

Que faire si l'alimentation ne démarre pas ?

Vérifiez que l'interrupteur est sur I, que le câble secteur est bien branché, et que la tension sélectionnée (115V/230V) correspond à votre région (uniquement pour les modèles sans PFC). Attendez 5 minutes après avoir mis l'interrupteur sur O pour réinitialiser les protections, puis réessayez.

Puis-je ouvrir l'alimentation pour la nettoyer ou la réparer ?

Non, l'alimentation contient des tensions dangereuses. Ne jamais ouvrir le boîtier, cela annule la garantie et présente un risque d'électrocution. Nettoyez uniquement l'extérieur avec un chiffon sec.

Quelle est la puissance réelle de cette alimentation ?

La puissance nominale est de 600 W sur la ligne +12V, avec une certification 80 PLUS garantissant une efficacité d'au moins 80% à charge typique.

Cette alimentation est-elle compatible avec ma carte mère ?

Oui, elle est compatible avec toutes les cartes mères ATX, BTX, et les serveurs EEB/CEB grâce au connecteur 20+4 broches et au connecteur CPU 4+4 broches.

Comment remplacer une ancienne alimentation par ce modèle ?

Éteignez le système et mettez l'interrupteur sur O. Débranchez le câble secteur. Retirez tous les câbles de l'ancienne alimentation. Démontez-la du boîtier. Installez la nouvelle en suivant les étapes d'installation standard (brancher les câbles, fixer, rebrancher).

Quels sont les dispositifs de protection ?

L'alimentation est protégée contre les surtensions (OVP), les surintensités (OCP), les courts-circuits (SCP), et les surcharges (OPP). Ces protections se réinitialisent automatiquement après quelques minutes.

Puis-je utiliser une rallonge secteur ?

Il est déconseillé d'utiliser une rallonge. Si nécessaire, évitez de brancher d'autres appareils énergivores (TV, amplificateur) sur la même rallonge.

Que couvre la garantie ?

La garantie couvre les défauts de fabrication. Elle ne s'applique pas en cas d'ouverture du boîtier, de modification, d'utilisation non conforme, ou de dommages liés à des catastrophes naturelles.

MODE D'EMPLOI STRIDER ESSENTIAL ST60F-ES 80PLUS SILVERSTONE

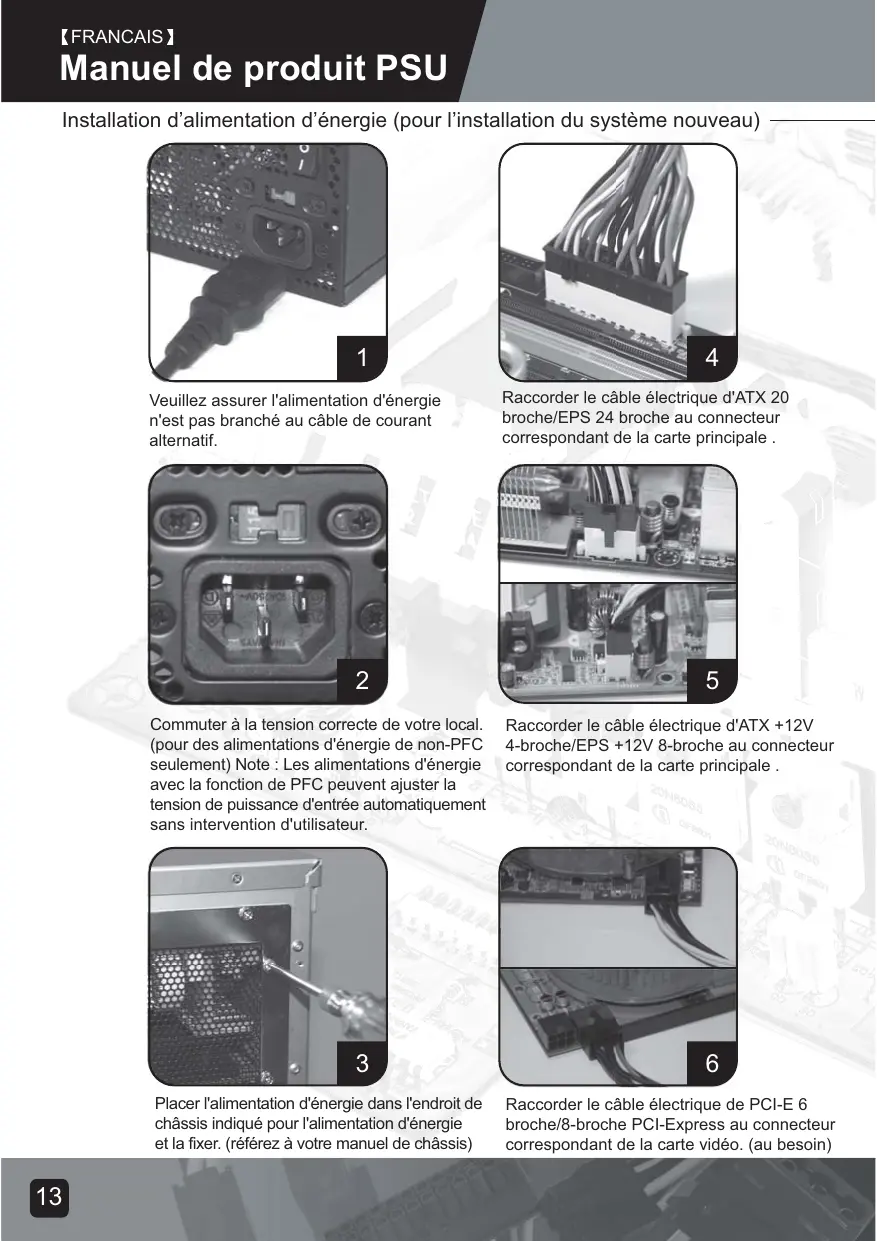

Installation d'alimentation d'énergie (pour l'installation du système nouveau)

Veuillez assurer que l'alimentation d'énergie n'est pas branchée au cable de courant alternatif.

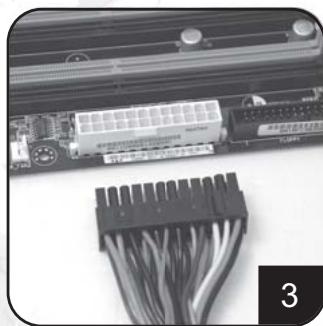

Raccorder le cable electrique d'ATX 20broche/EPS 24 broche au connecteurcorrespondant de la carte principale.

Commuter à la tension correcte de votre local. (pour des alimentations d'énergie de non-PFC seulement) Note : Les alimentations d'énergie avec la fonction de PFC peuvent ajuster la tension de puissance d'entrée automatiquement sans intervention d'utilisateur.

Raccorder le câble électrique d'ATX +12V 4-broche/EPS +12V 8-broche au connecteur correspondant de la carte principale.

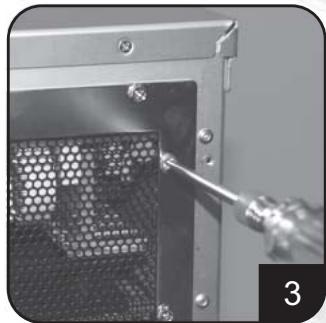

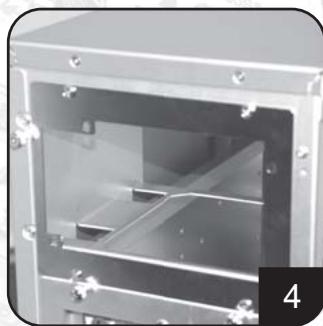

Placer l'alimentation d'énergie dans l'endroit de châssis indiqué pour l'alimentation d'énergie et la fixer. (référez à votre manuel de châssis)

Raccorder le câble électrique de PCI-E 6 broches/8-broches PCI-Express au connecteur correspondant de la carte vidéo. (au besoin)

Installation de l'alimentation d'énergie (pour l'installation du système nouveau)

Raccorder les câbles électriques de SATA au lecteur dur ou aux dispositifs de SATA.

Raccorder le petit cable électrique de 4-broche au lecteur de disque couples ou à d'autres dispositifs compatibles

Raccorder le câbles électriques périphériques 4-broche aux lecteur dur IDE, au lecteur optiques ou à d'autres dispositifs.

Réinstaller le couvercle du châssis, et la fixer. (Référez-vous à l'installation du châssis).

Raccorder les câbles électriques périphériques de 4 broches aux ventilateurs en utilisant les connecteurs périphériques. (Variété de C. C +12V).

Raccorder le câble de courant alternatif à l'alimentation d'énergie. (Attention : veuillez ne pas utiliser la douille de prolongation, si l'utilisation de la douille de prolongation est nécessaire, évitez l'utilisation combinée avec d'autres appareils électroménagers de puissance plus élevée tels que TV, l'amplificateur audio, etc...).

Installation d'alimentation d'énergie (pour l'installation du système nouveau)

Allumer l'alimentation d'énergie par le changement au mode de « I » (entrée-sortie).

Attention: L'alimentation d'énergie est en Standby.

Le système en marche et en arrêt est commandé par la carte principale. (Référez-vous au manuel de carte principale).

Installation d'alimentation d'énergie (pour le remplacement)

Après la mise hors tension du système, commuter l'alimentation d'énergie à la position de « O » pour désactiver le système de Standby et s'assurer que le système se branche à la source de puissance.

Enlever le câble de courant alternatif de l'alimentation d'énergie.

Enlever tous les câbles d'alimentation d'énergie branchés à la carte vidéo de carte principale et, au lecteur dur et à tout autre dispositif.

Enlever l'alimentation d'énergie du châssis. (Référez-vous au manuel de l'installation de votre châssis.)

1. Référez-vous à l'étape 1 « l'installation d'alimentation d'énergie (pour l'installation du système nouveau) »

Notes et attentions d'utilisation d'alimentation d'énergie.

1. L'alimentation d'énergie inclut la tension dangereuse; veuillez ne pas ouvrir l'alimentation d'énergie en aucune condition. Une fois que la clôture d'alimentation d'énergie est ouverte, elle ne sera plus couverte par la garantie.
2. Veuillez employer l'alimentation d'énergie dans des environnements secs.
3. N'obstruer, insérer, ni mettre rien dans les passages et ouverture de l'alimentation d'énergie.
4. Le câble à C. A. inclus avec l'alimentation d'énergie a été strictement examiné par l'usine pour des défauts et la qualité, utiliser seulement le câble à C. A. fourni avec votre alimentation d'énergie. Le câble de courant alternatif fabriqué par un tiers peut produire des résultats incompatibles et probablement endommager toute alimentation de système ou d'énergie.
5. Ce produit est conçu pour l'usage d'intérieur seulement.

Dépannage

Si votre alimentation d'énergie ne fonctionne pas correctement, référez-vous aux étapes suivantes :

1. Veuillez s'assurer que le commutateur de tension est en mode correct pour l'usage dans votre endroit (115V ou 230V). (pour des alimentations d'énergie sans fonction de PFC seulement)
2. Veuillez s'assurer que le câble de courant alternatif est raccordé à l'alimentation d'énergie.
3. Veuillez s'assurer que le mode « l » de l'alimentation « d'énergie entrée-sortie » est choisi.
4. Vérifier une deuxième fois pour voir si tous les cartes vidéo de carte principale, lecteurs durs, et câbles de dispositifs sont branchés correctement.
5. Veuillez arrêter l'alimentation d'énergie en commutant « entrée-sortie » au mode de « O ». Attendez approximativement 5 minutes pour que l'alimentation d'énergie remette à zéro ses mécanismes de protection, puis alimenter le mode de « I » et redémarrer le système.

ATTENTION : L'alimentation d'énergie inclut la tension dangereuse ; veuillez ne pas ouvrir l'alimentation d'énergie dans aucune circonstance. Une fois que la clôture d'alimentation d'énergie est ouverte, elle ne sera plus couverte sous la garantie.

Connecteurs d'alimentation d'énergie

ORANGE +3.3V

Connecteur de puissance d'eps de carte principale 24-broche.

Supporter la dernière carte principale de ATX/BTX PC.

Supporter carte principale de serveur d'EEB/CEB/poste de travail.

ORANGE +3.3V

ORANGE +3.3V

BLACK GND

RED +5V

BLACK GND BFD 5V

RED +5V BLACK ON

BLACK GND CREX PS ON

GREY F3-ON BURPLE +5Vcb

YELLOW +12V

ORANGE +3.31

BLUE -12V

BLACK GND

GREEN PS-ON

BLACK GND BLACK GND

BLACK GND BLACK GND

BLAN/C

N/C BED +5V

RED +3V RED +5V

Connecteur de puissance de carte principale ATX 20-broche

Supporter carte principale ATX PC.

5.3

BLACK GND

BLACK GND BLACK

BLACK GND BLACK GND

BLACK GND

YELLOW +12V

YELLOW +12V

YELLOW +12V

YELLOW +12V

5.4

BLACK GND

BLACK GND

YELLOW +12V

YELLOW +12V

Connecteur de puissance EPS 8-broche CPU +12V

Supporter serveur/ poste de travail CPU Duel.

Supporter le système de CPU singulier dernier.

Connecteur de puissance ATX 4-broche CPU +12V

Supporter le système de CPU singulier dernier.

5.5

YELLOW 12V

YELLOW +12V YELLOW +12V

YELLOW +12V YELLOW +12V

YELLOW +12V

BLACK GND

BLACK SENS

BLACK GND

GND

SENSE

GND

Connecteur de puissance pci-e 6-broche.

Supporter la carte vidéo gamme haute PCI-Express, certaines cartes vidéo à gamme haute peut exiger deux connecteurs à PCI-E 6-broche.

5.6

5.6

YELLOW +12V

YELLOW +12V YELLOW +12V

YELLOW +12V

BLACK SENSE

BLACK

BLACK

BLACK

BLACK

GND

SENSE

GND

GND

Connecteur de puissance pci-e 8 broche.

Supporter la carte vidéo gamme haute PCI-Express, certaines cartes vidéo à gamme haute peut exiger deux connecteurs à PCI-E 8-broche.

5.7

YELLOW +12V

BLACK GND

RED +5V

BLACK GND

ORANGE +3.3V

5.8

YELLOW +12V

BLACK GND

BLACK GND

RED +5V

5.9

YELLOW +12V

BLACK GND

BLACK GND

RED +5V

Connecteur de puissance de disque dur SATA

Supporter lecteur de disque dur dernier SATA.

Connecteur de puissance standard périphérique 4-broche

Supporter lecteur dur IDE/SCSI, lecteur optique, ventilateur, etc....

Petit connecteur de puissanceouplede4-broche.

Supporter dispositif de couple standard ou dispositifs compatibles.

Connecteurs d'alimentation d'énergie

Le fil convertissant

au connecteur à 8 broches EPS pour convertir au connecteur d'ATX 4-broches

Attention:

1. Veuillez arrêter votre système et commuter au mode de « O » sur l'alimentation d'énergie avant de brancher ou de débrancher des connecteurs de puissance.

Les connecteurs montrés ci-dessus peuvent différer selon le modèle de leur alimentation d'énergie.

Garantie

Les défauts ou les dommages aux composants du produit resulting du produit défectueux sont couverts sous la garantie.

Les dommages résultant dans les conditions suivantes seront réparés ou remplacés sous la juridiction de SilverStone.

1. L'utilisation selon des instructions fournies dans ce manuel, sans l'abus, ou d'autres actions inadéquates.
2. Dommages non provoqués par désastre normal (tonnerre, feu, tremblement de terre, inondation, sel, vent, insectes, animaux etc...)
3. Le produit n'est pas démonté, modifié, ou fixé. Composants non démontés ou replacés.
4. La marque/autocollants de garantie n'est pas enlevée ni cassée.

Les dommages résultant de conditions autres que ceux énumérés ci-dessus ne sont pas couverts sous la garantie.
