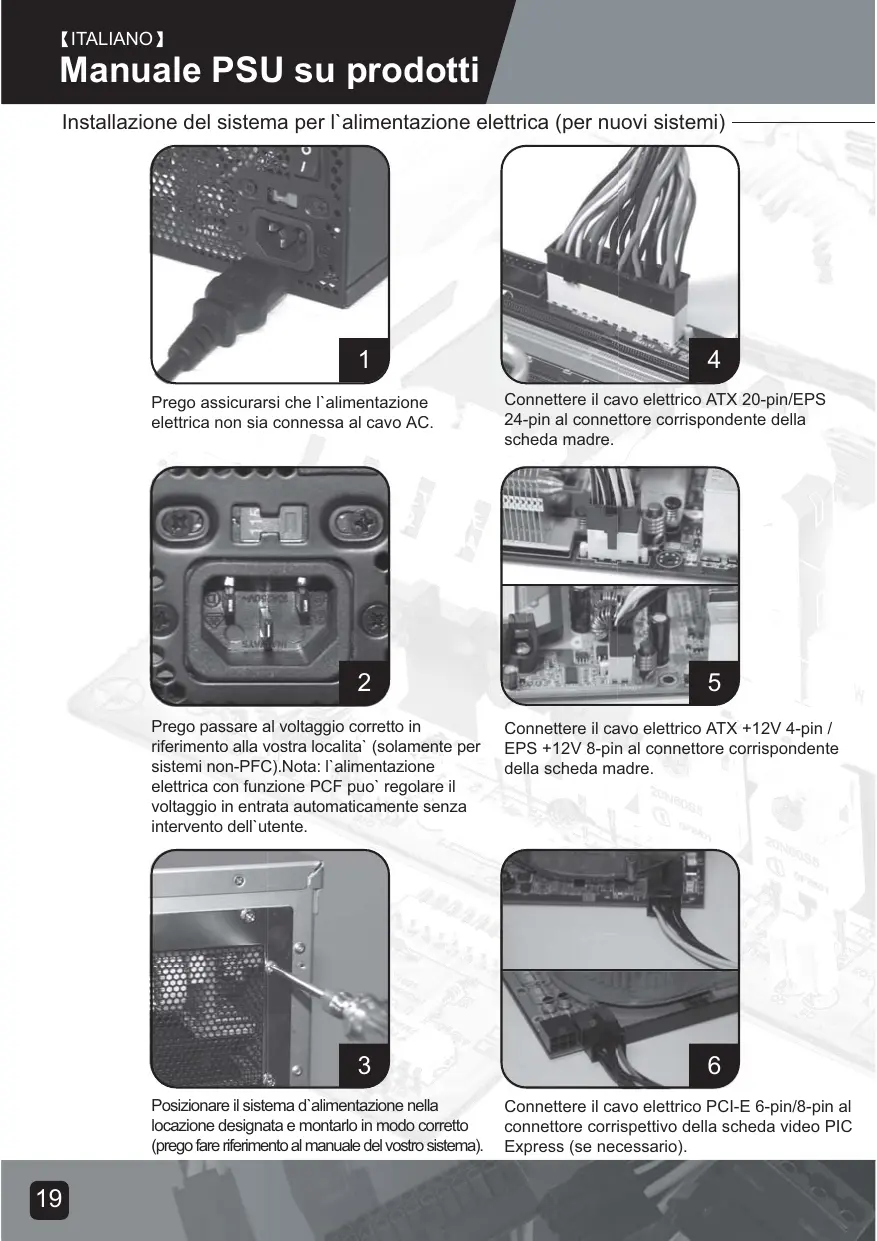

Installazione del sistema per l'alimentazione elettrica (per nuovi sistemi)

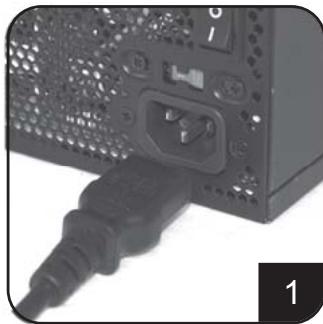

Prego assicurarsi che l'alimentazione elettrica non sia connessa al cavo AC.

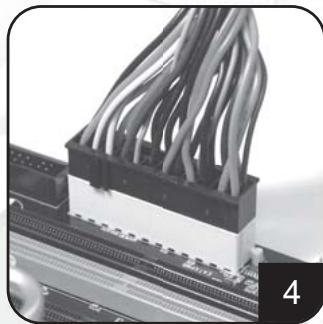

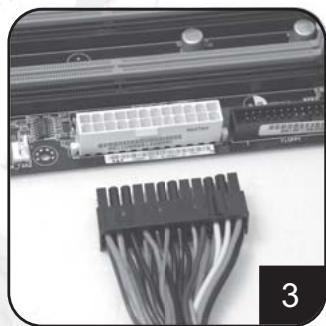

Connettere il cavo elettrico ATX 20-pin/EPS 24-pin al connetto correpondente della scheda madre.

Prego passare al voltaggio corretto in riferimento alla vostra localita' (solamente per sistemi non-PFC).Note: l'alimentazione elettrica con funzione PCF puo regolare il voltaggio in entrata automaticamente alla intervento dell'utente.

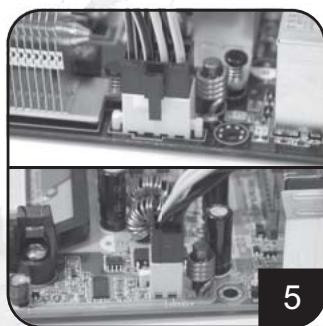

Connettere il cavo elettrico ATX +12V 4-pin / EPS +12V 8-pin al connettre corrispondente della schedamadre.

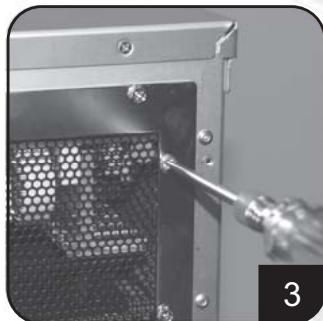

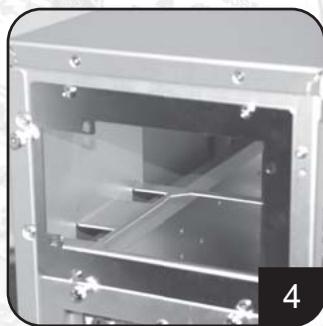

Posizione il sistema d'alimentazione nella locazione designata e montarlo in modo corretto (prego fare riferimento al manuale del vostro sistema).

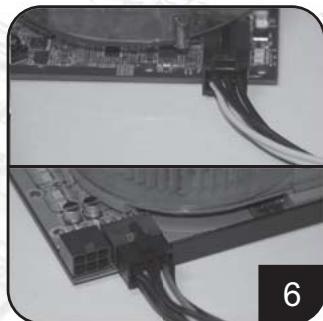

Connettere il cavo elettrico PCI-E 6-pin/8-pin al connettore corrispettivo della scheda video PIC Express (se necessario).

Manuale PSU su prodotti

Installazione del sistema per l'alimentazione elettrica (per nuovi sistemi)

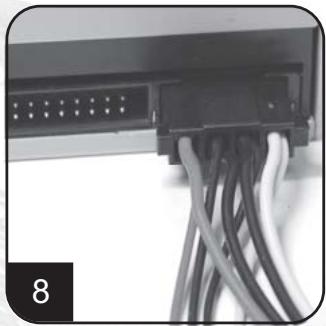

Connettere i cavi elettrica SATA all'hard drive SATA oppure alle autres unita'.

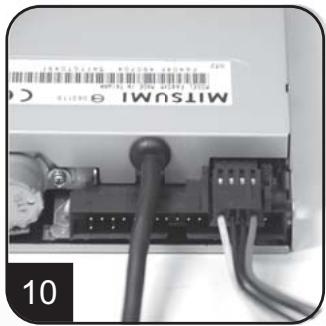

Connettere il cavo elettrico ridotto a 4-pin ai drive floppy oppure ad altri appearecchi compatibili.

Connettere i cavi elettrici della periferica a 4-pin all'hard drive IDE, drive ottici oppure altre unita'.

Rimontare il coperchio del sistema e chiuderlo in modo corretto (pregofare riferimento all'installazione del telaio).

Connettere i cavi elettrici della periferica a 4-pin alle ventole usando i connettori periferici (varieta · DC+12V).

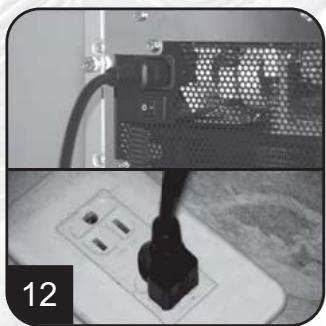

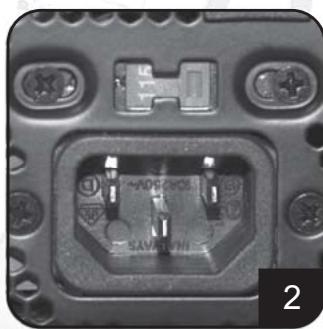

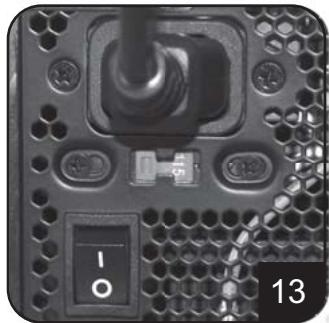

Connettere il cavo elettrico AC all'alimentazione elettrica (attenzione:prego non usare la prolunga elettrica, se e' necessario l'uso di una prolunga, evitare di combinarla con apparecchiture ad alto voltaggio come TV, amplificatori audio, ecc...).

Manuale PSU su prodotti

Installazione del sistema per l'alimentazione elettrica (per nuovi sistemi)

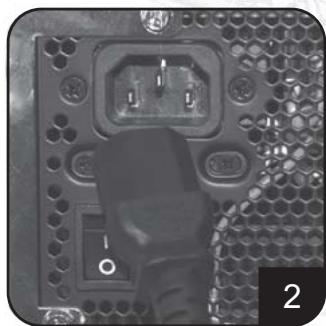

Accendere l'unita passando a modalita "I" (I/O).
Attenzione: il systema d'alimentazione e in modalita di attesa.
L'accensione/spegnimento del systema sono controllati da
scheda madre (prego fare riferimento al manuale della
scheda madre).

Installazione del sistema d'alimentazione elettrica (per sostituzione)

Dopo aver spento ilsystema,impostare il systemasu posizione *O per disabilitare la funzione di attesa ed assicurarsi che il systema non stia prelevando altra energia.

Rimuovere tutti i cavi elettrici connessi alla schedamadre, scheda video,hard drive ed alte apparentecchiature.

Rimuovere il cavo AC alla presa elettrica.

Rimuovere ilsystemadi alimentazione elettrica dal telatio(pregofare riferimento al manuale d'installazione delvostoystema).

1. Prego fare riferimento alla Procedure1 di "Installazione del sistema per l'alimentazione elettrica" (per i nuovi assemblaggi).

Note e cautele sull'uso delsystema per la fornitura elettrica

1. Ilsystema per la fornitura elettrica include alto voltaggio pericoloso; prego non aprire la struttura dell'unita' per nessun dato. Una volta che il systeme e' stato aperto, la garanzia automaticamente divieneULLA.
2. Prego usare ilsystema solamente in luoghi sicuri ed asciutti.
3. Prego non ostruire, inserire oppuregettare sulla all'interno delle presedaria del systema.
4. Il cavo AC accluso alsysteme e' stato severamente analizzato ed e' esente da alcun tipo di difetti qualitativi, prego usare solamente il cavo AC fornito con ilsystema. Un cavo AC non approvato o consigliato dal construttore del systema elettrico potrebbe risultare incompatibile e danneqiare il vostro systema o la presa elettrica.
5. Questo prodotto e' stato designato per uso solamente interno.

Ricerca e soluzione dei problemi

Se il vostroistema non funziona correttamente, prego fare riferimento alla seguente procedura:

1. Prego assicurarsi che il selettore del voltaggio sia stato positizzato nel modo corretto (115V oppure 230V) (solamente per sistemi d'alimentazioni alla PFC).
2. Prego assicurarsi che il cavo AC sia connesso alsystema.
3. Prego assicurarsi che il "I/O" del sistema sia in modalita "I".
4. Prego controllare attendamente che la schedamadre, le schede video, l'hard drive ed i cavi degli apparecchi siano connessi correttamente.
5. Prego spegnere ilsystema spostando il selettore "I/O" in modalita "O". Attendere circa 5 minuti per permettere che I'unita' attivi meccanismi di protezione, quando passare a modalita "I" e riavviare il systema.

Attenzione :Ilsystema per la fornitura elettrica include alto voltaggio pericoloso; prego non aprire la struttura dell'unita' per nessun dato. Una volta che il systeme è stato aperto, la garanzia automaticamente diviene nulla.

Connettori di alimentazione elettrica

ORANGE +3.3V

Connettori di alimentazione elettrica per schedamadre EPS 24-pin

Supporto delle piu recenti schedemadri ATX/BTX PC. Supporto dei server EEB/CEB/Stazioni di lavoro per schede madri

ORANGE +3.3V

ORANGE +3.3V

BLACK GND

RED +5V BLACK CNG

BLACK GND RED +5V

BLACK GND

GREY PS-ON

PURPLE +5Vsb

YELLOW +12V

ORANGE +3.31

BLUE -12V

BLACK GND

GREEN PS-ON TRENTON

BLACK GND 1201 GND

BLACK GND BLACK GND

BLAN/C

RED +5V

RED +5V

Connettori di alimentazione elettrica per schedamadre ATX 20-pin

Supporto per schedamadre ATX-PC

BLACK GND

BLACK GND

BLACK GND

BLACK GND

YELLOW +12V

YELLOW +12V

YELLOW +12V

YELLOW +12V

BLACK GND

BLACK GND

YELLOW +12V

YELLOW +12V

Connettere elettroco EPS 8-pin CPU +12V

Supporto Dual CPU server/ stazione di lavoro

Supporto dei piu recenti sistemi CPU

Connettore elettrico ATX 4-pin CPU +12V

Supporto dei piu recenti sistemi CPU

YELLOW +12V

YELLOW +12V

YELLOW +12V

BLACK GND

BLACK SENS

BLACK GND

GND

SENSE

GND

Connettore elettrico PCI-E 6-pin

Supporto scheda video high-end PCI-Express, alcune schede video high-end possono richiedere due connettori PCI-E 6 pin.

YELLOW +12V

BLACK GND

RED +5V

BLACK GND

ORANGE +3.3V

YELLOW +12V

BLACK GND

BLACK GND

RED +5V

YELLOW +12V

BLACK GND

BLACK GND

RED +5V

Connettori elettrici PCI-E 8 pin

Supporto schede video high-end PCI-Express, alcune schede video high-end possono richiedere due connettori PCI-E 8 pin.

Connettore elettrico disco rigido SATA

Supporto delle per i più recenti hard disc SATA ed altre apparecchiature

Connettore elettrico periferico Standard 4-pin

Supporto per hard drive IDE/SCSI, drive ottici, ventole, ecc...

Connettore elettrico ridotto floppy 4-pin

Supporto per drive floppy standard oppure apparecchiature compatibili

Il cavo di conversione

connettore EPS 8 al fine di effettuare la conversione in ATX 4

Attenzione:

1. Prego spegnere il vostro sistema e passare a modalita "O" sulsystema elettrico prima di collegare oppure scollegare i connettori elettrici.
2. Tutti i connettori sono designati per prevenire connessioni non corrette. Se non epossible connetterli, prego controllare che la direzione e la tipologia dei connettori usata sia corretta prima di tentare nuovamente la connessione. Non forzare il connettore durante la connessione al fine di evitare danni all'unita oppure alsystema.
3. Il cavo di conversione (imagine 5.10) puo` solamente essere allegations al connettore EPS 8 al fine di effettuare la conversione in ATX 4. Una connessione non corretta potrebber danneggiare la presa elettrica oppure l'apparecchio.

I connettori nostrati qui sopra possono differire dl vosto modello di sistema d'alimentazione elettrica.
