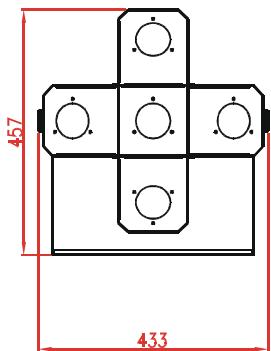

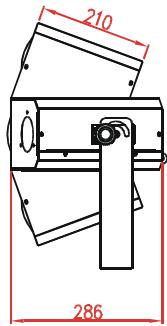

Dimensions approximatives	Dimensions compactes adaptées aux installations variées
Poids	Poids léger pour une manipulation facile
Compatibilités	Compatible avec divers systèmes de contrôle DMX
Type de batterie	Non applicable (fonctionne sur secteur)
Tension	220V
Puissance	Consommation énergétique optimisée
Fonctions principales	Effets de lumière, changement de couleur, modes automatiques et son à lumière
Entretien et nettoyage	Nettoyage régulier avec un chiffon doux, éviter l'humidité
Pièces détachées et réparabilité	Disponibilité de pièces détachées pour maintenance
Sécurité	Certifications de sécurité conformes aux normes européennes
Informations générales utiles	Idéal pour les événements, concerts et installations permanentes

FOIRE AUX QUESTIONS - LED CROSSFIRE SYNQ AUDIO RESEARCH

Comment puis-je installer le SYNQ AUDIO RESEARCH LED CROSSFIRE ?

Pour installer le SYNQ AUDIO RESEARCH LED CROSSFIRE, suivez le manuel d'utilisation fourni avec le produit. Assurez-vous de le fixer solidement et de le connecter à une source d'alimentation appropriée.

Pourquoi les lumières ne s'allument-elles pas ?

Vérifiez que le produit est correctement alimenté et que les connexions sont sécurisées. Assurez-vous également que l'interrupteur est en position 'ON'.

Comment régler l'intensité lumineuse du SYNQ AUDIO RESEARCH LED CROSSFIRE ?

Utilisez le contrôleur fourni pour ajuster l'intensité lumineuse selon vos préférences. Consultez le manuel pour des instructions détaillées.

Le produit fait du bruit lorsque je l'allume, est-ce normal ?

Un léger bruit au démarrage peut être normal. Cependant, si le bruit persiste ou devient plus fort, vérifiez les connexions et contactez le service client si nécessaire.

Comment puis-je nettoyer le SYNQ AUDIO RESEARCH LED CROSSFIRE ?

Éteignez le produit et débranchez-le avant de le nettoyer. Utilisez un chiffon doux et sec pour essuyer la surface. Évitez les produits chimiques agressifs.

Quelle est la durée de vie des LED dans le SYNQ AUDIO RESEARCH LED CROSSFIRE ?

Les LED sont conçues pour durer en moyenne 50 000 heures, selon les conditions d'utilisation et d'entretien.

Que faire si le produit ne répond pas aux commandes du contrôleur ?

Assurez-vous que les piles du contrôleur sont chargées et que vous êtes dans la portée. Si le problème persiste, réinitialisez le produit en le débranchant puis en le rebranchant.

Est-ce que le SYNQ AUDIO RESEARCH LED CROSSFIRE est compatible avec d'autres équipements audio ?

Oui, le SYNQ AUDIO RESEARCH LED CROSSFIRE est conçu pour être compatible avec la plupart des équipements audio. Assurez-vous de vérifier les spécifications de connexion.

Où puis-je trouver des pièces de rechange pour le SYNQ AUDIO RESEARCH LED CROSSFIRE ?

Vous pouvez trouver des pièces de rechange auprès de votre revendeur local ou en ligne sur le site officiel de SYNQ AUDIO RESEARCH.

MODE D'EMPLOI LED CROSSFIRE SYNQ AUDIO RESEARCH

ATTENTION: DANGER! N'exposez jamais la lentille directement aux rayons de soleil, même pendant un bref instant. Ceci peut endommager l'intérieur de l'appareil ou même causer un incendie!

Débarrassez-vous de l'appareil et des piles usagées de manière écologique, conformément aux dispositions légales de votre pays.

Merci d'avoir choisi ce produit JB Systems. Pour votre sécurité et pour une utilisation optimale de toutes les possibilités de l'appareil, lisez attentivement cette notice avant utilisation.

EN VOUS INSCRIVANT POUR LA LETTERD'INFORMATION VOUS SEREZ TOUJOURS TENU AU COURANT DES DERNIÈRES NOUVELLES CONCERNANT NOS PRODUITS: NOUVEAUTÉS, ACTIONS SPEÇIALES, JOURNÉES PORTES OUVERTES, ETC.

SURFEZ SUR: WWW. BEGLEC. COM

Cet appareil ne produit pas d'interférences radio. Il répond aux exigences nationales et européennes. La conformité a été établie et les déclarations et documents correspondants ont été déposés par le fabricant.

• Cet appareil a été conçu pour la production de jours de lumières décoratives et est utilisé dans des spectacles lumineux.
• Effet lumineux faisant usage de LED, d'une puissance et d'un attrait exceptionnels.

Grâce au design spécial, ce puissant effet à LED produit des effets époustouflants très variés!

• Pourvu de 320 LED à haute puissance, répartis sur 5 groupes de LED (R=80 + G=80 + B=80 + W=80):
• Couleurs extrêmement brillantes comparées aux effets fonctionnant avec des lampes halogènes
• Effets nettement plus dynamiques comparés aux effets fonctionnant avec des lampes halogènes. Faisceaux blancs, bleus, rouges et verts, extrêmement denses, un peu comme des rayons lasers.
• Pas de lampes à remplacer!
• Pratiquement aucune production de chaleur
• Consommation de courant très faible
• Poids plume (aucun transfo pour lampes n'est nécessaire)
• Fonction stroboscope ultrarapide.

Excellent programmes intégrés donnant lieu à de splendides light shows qui changent sans arrêt :

Mode autonome : activation sonore via micro interne - Mode maître/esclave : magnifiques shows synchronisés (contrôleur CA-8 / RF-8SET disponibles en option) - DMX maître/esclave: grâce à ce nouveau système révolutionnaire, plusieurs LED Crossfire peuvent fonctionner en mode maître/esclave, tout en étant contrôlées par DMX! Même si les appareils sont connectés dans une chaîne DMX (mini DMX splitter optionnel requis) - DMX: 4 canaux pour le contrôle total des programmes chenillard intégrés, de la vitesse, du strobo et des modes de fonctionnement

• 2 types de contrôle sont disponibles en option:
• CA-8: commande câblée pour un meilleur contrôle des fonctions en mode maître/esclave
• ître/esclave (RF-8SET = "émetteur" RF-8T + "récepteur" RF-8R)
• Écran à 4 chiffres fonctionnant sur base de menus.
• Entrée/sortie d'alimentation par connecteurs IEC : facilite la distribution du courant vers les appareils suivants à l'aide de câbles IEC M/F (disponibles en option)
• Parfait pour différentes applications : discos, clubs, DJ mobile,...

Avant l'utilisation

• Avant d'utiliser cet appareil, assurez-vous de l'absence de dommages liés au transport. En cas de dommages, n'utilisez pas l'appareil et contactez le vendeur.
• Important: Cet appareil a quitté notre usine en parfaite condition et bien emballé. Il est primordial que l'utilisateur suive les instructions de sécurité et avertissements inclus dans ce manuel. La garantie ne s'applique pas en cas de dommage lié à une utilisation incorrecte. Le vendeur ne prend pas la responsabilité des defaults ou de tout problème résultant du fait de n'avoir pas tenu compte des mises en garde de ce manuel.
• Conservez ce manuel dans un endroit sûr pour toute consultation future. Si vous vendez l'appareil, assurez-vous d'y joindre ce manuel également.
• Afin de protégerr l'environnement, merci de recycler les emballages autant que possible.

Vérifiez le contenu:

Vérifiez si l'emballage contient bien les articles suivants:

• Appareil LED CROSSFIRE Mode d'emploi
• Support de fixation Cable d'alimentation

Instructions de sécurité:

RISK OF ELECTRIC SHOCK DO NOT OPEN

ATTENTION: afin de réduire le risque d'électrocution, n'enlevez jamais le couvercle de l'appareil. Il n'y a aucune pièce à l'intérieur de l'appareil que vous puissiez réparer vous-même. Confiez l'entretien uniquement à des techniciens qualifiés.

La flèche dans un triangle met l'utilisateur en garde contre la présence de haute tension sans isolation dans l'appareil, ce qui peut causer un risque d'électrocution.

Un point d'exclamation dans un triangle prévient de la présence d'instructions relatives au fonctionnement et à la maintenance se trouvant dans le manuel fourni avec l'appareil.

Ce symbole signifie : usage uniquement à l'intérieur.

Ce symbole signifie : Lire le mode d'emploi.

• Afin de protégier l'environnement, merci de recycler les emballages autant que possible.
• Un effet lumière neuf peut provoquer de la fumée et/ou une odeur non souhaitée, qui devrait disparaître après quelques minutes.
• Afin d'éviter tout risque d'incendie ou de décharge électrique, ne pas exposer cet appareil à la pluie ou à l'humidité.
• Pour éviter la formation de condensation à l'intérieur de l'appareil, patientez quelques minutes pour laisser l'appareil s'adapter à la température ambiant lorsqu'il arrive dans une pièce chauffée après le transport. La condensation empêche l'appareil de fonctionner manière optimale, et elle peut même causer des dommages.
• Cet appareil est destiné à une utilisation à l'intérieur uniquement.
• Ne pas insérer d'objet métallique ou renverser de liquide dans l'appareil. Aucun objet contenant un liquide, tels que des vases, ne peut être placé sur cet appareil. Cela risquerait de provoquer une décharge électrique ou un dysfonctionnement. Si un corps étranger est introduit dans l'appareil, déconnectez immédiatement de la source d'alimentation.
• Aucune source de flamme nue, telle que des bougies allumées, ne peut être placée sur l'appareil.
• Placez l'appareil dans un endroit bien ventilé, éloigné de tout matériel ou liquide inflammable. L'appareil doit être fixé à 50cm minimum des murs.
• Ne pas couvrir les orifices de ventilation, un risque de surchauffe en résultait.
• Ne pas utiliser l'appareil dans un environnement poussiéreux et le nettoyer régulièrement.
• Ne pas laisser l'appareil à portée des enfants.
• Les personnes non expérimentées ne doivent pas utiliser cet appareil.
• La température ambiente maximale d'utilisation de l'appareil est de 45°C. Ne pas l'utiliser au-delà de cette température. Assurez-vous que la zone au-dessous du lieu d'installation ne compte pas de personnes non concernées pendant le montage, le démontage et les opérations de maintenance.
• Débranche toujours l'appareil si vous ne l'utilisez pas de manière prolongée avant d'entreprandre des réparations.
• Les installations électriques ne peuvent être faites que par du personnel qualifié et conformément aux règlements de sécurité électrique et mécanique en vigueur dans votre pays. Assurez-vous que la tension d'alimentation de la source d'alimentation de la zone dans laquelle vous vous trouvez ne dépasse pas celle indiquée à l'étiquette de l'appareil.
• Le cordon d'alimentation doit toujours être en parfait état. Mettez immédiatement l'unité hors tension si le cordon avait été écrasé ou endommagé. Pour éviter tout risque de choc électrique, le cordon doit être remplacé par le constructeur, son agent ou un technicien qualifié.
• Ne laissez jamais le cordon d'alimentation entrer en contact avec d'autres câbles!
• L'appareil doit être à la masse selon les règles de sécurité.
• Ne pas connecter l'unité à un variateur de luminosité.
• Utilisez toujours des câbles appropriés et certifiés lorsque vous installez l'appareil.
• Pour éviter toute décharge électrique, ne pas ouvrir l'appareil. Il n'y a pas de pièces pouvant être changées par l'utilisateur à l'intérieur.
• Ne jamais réparer ou court-circuiter un fusible. Remplacez systématiquement un fusible endommagé par un fusible de même type et ayant les mêmes spécifications électriques!
• En cas de problèmes de fonctionnement sérieux, arrêtez toute utilisation de l'appareil et contactez votre revendeur immédiatement.
• La carrosserie et les lentilles doivent être remplacées si elles sont visiblement endommagées.
• Utilisez l'emballage d'origine si l'appareil doit être transporté.
• Pour des raisons de sécurité, il est interdit d'apporter une quelconque modification à l'unité non spécifiquement autorisée par les parties responsables.

Important: Ne pas utiliser d'effets en présence de personnes souffrant d'épilepsie.

Installation en hauteur

• Important: L'installation doit être faite par du personnel qualifié uniquement. Une installation incorrecte peut causer des blessures sévères et/ou endommager l'appareil. L'installation en hauteur exige de l'expérience! Les limites de charge doivent être scrupuleusement respectées, du matériel d'installation certifié doit être utilisé, et l'appareil installé doit subir des inspections de sécurité régulièrement.
• Assurez-vous que la zone au-dessous du lieu d'installation ne compte pas de personnes non concernées lors de l'installation, la déinstallation ou la maintenance.
• Placez l'appareil dans un endroit bien ventilé, éloigné de tout matériel ou liquide inflammable. L'appareil doit être fixé à 50cm minimum des murs situés à proximité.
• L'appareil doit être hors de portée du public et en dehors des zones de passage de personnes ou des zones où le public est installé.
• Avant l'installation, assurez-vous que la zone d'installation pourra supporter, en son point de fixation, un minimum de 10 fois le poids de l'appareil. Utilisez systématiquement un câble de sécurité qui peut supporter 12 fois le poids de l'appareil lors de l'installation. Ce câble de sécurité secondaire doit être installé de manière à ce qu'aucune partie de l'appareil ne puisse descendre de plus de 20 cm si le support principal tombe.
• L'appareil doit être bien fixé, un montage à balancement est dangereux et ne devrait pas être pris en considération!
• Ne pas couvrir les orifices de ventilation pour éviter tout risque de surchauffe. L'utilisateur doit s'assurer que les installations techniques et de sécurité sont bien approuvées par un expert avant la première utilisation. Les installations doivent être inspectées chaque année par du personnel qualifié pour assurer une sécurité optimale.

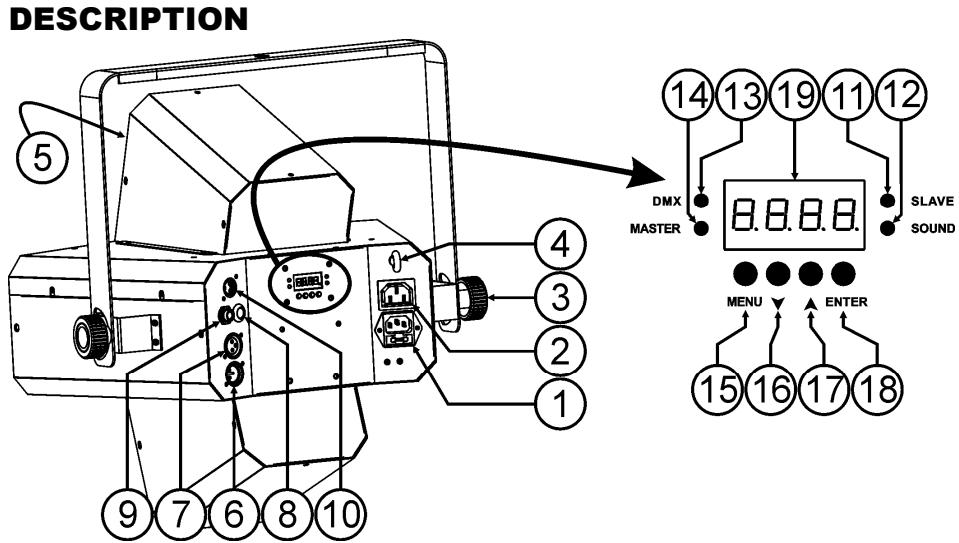

1. Entrée d'alimentation par connecteur IEC avec porte-fusible intégré. Branchez le câble d'alimentation ici.
2. Sortie d'alimentation secteur via connecteur IEC : on peut utiliser un câble spécial IEC afin de connecter cette sortie avec l'entrée secteur de l'appareil suivant afin de faciliter le chainage.
3. Support de fixation, pourvu de 2 leviers de serrage (un de chaque côté de l'appareil) et d'un trou pouvant recevoir un crochet de fixation
4. CEIL de sécurité: utilisé pour attacher un cable de sécurité quand l'appareil est suspendu. (voir paragraphe "installation en hauteur")
5. Lentilles

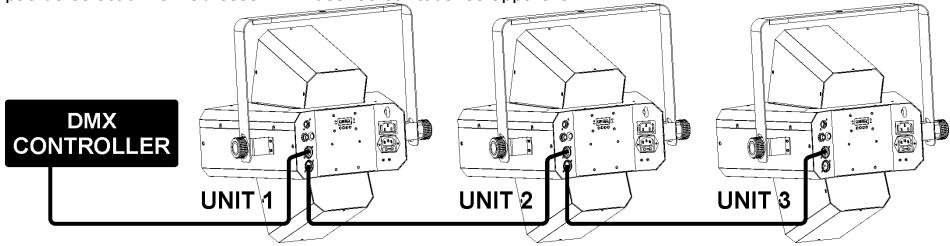

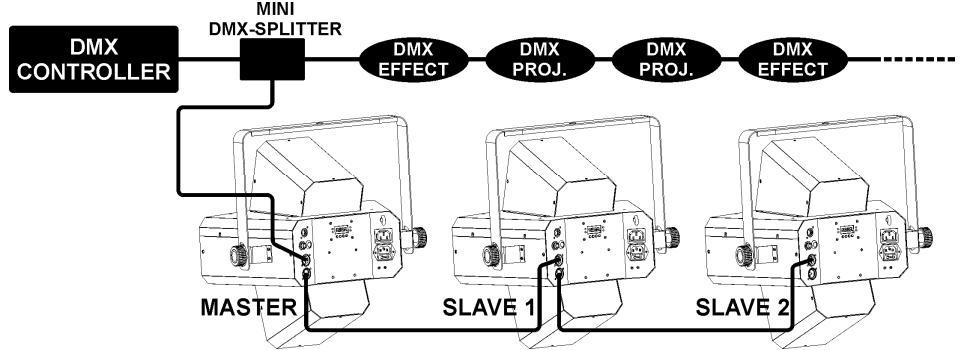

6. Entrée DMX: Connecteur XLR 3pin male permet de connecter des câbles XLR universels. Cette entrée reçoit des instructions provenant d'un contrôleur DMX.
7. Sortie DMX: Connecteur XLR 3pin male permet de connecter le Led Crossfire à l'unité suivante de la chaine DMX.
8. Microphone interne
9. Connecteur jack ¼ stéreo pour relier le contrôleur CA-8 optionnel avec l'appareil.
10. Connecteur Din à 5 broches qui est utilisé pour raccorder le récepteur RF-8R du système de commande à distance sans fil.
11. LED 'SLAVE': elle est allumée quand l'appareil est en mode esclave
12. LED 'SOUND': elle clignote suivant le rythme de la musique quand l'appareil est en mode audio
13. LED 'DMX': elle est allumée quand l'appareil reçoit un signal DMX
14. LED 'MASTER': elle est allumée quand l'appareil est utilisé en tant qu'appareil maître

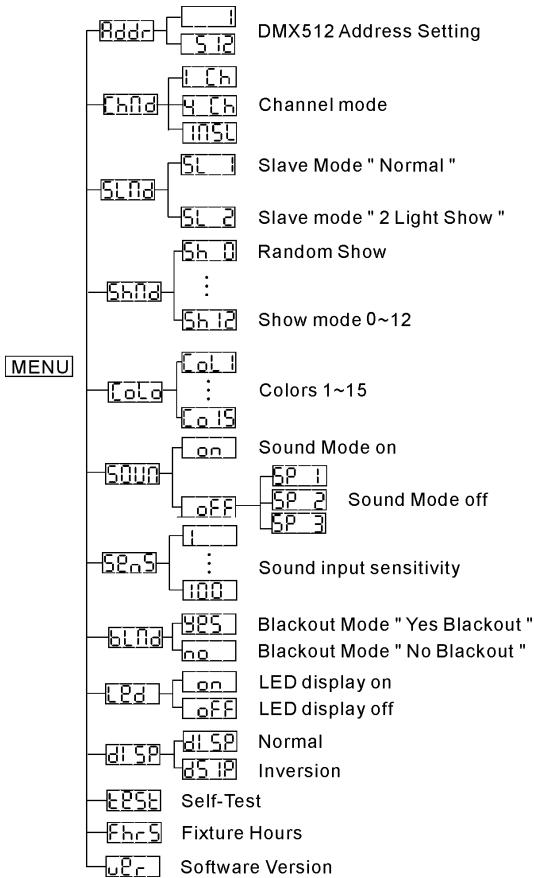

15. Touche 'MENU': utilisée pour sélectionner les différents chapitres du menu
16. Touche 'DOWN': utilisée pour reculer dans le menu et pour diminuer les valeurs affichées par l'écran.
17. Touche 'UP': utilisée pour avancer dans le menu et pour augmenter les valeurs affichées par l'écran.
18. Touche 'ENTER': utilisez pour confirmer votre sélection.
19. L'écran montre les différents menus et les fonctions sélectionnées.

Comment regler l'appareil

• Pour sélectionner une option du menu, appuyez sur la touche MENU jusqu'à ce que la fonction désirée apparaisse à l'écran.
• Sélectionnez la fonction à l'aide de la touche ENTER. L'écran clignotera.
• Utilisez les touches DOWN et UP pour choisir dans le menu l'option désirée.
• Dès que vous avez sélectionné l'option désirée dans le menu, appuyez sur la touche ENTER pour confirmer. Pour reto ez environ 10 secondes.

Est utilisé pour régler l'adresse de départ dans une configuration DMX.

• Appuyez sur la touche MENU jusqu'à ce que Rddr s'affiche sur l'écran.
• Appuyez sur la touche ENTER, l'écran commence à clignoter. Utilisez les touches DOWN et UP pour changer l'adresse DMX512.
• Quand l'adresse désirée est affichée à l'écran, appuyez sur la touche ENTER pour confirmer votre choix.
• Appuyez pendant 2 secondes sur la touche MENU pour retourner au mode de fonctionnement.

• Appuyez sur la touche MENU jusqu'à ce que les lettres [hfd] soient affichées sur l'écran.
• Appuyez sur la touche ENTER, ce qui a pour conséquence que l'écran commence à clignoter. Utilisez les touches DOWN et UP pour sélectionner le mode [1Ch] (1 Canal), [1MSL] (1 Canal master/slave) ou [4Ch] (4 Canaux).
• Une fois que le mode est sélectionné, appuyez sur la touche ENTER pour confirmer.
• Appuyez pendant 2 secondes sur la touche MENU pour retourner au mode de fonctionnement.

Utilisé pour permettre l'appareil en mode

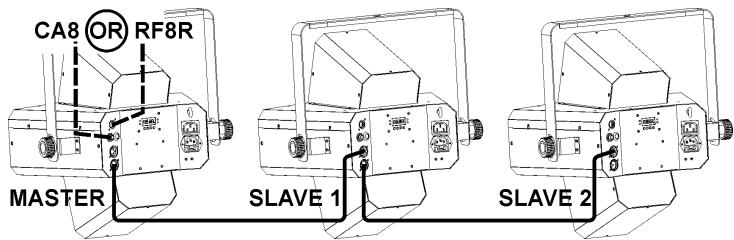

• Appuyez sur la touche MENU jusqu'à ce que SLAVE s'affiche sur l'écran.
• Appuyez sur la touche ENTER, le mode de fonctionnement en cours commence à clignoter à l'écran.
• Utilisez les touches DOWN et UP pour sélectionner (esclave synchronisé au master) ou (esclave synchronisé en opposition par rapport au master).
• Dès que le mode de fonctionnement est affiché à l'écran, appuyez sur la touche ENTER pour confirmer votre choix.
• Appuyez pendant 2 secondes sur la touche MENU pour retourner au mode de fonctionnement.

Mode utilisé pour sélectionner l'un des shows préprogrammés quand on est en mode 'standalone' (autonome) ou en mode 'master/slave' (maître/esclave).

• Appuyez sur la touche MENU jusqu'à ce que Show s'affiche sur l'écran.
• Appuyez sur la touche ENTER, le show en mémoire commence à clignoter à l'écran.

• Utilisez les touches DOWN et UP pour sélectionner un des shows préprogrammés : [sh o] (show aléatoire) ou de [sh 1 à sh 2] (show 12).
• Une fois que le numéro du show désiré clignote à l'écran, appuyez sur la touche ENTER pour l'enregistrer.
• Appuyez pendant 2 secondes sur la touche MENU pour retourner au mode de fonctionnement.

Mode couleur

Si vous le souhaitez, vous pouvez régler l'effet pour qu'il fonctionne avec une seule des 15 couleurs fixes disponibles. Si vous voulez retourner aux shows intégrés, vous nevez simplement sélectionner le mode SHOW et désigner un nouveau show. Vous pouvez sélectionner différents shows et couleurs à l'aide des contrôleurs CA-8/RF-8SET.

• Appuyez sur la touche MENU jusqu'à ce que COI0 s'affiche sur l'écran.
• Appuyez sur la touche ENTER, la couleur actuelle commence à clignoter à l'écran.
• Utilisez les touches DOWN et UP pour sélectionner une des couleurs préprogrammées: Col1 (couleur 1) à Col15 (couleur 15)
• Dès que la couleur souhaitée clignote à l'écran, vous devez appuyer sur la touche ENTER pour confirmer. Appuyez pendant 2 secondes sur la touche MENU pour retourner au mode de fonctionnement.

Est utilisé pour définir si le show sera contrôlé par le micro intégré ou non.

• Appuyez sur la touche MENU jusqu'à ce que SUI s'affiche sur l'écran.
• Appuyez sur la touche ENTER pour sélectionner.
• Utilisez les touches DOWN et UP pour sélectionner un des modes disponibles:
• On (mode son ACTIVÉ) → le show sera piloté par le micro intégré.
• (mode son DÉSACTIVÉ) → le show sera piloté par la vitesse qui a été programmée avec le show.

La vitesse actuelle commence à clignoter à l'écran. Utilisez les touches DOWN et UP pour sélectionner une des 3 vitesses disponibles.

• Appuyez sur ENTER pour confirmer votre choix.
• Appuyez pendant 2 secondes sur la touche MENU pour retourner au mode de fonctionnement.

Vous pouvez adapter la sensibilité d'entrée du micro selon vos besoins. ainsi votre appareil réagira toujours parfaitement à la musique dans n'importe quelle situation!

• Appuyez sur la touche MENU jusqu'à ce que SÉNS s'affiche sur l'écran.
• Appuyez sur la touche ENTER, la valeur actuelle commence à clignoter à l'écran.
• Utilisez les touches DOWN et UP pour sélectionner le niveau de sensibilité : de 0 (sensibilité minimale) à 100 (sensibilité maximale)
• Dès que la valeur souhaitée clignote à l'écran, vous n'avez qu'à appuyer sur la touche ENTER pour confirmer.
• Appuyez pendant 2 secondes sur la touche MENU pour retourner au mode de fonctionnement.

Mode « pas de black-out »: quand aucun signal dmx n'est détecté, l'appareil se met automatiquement à fonctionner en mode master.

• Appuyez sur la touche MENU jusqu'à ce que blfd soit affiché à l'écran.
• Appuyez sur la touche ENTER, la sélection en mémoire commence à clignoter à l'écran.
• Utilisez les touches DOWN et UP pour sélectionner 'YES' (mode black out) ou 'NO' (mode sans black out).
• Dès que le mode de fonctionnement est affiché à l'écran, appuyez sur la touche ENTER pour confirmer votre choix.
• Appuyez pendant 2 secondes sur la touche MENU pour retourner au mode de fonctionnement.

Display on: l'écran est toujours allumé.

Display off: l'écran est éteint quand il n'est pas utilisé.

Appuyez sur la touche MENU jusqu'à ce que l'écran affiché - Appuyez sur la touche ENTER, l'écran commence à clignoter. - Utilisez les touches DOWN et UP pour sélectionner (écran toujours allumé) ou OFF (écran éteint si pas utilisé). - Dès que le mode de fonctionnement est affiché à l'écran, appuyez sur la touche ENTER pour confirmer votre choix. - Appuyez pendant 2 secondes sur la touche MENU pour retourner au mode de fonctionnement.

Display normal : possibilité de dire ce qui est affiché à l'écran quand l'appareil est posé par terre. Display inversion : possibilité de dire ce qui est affiché à l'écran quand l'appareil est suspendu.

• Appuyez sur la touche MENU jusqu'à ce que DISP clignote sur l'écran. (affichage normal) Utilisez la touche ENTER pour changer l'affichage (affichage inversé)
• Appuyez pendant 2 secondes sur la touche MENU pour retourner au mode de fonctionnement.

• Appuyez sur la touche MENU jusqu'à ce que l'ESC clignote sur l'écran.
• Appuyez sur la touche ENTER : the unit will run the built-in programmer for self-test.
• Pour retourner aux fonctions, appuyez sur la touche MENU.
• Appuyez pendant 2 secondes sur la touche MENU pour retourner au mode de fonctionnement.

Vous communiquez le nombre d'heures de service de l'appareil.

• Appuyez sur la touche MENU jusqu'à ce que FhrS clignote à l'écran.
• Appuyez sur la touche ENTER pour que l'appareil affiche le nombre d'heures de service à l'écran.
• Appuyez pendant 2 secondes sur la touche MENU pour retourner au mode de fonctionnement.

Version du logiciel

Fonction utilisée pour montrer sous quelle version du software fonctionne l'appareil.

• Appuyez sur la touche MENU jusqu'à ce que les lettres [Ur] se mettent à clignoter à l'écran.
• Appuyez sur la touche ENTER pour afficher sous quelle version du software fonctionne l'appareil
• Appuyez pendant 2 secondes sur la touche MENU pour retourner au mode de fonctionnement.

Installation electrique + adressage

Important : L'installation électrique devrait être effectuée uniquement par du personnel qualifié,

suivant les normes de sécurité relatives à l'électricité et à la mécanique dans votre pays.

Installation électrique pour 1 appareil en fonctionnement seul:

• Installez simplement le câble secteur. L'appareil commencera fonctionner immédiatement en mode autonome.

Remarque: vous pouvez brancher une commande à distance CA-8 ou RF-8R (RF-8SET) sur l'appareil si vous souhaitez avoir plus de possibilités de contrôle. Référez-vous à la section 'Comment utiliser l'appareil' pour apprendre à effectuer cette procédure correctement.

Installation électrique pour deux ou plusieurs appareils en maître/esclave:

• Branchez de 2 à 16 appareils au maximum ensemble en utilisant des câbles symétriques pour micro donnée qualité. Le premier appareil de la chaîne passera automatiquement en mode master, les autres doivent être mis en mode esclave (SL 1 ou SL 2). Se reporter au chapitre précédent pour de plus amples informations. Assurez-vous que les appareils sont tous branchés sur le secteur.
• Et c'est terminé!

Remarque: vous pouvez brancher une commande à distance CA-8 ou RF-8R (RF-8SET) sur l'appareil maître (master) si vous souhaitez avoir plus de contrôle sur le fonctionnement maître/esclave.

Installation électrique en mode DMX :

• Le protocole DMX est un signal à haute vitesse très utilisé pour contrôler des équipements lumineux intelligents. Vous nevez connecter en guirlande (daisy chaining) votre contrôleur DMX et tous les appareils avec un câble symétrique de bonne qualité.
• Les deux types de connecteurs XLR, ceux à 3 broches comme ceux à 5 broches, peuvent être utilisés ; cependant, les connecteurs à 3 broches se rencontrent plus fréquemment car ils sont compatibles avec les câbles audio symétriques.

Plan de câblage des XLR à 3 broches : Broche 1 = prise de terre ~ broche 2 = signal négatif (-) ~ broche 3 = signal positif (+)

Plan de câblage des XLR à 5 ~ broches 4 et 5 : non utilisées.

• Pour éviter des comportements étranges des effets lumineux dus aux interférences, vous devez utiliser une résistance de bouclage de 90 ohms à 120 ohms en fin de chaîne. Ne jamais utiliser de séparateur de cables en forme de "Y", cela ne fonctionnera pas! Assurez-vous que tous les appareils soient bien connectés au secteur.
• Chaque effet lumineux de la chaîne doit avoir sa propre adresse de départ afin de savoir à quelle commande du contrôleur il doit avoir. Dans le chapitre qui suit, vous apprendrez à régler les adresses DMX.

Configuration DMX traditionnelle:

. N'oubliez pas de sélectionner l'adresse DMX désirée sur tous les appareils.

Configuration DMX spéciale pour l'utilisation de la fonction DMX à 1 canal MAÎTRE/ESCLAVE (1MSL): îne, sauf aux effets LED-CROSSFIRE. Ils seront connectés à l'aide du "Mini DMX-splitter" (disponible en option). Ainsi, les effets LED-CROSSFIRE pourraient fonctionner en mode maître/esclave tout en étant contrôlés par 1 canal DMX.

N'oubliez pas de régler les adresses DMX de tous les appareils. Sur la chaine d'effets LED CROSSFIRE, il suffit de donner une adresse à l'appareil maître, les appareils esclaves seront commandés par l'appareil master.

Comment regler l'adresse de demarrage EXACTE:

Référez-vous au chapitre précédent (réglage de l'adresse DMX-512) pour apprendre à régler l'adresse de départ sur cet appareil. L'adresse de départ de chaque appareil est très importante. Malheureusement il est impossible de vous expliquer dans ce mode d'emploi quel département de démarrage vous devez introduire car cela dépend entièrement du contrôleur que vous utiliserez... veillez donc vous référer au mode d'emploi de votre contrôleur DMX pour savoir quelle adresse vous devez utiliser.

Configuration DMX du LED crossfire:

MODE A 1 CANAL

1CH MODE (1Ch & 1MSL)
250-255	Random
241-249	Chase 25
231-240	Chase 24
221-230	Chase 23
212-220	Chase 22
202-211	Chase 21
192-201	Chase 20
183-191	Chase 19
173-182	Chase 18
163-172	Chase 17
154-162	Chase 16
144-153	Chase 15
134-143	Chase 14
125-133	Chase 13
115-124	Chase 12
105-114	Chase 11
096-104	Chase 10
086-095	Chase 9
076-085	Chase 8
067-075	Chase 7
057-066	Chase 6
047-056	Chase 5
038-046	Chase 4
028-037	Chase 3
018-027	Chase 2
008-017	Chase 1
000-007	Blackout

MODE A 4 CANAUX

Ch1		Ch2		Ch3		Ch4
Function		Chase		Speed		Strobe
Sound Active		235-255	Chase 12	255	Fast	10-255	Slow
Asynchronous show		214-234	Chase 11
130-249	Asynchronous show	192-213	Chase 10
		171-191	Chase 9
		150-170	Chase 8
010-129	Synchronous show	128-149	Chase 7
		107-127	Chase 6
		086-106	Chase 5
		064-085	Chase 4
		043-063	Chase 6
000-009	Off	022-042	Chase 2	000	Slow	0-9	Off
		000-021	Chase 1

Qu'appelle-t-on les effets chenillards (chases = séquences de poursuite)?

Les effets chenillards, ce sont des séries de motifs qui se succèdent en boucle pour créer des effets dynamiques (donc, qui changent sans arrêt).

Quand la valeur de CH1 est réglée entre 009 et 250, on peut utiliser CH2 pour sélectionner 12 effets chenillards différents.

On utilise CH3 pour modifier la vitesse des effets chenillards sélectionnés.

Mode à 1 canal:

Mode de fonctionnement très pratique : vous n'avez besoin que d'un seul canal DMX pour activer 1 des 25 programmes chenillard pilotés par la musique + programme chenillard aléatoire, ou pour simplement allumer ou éteindre l'effet à l'aide d'une commande style 'JB Systems effect commander' (pas besoin de switch pack).

Mode à 1 canal 1MSL:

Mode de fonctionnement semblable au mode à 1 canal classique, mais celui-ci vous permet de faire travailler plusieurs appareils en mode maître/esclave, tout en étant connecté dans une chaine DMX classique! Pour utiliser cette fonction, vous devez connecter l'appareil maître au circuit DMX en utilisant le Mini DMX-splitter optionnel.

Mode à 4 canaux :

Pour un maximum de contrôle sur toutes les fonctions:

• Canal 1: sélection du mode
• Canal 2: sélection des effets.
• Canal 3 : vitesse de l'effet
• Canal 4 : vitesse du stroboscope

Utilisation des commandes CA8 ou RF8SET

Quand vous utilisez l'appareil en mode maître/esclave, nous vous recommandons d'utiliser le contrôleur CA8 ou le set de commande sans fil RF-8SET.

• Contrôleur câble CA-8: Connectez le contrôleur à l'entrée jack de la première unité (master).
• Contrôleur sans fil RF-8SET: le système est composé de 2 éléments:
• RF-8T: petit transmetteur RF qui peut contrôler jusqu'à 5 années lorsqu'au 1960.
• RF-8R: petit récepteur RF qui doit être raccordé au connecteur DIN à 5 broches du LED CROSSFIRE. Voir le manuel d'installation du récepteur pour plus d'informations.

Appuyez sur celle-ci afin d'activer/désactiver la fonction black-out de tous les appareils connectés.

Touches mode/function:

Avec la touche MODE vous pouvez sélectionner 4 modes de fonctionnement différents:

• La LED est éteinte : en utilisant la touche FUNCTION vous pouvez sélectionner la fonction stroboscopique au rythme de la musique.
• La LED allumée : en utilisant la touche FUNCTION vous pouvez sélectionner l'un des shows.
• La LED clignote lentement : En utilisant la touche FUNCTION vous pouvez sélectionner le motif de couleur.
• La LED clignote rapidement : En utilisant la touche FUNCTION vous pouvez sélectionner une des 3 vitesses pour le show sélectionné.

• Assurez-vous que la zone au-dessous du lieu d'installation ne comporte pas de personnes non concernées lors de la maintenance
• Mettez l'appareil hors tension, débranche le cordon d'alimentation et attendez que l'appareil ait refroidi. Pendant l'inspection, les points suivants doivent être vérifiés :
• èces doivent être bien fixées et non corrodées.
• Les niches, fixations et structures de support (plafond, poutres, suspensions) doivent être totalement intactes, sans aucune déformation.
• Lorsqu'une lentille optique est visiblement endommagée (fissure ou éraflures profondes), elle doit être remplaçaee.
• Les câbles doivent être en parfait état et doivent être remplacés immédiatement en cas de détection d'un problème, même bénin.
• Pour protégger l'appareil de toute surchauffe, les ventilateurs (le cas échéant) et les orifices de ventilation doivent être nettoyés tous les mois.

L'intérieur de l'appareil doit être nettoyé chaque année à l'aide d'un aspirateur ou d'un pistonnet à air.

• Le nettoyage des lentilles optiques internes et externes et/ou des miroirs doit être effectué périodiquement pour optimis îner une accumulation de saletés plus importante sur les parties optiques de l'appareil.
• Nettoyez à l'aide d'un chiffon doux avec des produits de nettoyage pour verres normaux.
• Sèchez toujours les parties soigneusement.
• Nettoyez les optiques externes au moins une fois tous les 30 jours.
• Nettoyez les optiques internes au moins une fois tous les 90 jours.

Attention: Nous vous recommandons fortement de faire exécuter le nettoyage interne par du personnel qualifié!

Alimentation:

Consommation :

Fusible:

Contrôle du son:

Connexions DMX:

Canaux DMX utilisés :

Ampoules:

Dimensions:

Poids:

CA 100V-240V, 50/60Hz

40 watts

250V T6,3A lente (20mm verre)

microphone interne

connecteurs XLR mâle / femelle à 3 broches

1 ou 4 canaux

320 LEDs (Rouge=80 + Vert=80 + Bleu=80 + Blanc=80)

457× 433× 286mm

7 kg

Chacune de ces informations peut être modifiée sans avertissement préalable. Vous pouvez télécharger la dernière version de ce mode d'emploi de notre site Web: www.beglec.com
