GEBRUIKSAANWIJZING LED CROSSFIRE SYNQ AUDIO RESEARCH

Gebruiksaanwijzing NL

OPGELET: GEVAAR! stel de lens nooit bloat aan direct zonlicht, zichs gedurende een korteperiode. Dit kan het toestel beschadigen en zichs brand verroorzaken!

NL-VERWIJDEREN VAN HET APPARAAT

Verwijder het toestel en de gebruekte batterijen op een milieuvriendelijkme manier conform de in uw land geldende voorschriften.

Hartelijk dank voor de aankoop van dit JB Systems® product. Om ten volle te kunnen profiteren van alle mogelijkheden en voor uw eigeneiligkeit, gelieve de aanwijzingen zeer zorgvuldig te lezen voor U begint het apparaat te gezruiken.

DOOR U OP ONZE MAILINGLIJST IN TE SCHRIJVEN ONTVANGT U STEEDS DE LAATSTE INFORMATIE OVER ONZE PRODUCTEN: NIEUWIGHEDEN, SPECIALE ACTIES, OPENDEURDAGEN, ENZ.

SURF NAAR: WWW.BEGLEC.COM

KARAKTERISTIEKEN

In dit apparaat is radio-interferentie onderdrukt. Dit product voldoet aan de gangbare Europese en nationale voorschriften. Het is vastgesteld dat het apparaat er zich aan houdt en de desbeteffende verklaringen en documenten zijn door de fabrikant afgevegen.

• Het toestel is ontworpen om decoratieve licheffecten te produceren en kan eventueel worden gebruikt in Lichtshows.
• Dank bij় speciale design produeert dit krachtige LED efect verbluffende gevarieerde Lichtshows!

• Uitgerust met 320 power LED's die verdeldijk over 5 LED clusters (R = 80 + G = 80 + B = 80 + W = 80)

• Extreem helder Kleuren in vergelijking met traditionele halogeenlamp effecten

• Meer dynamisch dan traditionele halogeneinlamp effecten
• Scherpe witte, blauwe, rode en groene laserachtige Lichtstralen
• Geen lampen te verrangen!
  Bijna geen warmteontwikkeling
• Zeer laag verbruik

• Lichtgewicht (geen zware lamptransformatoren)

• Uiterst snelle strobe functie

• Uitstekende ingebouwde programme's voor prachtige afwisselendelicht shows:

• Standalone: werkt op het ritme van de muziek dank zij de ingebouwde microfoon

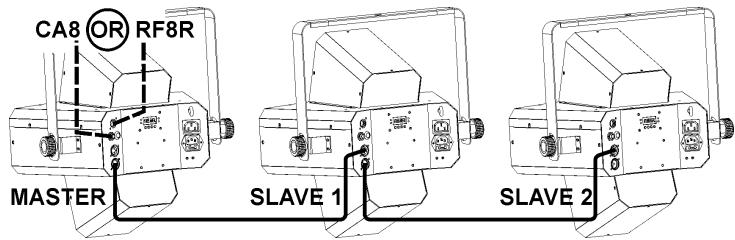

• Master/slave: prachtige gesynchroniseerde shows (CA-8 / RF-8SET controllers in optie verkrijigbaar)

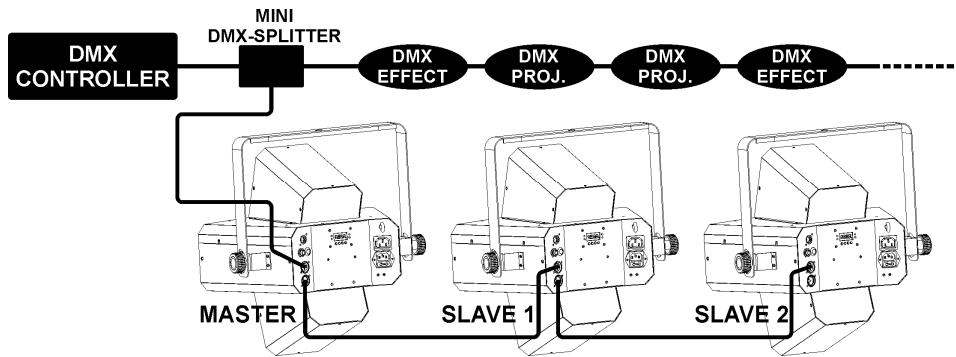

• DMX-master/slave: dank zij deze neue revolutionaire functie kuren de LED Crossfire tostellenden die in master/slave werkken, toch via DMX aangestuurd worden! Zelfs wanner zich op een klassieke DMX ketting aangesloten zich! (optionele mini DMX splitter vereist)

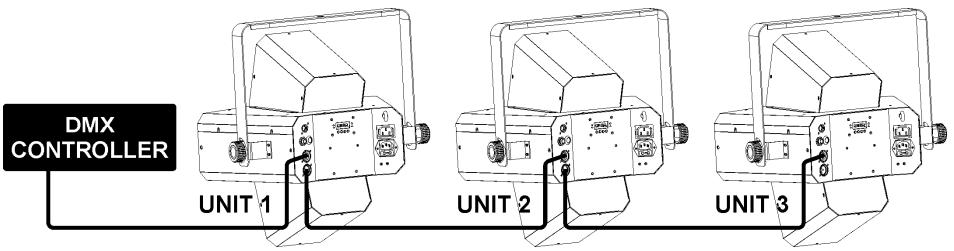

• DMX gestuurd: via 4 kanalen—heeft u de totale contrôle over de chases, snelheid, strobe en werkmodus.

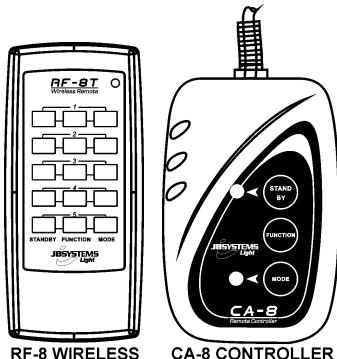

• 2 remote controllers zich in optie verkrijigbaar:

• CA-8: controller met kabel voor een betere controle over de functies in master/slave

• RF-8 Set: draadloos RF systemd voor een betere controle over de functies in master/slave (RF-8SET = RF-8T "zender" + RF-8R "ontvanger")

• Menu display met 4 digits

• IEC in/uitgangen voor het eenvoudig doorverbinden van de stroom waar andere toestellen
• Perfect voor verzillende toepassingen: discotheken, clubs, mobiele DJ's, ...

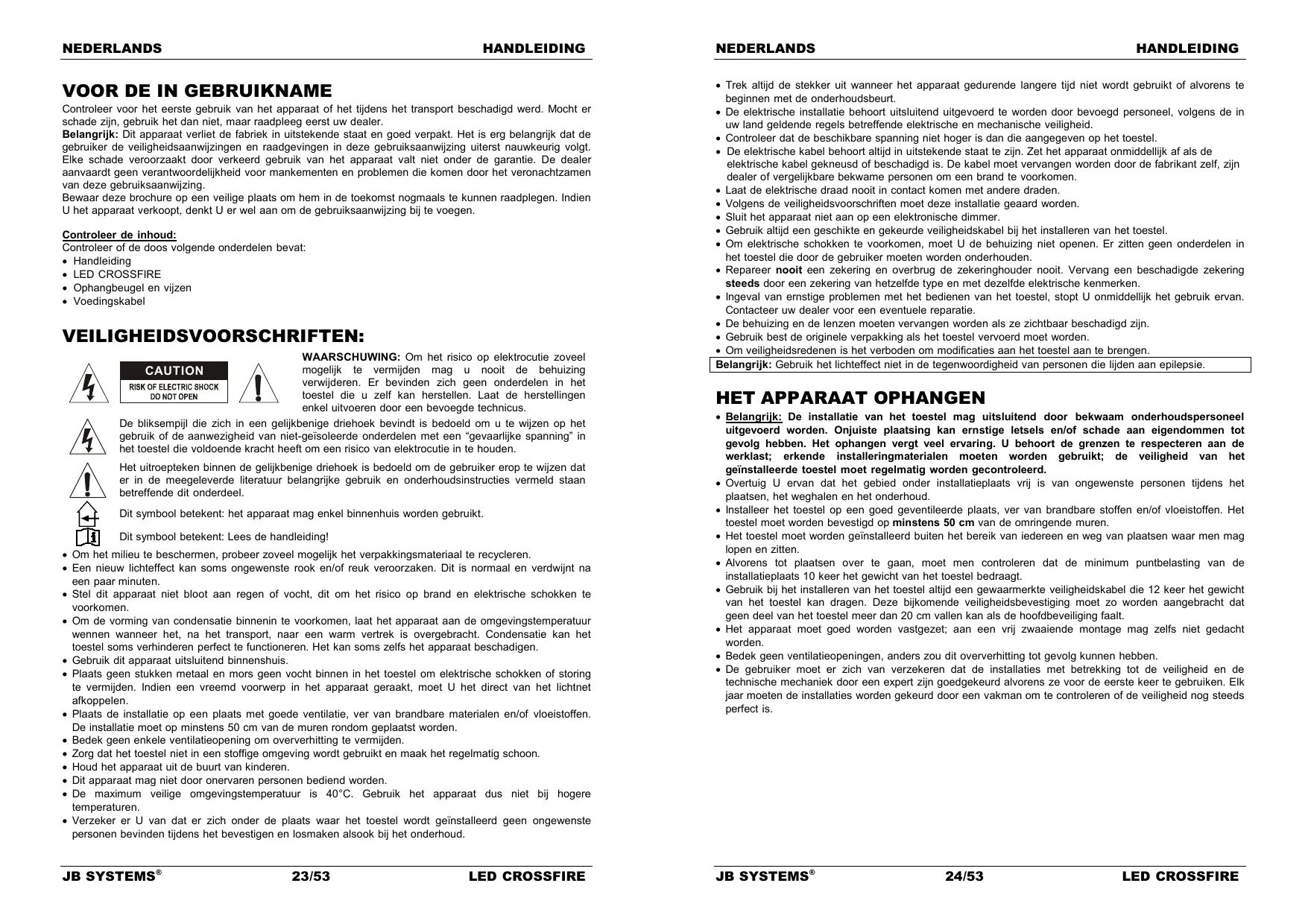

Controleer voor het eerste gebruik van het apparaat of hetijdens het transport beschadigd werk. Mocht er schade+zijn, gebruik het dan Niet, maar raadpleeg eerst uw dealer.

Belangrijk: Dit apparaat verliet de fabrik in uitstekende staat en goed verpakt. Het is erg belangrijk dat de gebruiker de veilgheidsaanwijzingen en raadgevingen in deze gebruiksaanwijzing uisterst nauwkeurig volgt. Elke schadeverooraakt door verkeerd gebruik van het apparaat valt nicht onder de garantie. De dealer aanvaardt geen verantwoordelijkkheid voor mankementen en problemen die komen door het veronachtzamen van deze gebruiksaanwijzing.

Bewaar deze brochure op een veilige plaat om hem in de toekomst nogmaals te kunnen raadplegen. Indien U het apparaat verkoopt, denkt U er wel aan om de gebruiksaanwijzing bij te voegen.

Controleer de inhoud:

Controleer of de doos volgende onderdelen bevat:

• Handleiding
• LED CROSSFIRE
• Ophangbeugel en vijzen
• Voedingskabel

VEILIGHEIDSVOORSCHRIFTEN:

CAUTION

RISK OF ELECTRIC SHOCK DO NOT OPEN

WAARSCHUWING: Om het risico op elektrocutie zoveel möglich te vermijden mag u nooit de behuizing verwijders. Er bevinden zich geen onderden in het toestel die u zich kan herstellen. Laat de herstellingen enkel uitvoeren door een beveogde technicus.

De blikksempijl die zich in een gelijkbenige driehoek befindt is bedoeld om u te wijzen op het gebruik of de aanwezigheid van Niet-geisoleerde onderden met een "gevaarlijke spanning" in het toestel die voldoende kracht hebigt om een risico van elektracutie in te houden.

Het uitroepteken binnen de gelijkbenige driehoek is bedoeld om de gebruiker erop te wizen dat er in de meegeleverde literatuur belangrijke gebruik en onderhoudsinstructies vermeld staan betreffende dit onderdeel.

Dit symbool betekent: het apparaat mag enkel binnenhuis worden gebruikt.

Dit symbol betekent: Lees de handleiding!

• Om het milieu te beschermen, probeer zoveel möglich het verpakkingsmateriaal te recycleren.
• Een/New Lichteffect kan soms ongewenste rook en/of reuk veroorzaken. Dit is normala en verdwijnt na een pau minuten.
• Stel dit apparaat Niet bloot aan regen of vocht, dit om het risico op brand en elektrische schokken te voorkomen.
• Om de vorming van condensatie binnenin te voorkomen, staat het aparaat aan de omgevingstemperatuur wennen wanneer het, na het transport, maar een warm vertrek is overgebracht. Condensatie kan het toestel soms verhinderen perfect te functioneren. Het kan soms zichs het apparaat beschadigen.
• Gebruik dit apparaat uitsluitend binnenshuis.
• Plaats geen stukken metaal en mors geen vocht binnen in het toestel om elektrische schokken of storing te vermijden. Indien een vreemd voorwerp in het apparaat geraakt,要去 U het direct van het lichtnet afkoppelen.
• Plaats de installment op een plaat met goede ventilatie, ver van brandbare materiaalen en/of vloeistoffen. De installment要去 minstens 50~cm van de muren rondon geplaatst worden.
  Bedek geen enkele ventilatieopening om oververhitting te vermijden.
• Zorg dat het toestel Niet in een stoffige omgeving worden gebruikt en kaak het regelmatig schoon.
• Houd het apparaat UIT de buurt van kinderen.
• Dit apparaat mag Niet door onervaren personen bediend worden.
• De maximum veilige omgevingstemperatuur is 40^ . Gebruik het apparaat dus nicht bij hogere temperaturen.

• Verzeker er U van dat er zich onder deplaats waar het toestel worden geinstalleerd geen ongewenste personen bevindenijdens het bevestigen en losmaken alsook bij het onderhoud.

• Trek als de stekker uit wanneer het apparaat gedurende langere tijd Niet wordt gebruikt of alvorens te beginnen met de onderhoudsbeurt.

• De elektrische installmente behoort uitsluitend uitgevoerd te worden door bevoegt personeel, volgens de in uw land geldende regels betreffende elektrische en mechanische verilgheid.
• Controller dat de beschikbare spanning Niet hoger is dan die aangegeven op het toestel.
• De elektrische kabel behoort als iutstekende staat te zijn. Zet het apparaat onmiddelijk af als de elektrische kabel gekneud of beschadigd is. De kabel要去 verzangen worden door de fabrikant zich, zijn dealer of vergelijkbare bekwame personen om een brand te voorkomen.
• Laat de elektrische draad nooit in contact kommt met andere draden.
• Volgens de veiligheidsvoorschriften要去 deze installmentie geaard worden.
• Sluit het apparaat Niet aan op een elektronische dimmer.
• Gebruik.altijd een geschiktte en gekeurde veiligheidskabel bij het installereren van het toestel.
• Om elektrische schokken te voorkomen,要去 U de behuizing Niet openen. Er zitten geen onderdelen in het toestel die door de gebruiker要去en worden onderhoven.
• Repareer nooit een zekering en overbrug de zekeringhouder nooit. Vervang een beschadigde zekering steeds door een zekering van hetzelfde type en metdezelfde elektrische kenmerken.
• Ingeval van ernstige problemen met het bedieren van het toestel, stopt U onmiddelijk het gebruik ervan. Contacteer uw dealer voor een eventuele reparatie.
• De behuizing en de lenzen moeten verrangen worden als ze zichtaar beschadigd+zijn.
• Gebruik best de originele verpakking als het toestel vervoerd要去 worden.
• Om veiligheidsredenen is het verboden om modificaties aan het toestel aan te brengen.

Belangrijk: Gebruik het licheffect Niet in de tegenwoordigheid van personen die lijden aan epilepsie.

• Belangrijk: De installmentie van het toestel mag uitsluitend door bekwaam onderhoudspersoneeel uitgevoerd worden. Onjuiste plaitsing kan ernstige letsels en/of schade aan eigendommen tot gevolg hebben. Het ophangen vert gevel ervaring. U behoort de grenzen te respecteren aan de werklust; erkendeinstalleringmaterialen要去en worden gebruikt; de veiligheid van het geinstalleerde toestel要去 regelmatif worden gecontroleerd.
• Overtuig U ervan dat het gebied onder installmentieplaats vrij is van ongewenste Personenijdens hetplaatsen, het weghalen en het onderhoud.
• Installer het toestel op een goed geventileerde plaat, ver van brandbare stoffen en/of vloeistoffen. Het toestel moet worden bevestigd op minstens 50~cm van de omringende muren.
• Het toestel moet worden geinstalleerd buiten het bereik van iedereen en weg vanplaatsen waar men mag lopen en zitten.
• Alvorens totplaatsen over te gaan, moet men controlleren dat de minimum puntbelasting van de installmentieplaats 10 keer het gewicht van het toestel bedraagt.
• Gebruik bij het installereren van het toestel altijd een gewaarmerkte verilgheidskabel die 12 koer het gewicht van het toestel kan dragen. Deze bijkomende verilgheidsbevestiging moet zo worden aangebracht dat geen deel van het toestel meer dan 20~cm vallen kan als de hoofdbeveiliging faalt.
• Het apparaat moet goed worden vastbezet; aan een vrij zwaaiende montage mag zichs nicht gedacht worden.
• Bedek geen ventilatieopengen, anders zou dit oververhitting tot gevolg können haben.
• De gebruiker moet er zich van verzekeren dat de installations met betrekking tot de verilgheid en de technische mechaniek door een expert zijn goedgekeur aldovrens ze voor de eerste keer te gebruiken. Elk maar要去en de installations worden gekeurd door een vakman om te controlleren of de verilgheid nog steeds perfect is.

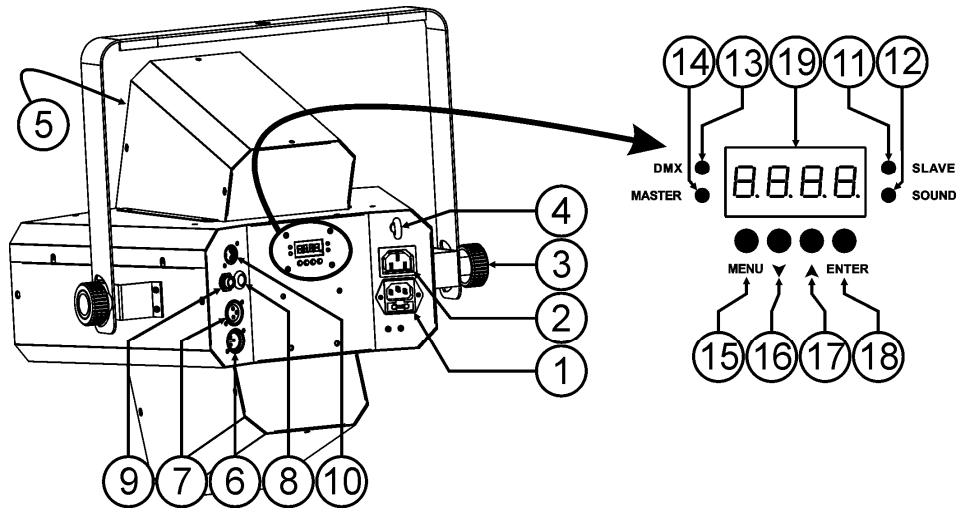

BESCHRIJVING:

1. Netaansluiting met IEC stopcontact en geintegreerde zekeringhouser: sluit de bijgeleverde netkabel hier aan.
2. Voedingsuitgang via IEC stekker: u kunt speciale mannelijke/vrouwelijkke IEC voedingskabels gebruiken om deze utgang met de voedingsingang van het volgende toestel te verbinden. Dit maakt het bekabelen veel eenvoudiger.
3. Ophangbeugel met 2 schroefknoppen om het toestel vast te zetten.
4. Veiligheidsoog: worden gebrukt om de veiligheidskabel vast te makeen wonneer het toestel opgehangen worden (zie paragraaf "het apparaat ophangen")
5. Optische lenzen
6. DMX ingang: 3pin mannelijke XLR-connector die gebrukt worden om de universele DMX-kabels te verbinden. Deze ingang krijt instructies van een DMX-controller.
7. DMX uitgang: 3pin vrijwelle XLR-connector die gebrukt worden om de Twinbeam laser aan te sluiten op het volgende toestel in de DMX-keten.
8. Internal microphone
9. 14 jack voor de in optie verkrijgbare CA-8 controller.
10. Din-5pins ingang die gebruikt word tom de optionele draadloze ontvanger RF-8R aan te sluiten.
11. Slave LED: is aan wanner het toestel in slave modus staat
12. Sound LED: knippert op het ritme van de muziek wanner het toestel in audio modus staat
13. DMX LED: is aan wanneer het toestel een DMX-signal ontvangt
14. Master LED: is aan wanner het toestel ingesteld is als master
15. MENU toets: worden gebruikt om de verschillende menu's te selecteren
16. DOWN toets: om terug te gaan in het menu en om waarden die in het display worden weergegeven te verlagen.
17. UP toets: om verder te gaan in het menu en om waarden die in het display worden weergegeven te verhogen.
18. ENTER toets: worden gebruikt om uw keuze te bevestigen.
19. DISPLAY geeft de verschillende menu's en de geselecteerde functies weeer.

HOE INSTELLEN:

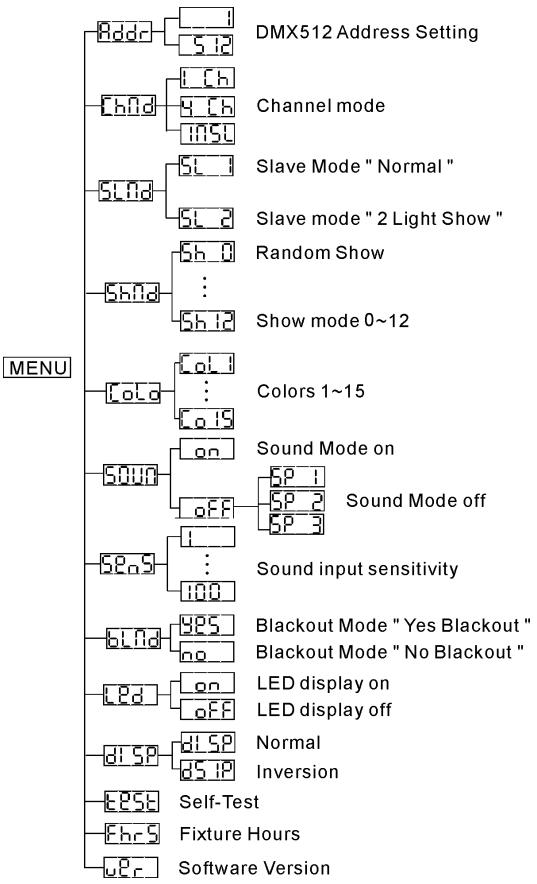

HOOFDMENU:

• Druk op de MENU toets tot het gewenste menu op het scherm verschijnt.
• Selecteer de functie door op de ENTER toets te drukken. De display zal beginnen knipperen.
• Gebruik de DOWN en UP toetsen om de gewenste menu optie te kiezen.
• Druk daarna op de ENTER toets om de selectie te bevestigen. Om'erug te keren aan de hoofdfuncties zonder iets te veranderen=kunt u terug gedurende 2 seconden op de MENU toets drukken of gewoon 10Seconden wachtten.

DMX512 adres instellen

Bepaalt het startadres in de DMX opstelling.

• Druk op de MENU toets tot [ddr] worden weergegeven op de display.
• Druk op de ENTER toets, de display beging te knipperen.
• Gebruik de DOWN en UP toetsen om het DMX512 adres te veranderen.
• Wanneer het gewenste adres op de display verzischijnt moet u dit bevestigien door op de ENTER toets te drukken.
• Druk gedurende ongeveer 2 seconden op de MENU toets om maar de werkingsmodus terug te keren.

Channel Mode

• Druk op de MENU toets tot Chrd worden weergegeven op de display.
• Druk op de ENTER toets, de display begint te knipperen.
• Gebruik de DOWN en UP toetsen om de 1-kanaals [tch], de 1-kanaals master/slave [TMSL] of de 4-kanaals [ych] modus te kiezen.
• Druk daarna op de ENTER toets om uw keuze te bevestigen.
• Druk gedurende ongeveer 2 seconden op de MENU toets om maar werkingsmodus terug te keren.

werkmodus

Om het toestel als master of als slave te latent werken.

• Druk op de MENU toets tot SLnD op de display worden weergegeven.
• Druk op de ENTER toets, de gebruikte modus begint te knipperen op de display
• Gebruik de DOWN en UP toetsen om 'slave synchroon met de master' of slave asynchronon met de master' workmodus te kiezen.
• Bevestig uw keuze door op de ENTER toets te drukken.
• Druk gedurende ongeveer 2 seconden op de MENU toets om maar de werkingsmodustering te keren.

Show Mode

Wordt gebruikt om een van de voorgeprogrammeerde shows te selecteren wonneer het toestel autonom of in master/slave worden gebruikt.

• Druk op de MENU toets tot [Shn] wordt weergegeven op de display.
• Druk op de ENTER toets, de show welke in gebruik is begint te knipperen op de display.

Gebruik de DOWN en UP toetsen om eén van de Voorgeprogrammeerde shows (random show), of (show 1) tot (show 12) te kiezen

• Wanner de gewenste show knippert op de display moet u enkel nog op de ENTER toets drukken om uw keuze te bevestigen.
• Druk gedurende ongeveer 2 seconden op de MENU toets om maar de werkingsmodus terug te keren.

Color mode

Met de CA-8/RF-8SETkest u de verschillende kleuren en shows kiezen.

• Druk op de MENU toets tot Colo op de display worden weergegeven.
• Druk op de ENTER toets, de actuèle kleur begint te knipperen op de display.
• Gebruik de DOWN en UP toetsen om eén van de voorgeprogrammeerde kleuren te kiezen C01 (kleur 1) tot C015 (kleur 15)
• Wanneer de gewenste kleur knippert op de display moet u enkel nog op de ENTER toets drukken om uw keuze te bevestigen.
• Druk gedurende ongeveer 2 seconden op de MENU toets om waar de werkingsmodus terug te keren.

Sound Mode

Wordt gebruikt om de muziekgesturde of manuele modus te kiezen om de shows aan te sturen.

• Druk op de MENU toets tot 501 op de display worden weergegeven.
• Druk op de ENTER toets om in het keuzeprogramma te gaan.

• Gebruik de DOWN en UP toetsen om één van de beschikbare modi te kiezen:

• On (sound mode AAN) → de shows worden gestuurd via de ingebouwd microfoon.

• (sound mode UIT) de shows worden via een vaste snelheid gestuurd.

De actuèle snelheid knippert op de display
Gebruik de DOWN en UP toetsen om een van de 3 beschikbare snelheden te kiezen.

• Bevestig uw keuze door op de ENTER toets te drukken.
• Druk gedurende ongeveer 2 seconden op de MENU toets om waar de werkingsmodustering te keren.

Audio sensitivity

Afhankelijk van de omstandigheden kut u de ingangsgevoeligheid aanpassen, zDat het efect steeds perfect op de beat blijft werken!

• Druk op de MENU toets tot SEnS op de display worden weergegeven
• Druk op de ENTER toets, de actuele waarde begint te knipperen op de display.
• Gebruik de DOWN en UP toetsen om de gewenste gevoeligheid te kiezen: 0 (minimale gevoeligheid) tot 100 (maximale gevoeligheid)
• Wanner de gewenste waarde knippert op de display moet u enkel nog op de ENTER toets drukken om uw keuze te bevestigen.
• Druk gedurende ongeveer 2 seconden op de MENU toets om waar de werkingsmodustering te keren.

Blackout Mode

Blackout mode: wanner er geen DMX-signal gedetecteerd worden gaat het toestel in blackout.

No blackout mode: wanner er geen DMX-signal gedetecteerd worden schakelt het toestel automatisch over maar master mode.

• Druk op de MENU toets tot blnd worden weergegeven op de display.
• Druk op de ENTER toets, de gebruikte functie begint te knipperen op de display.
• Gebruik de DOWN en UP toetsen om YES (blackout) of no (no blackout) te kiezen.
• Druk daarna op de ENTER toets om uw keuze te bevestigen.
• Druk gedurende ongeveer 2 seconden op de MENU toets om waar de werkingsmodustering te keren.

Led Display

Display on: display is steeds aan.

Display off: display isuit wannerdeze nicht wordt gebruikt.

• Druk op de MENU toets tot [Ed] op de display worden weergegeven.
• Druk op de ENTER toets, de display begint te knipperen.
• Gebruik de DOWN en UP toetsen om [on] (display steeds aan) of [OFF] (display uit wonneer nicht in gebruik) te selecteren.
• Druk daarna op de ENTER toets om uw keuze te bevestigen.
• Druk gedurende ongeveer 2 seconden op de MENU toets om maar de werkingsmodus terug te keren.

Display Inversion

Display normal: gewone weergave.

Display inversion: display is leesbaar wanner het toestel ondersteboven hangt.

• Druk op de MENU toets tot [dsp] knippert op de dislipay. (normal display)
• Druk op de ENTER toets om over te schakelen op [DSP] (display inversie)
• Druk gedurende ongeveer 2 seconden op de MENU toets om maar de werkingsmodustering te keren.

Self-Test

• Druk op de MENU toets tot Eesti knippert op de display.
• Druk op de ENTER toets: het toestel begint zich voorgeprogrammeerde zich testuit te voeren.
• Druk gedurende ongeveer 2 seconden op de MENU toets om maar de werkingsmodustering te keren.

Fixture Hours

Geeft het aantal gepresteerde werkuren wee.

• Druk op de MENU toets tot Fhr5 knippert op de display.
• Druk op de ENTER toets om het aantal werkuren te lately verschijnen op de display.
• Wacht of druk gedurende 2 seconden op de MENU toets om waar de werkfunctie terug te keren.

Software version:

Geeft de softwareversie van het toestel wee.

• Druk op de MENU toets tot [Upr] knippert op de display.
• Druk op de ENTER toets om de softwareversie te lately verschijnen.
  Wacht of druk gedurende 2 seconden op de MENU toets om maar de werkfunctietering te keren.

ELEKTRISCHE INSTALLATIE + ADRESSERING

Belangrijk: De elektrische installment zou alleen uitgevoerd要去en worden door een bekwaam personovolgens de voorschriften voor elektrische en mechanische verilgheid in uw land.

Electrishe installment van 1 standalone toestel:

• Verbind gewoon de stroomkabel met het net. Het toestel start onmiddelijk op in stand-alone mode.

Opmerking: u kunt een CA-8 of een RF-8R (RF-8SET) remote controller aansluiten indien u een betere controle over het toestel wilt hebben. Zie "how to operate the unit".

Electrische installmente van 2 ofeer toestellen in master/slave:

• Verbind 2 tot maximum 16 tostellenden met mekaar door middel van symmetrische microfoonkabels van goede kwaliteit. Het eerste toestel zal automatisch overschakenaar Master Mode, alle andere tostellenden要去en in slave mode (SL1 of SL2) staan . Zie vorig hoofdstuk voor meer informatiek.
• Controller of alle toestellen op het stroomnet zich aangesloten.
  Klaar!

Opmerking: u kunt een CA-8 of een RF-8R (RF-8SET) remote controller op het 'Master' toestel aansluiten indien u een betere controle over het toestel wenst te hebben.

DMXAANSLUITINGEN

• Het DMX-protocol is een breed gebruikt hogesnelheidssignaal omlichtuitrustingen te bedieren. U moet uw DMX bediening en alle units met een gebalanceerde kabel van goede kwaliteit doorverbinden.
• Zowel de XLR-3pin als XLR-5pin connector worden gebruikt, darüber de XLR-3pin is populaider want deutsche kabels zijn compatible met gebalanceerde audio kabels.

Pin layout XLR-3pin: Pin1 = GND ~ Pin2 = Negatief signala (-) ~ Pin3 = Positief signala (+)

Pin layout XLR-5pin: Pin1 = GND ~ Pin2 = Negatif signal ( - ) ~ Pin3 = Positief signal (+) ~ Pins4+5 nicht in gebruik.

• Om vreemd gedrag van de lichteffecten,veroorzaakt door storing, te voorkomen, moet u een aflsuitweerstand van 90 tot 120 aan het eind van de keten gebruiken. Gebruik nooit een Y-splitkabel, dit za eenvoudig Niet werken!
• Weet zeker dat alle units op hetlichtnet zich aangesloten.
• Elk lichteffect in de keten heeft een eigén DMX startadres nodig zodate het weet welke commando's van de bediending het moet ontcijferen. In de volgende sectie za u leren hoe het DMX adres in te stellen.
  90~120 ohm resistor

Traditionele DMX installment voor een gewoon gebruik:

Sluit de DMX controller aan op alle projectoren door het signaal door te linken volgens het ketting principe. Vergeet Niet het DMX adres op alle toestellen in te stellen.

Speciale DMX installment voor de speciale 1kanaals DMX MASTER/SLAVE functie (1MSL):

Sluit de DMX controller aan op alle projectoren door het signal door te linken volgens het ketting principe, behave de LED-CROSSFIRE efecten. Deze worden op de ketting aangesloten via eenkleine (in optie verkrijgbare) "Mini DMX-splitter". Op deze manier+kennen de LED-CROSSFIRE efecten in master/slave modus werken, verwijl de master toch nog steeds via 1 kanaal op de DMX controller kan aangestuurd worden.

Vergeet nicht de DMX adressen bij alle toestellen in te stellen. Op de LED CROSSFIRE effecten moet alleen het DMX adres van de master ingesteld worden, de slaves worden gestuurd door de master.

HOE HET CORRECTE STARTADRES INSTellen:

In vorig hoofdstuk worden beschreiben hoe u het adres op dit toestel moet instellen (DMX-512 adres instellen). Het startadres van elk toestel is zeer belangrijk. Het is好奇心mogelijk u mede te delen weik start adres u zou要去en gebruiken onsdat dit volledig afhangt van de controller die u gaat gebruiken Gelieve hiervoor de handleiding van uw DMX-controller te raadplegen.

DMX-CONFIGURATIE VAN DE LED CROSSFIRE:

1 KANAALS MODUS

1CH MODE (1Ch & 1MSL)
250-255	Random
241-249	Chase 25
231-240	Chase 24
221-230	Chase 23
212-220	Chase 22
202-211	Chase 21
192-201	Chase 20
183-191	Chase 19
173-182	Chase 18
163-172	Chase 17
154-162	Chase 16
144-153	Chase 15
134-143	Chase 14
125-133	Chase 13
115-124	Chase 12
105-114	Chase 11
096-104	Chase 10
086-095	Chase 9
076-085	Chase 8
067-075	Chase 7
057-066	Chase 6
047-056	Chase 5
038-046	Chase 4
028-037	Chase 3
018-027	Chase 2
008-017	Chase 1
000-007	Blackout

4 KANAALS MODUS

Ch1		Ch2		Ch3		Ch4
Function		Chase		Speed		Strobe
250-255	Sound Active	235-255	Chase 12	255	Fast	10-255	Slow
130-249	Asynchronous show	214-234	Chase 11
		192-213	Chase 10
		171-191	Chase 9
		150-170	Chase 8
010-129	Synchronous show	128-149	Chase 7
		107-127	Chase 6
		086-106	Chase 5
		064-085	Chase 4
		043-063	Chase 6
000-009	Off	022-042	Chase 2	000	Slow	0-9	Off
		000-021	Chase 1

Wat zich chases?

Chases zijn series van patterns welke in een lus weergegeven worden om alzo dynamische (bewegende) effecten te creeren.

Wanner de waarde van CH1 ingesteld is tussen 009 en 250, dan kunt u CH2 gekruiken omuit 12 verschillende chases te kiezen.

Gebruik CH3 om de snelheid van de geselecteerde chases in te stellen.

Drie DMX-modi zijn beschikbaar:1CH,1MSL en 4CH:

1 kanaals modus:

Zeer gebruiksvriendelijke werkmodus: u heeft slechts 1 DMX kanaal nodig om 1 van de 25 voorgeprogrammeerde sound chases + random chases op te roepen, of u kutent het toestel gewoon aan en uit zieten via een controller zoals once Effect Commander (geen switch packs nodig).

1MSL - 1 kanaals modus:

Eigenlijk is dit bezelfde werkmodus als voor de gewone I kanaals modus, maar dan wel met het groe voordeeel dat u de toestellen kutlaten werken in master/slave modus zodat u steeds kutk gebruik maken van de voorgeprogrammeerde multi effect chases! Om deze functie te kunnen gebruiken moeten de toestellen wel op de DMX ketting aangesloten worden via eenkleine (in optie verkrijgbare) Mini DMX splitter.

4 kanaals modus:

Voor een maximale contrôle over alle functies:

• Kanaal 1: werkmodus selectie
• Kanaal 2: selectie van chases.
• Kanaal 3: snelheid van de chase weergave
• Kanaal 4:SNelheid van de strobe

WERKING VIA DE CA8 OF RF8SET

Wanner u het toestel gebruikt in autonome of master/slave modus, dan raden wij u ten sterktste aan een van deze controllers te gebruiken:

• CA-8 controller met kabel: Sluit de controller aan op de jack ingang van het eerste toestel(master).

• Draadloze RF-8SET controller: het draadloze systemebestaat uit 2 delen:

• RF-8T:kleine RF zender waarmee u tot 5 toestellen kunt bedieren.

• RF-8R: kleine RF ontvanger welke op de 5 Pins DIN aansluiting van de LED CROSSIRE要去 aangesloten worden. Zie de installmentimanual van de ontvanger voormeer info.

Nu kan U de toestellen bedieren:

STANDBY TOETS

Druk op deze toets om de blackout functie van alle aangesloten toestellen te bedieren.

MODE/FUNCTIE TOETSEN:

Met de MODE toets kan men 4 verschillende modes selecteren:

• De LED is uit: met de FUNCITIE toets kunt u de muzikale strobe functie kiezen.
• De LED is aan: met de FUNCTIE toets kutu verschillende shows selecteren.
• De LED knippert traag: met de FUNCTHE toets kurz u het gewenste kleurmotief kiezen.
• De LED knippert snel: met de FUNC TIE toets kunt u eén van de 3 beschikbare showsnelheden kiezen.

ONDERHOUD

• Overtuig U ervan dat het gebied onder de installmentieplaats vrij is van ongewenste Personen tijdens het onderhoud.
• Zet het toestel uit, trek de netstekker uit het stopcontact en wacht tot het toestel is afgekoeld.

Bij inspectie要去 de volgende punten worden gecontrolerd.

• Alle schroeven gebruikt om het te toestel te installereren en al zijn onderdelen要去en goed vastgedraaidঐen en mogen Niet verroestঐ.
• Behuizingen, vastzetstukken, installeringplaatsen (plafond, spanten, schokbrekers) mogen absolut nicht verwrongen zich.
• Wonneer een optische lens klaarblijelijk beschadigd is door barsten of diepe krassen, dan moet deze verwangen worden.
• De stroomkabels要去en in perfecte staat zijn en behoren verrangen te worden, wanner er zichs maar een Klein probleem ontdekrt werden.
• Om het toestel gegen oververhitting te beschermen, behoren de ventilatoren (als die er zich) en de ventilatieoppeningen elk meand gereinigd te worden.
• De binnenkant van het toestel behoort elk waar gereinigd te worden met een stofzuiger of een luchtspuit.

• Het schoonmaken van inwendige en uitwendige optische lenzen en/of spiegels moet regelmatig worden uitgevoerd om een zo goed möglichke lichtuistraling te verkrijgen. Hoe vaak ze schoon要去en worden gemaakt hangt af van de om经营活动aar het toestel worden gebruukt: een klamma, rokerige of bijzonder vuile omgeving kan een grotere opeenhoping van vuil veroorzaken op de optische utrusting.

• Reinig met een zachte doek en gebruik normale glasreinigende producten.

• Droog de onderdelen.altijd zorgvuldig af,
• Reinig de uitwendige optische uitrusting minstens een keer per maand.
• Reinig de inwendige optische uitrusting minstens om de 3 maanden.

Let op: We bevelen sterk aan dat het schoonmaken van de binnenkant worden uitgevoerd door vakbekwaam personeel !!

Ingebouwde microfoon

DMX verbinding:

3 pins XLR mannelijk/ vrouwelijk

Aantal DMX kanalen:

1 of 4 kanalen

Lamp:

320 LEDs (R = 80 + G = 80 + B = 80 + W = 80)

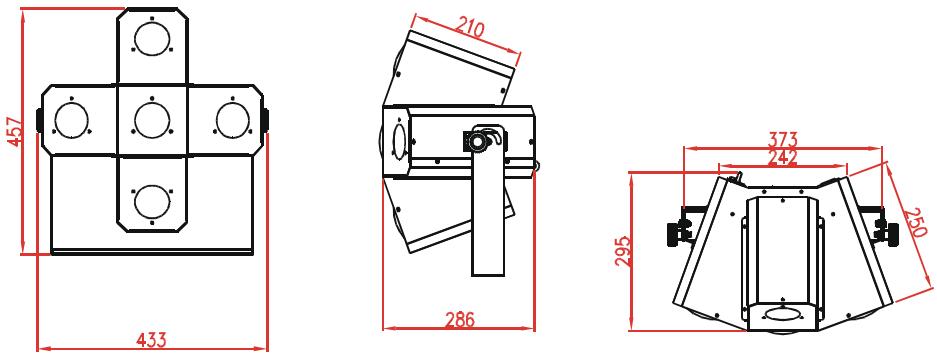

Afmetingen:

457× 433× 286mm

Gewicht:

7 kg

Elke inlichting kan veranderen zonder waarschuwing vooraf
U kan de LASTe versie van deze handleiding downloads via Onze website: www.beglec.com
