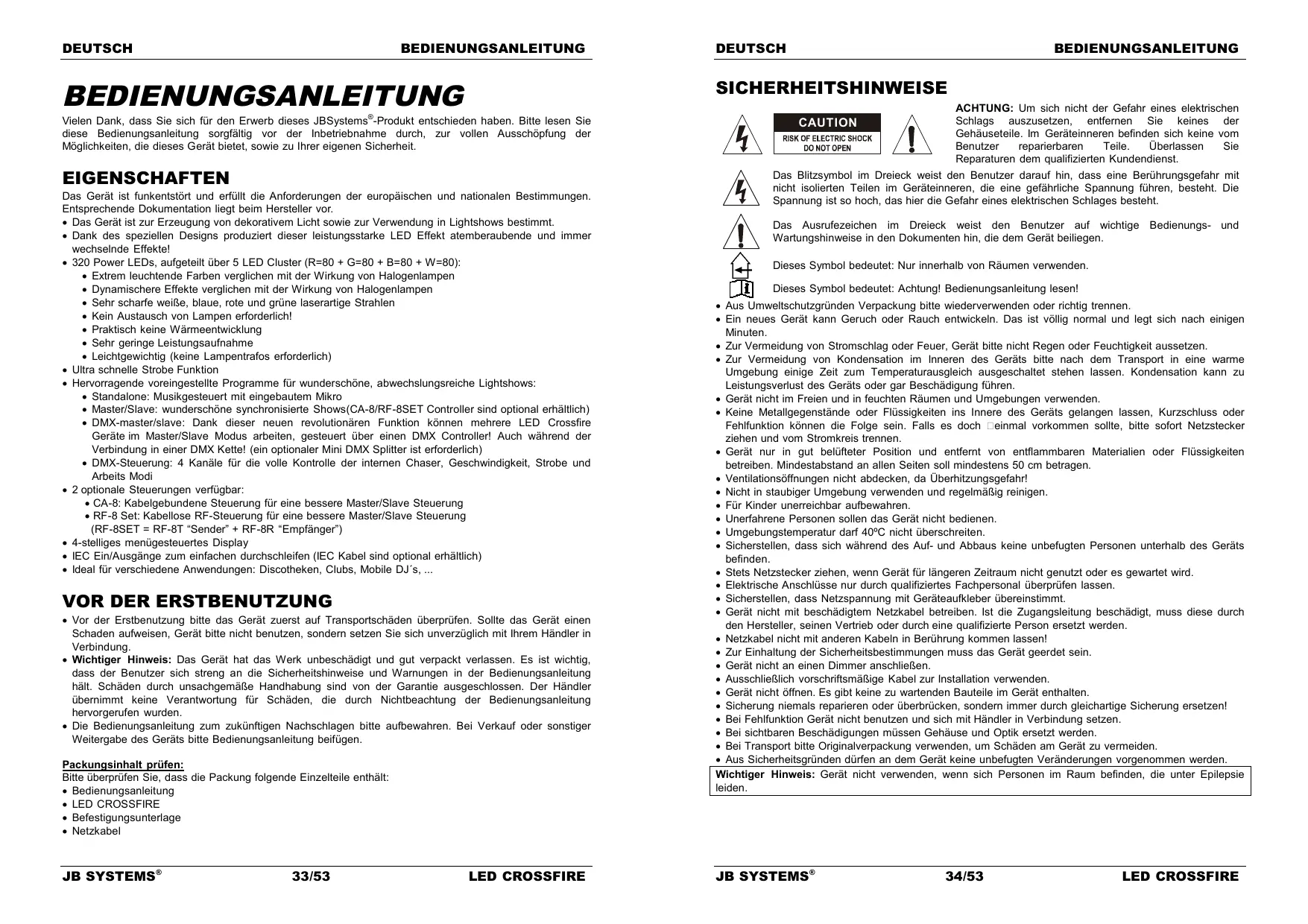

BEDIENUNGSCANLEITUNG

Vielen Dank, dass Sie sich für den Erwerb these JBSystems®-Produkt entschieden haben.itte lessen Sie.
these Bedienungsanleitung sorgfältig vor der Inbetriebnahme durch, zur vollen Ausschöpfung der
Moglichkeiten, die these Gerat bietet, sowie zu ihrer eigenen Sicherheit.

EIGENSCHAFTEN

Das Gerät ist funkentstört und erfüllt die Anforderungen der europäischen und nationalen Bestimmungen. Entsprechende Dokumentation liegt beim Hersteller vor.

• Das Gerät ist zur Erzeugung von dekorativem Licht sowie zur Verwendung in Lightshows bestimmt.

• Dank des speziellen Designs produziert dieser leistungsstarke LED Effekt attemeraubende und immer wechselnde Effekte!

• 320 Power LEDs, aufgereit über 5 LED Cluster (R = 80 + G = 80 + B = 80 + W = 80) :

• Extrem leuchtende Farben verglichen mit der Wirkung von Halogenlampen

• Dynamischere Effekte verglichen mit der Wirkung von Halogenlampen

Sehr scharfe weil, blaue rote und grune laserartige Strahlen

• Kein Austausch von Lampen erforderlich!

• Praktisch keine Wärmeentwicklung

Sehr geringe Leistungsaufnahme

• Leichtgewichtig (keine Lampentrafos erforderlich)

• Ultra schelle Strobe Funktion

• Hervorragende voreingestelle Programme für wunderschöne, abwechselungsreiche Lightshows:

• Standalone: Musikgesteuert mit eingebautem Mikro

• Master/Slave: wunderschöne synchronisierte Shows(CA-8/RF-8SET Controller sind optional erhältlich)

• DMX-master/slave: Dank dieser neuen revolutionären Funktion konnen mehrere LED Crossfire Geräte im Master/Slave Modus arbeiten, gesteuert über einen DMX Controller! Auch während der Verbindung in einer DMX Kette! (ein optionaler Mini DMX Splitter ist erforderlich)

• DMX-Steuierung: 4 Kanäle für die volle Kontrolle der internen Chaser, Geschwindigkeit, Strobe und Arbeits Modi

• 2 optionale Steuerungen verfügbar:

• CA-8: Kabelgebundene Steuerung für eine bessere Master/Slave Steuerung

• RF-8 Set: Kabellose RF-Steuerung für eine bessere Master/Slave Steuerung (RF-8SET = RF-8T "Sender" + RF-8R "Empfänger")

• 4-stelliges menügesteuertes Display

• IEC Ein/Ausgabe zum einfen durchscheifen (IEC Kabel sind optional erhältlich)

• Ideal für verschiedene Anwendungen: Discotheken, Clubs, Mobile DJ's, ...

VOR DER ERSTBENUTZUNG

• Vor der Erstbenutzungitte das Gerat zuerst auf Transportschaden uberprüfen.Solle tdes Gerat einen Schaden aufweisen, Geratitte nicht benutzen, sondern setzen Si sich unverzuglich mit Ihrem Handler in Verbindung.

• Wichtiger Hinweis: Das Gerät hat das Werk unbeschädigt und gut verpackt verlassen. Es ist wichtig, dass der Benutzer sich streng an die Sicherheitschinweise und Warnungen in der Bedienungsanleitung halt. Schäden durch unsachgemäß Handhabung sind von der Garantie ausgeschlossen. Der Handler übernimmt keine Verantwortung für Schäden, die durch Nichtbeachtung der Bedienungsanleitung hervorgerufen wurden.

• Die Bedienungsanleitung zum zukünftigen Nachschlagenitte aufbewahren. Bei Verkauf oder sonstiger Weitergabe des Geratsitte Bedienungsanleitung beifugen.

Packungsinhalt prufen:

Bitte überprüfen Sie, dass die Packung folgende Einzelteile enthalt:

Bedienungsanleitung
LED CROSSFIRE
- Befestigungsumterlage
- Netzkabel

SICHERHEITSHINWEISE

CAUTION

RISK OF ELECTRIC SHOCK DO NOT OPEN

ACHTUNG: Um sich nicht der Gefahr eines elektrischen Schlags auszuseten, entfern Sie keines der Gehauseteile. Im Geräteinneren befinden sich keine vom Benutzer reparierbaren Teile. Überlassen Sie Reparaturen dem qualifizierten Kundendienst.

Das Blitzsymbol im Dreiieck weist den Benutzer daraufhin, dass eine Berührungsgefahr mit nicht isolierten Teilen im Geräteinneren, die eine gefährliche Spannung führen, besteht. Die Spannung ist so hoch, das hier die Gefahr eines elektrischen Schlages besteht.

Das Ausrufezeichen im Dreieck weist den Benutzer auf wichtige Bedienungs- und Wartungshinweise in den Dokumenten hin, die dem Gerät beiliegen.

Dieses Symbol bedeutet: Nur innerhalb von Räumen verwenden.

Aus Umweltschutzgrunden Verpackungitte wiederverwenden oder richtig trennen.

• Ein neues Gerät kann Geruch oder Rauch entwickeln. Das ist vollig normal und liegt sich nach einigen Minuten.

• Zur Vermeidung von Stromschlag oder Feuer, Gerätitte nicht Regen oder Feuchtigkeit aussetzen.

• Zur Vermeidung von Kondensation im Inneren des Gerätsitte nach dem Transport in eine warmer Umgebung einige Zeit zum Temperaturausgleich ausgescheltet stehen halten. Kondensation kann zu Leistungsverlust des Geräts oder gar Beschädigung führen.

• Gerät nicht im Freien und in feuchten Räumen und Umgebungen verwenden.

• Keine Metallgegenstände oder Flüssigkeiten ins Innere des Geräts gelangen给你们, Kurzschluss oder Fehlfunktion können die Folge sein. Falls es noch einmal vorkommen sollte,itte sofort Netzstecker ziehen und vom Stromkreis trennen.

• Gerät nur in gut belufteter Position und entfernt von entflammbaren Materialien oder Flüssigkeiten betreiben. Mindestabstand an allen Seiten soll mindestens 50 cm betragen.

• Ventilationsöffnungen nicht abdecken, da Überhitzungsgefahr!

• Nicht in staubiger Umgebung verwenden und regelmäßig reinigen.

• Für Kinder unerreichbar aufbewahren.

• Unerfahrne Personen sollen das Gerät nicht bedieren.

• Umgebungstemperatur darf 40^ nicht überschreiben.

• Sicherstellen, dass sich während des Auf- und Abbaus keine unbefugten Personen unterhalb des Geräts befinden.

• Stets Netzsteckerziehen, wenn Gerät für längeren Zeitraum nicht genutzt oder es gewartet wird.

• Elektrische Anschlüsse nur durch qualifiziertes Fachpersonal überprüfen setzen.

• Sicherstellen, dass Netzspannung mit Geräteaufkreber übereinstimmt.

• Gerät nicht mit beschädigtem Netzkabel betreiben. Ist die Zugangsleitung beschädigt, muss diese durch den Hersteller, seinen Vertrieb oder durch eine qualifizierte Person ersetzt werden.

• Netzkabel nicht mit anderen Kabeln in Berührung kommt lessen!

• Zur Einhaltung der Sicherheitsbestimmungen muss das Gerät geerdet sein.

• Gerät nicht an einen Dimmer anschließen.

• Ausschließlich vorschrifsmäßige Kabel zur Installation verwenden.

• Gerät nicht öffnen. Es gibt keine zu wartenden Bauteile im Gerät enthalten.

• Sicherung niemals reparieren oder überbrücken, sondern immer durch gleichartige Sicherung ersetzen!

• Bei Fehlfunktion Gerät nicht benutzen und sich mit Handler in Verbindung setzen.

• Bei sightbaren Beschädigungen müssen Gehäuse und Optik ersetzt werden.

• Bei Transportitte Originalverpackung verwenden, um Schaden am Gerat zu vermeiden.

• Aus Sicherheitsgründen dürfen an dem Gerät keine unbefugten Veränderungen vorgenommen werden.

Wichtiger Hinweis: Gerät nicht verwenden, wenn sich Personen im Raum befinden, die unter Epilepsie leiden.

ÜBERKOPF-MONTAGE

• Wichtig: Montage ausschließlich durch qualifiziertes Fachpersonal durchfuhren setzen. Unvorschriftsmäßiger Einbau kann erhebliche Verletzungen und/oder Schäden verursachen. Überkopf-Montage verlangt entsprechende Erfahrung! Belastungsgrenzen müssen beachtet werden, geeignetes Installationsmaterial muss verwendet werden und das installierte Gerät muss in regelmäßigen Abständen überprüft werden.
• Sicherstellen, dass sich keine unbefugten Personen unterhalb des Geräts befinden, während es installiert oder gewartet wird.
• Gerät in gut belufteter Position installieren,weit entfernt von entflammbaren Materialien und/oder Flüssigkeiten. Einen Seitenabstand von mindestens 50cm einhalten.
• Gerät außerhalb der Reichweite von Personen und nicht in niedrigen Durchgängen oder in der Höhe von Sitzgelegenheiten installieren.
• Vor Montage sicherstellen, dass die gewählte Position wenigerstens das 10-fache Gerätegewicht aufnehmen kann.
• Zur Aufhängung stets geeignetes Befestigungsmaterial verwenden, das das 12-fache Gerätegewicht aushalten kann. Eine zweite Sicherungsaufhängung muss angebracht werden, die ein Absacken des Gerats von mehr als 20cm verhindert, sollte die Befestigung brechen.
• Gerat gut befestigen. Eine freischwingende Aufhängung ist gefährlich und sollte auf gar keinen Fall in Betracht gezogen werden!
• Ventilationsöffnungen nicht abdecken, da Überhitzungsgefahr!
• Betreiber muss sicherstellen, dass die Sicherheitsrelevanten und technischen Installationen vor Erstbetrieb fachmännisch vorgenommen worden sind.
• Installationen sollen den jährlich durch qualifiziertes Fachpersonal inspiiert werden, um jederzeit einen sicheren Betrieb zu gewährleisten.

BESCHREIBUNG

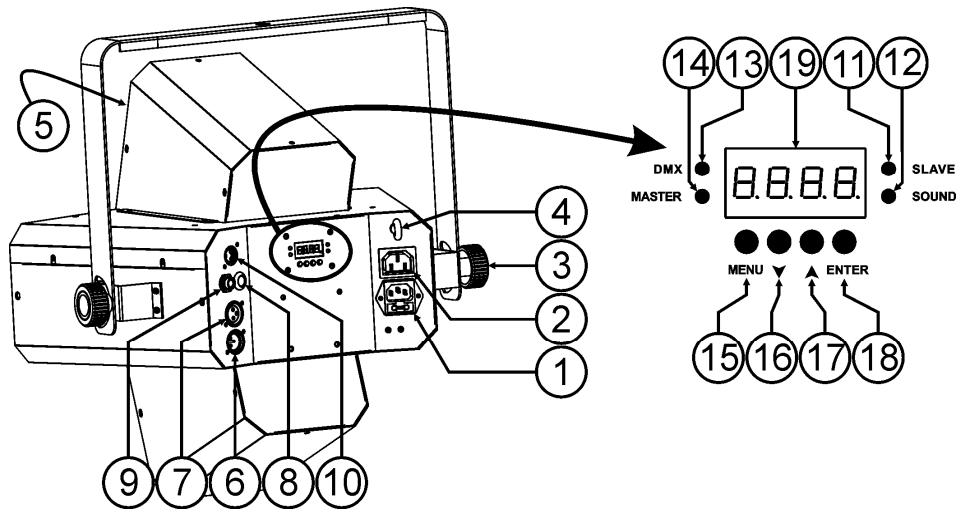

1. Netzanschluss mit IEC Buchse mit integrierter Sicherung zum Anschluss an die Steckdose.
2. Netzausgang mit IEC-Anschlussdose: Sie konnen ein spezielles IEC Stromkabel benutzen, um diesen Ausgang einfacher mit dem Netzeingang des folgenden direkt zu verbinden
3. Halter mit zwei Schrauben auf jeder Seite und einem Montierloch um das Gerät in eine Montagevorrichtung zu bringen.
4. SICHERHEITSAUGE: Wird verwendet um ein Sicherheitskabel anzuschliessen wenn das Gerät Überkopf angeschlossen wurde (Siehe "Überkopf Montage")

5. Optische Linsen

6. DMX Eingang: Der 3pin male XLR-Stecker verbindet das Gerät mit universalen DMX-Kabeln. Diese Eingang empfängt die Signale eines DMX-Contollers oder eines anderen Led Crossfire-Lichteffekts, falls die Geräte im Master/Slave Modus verwendet werden.

7. DMX Ausgang: Der 3pin female XLR-Stecker verbindet den Led Crossfire mit der nachsten Einheit der DMX-Kette oder mit einem anderen Led Micro Scan-Lichteffekt, falls die Geräte im Master/Slave Modus verwendet werden.
8. Eingebautes Mikrofon
9. 14 " Buchse zum Anschluss eines optionalen CA-8-Controllers.
10. Din-5pin Eingang, zum Anschluss der wahlweise kabellosen Steuerung RF-8R.
11. Slave LED: leuchtet auf, wenn das Gerät im Slave-Modus ist
12. Sound LED: blinkt im Takt der Musik wenn das Gerät im Audio-Modus ist
13. DMX LED: leuchtet auf, wenn das Gerät ein DMX-Signal erhält
14. Master LED: leuchtet auf, wenn das Gerät als Master geschalteit ist
15. MENU-Knopf: zum Wahlen der verschiedene Menüpunkte
16. DOWN-Knopf: zum Zurückgehen im Menu und zum Mindern der auf dem Display angezeigten Werte.
17. UP-Knopf: zum Vorwärtsgehen im Menu und zum Erhöhen der auf dem Display angezeigten Werte.
18. ENTER-Knopf: zum Bestätigen Ihrer Wahl.
19. DISPLAY zeigt die verschiedene Menus und die gewählten Funktionen an.

EINSTELLUNGSANLEIT

UNG:

HAUPTMENU:

Um eine der Menüoptionen auszuwahlen, drücken Sie den MENU-Knopf so oft bis die gewünschte Option auf dem Display erscheidt.
- Auswahl der Funktion mit EINGABE (ENTER), das Display blinkt.
- Mit ABWÄRTS und AUFWÄRTS wahlen Sie die gewünschte Menüoption.
- Wenn die gewünschte Menüoption ausgewähl ist, mit EINGABE (ENTER) bestätigten.

Zur Rückkehr zu den Funktionen ohne Änderungen drücken Sie die MENU Taste 2 Sekunden lang oder warten Sie 10 Sekunden.

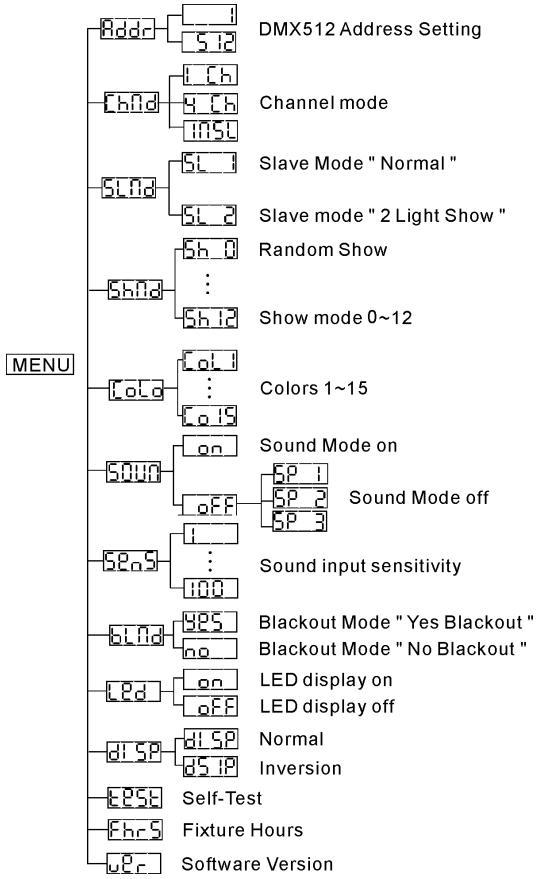

DMX512 Einstellung Adresse

Zum Einstellen der Startadresse in DMX Einstellung.

• MENU-Taste drucken bis Addr im Display angezeigt wird.
  EINGABE (ENTER) drücken und das Display beginnnt zu blinken.
  Mit ABWÄRTS und AUFWÄRTS die DMX512 Adresse verändern.
• Sobald die richtige Adresse im Display angezeigt wird, mit EINGABE (ENTER) speichern.
• Halten Sie die MENU-Taste ungebärn 2 Sekunden gedrückt um in den Betriebsmodus zurückzukehren.

Channel Mode

• Drücken Sie MENU, bis [h]d im Display angezeigt wird.
• Drucken Sie ENTER, damit beginnt das Display zu blinken.
• Benutzen Sie den DOWN- und UP-Knopf um den [1ch] (1-Kanal), [1MSL] (1-Kanal master/slave), oder [4ch] (4-Kanal) Modus zu wahlen.
• Nach der Modusausswahl drücken Sie ENTER zum Einstellen
• Halten Sie die MENU-Taste umgefasst 2 Sekunden gedrückt um in den Betriebsmodus zureckzukehren.

Betriebsmodus:

Zum Einstellen des Geräts im Master- oder Slave-Modus.

• MENU-Taste drucken bis SLnd im Display angezeigt wird.
• Drucken Sie den ENTER-Knopf, der aktuelle Betriebsmodus beginnnt auf dem Display zu blinken
• Benutzen Sie die DOWN- oder UP-Knöpfe um [SL1] (Slave synchron mit dem Master) oder [SL2] (2 light show - Slave führt das Gegenteil des Masters aus).
• Wenn die gewünschte Menuoption ausgewähl ist, mit EINGABE (ENTER) bestätigten
• Halten Sie die MENU-Taste ungebär 2 Sekunden gedrückt um in den Betriebsmodus zusückzukehren.

Showbetrieb

Zum Auswahlen eines der vorprogrammierten Shows bei Benutzung im Standalone oder Master/Slave-Modus.

• MENU-Taste drucken bis Shnd im Display entscheid.
• Dann EINGABE (ENTER) drücken, die aktuelle Show beginnnt auf dem Display zu blinken.
• Benutzen Sie die DOWN- und UP-Knöpfe um eine der vorprogrammierten Shows (random show), oder (show 1) bis (show 12) auszuwahlen
• Wenn die richtige Show auf dem Display blinkt, drücken Sie den ENTER-Knopf um sie abzuspeichern.
• Halten Sie die MENU-Taste umgebung 2 Sekunden gedrückt um in den Betriebsmodus zurückzukehren.

Color mode

Wenn Sie möchten, können Sie den Effekt mit nur einer der 15 festen Farben auswahlen. Wenn Sie zu den eingebauten Programmen zurückkehren möchten, wahren sie den Show Modus und wahren Sie eine Show aus. Mit dem CA-8/RF-8SET können sie die verschiedenen Farben und Shows wahren.

• Drücken Sie MENU, bis COLO im Display angezeigt wird.
• EINGABE (ENTER) drücken und das Display beginnnt zu blinken.
• Benutzen Sie den DOWN- und UP-Knopf um eine der vorprogrammierten farbe Col1 (Farbe 1) bis Co15 (Farbe 15) zu wahlen
• Wenn die gewünschte Menüoption ausgewähl ist, mit EINGABE (ENTER) bestätigten.
• Halten Sie die MENU-Taste ungefahr 2 Sekunden gedrückt um in den Betriebsmodus zurückzukehren.

Sound Mode

Zum Auswahlen des gewünschten Sound / manuellen Modus zum Auslösen der Shows.

• MENU-Taste drücken bis 500 im Display angezeigt wird.
  EINGABE (ENTER) drucken.

• Benutzen Sie die DOWN- und UP-Knöpfle um einen der möglichen Moden zu wahren

• (sound modus an) Die Show wird über das interne Mikrofon gesteuert.

• FF (sound modus aus) → Die Show wird über die Geschwindigkeit geregelt.

Die aktuelle Geschwindigkeit blinkt auf dem Display
- Benutzien Sie den DOWN- und UP-Knopf um eine der 3 verfügbaren Geschwindigkeiten aus zu Wahlen.

• Wenn die gewünschte Menüoption ausgewähl ist, mit EINGABE (ENTER) bestätigen.
• Halten Sie die MENU-Taste ungefahr 2 Sekunden gedrückt um in den Betriebsmodus zurückzukehren.

Audio Empfindlichkeit

Die Audio Empfindlichkeit konnen Sie auf die Räumliche Situation anpassen und das Gerät reagiert optimal auf den Takt der Musik!

• MENU-Taste drucken bis SEnS im Display erscheint.
• EINGABE (ENTER) drücken und das Display beginnnt zu blinken.
• Benutzen Sie den DOWN- und UP-Knopf um den gewünschten Wert der Empfindlichkeit aus zu Wahlen: 0 (minimale Empfindlichkeit) to 100 (maximale Empfindlichkeit)
• Wenn die gewünschte Menüoption ausgewähl ist, mit EINGABE (ENTER) bestätigten.
• Halten Sie die MENU-Taste ungebär 2 Sekunden gedrück um in den Betriebsmodus zusückzukehren.

Blackout

Blackout: Wird kein DMX-Signal erkannt, Goes das Gerät in Blackout.

Kein Blackout: Wird kein DMX-Signal erkannt, schaltet das Gerät automatisch auf Master um.

• MENU-Taste drucken bis blfd im Display erscheint.
• Dann EINGABE (ENTER) drücken, die aktuelle Auswahl beginnnt auf dem Display zu blinken.
• Benutzen Sie den DOWN- und UP-Knopf um YES (Blackout) oder NO (kein Blackout) Modus zu wahlen.
• Wenn die gewünschte Menüoption ausgewähl ist, mit EINGABE (ENTER) bestätigten.
• Halten Sie die MENU-Taste ungefahr 2 Sekunden gedrückt um in den Betriebsmodus zurückzukehren.

LED Display

Display an: Display ist ständig eingescheltet.

Display aus: Display ist ausgeschaltet, wenn nicht in Benutzung.

• MENTÜ-Taste drücken bis LEDs im Display erscheint.
• Dann EINGABE (ENTER) drücken und Display beginnnt zu blinken.
• Mit ABWÄRTS und AUFWÄRTS (Display ständig eingeschaltet) oder OFF (Display ausgeschaltet, wenn nicht in Benutzung) auswahlen.
• Wenn die gewünschte Menüoption ausgewähl ist, mit EINGABE (ENTER) bestätigten.
• Halten Sie die MENU-Taste umgebär 2 Sekunden gedrückt um in den Betriebsmodus zurückzukehren.

Display Umkehrung

Display Umkehrung: Display ist lesbar, wenn Gerät auf dem Kopf stehend installiert ist.

• MENU-Taste drucken bis [DS] im Display blinkt (Normal Display).
• Mit EINGABE (ENTER) zu Betriebsart [B518] (Display Umkehrung) umschalten
• Halten Sie die MENU-Taste ungefahr 2 Sekunden gedrückt um in den Betriebsmodus zurückzukehren.

Self-Test

• MENU-Taste drücken bis ESE im Display erscheint.
• Drucken Sie die ENTER-Taste: Das Gerät beginnnt das Selftest-Programm.
• Zur Rückkehr zu den Funktionen MENU-Taste drucken.
• Halten Sie die MENU-Taste ungebär 2 Sekunden gedrück um in den Betriebsmodus zurückzukehren.

Stundenzahler

Zur Anzeige der Arbeitsstunden des Geräts.

• MENU-Taste drucken bis FhrS im Display blinkt.
• Mit EINGABE (ENTER) die Arbeitsstunden im Display anzeigen.
• Halten Sie die MENU-Taste umgebär 2 Sekunden gedrückt um in den Betriebsmodus zureckzukehren.

Software-Version:

Zum Anzeigen der Software-Version des Geräts.

• Drücken Sie den MENU-Knopf bis auf dem Display blinkt.
• Drücken Sie den ENTER-Knopf, um die Software-Version des Geräts anzuzeigen.
• Halten Sie die MENU-Taste ungebär 2 Sekunden gedrückt um in den Betriebsmodus zusückzukehren.

ELEKTRISCHE INSTALLATION + ADRESSIERUNG

Wichtig: Die Elektroinstallation solle nur von Fachleuten in Übereinstimmung mit den in Ihr dem Land geltenden Bestimmungen für elektrische und mechanische Sicherheit ausgeführter werden.

Elektrische Installation von einem allein stehenden Gerät:

• Stecken Sie einfach das Netzkabel ein. Die Gerät fängt sofort an im allein stehenden Modus zu arbeiten Anmerkung: Sie können einen Fernsteuerungscontrolled CA-8 oder RF-8R (RF-8SET) an das Gerät anschließen, wenn Sie zusätzliche Steuerungsfunktionen haben möchen. In Abschnitt „Bedieren des Gerats" erfahren Sie mehr darüber.

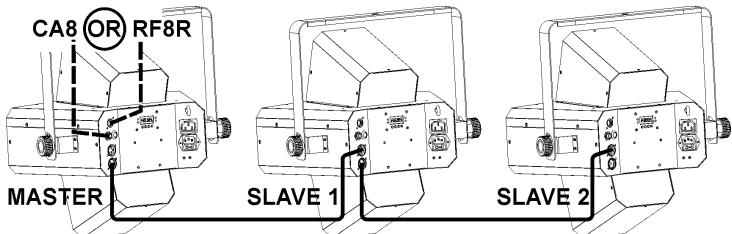

Elektrische Installation für zwei oder mehrere Geräte im Master/Slave-Modus:

• Schlieben Sie 2 bis max. 16 Geräte mit hochwertig abgeschirnten Mikrofonkabeln an. Das erstige Gerät der Kette schaltet automatisch auf Master-Modus, die übrigen müssen in den Slave-Modus gesetzt werden (SL1 oder SL2). Siehe vorangehendes Kapitel für weitere Informationen.
• Vergewissern Sie sich, dass alle Geräte an die Netzleitung angeschlossen wurden.
  Fertig!

Anmerkung: Sie können einen Fernsteuerungscontroller CA-8 oder RF-8R (RF-8SET) an das Gerät anschließen, wenn Sie zusätzliche Steuerungsfunktionen haben möchten.

Elektroinstallation im DMX-Modus:

• Das DMX-Protokoll ist ein gängiges Hochgeschwindigkeitssignal, um intelligente Lichtsysteme zu steuern. Sie müssen ihren DMX-Controller und alle angeschlossenen Geräte mit einem hochwertigen symmetrischen Kabel hintereinander schalten (daisy chain).
• Es werden sowohl XLR-3pin als auch XLR-5pin-Stecker benutzt, allerdings ist der XLR-3pin gängiger, da diese Kabel mit symmetrischen Audiokabel kompatibel sind.

Stiftanordnung XLR-3pin: Pin1 = GND ~ Pin2 = Negatives Signal (-) ~ Pin3 = Positives Signal (+)

Stiftanordnung XLR-5pin: Pin1 = GND ~ Pin2 = Negatives Signal (-) ~ Pin3 = Positives Signal (+) ~ Pins4+5 nicht benutzt.

• Um durch Interferenzen verursache Fehl Funktionen der Lichteffekte zu vermeiden, müssen Sie einen 90Ω bis 120Ω Abschlusswiderstand am Ende der Kette einsetzen. Verwendten Sie niemals Y-Splitter Kabel, dass funktioniert nicht!
• Stellen Sie sichere, dass alle Geräte an das Netz angeschlossen sind.

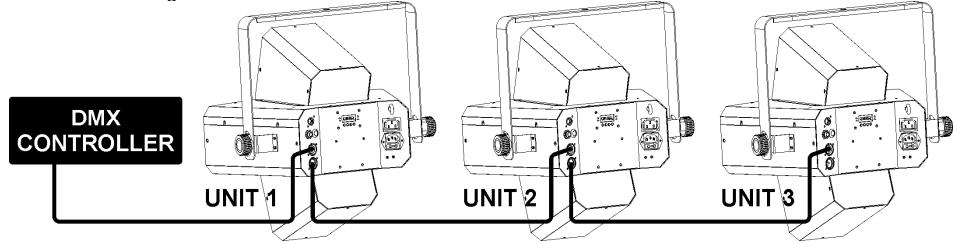

Traditionelle DMX-Installation fur den normalen Gebrauch:

Verbinden Sie den DMX-Controller mit allen DMX-Scheinwerfern und Effekten (z.B. dem LED CROSSFIRE)

in einer Kette. Vergessen Sie nicht die Geräte zu adressieren.

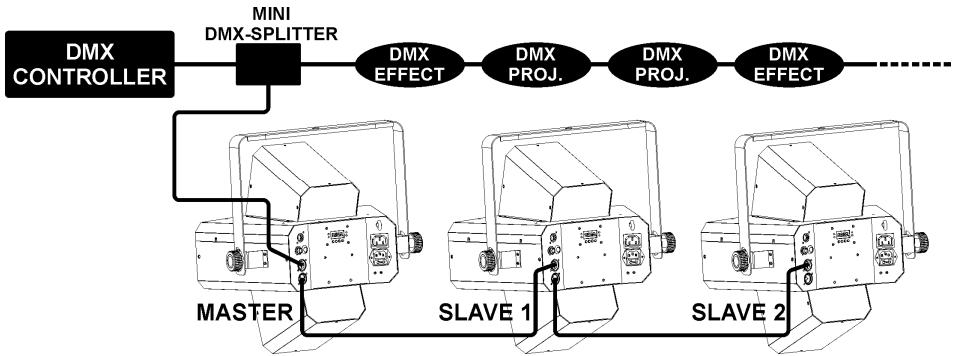

Spezielle DMX-Installation für die Verwendung mit dem 1 Kanal DMX Master / Slave Funktion (1MSL): Verbinden Sie den DMX-Controller mit allen DMX-Scheinwerfern und Effekten (z.B. dem LED CROSSFIRE) in einer Kette. Diese muß über einen kleinen (optional erhältlichen) "Mini DMX-Splitter" angeschlossenen werden.Jetzt arbeitet der LED-CROSSFIRE im Master/Slave Modus während der Master über den 1-Kanal DMX Modus angesteuert wird.

Vergessen Sie nicht die DMX Adressierung an den Geräten. Bei dem LED CROSSFIRE Effekt besteht nur der Master eine DMX Adressierung, Die Slaves werden über den Master angesteuert.

EINSTELLEN DER RICHTIGEN STARTADRESSE:

Bitte im vorherigen Kapitel (DMX-512 Adresse einstellen) nachlesen, wie die Startadresse eingestellt wird. Die Startadresse jeder einzelnen Geräts ist ausgesprochen wichtig. Unglücklicherweise ist es unwilling, Ihn in dieser Bedienungsanleitung zu erlören, welche Startadresse Sie einzustellen haben. Das hangt vollständig von dem verwändten Controller ab... Also,itte lessen Sie in der Bedienungsanleitung Ihres DMX Controllers nach, wie die Startadresse einzustellen ist.

DMX-KONFIGURATION DES LED CROSSFIRE:

1 KANAL-MODUS
1CH MODE (1Ch & 1MSL)
4 KANAL-MODUS

Ch1		Ch2		Ch3		Ch4
Function		Chase		Speed		Strobe
Sound Active		235-255	Chase 12	255	Fast	10-255	Slow
Asynchronous show		214-234	Chase 11
130-249	Asynchronous show	192-213	Chase 10
010-129	Synchronous show	171-191	Chase 9
000-009	Off	150-170	Chase 8
		128-149	Chase 7
		107-127	Chase 6
		086-106	Chase 5
		064-085	Chase 4
		043-063	Chase 6
		022-042	Chase 2
		000-021	Chase 1	000	Slow	0-9	Off

Was sind Chase?

Chase sind eine Reihe von Pattern, die in Schleife gesetzt werden, um dynamische (Bewegungs-) Effekte zu schaffen.

Wenn der Wert von CH1 zwischen 009 und 250 eingestellt ist, können Sie CH2 zum Auswahlen von 12 verschiedene Chase benutzen.

Benutzen Sie CH3, um die Geschwindigkeit der gewährten Chase auszuwahlen.

Zwei DMX-Modi sind verfügbar: 1CH, 1MSL- und 4CH- Modus:

1-Kanal-Modus:

Sehr Benutzerfreundlicher Modus: Sie bereits nur ein DMX Kanal um einen von 11 vorprogrammierten Chases auszuwahlen oder Sie konnen den Effekt Commander zum ein- und ausschalten benuten (Sie bereits kein Switch Pack).

1MSL - 1-Kanal-Modus:

Im Grundes ist dies die gleiche Funktion wie der 1 Kanal DMX Modus, aber Sie haben den groben Vorteil, das die Geräte im Master/Slave Modus arbeiten und man kann die vorprogrammierten Multi-Effekte abrufen! Um diese Funktion zu nutzen, müssen die Geräte in der DMX Linie über den optional erhältlichen DMX Controller verbunden werden.

4-Kanal-Modus:

Für eine maximale Kontrolle über alle Funktionen:

• Kanal 1: Moduswahr
• Kanal 2: wahl't Chase.
• Kanal 3: Chase-Geschwindigkeit
• Kanal 4: Strobe-Geschwindigkeit

DAS GERÄT BETREIBEN MIT EINEM CA8 / RF8SET

Wenn das Gerät im Standalone oder Master/Slave Modus genutzt wird, raten wir dazu, den CA-8 "Kabel Controller" oder das RF-8SET "Funk Controller" zu nutzen.

• CA-8 Kabelgebundene Steuerung: Verbinden Sie den Controller mit dem Klinke Eingang der ersten Geräteeinheit (master).

• RF-8SET Kabellose Steuerung: die kabellose Steuerung besteht aus 2 Teilen:

• RF-8T: kleiner RF-Transmitter welcher bis zu 5 Effekte steuern kann.

• RF-8R:kleiner RF-Empfänger welcher an den DIN-5pin input des LED CROSSFIRE angeschlossen wird. Siehe Bedienungsanleitung des Empfängers für mehr Informationen.

Nun können Sie alle angeschlossenen Einheiten kontrollieren:

STANDBY Knopf:

Drücken Sie diesen Knopf um den Blackout Modus an allen angeschlossenen.

MODE/FUNCTION Knopfe:

Mit dem MODE Knopf können Sie 4 verschiedene Modi wahlen:

Die LED ist aus: Mit dem FUNCTION Knopf können Sie verschiedene Stroboskop Funktionen wahlen.
Die LED ist an: Mit dem FUNCTION Knopf können Sie verschiedene Shows wahlen.
Die LED blinkt langsam: Mit dem FUNCTION Knopf können Sie die gewünschten Farbe Muster wahlen.
Die LED blinkt schnell: Mit dem FUNCTION Knopf können Sie eine der 3 verfügbaren Geschwindigkeiten für das ausgewählte Shows wahren.

WARTUNG UND INSTANDHALTUNG

• Sicherstellen, dass sich keine unbefugten Personen unterhalb des Geräts befinden, während es gewartet wird.
• Gerät ausschalten, Netzsteckerziehen und warten, bis es sich abgekühlt hat.

Während der Wartung sind folgende Punkte ganz besonderss zu beachten:

• Sümmtliche Schrauben zur Installation und Befestigung jeglicher Teile müssen fest angezogen und rostfrei sein.
• Gehäuse, Befestigungsmaterialien und Aufhängungen (Decke, Balken, abgehnte Decken))dürfen keine Anzeichen von Verformung aufweisen.
• Ist die Optik sightbar beschädigt (Sprünge oder tiefe Kratzer), dann mussen die entspruchenden Teile ausgewechselt werden.
• Netzkabel muss stets in einwandfreiem Zustand sein und selbst bei kleinsten Beschädigungen erneuert werden.
• Zur Vermeidung von Überhitzung müssen die Ventilatoren (sofern vorhanden) und Lufthungsschitze monatlich gereinigt werden.
• Gerätinnen mindestens einmal pro Jahr mit Staubsauger oder Airjet reinigen.

• Reinigung der inneren und außeren optischen Linsen und/oder Spiegel mussen in regelmäßigen Abständen zur Beibehaltung einer optimalen Lichtausbeute vorgenommen werden. Reinigungssintervalle hangen stark von der Umgebung ab: feuchte, verrauchte und besonders verschmutzte Umgebung führen zu größer Verschmutzung auf den Linsen.

• Mit weichem Tuch und gewöhnlichem Glasreiniger saubern.

• Alle Teile stets gut abtrocknen.
• Außere Optik mindestens alle 30 Tage säubern.
• Innere Optik mindestens alle 90 Tage saubern.

Achtung: Wir empfehlen dringend, Reinigung im Innern des Geräts nur von qualifiziertem Personal durchführten zu halten!

TECHNISCHE EINZELHEITEN

Netzspannung:

≈ 100V - 240V ， 50 / 60Hz

Leistungsaufnahme:

40 Watt

Sicherung:

250V / T6,3A langsame Sicherung (20mm Glas)

Klangregler:

Eingebautes Mikrofon

DMX Anschlüsse:

3-pin XLR Stecker/Buchse

Benutzte DMX-Kanäe:

1 oder 4 Kanäle

Leuchtmittel

320 LEDs (Rot=80 + Grün=80 + Blau=80 + Weiss=80)

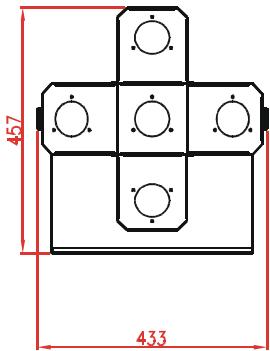

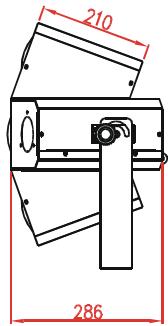

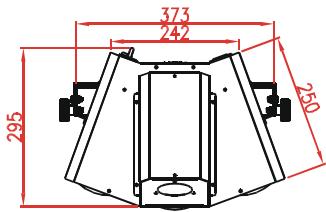

Abmessungen:

457 × 433 × 286 mm

Gewicht:

7 kg

Technische Änderungen können auch ohne Vorankündigung vorgenommen werden! Sie können sich die neueste Version dieser Benutzerhandbuches von unserer Website herunterlagen: www.beglec.com
