Type de produit	Serveur de stockage réseau (NAS)
Marque	MAXTOR
Modèle	CENTRAL AXIS BUSINESS
Connectivité	Ethernet 10/100/1000 Mb/s
Nombre de baies de disque	2 baies (disques inclus)
Alimentation	Adaptateur secteur externe
Fonctions principales	Sauvegarde réseau, accès distant Internet, partage de fichiers, gestion de comptes utilisateurs
Système d'exploitation supporté	Windows et Mac OS
Logiciel fourni	Maxtor Manager (CD-ROM)
Accès distant	Compatible avec Seagate Global Access
Sécurité	Mot de passe administrateur, gestion des comptes utilisateurs
Entretien	Remplacement de disque dur possible (consulter la notice)
Support technique	Centre d'appels et site web www.maxtor.com
Certification	FCC Classe B
Contenu de l'emballage	Serveur, câble Ethernet, adaptateur secteur, CD-ROM, notice
Dimensions (approx.)	200 x 120 x 150 mm
Poids (approx.)	1,4 kg

FOIRE AUX QUESTIONS - CENTRAL AXIS BUSINESS MAXTOR

Comment installer le serveur Central Axis ?

Branchez le câble Ethernet au routeur et au serveur, puis branchez l'alimentation. Appuyez sur l'interrupteur arrière. Installez le logiciel Maxtor Manager à partir du CD-ROM.

Que faire si le serveur n'est pas détecté ?

Vérifiez les connexions réseau et que le voyant d'état est fixe. Si le problème persiste, visitez support.seagate.com et cliquez sur Dépannage.

Comment créer un compte utilisateur ?

Dans Maxtor Manager, cliquez sur Créer un compte utilisateur et remplissez les champs dans la fenêtre.

Comment accéder à distance aux fichiers ?

Utilisez la fonction Accès Distant dans Maxtor Manager. Créez un compte Seagate Global Access et liez-le à votre serveur.

Comment réinitialiser le mot de passe administrateur ?

La notice ne précise pas de procédure de réinitialisation. Consultez le guide de l'administrateur sur le CD-ROM ou le site support.

Puis-je remplacer un disque dur défectueux ?

Oui, un seul disque peut être remplacé. Suivez les instructions dans la documentation utilisateur ou sur www.maxtor.com (section Support).

Le voyant d'état clignote, que faire ?

Patientez jusqu'à ce que le voyant devienne fixe, indiquant que le serveur est prêt.

Comment configurer le partage de fichiers ?

Après installation, ouvrez Maxtor Manager, cliquez sur Paramètres puis sur la page web d'administration. Configurez les dossiers partagés et les utilisateurs.

Est-ce compatible avec Mac ?

Oui. Le logiciel Maxtor Manager est disponible pour Mac. Suivez les instructions spécifiques dans la notice (pages Installation pour Macintosh).

Où trouver les guides utilisateur ?

Les guides sont au format PDF dans le dossier Guidelines sur le CD-ROM du logiciel Central Axis.

MODE D'EMPLOI CENTRAL AXIS BUSINESS MAXTOR

Serveur de stockage réseau avec deux disques

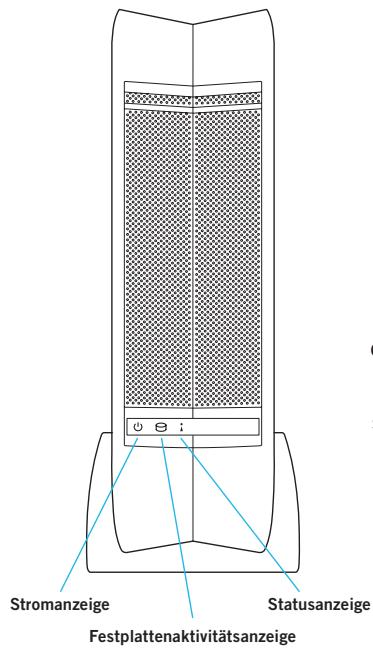

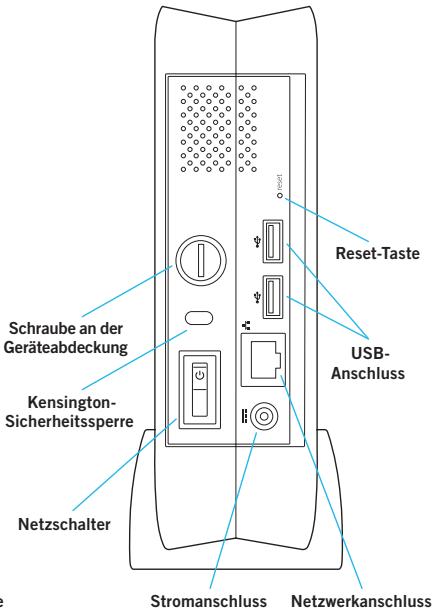

Product Diagram 3 Schema du produit 13 Getting Started 4 Mise en route 14 Windows Installation 5 Installation pour Windows 15 Macintosh Installation 8 Installation pour Macintosh 18 Support 11 Support 21 FCC Declaration of Conformance 12 Déclaration de conformité FCC 22

En choisissant le serveur de stockage réseau Central Axis™, vous avez opté pour une solution simple et rentable permettant de sauvegarder des données sur les ordinateurs de votre petit réseau.

Pour configurer et utiliser votre nouveau serveur de stockage, lisez les informations suivantes :

Partie 1: branchement

1. Connectez une extrémité du câble Ethernet fourni au port Ethernet de votre routeur ou commutateur.
2. Branchez l'autre extrémité du cable Ethernet sur le port Ethernet de votre serveur de stockage Central Axis.
3. Branchez la fiche ronde du cordon d'alimentation sur la prise du serveur de stockage Central Axis.
4. Branchez la fiche standard du cordon d'alimentation sur la prise secteur.

Partie 2 : mise sous tension

1. Appuyez sur l'interrupeur d'alimentation situé à l'arrière de tout serveur de stockage Central Axis. À l'avant du serveur, le voyant d'alimentation (à gauche) s'allume et le voyant d'état (à droite) clignote. Le voyant d'activité du disque dur (au centre) clignote par intermittence.
2. Patientez jusqu'à ce que le voyant d'état soit fixe.

Pour installer le calculi et configurer le serveur de stockage Central Axis sur un PC, passez à la page 15. Pour effectuer la même procédure sur un Macintosh, passez à la page 18.

Aide de maxtor manager

Pour obtenir l'aide de l'application Maxtor Manager située sur tout bureau, cliquez sur l'icône ? qui apparait dans chaque fenêtre ou reportez-vous aux guides de l'utilisateur disponibles sur le CD-ROM du logiciel Maxtor Central Axis.

Guides de l'utilisateur

Le dossier Guidelines inclus dans le CD-ROM du logiciel Central Axis contient les guides suivants au format PDF :

Guide de l'utilisateur de Maxtor Central Axis pour Windows Guide de l'utilisateur de Maxtor Central Axis pour Macintosh - Guide de l'administrateur de Maxtor Central Axis Guide de l'utilisateur de Seagate Global Access

Partie 3: installation du logiciel

1. Insérez le CD-ROM du logiciel Maxtor Central Axis dans votre ordinateur. L'écran de bienvenue s'affiche automatiquement. Remarque: Si l'écran de bienvenue ne s'affiche pas, cliquez deux fois sur le fichier Launch.exe soit disponible sur le CD-ROM.
2. Suivez les instructions affichées à l'écran afin d'installer le logiciel.
3. Une fois l'installation du logiciel terminée, une icône Maxtor Manager apparaît sur votre bureau :

Maxtor

Manager

1. Cliquez deux fois sur l'icône Maxtor Manager. L'application Maxtor Manager s'ouvre sur tout le bureau et recherche les périphériques Central Axis sur votre réseau. Une fois le serveur de stockage Central Axis détecté, le nom d'hôte, l'adresse IP et l'adresse MAC correspondants s'affichent.

Remarque: Si un message vous indique qu'aucun périphérique Central Axis n'a été détecté, visitez notre site de support à l'adresse suivante: http://support. seagate. com. Clique ensuite sur DEPANNAGE pour obtenir de l'aide.

Partie 4: configuration du serveur de stockage central axis

La procédure suivante présente les différentes étapes de la configuration de votre serveur de stockage Central Axis :

• Configuration du serveur de stockage Central Axis et création d'un mot de passe administrateur
• Configuration d'un compte utilisé
• Création d'un compte Seagate Global Access gratuite sur le site Internet Seagate Global Access
• Création d'un lien vers vos comptes Seagate Global Access et Central Axis

Configuration du serveur de stockage central axis et création d'un mot de passe administrateur

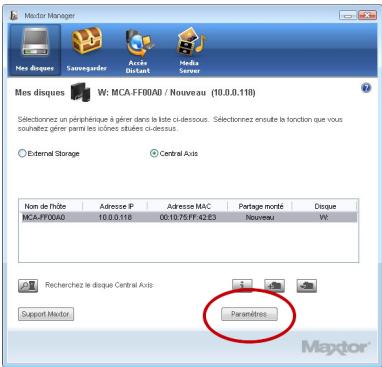

Étape 1 : Dans l'application Maxtor Manager, cliquez sur Paramètres dans la fenêtre Mes disques :

Étape 2 : dans la fenêtre paramètres de maxtor central axis, cliquez sur la page web d'administration de maxtor central axis.

Remarque: Pour configurer l'accès Internet et le partage de données d'un compte, le compte en question doit être privé.

Étape 3: Configurez le serveur de stockage Central Axis comme il se doit dans les différentes pages de configuration disponibles (la création du mot de passe administrateur s'effectue sur la deuxième page de configuration).

Une fois l'assistant de configuration fermé, vous êtes invité à vous connecter.

• Votre nom d'utilisateur est admin.
• Voici le mot de passe est le mot de passe administrateur que vous venez de créer.

Configuration d'un compte utilisateur central axis

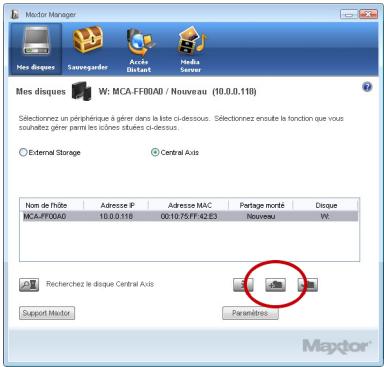

Étape 1 : Dans l'application Maxtor Manager, clique sur le bouton Créer un compte utilisateur dans la fenêtre Mes disques :

Etape 2 : Dans la fenêtre Création d'un compte utilisateur qui apparait, remplissez les différents champs afin de créer un compte utilisateur.

Création d'un compte

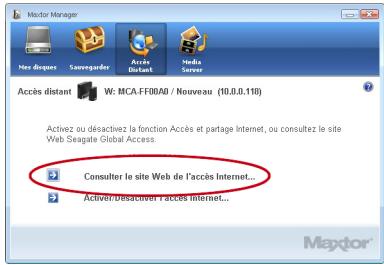

Étape 1 : Dans l'application Maxtor Manager, cliquez sur Accès Distant (en haut de l'écran) afin d'ouvrir la fenêtre Accès Distant correspondante. Cliquez sur Consulter le site Web de l'accès Internet :

Étape 2 : Sur la page Sign In (Se connecter) de Seagate Global Access, entrez votre adresse e-mail sous Don't Have an Account? (Je n'ai pas de compte) et cliquez sur Send (Envoyer).

Étape 3: Ouvrez votre messagerie et suivez les instructions afin d'effectuer l'enregistrement du compte Global Access.

Création d'un lien vers vos comptes seagate global access et central axis

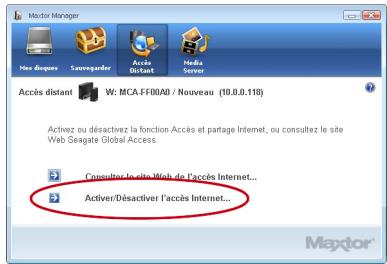

Étape 1 : Dans la fenêtre Accès Distant, cliquez sur Activer/Désactiver l'accès Internet.

Étape 2: Suivez les instructions à l'écran afin d'entrer les informations de votre compte Central Axis local, puis celles de votre compte Seagate Global Access.

Remarque: En cas de dysfonctionnement d'un disque dur sur le serveur de stockage détecté grâce aux diagnostics sur l'interface d'administration Central Axis, un seul disque peut être remplacé. Pour ce faire, il convient de suivre les instructions fournies dans la documentation destinée aux utilisateurs, laquelle est disponible sur le CD-ROM joint et également sur le site Internet www.maxtor.com (dans la section Support).

Partie 3 : installation du logiciel

1. Insérez le CD-ROM du logiciel Central Axis dans tout ordinateur. Accédez au CD-ROM et cliquez deux fois sur le programme d'installation du logiciel Maxtor Central Axis Manager.
2. Suivez les instructions affichées à l'écran afin d'installer le logiciel.
3. Une fois l'installation du logiciel terminée, une icône Maxtor Central Axis Manager apparaît sur votre bureau :

Partie 4: configuration du serveur de stockage central axis

La procédure suivante présente les différentes étapes de la configuration de votre serveur de stockage Central Axis :

• Configuration du serveur de stockage Central Axis et création d'un mot de passe administrateur
• Configuration d'un compte utilisé
• Création d'un compte Seagate Global Access gratuite sur le site Internet Seagate Global Access
• Création d'un lien vers vos comptes Seagate Global Access et Central Axis

Configuration du serveur de stockage central axis et création d'un mot de passe administrateur

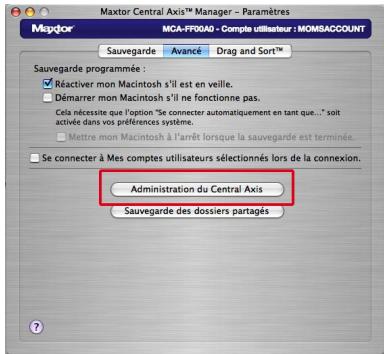

Étape 1 : Dans la fenêtre principale de l'application Maxtor Manager, cliquez sur Paramètres. Cliquez ensuite sur l'onglet Avancé de la fenêtre Paramètres, puis sur Administration du Central Axis.

Étape 2: Configurez le serveur de stockage Central Axis comme il se doit dans les trois pages de configuration disponibles (la création du mot de passe administrateur s'effectue sur la deuxième page de configuration). Une fois l'assistant de configuration fermé, vous êtes invité à vous connecter.

• Voiture nom d'utilisateur est admin.
• Voici le mot de passe est le mot de passe administrateur que vous venez de créer.

Configuration d'un compte utilisateur central axis

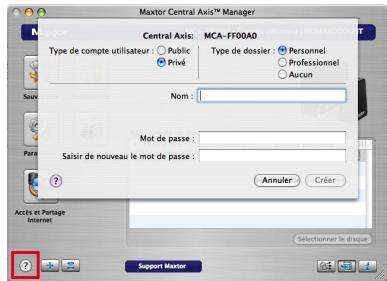

Étape 1 : Dans la fenêtre principale de l'application Maxtor Manager, clique sur le bouton Créer un compte utilisateur.

Étape 2 : Dans la fenêtre Création d'un compte utilisateur, configurez un compte utilisateur.

Cliquez sur le bouton ? ou consultez le guide de l'utilisateur de Maxtor Central Axis pour Macintosh disponible sur le CD-ROM du logiciel Central Axis pour en savoir plus sur la création d'un compte utilisateur.

Remarque: Pour configurer l'accès Internet et le partage de données d'un compte, le compte en question doit être privé.

Création d'un compte

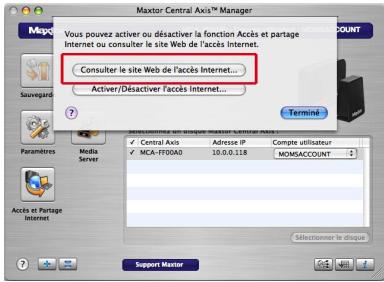

Étape 1: Dans l'application Maxtor Manager, cliquez sur l'icône Accès et partage Internet. Étape 2 : Dans la fenêtre Accès et partage Internet, cliquez sur Consulter le site Web de l'accès Internet.

Étape 3: Sur la page Sign In (Se connecter) de Seagate Global Access, entrez votre adresse e-mail sous Don't Have an Account? (Je n'ai pas de compte) et cliquez sur Send (Envoyer).

Étape 4: Ouvrez votre messagerie et suivez les instructions afin d'effectuer l'enregistrement du compte Global Access.

Création d'un lien vers vos comptes seagate global access et central axis

Étape 1: Dans l'application Maxtor Manager, cliquez sur l'icône Accès et partage Internet. Étape 2 : Dans la fenêtre Accès et partage Internet, cliquez sur Activer/Désactiver l'accès Internet.

Étape 3: Suivez les instructions à l'écran afin d'entrer les informations de votre compte Central Axis local, puis celles de votre compte Seagate Global Access.

Remarque: En cas de dysfonctionnement d'un disque dur sur le serveur de stockage détecté grâce aux diagnostics sur l'interface d'administration Central Axis, un seul disque peut être remplaçé. Pour ce faire, il convient de suivre les instructions fournies dans la documentation destinée aux utilisateurs, laquelle est disponible sur le CD-ROM joint et également sur le site Internet www.maxtor.com (dans la section Support).

Nous sommes là pour vous aider

L'assistance technique répondra à vos questions techniques et de dépannage concernant votre serveur de stockage Maxtor Central Axis aux heures normales d'ouverture du centre d'appels. Avant d'appeler, notez votre configuration système et le numéro de modèle du serveur Maxtor Central Axis. Ces nombres vous permettront d'obtenir de l'aide auprès du support Seagate, d'enregistrer votre disque et de rechercher des informations sur le site Internet de Seagate. Consultez notre site Internet à l'adresse www.maxtor.com pour obtenir les informations les plus récentes et les plus complètes sur le support :

Base de connaissances

Informations de dépannage, FAQ et documentation technique

Téléchargements logiciels

Logiciels d'installation, utilisateurs et diagnostics

Index des produits

Produits Maxtor actuels et passés

Services de garantie

Retours des produits (RMS), état de la garantie et informations sur la garantie.

Support produit

Aide à l'installation, caractéristiques techniques des produits et manuels d'utilisation

Déclaration de conformité FCC

Cet équipement est conforme au chapitre 15 du réglement FCC. Son exploitation est soumise aux deux conditions suivantes : (1) cet équipement ne doit pas causer d'interférences nuisibles, et (2) cet équipement doit accepter toutes les interférences reçues, y compris celles susceptibles d'entrainer un fonctionnement non souhaité.

Classe B

Cet équipement a été testé et déclaré conforme aux limites imposées aux dispositifs numériques de classe B stipulées au chapitre 15 du règlement FCC. Ces limites sont conçues pour fournir une protection raisonnable contre les interférences nuisibles lorsque l'équipement est utilisé dans un environnement résidentiel. Cet équipement général, utilise et peut émettre des fréquences radio et, s'il n'est pas installé et utilisé conformément aux instructions, peut créer des interférences nuisibles perturbant les communications radio. Toutefois, rien ne permet de garantir l'absence totale d'interférences dans une installation donnée. Si l'équipement perturbe la réception de radios ou de télévisions, ce qui peut être

vérifié en éteignant et en rallumant l'équipement, l'utilisateur est invité à tenter de faire disparaître ces interférences en recourant à au moins une des mesures suivantes :

• réorienter ou déplacer l'antenne de réception, augmenter l'écart entre l'équipement et le récepteur,
• connecter l'équipement à une prise située sur un circuit autre que celui auquel est raccordé le récepteur,
• consulter le revendeur ou un technicien expérimenté pour obtenir de l'aide.

Attention : Toute modification apportée à cet équipement peut invalider le droit d'emploi de cet équipement accordé à l'utilisateur.
