CANDID C-06 - Caméra de surveillance ENEO - Notice d'utilisation et mode d'emploi gratuit
Retrouvez gratuitement la notice de l'appareil CANDID C-06 ENEO au format PDF.
| Type de produit | Caméra de surveillance jour/nuit en caisson anti-intempéries |
| Marque | ENEO |
| Modèle | CANDID C-06 |
| Capteur | 1/3" Sony Super HAD Interline Transfer CCD (SS-1M) |
| Résolution horizontale | 480 lignes TV |
| Sensibilité | 0,4 Lux (couleur) / 0,0044 Lux (N/B) (F1,2) |
| Objectif | F1,3 ~ F240 / 7,5 ~ 50 mm, varifocal DC |
| Angle d'image horizontal | 36,6° ~ 5,64° |
| Distance minimale de mise au point | 0,4 m |
| Alimentation | 12 VDC (±20 %), consommation env. 9 W |
| Indice de protection | IP66/67 |
| Température de fonctionnement | -30 °C à +40 °C |
| Poids | 1,2 kg |
| Matériau du caisson | Aluminium / matière plastique (Macrolone) |
| Pare-soleil | Oui, intégré |
| Fonctions principales | Correction de contre-jour (BLC), gain automatique (AGC), balance des blancs (ATW), mode jour/nuit avec filtre IR motorisé, anti-scintillement, intégration d'image jusqu'à 32x |
| Sortie vidéo | 1 Vcc composite / CCVS, 75 Ω sur BNC |
| Nettoyage | Chiffon doux et sec ; détergent non agressif si nécessaire. Ne pas utiliser de produits abrasifs. |
| Sécurité | Débrancher avant intervention ; ne pas ouvrir le boîtier ; confier les réparations à un personnel autorisé. |
FOIRE AUX QUESTIONS - CANDID C-06 ENEO
Questions des utilisateurs sur CANDID C-06 ENEO
0 question sur cet appareil. Repondez a celles que vous connaissez ou posez la votre.
Poser une nouvelle question sur cet appareil
Téléchargez la notice de votre Caméra de surveillance au format PDF gratuitement ! Retrouvez votre notice CANDID C-06 - ENEO et reprennez votre appareil électronique en main. Sur cette page sont publiés tous les documents nécessaires à l'utilisation de votre appareil CANDID C-06 de la marque ENEO.
MODE D'EMPLOI CANDID C-06 ENEO
1/3” Caméras Vidéo pour Jour/Nuit en Caisson interpolée
Série: CANDID C-05 / CANDID C-06
- Consignes de sécurité 20
- Description générale 20
- Installation 21 3.1 Accessoires faisant partie de la fourniture 21 3.2 Ouverture du caisson pour ajuster l'angle d'image 21 3.3 Raccordement caisson et bras articulé 22 3.4 Exemple de raccordement pour l'utilisation de plusieurs caméras 22
- Montage, raccordement et mise en service 23 4.1 Montage du caisson 23 4.2 Raccordement des câbles 23 4.3 Raccordement avec un bloc d'alimentation VHU-NT1 (en option) 23
- Commutateur de fonctions 25 5.1 Eléments de contrôle et de raccordement 25 5.2 Réglage des commutateurs DIP 25
- Réglage du cadre 26
- Spécifications 27
- Croquis 36
1. Consignes de sécurité
- Veuillez respecter consignes de sécurité et mode d'emploi avant de mettre en service la camera.
- Gardez ce mode d'emploi en lieu sûr pour une utilisation ultérieure.
- N'utilisez pas ces caméras au-delà des valeurs de température, d'humidité et de puissance spécifiées.
- Posez les câbles de connexion soigneusement et veillez notamment à ce que le câble ne soit pas soumis à de fortes charges, qu'il ne soit pas entortillé ou endommagé et que l'humidité ne puisse pas y pénétrer.
N'essayez pas de démonter la carte de la caméra de son boîtier.
- L'unité ne peut être ouverte que par un personnel autorisé.
- La garantie est annulée si l'appareil a été réparé par une personne non autorisée à le faire.
- Contactez le fournisseur si vous rencontrez des problèmes de fonctionnement.
ATTENTION: Bloquer uniquement les vis de fixation (10) lorsque la position exacte de la camera a été ajustée.
Si le boîtier de la caméra est déplacé sur le bras de montage après le serrage des vis de fixation, son étanchéité n'est plus assurée.
Nettoyage:
- N'utilisez pas des détergents forts ou abrasifs lorsque vous nettoyez le boîtier ou le hublot.
- Pour le nettoyage, utilisez un chiffon doux et sec.
Si les salissures devaient s'avérer être difficiles à nettoyer, utilisez un détergent non agressif et passez le chiffon doucement.
Veillez à ce que le hublot soit toujours propre.
2. Description générale
- Caméra jour/nuit dans caisson anti-intempéries
- Résolution horizontale: 480 lignes TV
- Sensibilité: 0,4Lux à couleur / 0,0044Lux à NB (mesuré pour F1,2); (Sens-up en service)
- Objectif - CANDID C-05: F1,2 ~ F260 / 4,5 ~ 12,5mm; varifocal-DC
CANDID C-06: F1,3 ~ F240 / 7,5 ~ 50mm; varifocal-DC
- Obturateur basse et haute vitesse (ESC/DSS)
- Plage de l'obturateur: 1/2 à 1/100.000sec.
- Intégration de l'image: 32x max.
- Correction de contre-jour (BLC)
- Réglage automatique de gain à 28dB (AGC) Balance de blancs automatique (ATW) Mode jour/nuit, mode anti-scintillation Mention en/hors service Alimentation: 12VDC
- Indice de protection: IP66/67
3.1 Accessoires faisant partie de la fourniture
- Bloc d'alimentation pour Candid (en option)
- Instructions de montage et de service
- Une clé allen de 3mm

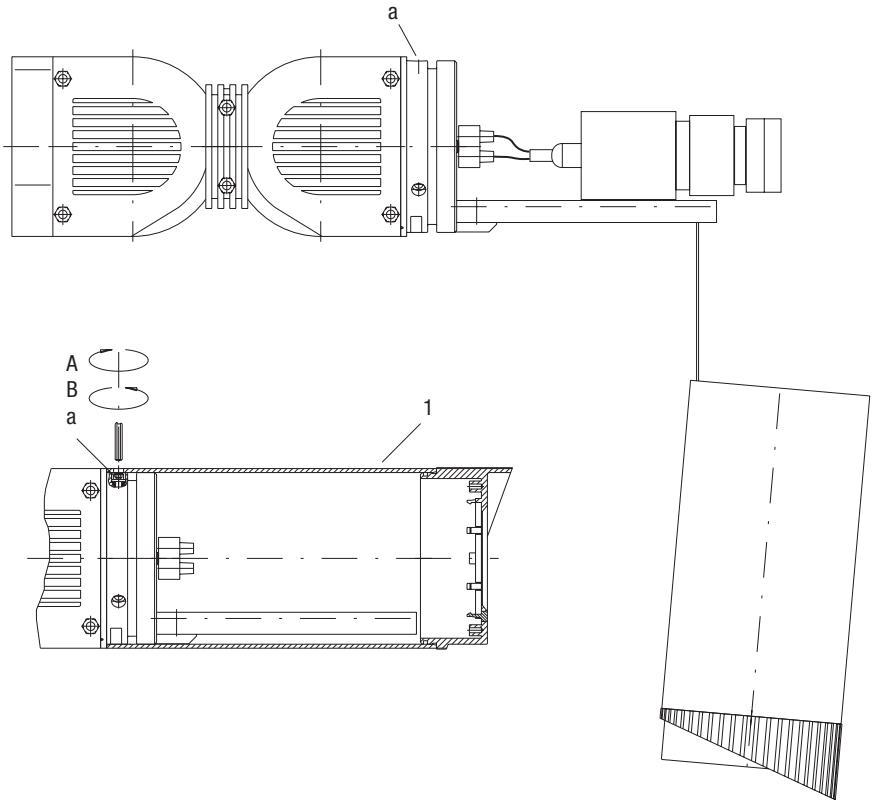

3.2 Ouverture du caisson pour régler l'angle d'image
- Pour ouvrir le caisson, déplacer le toit pare-soleil (uniquement pour les caissons intempérie) de manière à avoir accès à la vis à tête creuse (a) se trouvant dans la partie centrale du caisson.
- Desserrer cette vis dans le caisson en la tournant vers la droite jusqu'à la butée.
- Le corps du caisson (partie centrale) peut alors être tiré vers l'avant.
- Le corps du caisson est fixé au rail de montage de la lama à l'aide d'un cable d'arrêt permettant ainsi de laisser pendre le caisson à son bout lors des opérations de service et d'entretien.
- En cas de besoin, il est possible de détacher le câble de retenue et ainsi de séparer le corps du boîtier du caisson ou du bras de fixation.
Fig. 1
A Tourner dans le sens des aiguilles d'une montre = ouvrir B Tourner dans le sens contraire des aiguilles d'une montre = fermer
3.3 Raccordement caisson et bras articulé

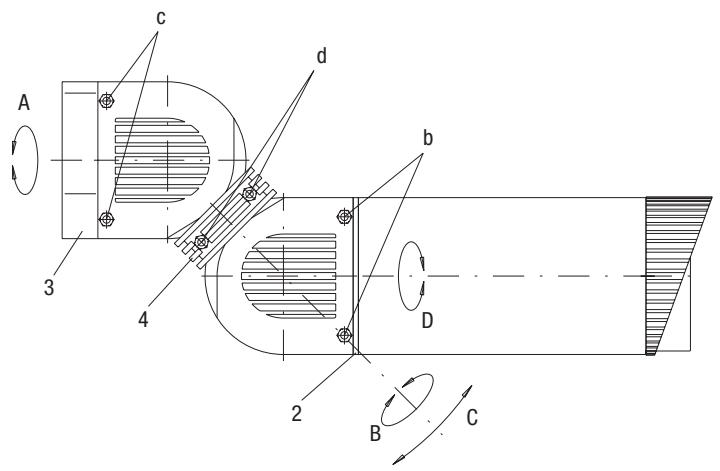

- Le bras articulé est fixé à la paroi arrière (2) du caisson à l'aide de deux vis creuses (b) et à la plaque de fixation (3) à l'aide des vis creuses (c).
- Lorsque les vis (c) sont desserrées, le bras articulé peut tourner sur son axe (A), et sur son axe (D) lorsque les vis (b) sont desserrées.
- On peut le faire tourner sur l'axe (B) ou se déplacer sur l'axe (C) en desserrant les vis creuses (d) de l'anneau de serrage (4).
- On pointe les axes de déplacement de la caméra et du bras en desserrant les vis correspondantes (b-d). La fixation du caisson se fait en accrochage. En position de fixation il faut un espace de 0,5mm.

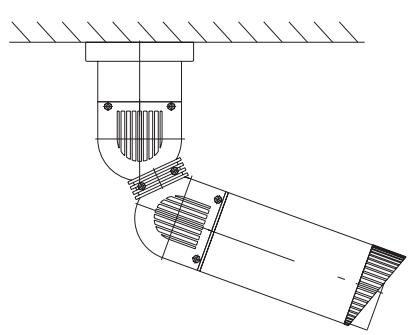

Fig. 2

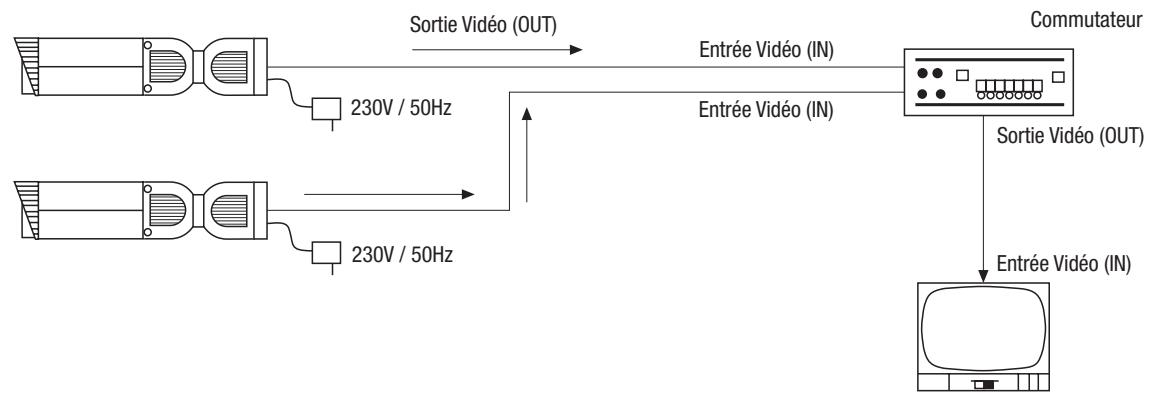

3.4 Exemple de raccordement pour l'utilisation de plusieurs caméras
Ne pas oublier de lire très attentivement la notice d'emploi des différents éléments et accessoires utilisés. Ne mette en marche les éléments et accessoires de l'installation qu'après avoir effectué tous les branchements.

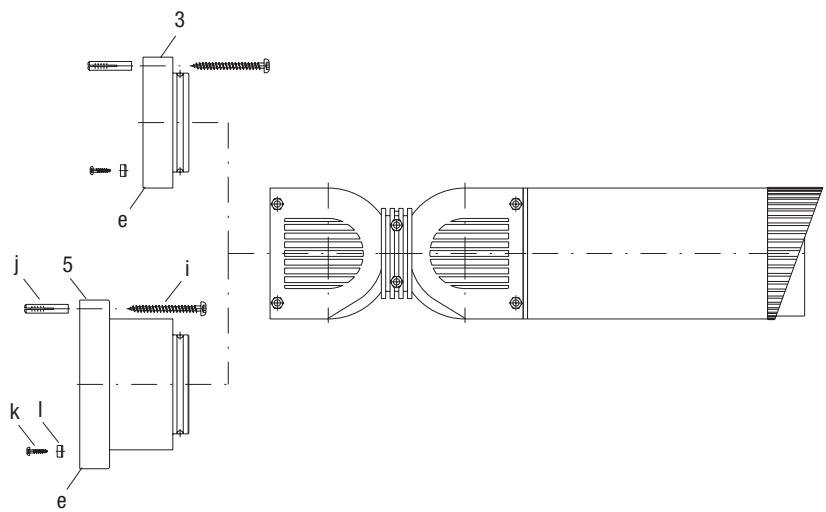

4.1 Montage du caisson
- Pour monter le caisson, enlever les deux vis creuses (c) (cf. Fig. 2) etster la plaque de fixation du caisson.
- Monter la plaque de fixation à l'emplacement requis (mur, plafond, mur extérieur, etc.) à l'aide des vis et des chevilles faisant partie de la fourniture. Vérifier que celles-ci sont adaptées au mode de montage et que le support envisagé est suffisamment stable.
- Faire passer les câbles d'alimentation et les câbles vidéo directement au travers de la plaque de fixation ou par l'entrée de câbles latérale (e) prévue à cet effet (cf. Fig. 3). Il est possible, le cas échéant, d'assurer un soulagement de traction et une fixation supplémentaire des câbles sur la plaque de fixation du boîtier en utilisant les attaches de câbles faisant également partie de la fourniture.
REMARQUE: Si vous utilisez un bloc d'alimentation, livrable en option, celui-ci se fixera de manière similaire: à la place de la plaque de fixation, sur la base. Dans ce cas, la plaque de fixation reste inutilisée.
Fig. 3

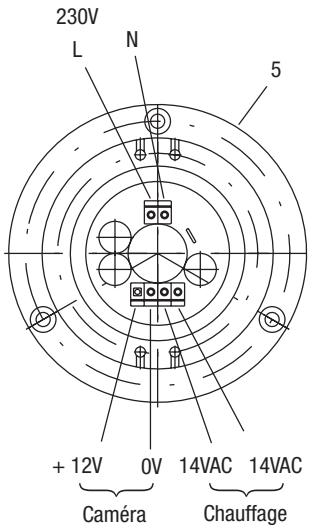

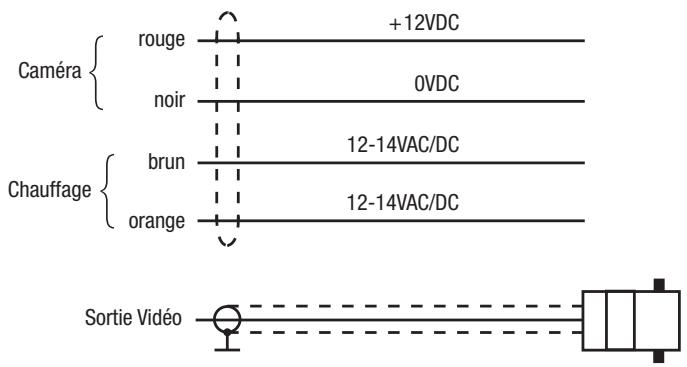

4.3 Raccordement avec un bloc d'alimentation VHU-NT1 (en option)
Le socle à bloc d'alimentation est une option de la série de boîtiers CANDID. Il est conçu pour le montage dans un endroit disposant d'une alimentation de tension de secteur. Le socle à bloc d'alimentation est exclusivement conçu pour la série de boîtiers CANDID et peut uniquement être utilisé en association avec ces boîtiers. La plaque de montage (5) à bloc d'alimentation intégré (voir fig. 3 et 4) remplace la plaque de montage (3), conformément à la description du paragraphe 4.1.
Fig. 4 VHU-NT1 alimentation
- Pour monter le socle à bloc d'alimentation, sortez la vis à tête bombée (i), la cheville (j), les vis du collier de câble (k) et le collier de câble (l) de l'emballage.
- Passez les câbles d'alimentation et de signaux par le passe-câble de la plaque de montage à bloc d'alimentation intégré et branchez le câble d'alimentation aux bornes du bloc d'alimentation (une borne de connexion à 4 pôles est jointe).
- Le câble de raccordement vidéo peut être prolongé dans le bras articulé (connexion BNC).
- Le câble de raccordement doit être autant que possible centré dans la zone du bloc d'alimentation afin de ne pas restreindre la mobilité du bras articulé.
- Montage du socle à bloc d'alimentation uniquement sur une surface plane, tolérance de planité inférieure à 1 mm dans la zone du socle.

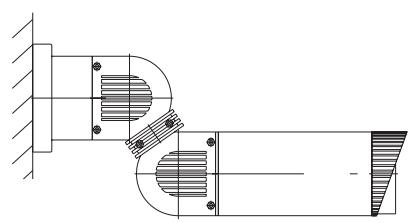

- Voir en figure 5 les positions de montage du boîtier avec le socle à bloc d'alimentation. Celui-ci est conçu pour un montage suspendu et horizontal, des positions intermédiaires étant possibles.

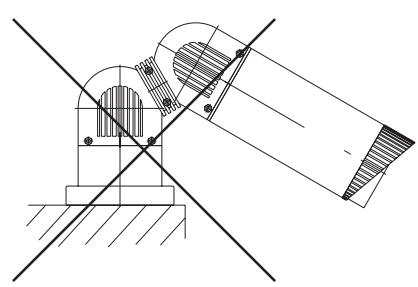

- Un montage tel que celui de la figure 6 n'est pas autorisé ici! Ce mode de montage est rayé sur la figure.
- En cas de position de montage horizontal, amenez les câbles par en bas à travers l'entrée de câbles (ouverture à casser).
- Pour assurer le degré de protection, les ouvertures doivent être obturées avec du mastic d'étanchéité du commerce (p. ex. silicone).
- Il est également possible d'amener les câbles directement hors du mur à travers le socle à bloc d'alimentation.
- Les câbles de branchement au secteur doivent composer une double isolation jusqu'aux bornes de connexion en utilisant la gaine isolante en silicone jointe.
Fig. 5 Position de montage avec le socle à bloc d'alimentation

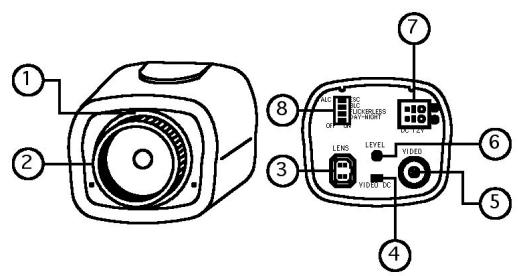

5.1 Éléments de contrôle et de raccordement
(1) Fixation d'objectif (2) Filtre d'objectif C (3) Raccordement d'objectif (4) Sélecteur d'objectif (5) Sortie vidéo BNC (6) Réglage VR du diaphragme (7) Alimentation (8) Commutateur de fonctions
Sélecteur d'objectif
Le commutateur doit être positionné sur DC.
Sortie video BNC
Le signal vidéo composite à 1,0Vcc/75Ω est disponible à cette connexion.
Réglage VR du diaphragme pour objectifs à entrainment DC
Ce potentiomètre est uniquement utilisé si la caméra est équipée d'un objectif à réglage automatique du diaphragme avec un entrainement DC. Il permet de régler la quantité de lumière qui touche le senseur CCD. La rotation en sens horaire augmente la luminosité, la rotation en sens inverse horaire la diminue. Ces fonctions VR ne se déroulent correctement que dans les conditions suivantes:
- Commutateur ESC/ALC -> ALC
- Sélecteur d'objet → DC
Un objectif à commande automatique du diaphragme avec entraînement DC est installé.
Entrée d'alimentation électrique (borne à vis)
L'alimentation 12VDC est assurée par cette connexion (alimentation électrique recommandée: min. 180mA)
SW 1: ALC / ESC (préréglage: ESC)
Pour la sélection du mode de commande du diaphragme
Pas nécessaire en raison de l'objet fixe !
SW 2: BLC Marche/arret (prééglage: MARCHE)
Si l'objet observé est trop pâle en raison d'un arrêt-plan clair, commuter le commutateur BLC sur MARCHE afin de compenser l'arrêt-plan clair. Lorsque BLC est activé, la luminosité de l'arrêt-plan peut arriver à saturation dans quelques cas. Cette fonction peut ne pas se dérouler correctement si l'objet est trop petit par rapport à la surface de l'arrêt-plan. Cette fonction peut également être utilisée avec les deux obturateurs linéaires (mode DSS ou ELC).
SW 3: absence de scintillement MARCHE/ARRET (prééglage: ARRET)
Lorsque le mode anti-scintillagement est activé, le réglage de l'obturateur est fixe à 1/120.
Le mode anti-scintillagement est utile dans des régions à fréquence nominale de 50Hz et norme TV NTSC comme au Japon ou si la fréquence nominale de 60Hz et la norme TV PAL sont utilisées. Dans ces cas, le scintillement est réduit avec un éclairage à tube fluorescent. Si FL est commuté sur MARCHE, la sensibilité est réduite d'environ 30% avec un faible éclairage.
SW 4: Jour/nuit (icr+dss) marche/arret (préréglage: MARCHE)
En position MARCHE, la caméra active les deux fonctions jour/nuit (ICR et DSS) et utilise ses fonctions selon l'éclairage de la scène.
Si la luminosité de la scène baisse sous le 1er seuil, laamera commutent en mode J/N en sortant son filtre d'arrêt IR de la trajectoire du rayon et en commutant en mode N/B.
Au 1er niveau du mode J/N, laamera émet le signal vidéo N/B et peut exploiter la lumière IR.
Si la luminosité de la scène baisse sous le 2ème seuil, laamera commute en mode DSS et émet le signal vidéo à champ intégré. Le taux de rafraîchissement de l'image varie, en fonction de la luminosité, entre 32 images/s (max.) et 2 images/s (min.).
Si la luminosité augmente à nouveau, laamera quitte le mode DSS et passe en mode ICR en ramenant son filtre d'arrêt dans la trajectoire du rayon et en commutant en mode couleur.
En position ARRET (OFF) ; la caméra fonctionne à nouveau comme une caméra couleur.
6 Réglage du cadrage
Le foyer et la distance focale devraient uniquement être réglés par des personnes autorisées:
- Retirez la partie médiane du boîtier (voir fig. 1)
- Mettez la télécommande en marche (alimentation de tension) et raccordez le moniteur.

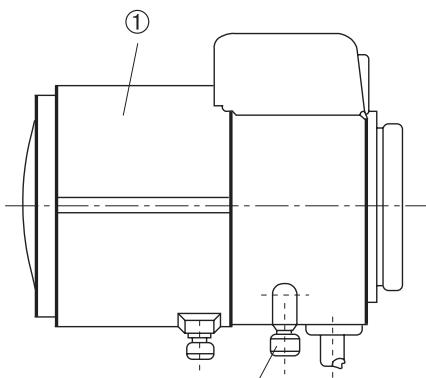

- Dévissez la vis de serrage (2) (voir fig. 6) et tournez la molette pour modifier la distance focale de l'objet et le cadrage.
- Mise au point (focalisation) par la molette (1).
- À la fin du réglage, bloquez à nouveau les vis molettes (1) et (2) et fermez le boîtier (voir fig. 1).
REMARQUE: Pour obtenir une mise au point aussi exacte que possible sur des caméras disposées à l'extérieur, nous recommandons de tenir un filtre ND (Neutral Density = densité neutre) devant l'objet pendant les opérations de réglage décrites ci-dessus. Le diaphragme s'ouvre alors dans l'objet et permet ainsi le réglage de la netteté de l'image sans influence des variations de la lumière ambiant.e.
Fig. 6
Molette de focalisation (manuelle) Réglage de la distance focale (manuelle)
(2)
7. Spécifications
| Modèle | CANDID C-05 | CANDID C-06 |
| Code informatique | 96077 | 96078 |
| Système | CCIR/PAL | |
| Capteur | 1/3" Sony Super HAD Interline Transfer CCD (SS-1M) | |
| Éléments d'image actifs | Env. 440.000, (H) 752 x (V) 582 | |
| Traitement du signal | Numérique (DSP) | |
| Synchronisation | Interne | |
| Rapport signal / bruit | 48dB (AGC inactif) | |
| Résolution horizontal | 480 lignes TV | |
| Sensibilité | 0,4Lux pour couleur / 0,0044Lux pour NB (mesuré pour F1,2) | |
| Fonction Shutter électronique | 1/2 ~ 1/100.000sec. | |
| Incrustation image | 32x | |
| Réglage automatique du gain (AGC) | 28dB max. | |
| Balance des blancs (ATW) | Automatique (2000 ~ 8000K) | |
| Compensation de contre-jour (BLC) | Mise en/hors service | |
| Filtre coupure infrarouge | Par Moteur, automatique (dépendant de la quantité de lumière tombante), ou manuel (commutation service couleur/NB). Le signal couleur sera hors service en pivôt | |
| Réglages externes | AGC, BLC, jour/nuit, sans vacillement On/Off, réglage de l'objet DC | |
| Sortie vidéo | 1Vcc, composite/CCVS, 750hm | |
| Objectif | F1,2 ~ F260 / 4,5 ~ 12,5mm, Varifocal DC | F1,3 ~ F240 / 7,5 ~ 50mm, Varifocal DC |
| Angle d'image horizontal | 57° ~ 22° | 36,6° ~ 5,64° |
| Distance de réglage minimum (M.O.D.) | 0,3m | 0,4m |
| Chauffage vitre | Réglage élétronique 12V | |
| Connexion cable | Câbles vidéo et d'alimentation dirigés vers l'extérieur | |
| Caisson | Aluminium/matrière plastique (Macrolone) | |
| Pare-soleil | Oui | |
| Couleur | RAL 9016 (corps/toit) RAL 7035 (partie avant et arrêté) RAL 7037 (rotule/bague de serrage) | |
| Indice de protection | IP66/67 | |
| Alimentation | 12VDC (±20%) | |
| Consommation | Env. 9W | |
| Gamme de température | -30°C ~ +40°C | |
| Dimensions | Voir croquis | |
| Poids | 1,2kg | |
| Contenu de la livraison | Clé alène 3mm, kit de fixation | |
Accessoires
| Code informatique | Description |
| 73546 | Set de montage mât pour caissons VHU |
| 79494 | Alimentation pour caisson Candid |

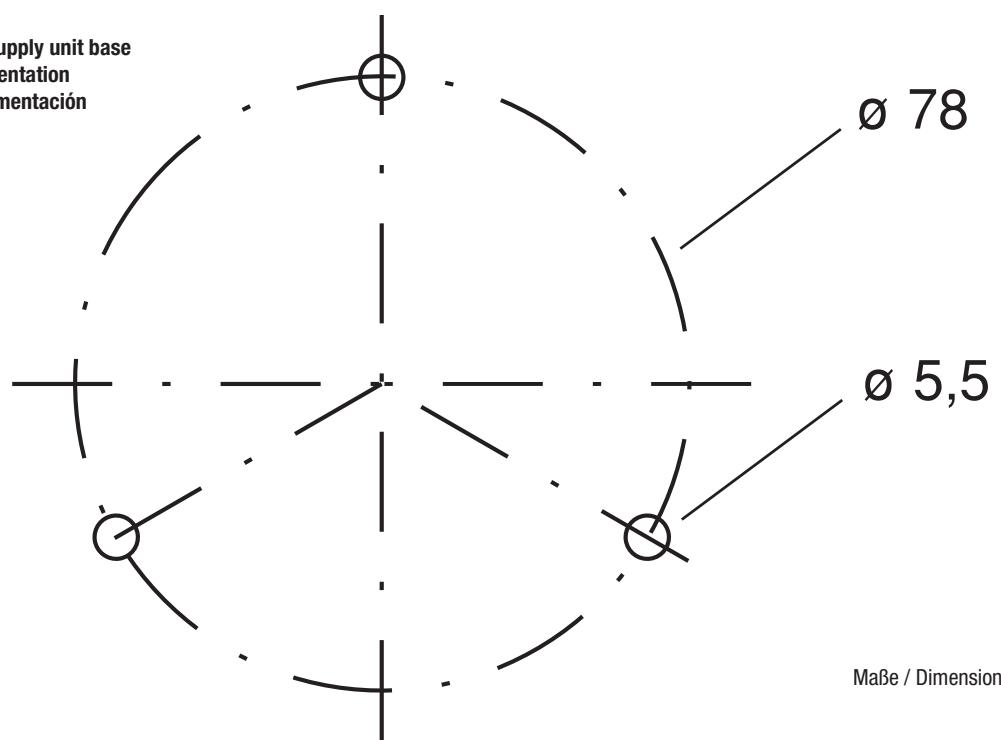

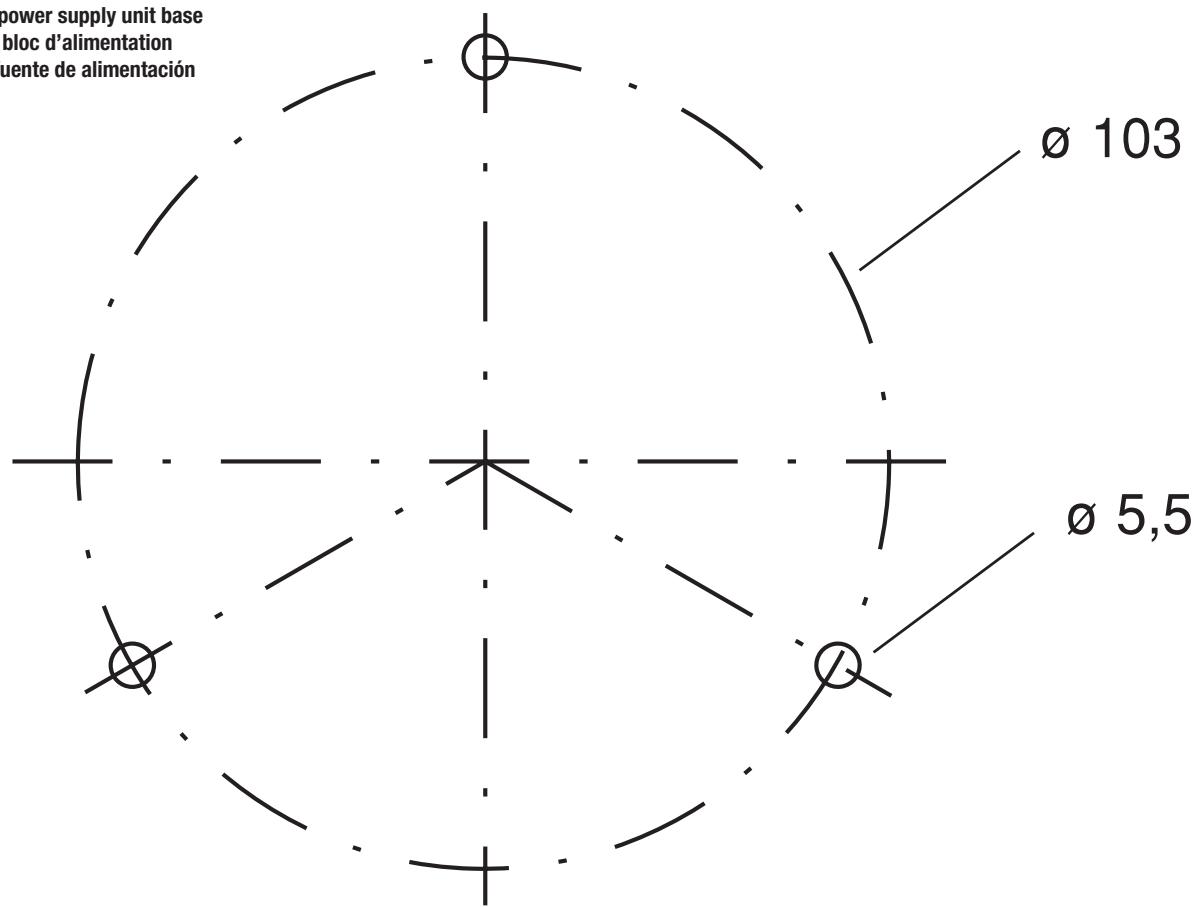

8. Croquis
Voir page 36
mit Netzeilfuß incl. power supply unit base avec bloc d'alimentation con fuente de alimentación
ohne NetzeilfuB without power supply unit base sans bloc d'alimentation sin fuente de alimentacion Mesures / Dimensions / Medidas: mm
eneo® est une marque propriété de Videoréal Technique E. Hartig GmbH. Distribution et vente à travers les distributeurs spécialisés.
Tel. +49 (0) 6074 / 888-0 · Fax +49 (0) 6074 / 888-100
www.videortechnical.com
991265
