MODE D'EMPLOI VKC-1335 ENEO

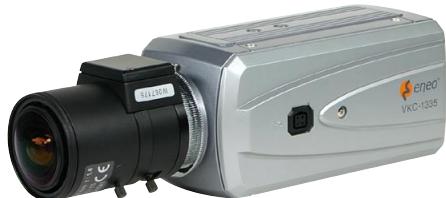

Camera couleur avec illumination IR, VKC-1335 et VKC-1335/12-24

Sommaire

1. Consignes de sécurité 3
2. Description générale 4
3. Description et fonction 5
4. Installation 7
5. Affichage à l'écran 11
6. 13

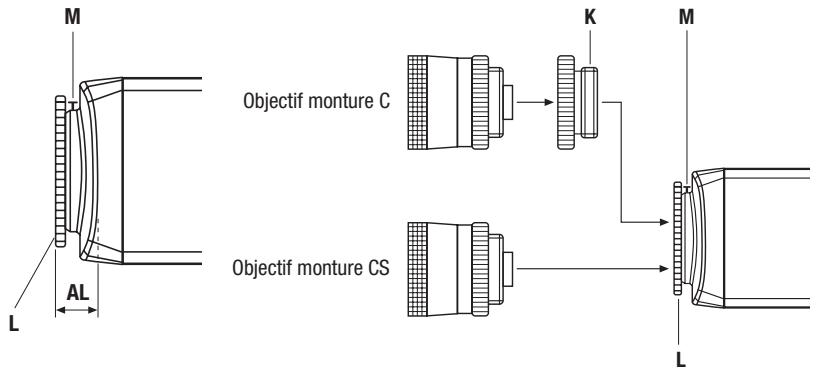

7. Fixation de I'objectif 23
8. Dépannage 30
9. Caracteristiques techniques 31

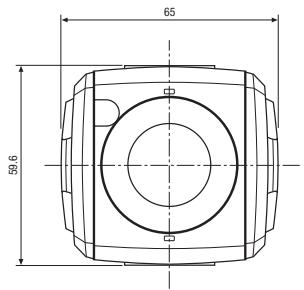

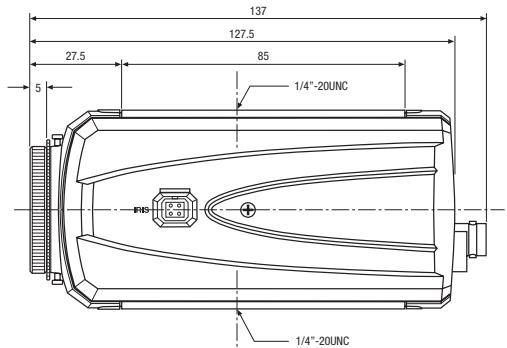

10. Croquis 33

Betriebsanleitung

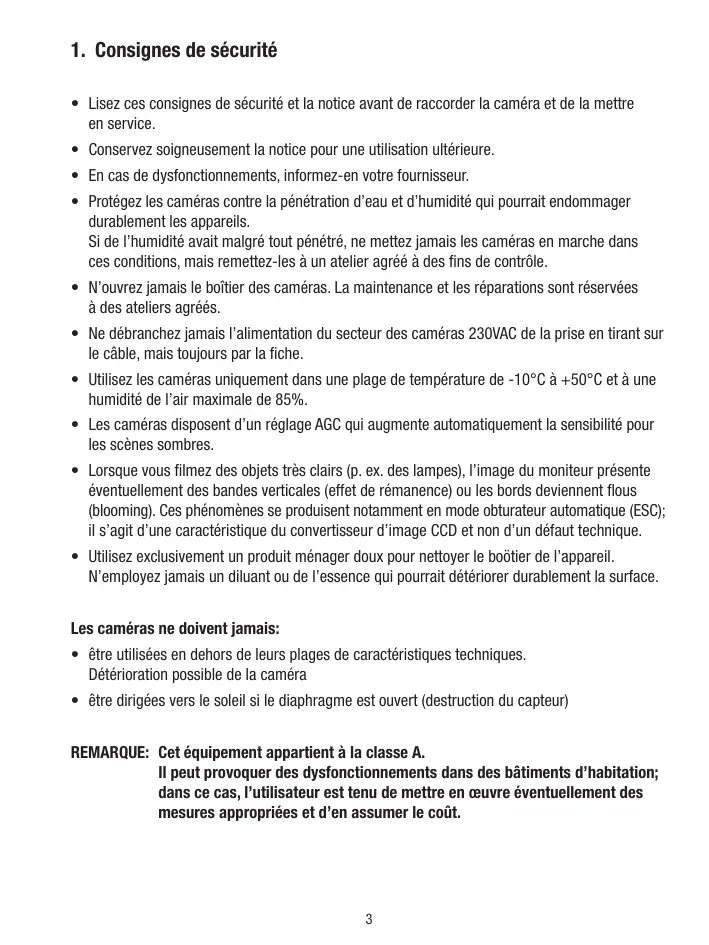

1. Consignes de sécurité

• Lisez ces consignes de sécurité et la notice avant de raccorder laamera et de la dette en service.
• Conservez soignement la notice pour une utilisation ultérieure.
• En cas de dysfonctionnements, informez-en votre fournisseur.
• Protégez les cameras contre la pénétration d'eau et d'humidité qui pourrait endommager durablement les apparèils.

Si de l'humidité avait malgré tout pénétré, ne mettez jamais les camères en marche dans ces conditions, mais remettez-les à un atelier agréé à des fins de contrôle.

• N'ouvre jamais le boitier des cameras. La maintenance et les réparations sont réservées à des ateliers agrésés.
• Ne débranchez jamais l'alimentation du secteur des caméras 230VAC de la prise en tirant sur le cable, mais always par la fiche.
• Utilisez les caméras uniquement dans une plage de température de -10^ à +50^ et à une humidité de l'air maximal de 85% .
• Les caméras disposent d'un réglage AGC qui augmente automatiquement la sensibilité pour les scènessons.
• Lorsque vous filmez des objets très clairs (p. ex. des lampes), l'image du moniteur présente eventuellesment des bandes verticales (effet de rémanence) ou les bords deviennent flous (blooming). Ces phénomènes se produit notamment en mode obturateur automatique (ESC); il s'agit d'une caractéristique du convertisseur d'image CCD et non d'un défaut technique.
• Utilisez exclusivement un produit menager doux pour nettoyer le bootier de l'appareil. N'employez jamais un diluant ou de l'essence qui pourrait déterminer durablement la surface.

Les cameras ne doivent jamais:

• être utilisées en dehors de leurs plages de caractéristiques techniques.
  Détérioration possible de laamera
• être dirigeées vers le soleil si le diaphragme est ouvert (destruction du capteur)

REMARQUE: Cét équipement appartient à la classe A.

Il peut provoquer des dysfonctionnements dans des batiments d'habitation; dans ce cas, l'utilisteur est tenu demettre en œuvre évientuellesment des mesures appropriées et d'en assumer le coût.

2. Description générale

La plupart des caméras CCD sont surmenées par une lumière en opposition et livre de ce fait une image moyenne voir survirée. À l'aide du senseur Sony CCD avec double lecture (Progressive scan) et le nouveau chip SS-2 on peut remarquer une amélioration.

Sur la VKC-1335/12-24V, resp. VKC-1335 2 images seront liues simultanement, avec respectivement les parties claires et sombres de l'image, séparement l'une de l'autre liues et remises en image avec le chip WDR CXD3151. Grace à ce procédé, on peut eviter même par très claire lumière en opposé, survivement, et effet smear.

Équipé d'un filtré IR pivotant et avec un objectif J&N corrigé, laamera à un rendement 24h/24h, dés que les réglages ont effectuels optimalement.

• Senseur 1/3" Progressive Scan CCD
• Wide Dynamic Range (WDR)
  Sensibilité: 0,0016Lux/F1,2 (DSS/ couleur)
• Filtre IR amovible
  Zone securisé
• Menu sur écran, titre deamera
  Compensation de contre-jour (BLC)
• Reglage Shutterasse et haute vitesse (ESC/DSS)
• Zoom numérique 3x et fonction „sans vibration"
  Balance des blancs automatique (AWB)
• Miroir/gel-image, circuit positif/negatif
• Commutation J/N externe / RS-485
• Monture C/CS
• Alimentation: 12VDC ou 24VAC (code informatique 91995), et 100 à 240VAC (code informatique 91996)

3. Description et fonction

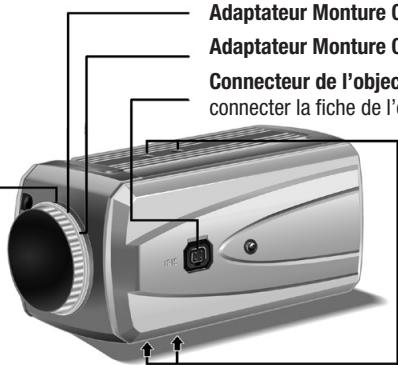

Vis de fixation de la monture CS

S'utilise pour régler la mise au point arrière de laamera. Il y a deux vis de serrage pour la mise au point arrière. Il faut les dévisser pour pouvoir effectuer la mise au point arrière de laamera.

Dévissez les vis de serrage à l'aide de la clé en L pour tourner l'adaptateur d'objet à monture CS et reisserrez les vis après réglage.

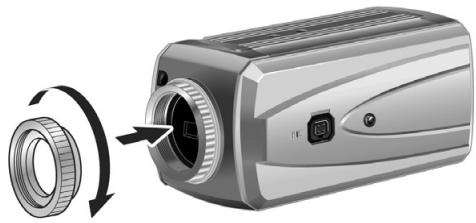

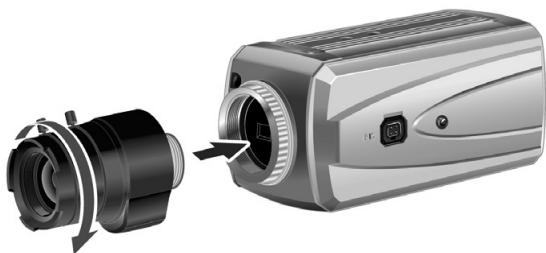

Adaptateur Monture C - S'utilise pour fixer l'objet à monture C

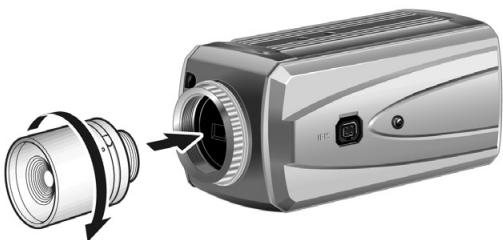

Adaptateur Monture CS - S'utilise pour fixer l'objet à monture CS

Connecteur de l'objet à iris automatique - S'utilise pour connecter la fiche de l'objet à iris automatique

Trou de montage du tripod

S'utilise pour installer laamera sur un tripod en option. Le tripod doit etre équipé de la vis illustrée ci-dessous.

2x1/4" - 20UNC (pas de 20)

L: 4,5mm ± 0,2mm (standard ISO)

ou 0,197" (standard ASA)

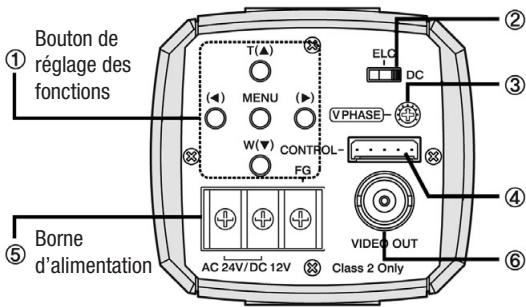

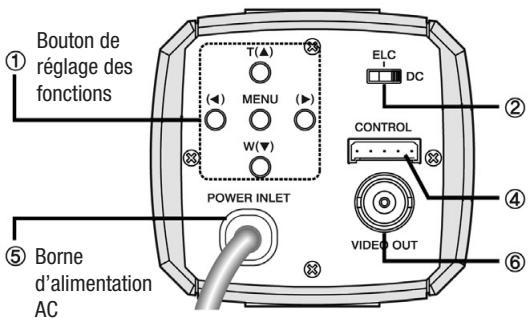

3.1 Vue arrêté et nom des pieces

VKC-1335/12-24

Sélecteur d'objet

VR de réglage de la phase vertic.

(Gauche () : Interne

Droite (C): Externe

Prise de télécommande

Prise de sortie video

VKC-1335

Sélecteur d'objet

Prise de télécommande

Prise de sortie video

4. Installation

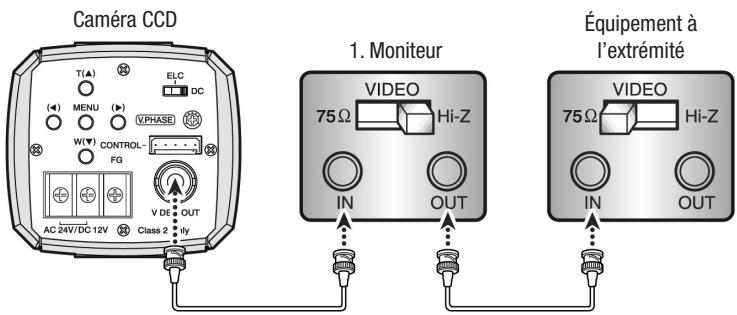

4.1 Branchement d'un écran

Connectez le terminal de sortie video à l'arrière de l'appareil à l'écran.

• Le mode de connexion du matériel à un écran est fonction du réseau. Veuillez consulter le manuel pour votre réseau.
• Branchez leamera après avoir tout eteint.
• Positionnez le commutateur de 75ohm/Hi-Z de chaque partie du matériel conformément au diagramme suivant.

4.2 Mise sous tension

VKC-1335/12-24

Connectez la sortie de l'adaptateur secteur au terminal d'entrée de l'alimentation du caméra conformément au diagramme suivant.

Le fil est non polarisé.
- Utilisez une source d'alimentation 24VAC ou une source d'alimentation 12VDC = = =

ATTENTION

• Ne mettez l'appareil sous tension qu'une fois l'installation terminée.
  L'adaptateur secteur est vendu séparation.
• N'utilisez que l'alimentation recommandee.

VKC-1335

4.3 Connexion d'un connecteur à 5 broches

No.	Fonction
1	R+ (RS-485)
2	R- (RS-485)
3	Sortie jour-nuit „H"
4	Masse
5	Entrée jour-nuit (ext.) „L"

Prise d'entrée de télécommande (RS-485)

Il s'agit d'une borne qui contrôle le fonctionnement de laamera à longue distance.

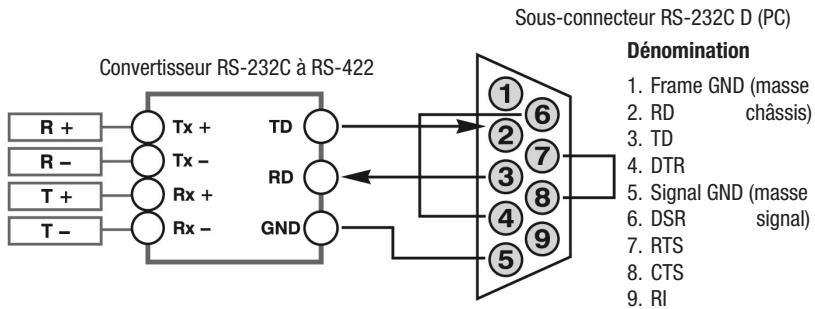

Connexion au PC (Communication RS-485)

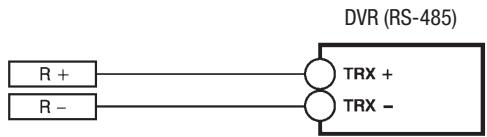

Connexion au DVR (Communication RS-485)

Sortie JOUR-NUIT

C'est la fonction qui peut allumer un projecteur infrarouge exter en détectant la sensibilité par CDS lorsque le mode jour-nuit est sur „Auto“ sur le menu affiché à l'écran de laamera.

3	Sortie jour/nuit	→● 5V / 10mA: IR LED AN (nuit)
4	Masse	→● 0V: IR LED AUS (jour)

Entrée externe JOUR-NUIT

C'est la fonction qui peut être commutée en mode DAY (jour) ou en mode NIGHT (nuit) après avoir reçu le signal jour-nuit (on/off) provenant d'un détecteur optique externe ou du projecteur infrarouge. Lorsque le mode DAY/NIGHT est régé sur „External" (externe) sur le menu affché à l'écran de laamera.

4	Masse	←●← Contact ouvert: jour
5	Jour/nuit AN (EXIT)	←●← Contact fermé: nuit

5. Affichage à l'écran

Le réglage de menu se fait à l'aide du „DEF" ou du „protocole Pelco-D". Vous pouze télécharger le logiciel de commande DEF, avec désignation „PC_CAM_KBD defy", sur notre site Internet.

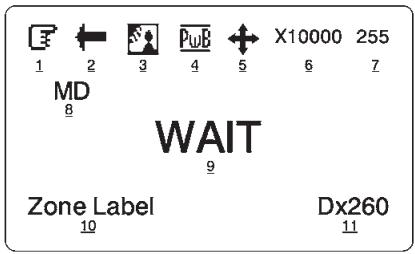

5.1 Explication de l'affichage à l'écran

L'affichage OSD (affichage à l'écran) est comme suit:

Configuration du menu

			Réglage d'usine
GENERAL	CAMERA ID	000 ~ 255	001
	ZONE LABEL	SET	SET
	NEGA/POSI	POSI/NEGA	POSI
	SHARPNESS	0 ~ 15	7
	MIRROR	NORMAL, MIRROR, VERTICAL, ROTATE	NORMAL
	FREEZE	ON, OFF	OFF
	PROTOCOL	DEF / P/D	P/D
	INITIAL	ON, OFF	OFF
	EXIT
AWB	WB MODE	AUTO, HOLD, USER	Auto
	RED CONT	NOT USE (AUTO, HOLD), 1~255 (USER)	Not Use
	BLUE CONT	NOT USE (AUTO, HOLD), 1~255 (USER)	Not Use
	PUSH AUTO	NOT USE (AUTO, USER), OFF/USE (HOLD)	Not Use
	INITIAL	ON/OFF	ON
	EXIT
AE	BRIGHTNESS	0 ~ 60	20
	FLICKERLESS	ON (PAL: X120, NTSC: X100), OFF	OFF
	SHUTTER SPD	X250, X500, X1000, X2000, X4000, X10000	NORMAL
	AGC MAX SET	AGC OFF, LOW, MID, HIGH	MID
	MAX FLD SET	OFF, 2~20 FLD, 40 FLD, 80 FLD, 160 FLD	2 FLD
	INITIAL	ON, OFF	ON
	EXIT
D & N	D/N MODE	AUTO, DAY, NIGHT, EXT	Auto
	LEVEL	000 ~ 200	48
	FILTER DLY	0 ~ 15 SEC	10 SEC
	INITIAL	ON, OFF	ON
	EXIT

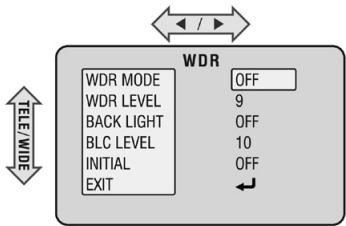

WDR	WDR MODE	ON, OFF	OFF
	WDR LEVEL	0 ~ 15	4
	BACK LIGHT	ON, OFF	OFF
	BLC LEVEL	0 ~ 15	10
	INITIAL	ON, OFF	ON
	EXIT

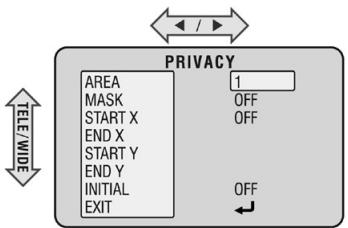

PRIVACY	AREA	1 ~ 4	1
	MASK	ON, OFF	OFF
	START X		006C
	END X		00DC
	START Y		0078
	END Y		00D8
	INITIAL		ON
	EXIT

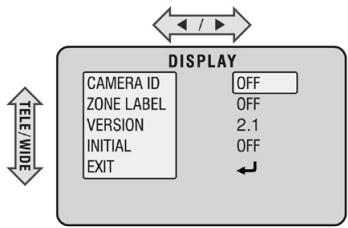

DISPLAY	CAMERA ID	ON, OFF	ON
	ZONE LABEL	ON, OFF	ON
	VERSION		Ver 2.1
	INITIAL	ON, OFF	ON
INITIAL	OFF STATE
EXIT

6. Menu et fonctions

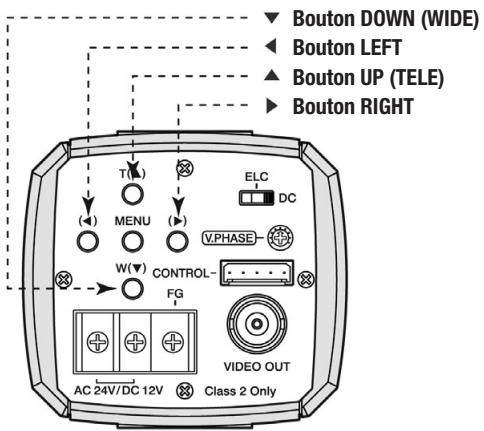

6.1 Configuration des fonctions

Les fonctions peuvent être configurées à l'aide de 5 boutons situés sur le panneau arrêté du camera.

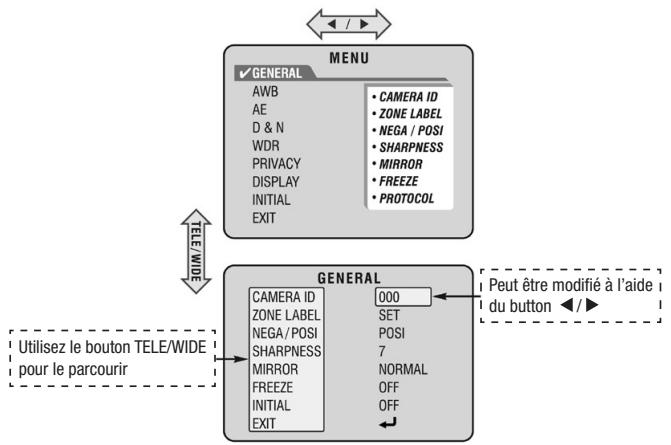

6.2 Menu principal - GENERAL

Appuyez sur le bouton MENU pour acceder au mode GENERAL.

1. CAMERA ID (identifient de laamera)

• Reglez „CAMERA ID" sur le mode souhaite à l'aide du bouton ou .
• Appuyez sur le bouton MENU pour afficher „GENERAL" et déplacez la flèche indicatrice sur „CAMERA ID" à l'aide du bouton T ou W.
• Si la fonction „CAMERA ID" est régée sur „ON“, le nom s'affichera sur le moniteur (menu principal „DISPLAY").

2. ZONE LABEL (étiquette de zone)

• Vous pouvez saisir jusqu'à 10 caractères
• Déplacez le curseur sur le caractère, saississe l'emplacement à l'aide du bouton ou .
• Sélectionnez le caractère souhaité à l'aide du bouton T ou W.

Les caractères d'usine sont les suivants:

A\~Z,a\~z,0\~9, 一 _ · #,*,-,+/.,;,,"，,(),&,%,

• EXIT:retour au menu GENERAL

• Si la fonction „DISPLAY MENU" est régée sur „ZONE LABEL - ON", le nom s'affichera sur le moniteur.

3. NEGA/POSI (négatif ou positif)

• Sélectionnéz NEGA ou POSI.

4. SHARPNESS (netteté)

Pour régler la nettedé à l'écran

NORMAL: désactivée
- MIRROR: inversion à gauche ou à droite
- VERTICAL: inversion vers le haut ou vers le bas
- ROTATE: faire pivoter l'écran à 180^

6. FREEZE (fixation)

S'utilise pour faire une pause de la video.

7.PROTOCOL

• Choisit protocole „PC_CAM_KBD_REF" ou „Pelco-D"

7. INITIAL

Mode GENERAL initial

8. EXIT (quitter)

• Retour au menu principal

6.3 Menu principal - AWB (équilibre des blancs automatique)

Appuyez sur le bouton MENU pour acceder au mode AWB.

1. Reglez „AUTO" sur le mode souhaite à l'aide du bouton « ou »

• "WB" est automatiquement régé entre 2500 et 9500.

• Reglez "HOLD" sur le mode souhaite à l'aide du bouton « ou »

• Si vous reglez „PUSH AUTO" sur „ON“, il règla la valeur actuelle de WB.

• Reglez „USER" sur le mode souhaite à l'aide du bouton « ou »

• Les gains „WB" peuvent être régés à l'aide de RED CONT, BLUE CONT.

4. INITIAL

5. EXIT (quitter)

Mode GENERAL initial
- Retour au menu principal

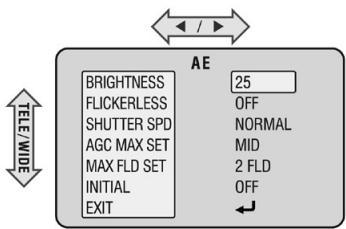

6.4 Menu principal - AE (exposition automatique)

Appuyez sur le bouton MENU pour acceder au mode AE.

1. Reglez „BRIGHTNESS" (luminosite) sur le mode souhaite à l'aide du bouton « ou »

2. Il est possible de régler la luminosité de 0 à 60.

3. Reglez „FLICKERLESS" (anti-scintillage) sur le mode souhaite à l'aide du bouton .

OFF: désactivée
- ON: 1/100 (modèles PAL), 1/120 (modèles NTSC)

1. Reglez „SHUTTER SPD" (vitesse d'obturation) sur le mode souhaite à l'aide du bouton .

1. Reglez „AGC MAX SET" (réglage maxi du contrôle de gain automatique) sur le mode souhaité à l'aide du bouton ou .

AGC OFF: désactivée
- LOW: augmentation ou réduction automatique du gain entre 0 et 10dB, en fonction de l'éclairage.
- MID: augmentation ou réduction automatique du gain entre 0 et 20dB, en fonction de l'éclairage.
- HIGH: augmentation ou réduction automatique du gain entre 0 et 30dB, en fonction de l'éclairage.

1. Reglez, MAX FLD SET, (réglage du faisceau) sur le mode souhaite à l'aide du bouton .

OFF,2 FLD 20 FLD,40 FLD,80 FLD,160 FLD
6. INITIAL
Mode AE initial
7. EXIT (quitter)
- Retour au menu principal

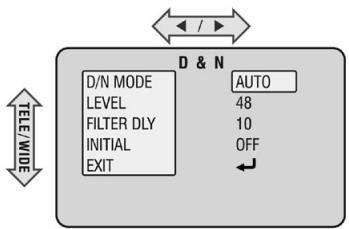

Appuyez sur le bouton MENU pour acceder au mode D&N.

Laamera offre une permutation de mode automatique en fonction des conditions (nocturnes ou diurnes) par détction CDS. Elle passe au mode couleur en condition diurne pour optimier les couleurs et au mode BW (noir et blanc) en condition nocturne pour une bonne identification.

1. Appuyez sur le bouton SET pour afficher le MENU et déplacez la flèche indicatrice sur „D&N MODE" à l'aide du bouton T ou W.

2. Reglez „D/N MODE" sur le mode souhaite à l'aide du bouton < ou >.

3. AUTO: mode automatique jour et nuit

DAY: jour uniquement

• NIGHT: nuit uniquement

• EXT: interface externe (LED infrarouge)

• Reglez, LEVEL" sur le mode souhaite à l'aide du bouton < ou >.

(15:40Lux, 28:30Lux, 48:20Lux, 88:10Lux, 128:5Lux, 200:1Lux)

• Ce niveau définit le point d'inflexion vers le filtré.
  Par exemple: si l'utilisateur définit le niveau à 48, le filtré sera commuté à 20Lux.

• Il est possible de désir un niveauitué entre 0 et 200.

• Définissez le niveau relativement haut lors de l'installation de laamera dans le boftier (par exemple: niveau 128).

• Reglez „FILTER DLY" (retard du filtré) sur le mode souhaité à l'aide du bouton « ou »

• Selon les besoin de l'utilisateur, la durée de retard du filtré peut être régée entre 0 et 15 sec.

5. INITIAL

Mode D&N initial

6. EXIT (quitter)

• Retour au menu principal

6.6 Menu principal - WDR (large plaque dynamique)

Appuyez sur le bouton MENU pour acceder au mode WDR.

1. Reglez „WDR MODE" sur „ON" ou „OFF" à l'aide du bouton « ou »

2. Reglez „WDR LEVEL" sur le mode souhaite à l'aide du bouton < ou >.

3. Sélectionnez entre 0 et 15 et réglez la luminosité en mode WDR.

4. Reglez „BACK LIGHT" (contré-jour) sur „ON" ou „OFF" à l'aide du bouton < ou >.
5. Réglez „BLC LEVEL" (niveau de compensation de contre-jour) sur le mode souhaite à l'aide du bouton.
6. Sélectionnez entre 0 et 15 et réglez le gain BLC.

5. INITIAL

Mode WDR initial

6. EXIT (quitter)

• Retour au menu principal

6.7 Menu principal - PRIVACY (protection de la vie privée)

Appuyez sur le bouton MENU pour acceder au mode PRIVACY.

1. Reglez „AREA" (zone) sur le mode souhaite à l'aide du bouton « ou »

2. Il est possible de définir un maximum de 4 catégories.

3. Reglez, "MASK" sur le mode souhaité à l'aide du bouton « ou »

4. Marque la zone à l'écran comme étant „ON"

5. Reglez „START X" (X de départ) sur le mode souhaite à l'aide du bouton « ou «.

6. Indique le point de départ sur l'axe des X

7. Reglez, END X" (X d'arrivée) sur le mode souhaite à l'aide du bouton < ou >.

8. Indique le point d'arrivée sur l'axe des X

9. Reglez, START Y" (Y de départ) sur le mode souhaite à l'aide du bouton < ou >.

10. Indique le point de départ sur l'axe des Y

11. Reglez,END Y" (Y d'arrivée) sur le mode souhaite à l'aide du bouton < ou >

12. Indique le point d'arrivée sur l'axe des Y

13. INITIAL

1. EXIT (quitter)

2. Retour au menu principal

3. Si MASK n'est pas sur „ON“ lors du réglage d'AREA, les coordonnées X et Y ne peuvent être utilisées.

Appuyez sur le bouton MENU pour acceder au mode DISPLAY.

1. CAMERA ID (identifiant de laamera)

• Affichage sur le moniteur ON/OFF

2. ZONE LABEL (étiquette de zone)

• Affichage sur le moniteur ON/OFF

3. VERSION

• Version de laamera

4. INITIAL

• Retour au menu principal

7. Fixation de l'objetif

L'objet n'est pas fourni avec cetteamera. Achetez un objectif adapté à votre environnement. Cetteamera peut être équipée de l'objet à iris automatique, de l'objet à monture C ou de l'objet à monture CS.

ATTENTION

• Si l'objet a des traces de doigs ou d'autres saletés, la qualité de l'image peut s'en trouver réduite.
• Il est recommandé d'utiliser un objectif de grande qualité pour améliorer la qualité de l'image en conditions d'éclairage réduit.
• Utilisez uniquement l'objectif à iris automatique avec le modele DC.

7.1 Installation de l'objet à iris automatique

Remplissage de connecteur DC 4 broches

Réglez le sélection DC/ELC sur DC ou ELC, en fonction du type d'objetif.

DC: Objectif avec contrôle iris DC

ELC: Objectif avec iris manuelle (Shutter ON)

7.2 Installation de l'objet à monture C ou CS

Avant de monter un objectif, vérifie s'il s'agit d'un objectif à monture C ou CS.
Le côte d'appui est réglée d'usine pour l'objet à monture CS.

Montage de l'objet à monture CS

Enlevez le capuchon de protection et fixez l'objet sur laamera en tournant dans le sens des aiguilles d'une montre.

ATTENTION

• Utilisez l'objet en fonction des specifications indiquées. Sinon l'objet pourrait endommager laamera ou il pourrait être mal monté.

Objectif a monture C: 10mm ou moins

Objectif à monture CS: 5mm ou moins

• Un objectif lourd pourrait déséquilbrer laamera et provoquer des dégats. N'utilise pas un objectif dépassant 450g.

Montage de l'objet à monture C

1. Fixez l'adaptateur d'objet à monture C en tournant dans le sens des aiguilles d'une montre.

1. Fixez l'objet sur laamera en tournant dans le sens des aiguilles d'une montre.

7.3 Adaptation

LEVEL

Remarque

Il est recommandé, pour le réglage du niveau video, de désactiver les fonctions Shutter et AGC. Veiliez à ce que la lumière soit suffisante.

Réglage du niveau video

Après que laamera soit alimentée en tension et raccordée à un monitor, procéder au réglage de la sensibilité au moyen du régula-teur de potentiamètre D. Cela est réalisé au moyen au moyen de l'oscillographe et d'une image de test suffisamment éclairée (au moins 3.000Lux). Si ces moyens ne sont pas disponibles de temps à autre, il faut essayer d'exécuter un réglage approximatif selon l'impression d'image subjective: le potentiamètre doit alors être tourné vers la gauche lors d'une image fortement hyperlumineuse ou vers la droite lors d'un faible contraste. (augmenter la clarté sur le monitor -> sens de rotation du potentiamètre LEVEL dans le sens des aiguilles d'une montre. Diminuer la clarté sur le monitor -> sens de rotation du potentiamètre LEVEL dans le sens inverse des aiguilles d'une montre).

7.4 Réglages sur objectifs

Réglage du côte d'appui sur objectifs à facale fixe

Ce réglage (écart entre la monture d'objet et le plan du détector) doit être effectué s'il n'est pas possible d'atteindre une mise au point parfaite avec l'anneau de mise au point de l'objet, soit d'ajuster la position .

Lors de la mise au point, pointer l'appareil photo sur un modele dont la distance s'élevé à au moins 2000 fois la focale à partir de l'avant de la lentille. (Si la focale est de 7,5mm, le modele doit être éloigné à au moins 15m de l'appareil photo.)

Ouvrir entiement le diaphragme et placer l'anneau de mise au point sur (infini).

Sur un objectif avec réglage automatique du diaphragme, désir un modèle souvent ou au moins utiliser un contrôle ND (64 fois) afin de s'assurer que le diaphragme est entièrement ouvert.

Desserrer la vis antagoniste M. Tourner l'objet avec l'embout monture CS jusqu'à ce que la nettedé de l'image soit optimale.

Ensuite resserrer la vis M.

Réglage du côte d'appui sur objectif à facale variable	Lors de la mise au point, pointer l'appareil photo sur un modele dont la distance correspond à au moins 5 fois la distance minimale de l'objet (MOD) de l'objectif. (Si elle s'élevé à 1m, le modele doit être éloigné de 5m au moins de l'appareil photo). Ouvrir entièrement le diaphragme et positionner l'objet sur une téléposition maximale et focaliser avec l'anneau de mise au point. Sur un objectif avec réglage automatique du diaphragme, désir un modeleASFORBE (ou utiliser un filtre ND 64 fois) afin de s'assurer que le diaphragme est entièrement ouvert. Placer l'objet en position grand angle maximale. Desserrer la vis antagoniste M et tourner l'anneau C/CS sur l'appareil photo jusqu'à atteindre une netteté optimale. Répéter le processus le cas échéant à titre de contrôle. Ensuite resserrer la vis M.
Remarque	La valeur marquee AL sur l'illustration (profondeur filtée de l'objet si monture CS<-5mm) doit être respectée. En dépassant cette valeur, l'objet photo peut être endommagé. En appliquant un objectif avec monture CS, ne jamais utiliser d'anneau adaptateur monture C.
Complément lors de l'utilisation d'objectifs pour utilisation de jour/de nuit	Meme sur les objectifs jour et nuit focalisation stabilisée (décalage de focalisation 0), un léger décalage du côte d'appui peut apparaït- re entre la lumière visible et la lumière IR. Si une'utilisation de jour/de nuit avec éclairage IR se présente, le côte d'appui doit être régé dans des conditions d'éclairage IR vu qu'en utilisait de nuit, le diaphragme est ouvert la plupart du temps du fait de la faible intensité lumineuse et qu'il n'y a qu'une faible profondeur de champ. La journée, le diaphragme se refère ensuite toujours plus, la profondeur de champ est plus grande et la différence dans le côte d'appui est compensée.

Explication des termes concernant le réglage du diaphragme

AGC, Réglage automatique du gain (automatic gain control)	Celui-ci se déclenché, si l'intensité lumineuse n'est plus suffisante pour fournir un signal video complet (1Vss). Plus le gain est grand, plus le bruit est important sur l'image. Le seul de déclenchement se situe la plupart du temps entre 0,8 et 1,0 Vss.
Ecritage du blanc(White Clip)	Limitation du signal par amplitudes élevées d'image. L'écritage du blanc se situe la plupart du temps à une valeur entre 1,1 et 1,2Vss.
AES, réglage automa-tique de l'obturator (autom. Shutter)	Il s'agit d'un réglage automatique des temps d'obturation qui se déclenché si l'intensité lumineuse augmentait et si le signal était limité ou saturaïre par l'écrétage du blanc. Le réglage automatique de l'obturator est essentiellement utilisé avec les objectifs manuels. Si un apparil photo fonctionne avec des objectifs régés que ce soit DC ou AL, le AES doit être éteint, sans quoi des problèmes apparaiscent étant donné que les deux régles essaient de régler au moins la quantité de lumière pour l'apparil photo. Vu que le AES réagit généralement plus vite, le diaphragme est entierement ouvert et l'obturator effectue le travail de réglage ce qui entraine d'importants inconveniens. La profondeur de champ est faible du fait de l'ouverture du dia-phragme, lors de temps d'obturation brefs cela peut provoquer ce qu'on appelle l „effet smear" (des rayures verticales claires sur des parties claires de photo)
Réglage du diaphragme	Le point de fonctionnement dynamique du diaphragme devrait toujours se situer au dessus du seuil de déclenchement du AGC et en-dessous de l'écrétage du blanc. Sur certains apparéls photo, cette zone est très petite ce qui rend difficile le réglage de l'objectif. Il est par conséquent recommendé pendant le réglage de l'objectif, d'éteindre le AGC (dans la mesure du possible). Àprouse le réglage de l'objectif, le AGC doit de nouveau être mis en marche (uniquement pour les apparéls photo avec AGC déconnectable). Sur les objectifs DC, le point de fonctionnement dynamique du diaphragme est régèle au potentiamètre de niveau de l'apparil photo. (L'amplificateur Al est intégré dans l'apparil).

Filtre IR

Remarque importante sur le filtré IR

Si une source IR est utilisé pour l'éclairage et si elle dépasse une luminosité définie, le filtré est pivoté en position. La luminosité peut alors être insuffisante et le filtré est écARTe par pivotement: il peut arriver que le filtré (après une temporisation) soit constamment pivoté en position et écARTe dans le cas d'une constellation speciale. Cet inconvenient ne peut être empêché: a) en réduisant le niveau de luminosité b) en adoucissant des reflecteurs c) en modifier le cadrage de l'image

8. Dépannage

Si vous ave des problèmes à faire fonctionner laamera, reportez-vous au tableau suivant. Si les conseils ne vous aient pas à résoudre le problème, contactez un technicien agree.

Problème	Solutions
Rien ne s'affiche à l'écran.	Vérifiez que le cable d'alimentation et la ligne de connexion entre la camera et le moniteur soit installés correctement.Vérifiez que vous ayez bien branché le cable VIDEO sur la fiche de sortie VIDEO de laamera.
L'image à l'écran est faible.	L'objectif est-il sale ? Nettoyez l'ouverture pour vue avec un chiffon doux et propre.Mettez le moniteur sous tension.Si laamera est exposée à une lumière trop forté, modifier la position de laamera.Réglez correctement la mise au point de l'objectif.
L'image à l'écran estASFobre.	Régliez le contraste et la luminosité sur le moniteur.Si vous ave un dispositif intermédiaire, réglez correctement le sélectionur 750hm/Hi-Z au moniteur. (Reportez-vous à la page 7)
Laamera ne fonctionne pas correctement et la surface de laamera est chaude.	Vérifiez le branchement conforme de laamera sur une source d'alimentation adaptée. (reportez-vous au page 6, 8-9)
L'image à l'écran scintille.	Laamera est-elle exposée directement à la lumière du jour ou à une luzière fluorescente ? Modifiez la position de laamera.

9. Caracteristiques techniques

Modèle	VKC-1335/12-24	VKC-1335
Code informatique	91995	91996
Système	CCIR/PAL
Capteur CCD	1/3" Sony Progressive scan CCD
Éléments d'image actifs	Env. 440.000; (H) 752 x (V) 582 Pixels
Synchronisation	Interne/ phase
Sensibilité à 50% du signal vidéo	0,25Lux en couleur; 0,15Lux en N&B respectivement par F1,2 et AGC high. DSS 160x: 0,0016Lux en couleur; 0,0009Lux en N&B (mesuré)
Résolution horizontal	480 lignes TV (couleur)
Balance des blancs (AWB)	Automatique/manuelle/constant
Obturator électronique (AES)	1/50 à 1/10.000sec.
Obturator vitesse lente (incrustation d'image)	DSS: modes; off / 2 ~ 20d/i / 40d/i /80d/i / 160d/i
Réglage automatique de gain (AGC)	Choix off/bas/milieu/haut
Filtre coupure IR	Par moteur, automatique (dépendant de la quantité de lumière tombante), ou manuel (commutation service couleur/N&B). Le signal couleur sera hors service en pivôt.
Rapport signal-bruit	50dB (AGC OFF)
Configuration menu	Menu principal:amera-ID No., titre-caméra, couleur/n&b, acuity, image miroir, positif/négatif, image gelée.AWB: Balance des blancs rouge, bleu, automatique.AE: clarté, sans vibration, vitesse-shutter, DSS, AGC. jour/nuit: Modus (Auto, jour,nuit,external), point de commutation/délai filtre, WDR: Modus, BLC. Zones privées: Masquage, X/Y début/fin. Display: Menu On/Off, fonction incrustage.Initial: Réglages sauvés oui/non
Interface sériele	RS-485 (Commande S/W, interface de commande: sur demande)
Monture objectif	Monture C/CS (avec adaptor monture C)
Réglages externes	Menu: On/Off, curseur (Zoom) haut (Télé) / bas (loin) / gauche / droite; AC-état phase (juste pour 24VAC); Commu-tateur ELC (iris manuelle) / DC (DC-iris contrôle par tension)
Sorties vidéo	1Vcc, composite, 750hm
Connexions externes	Vidéo (BNC), Entrée 12VDC/24VAC, entrée commande RS-485 6 broches
Fixation de laamera	Filetage 1/4" - 20 UNC sur le côte supérieur ou inférieur du boîtier
Tension de fonctionnement	12VDC (10 ~15V), 24VAC (20 ~ 28V) 50/60Hz	100 ~ 240VAC, 50/60Hz
Consommation	Env. 3,6W	Env. 6,0W
Gamme de température	-10° à +50°C
Dimensions	Voir schéma
Caisson	Plastique
Couleur	Gris argent
Poids	Env. 430g

Accessoires

Code inform.	Description
77779	Alimentation raccordable 12VDC-500mA, stabil.
77772	Alimentation 12VDC/0,5A chacun, version table, stabil.
70447	Alimentation 100-240VAC/12VDC (1,0A), stabil.

10. Croquis

230VAC

12/24V

Dimensions: mm

eneo

eneo® est une marque propriété de Videur Technicals E. Hartig GmbH Distribution et vente à travers les distributeurs spécialisés.

Tel. [phone] / 888-0 · Fax [phone] / 888-100

www.videortechnical.com

Nous nous réservons toutes modifications techniques.
