| Type de produit | Caméra dôme de surveillance |
| Marque | ENEO |
| Modèle | EDC-144E |
| Capteur | CCD 1/4" Sony ExView HAD |
| Résolution | 480 lignes TV |
| Sensibilité | 0,35 lux (F1.6) / 0,2 lux (F1.2); 0,02 lux (1/3 s, couleur) / 0,01 lux (1/3 s, N&B) |
| Zoom optique | 26x |
| Zoom numérique | 10x |
| Distance focale | 3,5 - 91 mm (F1.6 - F80) |
| Angle de vue horizontal | 54,2° (grand-angle) à 2,2° (télé) |
| Préréglages | 240 positions programmables |
| Tours | 8 tours programmables (jusqu'à 42 fonctions chacun) |
| Balayages automatiques | 8 programmes avec 9 vitesses |
| Patrouilles | 4 modèles enregistrables (jusqu'à 240 s chacun) |
| Entrées alarme | 8 entrées (NO/NF programmables) |
| Sorties alarme | 4 relais (NO/NF, 24 VDC / 1 A) |
| Interfaces de contrôle | RS-422 / RS-485, protocoles Fastrax, Pelco D/P, etc. |
| Alimentation | 24 VAC (18 - 30 VAC), 50/60 Hz |
| Consommation | Environ 20 W |
| Plage de température | 0 °C à +50 °C |
| Indice de protection | IP 40 |
| Poids | Environ 1,5 kg |

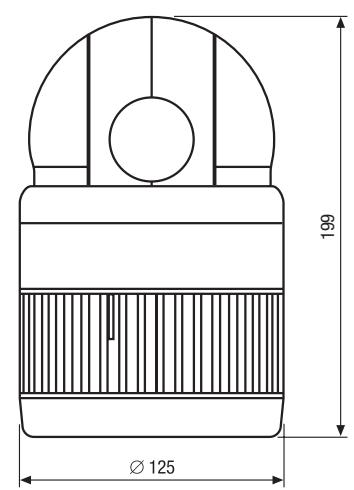

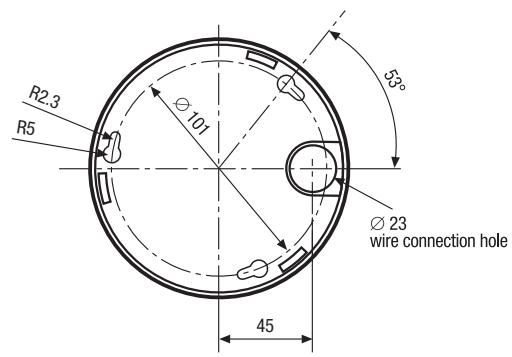

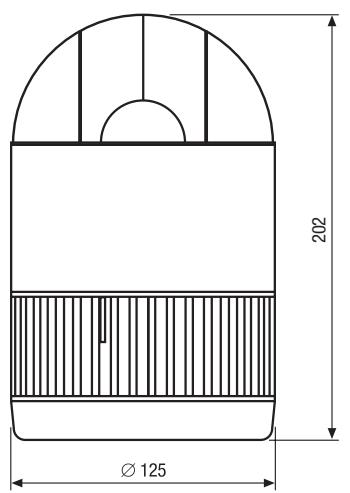

| Dimensions | Voir croquis dans la notice (dôme 125 mm de diamètre) |
| Entretien et nettoyage | Utiliser un chiffon doux et sec. Ne pas utiliser de solvants. |
| Sécurité | Protection contre les surtensions et la foudre intégrée. Installation par personnel qualifié uniquement. |
| Pièces détachées et réparabilité | Réparations exclusivement par un atelier agréé. Accessoires disponibles : boîtiers, claviers, alimentations. |
FOIRE AUX QUESTIONS - EDC-144E ENEO
Comment installer la caméra dôme EDC-144E ?

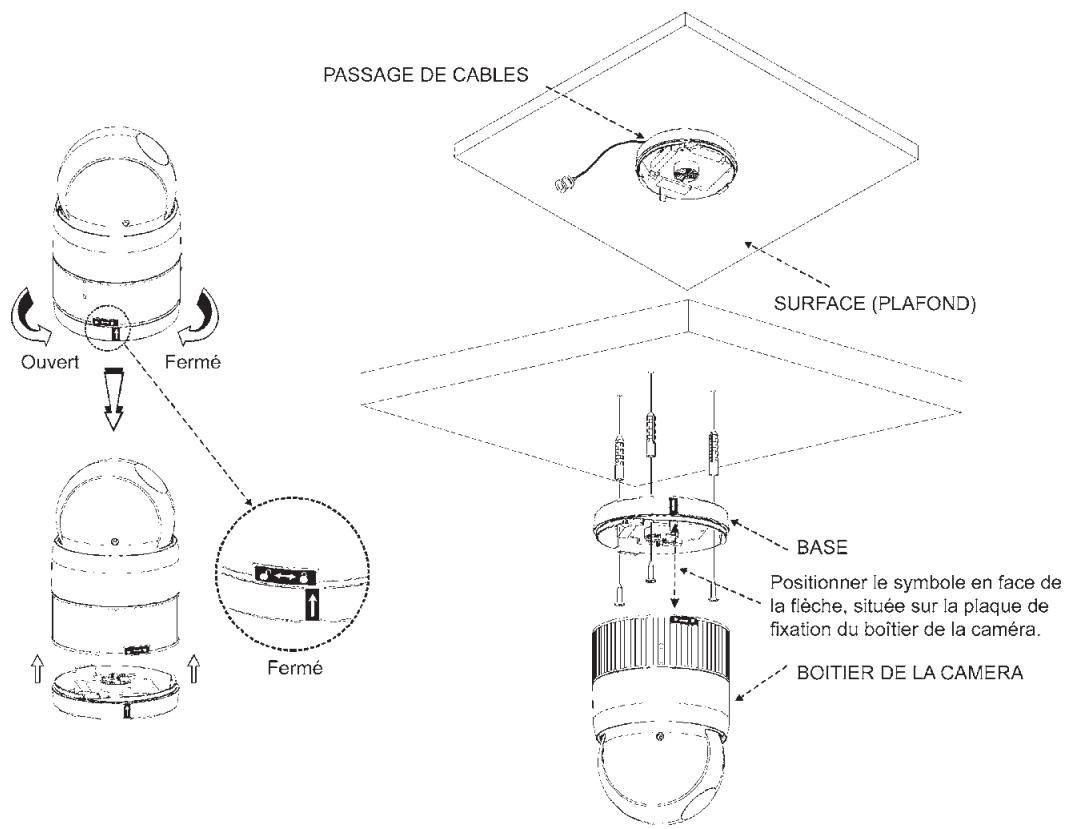

Fixez la base sur une surface solide pouvant supporter 4,5 kg. Raccordez l'alimentation 24 VAC, la vidéo (BNC) et les commandes RS-485/422. Utilisez les schémas de configuration fournis dans la notice.
Comment régler l'adresse ID de la caméra ?

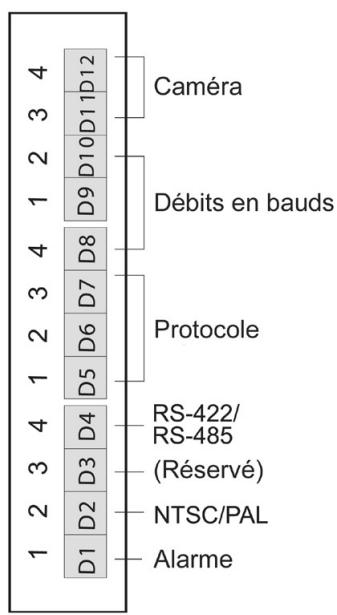

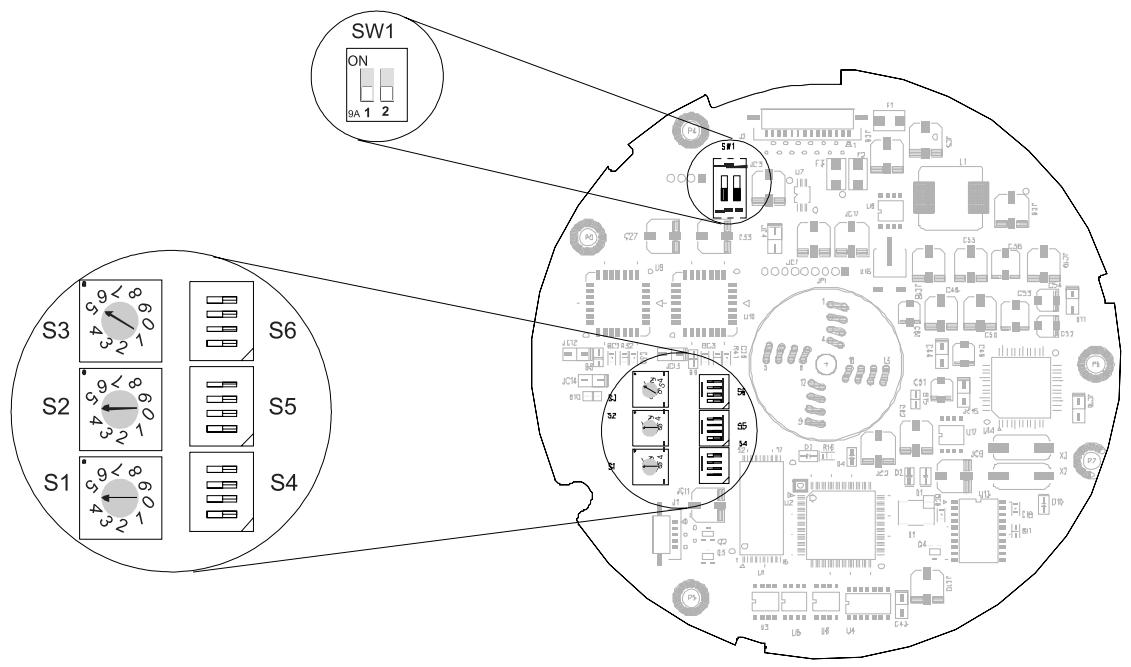

Utilisez les commutateurs DIP S1, S2, S3 (sur le schéma 12) pour définir une adresse unique de 1 à 999. Pour les adresses supérieures, contactez le SAV.
Comment programmer un préréglage (preset) ?
Placez la caméra sur la position souhaitée avec le joystick, puis appuyez sur la séquence : numéro + PGM + PRST. Le preset est sauvegardé avec le numéro entré.
Comment configurer un tour (tour) ?
Dans le menu principal, sélectionnez TOUR. Choisissez un numéro de tour, ajoutez des presets, balayages ou patrouilles en utilisant le joystick. Sauvegardez en sélectionnant SAUVEGARDE ET SORTIE.

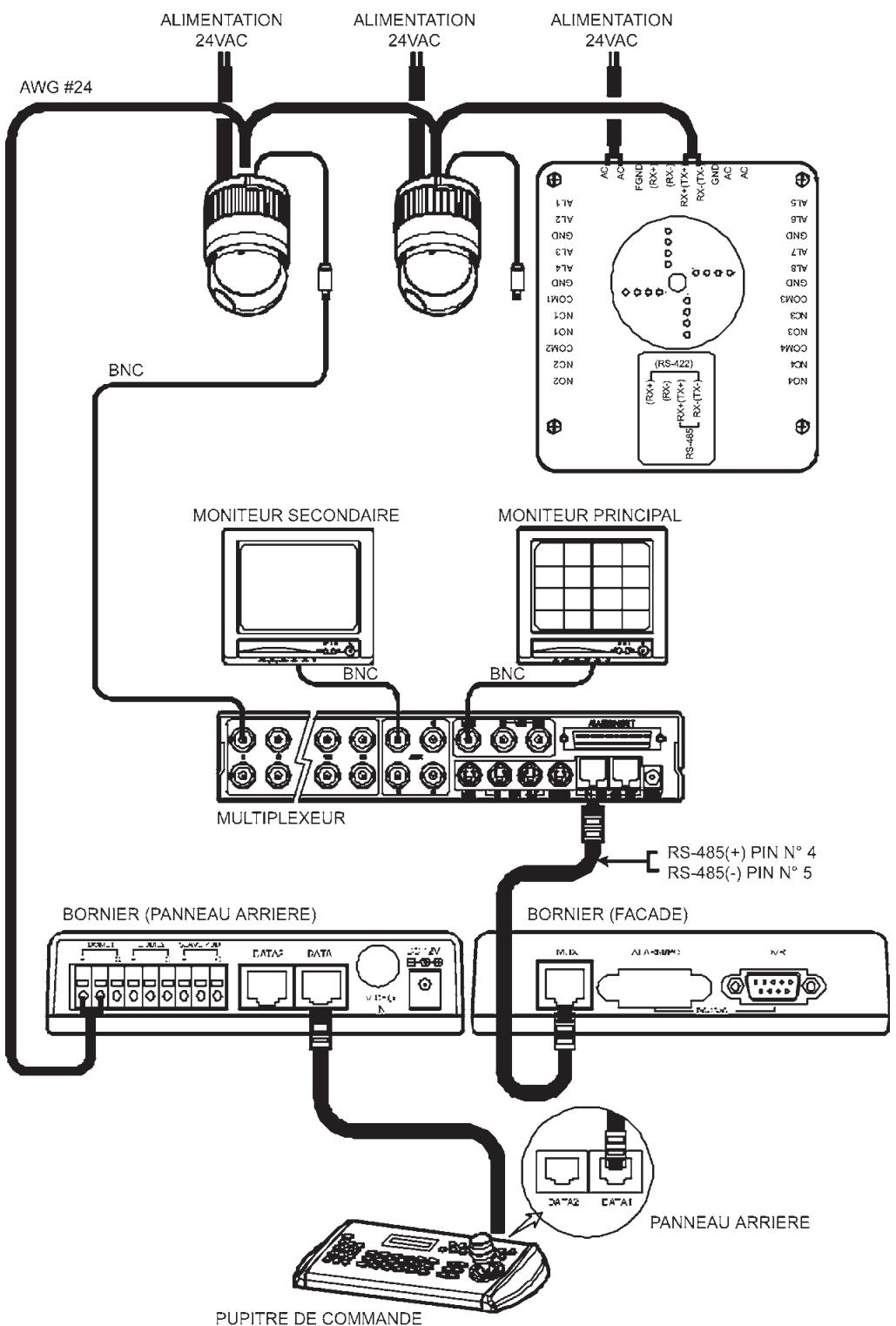

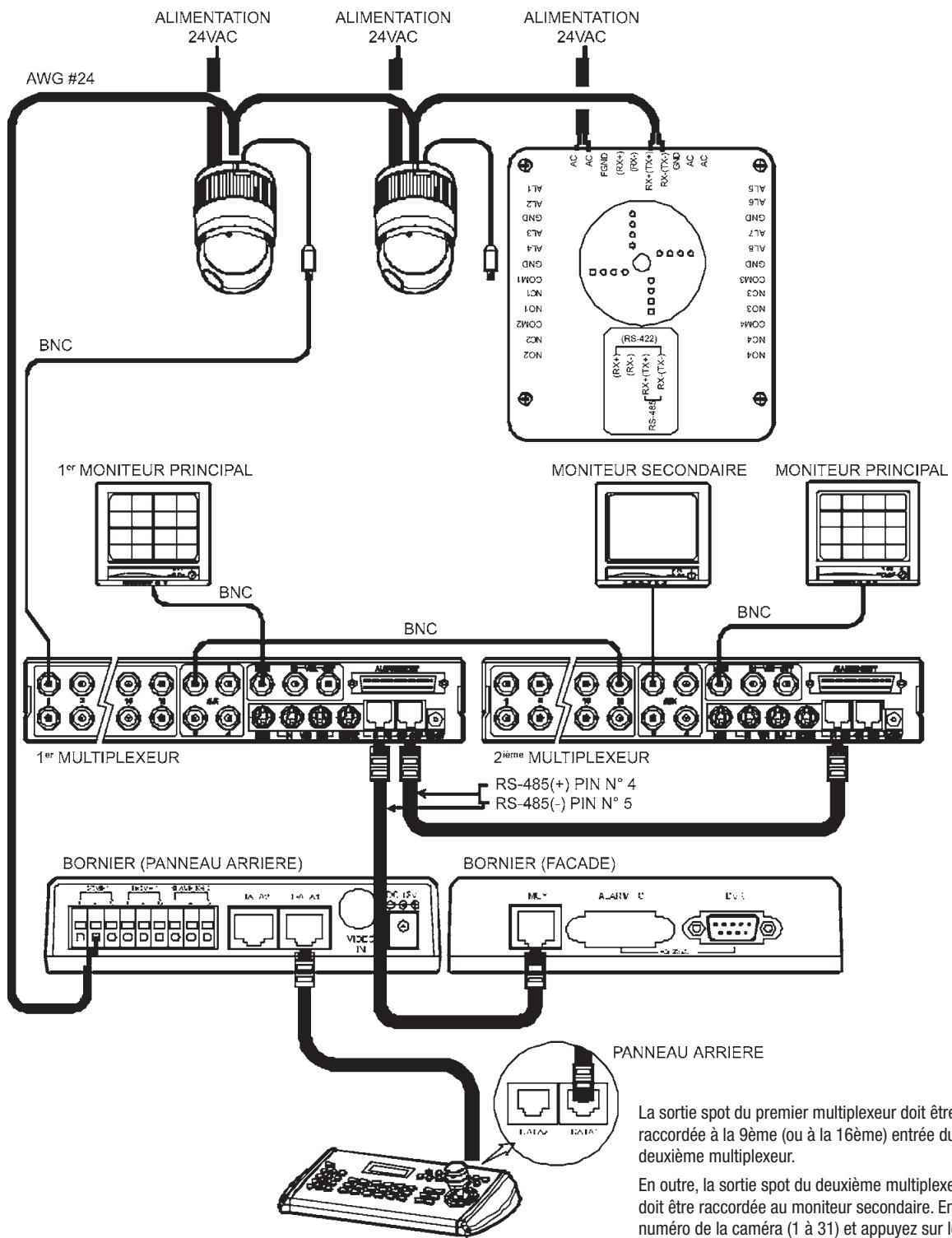

Comment connecter plusieurs caméras à un multiplexeur ?

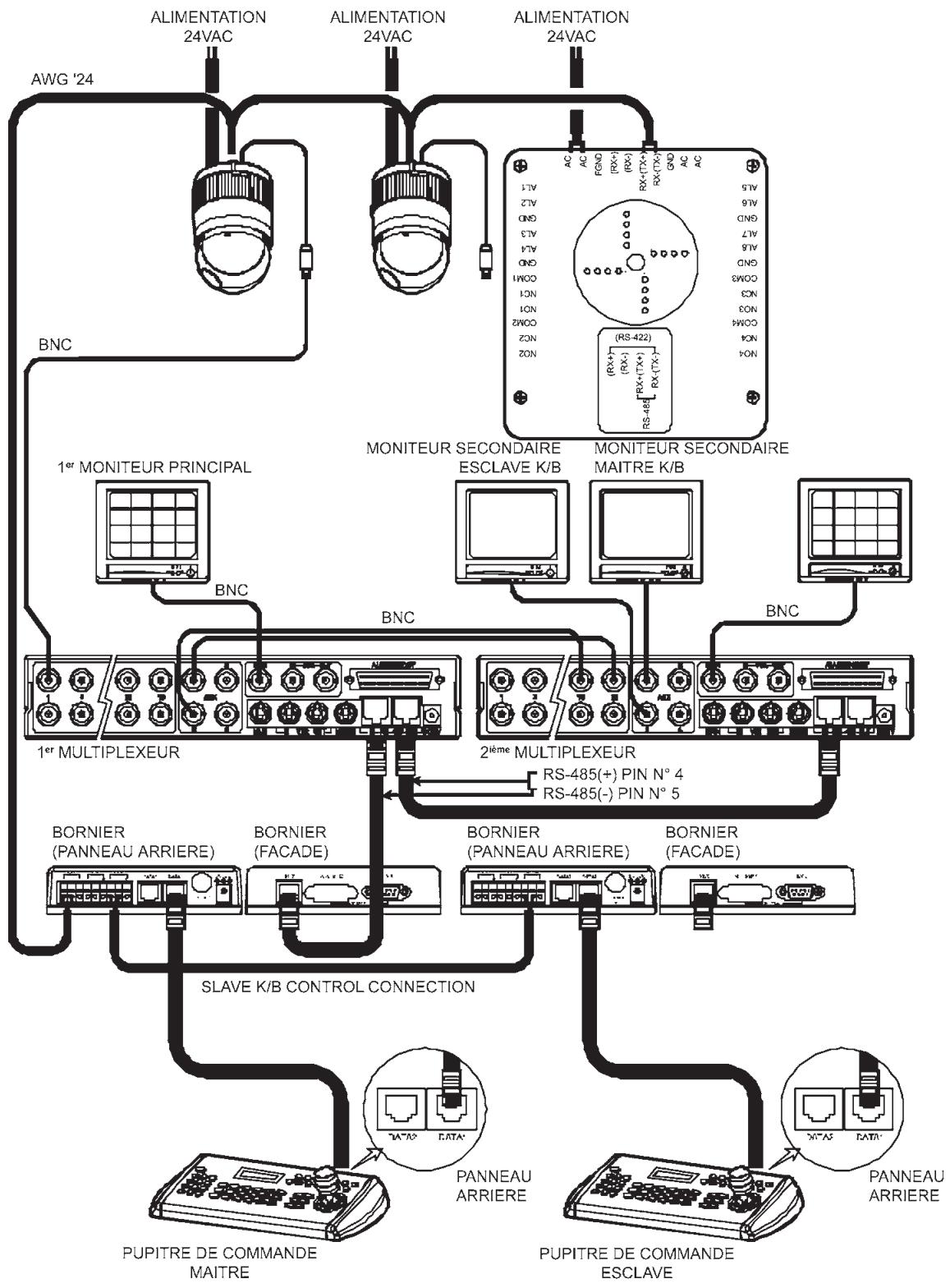

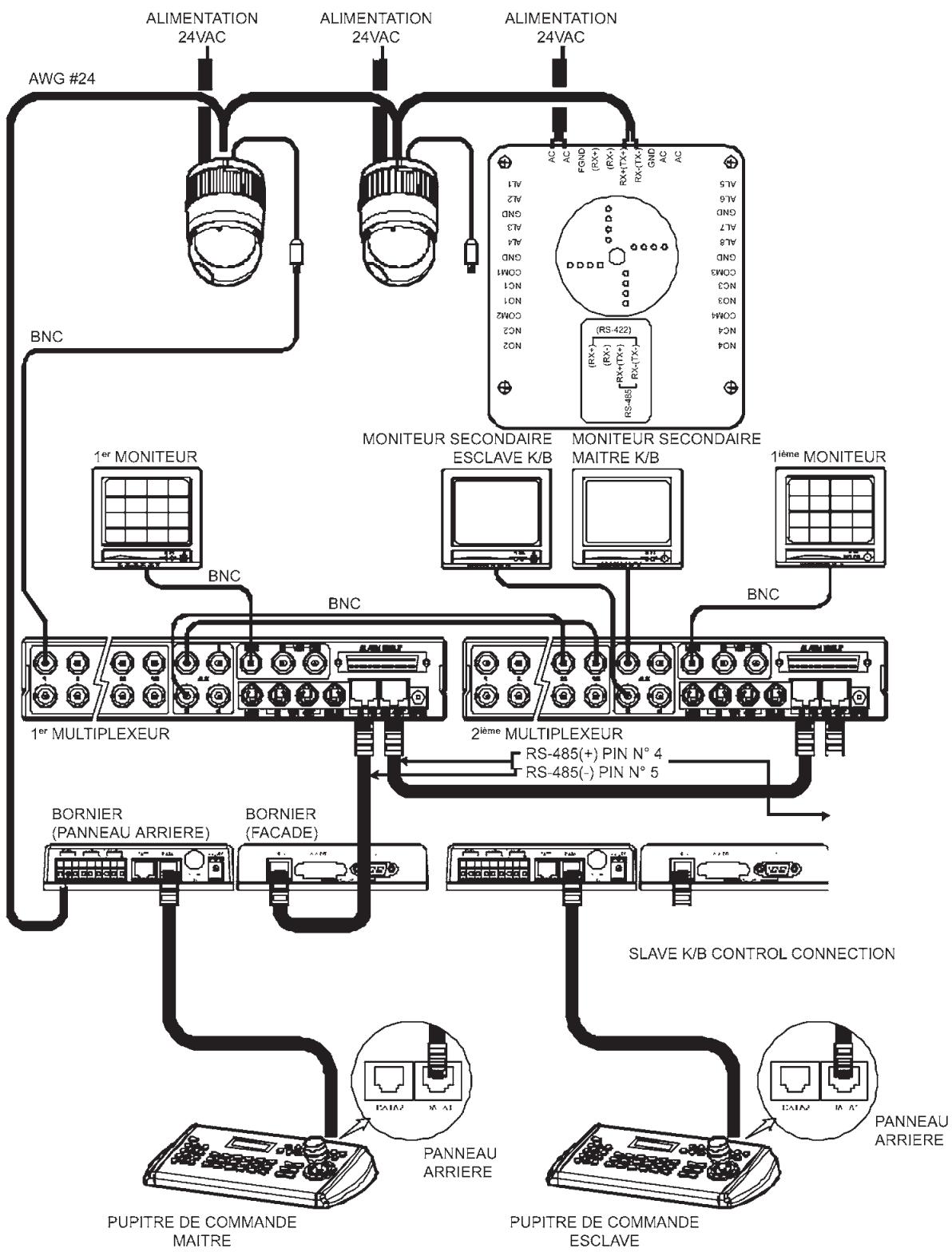

Attribuez à chaque caméra une adresse ID unique correspondant au port du multiplexeur. Par exemple, port 1 = caméra 1. Respectez les schémas de configuration (fig. 5 et 6) pour le câblage.
Que faire si l'image est de mauvaise qualité ?
Vérifiez les connexions BNC, la tension d'alimentation, le câblage vidéo blindé et les réglages de synchronisation (phase) dans le menu CAMERA > CONTROLE DE PHASE.
Comment réinitialiser la caméra aux paramètres d'usine ?
Dans le menu CONFIGURATION DOME > REMISE À ZÉRO DATA, sélectionnez RESET USINE. Confirmez avec MENU. Attention : tous les paramètres seront perdus.

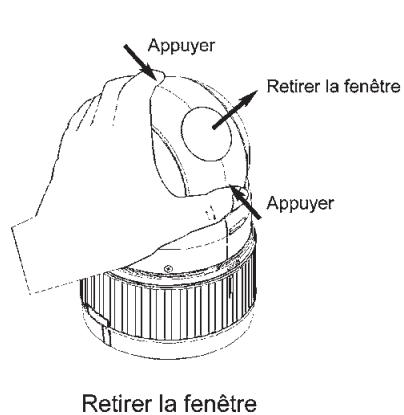

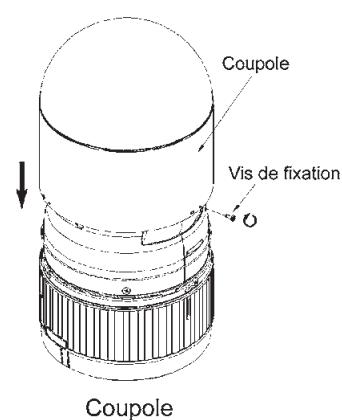

Comment nettoyer la coupole de la caméra ?
Utilisez un chiffon doux et sec. N'utilisez jamais de dissolvant, d'essence ou de produits abrasifs qui pourraient endommager la surface.
Quels protocoles de contrôle sont supportés ?
La caméra supporte les protocoles Fastrax, Pelco D et P, Dynacolor, Ernitec, Philips G3, Sensormatic RS-422 et Vicon (sélectionnables par commutateur DIP).
Comment activer le mode jour/nuit automatique ?
Dans le menu CAMERA > JOUR NUIT, réglez MODE sur AUTO. Le filtre IR pivote automatiquement en cas de faible luminosité, passant en noir et blanc.
