TTPRO - Interface audio FOCUSRITE - Notice d'utilisation et mode d'emploi gratuit

Type d'appareil	Amplificateur audio
Fonction principale	Amplification sonore
Canaux	Non précisé
Entrées audio	Non précisé
Sorties audio	Non précisé
Compression	Compresseur optique
Préamplificateur	Préamplificateur discret
Contrôle de niveau	Oui
Monitoring sans latence	Oui
Options numériques	Non précisé
Impédance d'entrée micro	Non précisé
Alimentation	Alimentation secteur
Protection électrique	Protection contre surcharge et court-circuit
Consignes de sécurité	Respecter les instructions, éviter l'humidité
Montage en rack	Oui, 19 pouces
Dimensions	Non précisé
Poids	Non précisé

FOIRE AUX QUESTIONS - TTPRO FOCUSRITE

Comment connecter le FOCUSRITE TTPRO à mon ordinateur ?

Pour connecter le FOCUSRITE TTPRO à votre ordinateur, utilisez le câble USB fourni avec l'appareil. Branchez une extrémité du câble dans le port USB de l'appareil et l'autre extrémité dans un port USB de votre ordinateur. Assurez-vous que le FOCUSRITE TTPRO est sous tension.

Pourquoi mon ordinateur ne reconnaît-il pas le FOCUSRITE TTPRO ?

Si votre ordinateur ne reconnaît pas le FOCUSRITE TTPRO, vérifiez que vous avez installé les pilotes nécessaires. Vous pouvez les télécharger depuis le site officiel de Focusrite. Essayez également de changer de port USB ou de redémarrer votre ordinateur.

Comment régler le niveau d'entrée du FOCUSRITE TTPRO ?

Pour régler le niveau d'entrée, utilisez le bouton de gain situé sur le panneau avant du FOCUSRITE TTPRO. Tournez le bouton dans le sens des aiguilles d'une montre pour augmenter le gain et dans le sens inverse pour le diminuer. Surveillez le témoin LED pour vous assurer que le niveau n'est pas trop élevé.

Le son est-il déformé lorsque j'enregistre avec le FOCUSRITE TTPRO ?

Si le son est déformé, cela peut être dû à un niveau de gain trop élevé. Réduisez le gain d'entrée et vérifiez également que votre logiciel de traitement audio n'est pas saturé. Assurez-vous que les paramètres de votre DAW sont correctement configurés.

Comment mettre à jour le firmware du FOCUSRITE TTPRO ?

Pour mettre à jour le firmware, visitez le site web de Focusrite et téléchargez l'outil de mise à jour de firmware. Suivez les instructions à l'écran pour installer la mise à jour. Assurez-vous que le FOCUSRITE TTPRO est connecté à votre ordinateur pendant le processus.

Puis-je utiliser le FOCUSRITE TTPRO avec un appareil mobile ?

Oui, le FOCUSRITE TTPRO peut être utilisé avec des appareils mobiles compatibles. Vous aurez besoin d'un adaptateur approprié pour connecter l'appareil à votre smartphone ou tablette. Assurez-vous que votre application de musique supporte les interfaces audio.

Que faire si l'alimentation phantom ne fonctionne pas ?

Si l'alimentation phantom ne fonctionne pas, vérifiez que le bouton d'alimentation phantom est activé sur le FOCUSRITE TTPRO. Assurez-vous également que votre microphone est compatible avec l'alimentation phantom et essayez de débrancher puis de rebrancher le microphone.

Comment résoudre les problèmes de latence lors de l'enregistrement ?

Pour réduire la latence, accédez aux paramètres de votre DAW et ajustez la taille du tampon. Une taille de tampon plus petite réduit la latence, mais peut entraîner des coupures audio si votre ordinateur n'est pas assez puissant. Essayez différentes tailles de tampon pour trouver le bon équilibre.

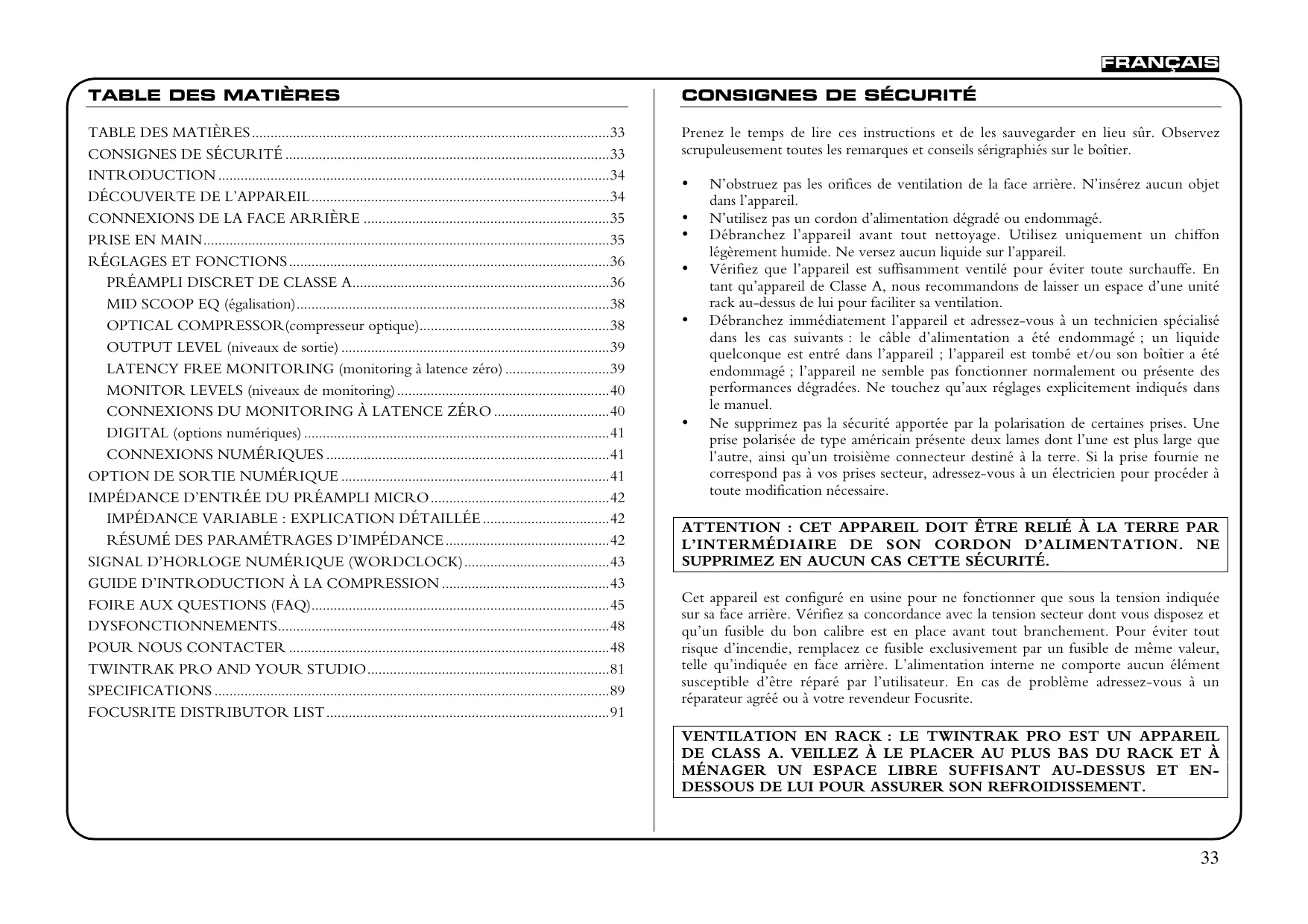

MODE D'EMPLOI TTPRO FOCUSRITE

MID SCOOP EQ (égalisation) 38

OPTICAL COMPRESSOR(compresseur optique) 38

OUTPUT LEVEL (niveau de sortie) 39

LATENCY FREE MONITORING (monitoring à latence zéro) 39

MONITOR LEVELS (niveau de monitoring) 40

CONNEXIONS DU MONITORING À LATENCE ZÉRO 40

DIGITAL (options numériques) 41

CONNEXIONS NUMÉRIQUES 41

OPTION DE SORTIE NUMÉRIQUE 41

IMPÉDANCE D'ENTRÉE DU PREAMPLI MICRO 42

IMPÉDANCE VARIABLE : EXPLICATION DÉTAILLÉE 42

RÉSUMÉ DES PARAMÉTRAGES D'IMPÉDANCE 42

SIGNAL D'HORLOGE NUMÉRIQUE (WORDCLOCK) 43

GUIDE D'INTRODUCTION À LA COMPRESSION 43

FOIRE AUX QUESTIONS (FAQ) 45

Prenez le temps de lire ces instructions et de les sauvegarder en lieu sûr. Observez scrupuleusement toutes les remarques et conseils signalés sur le boîtier.

• N'obstruez pas les orifices de ventilation de la face arrière. N'insérez aucun objet dans l'appareil. N'utilisez pas un cordon d'alimentation dégradé ou endommagé.
• Débranchez l'appareil avant tout nettoyage. Utilisez uniquement un chiffon légèrement humide. Ne versez aucun liquide sur l'appareil.
• Vérifiez que l'appareil est suffisamment ventilé pour éviter toute surchauffe. En tant qu'appareil de Classe A, nous recommandons de laisser un espace d'une unité rack au-dessus de lui pour faciliter sa ventilation.
• Débranche immédiatement l'appareil et adressez-vous à un technicien spécialisé dans les cas suivants : le câble d'alimentation a été endommagé ; un liquide quelconque est entré dans l'appareil ; l'appareil est tombé et/ou son boîtier a été endommagé ; l'appareil ne semble pas fonctionner normalement ou présente des performances dégradées. Ne touchez qu'aux réglages explicitement indiqués dans le manuel.
• Ne supprimez pas la sécurité apportée par la polarisation de certaines prises. Une prise polarisée de type américain présente deux lames dont l'une est plus large que l'autre, ainsi qu'un troisième connecteur destiné à la terre. Si la prise fournie ne correspond pas à vos prises secteur, adressez-vous à un electricien pour procéder à toute modification nécessaire.

ATTENTION : CET APPAREIL DOIT ÉTRE RELIE À LA TERRE PAR L'INTERMÉDIAIRE DE SON CORDON D'ALIMENTATION. NE SUPPRIMEZ EN AUCUN CAS CETTE SECURITE.

Cet appareil est configuré en usine pour ne fonctionner que sous la tension indiquée sur sa face arrière. Vérifiez sa concordance avec la tension secteur dont vous disposez et qu'un fusible du bon calibre est en place avant tout branchement. Pour éviter tout risque d'incendie, remplacez ce fusible exclusivement par un fusible de même valeur, telle qu'indiquée en face arrière. L'alimentation interne ne comporte aucun élément susceptible d'être réparé par l'utilisateur. En cas de problème, adressez-vous à un réparateur agréé ou à votre revendeur Focusrite.

VENTILATION EN RACK: LE TWINTRAK PRO EST UN APPAREIL DE CLASS A. VEILLEZ À LE PLACER AU PLUS BAS DU RACK ET À MENAGER UN ESPACE LIBRE SUFFISANT AU-DESSUS ET ENDESSOUS DE LUI POUR ASSURER SON REFROIDISSEMENT.

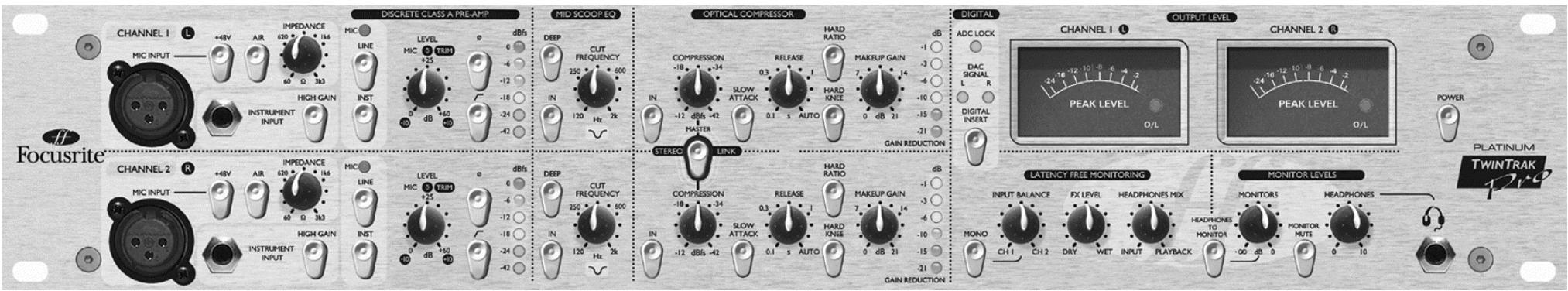

Le TwinTrak Pro est un processeur stéreo très spécialisé et économique ; il constitue le « plug-in » analogique idéal pour tout studio d'enregistrement moderne. Il dispose de tous les éléments pour :

Gérer des sources mono ou stéreo - Traiter des signaux stéreo ou dual mono - Effectuer le monitoring de signaux dans le mix par l'intermédiaire de contrôles très accessibles - Effectuer tous les traitements essentiels pour un mixage

Reportez-vous au chapitre TWINTRAK PRO ET VOTRE STUDIO p. 81 pour plus d'informations sur la manière dont le TwinTrak Pro peut s'insérer très activement dans votre configuration.

Le TwinTrak Pro associe l'aspect pratique de deux préamplis de classe A à un compresseur optique mono/stéréo spécialisé. Il apporte également un certain nombre de fonctionnalités spécifiques avant et après ses étages de préamplification et de compression, dont un réglage de l'impédance d'entrée, une égalisation « mid-scoop » et une section de monitoring à latence zéro, qui constituent des options de contrôle et d'affection très appréciables, associées à un DAC en standard, et à un ADC en option.

Pour enregistrer, vous n'avez plus à faire obligatoirement passer votre signal par une console de mixage : branchez simplement vos sources sur le TwinTrak Pro et reliez ses sorties directement à votre carte-son ou à votre système d'enregistrement. Cette méthode d'enregistrement « directe » garantit la conservation de la qualité du signal à

son niveau le plus élevé en évitant toute dégradation susceptible d'être créée par le passage à travers une console.

Comme tous les ingénieurs du son qui mixent désormais directement sur logiciel de type « workstation » et grâce au TwinTrack Pro qui vous apporte deux canaux d'enregistrement direct et un monitoring à latence zéro, vous allez désormais pouvoir vous passer de console de mixage et gagner ainsi une place très appreciable.

Chacun des deux canaux d'enregistrement du TwinTrack Pro est divisé en trois sections de traitement du signal :

• Préampli discret de classe A
• Égaliseur Mid Scoop
• Compresseur optique

Pour garantir la possibilité d'un trajet de signal parfaitement pur jusqu'à votre système d'enregistrement, aussi bien l'égaliseur MID SCOOP que le COMPRESSEUR OPTIQUE peuvent être « sortis » individuellement du trajet du signal quand ils ne sont pas utilisés (« hard bypass »).

Découverte de l'appareil

Pour cette phase de découverte, nous vous conseillons d'utiliser une source sonore que vous connaissiez bien, par exemple votre CD préféré. Branché en entrée sur l'appareil. Vous pourrez ainsi interpréter plus facilement les modifications du son apportées par les différents traitements. Notez que les pistes d'un CD commercial sont souvent fortement compressées, ce qui peut rendre plus difficile l'audition de l'action du

compresseur optique. Dans ce cas, utilisez plutôt un échantillon pur, non traité, ou un enregistrement non compressé réalisé par vos soins.

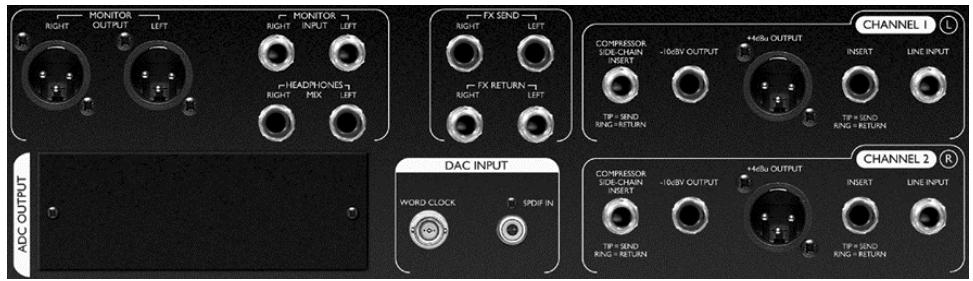

Connexions de la FACE arrière

CHANNEL 1 (L) et CHANNEL 2 (R) - Chaque canal dispose d'un connecteur d'entrée LINE INPUT symétrique (+4 dBu) au format jack 6,35 TRS, associé à une entrée MIC INPUT au format XLR situées sur la face arrière et d'une entrée INSTRUMENT INPUT non symétrique, au format jack 6,35 située en face avant. Les jacks d'INSERT de la face arrière permettent également le branchement en insertion de processeurs d'effets externes entre l'étage de préamplification et les processeurs d'effets internes. Les sorties OUTPUTS sont proposées à la fois au format XLR symétrique (+4 dBu) et jack 6,35 non symétrique (-10 dBV). Il existe également un jack TRS appelé COMPRESSOR SIDE-CHAIN INSERT pour lequel vous pouvez vous reporter p. 38 pour plus de détails.

FX - Les jacks 6,35 TRS symétriques (+4 dBu) FX SEND et FX RETURN permettent l'utilisation d'effets sur la section de monitoring sans affecter le son enregistré. Reportez-vous aux chapitres sur le MONITORING À LATENCE ZÉRO et sur les NIVEAUX DE MONITORING p. 39 pour plus de détails à ce sujet.

MONITORING À LATENCE ZÉRO - Les connecteurs jack TRS symétriques (+4 dBu) MONITOR INPUT permettent de brancher les sorties stéreo d'une console ou d'une carte-son sur le circuit de MONITORING À LATENCE ZÉRO du TwinTrak Pro. Des connecteurs XLR symétriques (+4 dBu) HEADPHONES MIX et MONITOR OUTPUT sont également proposés pour permettre de relier le TwinTrak Pro à un système d'écoute externe. Reportez-vous au chapitre CONNEXIONS DU MONITORING À LATENCE ZÉRO p. 39 pour plus de détails.

DAC INPUT - Le connecteur S/PDIF co-axial au format RCA permet la réception d'un signal audio numérique à destination de l'entrée ligne ou de la section de monitoring de l'appareil afin de le traiter. Cette section comporte également un connecteur de sortie WORDCLOCK. Reportez-vous au chapitre CONNEXIONS NUMÉRIQUES p.41 pour plus de détails.

ADC OUTPUT - Il est également possible d'installer une carte de sortie ADC à tout moment dans l'appareil. Elle fournira un signal numérique au format S/PDIF ainsi qu'une entree WORDCLOCK sur connecteur BNC. Reportez-vous au chapitre OPTION DE SORTIE NUMERIQUE, p. 41 pour plus de détails.

Prise en MAIN

1. Vérifiez que le TwinTrak Pro n'est branché sur rien d'autre que sur l'alimentation secteur, et mettez-le sous tension en appuyant sur le bouton POWER situé à droite de l'appareil. Si l'appareil est relié de manière permanente à un patchbay, vérifiez qu'aucun signal n'est adressé au système de diffusion pour éviter tous bruits occasionnés par des courants de coupure à la mise sous tension.
2. Reliez la sortie OUTPUT appropriée (XLR symétrique +4 dBu ou jack 6,35 non symétrique -10 dBV) de chacun des deux canaux du TwinTrak Pro à votre système d'enregistrement ou à votre interface audio. Si vous utilisez la sortie numérique optionnelle, reliez-la à l'entrée numérique de votre enregistreur ou de leur interface audio. Reportez-vous p.41 pour plus d'informations sur la section de sortie numérique du TwinTrak Pro. Si vous utilisez l'entrée numérique, reliez-la à la sortie numérique de votre enregistreur ou de leur interface audio.
3. Reliez les entrées MONITOR aux sorties de votre console ou de votre carte son, et les sorties MONITOR à votre système d'écoute.
4. Vérifiez que chacune des sections de traitement du signal est bien désactivée (touches IN en position relâchée avec témoin éteint).
5. Branchez vos sources audio selon vos besoin : les micros peuvent être branchés sur les entrées XLR MIC INPUT de la face avant, les sources à niveau ligne (auxquelles vous souhaitez par exemple appliquer le traitement de dynamique du TwinTrak Pro) sur les entrées TRS LINE INPUT de la face arrêté, etc. Vous pouvez également brancher une guitare électrique ou une basse sur l'entrée jack INSTRUMENT INPUT (non symétrique) de la face avant. Pour les instruments nécessitant un renforcement de gain (passifs), veillez à bien sélectionner l'options HIGH GAIN – voir p. 37 pour plus de détails sur l'options HIGH GAIN.
6. Veillez à ce que la bonne entrée soit sélectionnée dans la section DISCRETE CLASS A PRE-AMP. Si vous enregistrez une source à niveau ligne branchée sur l'entrée LINE INPUT en face arrêté, assurez-vous que le bouton LINE est bien enforcé. Si vous enregistrez un instrument via l'entrée INSTRUMENT INPUT en face avant, vérifie que le bouton INST est bien enforcé. Si aucun des boutons INST ou LINE n'est enforcé, le témoin MIC s'allume et l'entrée MIC est alors automatiquement sélectionnée par défaut.
7. Vérifiez que les sélecteurs d'inversion de phase () et de filtre passe-haut HPF sont bien désactivés et que le bouton LEVEL est bien à fond dans le sens inverse des aiguilles d'une montre (anti-horaire).
8. Si vous utilisez un micro à condensateur nécessitant une alimentation fantôme, appuyez sur le bouton +48V. Si vous ne savez pas si votre micro est dans ce cas, consultez son mode d'emploi. L'alimentation fantôme peut endommager certains micros, et en particulier les micros à ruban.
9. Tournez le bouton LEVEL pour augmenter le niveau en le surveillant sur les LED-mêtres et en vérifier que le témoin rouge de saturation O/L ne s'allume que très brièvement et occasionnellement lors des passages les plus forts. Notez que la graduation des entrées est faite en dBfs, ce qui fait qu’un niveau voisin de 0dBu n’allumera que les deux premières LEDs.

Consultez la page web www.sospubs.co.uk/sos/may00/articles/digital.htm pour plus d'informations sur les dBu et les dBfs.

1. Si vous utilisez un micro, optimisez son positionnement et faites divers essais avant de commencer l'enregistrement jusqu'à ce que vous soyez satisfait au possible du son que vous voulez. Notez que le déplacement du micro peut modifier la distance à la source et donc le niveau du signal, ce qui peut nécessiter de réintervenir après coup sur le bouton LEVEL.
2. Vous pouvez maintenant éliminer toute fréquence medium problème à l'aide de la section d'égalisation MID SCOOP. Reportez-vous p. 38 pour plus d'informations sur le MID SCOOP EQ.
3. Le COMPRESSEUR OPTIQUE permet, pour sa part, de contrôler les variations dynamiques du signal traversant l'appareil. Reportez-vous p. 38 pour plus d'informations sur le COMPRESSEUR OPTIQUE.

POWER (interrupteur marche/arrêt) - Permet la mise sous tension de l'appareil. Nous vous conseillons de toujours allumer cet appareil avant ceux qui sont en aval pour éviter de les endommager par des claquements ou transitoires résultat de courants de coupure.

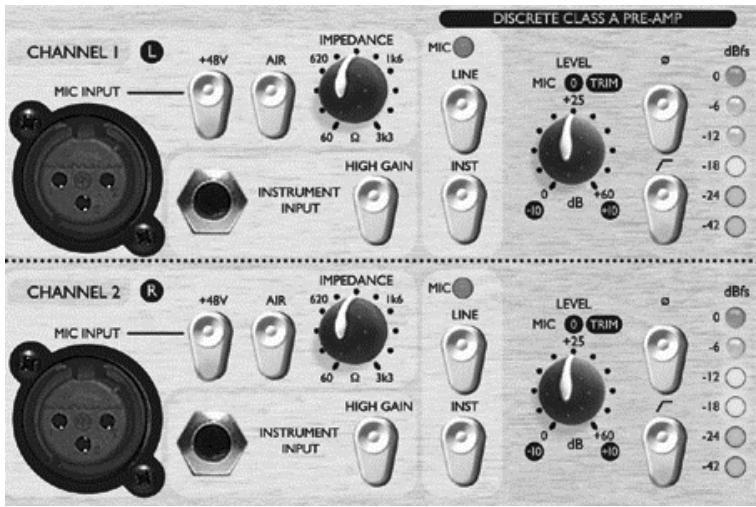

Préampli discret de CLASSE a

Cette partie de l'appareil est un préampli utilisé pour amener le signal issu des entrées MIC INPUT ou INSTRUMENT INPUT à un niveau de travail convenable.

MIC INPUT (entrée micro) - Connecteur XLR permettant le branchement d'un micro. Si vous utilisez le préampli micro du TwinTrak Pro et adressez ensuite son signal à une console de mixage, ignorez le préampli micro (et donc les entrées du même nom) de la console et utilisez à la place ses entrées ligne (line). Vous exploiterez ainsi au moins les qualités supérieures du préampli micro du TwinTrak Pro et éviterez les bruits indésirables, les distorsions et les colorations provenant d'un préampli de qualité plus faible. Dans tous les cas, vous ne devez éviter à tout prix d'adresser un signal issu du préampli micro du TwinTrak Pro à un second préampli micro sous peine de dégrader fortement la qualité du signal.

+48V (alimentation fantôme) - Bouton permettant d'activer une alimentation fantôme +48V nécessaire aux micros à condensateur (n' affecte que les entrées micro MIC INPUT). Si vous n'êtes pas sûr de savoir si votre type de micro nécessite ou non une telle alimentation, reportez-vous préalablement à son mode d'emploi, et tenez compte du fait qu'il est possible d'endommager certains modèles (plus particulièrement les micros à ruban) si vous activez cette alimentation à mauvais escient.

AIR (ajout d'espace) - Ce bouton provoque un renforcement très agréable de la partie la plus haute de la bande de fréquence (n' affecte que les entrées MIC INPUT). La fréquence renforcée dépend du micro utilisé. Cet effet peut être simplement résumé en un « ajust d'air » ou d'espace au signal et restitue les caractéristiques de transparence et d'ouverture de préamplis à transformateurs d'un prix nettement plus élevé.

IMPEDANCE (impédance d'entrée) - La rotation de ce bouton IMPEDANCE modifie l'impédance du préampli micro (n' affecte que les entrées MIC INPUT). Vous pouvez ainsi ajuster la correspondance entre le préampli et le micro qui lui est relié pour obtaining le niveau et la réponse en fréquence les plus ajustés. Pour plus d'informations à ce sujet, reportez-vous au chapitre « IMPÉDANCE D'ENTRÉE DU PREAMPLI », p. 42.

INSTRUMENT INPUT (entrée haute impédance) - Entrées haute impédance au format jack 6,35 destinées au branchement direct d'une guitare électrique ou d'une basse sans surcharger les micros et sans nécessiter de boîte de direct.

HIGH GAIN (renforcement de gain) - Sélecteur permettant de disposer d'un gain de 20 dBu supplémentaire très utile si vous nevez travailler avec des instruments passifs. Le bouton « LEVEL » permet un réglage plus précis. Pour savoir si ce renforcement HIGH GAIN est nécessaire, branchez une source en ayant ce contrôle LEVEL réglé sur -10. Montez ensuite progressivement le niveau. Si vous n'arrivez pas à obtenir un niveau suffisant, même à +10, ramenez le bouton LEVEL à -10 et appuyez sur HIGH GAIN. Reprenez ensuite le réglage à l'aide du même bouton LEVEL.

Sélecteurs INSTRUMENT et LINE et microphone MIC - Sur le TwinTrak Pro, vous pouvez définir la source de votre enregistrement : micro, source à niveau ligne ou instrument directement depuis la face avant. Pour utiliser l'entrée INSTRUMENT, appuyez simplement sur le bouton INST (qui s'allume). Pour utiliser l'entrée à niveau ligne, le bouton INST étant relevé, il suffit d'appuyer sur le bouton LINE (qui s'allume aussi). Le microphone MIC, finalement, s'allume si aucune des deux autres options n'est sélectionnée et l'entrée MIC est alors validée par défaut.

LEVEL (niveau d'entrée) - Bouton permettant d'obtenir un signal d'entrée optimum. Branchez une source musicale sur l'appareil après avoir mis ce bouton au minimum (à fond dans le sens anti-horaire) et montez-le doucement tout en observant le LED-meter. La LED supérieure O/L (saturation) peut clignoter occasionnellement.

mais uniquement pour les passages les plus forts. Si elle reste allumée en continu pour une durée quelconque ou si vous entendez de la distorsion pendant les crêtes, vous devez réduire ce niveau.

Notez que le LED-mètre est étalonné pour afficher 0 dBfs en partie supérieure, juste avant l'écrêtement. Cette option a été choisie pour simplifier le réglage lors d'enregistrements sur supports numériques. Le niveau d'enregistrement optimal dépend du support d'enregistrement lui-même. Si vous utilisez un enregistreur analogique à bande qui nécessite une plus grande réserve dynamique, un niveau de -18 dBfs offrira un signal de sortie équivalent à +4 dBu. Si vous utilisez un enregistreur numérique, vous pouvez utiliser un niveau d'enregistrement supérieur (-4 à -6 dBfs). Si ces points ne sont pas clairs, vous pouvez trouver une information complémentaire sur la page web: www.sospubs.co.uk/sos/may00/articles/digital.htm.

Quand l'entrée MIC est sélectionnée, le contrôle LEVEL permet de faire varier le gain entre 0 dB (à fond dans le sens anti-horaire) et +60 dB (à fond dans le sens horaire). Avec l'entrée INSTRUMENT, il fait varier le gain entre 0 dB et +20 dB, avec une réserve de 20 dB supplémentaires si vous utilisez l'option HIGH GAIN donnant alors une variation entre +20 dB et +40 dB. Avec l'entrée LINE, il règle le gain entre -10 dB et +10 dB. Le positionnement du bouton LEVEL « à douze heures » ne provoque aucune modification du gain sur un signal à niveau ligne.

(2) (Inversion de phase) - Ce sélecteur permet d'inverser la phase du signal entrant. Si vous enregistrez une même source avec plusieurs micros, le signal peut se retrouver en opposition de phase, ce qui peut affecter la qualité de l'enregistrement en donnant un son « étroit ». Par exemple, si vous enregistrez une caisse claire avec deux micros, l'un placé au-dessus de la peau et l'autre en dessous, ils seront effectivement en opposition de phase.

Utilisez alors le sélecteur d'inversion de phase pour l'un des deux micros (mais pas pour les deux). Le choix de celui à inverser n'a pas d'importance, sauf si la source est également reprise par un autre micro (micro d'ambiance par exemple), vous pouvez alors avoir à vérifier que vos deux micros de proximité ne tombent pas en opposition de phase avec le micro d'ambiance.

En cas de doute sur le caractère hors phase de deux signaux, procédez comme suit:

1. Sur le système d'écoute, mettez le panoramique d'un des deux signaux à fond à gauche et l'autre à fond à droite.
2. Mettez le monitoring en mode mono.
3. Utilisez le sélecteur d'inversion de phase pour inverser un des deux signaux par rapport à l'autre. Quand les deux signaux sont en phase, le son peut paraître plus « gros ».

√ (filtre passer-haut HPF) - Ce filtre passer-haut sert à supprimer certaines fréquences graves indésirables comme les bruits transmis mécaniquement au micro ou l'effet de proximité (dans lequel les basses fréquences sont renforcées par l'utilisation de certains types de micros à proximité immediate de la source). La fréquence de coupure de ce filtre est de 75Hz avec une pente de 18 dB par octave.

INSERT (insert en face arrêté) - Le connecteur INSERTT permet l'insertion de processeurs d'effets externes dans le trajet du signal entre l'étage de pré-amplification et les autres sections de l'appareil. Il s'agit d'un jack TRS broché comme suit : extrémité = départ, anneau = retour et corps = masse. Un raccord en Y spécifique (non fourni) doit donc être utilisé pour relier ce connecteur à la fois à l'entrée et à la sortie du processeur d'effect externe, pour ramener le signal exactement au point d'ou il a été envoyé pour traitement externe.

MID SCOOP EQ (égalisation)

La section d'égalisation MID SCOOP permet d'atténuer jusqu'à 12 dB une bande de fréquence. Cela peut se révéler utile pour éliminer des fréquences indésirables lors d'enregistrements d'instruments acoustiques ou de basses.

IN (activation) - Active l'égalisation MID SCOOP dans le trajet du signal. Quand ce bouton est activé, son témoin rouge s'allume.

CUT FREQUENCY (fréquence de coupure) - Permet de régler la fréquence centrale d'action de l'égaliseur. Sa plage d'action va de 120Hz à 2kHz.

DEEP (amplitude d'égalisation) - Quand ce bouton est activé, l'amplitude de l'égalisation passe de -6 dB à -12 dB.

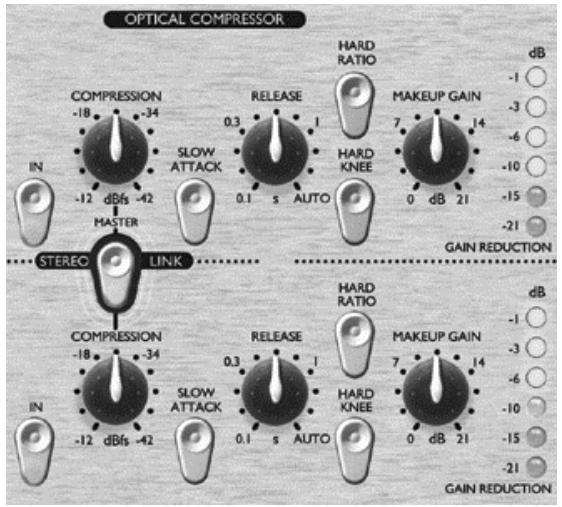

OPTICAL COMPRESSOR (compresseur optique)

Le COMPRESSEUR OPTIQUE fonctionne comme un contrôle de volume automatique, réduisant celui-ci lorsque le niveau du signal dépasse un certain seuil (threshold). En réduisant ainsi l'écart entre les passages les plus forts et les plus faibles, il

réduit également par voie de conséquence la dynamique du signal. L'utilisation du COMPRESSEUR OPTIQUE permet d'obtenir un niveau de sortie plus homogène et d'éviter à un signal d'écrêter ou de disparaître au sein du mix. Reportez-vous à la p. 43 pour prendre connaissance des pages d'INITIATION à LA COMPRESSION.

IN (activation) - Ce bouton introduit le compresseur optique dans le trajet du signal. Quand il est actif, son témoin rouge s'allume.

COMPRESSION (niveau de compression) - En tournant ce bouton dans le sens inverse, vous augmentez le niveau de la compression en abaissant son seuil. Une rotation dans l'autre sens réduit la compression et remonte le seuil. Il agit donc essentiellement à l'inverse d'un contrôle de seuil (threshold). Notez que la compression n'intervient que quand le signal dépasse le seuil et les passages les moins forts conservent donc toute leur amplitude dynamique naturelle tandis que les passages les plus forts sont compressés.

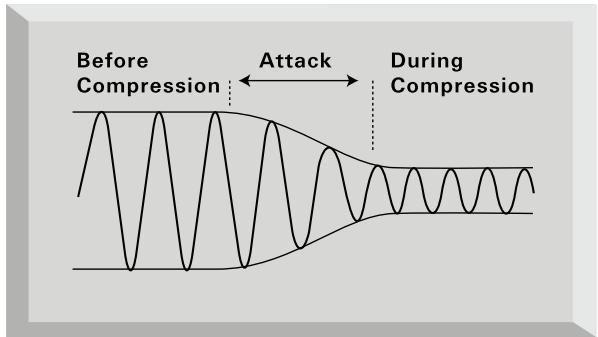

SLOW ATTACK (attaque adoucie) – Quand ce bouton est activé, le temps d'attaque (de mise en œuvre de la compression) est réduit, ce qui autorise plus de passages de transitoires à travers la compression. Cela peut permettre de conserver des éléments de la dynamique originale du signal lors de fortes compressions. Par exemple cela peut être utile pour compresser efficacement un son de caisse claire tout en conservant le « bruit » initial de la frappe de la baguette sur la peau.

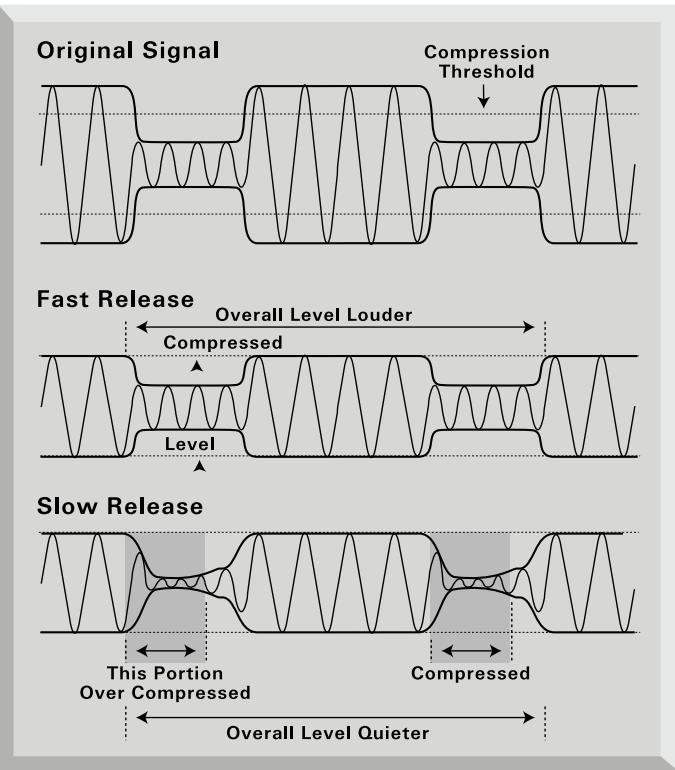

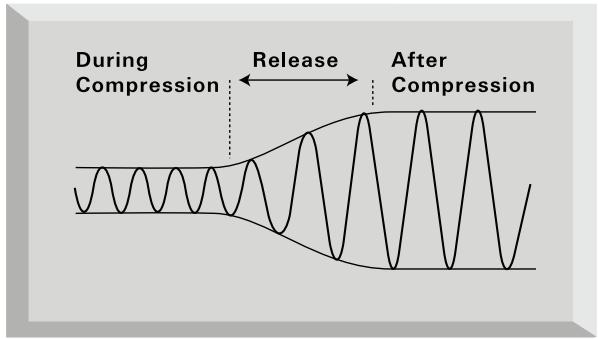

RELEASE (temps de retour) - Détermine le temps de retour du gain à la normale après que le niveau du signal soit repassé en dessous du seuil. Pour ce temps de retour est rapide et plus le signal semble fort.

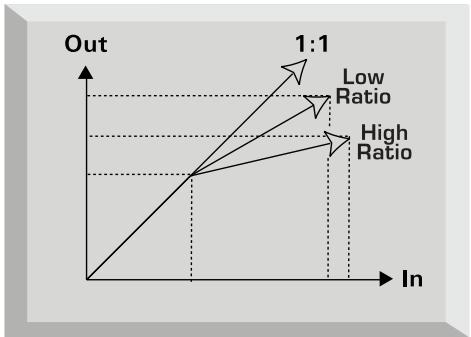

HARD RATIO (ratio élevé) - Quand ce bouton est activé, la compression utilise un ratio plus élevé, qui donne un son très plat et de niveau constant. N'utilise pas cette option si vous souhaitez conserver une partie de la dynamique originale.

HARD KNEE (angulation forte) - Ce bouton active un mode d'attaque plus dur, qui donne un son très puissant mais dans lequel l'effet de compression est également beaucoup plus audible.

MAKEUP GAIN (gain de sortie) - Détermine le niveau de gain en sortie de l'étage de compression. Ce traitement de la dynamique réduit en effet le niveau global du signal et vous pouvez utiliser ce bouton MAKEUP GAIN pour le ramener à son volume original. Pour cela vous pouvez effectuer des comparaisons entre signal compressé et non compressé à l'aide du bouton d'activation IN.

GAIN REDUCTION (LED-mètre de réduction de gain) - Affiche la réduction de gain opérée par la compression. Comme la compression réduit le niveau du signal, l'importance de la réduction augmente avec l'importance de la compression. Une baisse de 10 dB, par exemple, est donc affichée -10 sur le LED-mètre.

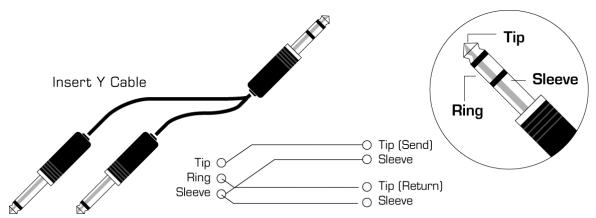

COMPRESSOR SIDE-CHAIN INSERT (insertion de chaîne latérale) - Ce jack TRS est broché de la même manière que l'insert de voie (extrémité = départ et anneau =) et permet d'insérer un processeur externe, égaliser par exemple, dans la chaîne latérale du compresseur. Il permet l'utilisation de techniques de compression asservies à la fréquence comme dé-esseur ou filtre anti-Larsen.

STEREO LINK (couplage stéréo) - Le TwinTrak Pro peut être couplé en stéréo et réaliser ainsi une véritable compression stéréo. Vous pouvez alors travailler sur un signal stéréo en n'utilisant qu'un seul jeu de contrôle. Quand la fonction STEREO LINK est activée, le canal du haut devient « maître » et le niveau de réduction ne s'affiche que sur le LED-mètre de ce canal.

OUTPUT LEVEL (niveau de sortie)

La présence de deux VU-mètres dans la section de sortie du TwinTrak Pro permet à l'utilisateur de surveiller avec précision le niveau du signal adressé aux appareils analogiques ou numériques qui le suivent dans la chaîne audio. Les niveaux de crête sont ainsi affichés de -24 dBfs à 0 dBfs. Un témoin d'écrêtage s'allume lors des dépassements de niveau. S'il s'allume, réduisez le niveau adressé en sortie à l'aide des boutons correspondants des sections MID SCOOP EQ et COMPRESSOR (en supposant que le niveau d'entrée est correctement réglé).

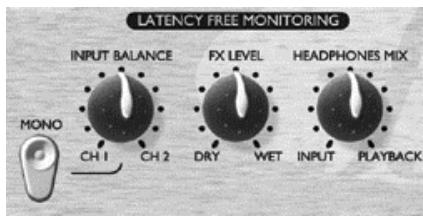

LATENCY FREE MONITORING (monitoring à latence zéro)

La section de MONITORING À LATENCE ZÉRO est utilisée en association avec celle des niveaux de monitoring MONITOR LEVELS pour permettre une écoute confortable à la fois du signal en cours d'enregistrement et d'un évènementiel mix stéréo.

Le temps de latence est un problème majeur lors de l'enregistrement avec les systèmes numériques sur ordinateur de type logiciel audio/MIDI « workstation » (DAW) utilisés par l'intermédiaire d'une carte-son. Si le signal en enregistrement doit passer à travers le logiciel et la carte avant de pouvoir être entendu, il peut subir des temps de retard (latence) sensibles, ce qui rend impossible tout enregistrement direct d'une partie de chant ou instrumentale en synchronisation avec les pistes déjà enregistrées.

La section LATENCY-FREE MONITORING du TwinTrak Pro vous permet d'écouter un mix du signal mono ou stéréo à enregistrer (avant qu'ils ne passent dans le système d'enregistrement) et d'une réduction stéréo du signal déjà enregistré (fonctionnant comme une mini-console). Le temps de latence est donc éliminé et le musicien peut chanter ou parler sur l'enregistrement déjà réalisé en parfaite synchronisation.

Les contrôles de la section de MONITORING À LATENCE ZÉRO permettent au musicien ou au technicien du son de réaliser un mix d'écoute au casque ou externe comme suit :

INPUT BALANCE (balance d'entrée) - Permet de régler, dans le circuit de monitoring, la balance stéréo entre les deux canaux d'entrée.

MONO (mode mono) - Réduit ensemble en mono les deux canaux d'entrée du monitoring, adressant un même signal mono aux deux sorties gauche et droite du monitoring.

FX RETURN (retour d'effet) - Permet de régler, dans le circuit de monitoring, le niveau du son traité par rapport au niveau du son non traité, de DRY (sans effets) à WET (totalement traité).

Cette solution est préféable à l'utilisation d'insérables (plug-in) au sein du logiciel workstation pour deux raisons : d'une part elle élimine tout problème de latence entre les signaux entrant et en lecture, et d'autre part tous les paramétrages s'effectuent de manière très pratique sur la face avant et non dans un sous-menu du système d'enregistrement. Reportez-vous au chapitre DÉPART ET RETOURS D'EFFETS ci-après pour plus d'informations sur la manière d'insérer des effets dans le circuit de monitoring.

Remarque: Le circuit stéréo FX SEND/RETURN peut aussi être utilisé en « dual mono », permettant d'affecter des effets différents à chaque canal. Notez toutefois que le contrôle de niveau de return (FX RETURN) est global et contrôle le niveau d'effet de manière équivalente pour les deux canaux.

HEADPHONE MIX (balance d'écoute casque) - Permet de contrôler la balance au casque entre le signal en enregistrement et le signal des pistes déjà enregistrées renvoyé aux entrées du circuit de monitoring par le logiciel workstation.

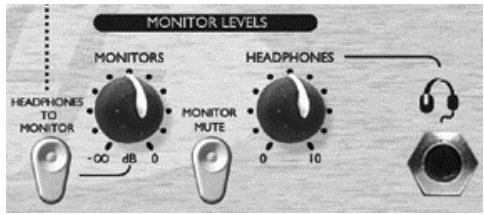

Monitor LEVELS (niveau de monitoring)

MONITORS (niveau du circuit d'écoute) - Permet un réglage indépendant du niveau du signal de monitoring adressé à des moniteurs externes.

HEADPHONES (niveau du circuit casque) - Permet un réglage indépendant du niveau du circuit casque.

HEADPHONES TO MONITOR (commutation du circuit casque vers le circuit d'écoute externe) - Permet d'adresser le mix du circuit casque (déterminé par le bouton HEADPHONE MIX) vers le circuit des écoutes externes contrôlé par le bouton MONITOR LEVEL. Cela permet de créer un mix au casque et de l'écouter sur les enceintes en gardant un contrôle indépendant sur le niveau d'écoute casque.

MONITOR MUTE (désactivation de l'écoute cabine) - Coupe les sorties du circuit de monitoring externe (mais pas le circuit casque).

Ces contrôles permettent de régler la balance entre signal traité/non traité et source/monitoring de manière indépendante, et de disposer de solutions de réalisation à la fois simples et rapides. Ils permettent en particulier à l'artiste de réaliser son propre mix au casque sans affecter le paramétrage de l'enregistrement.

Connexions du monitoring à latence zéro

MONITOR INPUTS (entrees monitor) - Ces entrées sont proposées au format jack TRS symétrique (+4 dBu). Elles permettent d'adresser le signal provenant de votre mix stéreo (issu, par exemple, de la sortie de la carte-son de votre ordinateur) vers la section LATENCY-FREE MONITORING du TwinTrak Pro. Cela peut dire que vous pouze écouter à la fois le mix de ce qui a déjà été enregistré ET le sonTraits par votre TwinTrak Pro. Le TwinTrak Pro peut rester cable en permanence dans votre système d'enregistrement aux fins de réduction ou de retraitement tout en vous permettant également d'écouter le signal sortant de votre logiciel workstation.

MONITOR OUTPUTS (sorties monitor) - Ces sorties sont proposées au format jack TRS symétrique (+4 dBu). Elles permettent d'adresser le signal branché sur les entrées MONITOR INPUTS (par exemple le mix stéreo de votre logiciel workstation via votre carte-son) au circuit d'écoute monitor (enceintes amplifiées par exemple). Notez que ces sorties de monitoring sont indépendantes du circuit casque et ne renvoient que le signal reçu sur les entrées MONITOR INPUTS, à moins que le bouton HEADPHONES TO MONITOR ne soit enforcé (voir le chapitre LATENCY FREE MONITORING - monitoring à latence zéro - ci-dessus).

HEADPHONES (sortie casque en face avant) - Sortie au format standard jack 6,35 stéréo. Son niveau est contrôlé par le bouton HEADPHONES qui se trouve à côté.

HEADPHONES MIX (sorties mix casque) - Ces sorties situées en face arrière sont au format jack 6,35 TRS symétrique (+4 dBu). Elles permettent d'adresser le mix de casque à une amplification externe (circuit de distribution casque, par exemple). Le signal est pris « avant » le contrôle de niveau HEADPHONES de la face

avant et permet donc de conserver un réglage de niveau indépendant pour le casque branché en face avant.

FX SEND/RETURN (boucle d'effets départ/retour) - Quatre jack 6,35 TRS symétriques (+4 dBu) sont présents en face arrière pour les départs et retours d'effets. La détection de départ se fait « après » les contrôleles de balance et de réduction mono et le départ se fait au niveau du contrôle FX MIX. Cela permet aux deux canaux audio du TwinTrak Pro de disposer d'une boucle départ/retour vers des unités d'effets externes du type réverbération stéréo par exemple. L'utilisation de cette boucle n'affecte pas le signal non traité en cours d'enregistrement, mais permet à l'artiste de disposer d'un son de retard moins « sec » pendant qu'il s'enregistre.

Digital (options numériques)

ADC LOCK (verrouillage convertisseur A/N) - Le TwinTrak Pro dispose d'un témoin de verrouillage ADC qui s'allume quand ce circuit optionnel est synchronisé sur une source d'horloge numérique (Word Clock) externe. Quand la source externe est connectée, le témoin ADC LOCK doit rester allumé en permanence. S'il clignote, il signale des pertes de synchronisation nécessitant de vérifier le générateur de signal d'horloge.

DAC SIGNAL (témoins d'activité du convertisseur N/A) - Le TwinTrak Pro est le premier appareil de la gamme Platinum à proposer un convertisseur N/A (DAC) en standard. Il permet à l'utilisateur d'introduire un signal numérique stéréo ou dual mono dans le TwinTrak Pro, soit pour l'écouter, soit pour le retraiter à l'aide des sections MID SCOOP EQ et OPTICAL COMPRESSOR. Deux témoins (L et R) indiquent le passage du signal (mono ou stéréo) dans le DAC. Ils s'allument dès que ce signal dépasse -12 dBfs.

DAC INSERT (niveau d'insertion) - Quand ce sélecteur est désactivé, le signal numérique entrant est envoyé à la section LATENCY FREE MONITORING pour fonctionner en tant que source de monitoring. Quand il est activé, le signal numérique est traité par les entrées de voies au niveau ligne (LINE). N. B.: l'affection

Du signal des convertisseurs DAC aussi bien aux entrées ligne que de monitoring se fait par « normalisation » respective des connecteurs jack TRS LINE INPUT et MONITOR INPUT - il est donc essentiel que ces connecteurs restent libres lorsque vous utilisez l'entrée DAC.

Connexions numériques

DAC INPUT (entrée convertisseur N/A) - Cette entrée numérique est au format S/PDIF sur connecteur RCA phono unique (coaxial). La sortie du signal d'horloge numérique (wordclock) se fait dans la même section sur connecteur BNC.

OPTION de SORTIE numérique

En plus des sorties analogiques, cet appeareil peut etre equipe d'un module optionnel ADC 24 bit de qualite supérieure a surechantillonnage 128x, susceptible de fonctionner aux fréquences d'échantillonnage de 44,1,48,88,2 ou 96 kHz. Les fonctions ci-apres sont disponibles en face arriere quand ce module est en place :

S/PDIF OUTPUT (sortie S/PDIF) - Sortie 24 bit au format S/PDIF sur connecteur RCA. En cas de besoin d'une résolution 16 bit, l'appareil récepteur devra ajouter un bruit dither au signal 24 bit pour obtenir un fonctionnement 16 bit.

SAMPLE FREQUENCY (sélection de fréquence d'échantillonnage) - Ces deux sélections permettent de choisir entre quatre fréquences d'échantillonnage comme indiqué sur la schéma. Le sélection de gauche alterne entre 44,1 kHz (enfoncé) et 48 kHz (relâché), et le sélection de droite permet de doubler ces fréquences: 88,2 et 96 kHz.

EXT WORD CLOCK INPUT (entrée pour signal d'horloge externe) - Si une source d'horloge externe est branchée sur ce connecteur BNC, le TwinTrak Pro tentera de se synchroniser avec. Quand l'appareil est calé sur le signal « wordclock » externe, le témoin ADC LOCK LED reste allumé (voir ci-dessus).

Mise en place de la carte

Reportez-vous au mode d'emploi spécifique de cette carte pour toute information relative à sa mise en place dans l'appareil.

Impédance d'entrée du preampli MICRO

L'essentiel du son d'un préampli micro est lié à l'interaction entre le type de micro utilisé et la technologie de l'interface sur laquelle il est branché. Les principaux domaines concernés par cette interaction sont le niveau et la bande passante du micro, selon la logique ci-après :

NIVEAU - Les micros professionnels tendent à avoir de plus en plus faibles impédances afin d'obtenir un niveau plus élevé en sélectionnant une position d'impédance plus élevée.

BANDE PASSANTE - Les micros représentant des renforcements de « présence » dans certaines parties de la bande passante ou qui sont destinés à des utilisations spécifiques peuvent se voir améliorés par le choix de faibles niveaux d'impédance. Inversement, le choix d'impédances d'entrée plus élevées peut permettre de renforcer la réponse du micro dans les aigus, permettant de gagner des éléments d'ambiance et de la clarté dans la partie la plus haute, même pour des micros de milieu de gamme. De nombreuses combinaisons entre types de micros et impédances de préamplification peuvent être testées pour obtenir une couleur bien adaptée à l'instrument ou à la voix que vous enregistrez.

Pour bien comprendre les aspects créatifs de la sélection d'impédance, il peut être utile de lire le chapitre suivant concernant les interactions entre l'impédance de sortie des micros et l'impédance d'entrée du préampli.

Micros dynamiques à bobine mobile et micros à condensateur

Presque tous les micros dynamiques et micros à condensateur sont conçus pour présenter des impédances nominales relativement basses, comprises entre 150 et 300 pour des mesures à 1kHz. Ce choix de basse impédance est déterminé par le fait que cela les rend moins sensibles aux interférences et qu'ils peuvent accepter des longueurs de câbles assez importantes sans effet de filtrage des aigus créé par la capacitance du câble.

Un des effets « de bord » de cette faible impédance est le fait que le préampli prend alors une importance majeure en ce qui concerne le niveau de sortie du micro. De faibles impédances du préampli réduisent la tension de sortie du micro et renforcent les modifications de fréquence liées. Mais le fait de faire correspondre strictement la résistance du préampli à l'impédance de sortie du micro (choisir une impédance de préampli de 200 pour un micro calibré à 200 par exemple) réduit encore le niveau de sortie du micro et son rapport signal/bruit dans une proportion de 6 dB, ce qui n'est également pas une bonne chose.

Pour réduire la charge du micro et optimiser le rapport signal/bruit, les préamplis ont traditionnellement été conçus pour présenter une impédance d'environ 10 fois l'impédance moyenne des micros, c'est-à-dire entre 1,2k et 2k (la norme initiale de préamplification de l'ISA 110 suivait cette convention et présentait une impédance d'entrée de 1,4k à 1kHz.)

Les valeurs d'impédance supérieures à 2 kΩ tendent à réduire les variations des micros liées à la fréquence moins importantes que pour de faibles impédances. De ce fait, les hautes impédances obtiennent des courbes de réponse plus plates dans les fréquences graves et medium, et renforcées dans les aigus par rapport aux faibles impédances.

Micros à ruban

L'impédance des micros à ruban mérite une mention spéciale, car ce modèle de micro est très fortement affecté par l'impédance du préampli. L'impédance du ruban dans ce type de micro est en effet incroyablement faible, atteignant les 0.2, et nécessite donc un transformateur de sortie pour convertir les tensions extrêmement faibles qu'il peut générer en un signal susceptible d'être amplifié par un préampli. Le transformateur de sortie d'un micro à ruban doit avoir un ratio d'environ 1:30 (primaire : secondaire) pour amener les voltages du ruban à un niveau utilisable, et ce ratio de transformateur a aussi pour conséquence d'augmenter l'impédance de sortie autour de 200 à 1kHz.

Cette impédance de transformateur, toutefois, dépend beaucoup de la fréquence - elle peut presque doubler à certaines fréquences (appelées point de résonance) et tend à descendre à de très faibles valeurs dans les extrêmes-aigus. De ce fait, comme pour les micros dynamiques et à condensateur, l'impédance d'entrée du préampli a une importance très grande sur le niveau du signal et la réponse en fréquence du transformateur de sortie du micro à ruban, et donc sur la « qualité sonore du micro ». Il est recommandé de donner au préampli micro relié à un micro à ruban une impédance d'entrée d'au moins 5 fois l'impédance nominale du micro.

Résumé des paramétrages d'impédance

D'une manière générale, les choix d'impédance donneront les résultats suivants :

Valeurs d'impédance de préampli micro élevées

• Niveau global plus élevé. Aplatit la réponse des fréquences graves et medium du micro.
• Renforce la réponse du micro dans les aigus.

Valeurs d'impédance de préampli micro faibles

Réduit le niveau de sortie du micro. Tend à renforcer la présence des points de résonance des fréquences graves et medium du micro.

SIGNAL d'horloge numérique (WORDCLOCK)

Quand plusieurs appareils audionumériques sont reliés entre eux par des connexions numériques, ils doivent tous partager une même synchronisation d'horloge numérique pour leurs transmissions (wordclock) pour éviter des problèmes dans les transferts de données. Tous les appareils doivent émettre et recevoir leurs données à la même fréquence d'échantillonnage (par exemple 44,1kHz) et ils doivent également synchroniser leurs horloges internes. Il est ainsi certain que tous ces appareils pourront envoyer, recevoir et tracer les données simultanément. Tout manquement à cette règle se traduirait par une réduction drastique de la qualité du son et par l'apparition d'artefacts (clics ou pops). À la fréquence d'échantillonnage de 44,1kHz, par exemple, il y a 44100 intervalles dans une seconde au sein desquels des échantillons doivent être insérés. Au moindre décalage d'horloge, certains de ces échantillons seront «oubliés» ou décalés, ce qui se traduira immanquablement par de la distorsion.

Pour éviter de tels problèmes, tous les systèmes numériques utilisent une synchronisation d'horloge numérique. Un des appareils de la chaîne est désigné comme « maître » et tous les autres doivent obligatoirement être des « esclaves ». La mise en œuvre de ce système est simplifiée par le fait que la plupart des formats de transfert numérique comportent des données wordclock (par ex.: S/PDIF, AES/EBU, ADAT). Quand ce n'est pas le cas (par ex.: TDIF), le signal d'horloge peut être apporté par une connexion séparée. Notez bien que la synchronisation de code (par ex.: SMPTE) n'a rien à voir avec la synchronisation d'horloge de mot numérique « wordclock » bien qu'elle soit tout aussi importante. Le code permet aux unités d'enregistrement et de lecture de tourner en synchronisation et compte une série de valeurs temporelles absolues (hh: mm: ss: fr). Les deux systèmes temporels sont en fait indépendants.

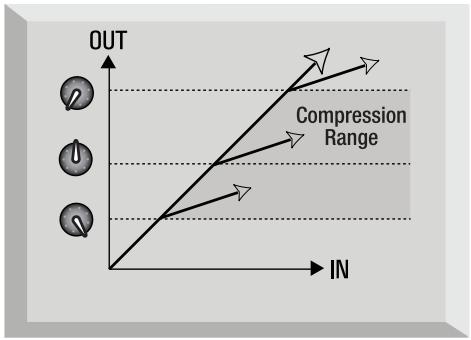

GUIDE d'introduction à la compression

Les compresseurs sont probablement les processeurs de signaux les plus utilisés en audio. Les compresseurs peuvent être assimilés à des réglages automatiques de volume. Lorsque le niveau du signal dépasse un niveau donné (appelé seuil ou Threshold en anglais), le compresseur réduit le gain (en d'autres termes "diminue le volume") du signal.

La quantité de réduction de gain appliquée par le compresseur est appelée “Taux” (Ratio en anglais). Le taux est exprimé sous forme de rapport : 4:1, par exemple, qui représente la réduction de gain appliquée lorsque le niveau du signal dépasse le seuil.

Prenons un exemple réel. Si le seuil est réglé sur -10 dB et que le taux est de 4:1, tout signal dont le niveau excède -10 dB doit déclencher un niveau augmentant de 4 dB pour que le niveau en sortie augmente de 1 dB. Par conséquent tout signal d'entrée avec une crête à -6 dB (ce qui est 4 dB au-dessus du seuil) sort du compresseur avec un niveau de -9 dB (1 dB au-dessus du seuil). Les signaux inférieurs au seuil ne sont pas traités, de sorte que si le niveau du signal d'entrée varie entre -20 dB et -6 dB, il varie

entre -20 dB et -9 dB après compression. Sa plage dynamique (différence entre le signal le plus faible et le signal le plus élevé) passe de 14 dB à 11 dB.

La compression réduit les variations de niveau du signal (en d'autres mots sa plage dynamique) - cette réduction est déterminée par le seuil (niveau à partir duquel le signal est atténué) et le taux (atténuation appliquée au signal).

La compression réduit le niveau des passages les plus forts, il faut donc rajouter du gain en sortie de compression pour compenser cette perte de niveau et faire en sorte que le niveau en sortie soit identique au niveau d'entrée. Le réglage MAKE UP GAIN rétablit cette baisse de niveau en sortie du compresseur.

Lorsque le niveau en sortie du compresseur est ajusté, le niveau de la partie du signal inférieure au seuil (et donc non compressée) est maintenant plus élevé qu'en entrée du compresseur. Les instruments semblent ainsi avoir un niveau sonore supérieur. Cet effet est également utilisé pour donner plus de Sustain aux guitares.

Dans la musique Pop, les instruments d'accompagnement (comme la batterie, la basse, la guitare rythmique, etc.) sont, généralement, fortement compressés (en utilisant un taux élevé et un seuil faible), pour que leur niveau reste homogène sur toute la piste. Ceci permet d'obtenir un accompagnement stable, sans coups de batterie ou sans notes de basse passant par-dessus d'autres instruments ou le chant, ou disparaisant dans le mixage de manière incontrôlée.

Les taux faibles sont souvent utilisés sur les instruments comme les guitares solo ou les chants placés en avant du mixage. Dans cette situation, il est souvent souhaitable de préserver la dynamique initiale du signal, pour conserver son expressivité. La réduction de la plage dynamique reste souhaitable mais dans des proportions bien moindres.

Les autres réglages associés aux compresseurs sont l'attaque et le rétablissement (Release).

L'attaque détermine le temps que met le compresseur à appliquer la réduction de gain lorsque le signal dépasse le seuil réglé. Un temps d'attaque court signifie que le compresseur entre en action très rapidement. Les attaques rapides seront en général à compresser les chants pour maîtriser les niveaux. Les attaques plus longues permettent de préserver l'attaque initiale du signal sans traitement. Cette technique donne du punch aux sons de percussion et de guitare.

Le rétablissement détermine le temps que met le compresseur à cesser de traiter le signal une fois que son niveau est repassé en dessous du seuil. Un temps de rétablissement court signifie que le compresseur rétablit rapidement le signal à son niveau initial. Ceci peut entraîner des effets de "pompage", lorsque les variations de niveau deviennent audibles. Selon le type de musique, cet effet peut être souhaitable, ou utilisé comme instrument créé.

Les temps de rétablissement plus longs permettent de compresser les parties en fin de signal qui sont situées au-dessous du seuil, ou assurent que le gain ne puisse pas revenir à sa valeur initiale avant que le traitement du son suivant dont le niveau est supérieur au niveau de seuil ne commence — souvenez-vous : le compresseur traite le signal dans son entier. Consultez le schéma ci-dessous :

Quel est l'utilisateur type du twintrack pro?

R. Le TwinTrak Pro convient parfaitement aux passionnés de home-studio, et plus particulièrement à ceux qui utilisent un logiciel d'enregistrement audio-MIDI « workstation » natif. Comme les autres produits de la gamme Platinum, le TwinTrak Pro trouvera sa place dans des environnements professionnels du type studios d'enregistrement, systèmes de diffusion, radio, télé, studio de doublage ou de post-production.

Quelle sorte de préamplis micro twintrak pro utilise-t-elle?

R. Le TwinTrak Pro utilise les mêmes deux célèbres préamplis micros de classe A que le VoiceMaster Pro.

Q. Qu'est-ce que l'impédance variable et en quoi est-ce une fonctionnalité importante ?

R. Jusqu'à l'arrivée du TwinTrak Pro, l'impédance variable était le type de fonctionnalité qu'on ne trouvait que sur des préamplis de niveau professionnel comme le Focusrite ISA 428 Pre Pack. L'impédance variable permet deux choses : d'une part elle permet d'adapter finement l'impédance du préampli micro à celle du micro choisi (chaque micro ayant, en fait, une impédance différente), et d'autre part de permettre à l'utilisateur de "mélanger et adapter" différentes impédances de micros et de préamplis pour jouer finement sur la couleur des timbres. Reportez-vous à la page web www.focusedrite.com pour plus de détails à ce sujet.

Q. que fait exactement le bouton air?

R. Le contrôle AIR est un circuit d'induction câble qui simule de manière très fidèle les caractéristiques des préamplis à transformateur haut de gamme comme les séries Red et ISA Focusrite. Bien qu'il ne s'agisse pas exactement d'un circuit de préamplification à transformateur, il approche de très près « l'ouverture » des aigus caractéristique de ces préamplis haut de gamme. Une nouvelle génération d'utilisateurs peut donc désormais bénéficier de caractéristiques qui n'étaient présentes jusqu'alors que dans les studios d'enregistrement professionnels.

Q. comment l'égaliseur MID SCOOP EQ fonctionne-t-il?

R. Les « savants » de chez Focusrite ont identifié les fréquences medium posant classiquement problème pour l'enregistrement des voix et des instruments et ont permis aux utilisateurs de leur appliquer un « scoop » à l'aide d'un petit bouton tout simple. Souvenez-vous simplement des choses les plus désagréables que vous ayez eu à traiter et vous avez depuis mais la solution : qu'il s'agisse d'une voix à problèmes et à fortes nasales (de canard) ou du son trop résonant d'un instrument branché en direct, ou encore des bruits de fonds d'un ampli guitare ou d'un caisson de basses.

Q. le twinttrak pro est doté en standard d'un convertisseur DAC de qualité supérieure. pourquoi cela est-il une fonctionnalité importante et comment l'exploiter?

R. Cette fonctionnalité révolutionnaire peut être utilisée de deux manières. D'abord, la présence du DAC en standard dans le TwinTrak Pro permet à l'utilisateur de ramener sur l'appareil une paire de sorties numériques provenant d'une carte-son ou d'une workstation (connecteur S/PDIF) au niveau du circuit de monitoring à latence zéro. De ce fait, si vous enregistrez une voix ou un instrument, vous pouvez écouter le matériel pré-enregistré avec la plus haute fidélité possible. Et si vous utilisez une sortie analogue sur votre carte-son, cela signifie que vous pouvez utiliser une sortie numérique à la place, libérant ces sorties analogiques pour d'autres utilisations.

D'autre part, le DAC peut être utilisé en association avec le module ADC optionnel pour utiliser le TwinTrak Pro en tant que « plug-in » matériel au sein d'un logiciel workstation. Un bus de mix ou une voie isolée peuvent ainsi être routées vers/depuis les circuits du TwinTrak Pro en externe, en suivant le schéma : workstation/DAC/compressseur analogue/ADC/workstation.

Le TwinTrak Pro n'est donc pas uniquement une paire de préamplis micro de classe A associée à un égaliseur et à un double compresseur mono/stéréo, c'est aussi une unité de monitoring à latence zéro. Préamplis micros + monitoring stéréo + connexions numériques signifie tout simplement que vous n'avez plus besoin de console de mixage externe pour la plupart de vos applications d'enregistrement audio-numérique.

Q. comment paramétrer le TwinTrak Pro pour deux applications différentes?

R. Activez par exemple le bouton DIGITAL INSERT pour utiliser le DAC afin de router vos sorties de logiciel workstation vers le compresseur du TwinTrak Pro afin de réaliser au sein du logiciel un traitement externe "hardware". Laissez par contre ce sélecteur désactivé si vous souhaitez utiliser le DAC pour affecter les sorties numériques de votre logiciel workstation au circuit de monitoring à latence zéro.

Q. le twintrak pro peut-il recevoir un convertisseur a/n optionnel (ADC)?

R. Oui, il utilise le même module 24/96 que les TrakMaster, Penta et VoiceMaster Pro.

Q. peut-on installer une carte ADC dans un twintrak pro « après-coup »?

R. Oui, et vous pouvez faire cette opération vous-même – cette carte peut en effet être installée très simplement par l'utilisateur, sans aucune soudure. Vous n'avez que quelques vis à dévisser et un connecteur de carte à brancher sur la carte-mère.

Q. pourquoi la caractéristique 24 bit 96KHZ est-elle si importante?

R. Un convertisseur A/N travaille en échantillonnant la forme d'onde audio à un rythme donné, puis transforme ces valeurs en données binaires qui sont liées au nombre de bits définis. Le signal quantifié est alors passé à travers un convertisseur N/A avant de redevenir audible. En fait, le DAC se contente de « joindre les points » d'une courbe dont les « points » ont été définis par l'ADC au moment de la conversion en numérique. Le nombre de points à joindre, associé à leur faible distance, détermine la précision du signal final comparé à l'original. Plus la fréquence d'échantillonnage et la résolution sont élevées, et plus le traitement numérique sera précis. C'est pourquoi des caractéristiques de 24 bit/96 kHz garantissent des transferts numériques de meilleure qualité que le standard 16 bit/44,1 kHz. Ce point est plus particulièrement important si des traitements numériques doivent être appliqués au signal en seconde intention (modification de gain ou traitement de la dynamique par exemple) susceptibles de causer des effets de quantification ou d'arrondis. Plus la résolution des données originales est élevée et plus faibles seront les conséquences audio de telles erreurs.

R. Oui, par l'intermédiaire d'un connecteur BNC.

Quelles sont les caractéristiques essentielles d'un compresseur?

R. Le compresseur optique du TwinTrak Pro est un appareil de classe A qui utilise la même architecture de circuits que le VoiceMaster Pro, mais avec l'addition de paramétrages hard- et soft-knee et d'une entrée de chaîne latérale. Les deux parties du compresseur peuvent fonctionner de manière indépendante (dual mono) ou en véritable paire stéréo couplée.

Q. en quoi consiste le monitoring à latence zéro et à quoi sert-il?

R. La latence est le problème récurrent des logiciels workstation sur ordinateurs. Lorsque vous pouvez faire un report de voix ou d'instrument sur des pistes déjà enregistrées, un retard intervient entre le son direct et le son lu sur l'enregistrement. À l'enregistrement, ce retard est même double (retard de lecture du disque dur + retard du return au circuit de monitoring). La section de monitoring à latence zéro de Focusrite élimine la latence en intégrant le monitoring de la workstation dans le circuit du TwinTrak Pro. Le tracking (ou report) se fait donc de la même manière qu'avec des systèmes workstation disposant de processeurs incorporés (et ajustant beaucoup plus cher).

Q. le twinttrak pro est un préampli micro de classe a. en quoi cela est-il important?

R. Il s'agit en fait du même préampli d'exception utilisé dans le VoiceMaster Pro ainsi que dans les autres produits de la gamme Platinum. Le TwinTrak Pro permet donc un traitement de l'audio d'une manière très linéaire et est capable de reproduire tous les détails de la source sans distorsion ou coloration indésirable.

Q. les appareils de classe a ont la réputation de «chauffer». est-ce un problème ?

R. Pas du tout. Tous les appareils de classe A émettent de la chaleur, qui est directement liée à leur capacité à traiter l'audio de la manière la plus transparente. Le TwinTrak Pro a été conçu spécifiquement pour : gérer cette situation. Vous devez toutes veiller à lui appliquer les précautions correspondant à sa catégorie et à l'instruire dans la partie basse du rack, en ménageant un espace d'une unité au-dessus de lui et en gardant la porte du rack ouverte pendant son fonctionnement pour ne pas gêner sa ventilation.

R. Oui, cette entrée haute impédance se trouve en face avant et permet le branchement direct d'une guitare, d'une basse ou d'autres instruments sans nécessiter de boîte de direct.

Quelles sont les autres capacités de monitoring du twintrak pro?

R. Vous pouvez brancher un processeur externe (par exemple une réverb) en face arrière du TwinTrak Pro. Comme ce serait le cas dans un véritable studio professionnel, le chanteur disposera ainsi dans son circuit casque d'un son «traité», tandis que le signal enregistré restera absolument non traité. Le circuit de monitoring permet un mixage fin du son traité et du son non traité ainsi que du signal direct par rapport au son enregistré, ainsi que du niveau général de sortie.

Q. le twinttrak pro ne convient-il qu'à l'enregistrement de la voix dans les applications musicales?

R. Non, le TwinTrak Pro convient à l'enregistrement de bien d'autres types de sources, comme guitares électriques ou basses (directement par les entrées INSTRUMENT). Il convient également très bien pour l'enregistrement de la parole ainsi que pour des applications de sonorisation, de radio ou télédiffusion ou encore de doublage et de post-production en tant que compresseur stéréo.

R. Ces valeurs correspondant à différentes valeurs de niveau de signal. +4 dBu fait en général réference aux équipements professionnelles et -10 dBV aux équipements semi-professionnels ou grand public. Il est important de vérifier que les équipements connectés travaillent bien tous à même niveau. Si la sortie +4 dBu d'un apparéil est reliée à l'entrée -10 dBV d'un autre, le deuxième risque la saturation. Inversement, si la sortie -10 dBV d'un apparéil était reliée à l'entrée +4 dBu d'un autre, le second recevrait un niveau trop faible pour le traiter. Les apparéils à -10 dBV sont habituellement reliés entre eux par des jacks 6,35 mono en connexion dite "asymétrique", tandis que les apparéils à +4 dBu sont habituellement reliés entre eux par des câbles XLR ou jack 6,35 TRS en connexion dite « symétrique »

Q. faut-il utiliser des connexions symétriques avec le twintrak pro ?

R. Oui, aussi souvent que possible. L'entrée analogue à niveau ligne est symétrique et fonctionne à +4 dBu. Le TwinTrak Pro est équipé à la fois de connecteurs de sortie symétriques (+4 dBu) et non symétriques (-10 dBV). Reportez-vous au chapitre sur les Connexions de la face arrière, p. 35 pour plus de détails sur les branchements des entrées et sorties à niveau ligne.

Qu'est-ce qu'une « chaîne latérale » ?

R. Une chaîne latérale est constituée par tout signal susceptible de contrôler l'action du compresseur. Habituellement ce signal audio est partagé en deux, une des parties devenant la chaîne latérale et contrôlant le compresseur et l'autre partie étant elle-même traitée par le compresseur. Une insertion en chaîne latérale autorise des options créatives variées et polyvalentes. L'une des plus courantes consiste à utiliser cette chaîne pour égaliser et isoler une partie du signal audio destiné au contrôle de la chaîne. Les fréquences sont soit coupées pour empêcher le compresseur de réagir à certaines fréquences, soit renforcées pour le faire réagir plus fortement à ces fréquences. On parle dans les deux cas de compression « asservie en fréquence ».

Q. comment puis-je utiliser l'insert en chaîne latérale du compresseur ?

R. La principale utilisation consiste à utiliser cet insert avec un égaliseur pour modifier la manière de réagir du compresseur. Si, par exemple, vous utilisez le compresseur directement sur un son de batterie, vous remarquerez que le son de grosse caisse le fait réagir prioritairement, provoquant d'abord un effet de « pompage » du son suivi d'un effet d'ouverture. Si cet effet est considéré comme indésirable, vous pouvez utiliser un égaliseur sur la chaine latérale pour filtrer certaines fréquences graves et réduire cet effet (parfois cet effet peut aussi être considéré comme souhaitable, et vous aurez alors à renforcer les basses fréquences au lieu de les couper!).

Remarque : L'INSERT de voie tout comme l'INSERT de chaîne latérale du TwinTrak Pro nécessitent un raccord spécial en Y dont une extrémité au format jack TRS se branche sur l'appareil et les deux autres extrémités, en jack mono simples, servent l'un au « départ » et l'autre au « retard ». Le schéma de connexion se présente comme suit:

R. Oui, mais vous doivent adapter la tension et le modele du fusible en fonction du pays. Un selecteur de tension se trouve en face arriere et il sert également de logement au fusible. Au Royaume-Uni vous doiventmettre le selecteur sur 230V etmettre en place un fusible de 315 mA. En Europe, le selecteur doit etre sur 220V avec également un fusible de 315mA. En Amérique du Nord, le selecteur doit etre positionné sur 120V avec un fusible de 630mA. Enfin au Japon, reglez le selecteur sur 100V avec un fusible de 630mA. Pour les autres pays, conformez-vous au systeme local et adaptez la valeur du fusible en fonction des correspondances données ci-dessus.

Aucun témoin ne s'allume

L'appareil est-il sous tension (interrupteur POWER) ? - La valeur du sélecteur de tension correspond-elle à la tension secteur ? Dans le cas contraire, le fusible peut avoir été détruit, nécessitant son remplacement.

Pas de son lors de l'utilisation de l'entrée MIC INPUT

L'appareil est-il sous tension ? Le sélecteur LINE en face avant est-il désactivé ? Le sélecteur INST en face avant est-il désactivé ? Le réglage LEVEL est-il correct ? (Voir « Réglages et fonctions », p. 36) - Si vous utilisez un micro nécessitant une alimentation fantôme, celle-ci est-elle activée (bouton +48V) ? (En cas de doute, consultez préalablement le mode d'emploi de votre micro)

Pas de son lors de l'utilisation de l'entrée LINE INPUT

L'appareil est-il sous tension ? Le sélecteur LINE en face avant est-il activé ? Le sélecteur INST en face avant est-il désactivé ? Le réglage LEVEL est-il correct ? (Voir « Réglages et fonctions », p. 36)

Pas de son lors de l'utilisation de l'entrée instrument INPUT

L'appareil est-il sous tension ? Le sélecteur INST en face avant est-il activé ? Le réglage LEVEL est-il correct ? (Voir « Réglages et fonctions », p. 36)

Le COMPRESSEUR OPIQUE ne fonctionne pas

Le sélecteur de la section compresseur est-il activé ? - Le réglage LEVEL est-il correct ? S'il est trop faible, le niveau du signal peut être trop bas pour déclencher le compresseur. - Le niveau COMPRESSION est-il correct ? S'il est trop faible, le niveau du signal peut être trop bas pour déclencher le compresseur.

Le compresseur optique ne fonctionne que sur le canal du haut

Le bouton IN de la section compresseur du canal du bas est-il activé ? - La fonction de couplage STEREO LINK n'est-elle pas activée ? Dans ce cas, seul le LED-mètre du canal du haut affiche la réduction de gain et ceux les contrôles du canal du haut ont une action sur les paramètres de compression. Le canal du haut est appelé « maître » car il contrôle les deux compresseurs en mode stéréo.

L'égaliseur MID SCOOP ne fonctionne pas

Le bouton IN d'activation de la section d'égalisation est-il enfoncé ? - Le contrôle CUT FREQUENCY est-il réglé sur une fréquence présente dans le signal ?

Pas de verrouillage/calage du wordclock

• Vos source de signal d'horloge externe émet-elle bien un WordClock?
• La fréquence d'échantillonnage est-elle réglée sur une valeur correspondant à celle de l'unité émettant le signal WordClock ?
• Un câblage externe est-il nécessaire pour le WordClock et si oui, est-il branché?

Aucun signal en sortie de la carte numérique optionnelle

La fréquence d'échantillonnage est-elle correctement réglée ? L'unité de réception est-elle réglée pour recevoir à une résolution de 24 bit ? L'unité de réception est-elle réglée sur la synchronisation externe ?

Pour nous contacter

Si vous avez des questions sur le TwinTrak Pro, ou si vous rencontrez des difficultés, vous pouvez nous contacter par E-Mail à l'adresse [e-mail]. Vous pouvez également nous contacter au [phone], ou contacter notre distributeur local (liste au dos de ce mode d'emploi).

CONTENUTI 49

IMPORTANT ISTRUZIONI PER LA SICUREZZA 49

INTRODUZIONE 50

CONOSCEREILPRODOTTO 50

CONNECTION DEL PANNELLO POSTERIORE 51

PER COMINIARE. 51
