REVOLUTION85PLUS - Alimentation pour ordinateur ENERMAX - Notice d'utilisation et mode d'emploi gratuit

Marque	ENERMAX
Modèle	Série REVOLUTION85+ (ERV850EWT, ERV950EWT, ERV1050EWT, ERV1250EGT)
Type de produit	Alimentation pour ordinateur ATX
Puissance	850 W, 950 W, 1050 W ou 1250 W selon modèle
Ventilateur	13,5 cm (135 mm) avec régulation de vitesse (700-1500 tr/min ou 800-1800 tr/min selon modèle)
Protections	PowerGuard (LED tricolore) et SafeGuard (protection court-circuit, surtempérature, etc.)
Fonctions spéciales	CordGuard (fixation du câble d'alimentation), HeatGuard (ventilation après extinction)
Câbles modulaires	Oui, avec sockets noirs (5 broches) pour 3.3V/5V/12V et sockets rouges (12 broches) pour 12V
Connecteurs principaux	1x 24 broches ATX, 1x 8 broches (4+4) CPU +12V, 1x 8 broches (6+2) PCI-E, câbles SATA, Molex, FDD
Compatibilité	Cartes mères ATX, EEB, CEB ; normes SSI PSDG 2008/2009, EPS12V v2.92, v2.91, v2.8
Entretien et nettoyage	Ne pas obstruer les entrées/sorties d'air ; nettoyer régulièrement les grilles d'aération
Sécurité	Débrancher avant manipulation ; ne pas forcer les connecteurs ; ne pas utiliser de câbles non certifiés
Pièces détachées et réparabilité	Câbles modulaires certifiés ENERMAX disponibles en option ; contacter le service après-vente pour toute réparation
Informations générales	Utilisation en intérieur ; température ambiante ; ne pas exposer à l'humidité ou à la chaleur excessive

FOIRE AUX QUESTIONS - REVOLUTION85PLUS ENERMAX

Comment installer le CordGuard ?

Mettez l'alimentation en position 'O'. Insérez les deux côtés du CordGuard dans l'emplacement près du connecteur AC, branchez le câble, puis refermez le système de fixation. CordGuard n'est compatible qu'avec le câble fourni par ENERMAX.

Que signifient les couleurs de la LED PowerGuard ?

LED éteinte : pas de courant ; orange : veille ou arrêt ; vert : fonctionnement normal ; rouge : défaut (protection activée). Consultez le manuel pour les procédures détaillées.

Quelle est la fonction HeatGuard ?

Après l'extinction du système ou en mode veille ACPI S3/S4, le ventilateur de l'alimentation continue de tourner pendant 30 à 60 secondes pour évacuer la chaleur résiduelle et prolonger la durée de vie des composants.

Cette alimentation est-elle compatible avec ma carte mère ?

Oui, elle est compatible avec les cartes mères ATX, EEB et CEB respectant les normes EPS12V v2.92 ou antérieures. Elle ne supporte pas les slots ISA nécessitant du -5V.

Puis-je utiliser des câbles modulaires non fournis ?

Non, utilisez uniquement les câbles modulaires certifiés ENERMAX fournis avec l'alimentation. L'utilisation d'autres câbles peut endommager l'appareil et annuler la garantie.

Comment choisir la puissance de l'alimentation ?

Calculez la consommation totale de vos composants (carte graphique, CPU, etc.) et choisissez un modèle dont la puissance est supérieure d'au moins 20% à cette consommation. La série REVOLUTION85+ offre des puissances de 850W à 1250W.

Quel onduleur choisir pour ce modèle ?

Consultez le tableau dans le manuel : par exemple, pour le modèle ERV850EWT, un onduleur de 1000W / 1400 VA minimum est recommandé. Adaptez la capacité si vous branchez d'autres appareils.

Que faire si la LED reste éteinte alors que l'interrupteur est sur ON ?

Vérifiez que le câble d'alimentation est correctement branché à la prise murale et à l'alimentation. Si la LED ne s'allume pas en orange, contactez le service après-vente ENERMAX.

Le ventilateur continue-t-il de tourner après l'extinction du PC ?

Oui, grâce à la fonction HeatGuard, le ventilateur peut tourner jusqu'à 60 secondes après extinction pour refroidir le système. C'est normal.

Où trouver des câbles modulaires optionnels ?

Visitez le site www.enermax.com ou contactez votre revendeur. Des câbles optionnels comme l'EMC018 (8P & 4P +12V CPU/RAM) sont disponibles pour configurations avancées.

MODE D'EMPLOI REVOLUTION85PLUS ENERMAX

Manuel d'utilisateur

Merci d'avoir besoin l'alimentation ENERMAX REVOLUTION85+! Veuillez lire avec attention ce manuel avant de procéder à l'installation de l'alimentation.

Nous souhaiterions attirer votre attention sur le fait qu'un ordinateur est fragile, qui demande de respecter certaines conditions pour fonctionner de façon optimale. Pour éviter tous problèmes et augmenter la durée de vie de votre système, nous vous suggérons de :

• Ne pas placer votre système près d'un radiateur ou de toutes autres sources de chaleur
• Ne pas placer votre système près d'une source magnétique
• Ne pas placer votre système dans une pièce humide, et/ou sale, et/ou un environnement soumis à des vibrations
• Ne pas exposer votre système à la lumière directe du soleil
• Suffisamment refroidir votre système par l'ajout de ventilateurs supplémentaires si nécessaire
• Si vous utilisez une rallonge électrique, assurez-vous qu'elle puisse supporter le courant nécessaire au bon fonctionnement de tous les appareils connectés. Sinon déportez le branchement des appareils à forte consommation électrique sur une autre prise murale. Si vous dépassez les capacités de charge maximale supportées par votre câble électrique, vous risquez de couper l'alimentation.
• Si vous souhaitez ajouter un onduleur à votre système, veuillez à désirer la capacité Watts/VA ajustée. Ex.

Modèle d'alimentation	Capacité minimale sugérée pour votre onduleur
ERV850EWT	1000W / 1400VA
ERV950EWT	1100W / 1600VA
ERV1050EWT	1200W / 1700VA
ERV1250EGT	1500W / 2100VA

• Si vous souhaitez brancher plusieurs autres appareils à votre onduleur, comme une imprimante ou un moniteur, veillez à choisir une capacité en courant plus élevé.
• Assurez-vous que les capacités de votre onduleur en watts et VA seront suffisantes

Compatibilite

La série ENERMAX REVOLUTION85+ est compatible avec:

Les spécifications SSI PSDG 2008/2009 Power Supply Design Guide et les versions antérieures SSI PSDG 2008 v1.0, EPS12V v2.92, v2.91 et v2.8

• Cette alimentation ne supporte pas les cartes mères avec un slot ISA, qui pourrait demander une source d'alimentation -5V. Cette dernière a été retirée des spécifications Intel ATX12V v1.3.

Elements pratiques

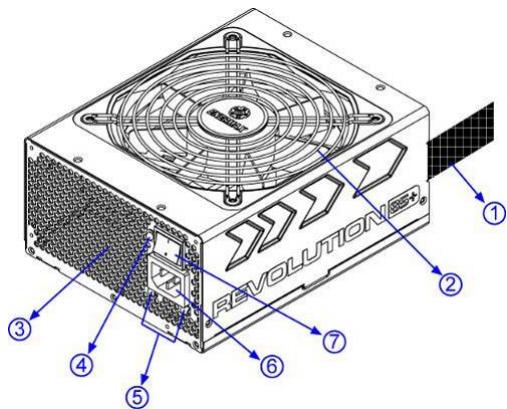

① Câble de sortie: Veuillez vérifier les sections "Cables & Connecteurs".

Ventilateur de 13.5cm^3 Ventilation en Nid d'abeille LED PowerGuard CordGuard #3 Connecteur AC#2 Bouton ON/OFF: (I=ON, O=OFF). #2

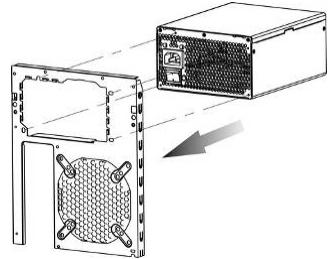

Pour assurer un refroidissement optimal de votre système, veillez à ne pas obstruer les entrées et sorties d'air de l'alimentation.

Cette alimentation intègre la fonction HeatGuard. Lorsque le système est éteint, ou bien en mode veille ACPI S3/S4, le ventilateur de l'alimentation continue à dissiper la chaleur de votre système pendant 30 à 60 secondes, et prolonge la durée de vie du système.

3 Le câble d'alimentation peut se décrocher très facilement. Le système ENERMAX CordGuard permet de fixer le câble d'alimentation sur l'alimentation, rendant la déconnexion quasi impossible.

① Mettre l'alimentation dans le boîtier, et vous assurer que le bouton est bien sur la position "O".

② Insérer simultanément les deux côtés du système de fixation CordGuard dans l'emplacement prévu à cet effet proche du connecteur d'alimentation.

(3) Brancher le câble dans l'alimentation.

④ Refermer le système CordGuard pour bloquer le câble d'alimentation.

1. CordGuard est compatible avec le câble A. C. fourni avec l'alimentation ENERMAX fonction CordGuard. Les autres câbles A. C. sont susceptibles d'être incompatibles.
2. Lorsque vous réaliserez des manipulations du système, veuillez retirer le cable d'alimentation de la prise murale ou mettre l'alimentation en position 'O'.

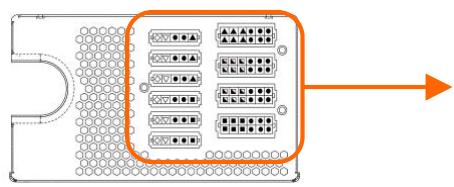

CABLES & Connecteurs

Tous les connecteurs sont étudiés pour éviter une mauvaise insertion. Si vous ne parvenez pas à insérer facilement un câble dans un connecteur, veuillez vérifier son sens d'insertion. Ne pas forcer ou modifier les connecteurs. Cela pourrait endommager votre système ou l'alimentation. La garantie sera annulée.

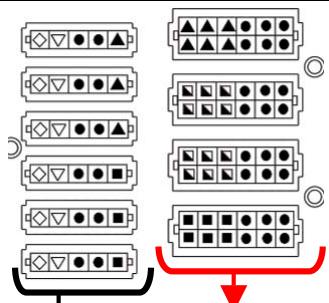

Sockets NOIR 5P (p=broche)

Les sockets noirs fournissant aux câbles modulaires du 3.3V/5V/12V pour les disques durs et autres périphériques.

+3.3V +5V +12V4 +12V5 +12V6 COM

Sockets ROUGES 12P (p=broche)

Les sockets rouges fournissant du 12V aux câbles modulaires pour les cartes graphiques, CPU et mémoire.

	24P Carte Mère Câble indigène, courant 12V distribué par 12V1 Pour la nouvelle génération de cartes mères serveur et stations de travail ATX/EEB/CEB
	8P CPU +12V Câble indigène, courant 12V distribué par 12V1 & V2 Pour les serveurs et stations de travail multi-CPU et certaines mono CPU.
	4+4P (8P) CPU +12V, en mode combiné Câble indigène, courant 12V distribué par 12V1 & V2 La configuration 8-pins supporte les serveurs et stations de travail multi-CPU et certaines mono CPU.
	4+4P (8P) CPU +12V, en mode séparé Câble indigène, courant 12V distribué par 12V1 & V2 La configuration 4-pins supporte les systèmes mono CPU. Certaines stations de travail ou serveurs multi-CPU pourraient avoir besoin de ce connecteur 4-pins 12V supplémentaire. Veuillez utiliser le connecteur marqué“12V”.
	6+2P (8P) PCI Express, en mode combiné Câble indigène, courant 12V distribué par 12V3 La configuration 8-pins supporte les dernières cartes graphiques PCI-E.
	6+2P (8P) PCI Express, en mode séparé / 6P PCI Express Câble indigène, courant 12V distribué par 12V3 La configuration 6-pins supporte la plupart des cartes graphiques PCI-E.
	SATA #1 Pour les disques durs/ lecteurs optique SATA/SAS.
	4P Molex #2 Pour les disques durs/ lecteur optique IDE/SCSI/SAS ou quelques cartes graphiques AGP.
	FDD Pour lecteur de disquette
	FM (Monitoring ventilateur) #3 Pour détecter la vitesse de rotation du ventilateur 13.5 cm. Vitesse du ventilateur pour les modèles 850/950/1050W:700-1500RPM (±10%). Vitesse du ventilateur pour le modèle 1250W: 800-1800RPM (±10%).

1 Certains disques durs SATA peuvent accepter une alimentation SATA ou 4P molex. utiliser l'un des deux connecteurs, et JAMAIS les deux en même temps.

3 La plupart des cartes mères offrent entre 2 et 4 sockets 3-pins pour alimenter le ventilateur, mais seulement un ou deux peuvent supporter le signal RPM du ventilateur. Si votre BIOS ou votre logiciel de monitoring ne parvient pas à dire la vitesse de rotation de votre ventilateur, changez simplement le connecteur à l'autre socket.

CABLES modulaires fournis

Utiliser uniquement les câbles modulaires certifiés par ENERMAX et fournis avec l'alimentation. Les autres câbles pourraient ne pas être compatibles et pourraient endommager votre alimentation, votre système et annuler la garantie.

EMC012: 3 x 4P Molex (IDE/SCSI) drives Câble modulaire pour lecteur et autres périhériques IDE/SCSI./SAS	EMC013: 3 x 4P Molex (IDE/SCSI) drives & 1 X FDD connector Câble modulaire pour lecteur et autres périhériques IDE/SCSI/SAS, plus connecteur d'alimentation pour 1 FDD.
EMC014: 2 x 6+2P (8P) PCI-E 2.0 Câble modulaire pour 1 ou 2 cartes graphiques nécessitant des connecteurs PCI-E 6P ou 8P.	EMC017: 4 x SATA drives Câble modulaire pour lecteurs SATA/SAS comme les disques durs et lecteurs optiques.
EMC018: 8P & 4P +12V CPU/RAM power (optionnel) Câble modulaire pour les stations de travail et serveurs intégrant plus de 4 CPUs et 16 RAMs.	EMC019: 8P & 4P +12V CPU/RAM power (optionnel) Câble modulaire pour les stations de travail et serveurs intégrant plus de 4 CPUs et 16 RAMs.

Les câbles modulaires fournis sont différents selon les modèles et les pays. ■ Nous proposons des câbles optionnels. Pour les découvrir, visitez www.enermax.com

À l'intention des intégrateurs : Si votre configuration nécessite des câbles modulaires spéciaux, veuillez contacter votre représentant commercial Enermax.

Brancher / debrancher un cable modulaire

	Brancher un cable modulaire à l'alimentation Le connecteur 5P / 12P des cables modulaires porte une flèche: Procedez ainsi pour connecter un cable: 1. Connecteur noir sur socket noir, et rouge avec rouge. 2. Les flèches blanches se rencontres. 3. Ainsi la connexion est possible.
	Débrancher un cable modulaire de l'alimentation Les connecteurs 5P / 12P des cables modulaires ont deux crochets de suturet qui s'accrochant au socket de l'alimentation. Pour-retirer le cable, appuyez sur les deux crochets et tirer doucement.

Demarrer votre systeme

Avant de démarrer votre système, veuillez vérifier les points suivants:

1. Le connecteur d'alimentation principal est correctement branché (24P).
2. Le connecteur CPU +12V (4P ou 8P), et/ou le connecteur 4P Molex (si nécessaire) sont correctement branchés.
3. Tous les autres connecteurs nécessaires sont correctement branchés.
4. Le cordon d'alimentation doit être connecté à la prise électrique murale et à l'alimentation.
5. Fermer le boîtier de votre système.
6. Placer le bouton ON/OFF de l'alimentation sur la position 'ON' et votre système est prêt à démarrer.

Protection, precaution et securite

Cette alimentation intègre la fonction PowerGuard et SafeGuard. Avec la LED tricolore, vous pourrez facilement interpréter les messages en cas de problèmes. Lors de dysfonctionnements importants, l'alimentation s'éteint automatiquement pour prévenir le risque d'endommagement de votre système.

LED	Bouton ON/OFF	Informations & procédures
Eteinte	OFF	* Pas de courant - Placer le bouton ON/FF sur la position ON.
Eteinte	ON	* Pas de courant ou dysfonctionnement de l'alimentation - Vérifier si le cable d'alimentation est correctement branché dans la prise murale et sur l'alimentation elle-même. Si la LED ne passée toujours pas à l'orange, contacter le service après-vente ENERMAX.
Orange	ON	Etat normal et système en mode veille ou arrêt.
Vert	ON	Etat normal et système en fonctionnement.
Rouge	ON	* Dysfonctionnement système, protection des circuits activée. Si lorsque vous appuyer sur le bouton ON/OFF l'alimentation refuse de démarrer, et que la LED passé de l'orange au rouge: - La protection court-circuit est activée. - Vérifier toutes les connexions et nettoyez le châssis de tous objets pouvant créé un court-circuit. Si pendant son utilisation, l'alimentation s'éteint soudaientement - Touchez l'alimentation pour sentir sa température. Si le métal est chaud, laissez refroidir le système puis redémarrer le puis vérifier si tous les ventilateurs fonctionnement correctement. Si ce n'est pas le cas, replacer les.- Si le problème recommence, vérifier de nouveaux les connecteurs, et redistribuer différément les lecteurs sur le rail 12V.

Si vous avez des questions, merci de contacter ENERMAX ou l'un de ses agents à travers le monde.

Les informations contenues dans ce document peuvent être soumises à des modifications sans préavis. ©2009 ENERMAX Technology Corporation. All rights reserved. Toute reproduction, par quelque manière que ce soit, est strictement interdite sans l'autorisation écrite de ENERMAX.
