BEDIENUNGSANLEITUNG REVOLUTION85PLUS ENERMAX

Sehr geehrte Kundin, sehr geehrter Kunde,

Vielen Dank, dass Sie sich für diese ENERMAX REVOLUTION85+-Netzteil (PSU) entschieden haben!itte lessen Sie sich theses Handbuch sorgfaltig durch und folgen Sieitte seinen Anweisungenbevor Sie das Netzteil installmenten!

Wir möchten Sie darauf hinweisen, dass moderne Systeme sehr empfindlich geworden sind und jeder definierte Bedingungen benötigen, um optimal ohne Ausfälle arbeiten zu konnen. Um solche Ausfälle zu vermeiden und die Lebensdauer Ihres Systems zu verlangern, empfehlen wir Ohnen sicherzustellen, dass:

• Ihr System nicht geben einer Heizung oder einer anderen Wärmequelle stehen.
• Ihr System nicht geben einer magnetischen Quelle stehen.
• Ihr System nicht in einer feuchten und/oder staubigen und/oder vibrierenden Umgebung stehen.
• Ihr System nicht dem direkten Sonnenlicht ausgesetzt ist.
• Ihr System ausreichend durch Lüfter gekühlt wird.
• Falls Sie ein Verlängerungskabel verwenden, stellen Sieitte sicher, dass diesen dazu geeignet ist, den maximalen Strombedarf samentlicher angeschlossenen Geräte zu leisten. Andernfalls schlieben Sieitte weitere viel Strom verbrauchende Geräte (wie Laserdrucker oder Monitor) an eine andere Steckdose an. Ein Überschreiben der maximalen Durchleitungsfähigkeit des Verlängerungskabels konnte zu einem Auslösen der Sicherung führen.
• Falls Sie eine USV (Unterbrechungsfreie Stromversorgung) verwenden möchten, nutzen Sieitte eine mit ausreichender Watt/VA-Kapazität. Z. B.:

PSU Modell	Empföhlene kleinste USV-Kapazität (gemäß Effizienz & PFC bei entsprechender Last)
ERV850EWT	1000W / 1400VA
ERV950EWT	1100W / 1600VA
ERV1050EWT	1200W / 1700VA
ERV1250EGT	1500W / 2100VA

• Falls Sie andere Geräte wie Monitor oder Drucker gleichfalls an die selbstige USV anschließen möchten, wahren Sieitte eine USV mit higherer Kapazität gemäß der Summe der Leistungsaufnahme aller angeschlossenen Geräte.

• • Bette verwechseln Sie nicht VA mit Watt und nutzen Sieitte eine ausreichende USV. Andernfalls verkurzt sich die Laufzeit der Batterie und gefahrdet die Versorgung des System im Batterie-Modus.

KOMPATIBILITÄT

• ENERMAX REVOLUTION85+ PSU Serie ist kompatibel mit:

Intel SSI PSDG 2008/2009 Power Supply Design Guide Spezifikation und abwärtskompatibel mit SSI PSDG 2008 v1.0, EPS12V v2.92, v2.91 and v2.8.

• Dieses Netzteil unterstützt keine MB's mit ISA Erweiterungslots, welche -5V benötigen konnten. -5V wurde ab Intel ATX12V v1.3 Spezifikation abgeschafft.

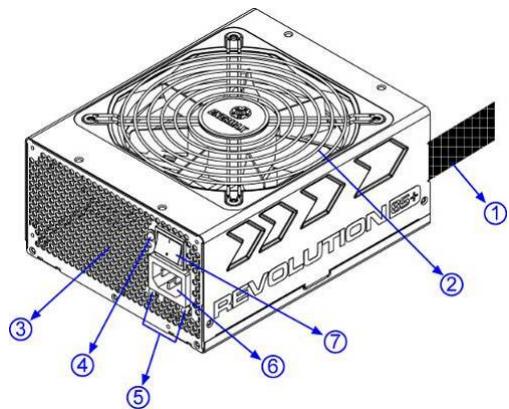

DETAILBESCHREIBUNG

① Ausgangskabel:itte lessen Sie den Abschnitt „Kabel & Anschlüsse".
② 13.5cm Lufter.*1
③ Honigwabenluftauslass. #1
④ PowerGuard LED
⑤ CordGuard #3
(6) Stromeingang #2
⑦ I/O Schalter*: separator Netzteil An/Aus-Schalter (I = AN,O = AUS) .2

1itte blockieren Sie nicht die Lufteinasse/Luftauslasse,um eine bestmogliche Systemkuhlung zu gewährleisten.Dieses PSU verfugt uber eine besondere HeatGuard-Funktion: Wenn das System abgeschaltet oder in den ACPI S3/S4 Schlafmodus gebracht wird, wird der PSU-Lufter die Restwärme fur 30-60 Sek.abfuhren und so die Lebensdauer des Systems verlangern.

2 Entfernen Sie immer das Stromkabel vom Netzteil, schalten Sie den I/O-Schalter auf „O“ und warten Sie, bis die PowerGuard LED erlischt, bevor Sie am System arbeiten.

3 Der Netzstecker kann sich auf entsprechliche Weise lose. Der ENERMAX-CordGuard fixiert den Stecker am Netzteil. Er verhindert unfreiwillige Systemabstürze durch einen versehentlich gezogenen Netzstecker.

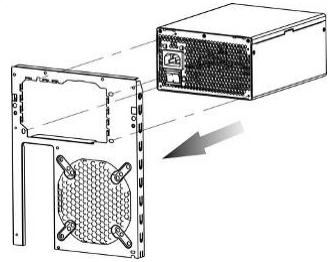

① Setzen Sie das Netzteil in das Gehäuse ein.
Stellen Sie safer, dass der Netzschalter auf “O” (Aus) stehen.

(2) Drücken Sie die beiden Seiten des CordGuard zusammen und befestigen Sieihn an der darauf vorgesehenen Stelle.

③ Schreiben Sie das Netzkabel am Netzteil an.

④ Klappen Sie den CordGuard herunter und sichern Sie auf diese Weise den Netzstecker.

1. Der CordGuard ist nur für Netzkabel geeignet, die mit CordGuard-kompatiblen ENERMAX-Netzteilen ausgeliefert wurden. Andere Netzkabel sind mit dem ENERMAX-CordGuard ggf. nicht kompatibel.
2. Beim Zusammenbauen oder bei der Wartung des Systemsziehen Sieitte immer den Netzstecker oder stellen Sie den Netzschalter auf "O"(Aus).

KABEL & ANSCHLUSSE

Alle Sockel und Anschlüsse sind so entwickeln, dass ein Anschluss in falscher Ausrichtung nahezu unmöglich ist. Der Anschluss an die kompatiblen Sockel gestaltet sich leichtgangig und ohne größeren Widerstand. Wenn Sie einen originalen ENERMAX Anschluss nicht auf Anhieb mit einer Komponente verbinden können, überprüfen Sieitte, ob Sie die richtige Ausrichtung gewählt haben. Versuchen Sie es keinesfalls mit Gewalt! Verändern Sie nicht die Anschlüsse! Dies konnte das Netzteil beschädigen und hat das Erlöschen der Garantie zur Folge!

Anschlusstypen

	24P Mainboard Natives Kabel, 12V Leitung versorgt durch 12V1 Für die neuste Generation von ATX/EEB/CEB Server/Workstation MB's.
	8P CPU +12V Natives Kabel, 12V Leitung versorgt durch 12V1 & 12V2 Unterstützt Multi-CPU Server/Workstation-Systeme und einige Ein-Socket Systeme.
	4+4P (8P) CPU +12V, in “kombiniertem Modus” Natives Kabel, 12V Leitung versorgt durch 12V1 & 12V2 Unterstützt Multi-CPU Server/Workstation-Systeme und einige Hochleistungs-Einzel-CPU Systeme.
	4+4P (8P) CPU +12V, in “getrenntem Modus” Natives Kabel, 12V Leitung versorgt durch 12V1 & 12V2 4-Pin Konfiguration understands herkömmliche Einzel-CPU Systeme. Einige Multi-CPU Systeme besteht möglicherweise ebenfalls diesen Stecker zusätzlich.itte verwenden Sie das Modul mit der „,+12V" Markierung.
	6+2P (8P) PCI Express, in “kombiniertem Modus” Natives Kabel, 12V Leitung versorgt durch 12V3 8-pin Konfiguration understands die neusten Grafikkarten, welche diesen 8-Pin PCI-E Stecker bestehtigen.
	6+2P (8P) PCI Express, in “getrenntem Modus” / 6P PCI Express Natives Kabel, 12V Leitung versorgt durch 12V3 6-Pin Konfiguration understands die meisten Grafikkarten, welche diesen 6-Pin PCI-E Stecker bestehtigen.
	SATA #1 Für SATA/SAS-Laufwerke.
	4P Molex #2 Für IDE/SCSI/SAS-Laufwerke oder einige AGP Grafikkarten mit traditionellem 4-Pin Stecker.
	FDD Für Floppy-Laufwerke oder einige Erweiterungskarten.
	FM (FAN RPM MONITOR) #3 Geschwindigkeitserfassung für 13.5cm Lüfter Geschwindigkeit für 850 / 950 / 1050W Modelle: 700-1500 U/min. (±10%). Geschwindigkeit für 1250W Modell: 800-1800 U/min. (±10%).

1 Einige SATA-Laufwerke unterstützen SATA & 4-Pin Molex Stecker. Schlieben Sie nur einen Stecker an! Lesen Sie ansonsten im Handbuch des Laufwerks nach!
2. Einige MB's Unterstützung这群 Stecker zur zusätzlichen Stromversorgung des 20-Pin MB-Steckers. Falls Ihr MB einen 24-Pin MB-Sockel besitzt, sollen den 4-Pin Molex Stecker nicht anschlossen. Lesen Sie diesitte im Handbuch des MB's nach!
3 Die meisten MB's verfügen während zwei bis vier 3-Pin Luftersockel. Nicht jeder MB unterstützt jedoch das Luftertachosignal (FM). Wenn Sie den PSU FM-Stecker an das MB anschließen, aber ihr BIOS oder ihre Systemmonitorsoftware das Signal nicht anziegt, schreiben Sieitte den PSU FM-Stecker an einen anderen Sockel an.

- MODULARE KABEL (im Lieferumfang enthalten)

Benutzen Sie nur original ENERMAX modulare Kabel für diesen PSU. Andere Kabel konnten das PSU und Ihr System beschädigen und den Garantieverlust zur Folge haben!

EMC012: 3 x 4P Molex (IDE/SCSI) Modules Kabel für IDE/SCSI/SAS-Laufwerke und andere Peripheriegeräte.

EMC013: 3 x 4P Molex (IDE/SCSI) & 1 x FDD Modules Kabel für IDE/SCSI/SAS-Laufwerke und Peripheriegeräte + 1x FDD-Anschluss.

EMC014: 2 x 6+2P (8P) PCI-E 2.0 Modules Kabel für 1 oder 2 Performance PCI Express Grafikkarten, welche 6P oder 8P PCI-E Stecker benötigen.

EMC017: 4 x SATA Modules Kabel für SATA/SAS-Laufwerke wie ODD und HDD.

EMC018: 8P & 4P +12V CPU/RAM Power (optional) Modules Kabel für spezielle Hochleistungsworkstation/Server mit mehr als 4 CPUs und 16 GB RAM.

Die im Lieferumfang enthaltenen modularen Kabel konnen je nach Modell und Region variieren.
Wirietenweitere optionale Kabel an.itte besuchen Sie unsere Websites: www.enermax.de.

Besonderer Hinweis für Systemintegratoren: Falls Ihr System besondere modulare Kabelkonfigurationen oder Designs besteht, sprechen Sieitte mit einem ENERMAX Vertriebsbeauftragten.

- VERBINDEN & ENTFERNEN VON MODULAREN KABELN

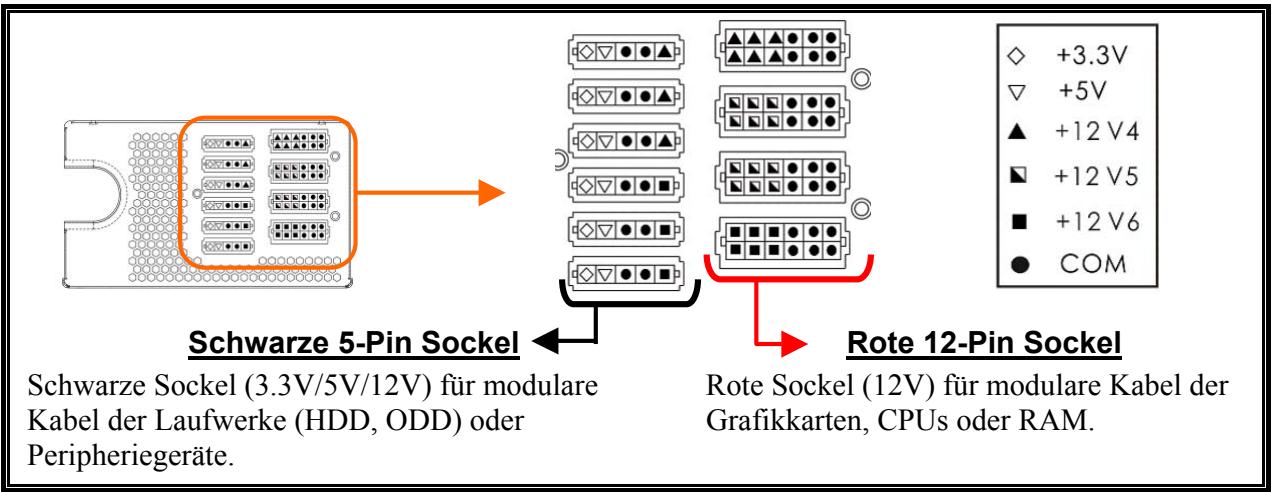

Modulare Kabel an das Netzteil anschließen Die 5-Pin / 12-Pin Stecker auf den modularen Kabeln und den Sockeln des Netzteils haben weitere Pfeilmarkierungen. Folgende Regel nichen die Anwendung einfach: 1. Schwarze Stecker zu schwarzen Sockeln und rote zu roten. 2. Pfeilmarkierung zu Pfeilmarkierung.

Modulare Kabel vom Netzteil entfernen Alle 5-Pin / 12-Pin Stecker auf den modularen Kabeln haben zwei Haken zum Einrasten mit den Sockeln des Netzteils. Um ein modulares Kabel zu entfernen, pressen Sie bitten gegen die zwei Haken undziehen Sie den Stecker dann sanft hersaun.

EINSCHALTEN IHRES SYSTEMS

Vor dem Einsatz Ihres Systems stellen Sieitte sicher, dass:

1. Mainboard-Stromanschluss (24P) korrekt angeschlossen ist.
2. CPU +12V ATX Stromanschluss (4 oder 8 Pin Konfiguration) (falls für MB erforderlich) korrekt angeschlossen ist, oder ein 4-Pin Molex-Stromanschluss (falls für MB erforderlich) korrekt angeschlossen ist.
3. Alle anderen erforderlichen Stromanschlüsse korrekt angeschlossen sind.
4. Kaltgerätekabel (Stromkabel) korrekt an Steckdose und Netzteil angeschlossen ist.
5. Das Systemgehäuse verschlüssen und verschraubt ist!
6. Drücken Sie am Netzteil den I/O-Schalter auf "I" (ON). Das System ist jetzt bereit!

SICHERHEITSFUNKTIONEN

Dieses PSU verfügbar über die PowerGuard & SafeGuard Sicherheitsfunktionen. Die dreifarbige LED des PowerGuard informiert über den derzeitigen PSU Status. Im Fall der meisten abnormen Situationen wird sich das Netzteil zum Schutz Ihres gesamten Systems automatisch abschalten, um Schaden zu vermeiden.

PowerGuard Indikation

LED	AN/AUS Schalter	Informationen & was ist zu tun?
AUS	AUS	* Keine Stromversorgung - Schalten Sie das PSU mittels I/O-Schalter ein.
AUS	AN	* Keine Stromversorgung oder Versagen des PSU - Prüfen Sie, ob das Stromkabel richtig angeschlossen ist. Falls die LED noch immer nicht leuchtet, kontaktieren Sie ENERMAX!
ORANGE	AN	PSU normal und das System ist im Stand-by/Schlafmodus
GRÜN	AN	PSU normal und System im Betrieb
ROT	AN	* System abnormal, Sicherheitsfunktion aktiviert. Falls Sie das System einschalten und das PSU nicht reagiert und sich die LED von ORANGE zu ROTändert: - Kurzschlusslicherung aktiviert - Prüfen Sie, ob alle Stecker korrekt angeschlossen sind und säubern Sie das Gehäuse von allen Gegenständen, welche den Kurzschluss verursacht haben können. Falls während eines normalen Betriebs das PSU plötzlich abscheltet: - Berühren Sie das Netzteil vorsichtig, um zu prüfen, ob es stark erhitzt ist. Warten Sie eine Minute, bis sich das Netzteil abgekühlt hat und starten Sie dann das System erneut, um zu sehen, ob PSU- und alle Systemläufiger laufen. Ersetzen oder erweitern Sie diese, falls erforderlich. - Falls sich das Problem wiederholen sollte, prüfen Sie alle Steckverbindungen und stecken Sie Stecker am PSU für eine 12V Lastumverteilung um.

Falls Sie Fragen haben oder Support benötigen, wenden Sie sichitte an ihren Handler, ihre nachste ENERMAX-Niederlassung, deren Agenten oder an das ENERMAX Headquarterservice Center! Schnelle Hilfe bei allen Fragen zu ENERMAX-Produkten erhalten Sie auch online im internationalen ENERMAX-Support-Forum: http://forum.enermax.com.

Die Informationen in thisem Dokument unterliegen unangekündigten Änderungen.

©2009 ENERMAX Technology Corporation. Alle Rechte vorbehalten.

Die Vervielfaltung these Dokuments in jeglicher Form ist ohne schriftliche Genehmigung durch ENERMAX streng 参数。
