EX60B - Hotte aspirante CORBERO - Notice d'utilisation et mode d'emploi gratuit

Type de produit	Hotte aspirante
Marque	CORBERO
Modèle	EX60B
Largeur	600 mm (selon gabarit de perçage)
Profondeur	Environ 500 mm (estimation)
Hauteur minimale sous meuble	65 cm au-dessus du plan de cuisson
Installation	Murale ou sous meuble
Modes de fonctionnement	Évacuation extérieure ou recyclage (avec filtre à charbon)
Alimentation électrique	230 V ~ 50 Hz (vérifier la plaque signalétique)
Puissance moteur	Non spécifiée, mais plusieurs vitesses
Éclairage	Lampe remplaçable (même type et puissance)
Vitesses d'aspiration	3 vitesses (haute, intermédiaire, faible)
Filtre à graisse	Type métallique multi-couche lavable au lave-vaisselle
Filtre à charbon	Optionnel pour recyclage, remplacement tous les 3 mois
Diamètre de raccordement	100 mm ou 120 mm selon modèle
Classe électrique	Classe II (double isolement) ou avec terre selon version
Entretien	Nettoyage externe avec détergent neutre, filtre à graisse mensuel
Sécurité	Distance minimale 65 cm, ne pas flamber, surveillance friture
Longueur du câble d'alimentation	Environ 1,5 m (estimation)
Niveau sonore	Non spécifié

FOIRE AUX QUESTIONS - EX60B CORBERO

Comment installer la hotte CORBERO EX60B au mur ?

Utilisez le gabarit de perçage fourni pour faire deux trous de 8 mm dans le mur. Insérez les chevilles et vissez partiellement deux vis 4,2 x 44,5 mm en laissant 5 mm de jeu. Accrochez la hotte par la grille ouverte, puis serrez les vis définitivement de l'intérieur.

Quelle est la distance minimale entre la hotte et la plaque de cuisson ?

La distance minimale de surtension est de 65 cm entre le plan de cuisson et le bas de la hotte. Respectez cette distance pour éviter tout risque de surchauffe.

Comment nettoyer le filtre à graisse de ma hotte ?

Ouvrez la grille, dégagez les arrêts métalliques et retirez le filtre. Pour un filtre métallique multi-couche, lavez-le au lave-vaisselle ou à l'eau tiède avec un détergent doux. Laissez sécher avant de le replacer. Nettoyez-le tous les mois.

Quand faut-il remplacer le filtre à charbon actif ?

Le filtre à charbon actif doit être remplacé tous les trois mois pour garantir une bonne absorption des odeurs. Pour le changer, ouvrez la grille, dévissez le pommeau central et tournez le filtre dans le sens inverse des aiguilles d'une montre pour le débaïonnette.

Puis-je utiliser la hotte en mode recyclage sans conduit extérieur ?

Oui, la hotte peut fonctionner en mode recyclage. Positionnez le levier de conversion sur la position filtrante (symbole A) et installez le filtre à charbon actif. La hotte peut rester branchée à un conduit intérieur pour la sortie d'air filtré.

Que faire si l'éclairage de la hotte ne fonctionne plus ?

Ouvrez la grille d'aspiration, vérifiez que la lampe est bien vissée. Si elle ne s'allume toujours pas, remplacez-la par une lampe de même type et puissance.

Quelles sont les consignes de sécurité importantes ?

Ne jamais faire flamber d'aliments sous la hotte. Surveillez les fritures en continu. Avant tout entretien, débranchez l'appareil. Raccordez la hotte avec un interrupteur bipolaire. Vérifiez que la tension secteur correspond à celle de la plaque signalétique.

Comment régler la vitesse d'aspiration ?

L'interrupteur de la hotte permet de mettre en marche et de régler les vitesses. Utilisez la vitesse élevée pour les fortes concentrations de vapeurs, la vitesse intermédiaire pour un usage normal et la faible pour un maintien d'air propre avec une faible consommation.

Puis-je installer la hotte sous un meuble non percé ?

Oui. Ouvrez la grille, placez la hotte contre la base du meuble et vissez de l'intérieur directement dans le bois avec des vis 3,5 × 16 mm (non fournies). Si un gabarit est fourni, suivez ses instructions pour un perçage précis.

Que faire en cas d'accumulation de graisse dans le filtre ?

Une accumulation de graisse réduit le rendement et présente un risque d'incendie. Nettoyez le filtre à graisse régulièrement selon le type : filtre métallique tous les mois, filtre synthétique tous les 2 mois (lavable), filtre mince à remplacer tous les 2 mois.

MODE D'EMPLOI EX60B CORBERO

2.1 - Ouverture et enlèvement de la grille d'aspiration 17 2.2 - Installation au-dessous d'un meuble 17 2.3 - Installation au mur 17 2.4 - Choix de la version 18 2.5 - Raccordement électrique et contrôle fonctionnel 18

4-Entretien et nettoyage 19

4.1-Filtre à graisse 19 4.2-Filtre à charbon actif 20 4.3-Eclairage 20 4.4-Nettoyage 20

Cette hotte est destinée à être installée au mur, au-dessus d'un plan de cuisson. Elle peut être utilisée en version évacuation (raccordement extérieur) ou recyclage (recyclage interne). Les valeurs de performance s'obtiennent dans la version en évacuation extérieure. De toute façon, il est envisageable d'utiliser la hotte dans la version recyclage pendant l'hiver pour éviter des dispersions de chaleur. À cause de la complexité de l'appareil, il est préférable que l'installation soit effectuée par un spécialiste tout en respectant les prescriptions des autorités concernant l'évacuation de l'air. La responsabilité du producteur ne saurait être engagée pour tout incident ou accident provoqué par une installation défectueuse.

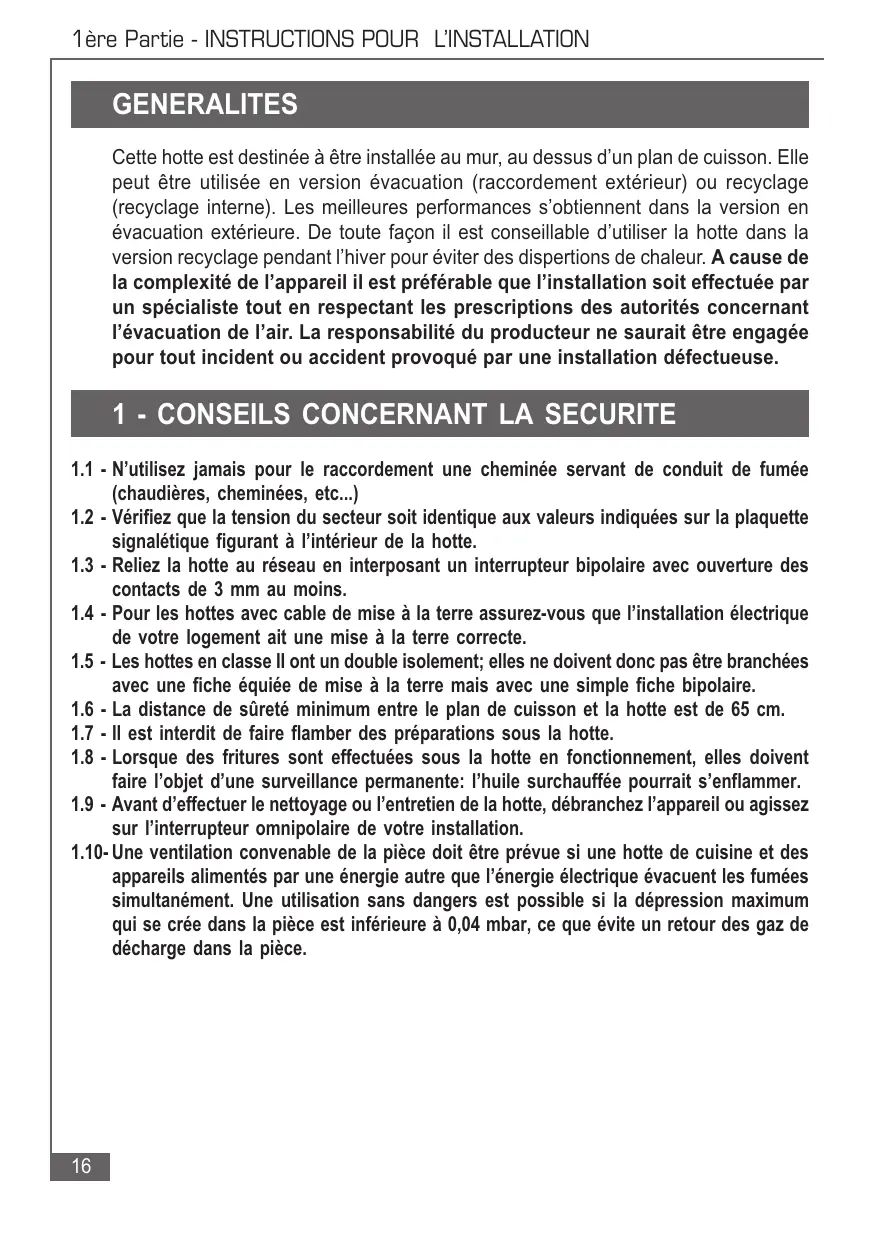

1 - Conseils concernant la sécurité

1.1 - N'utilisez jamais pour le raccordement une cheminée servant de conduit de fumée (chaudières, cheminées, etc...). 1.2 - Vérifiez que la tension du secteur soit identique aux valeurs indiquées sur la plaquette signalétique figurant à l'intérieur de la hotte. 1.3 - Reliez la hotte au réseau en interpolant un interrupteur bipolaire avec ouverture des contacts de 3 mm au moins. 1.4 - Pour les hottes avec câble de mise à la terre, assurez-vous que l'installation électrique de votre logement ait une mise à la terre correcte. 1.5 - Les hottes en classe II ont un double isolement ; elles ne doivent donc pas être branchées avec une fiche équipée de mise à la terre mais avec une simple fiche bipolaire. 1.6 - La distance de surtension minimum entre le plan de cuisson et la hotte est de 65 cm. 1.7 - Il est interdit de faire flamber des préparations sous la hotte. 1.8 - Lorsque des fritures sont effectuées sous la hotte en fonctionnement, elles doivent faire l'objet d'une surveillance permanente : l'huile surchauffée pourrait s'enflammer. 1.9 - Avant d'effectuer le nettoyage ou l'entretien de la hotte, débranchez l'appareil ou agissez sur l'interrupteur omnipolaire de votre installation. 1.10 - Une ventilation convenable de la pièce doit être prévue si une hotte de cuisine et des appareils alimentés par une énergie autre que l'énergie électrique évacuant les fumées simultanément. Une utilisation sans dangers est possible si la dépression maximum qui se crée dans la pièce est inférieure à 0,04 mbar, ce qui évite un retour des gaz de décharge dans la pièce.

2 - Montage

Quelques systèmes d'installation prévoient l'ouverture et l'enlèvement de la grille d'aspiration.

2.1 - Ouverture et enlèvement de la grille d'aspiration

Pour ouvrir la grille, déplacer vers le centre les boutons situés dans la partie inférieure de la hotte. Ouvrir la visière. La grille glissera autour des pivots postérieurs. La grille ouverte et en position verticale, déplacer en avant le pivot postérieur droit le long de l'ouverture latérale jusqu'à sa sortie.

2.2 - Installation au-dessous d'un meuble

a) Meuble prépercé: fixer la hotte au meuble à travers les trous prédisposés sur la base du meuble en utilisant les 4 vis 4,2 × 45 ~mm. Il n'est pas nécessaire d'ouvrir la grille. b) Meuble non percé:

b.1 - Si avec la hotte il y a un gabarit de perçage, il faut suivre ses instructions. b.2 - Si le gabarit n'est pas fourni, ouvrir la grille, appuyer la hotte contre la base du meuble et visser de l'intérieur directement au bois en utilisant des vis 3,5 × 16 mm non fournies.

2.3 - Installation au mur

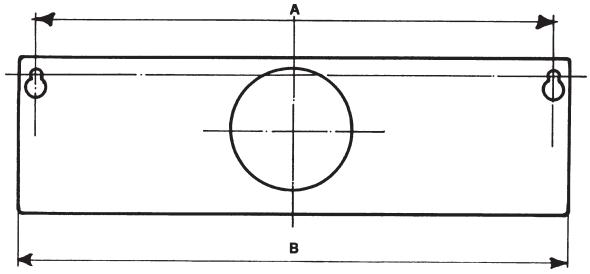

a) À l'aide de l'éventuel gabarit de perçage, faire deux trous de 8 mm dans le mur, appliquer les deux chevilles, insérer deux vis 4,2 x 44,5 mm en laissant 5 mm non vissés. Déplacer la grille d'aspiration, accrocher la hotte aux deux vis et procéder de l'intérieur au serrage définitif des vis. b) Si le gabarit n'est pas disponible, faire deux trous de 8 mm, insérer chevilles et vis et procéder comme au paragraphe a. c) Pour une installation au mur avec des équerres (en option), s'en tenir aux instructions reportées sur le gabarit annexe. d) Respecter le conseil 1.6.

B mm.	500	550	600	700	800	900	1000	1200
A mm.	468	518	568	668	768	868	968	1168

Evacuation

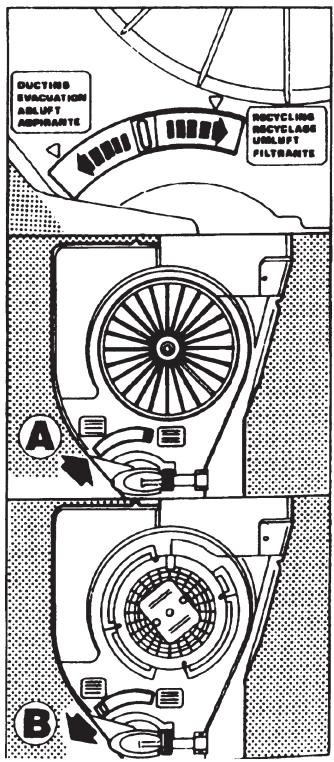

Ouvrir la grille d'aspiration et positionner le levier de conversion ou l'aiguille du bouton sur la position "aspirante" à la fin de son parcours (B). Enlever, si fourni, le filtre à charbon, en dévissant le pommeau central ou en tournant lentement dans le sens contraire à celui des aiguilles d'une montre pour décrocher l'attache centrale à baionnette. Relier le tuyau extérieur à un anneau de raccord Ø 100 mm (ou Ø 120 mm pour quelques modèles) situé au-dessous ou à l'arête selon les nécessités. Obstruer la sortie non utilisée avec le cache prévu à cet effet. Respecter le conseil 1.1.

B) recyclage

Ouvrir la grille d'aspiration et positionner le levier de conversion ou l'aiguille du bouton sur la position "filtrante" à la fin de son parcours (A). Appliquer le filtre à charbon actif au support du moteur à l'aide du pommeau central en tournant lentement dans le sens des aiguilles d'une montre pour accrocher l'attaque centrale à baionnette. La hotte peut eventuellement rester branchée à un conduit.

2.5 - Raccordement électrique et contrôle fonctionnel

1 - Il est nécessaire de respecter scrupuleusement les conseils 1.2, 1.3, 1.4 et 1.5 du paragraphe 1 concernant la sécurité. 2 - Le raccordement électrique effectué, vérifie le bon fonctionnement de l'éclairage, du moteur et du changement des vitesses d'aspiration.

3 - Fonctionnement

3.1 - L'interrupteur actionne la mise en marche, le réglage des vitesses du moteur et l'illumination du plan de cuisson. Pour obtenir des performances optimales, il est conseillé d'utiliser la vitesse la plus élevée en cas de forte concentration d'odeurs et de vapeurs, la vitesse intermédiaire ou la petite vitesse pour maintenir l'air propre avec une faible consommation d'énergie. Mettre la hotte en fonctionnement avant le début d'une cuisson et laisser-la fonctionner encore quelques minutes après la fin de cuisson. 3.2 - Respecter scrupuleusement les conseils 1.7 et 1.8.

4 - Entretien et nettoyage

Un bon entretien est la garantie d'un bon fonctionnement et d'un bon rendement de la hotte. ATTENTION: L'accumulation de graisse à l'intérieur du filtre peut nuire au rendement de l'appareil et provoquer des risques de feu. On conseille de respecter les instructions ci-dessous.

4.1 - Filtre à graisse

Il s'agit d'un filtre mécanique, fourni en différents types alternatifs, qui retient les particules de graisse. Il est situé à l'intérieur de la grille d'aspiration. Pour l'entretien, agir comme suit:

a) Généralités

Pour enlever n'importe quel type de filtre, ouvrir la grille et déplacer les arrêts métalliques.

b) Filtre mince à perdre (épaisseur 1 mm environ). Ce filtre ne peut être lavé ; il doit être remplacé tous les deux mois. Si le filtre est fourni d'indicateurs chimiques de saturation, il faut le substituer si:

b.1 - La couleur violette des pois visibles à l'extérieur aura couvert toute la surface du filtre. b.2 - La couleur rouge des bandes à l'intérieur, normalement pas visibles, sera visible à l'extérieur.

c) Filtre synthétique

Il doit être lavé tous les 2 mois à l'eau tiède savonnée ; laisser-le sécher sur une source de chaleur à 40°C maximum après l'avoir tordu légèrement. Substituer-le après 5 ou 6 lavages.

d) Filtre métallique multi-couche

Il doit être lavé tous les mois à l'eau tiède avec un détergent normal. Vous pouvez également le laver dans votre lave-vaisselle. Laisser-le sécher avant de le replacer.

4.2 - Filtre à charbon actif

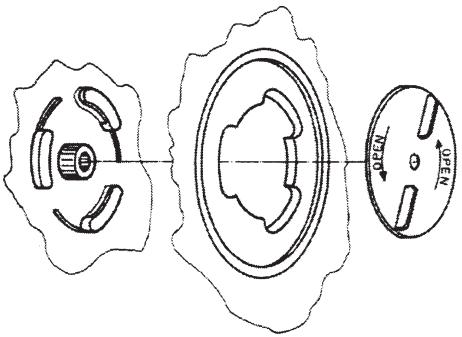

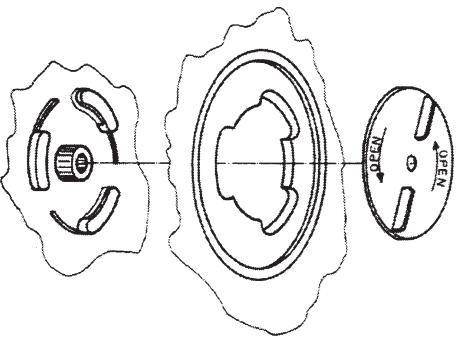

Il s'agit d'un filtre chimique qui retient les odeurs dans la hotte à recyclage. Pour l'enlever, ouvrir la grille et dévisser le pommeau central en métal. Tourner légèrement le filtre dans le sens contraire à celui des aiguilles d'une montre jusqu'à décrocher la baïonnette centrale. Pour le replacer, procéder en séquence inverse. Afin d'obtenir le meilleur rendement, ce filtre doit être remplacé tous les trois mois.

4.3 - Éclairage

Si une lampe ne fonctionne pas, ouvrir la grille d'aspiration et contrôler qu'elle soit bien visée. S'il est nécessaire, substituer-la par une autre du même type et de la même puissance.

4.4 - Nettoyage

Nettoyer la hotte à l'eau tiède et avec du détergent liquide neutre. N'employez jamais de produits abrasifs ou caustiques. Pour toutes les opérations du point 4.1 au point 4.4 respecter scrupuleusement le conseil 1.9, particulièrement pour l'opération 4.3.
