Producttype	Afzuigkap
Merk	CORBERO
Model	EX60B
Breedte	600 mm (volgens boormal)
Diepte	Ongeveer 500 mm (schatting)
Minimale hoogte onder kast	65 cm boven het kookoppervlak
Installatie	Aan de muur of onder een kast
Bedrijfsmodi	Afvoer naar buiten of recirculatie (met koolstoffilter)
Elektrische voeding	230 V ~ 50 Hz (controleer het typeplaatje)
Motorvermogen	Niet gespecificeerd, maar meerdere snelheden
Verlichting	Vervangbare lamp (zelfde type en vermogen)
Afzuigsnelheden	3 snelheden (hoog, midden, laag)
Vetfilter	Metalen meerlaags, vaatwasserbestendig
Koolstoffilter	Optioneel voor recirculatie, vervanging elke 3 maanden
Aansluitdiameter	100 mm of 120 mm afhankelijk van model
Elektrische klasse	Klasse II (dubbele isolatie) of met aarde afhankelijk van versie
Onderhoud	Externe reiniging met neutraal schoonmaakmiddel, vetfilter maandelijks
Veiligheid	Minimale afstand 65 cm, niet flamberen, frituren in de gaten houden
Lengte stroomkabel	Ongeveer 1,5 m (schatting)
Geluidsniveau	Niet gespecificeerd

Veelgestelde vragen - EX60B CORBERO

Hoe installeer ik de CORBERO EX60B afzuigkap aan de muur?

Gebruik de meegeleverde boormal om twee gaten van 8 mm in de muur te boren. Plaats de pluggen en draai twee schroeven 4,2 x 44,5 mm gedeeltelijk in, waarbij u 5 mm speling laat. Hang de afzuigkap aan het open rooster en draai de schroeven definitief vast van binnenuit.

Wat is de minimale afstand tussen de afzuigkap en de kookplaat?

De minimale veiligheidsafstand is 65 cm tussen het kookoppervlak en de onderkant van de afzuigkap. Houd deze afstand aan om oververhitting te voorkomen.

Hoe reinig ik het vetfilter van mijn afzuigkap?

Open het rooster, maak de metalen aanslagen los en verwijder het filter. Voor een metalen meerlaags filter, was het in de vaatwasser of met warm water en een mild schoonmaakmiddel. Laat het drogen voordat u het terugplaatst. Reinig het elke maand.

Wanneer moet ik het actieve koolstoffilter vervangen?

Het actieve koolstoffilter moet elke drie maanden worden vervangen om een goede geurabsorptie te garanderen. Om het te vervangen, opent u het rooster, draait u de centrale knop los en draait u het filter tegen de klok in om het te ontgrendelen.

Kan ik de afzuigkap in recirculatiemodus gebruiken zonder externe afvoer?

Ja, de afzuigkap kan in recirculatiemodus werken. Zet de omschakelhendel op de filterpositie (symbool A) en plaats het actieve koolstoffilter. De afzuigkap kan aangesloten blijven op een intern kanaal voor de uitlaat van gefilterde lucht.

Wat moet ik doen als de verlichting van de afzuigkap niet meer werkt?

Open het zuigrooster, controleer of de lamp goed is vastgedraaid. Als hij nog steeds niet brandt, vervang hem dan door een lamp van hetzelfde type en vermogen.

Wat zijn de belangrijke veiligheidsinstructies?

Laat nooit voedsel onder de afzuigkap flamberen. Houd frituren continu in de gaten. Koppel het apparaat los voor onderhoud. Sluit de afzuigkap aan met een bipolaire schakelaar. Controleer of de netspanning overeenkomt met die op het typeplaatje.

Hoe stel ik de afzuigsnelheid in?

De schakelaar van de afzuigkap start en regelt de snelheden. Gebruik de hoge snelheid voor sterke dampconcentraties, de middelste snelheid voor normaal gebruik en de lage voor het handhaven van schone lucht met een laag verbruik.

Kan ik de afzuigkap onder een niet-geboorde kast installeren?

Ja. Open het rooster, plaats de afzuigkap tegen de onderkant van de kast en schroef van binnenuit direct in het hout met schroeven 3,5 × 16 mm (niet meegeleverd). Als er een boormal is meegeleverd, volg dan de instructies voor nauwkeurig boren.

Wat te doen bij vetophoping in het filter?

Vetophoping vermindert de efficiëntie en vormt een brandrisico. Reinig het vetfilter regelmatig volgens het type: metalen filter elke maand, synthetisch filter elke 2 maanden (wasbaar), dun filter elke 2 maanden vervangen.

GEBRUIKSAANWIJZING EX60B CORBERO

2 - AANWIJZINGEN VOOR DE INSTALLATIE 28

2.1 -Openen en verwijdersen van het rooster 28
2.2 - Montage onder een keukenkastje 28
2.3 - Montage aan de wand 28
2.4 - Keuze afzigen of cirkuleren 29
2.5 - Elektrische aansluiting en controle van de werkig 29

3 - HET GEBRUK 30

4-ONDERHOUD 30

4.1 - Het filter 30
4.2-Het koolstoffilter 31
4.3 - De verlichting 31
4.4 - Schoonmaken 31

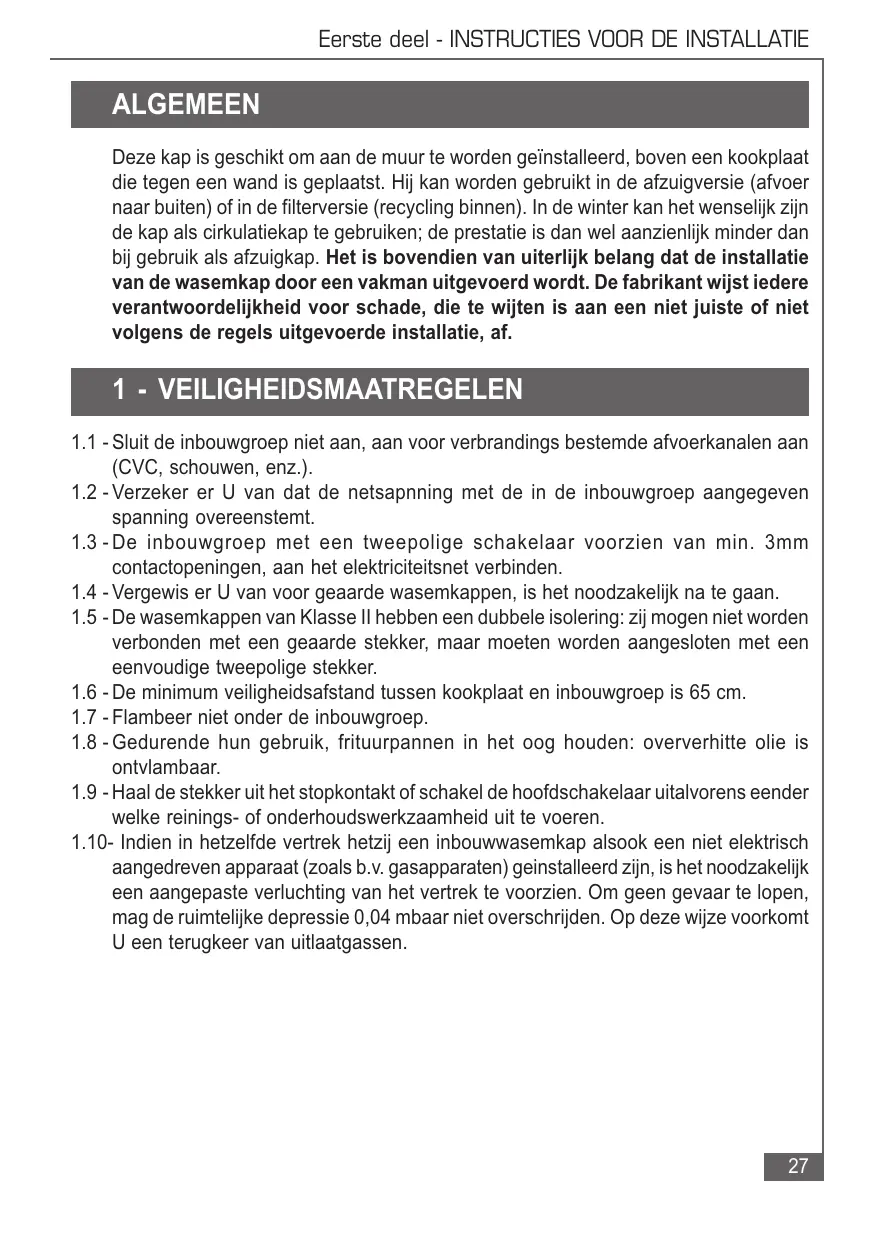

GENERALIDADES 32

Deze kap is geschikt om aan de muur te worden geinstalleerd, boven een kookplaat die gegen een wand is geplaatst. Hij kan worden gebruikt in de afzuigversie (afvoer maar buiten) of in de filterversie (recycling binnen). In de winter kan het wenselijk zijn de kap als cirkulatiekap te gebruiken; de prestatie is dan wel aanzienlijk minder dan bij gebruik als afzuigkap. Het is bovendien van uiterlijk belang dat de installmentie van de wasemkap door een vakman uitgevoerd worden. De fabrikant wijst jegere verantwoordelijkheid voor schade, die te wijten is aan een nicht juiste of Niet volgens de regels uitgevoerde installmentie, af.

1 - VEILIGHEIDSMAATREGELEN

1.1 - Sluit de inbauwgrop nicht aan, aan voor verbrandings bestemde afvoerkanalen aan (CVC, schouwen, enz.).
1.2 - Verzeker er U van dat de netsapnning met de in de inbouwgroep aangegeven spanning overeenstemt.
1.3 - De inbauwgroep met een tweepolige schakelaar voorzien van min. 3mm contactopeningen, aan het elektriciteitsnet verbinden.
1.4 - Vergewis er U van voor geaarde wasemkappen, is hetoodzakelijk na te gaan.
1.5 - De wasemkappen van Klasse Il hebben een dubbele isolering: zij mogen nicht worden verbonden met een geaarde stekker, maar要去en worden aangesloten met een eenvoudige tweepolige stekker.
1.6 - De minimum veiligheidsafstand:tussen kookplaat en inbouwgroep is 65~cm
1.7 - Flambeer nicht onder de inbouwgroep.
1.8 - Gedurende hun gebruik, frituurpannen in het oog houden: oververhitte olie is ontvlambaar.
1.9 - Haal de stekker uit het stopkontakt of schakel de hoofdschakelaar uitalvorens eender welke reinings- of onderhoudswerkzaamheid uit te voeren.
1.10- Indien in hetzelfde vertrek hetzij een inbouwwasemkap alsook een Niet elektrisch aangedreten apparaat (zoals b.v. gasapparaten) geinstalleerd zich, is hetoodzakelijk een aangepaste verluchting van het vertrek te voorzien. Om geen gevaar te lopen, mag de ruimtelijke depressie 0,04 mbaar Niet overschrijden. Op deze wijze voorkomt U een terugkeer van uitlaatgassen.

2 - AANWIJZINGEN VOOR DE INSTALLATIE

2.1 - Openen en verwijderen van het rooster

Om het rooster te openen schruift u de twee schruifjes, links en rechts, maar de richting van het midden van de kap. Het rooster kan nu omlaag geklapt worden en blijft op dechterstiften hangen. Om het rooster geheel te verwijderen schuift u de rechtserkant iets maar u toe waardoor de stift uit de sleuf vrijkomt.

2.2 - Montage onder een keukenkastje

Er zij twee möglichkheden:

a) Door middel van de bijgeleverde schroeven 3,5 × 16 ~mm vanuit het keukenkastje; dan要去 eenst door middel van de boormal gaatjes in de bodem van het kastje boren.
b) Door middel van Niet bijgeleverde korte houtschroeven vanuit de kap; kan moet u eerst het rooster verwijderen, de kap op z'n plaats houden en de slobgaten onder op de bodem van het kastje aftekenen. Vervolgens draait u de schroeven in de bodem en schuift u de kap, door middel van de slob-gaten, over de schroeven. Schroeven nu aantrekken.

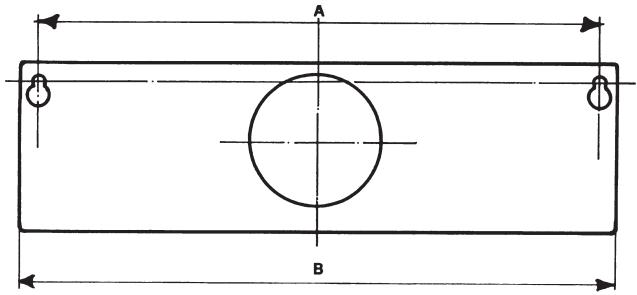

2.3 - Montage aan de wand

Er zich twee möglichkheden:

a) Direkte montage gegen de wand, door middel van de slobgaten in de achechterkant van de kap. Door middel van de boormal of aftekenen vanuit de kap, boort u twee gaten van tenminste 8 mm in de wand. Dan staat u de bij de gebruike boormaat behorende pluggen en draait u schroeven tot op 5 mm in de pluggen. Vervolgens hangt u de kap, door middel van de slobgaten over de schroefkoppen en trekt de schroeven aan.
b) Montage door middel van ophangbeugels. Dit setje is als accessoire apart leverbaar. Zie de waar bij geleverde instrukties.

B mm.	500	550	600	700	800	900	1000	1200
A mm.	468	518	568	668	768	868	968	1168

2.4 - Keuze afzuigen of cirkuleren

a) Afzuiigen:

Afhankelijk van het model is de kap uitgerust met een 100mm of 120~mm flens voor de aansluiting van een slang of buis. De opening welke Niet benut worden要去 met het meegeleverde deksel afgesloten worden. Voor deplaatsbepaling van het doorvoergat in de wand (achter-afvoer) of in het keukenkastje (boven.afvoer) gebruikt u de boormal. De schuifhendel in het ventilatorhuis schuift u maar links, dat is de positie «afzuiigen» (B). U gezruikt geen koolstofffilter.

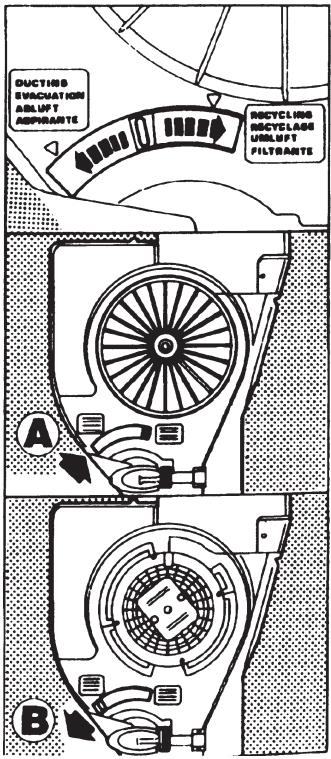

b) Cirkuleren:

Een eventuele aangesloten afvoerslang- of buis behoeft nicht verwijderd of afgesloten te worden. De aflsuiting maar buiten gebeurt inwendig zodia u de schruifhendel in het ventilatorhuis�n rechts schuift, dat is de positie «cirkuleren» (A). Ten behoeve van de geurverwijderingplaatst u een, als accessoire leverbaar, koolstofffilter op het ventilatorhuis. Afhankelijk van het model wordt het koolstofffilter levestigd door middel van een bajonetbevestiging (draaiende beweging) of door middel van een centra- le schroef.

2.5 - Elektrische aansluiting en contrôle van de werkung

1 - De waarschuwingen onder 2.2, 2.3, 2.4 en 2.5 en paragraaf 2 betreffende de veiligheid要去en nauwgezet in acht worden genomen.
2 - Wonneer de elektrische aansluiting eenmaal is uitgevoerd, moet worden nagegaan of de verlichting, de aanschakeling van de motor en het veranderen van de snugheid correct functioneren.

3 - HET GEBRUIK

3.1 - De bedieningsschakelaars op het bedieningspa-neel wijzen de weg vanzelf. Afhankelijk van het model is uw wasemkap uitgevoerd met twee ofmeer snugleden. Wij adviseren u omijdens het koken de hoogste snelheid te kiezen. Indien u de kap «cirkulerend» gezruikt, advi-seren wij u om na het koken de kap nog circa een half eer op een lagere of laagste snelheid in werkig te lately. De verlichting Aunt u onafhankelijk van het in werding�n van de kap in- of uitschakelen.
3.2 - Leest u nog even de punten 1.2, 1.5, 1.6 en 1.7.

4 - ONDERHOUD

Korrekt onderhoud bevordert de goede werkung van de kap en is voor de verilgheid op langere termijn belangrijk.

4.1 - Het filter

Het vetfilter bevindt zich, door veerstrippen vastgehouden, aan de binnenkant van het rooster. Omwille van brandveiligheid en goed werkings-rendement is het beslistoodzakelijk dat het vetfilter gewassen of verrangen worden. Wij wijzen er op dat zich ophopend vet in brand kan vliegen. In principe�n er drie soorten vetfilters. Afhankelijk van het model is uw wasemkap met een waarvan uitgerust. De andere soort is als accessoire leverbaar.

a) Een dun, cirka 1 mm, vetfilter van kunststofvezel mag Niet gewassen worden, maar moet u minstens iedere twee maanden verrangen. Soms zich deze filters voorzien "verzadigings-indikatoren"; dat+kunnen strepen of stippen+zijn die verkleuren zodra het filter vol raakt.
b) Een dik, cirka 10 mm, vetfilter van kunststof-vezel mag, in lauwarm water en wat wasmiddel, 5 tot 6 keer gewassen worden. Doet u dat in ieder geval minstens elke twee maanden. Op naturelijke wijze latent drogen voor u het in het rooster terugplaatst. Niet in de droogstrommel of over een radiator drogen. Een metaalvetfilter kunt u iedere maand rei-nigen met warm water en een huishoudschoon-maakmiddel of afwasmiddel. Reinigen in de afwasmachine is geen bezwaar. Goed latent drogen voor u het in het rooster terugplaatst.

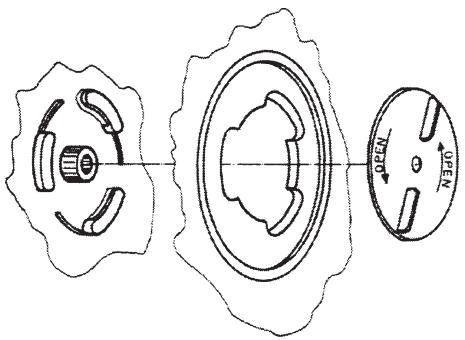

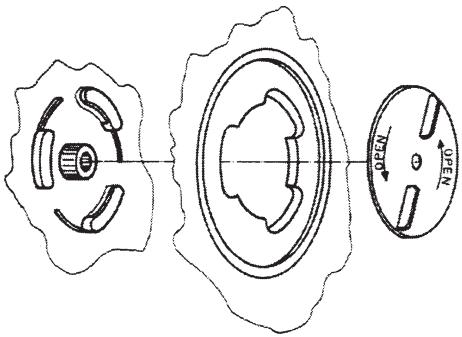

4.2 - Het koolstoffilter

Het koolstofffilter, wat u gebruikt indien u de kap "cirkulerend"That work, dient om geurente absorberen. Ook dit filter rakt op een geveven moment verzadigd met stoffen die zowel ut het voedsel als ut verbrandingsresten (gas) afkomstig zich. Door chemische reacties met het koolstof kunnen, bij verzadiging, gevaarlijke stoffen in het filter onstaan die zich in het vertrek kunnen verspreiden. Wij adviseren u dan ook dit filter, afhankelijk van hoe vaak u

de kap gebruikt, 2 tot 4 keer perJAar te verrangen. Bovendien werkt een vers filter uiteraard veel better dan een verzadigd filter.

4.3 - De verlichting

Afhankelijk van het model is uw wasemkap met een of twee verlichtingslampjesuitgerust. Neem, vór een lampje verrangt, even de steker uit het stopkontakt. Het verrangende lampje mag Niet groter in vermogen (watt) zichn dan op het typeplaatje (achterin de kap) staat aangegeven.

4.4 - Schoonmake

De buitenkant van de kap kurz u, maar behoefte, schoonmaken met lauwwarm water en een huishoudschoonmaakmiddel wat Niet krast. Neem, zeker als u ook de binnenkant gaat schoonmaken, eerst de steker uit het stopkontakt. Gebruik geen vrijnatte, maar een vochtige doek.
