CCC 61 X - Afzuigkap CORBERO - Gratis gebruiksaanwijzing en handleiding

Merk	Corbero
Model	CCC 61 X
Producttype	Afzuigkap
Gebruik	Huishoudelijk
Werkingsversies	Afzuigend (externe afvoer) en recirculerend (interne recirculatie)
Voeding	230 V ~ 50 Hz
Verlichting	Halogeenlamp 20 W max (G4) of gloeilamp 40 W max (E14)
Afzuigvermogen	Meerdere instelbare snelheden
Vetfilter	Metaal, wasbaar (vaatwasser mogelijk, kort programma lage temperatuur)
Koolstoffilter	Voor recirculatieversie, maximaal elke 4 maanden vervangen
Minimale veiligheidsafstand	60 cm voor elektrisch fornuis, 75 cm voor gas of hybride
Materiaal	Roestvrij staal (zichtbare delen)
Bevestiging	Aan de muur of onder kast (met bijgeleverde schroeven)
Buitenkant reinigen	Vochtige doek met neutraal vloeibaar reinigingsmiddel (geen alcohol of schuurmiddelen)
Onderhoud van filters	Minstens één keer per maand
Afvoertype	Bovenste uitgang B1 of achterste uitgang B2 (afhankelijk van installatie)
Bedieningspaneel	Bediening voor afzuigsnelheid en verlichting

Veelgestelde vragen - CCC 61 X CORBERO

Wat is de minimale afstand tussen de afzuigkap en het fornuis?

Voor een elektrisch fornuis is de minimale afstand 60 cm. Voor een gas- of hybride fornuis is deze 75 cm. Volg altijd de instructies van de fabrikant van het fornuis als deze een grotere afstand aangeven.

Hoe de afzuigkap en filters reinigen?

Reinig de buiten- en binnenkant van de afzuigkap minstens eenmaal per maand met een vochtige doek en een neutraal vloeibaar reinigingsmiddel. Gebruik nooit alcohol of schurende producten. De metalen vetfilters kunnen met de hand of in de vaatwasser worden gewassen (kort programma, lage temperatuur). De koolstoffilters worden niet gereinigd en moeten maximaal elke 4 maanden worden vervangen.

Hoe vervang ik de halogeenlampen?

Koppel eerst de afzuigkap los. Zorg ervoor dat de lampen koud zijn. Toegang tot de lamphouder, verwijder de bescherming met een kleine schroevendraaier. Vervang de lamp door een halogeenlamp 20 W max (G4). Raak de lamp niet met uw handen aan. Sluit de lampbehuizing door vastklikken.

Hoe installeer ik de afzuigkap in afzuigmodus?

De afzuigkap wordt geleverd met een bovenste luchtafvoer B1 en een achterste afvoer B2 (optioneel). Sluit het niet gebruikte gat af met de meegeleverde stop D. Als het bovenste gat gesloten is, druk stevig om het te openen. Zorg ervoor dat de selecteur voor afzuig-/recirculatiemodus (binnenin) in stand A (afzuigend) staat. Sluit het afvoerkanaal aan op de buitenlucht.

Hoe installeer ik de afzuigkap in recirculatiemodus?

Voor interne recirculatie moet u een koolstoffilter toevoegen (niet bij alle modellen meegeleverd). Installeer het filter in de afzuigkap (zie montage-instructies). Zet de selecteur in stand F (recirculerend). De afzuigkap zuigt lucht aan, het koolstoffilter absorbeert geuren en de lucht wordt in de ruimte teruggeblazen.

Wat te doen als de lampen niet branden?

Controleer eerst of de lampen goed in hun houder zitten. Als ze goed zitten maar niet werken, vervang ze dan door identieke modellen (halogeen 20W G4 of gloeilamp 40W E14). Als het probleem aanhoudt, neem dan contact op met de klantenservice.

Welk type koolstoffilter gebruiken en hoe monteer ik het?

Gebruik een koolstoffilter geschikt voor model CCC 61 X. De rechthoekige filters (S1, S2, S3) worden geïnstalleerd door de T-rand in de afzuigkap te steken en de voorste bevestigingen U vast te klikken. Voor het ronde filter plaatst u het in het midden, bedekt u het met het beschermrooster en draait u het met de klok mee om het te vergrendelen.

Hoe bevestig ik de afzuigkap aan de muur?

Gebruik de montage-sjabloon H indien meegeleverd om de gaten te boren. Zo niet, houd de afzuigkap tegen de muur en markeer de boorpunten. Plaats de pluggen J, dan de twee schroeven K in de bovenste gaten. Verwijder het rooster, hang de afzuigkap aan de twee schroeven, en plaats vervolgens de derde schroef L van binnenuit. Draai alle schroeven vast.

Waarom maakt mijn afzuigkap lawaai?

Abnormaal geluid kan worden veroorzaakt door vuile filters, een slechte bevestiging, of een voorwerp dat vastzit in de turbine. Controleer eerst of de vetfilters schoon en goed geplaatst zijn. Zorg ervoor dat de afzuigkap stevig aan de muur of kast is bevestigd. Als het geluid aanhoudt, neem dan contact op met een professional.

Hoe vervang ik het metalen vetfilter?

Open het rooster met behulp van de grendels P en haal het uit de bevestigingen R1 of R2. Als het filter zelfdragend is, trek de ontgrendelingsveren P4 naar achteren en verwijder het filter naar beneden. Was of vervang het filter. Monteer alles in omgekeerde volgorde.

GEBRUIKSAANWIJZING CCC 61 X CORBERO

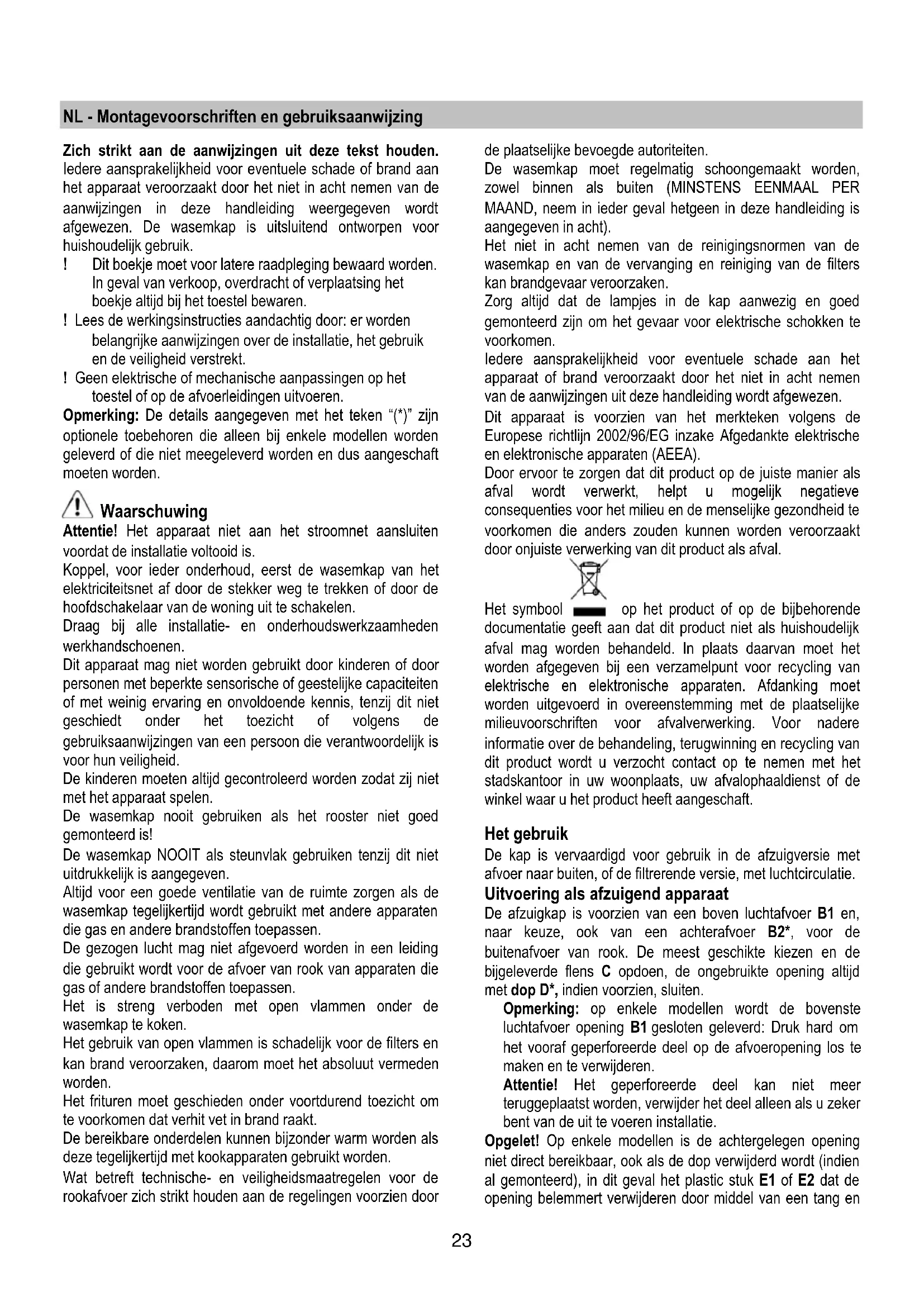

NL - Montagevoorschriften en gebruiksaanwijzing

Zich strikt aan de aanwijzingen uit deze tekst honden. Ledere aansprakelijkheid voor eventuele schade of brand aan het apparaat veroorzaakt door het Niet in acht nemen van de aanwijzingen in deze handleiding weergegeven worden afgewezen. De wasemkap isuitsuitend ontworpen voor huishoudelijk gebruik.

! Dit boekje要去 voor latere raadpleging bewaard worden. In geval van verkoop, overdracht of verplaatsing het boekje algijd bij het toestel bewaren.
! Lees de werkingsinstrumenties aandachtig door: er worden belangrijke aanwijzingen over de installmentie, het gebruik en de veiligheid verstrecht.
! Geen elektrische of mechanische aanpassingen op het toestel of op de afvoerleidingen uitvoeren.

Opmerking: De details aangegeven met het teken (^*) zijn optionele toebehoren die alleen bij enkele modellen worden geleverd of die Niet meegeleverd worden en dus aangeschaft要去en worden.

Waarschuwing

Attentie! Het apparaat Niet aan het stroomnet aansluiten voordat de installmente voltooid is.

Koppel, voor ieder onderhoud, eerst de wasemkap van het elektriciteitsnet af door de stekker weg te trekken of door de hoofdschakelaar van de woning uit te schakelen.

Draag bij alle installment- en onderhoudswerkzaamheden werkhandschoenen.

Dit apparaat mag Niet worden gebruikt door kinderen of door Personen met beperkte sensorische of geestelijkke capaciteiten of met weinig ervaring en onvoldoende kennis, tenzij dit nicht geschiedt onder het toezicht of volgens de gebruiksaanwijzingen van een persoon die verantwoordelijk is voor hun veiligheid.

De kinderen要去 algond gecontroleerd worden zatat zich niets met het apparaat spelen.

De wasemkap nooit gebruiken als het rooster nicht goed gemonteerd is!

De wasemkap NOoit als steunvlak gebruiken tenzij dit nicht uitdrukkelijk is aangegeven.

Altijd voor een goede ventilatie van de ruimte zorgen als de wasemkap tegelijkkertijd worden gebruikt met andere apparaten die gas en andere brandstoffen toepassen.

De gezogen luckt mag nicht afgevoerd worden in een leiding die gebruikt worden voor de afvoer van rook van apparaten die gas of andere brandstoffen toepassen.

Het is streng verboden met open vlammen onder de wasemkap te koken.

Het gebruik van open vlammen is schadelijk voor de filters en kan brand veroorzaken, waarom要去 het absolutut vermeden worden.

Het frituren moet geschieden onder voortdurend toezicht om te voorkomen dat verhit vet in brand raakt.

De bereikbare onderdelen können bijzonder warm worden als deze tegelijkertijd met kookapparaten gebruikt worden.

Wat betreft technische- en veiligheidsmaatregelen voor de rookafvoer zich strikt houden aan de regelingen voorzien door

deplaatselijke bevoegde autoriteiten.

De wasemkap要去 regelmatig schoongemaakt worden, zowel binnen als buiten (MINSTENS EENMAAL PER MAAND, neem in ieder geval hetgeen in deze handleiding is aangegeven in ache).

Het Niet in acht nemen van de reinigingsnormen van de wasemkap en van de verranging en reiniging van de filters kan brandgevaar veroorzaken.

Zorg algijd dat de lampjes in de kap aanwezig en goed gemonteerd zijn om het gevaar voor elektrische schokken te voorkomen.

ledere aansprakelijkheid voor eventuele schade aan het apparaat of brand veroorzaakt door het Niet in alot nemen van de aanwijzingen uit deze handleiding worden afgewezen.

Dit apparaat is voorzien van het merkteken volgens de Europese richtlijn 2002/96/EG inzake Afgedankte elektrische en elektronische apparaten (AEEA).

Door ervoor te zorgen dat dit product op de juiste manier als afval worden verwerkt, helpt u möglichn negatieve consequenties voor het milieu en de menselijk gezondheid te voorkomen die anders zonden+kennen worden veroorzaakt door onjuiste verwerking van dit product als afval.

Het symbolism op het product of op de bijbehorende documentationie geeft aan dat dit product Niet als huishoudelijk afval mag worden behandeld. In plaats waarvan要去 het worden afgegeven bij een verzamelpunt voor recycling van elektrische en elektronische apparaten. Afdanking要去 worden uitgevoerd in overeenstemming met deplaatslijke milieuvoorschriften voor afvalverwerking. Voor nadere informatatie over de behandeling, terugwinning en recycling van dit product worden u verzocht contact op te nemen met het stadskantoor in uw woonplaat, uw afvalophaaldienst of de winkel waar u het product heeft aangeschaft.

Het gebruik

De kap is vervaardigd voor gebruik in de afzuigversie met afvoer maar buiten, of de filtrerende versie, met luchtcirculatie.

Uitvoering als afzuiigend apparatus

De afzuigkap is voorzien van een boven luchtafvoer B1 en, waar keuze, ook van een achterafvoer B2^* ,oor de buitenafvoer van rook. De meest geschikte kiezen en de bijgeleverde flens C opdoen, de ongebruekte opening altijd met dop D*, indien voorzien, sluiten.

Opmerking: op enkele modellen worden de bovenste luchtafvoer opening B1 gesloten geleverd: Druk hard om het vooraf geperforeerde deel op de afvoeropening los te makeen en te verwijdenen.

Attentie! Het geperforeerde deel kan nicht meer谈起geplaatst worden, verwijder het deel alleen als u zeker bent van de uit te voeren installmentie.

Opgelet! Op enkele modellen is de achtergelegen opening Niet direct bereikbaar, ook als de dop verwijderd worden (indien al gemonteerd), in dit geval het plastic stuk E1 of E2 dat de opening belemmert verwijderen door middel van een tang en

een mesje. Controlleren dat de keuzeschakelaar zuig-/filterfunctie (binnen de afzuiigkap) G op de zuigfunctie (A) is afgesteld.

De modellen zonder afzuigmotor werken alleen als apparaten met afvoer van de lucht maar buiten, en moeten worden verbonden met een perifere afziguunit (niet meegeleverd). De instructies voor de aansluiting worden met de perifere afziguunit geleverd.

Het installeren

De minimum afstand tussen het kookvlak van het fornuis en het laagste deel van de afzuigkap mag Niet onder de 60cm liggen, in geval van een elektrisch fornuis en 75cm in geval van een gas- of gemengd fornuis.

Indien in de installmentie-aanwijzing van het gaskooktoestel een grotere afstand worden aangegeven要去 hiermee rekening worden gezogen.

Elektrische aansluiting

De netspanning moet corresponderen met de spanning die vermeld worden op het etiket met eigenschappen, aan de binnenkant van de wasemkap. Als de wasemkap een stekker heeft, moet deze in een stopcontact worden gestoken dat voldoet aan de geldende voorschriften op een, ook na de installmentie, goed bereikbare plaats. Heeft de kap geen stekker (rechtstreekse verbinding met het net) of is deze, ook na de installmentie, Niet goed te bereiken, dan要去 er een tweepolige schakelaar worden geplaatst die volledige ontkoppeling van het net garandeert in het geval van een overspanning van klasse III, in overeenstemming met de installmentie normen.

Attentie! Alvorens de wasemkap waar aan het voedingsnet aan te sluiten controllerer of deze goed functioneert, controllerer.altijd of de voedingskabel goed gemonteerd is.

Montage

De afzuiigkap kan aan de wand of aan de onderkant van een hangvakje bevestigd worden; gebruik de mal H, indien bijgesloten, om op de juiste afstand de openings te make, zo Niet doe de afzuiigkap gegen de wand of aan de onderkant van het hangvakje en geef aan met een potlood de uit te voeren openings.

Bevestiging aan de wand - De sluitingsstukken J aan de wand bevestigen in de uitgevoerde openings en de twees schroeven K in de bovenste openingsen. Het rooster verwijderen en de kap aan de 2 schroeven vastmaken, tenslotte vanuit de binnenkant de derde schroef L invoeren en alle schroeven aandraaien.

Bevestiging aan het hangvakje - De kap met 4 schroeven M vanuit de binnenkant van het hangvakje bevestigen.

Werking

De kap is voorzien van een bedieningspaneel met een schakelaar voor de snelheid van afzuiging en een schakelaar voor de verlichting van het fornuis. In geval van een sterkere damp concentratie een hogere zuigkracht gebruiken.

We raden aan de afzuigkap 5 Minutes voordat men begint te koken aan te doen en deze nog voor ongeveer 15 minutes nadat men beeindigt heeft aan teLATen.

Altijd de dampverzamelaars N^* openen.

Indien het product voorzien is van een elektrisch of mechanisch geactiveerde klep, dienen de aanwezige knoppen en/of toetsen en/of hendels voor de bediening van de lichten en voor de opening en sluiting van de klep.

Onderhoud

Attentie! Koppel, voor ieder onderhoud, eerst de wasemkap van het elektriciteitsnet af door de stekker weg te trekken of door de hoofdschakelaar van de woning uit te schakelen.

Schoonmaak

De kap要去 regelmatig schoon gemaatk worden, zowel binnen als buiten (tenminste metdezelfde regelmaat waarmee de vetfilters gereinigd worden). Gebruik voor het reinigen een doek die u vochtig maakt met een beetje neutraal vloeijaar reinigingsmiddel. Gebruik geen producten die schuurmiddelen bevatten.

GEEN ALCOHOL GEBRUIKENI

Attentie: Als u deze aanwijzingen m.b.t. reiniging van het apparaat en verranging resp. reiniging van de filters nicht opvolgt, kan dat tot brand leiden. Deze aanwijzingen beslist opvolgen!

De fabrikant is Niet aansprakelijk voor schade aan de motor of schade t.g.v. brand die het gevolg zijn van ondeskundig onderhoud of Niet opvolgen van de bovengenoemde veiligheidsvoorschriften.

Vetfilter

Houdt de vetdeeltjes vast.

Indien binnen een steunrooster geplaatst dan kan deze een van de volgende types zijn:

papieren filter deze要去enkeirende maandervangen worden of wonneer de bovenkant ervan van kleur verandert, alsdekleuruit het roosterzichtbaaris.

sponzen filter deze moet met warm zeepwater een keer in de maand gewassen worden en om de 5/6 wasbeurten verrangen worden.

metalen filter deze要去 een koer in de maand gereinigd worden met Niet agressieve schoonmaakmiddelen, met de hand of in de vaatwasmachine met lage wastemperatuur en een korte wascyclus. Door hem in de vaatwasmachine te wassen kan het metalen vetfilter ontkleuren, maar dit is nicht van invloed op de eigenschappen, die beslist Niet veranderen. Om de vetfilter te bereiken het rooster openen door middel van de haken P en uit de sluitingen R1 of R2 verwijderen.

Het zichdragsende metalen vetfilter heeft geen steunrooster, om het filter te verwijderen de sluitingsveren P4aar achteren trekken en het filter maar beneden toe verwijderen.

Koolstofffilter (alleen voor filterend apparaat) Houdt de lastige kookgeuren vast.

De verzadiging van de koolstofffilter vindtplaats na een min ofmeer geprolongeerd gebruik en hangt af van het soort koken en de regelmaat waarmee de vetfilter worden gewassen. In ieder geval moet de filter minstens om de 4 maanden verrangen worden.

Het kan NIET gewassen of opniewe gebrukt worden

De filter kan van de volgende types zijn:

Montage (S1 of S2): de weiterijde T invoeren en aan de voorkant (U) vastmaken.

Montage (S3): De deksel W verwijderen door de knuppen O 90^ te draaien.

Het koolstofmatje in de waarvoort bestemde ruimte plaatsen en bevestigen door de knop O 90^ te draaien, de deksel sluiten.

Voor de demontage in de tegengestelde volgorde handelen.

Rond (V1-V2-V3- verschillende modellen):

Bajonetsluiting in het middenplaatsen ter bedekking van het rooster dat dient als bescherming van de motor, zorgen dat de verwijspunten X1 of X2 of X3 op de koolstofffilter overeenkomen met de punten Y1 of Y2 op de leiding, daarna met de klok meedraaien; in geval van demontage in de tegengestelde richting draaien, indien van lipje Z voorzien dit van te vorenlichtjes omhoog doeen.

Vervanging lampjes

Sluit de stroom af.

Attentie! Alvorens de lampjes aan te raken controllerer eerst of ze koud+zijn.

Lamp vervang 40W - Het kapotte lampje losdraaien en verrangen met ovaal witgloeiend lampje max. 40W E14. Het rooster verwijderen om het lampje te bereiken.

Halogeenlamp verranging - Open de lampruinte - haal de bescherming weg door het op te lichten met eenkleine schroevendraaier of ieits dergelijks.

Vervang het kapotte lampje. Gebruik alleen halogeenlampjes van 20W max (G4), en zorg ervoor dat u hen Niet met de blote hand aanraakt. Sluit de lampenkap wee (klikt op+zijn plaats).

Als de verlichting Niet werkt, controlleren dan of de lampjes goed op hunplaats zitten alvorens de assistentiedienst te bellen.
