BEDIENUNGSANLEITUNG EX60B CORBERO

4.4- Nettoyage nee nee ernrnnnrre 20 ALLGEMEINES 21 SICHERHEITSHINWEISE MONTAGE es 27 ss BR Elektrischer AnschluB und Funktionskontrolle RE] Bedienung Umluft Wartung .

1 - Fettfilter Dee Dee ee 24

2 - Aktiv-Kohlefilter (beim Kundendienst oder im Zubehürhandel erhältlich] re 25

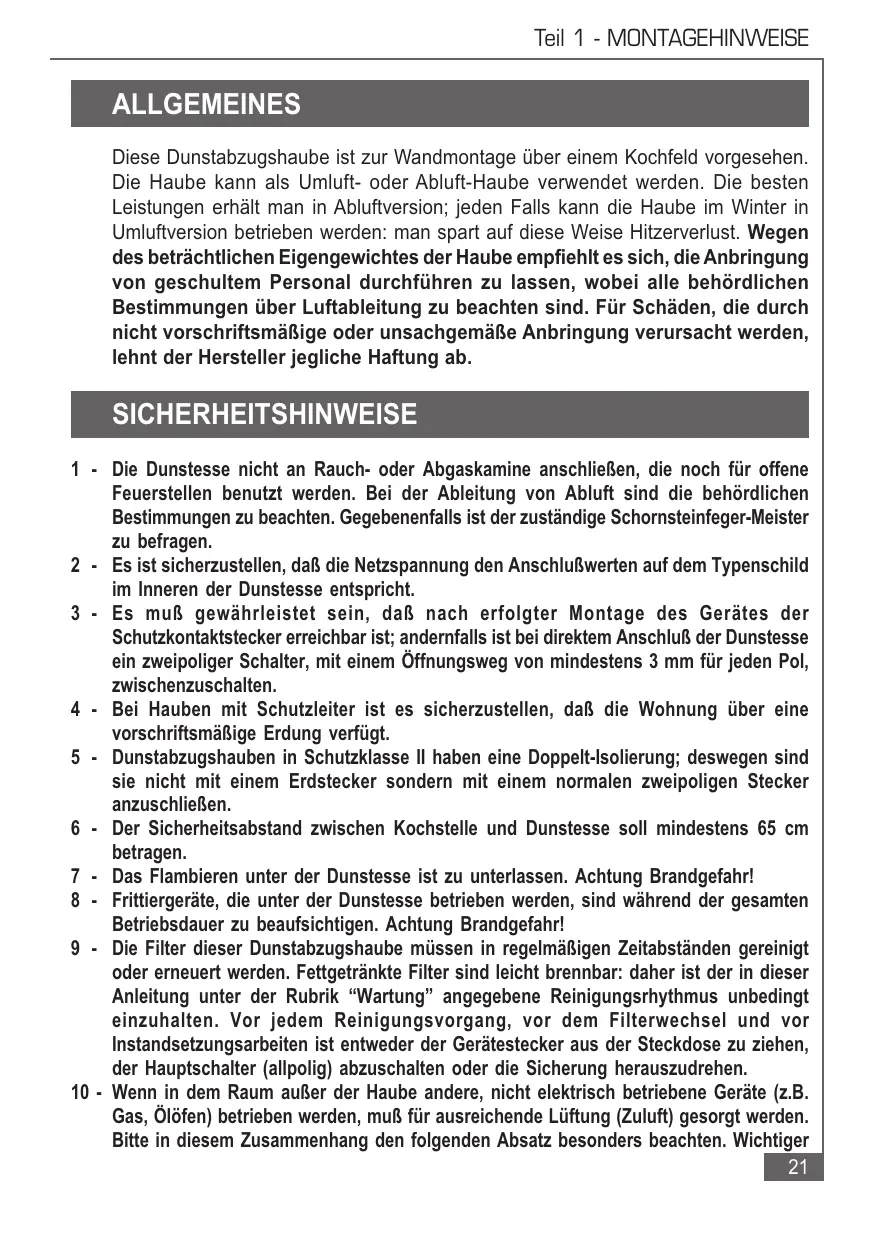

Teil 1 - MONTAGEHINWEISE ALLGEMEINES Diese Dunstabzugshaube ist zur Wandmontage über einem Kochfeld vorgesehen. Die Haube kann als Umluft- oder Abluft-Haube verwendet werden. Die besten Leistungen erhält man in Abluftversion; jeden Falls kann die Haube im Winter in Umiluftversion betrieben werden: man spart auf diese Weise Hitzerverlust. Wegen des beträchtlichen Eigengewichtes der Haube empfiehlt es sich, die Anbringung von geschultem Personal durchführen zu lassen, wobei alle behôrdlichen Bestimmungen über Luftableitung zu beachten sind. Für Schäden, die durch nicht vorschriftsmäRige oder unsachgemäke Anbringung verursacht werden, lehnt der Hersteller jegliche Haftung ab. SICHERHEITSHINWEISE Die Dunstesse nicht an Rauch- oder Abgaskamine anschlieRen, die noch für offene Feuerstellen benutzt werden. Bei der Ableitung von Abluft sind die behôrdlichen Bestimmungen zu beachten. Gegebenenfalls ist der zuständige Schornsteinfeger-Meister zu befragen.

2 - Esist sicherzustellen, daB die Netzspannung den AnschluBwerten auf dem Typenschild

im Inneren der Dunstesse entspricht.

3- Es muR gewährleistet sein, da nach erfolgter Montage des Gerätes der

Schutzkontaktstecker erreichbar ist; andernfalls ist bei direktem AnschluR der Dunstesse ein zweipoliger Schalter, mit einem Ôffnungsweg von mindestens 3 mm für jeden Pol, zwischenzuschalten.

4 - Bei Hauben mit Schutzleiter ist es sicherzustellen, da die Wohnung über eine

vorschriftsmäkige Erdung verfügt.

5 - Dunstabzugshauben in Schutzklasse Il haben eine Doppelt-Isolierung; deswegen sind

sie nicht mit einem Erdstecker sondern mit einem normalen zweipoligen Stecker anzuschlieñen.

6 - Der Sicherheitsabstand zwischen Kochstelle und Dunstesse soll mindestens 65 cm

7 - Das Flambieren unter der Dunstesse ist zu unterlassen. Achtung Brandgefahr!

8 - Frittiergeräte, die unter der Dunstesse betrieben werden, sind während der gesamten

Betriebsdauer zu beaufsichtigen. Achtung Brandgefahr!

9 - Die Filter dieser Dunstabzugshaube müssen in regelmäRigen Zeitabständen gereinigt

oder erneuert werden. Fettgetränkte Filter sind leicht brennbar: daher ist der in dieser Anleitung unter der Rubrik “Wartung” angegebene Reinigungsrhythmus unbedingt einzuhalten. Vor jedem Reinigungsvorgang, vor dem Filterwechsel und vor Instandsetzungsarbeiten ist entweder der Gerätestecker aus der Steckdose zu ziehen, der Hauptschalter (allpolig) abzuschalten oder die Sicherung herauszudrehen.

40 - Wenn in dem Raum auBer der Haube andere, nicht elektrisch betriebene Geräte (z.B.

Gas, Ôlôfen) betrieben werden, muê für ausreichende Lüftung (Zuluft) gesorgt werden. Bitte in diesem Zusammenhang den folgenden Absatz besonders beachten. Wichtiger [ 21

Teil 1 - MONTAGEHINWEISE Hinweis für den Abluftbetrieb Bei gleichzeitigem Betrieb einer Dunstabzugshaube und einer raumluftabhängigen Feuerstätte (wie z.B. gas-, ôl oder kohlebetriebene Heizgeräte, Durchlaufer-hitzer, Warmwasserbereiter) ist Vorsicht geboten, da beim Absaugen der Luft durch die Dunstabzugshaube dem Aufstellraum die Luft entnommen wird, die die Feuerstätte zur Verbrennung benûtigt. Ein gefahrloser Betrieb ist môglich, wenn bei gleich-zeitigem Betrieb von Haube und raumluftabhängiger Feuerstätte im Aufstellraum der Feuerstätte ein Unterdruck von hôchstens 0,04 mbar erreicht wird und damit ein Rücksaugen der Feuerstättenabgase vermieden wird. Dies kann erreicht werden, wenn durch nicht ver-schlieRbare Offnungen, z.B. Türen, Fenster, Zuluft/Abluftmauerkästen oder andere technische Manah-men, wie gegenseitige Verriegelung o.ä., die Verbren- nungsluft nachstrômen kann. Anmerkung: Bei der Beurteilung muR immer der gesamte Lüftungsverbund der Wohnung beachtet werden. Bei Betrieb von Kochgeräten, z.B. Koch-mulde und Gasherd, wird diese Regel nicht angewendet. Im Zweifelsfalle muR der zuständige Schornsteinfe-germeister zu Rate gezogen werden. Wenn die Dunstabzugshaube im Umluftbetrieb - unter Verwendung eines separat zu beschaffenden Aktiv-kohlefilters - verwendet wird, ist der Betrieb ohne Einschränkung môüglich. Abluft: Der Abluftkanal darf nur an einen Luftschacht an-geschlossen werden (nicht an einen noch benutzten Kamin!) oder sollte direkt ins Freie führen. Der Weg des Abluftkanals von der Dunstabzugshaube bis zum Luftschacht sollte nicht mehr als 4-5 Meter betragen und môglichst gerade verlegt werden. Ist der Weg länger oder mit mehreren Bogen versehen, kann eine erhebliche Verschlechterung der Luftleistung die Folge sein. Bei Reduzierung des Abluft Querschnitts, z.B. durch Kleinere Flachkanalsysteme, tritt gleichfalls eine erhebliche Verschlechterung der Luftleistung sowie ein Anstieg der Geräuschbildung ein. Es wird daher in solchen Fällen die Installation von Umluftgeräten empfohlen. MONTAGE a) Wandmontage Unter Verwendung der jeder Haube beiliegenden Bohrschablone werden zwei 8 mm Dübel eingesetzt und die Schrauben 4,2 x 44,4 mm eingedreht (Abstand von Schraubenkopf zur Wand ca. 5 mm). Das Fettfiltergitter der Dunstabzugshaube (nach Betätigen der seitlichen Kunststoffschieber zur Gerätemitte hin) abklappen und herausnehmen. Die Dunstabzugshaube unter Benutzung der an der Rückwand angeordneten “Schlüssellôcher” an den Wandschrauben einhängen und diese sodann festdrehen (B). Einige Geräteversionen sind mit zusätzlichen Wandbefestigungslaschen ausgestattet (Mehrpreis). Diese Laschen kônnen unter Verwendung von Dübeln und Schrauben an der Wand befestigt werden, und die Dunstabzugshaube kann eingehangen werden. Der beiliegende Arretierungswinkel wird nach dem Einhängen der Haube hinten oben, im Winkel am Gerät und an der Wand anliegend angeschraubt. Dadurch wird unbeabsichtigtes “Ausheben” der Dunstabzugshaube vermieden (A).

Teil 1 - MONTAGEHINWEISE b) Schrankmontage In der Haubenoberseite sind mehrere Bohrungen eingearbeitet, die eine Befestigung unter Hängeschränken ermôglichen. Nach dem Anbringen der entsprechenden Bohrungen an der Schrankunterseite (Bohrschablone verwenden), kann die Haube unter Verwendung der beiliegenden À Schrauben mit dem Schrank verschraubt werden Während der Montage muR die Dunstabzugs-haub nach unten abgestützt werden. c) Montage Abluftführung Bei Ablufthauben muR zusätzlich ein Abluftrohr vom Luftaustritt am Gerät nach auRen verlegt werdei (Material im Handel erhältlich). Die Dunstabzugshaub ist mit einem Luftabgang nach hinten und nach obei versehen. Durch Austauschen der VerschluBscheibe und des Luftstutzens kann beliebig die gewünschte Geräteôffnung für den Luftabgang gewählt werden Scheibe und Stutzen kônnen durch ein Drehbewegung aus den Gehäuseausschnitte genommen und umgekehrt wieder eingesetzt werden. Sofern das obere Gehäuseloch als Luftabgang benutz! wird, muR im Boden des Hängeschrankes analog ei runder Ausschnitt in den Schrankboden gesäg werden, wiederum unter Benutzung der Bohrschablone. d) Montage bei Umluft Bei Hängeschränken von mehr als 35 cm Tiefe muR darauf geachtet werden, da die Haube so weit nach vorn angeschraubt wird, daR die vorderen Luftschlitze in der Haubenoberseite frei vor der Schranktüre liegen, damit die Umluft ungehindert in den Raum zurückstrômen kann. Bei Umlufthauben müssen die beim Kundendienst oder im Zubehürhandel erhältlichen Aktivkohlefilter innerhalb des Gerätes einge-setzt werden. Elektrischer Anschlu8 und Funktionskontrolle a) Für den AnschluR an das 220-Volt-Wechselstromnetz ist die Dunstabzugshaube mit einem festmontierten Kabel und einem Schutzkontaktstecker versehen. Der Gesamtanschlu8wert (Motor und Beleuchtung) ist dem Typenschild zu entnehmen. Die in der Montageanleitung besonders hervorgehobenen Sicherheitshinweise, insbesondere die Punkte 2, 3, 4 und 5 von Abschnitt sind strengstens zu beachten. b)Nach Durchführung des elektrischen Anschlusses wird die Funktionskontrolle bezüglich Beleuchtung, Einschalten des Motors und Wechseln der Schaltstufen durchgeführt.

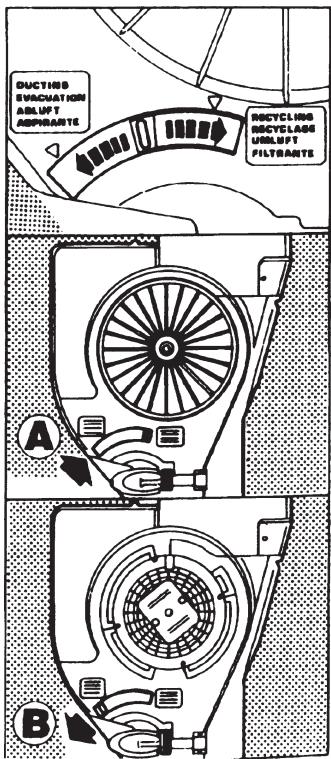

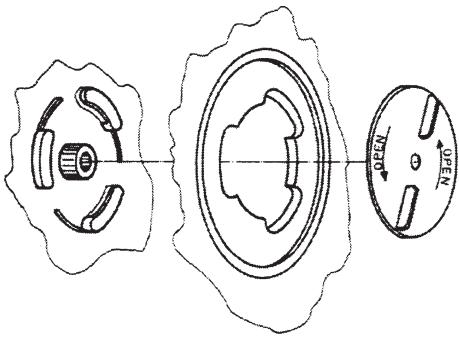

Tei il 2 - GEBRAUCHS- UND WARTUNGSHINWEISE Bedienung Das Bedienungselement (Schalter) besitzt folgende Funktionen: Position 0 - LICHT AN-AUS Position 1 - kleine Gebläsestufe Position 2 - mittlere Gebläsestufe (nur bei 3 stufigen Hauben) Position 3 - gro8e Gebläsestufe Die Beleuchtung kann unabhängig vom Gebläsebetrieb ein- und ausgeschaltet werden. Der Gebläsebetries kann nur mit eingeschaltetem Licht erfolgen. Einstellung Abluft - Umluft Fettfiltergitter nach Betätigen der Kunststoffschieber zur Gerätemitte hin herunterklappen. Am Gebläsekasten befindet sich hinten ein Umlenkhebel, der jeweils zum Links- oder Rechtsanschlag geschwenkt werden kann. Beide Positionen sind mehrsprachig, unter anderem auch mit UMLUFT und ABLUFT beschriftet. Umiluft Achtung: Umluftgeräte benôtigen einen, oder mehrere (2 motorige Geräte benôtigen zwei Filter) Aktivkohle-Rundfilter. Diese Aktivkohlefilter müssen, wenn sie nicht bei bestimmten Geräten werkseitig beigefügt sind, beim Kundendienst oder im Zubehôrhandel erworben werden. Einsetzen des Aktivkohlefilter: Fettfilter herunterklap-pen. Aktivkohlefilter unter Benutzung der Rändel-schraube oder durch Einrasten der Bajonettscheibe vor dem Motor-Luftgitter einsetzen. Wartung Die Dunstabzugshaube bedarf keiner besonderen Wartung. Die Filter jedoch müssen zur Aufrechterhaltung der Funktion des Gerätes und aus Sicherheitsgründen in regelmäkigen Abständen erneuert werden.

Die Filtermatte wird gesamtflächig am Filtergitter durch Klammern befestigt. Im Urzustand ist diese Matte hoch wärmebeständig durch Verwendung schwer entflammbarer, selbstverlôschender Materialien. Die Filtermatte hält beim LuftdurchfluR der in Betrieb befindlichen Haube Schwebestoffe, wie Staub und Fettpartikel zurück. Dabei wird die Matte mehr und mehr gesättigt, so daR sie zur Wiederherstellung der ursprünglichen Leistung von Zeit zu Zeit gereinigt bzw. erneuert werden muR. Es sind verschiedene Arten von Filtermatten erhältlich: a) Flachfilter mit aufgedrucktem Sättigungs-indikator Dieser Mattentyp ist mit einem Raster aus roten Punkten bedruckt. Bei fortschreitender Sättigung mit Fettstoffen färbt sich die gesamte Filterfläche von den Punkten aus- gehend ein. Sobald eine geschlossene Ein-färbung der Matte vorliegt, muR diese

Teil 2 - GEBRAUCHS- UND WARTUNGSHINWEISE gegen eine neue Filtermatte beim Kundendienst oder (im Zubehôrhandel erhältlich) ausge-tauscht werden. Die gesättigte Matte kann nicht durch Auswaschen regeneriert und erneut benutzt werden. b) Kunststoffaser-Filtermatte (Dicke ca. 10 mm) Eine solche Matte kann regeneriert werden und soll mindestens alle 2 Monate unter Zusatz von warmem Wasser und mildem Spülmittel ausgewaschen werden. Danach leicht auspressen und bei maximal 40° C trocknen lassen. Lebensdauer: ca. 4-5 Waschvorgänge. Danach ist die Matte durch eine neue, im Zuberhôrhandel erhältliche auszutauschen. c) Mehrlagiger Metallfilter Auf Anfrage lieferbar. Wird in gleicher Weise angebracht, wie Textil- oder Kunstfa- sermatten. Metallfilter kônnen praktisch unbegrenzt regeneriert werden. Auswaschen ist sowohl in der Spülmaschine als auch von Hand (unter Zusatz von heifem Wasser und herkômmlichen Haushalts-Spülmitteln einweichen und auswaschen) môglich. Austausch (Reinigung) der Filtermatte (des Metallfilters) Abnehmen des gesamten Fettfiltergitters vom Gerät. Feder-Haltebügel abnehmen, gesättigte Fettfiltermatte herausnehmen (evil. wie oben beschrieben reinigen) und neue (bzw. gereinigte) Matte (eventuelle Bedruckung in Richtung Metallgitter) einlegen. Feder-Haltebügel hinter den Abkantungen festklemmen. Gitter wieder einsetzen.

2 - Aktiv-Kohlefilter (beim Kundendienst oder im Zubehôrhandel erhältlich)

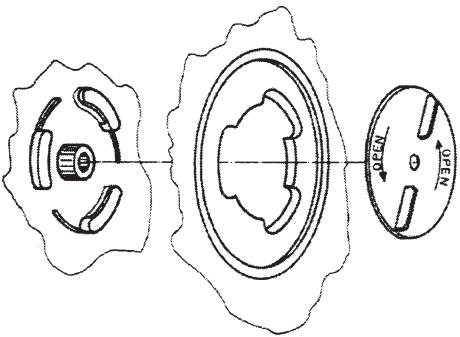

Der Aktivkohlefilter wird bei Umlufthauben vor dem LufteinlaRigitter des Motors (oder beider Motore, bei zweimotorigen Geräten) montiert. Aktivkohle hat die Aufgabe Geruchsstoffe zu absorbieren, also zurückzuhalten. Die durch den Fettfilter vorgereinigte und von Fett und Staub gereinigte Luft wird beim Durchstrômen der Aktivkohle von Geruchsstoffen gereinigt. Die gute Abscheide-Wirkung ist unter anderem von nicht zu groRer Luftgeschwindigkeit abhängig, weshalb Umlufthauben vorzugsweise mit kleiner oder mittlerer Gebläsestufe betrieben werden sollten. Auch die Aktivkohle ist nach gewisser Zeit gesättigt und muR gegen eine neue Aktivkohle-Kassette ausgewechselt werden. Regenerierung und Wiederverwendung ge-brauchter Aktiv-Kohle ist nicht môglich. Austausch der Aktiv-Kohle Nach dem Ôffnen des Fettfiltergitters ist der Aktivkohlefilter zugänglich. Mittelschraube lôsen (oder Bajonettverschluss unter Linksdrehung ôffnen) und gebrauchter Kohlefilter entfernen. Neuen Kohlefilter in umgekehrter Reihenfolge einsetzen.

Teil 2 - GEBRAUCHS- UND WARTUNGSHINWEISE Achtung: eventuelle Schutzfolie an neuer Aktivkohle-Kassette unbedingt vor dem Einsetzen entfernen, da sonst kein LuftdurchlaR môglich ist. Allgemeines: Ein Nachlassen der Filterwirkung (Einfärbung der Fettfiltermatte, oder Nachlassen der Geruchsbeseitigung durch die Aktivkohle) beeinträchtigt die Leistung der Dunsthaube. Volle Funktion kann immer nur bei einwandfreien, aufnahmefähigen Filtern erreicht werden. Daher: Filterwechsel regelmäkig durchführen, um gleichbleibend gute Funktion zu erhalten. Durch fetigetränkte Filter besteht Brandgefahr. Wechsel- bzw. Reinigungsrhythmus für Filter: a) Fettfilter: Nach kompletter violetter Einfärbung der Matte, oder, wenn Filtermatten ohne Sättigungsindikator verwendet werden sollten, mindestens alle 2 Monate. b) Aktivkohle: Bei Nachlassen der Filterwirkung, mindestens jedoch alle 6 Monate.
