Tipo de produto	Coifa aspirante
Marca	CORBERO
Modelo	EX60B
Largura	600 mm (conforme gabarito de perfuração)
Profundidade	Aproximadamente 500 mm (estimativa)
Altura mínima sob móvel	65 cm acima do plano de cozimento
Instalação	De parede ou sob móvel
Modos de funcionamento	Evacuação externa ou recirculação (com filtro de carvão)
Alimentação elétrica	230 V ~ 50 Hz (verificar a placa de características)
Potência do motor	Não especificada, mas várias velocidades
Iluminação	Lâmpada substituível (mesmo tipo e potência)
Velocidades de sucção	3 velocidades (alta, intermediária, baixa)
Filtro de gordura	Tipo metálico multicamadas lavável na máquina de lavar louça
Filtro de carvão	Opcional para recirculação, substituição a cada 3 meses
Diâmetro de conexão	100 mm ou 120 mm conforme modelo
Classe elétrica	Classe II (isolamento duplo) ou com terra conforme versão
Manutenção	Limpeza externa com detergente neutro, filtro de gordura mensal
Segurança	Distância mínima 65 cm, não flambar, vigilância de fritura
Comprimento do cabo de alimentação	Aproximadamente 1,5 m (estimativa)
Nível sonoro	Não especificado

Perguntas frequentes - EX60B CORBERO

Como instalar a coifa CORBERO EX60B na parede ?

Use o gabarito de perfuração fornecido para fazer dois furos de 8 mm na parede. Insira as buchas e aparafuse parcialmente dois parafusos 4,2 x 44,5 mm deixando 5 mm de folga. Pendure a coifa pela grade aberta, depois aperte os parafusos definitivamente por dentro.

Qual é a distância mínima entre a coifa e a placa de cozimento ?

A distância mínima de sobre tensão é de 65 cm entre o plano de cozimento e a parte inferior da coifa. Respeite essa distância para evitar qualquer risco de superaquecimento.

Como limpar o filtro de gordura da minha coifa ?

Abra a grade, solte as travas metálicas e remova o filtro. Para um filtro metálico multicamadas, lave-o na máquina de lavar louça ou em água morna com detergente neutro. Deixe secar antes de recolocar. Limpe-o todos os meses.

Quando é necessário substituir o filtro de carvão ativado ?

O filtro de carvão ativado deve ser substituído a cada três meses para garantir uma boa absorção de odores. Para trocá-lo, abra a grade, desparafuse o botão central e gire o filtro no sentido anti-horário para soltar o encaixe.

Posso usar a coifa em modo de recirculação sem conduto externo ?

Sim, a coifa pode funcionar em modo de recirculação. Posicione a alavanca de conversão na posição filtrante (símbolo A) e instale o filtro de carvão ativado. A coifa pode permanecer conectada a um conduto interno para a saída de ar filtrado.

O que fazer se a iluminação da coifa não funcionar mais ?

Abra a grade de sucção, verifique se a lâmpada está bem rosqueada. Se ainda não acender, substitua-a por uma lâmpada do mesmo tipo e potência.

Quais são as instruções de segurança importantes ?

Nunca flambar alimentos sob a coifa. Monitore as frituras continuamente. Antes de qualquer manutenção, desconecte o aparelho. Conecte a coifa com um interruptor bipolar. Verifique se a tensão da rede corresponde à da placa de características.

Como ajustar a velocidade de sucção ?

O interruptor da coifa permite ligar e ajustar as velocidades. Use a velocidade alta para fortes concentrações de vapores, a velocidade intermediária para uso normal e a baixa para manutenção de ar limpo com baixo consumo.

Posso instalar a coifa sob um móvel não perfurado ?

Sim. Abra a grade, coloque a coifa contra a base do móvel e aparafuse por dentro diretamente na madeira com parafusos 3,5 × 16 mm (não fornecidos). Se um gabarito for fornecido, siga suas instruções para uma perfuração precisa.

O que fazer em caso de acúmulo de gordura no filtro ?

Um acúmulo de gordura reduz o rendimento e apresenta risco de incêndio. Limpe o filtro de gordura regularmente conforme o tipo: filtro metálico todos os meses, filtro sintético a cada 2 meses (lavável), filtro fino a substituir a cada 2 meses.

MANUAL DE UTILIZADOR EX60B CORBERO

2.1 - Abertura e remoção da greha de aspiração 38
2.2 - Instalação por baixo do|móvel suspensor 38
2.3 - Instalação na parede 38
2.4 -Escolha da versao 39
2.5 - Ligação eletrica e controlo do controle 39

3 - FUNCIONAMENTO 40

4 - MANUTENÇÃO E LIMPEZA 40

4.1 - Filtro antigordura 40
4.2 - Filtro a carvao activo 41
4.3 - Illuminação 41
4.4 - Limpeza 41

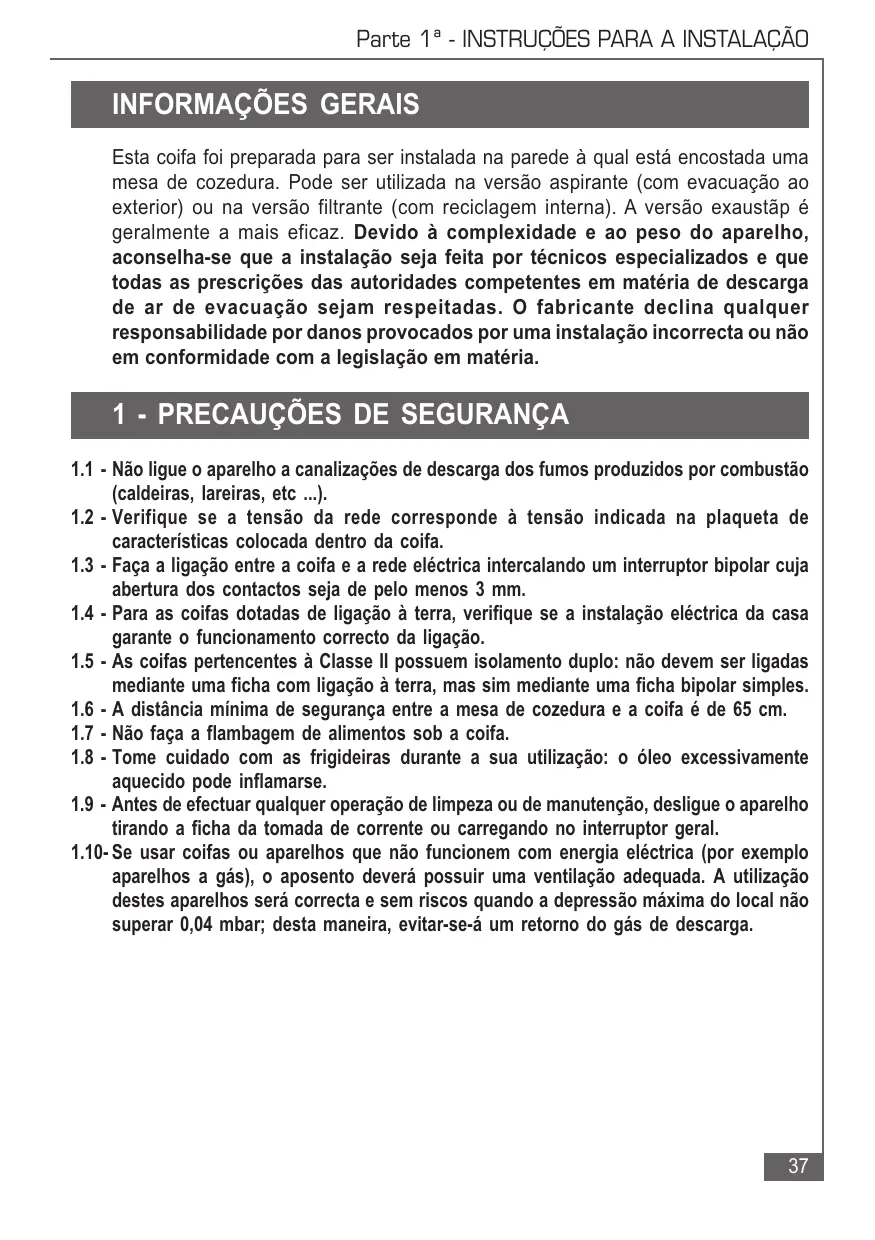

GENERALITA

Esta coifa foi preparada para ser instalada na parede à qual está encostada uma mesa de cozedura. Pode ser'utilizada na versão aspirante (com evacuação ao exterior) ou na versão filtrante (com reciclagem interna). A versão exaustap é geralmente a mais eficaz. Devido à complexidade e ao peso do aparelho, aconselho-se que a instalação sera feita por tecnicos especializados e que todas as prescrições das autoridades competentes em materia de descarga de ar de evacuação sejam respeitadas. O fabricante declina qualquer responsabilité por danos provocados por uma instalação Incorrecta ou não em conformidade com a leiisilação em materia.

1 - PRECAUÇÉS DE SEGURANÇA

1.1 - Não ligue ou aparecido a canalização de descarga dos fumes produzidos por combustão (caldeiras, lareiras, etc ...).
1.2 - Verifique se a tensão da rede corresponde à tensão indicada na plaqueta de caractéristicas colocada dentro da coifa.
1.3 - Faça a ligação entre a coifa e a rede elétrica intercalando um interruptor bipolar cuja abertura dos contactos sera de pelo menos 3 mm.
1.4 - Para as cofas dotadas de ligaçao a terra, verifique se a instalacao eletrica da casa garante o functimento correcto da ligaçao.
1.5 - As cofas pertencentes à Classe II possuem isolamento duplo: não devem ser ligadas mediante una FHA com ligação à terra, mas sim mediante una FHA bipolar simples.
1.6 - A distência minima de segurarça entre a mesa de cozedura e a coifa é de 65 cm.
1.7 - Não faça a flambagem de alimentos sob a coifa.
1.8 - Tomecio com as frigideiras durante a suautilização: o oleo excessivamente aquecido pode inflamarse.
1.9 - Antes de efectuar qualquer operatione de limpeza ou de manutencao, deslige o aparelho tirando a ficha da tomada de corrente ou correngando no interruptor geral.
1.10- Se usar coifas ou aparehos que não funciona com energia elétrica (por exemplo aparehos a gás), oDSP éperado possuira uma ventilação adequada. Autilização destes aparehos sera correctae sem riscos quando a depressão Tmaxa do local não superar 0,04 mbar;这对于a maneira, evapor-se-a um returno do gás de descarga.

2 - INSTALLação

Alguns sistemas de instalacao preveem a abertura e a remoção da greha de aspiração.

2.1 - Abertura e remoção da grelha de aspiração

ParaAbrir a grelha, fazer deslizar para o centro os botoes colocados na parte inferior do exaustor. Abrir a viseira. A grelha deslizará girando em volta dos dos pivots posteriores. Com a grelha aberta e na posicao vertical, fazer deslizar o pivot posterior da direita, pararente ao longo da abertura lateral, até provocar a sua saida.

2.2 - Instalação por boa doovel suspensoro

a) móvil préfurado: fixar o exaustor ao mover, através dos furos ja feitos na base do mover, utilizing os 4 parafusos de 4,2 x 44,4 fornecidos. Não é necessário Abrir a grelha.
b) Móvel não furado:

b.1 - Se ao exaustor está anexado um molde para furação, seguir as instruções contidas no mesmo.
b.2 -Se não há molde, encontrar a grelha apoiar o exaustor contra a base do mover e parafusar directamente do interior na madeira com parafusos de 3,5 x 16, não fornecidos.

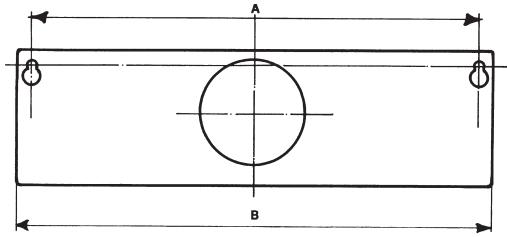

2.3 - Instalação na parede

a) Com o auxilio eventualmente do molde de fu-ração, fazer bois furos de 8 na parede, aplicar as两大 buchas, inserir bois parafusos de 4,2 x 44,4arethando 5 mm não aparafusados, remove a grelha de aspiração, enganchar o exaustor aois bois parafusos nos furos posteriores e proceberdo interior, até a fixação completenessa dos parafusos.
b) Se o molde não for disponible, fazer dois furos de 0 8 (ver des.) e inserir Buchas e parafudos procedendo como no parágrafo a.
c) Para uma instalação na parede atraves de esquadrias (optionalis), seguir as instruções descritas no molde anexado.
d)Seguir advertência1.6.

B mm.	500	550	600	700	800	900	1000	1200
A mm.	468	518	568	668	768	868	968	1168

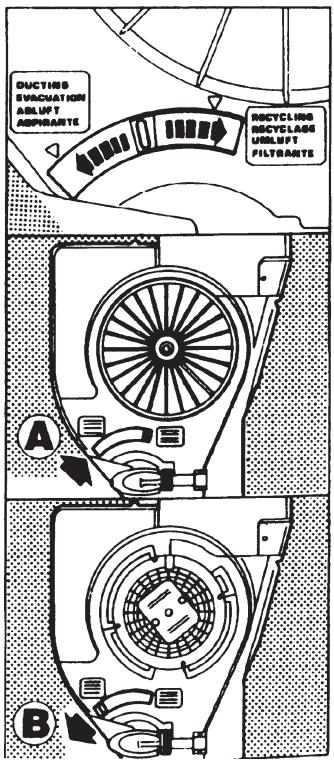

2.4 - Escolha da versão

a) Aspirante

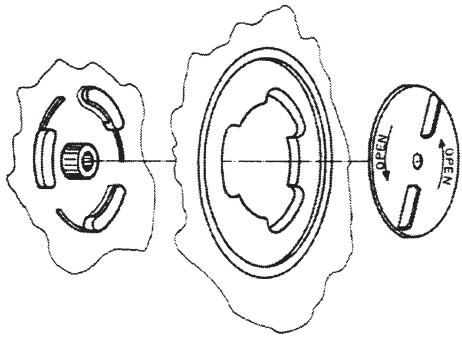

Abrir a greilha de aspiração e positioning a alavanca ou o指示or do botão naposição -aspirante- até o fim do seu的方式来 (B). Eliminar, se aplicado, o fazer de carvão activo, desaparafusando o botão central ou girando lentamente no sentido anti-horário,para desenganchar o grampo central à baioneta. Ligar o tubo externo ao anel de raccord de 0 100 mm (ou 0 120 mm em outros modelos), posicionado na abertura superior ou posterior conforme a necessidade. Aplicar a bucha no furo que ficou livre. Seguir com atençao a advertência 1.1.

b) Filtrante

Abrir a greilha de aspiração e posicionar a alavanca ou o指示or do botão, na posicao filtrante, ao fim do seu的方式来 (A). Aplicar o fazer de carvão activo, no suporte do motor com o botão metalico central, ou girando lentamente no sentido horário, para enganchar o grampo central a baioneta. Se existe canalização externa, poderá permanecer ligada.

2.5 - Ligação eletrica e controlo do

funccionamento

1 - É precisio respeitar à risca as precações de segurarça 1.2, 1.3, 1.4 e 1.5 do parágrafo 1.
2 - Depois de ter feito a ligação eletrica, verifique o-functionamento correcto da illuminação, do actionamento do motor e da mudança das velocidades.

3 - FUNCIONAMENTO

3.1 - O interruptor acontez-se o motor, a regulagem da velocidade e a illuminação da plataforma de cozedura. Para um melhor rendimento do aparelho, aconselho-seAbrir a viseira e usar a velocidade maior, no caso em que fazer uma forte concentração de odores e fumo; a velocidade intermediaria ou inferior para uma troca de ar, limpo de modo silencioso e economico. É aconselhovel ligar o exaustor quando inicia-se a cozinhar, deixando ligado quando terminado,aina por algunos minutos.
3.2-Seguir com atenço as advertencias 1.7e1.8.

4 - MANUTENÇÃO E LIMPEZA

Uma boa manutenção garanté um elevado rendimento e, uma longa duração do exaustor. ATENÇão: O acumular de gordura no interior do过滤o, pode acarretar也是非常 ricos de incendio. Aconselha-se portanto de seguir escrupulosamente as instruções indicadas.

4.1 - Filtro antigordura

É um FILTER mecânico, fornecido em various temas, que retém as partículas de gordura. está colocado no interior da grelha de aspiração. Para fazer a sua manutenção, seguir o segunte:

a) Generalidades: independente do tipo de FILTER, para retirar-lo, partir a grelha e remove os gramos metalicos.
b) Filtro descartével (espessura de 1 mm aproximadamente): não lavar, substituir a cada 2 meses:

Se o filtró for dotado de indicatores químicos de saturação, substituir quando:

b.1 - A cor violeta dos pontos visíveis exteriormente, espalha-se por toda a superficie do FILTER.
b.2 - A cor vermelha das faixas internas, normalmente não visíveis exterioramente, tornareh-se visíveis.

c) Filtro sintético (espessura de 10 mm aproximadamente): É reutilização e deve ser lavado a cada 2 meSES em água morna com detergente neutro, deixando enxugar depuis de ser levemente torcido, numa fonte de calor de no máximo 40^ . Substituir depuis de 5 ou 6 lavagens.
d) Filtro metalico multacamadas: delve ser lavado 1 vez por mes, com agua e detergente ou na ámbuna de lavar louça. Enxugar bem antes de recolocá-lo.

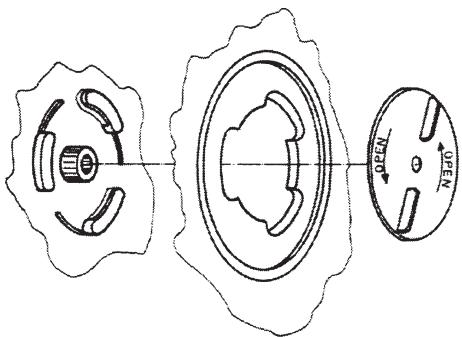

4.2 - Filtro a carão activo

É o filtro químico que retém os odeores no exaustor. Para remover é, Abrir a greha e desaparafusar o botão metalico central, ou então girar no sentido anti-horário o filtro até desenganchar a baioneta central. Montar procedendo inversionsamente. Para um bom rendimento, substituir a cada 3 mezes.

4.3 - Illuminação

Se uma lâmpada não funciona,verter a greha de aspiração e controlar se está bem aparafusada. Se for necessário, trocála por outra deignmental e tipo.

4.4 - Limpeza

Limpar o exaustor com agua morna e detergente neutro; evitar o uso de alcohol, solventes e abrasivos. Para todas as operações do punto 4.1 ao punto 4.4, seguir a advertência 1.9 e principalmente a operação 4.3.
