MANUAL DE USUARIO EX60B CORBERO

2.1 - Apertura y extracciôn de la rejila de aspiracién .….. annee BE

2.2 - Instalaciôn de la campana debajo de un armario de cocina ……… rnnnnnnnnree BB

2.3 - Fijaciôn a la pared ……. nee nee are 88

2.4 - Elecciôn de la VErSibn nee ere 84

2.5 - La conexién elétrica se puede realizar

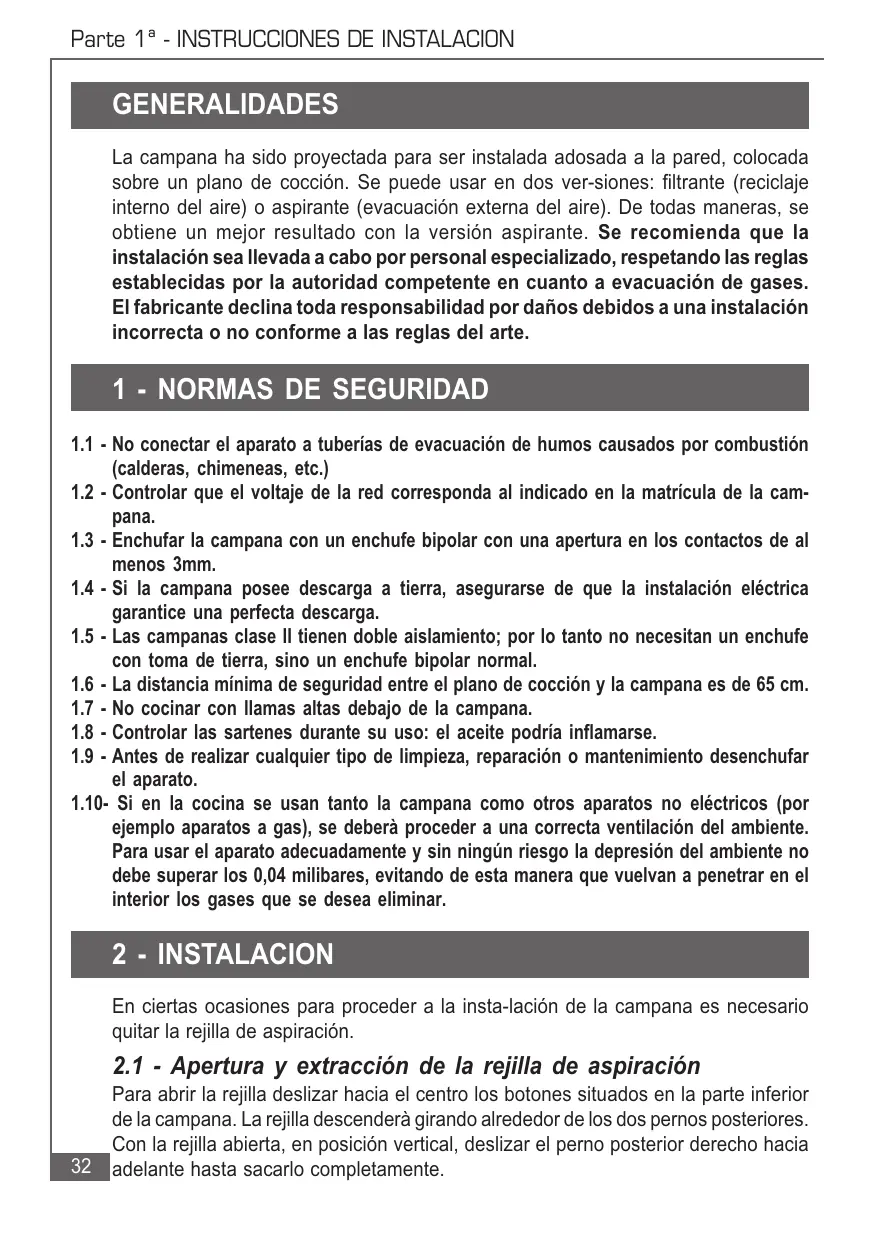

Parte 1° - INSTRUCCIONES DE INSTALACION GENERALIDADES La campana ha sido proyectada para ser instalada adosada a la pared, colocada sobre un plano de coccién. Se puede usar en dos ver-siones: filtrante (reciclaje interno del aire) o aspirante (evacuaciôn externa del aire). De todas maneras, se obtiene un mejor resultado con la versién aspirante. Se recomienda que la instalacién sea Ilevada a cabo por personal especializado, respetando las reglas establecidas por la autoridad competente en cuanto a evacuaciôn de gases. El fabricante declina toda responsabilidad por daños debidos a una instalacién incorrecta o no conforme a las reglas del arte.

1.2 - Controlar que el voltaje de la red corresponda al indicado en la matricula de la cam-

1.3 - Enchufar la campana con un enchufe bipolar con una apertura en los contactos de al

1.4 -Si la campana posee descarga a tierra, asegurarse de que la instalaciôn eléctrica

garantice una perfecta descarga.

1.5 - Las campanas clase Il tienen doble aislamiento; por lo tanto no necesitan un enchufe

con toma de tierra, sino un enchufe bipolar normal.

1.6 - La distancia minima de seguridad entre el plano de cocciôn y la campana es de 65 cm.

1.7 - No cocinar con Ilamas altas debajo de la campana.

1.8 - Controlar las sartenes durante su uso: el aceite podria inflamarse.

1.9 - Antes de realizar cualquier tipo de limpieza, reparacién o mantenimiento desenchufar

el aparato. 1.10- Si en la cocina se usan tanto la campana como otros aparatos no eléctricos (por ejemplo aparatos a gas), se deberà proceder a una correcta ventilacién del ambiente. Para usar el aparato adecuadamente y sin ningün riesgo la depresiôn del ambiente no debe superar los 0,04 milibares, evitando de esta manera que vuelvan a penetrar en el interior los gases que se desea eliminar.

En ciertas ocasiones para proceder a la insta-lacién de la campana es necesario quitar la rejilla de aspiracién.

2.1 - Apertura y extracciôn de la rejilla de aspiracién

Para abrir la rejilla deslizar hacia el centro los botones situados en la parte inferior de la campana. La rejilla descenderà girando alrededor de los dos pernos posteriores. Con la rejilla abierta, en posicién vertical, deslizar el perno posterior derecho hacia Æ:ccure hasta sacarlo completamente.

Parte 1° - INSTRUCCIONES DE INSTALACION

2.2 - Instalaciôn de la campana debajo de un armario de cocina

a) Armario preagujereado: Unir la campana al armario mediante los agujeros existentes en la base del armario usando los cuatro tornillos 4,2x44,4 incluidos en la bolsa de accesorios. No es necesario abrir la rejilla. b) Armario sin agujerear: b.1 - Si la campana incluye una plantilla, seguir las indicaciones dadas en esta. b.2 - Si la campana no incluye la plantilla abrir la rejilla, apoyar la campana contra la base del armario y atornillarla desde el interior directamente a la madera del armario con tornillos 3,5x16 (Sin incluir en la bolsa de los accesorios).

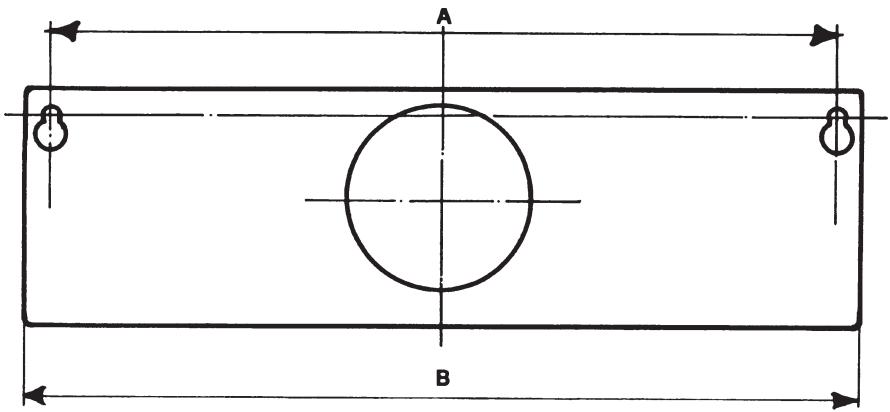

2.3 - Fijaciôn a la pared

a) Ayudéndonos con la plantilla, hacer dos agujeros de diametro 8 en el muro, colocar los dos tacos de plästico y los dos tornillos 4,2 x 44,4 dejando 5 mm sin atornillar, quitar la rejilla de aspiraciôn, enganchar la campana a los dos tornillos mediante los dos agujeros posteriores con forma de ojal y atornillar completamente los tornillos. b) Si no disponemos de la plantilla, hacer dos agujeros de diametro 8 (Ver figura) y colocar los tacos y los tornillos procediendo como se indica en el pârrafo a. c) Si la campana se fija a la pared mediante placas de sujecién (Opcional) seguir las instrucciones dadas en la correspondiente plantilla. d) Respetar la norma de seguridad 1.6.

Parte 1° - INSTRUCCIONES DE INSTALACION

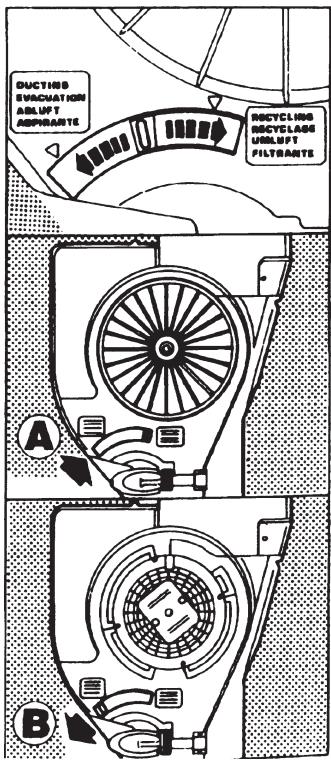

2.4 - Elecciôn de la versiôn

a) Aspirante Abrir la rejilla de aspiraciôn y colocar la leva o el ma- nubrio en la posiciôn “aspirante” (B). Quitar, si se encuentra colocado, el cartucho de carbôn activo desenroscando el pomo central a bayoneta. Unir la tuberia externa con el empalme de diametro 100 mm (@ 12 mm en algunos modelos) situado en la salida superior o posterior segün sea necesario. Colocar el tapén en el agujero que no se vaya a usar. Respetar escrupulosamente la norma de seguridad 1.1. b) Filtrante Abrir la rejilla de aspiraciôn y colocar la leva o el ma- nubrio en posiciôn “filtrante” (A). Colocar el cartucho de carbén activo en el soporte del motor sujetändolo con el pomo metälico central o girandolo lentamente en el sentido de las agujas del reloj para colocarlo en el enganche a bayoneta. La tuberiaexterna puede seguir conectada.

2.5 - La conexiôn elétrica se puede

realizar a) Directamente a un enchufe con descarga a tierra, si el aparato estä dotado de un enchufe adecuado. b)Con la correspondiente instalaciôn eléctrica de conexiôn si el aparato no posee enchufe. c) Respetar las normas de seguridad 1.2 ,1.3 y 14.

3.1 -Mediante el interruptor se optiene el encendido, regulacién de la velocidad del motor

e iluminacién del plano de coccién. Para obtener un rendimiento 6ptimo se aconseja abrir la visera y usar la velocidad mas fuerte en caso de una gran concentraciôn de olores y humos, y la velocidad intermedia o inferior para proceder a un cambio de aire silencioso y econémico. Ademés, es necesario encender la campana cuando se empieza a cocinar, dejändola encendidad durante algün minuto cuando se haya terminado.

3.2 - Respetar sin falta las normas de seguridad 1.7 y 1.8.

4 - MANTENIMIENTO Y LIMPIEZA

Un correcto mantenimiento garantiza un mayor rendimiento y una larga vida a la campana. ATENCION: Si se acumula grasa en el interior del filtro, ademäs de perjudicar al rendimiento del aparato, puede ser causa de incendio. Recomendamos por lo tanto, respetar las intrucciones dadas a continuaciôn.

4.1 - Filtro antigrasa

Es un filtro mecänico, que se fabrica en diferentes versiones alternativas, que detie- ne las particulas de grasa. Estä colocado en el interior de la rejilla de aspiracién. Para cambiarlo proceder de la siguiente manera: a) Generalidades Independientemente del tipo de filtro, para quitarlo, abrir la rejilla y quitar las sujeciones metlicas. b) Filtro sutil (Espesor alrededor de 1 mm): No se puede lavar, debe sustituirse cada dos meses. Si el filtro est dotado de indicadores quimicos de saturaciôn sustituirlo cuando: b.1 - El color viola de los puntos visibles desde el exterior se haya extendido a toda la superficie del filtro. b.2 - El color rojo de las rayas internas, que en cicunstancias normales no se ven, sean visibles desde el exterior. c) Filtro sintético a colchoncillo (espesor alrededor de 10 mm), es regenerable y debe lavarse cada dos meses por lo menos con agua templada y detergente neutro, dejändolo secar, despues de haberlo escurrido ligeramente, sobre una fuente de calor que no supere los 40°. Sustituir al cabo de cinco o seis lavados. d) Filtro metälico multicapas: Se debe lavar una vez al mes en agua y detergente normal o en el lavavaijillas. Dejarlo secar completamente antes de volver a montarlo.

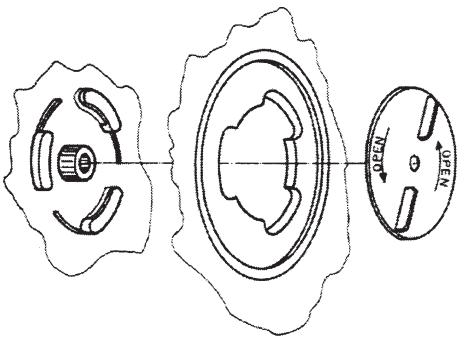

Es un filtro quimico que retiene los olores en la campana en versiôn filtrante. Para quitarlo, abrir la rejilla y desenroscar el pomo metälico central o girarlo en el sentido contrario al de las agujas del reloj, hasta desenganchar la bayoneta central. Volver a montarlo procediendo de manera inversa. Para obtener un buen rendimiento debe ser sustituido cada tres meses.

Si una bombilla se funde o deja de funcionar, abrir la rejilla de aspiracién y controlar que la bombilla esté bien colocada. Si es necesario, cambiarla por otra de tipo y potencia igual.

Limpiar la campana con agua templada y detergente liquido neutro, evitar el uso de disolventes, alcohol o sustancias abrasivas. En todas las operaciones a partir del punto 4.1 al punto 4.4 respetar la norma de seguridad 1.9 , en particular al realizar la operaciôn 4.3.
