RODAS9100 - Sin categoría CORBERO - Manual de uso y guía de instrucciones gratis

Tipo de producto	Campana extractora (campana de cocina)
Modelo	RODAS9100
Marca	Corbero
Tensión y frecuencia	220-240 V~, 50 Hz
Potencia total	296 W
Iluminación	4 x 1.5 W LED
Clase de protección	II
Peso neto	22.5 kg
Clase energética	A++
Caudal de aspiración máximo	979 m³/h
Tipo de control	Control táctil
Función de temporizador	Apagado retardado (5/4/3 min según velocidad)
Filtro de grasa	Aluminio de alta densidad, lavable a máquina (40-50°C)
Filtro de carbón	Reemplazo cada 3 meses (opcional)
Instalación	Isla (campana de isla)

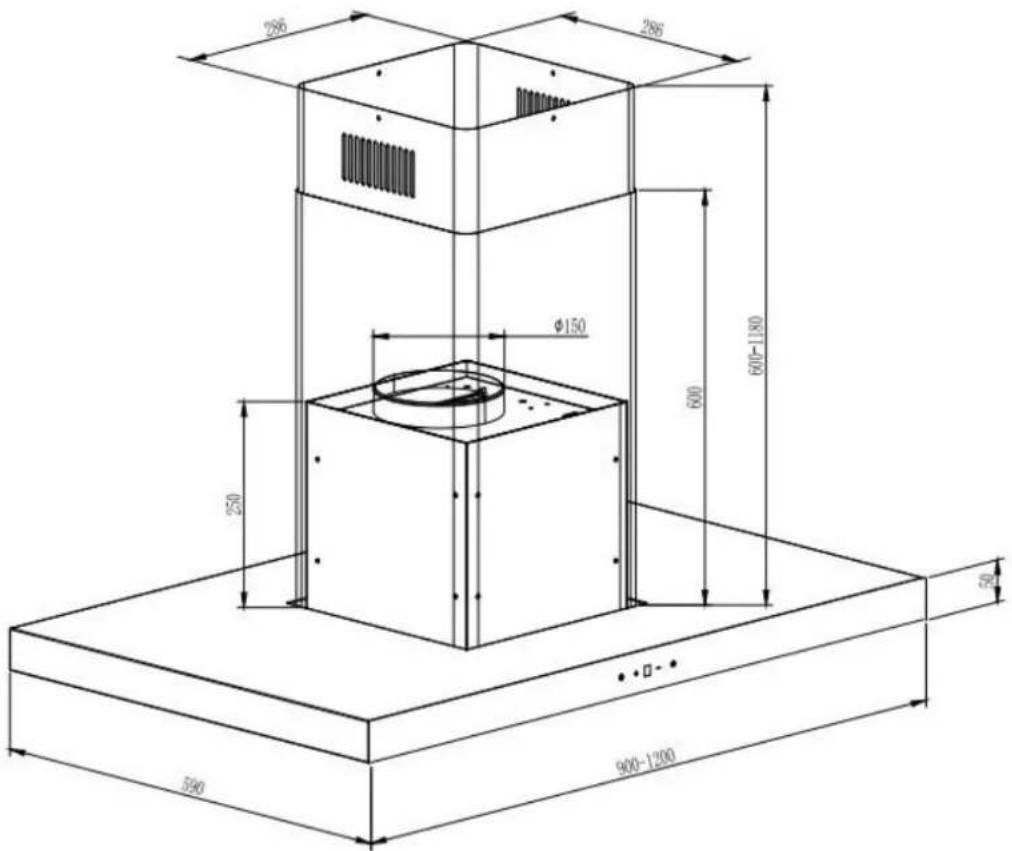

Altura de instalación	600-1180 mm (ajustable)
Diámetro del conducto de evacuación	150 mm
Material	Acero inoxidable
Garantía	36 meses (con factura)

Preguntas frecuentes - RODAS9100 CORBERO

¿Cómo limpiar la malla del filtro de grasa?

Remoje en agua a 40-50°C con detergente durante 2-3 minutos, luego cepille suavemente con un cepillo suave. También se puede limpiar en un lavavajillas. Evite detergentes corrosivos.

¿Con qué frecuencia debo limpiar el cuerpo de la campana extractora?

Cada dos meses con agua caliente y detergente no corrosivo. No use limpiadores abrasivos. Mantenga el motor y las piezas libres de agua.

¿Cómo reemplazar el filtro de carbón?

Reemplace cada 3 meses. El filtro de carbón está disponible bajo pedido especial. Comuníquese con la línea de atención al cliente para realizar el pedido. No lo exponga al calor.

¿Qué debo hacer si el motor no funciona pero la luz está encendida?

Verifique si la hoja está bloqueada. Si no, el condensador o el motor pueden estar dañados. Póngase en contacto con personal de servicio calificado.

¿Puedo instalar esta campana sobre una encimera de gas?

Sí, pero la habitación debe tener ventilación adecuada. La presión negativa no debe exceder 4 Pa cuando se usan otros electrodomésticos. No flamee debajo de la campana.

¿Qué es la función de temporizador de apagado retardado?

Presione '+' y '-' simultáneamente para activar el temporizador. En velocidad 1 se retrasa 5 min, velocidad 2: 4 min, velocidad 3: 3 min.

¿Cómo ajusto la velocidad?

Presione '+' para aumentar la velocidad, '-' para disminuir. La campana tiene múltiples velocidades.

¿Cuál es el período de garantía para Corbero RODAS9100?

36 meses desde la fecha de factura (a partir del 1 de enero de 2022) para uso doméstico. Requiere factura de compra. Excluye daños por mal uso, reparación no autorizada, artículos de desgaste.

¿Puede el conducto compartir con otros electrodomésticos?

No, no puede compartir el mismo tubo de ventilación de aire con tubería de gas, tubería de calentador o tubería de viento caliente. La curvatura debe ser ≥120°.

¿Qué incluye el panel de control?

Botón de encendido/apagado, velocidad '+' y '-', botón de luz y función de temporizador mediante presión simultánea de '+' y '-'. La pantalla LED muestra la velocidad.

MANUAL DE USUARIO RODAS9100 CORBERO

Campana extractora Manual del usuario

RODAS

SIROS

1. Gracias por haber adquirido esta campana extractora. Por favor, lea atentamente este manual del usuario antes de utilizar el aparato.

2. La instalación debe ser realizada por un técnico cualificado y competente.

3. El fabricante rechaza cualquier responsabilidad por los daños personales o materiales que se produzcan como resultado de no seguir las instrucciones de instalación de este manual.

La campana extractora funciona a 220-240 VCA, 50 Hz.

(2) CARACTERÍSTICAS

1. La campana extractora utiliza materiales de alta calidad y tiene un diseño estilizado.

2. Está equipada con un motor eléctrico de gran potencia y bajo ruido, con 1 centrífuga, genera una aspiración potente, emite bajo ruido, tiene filtro de grasa antiadherente y es fácil de limpiar.

3. Por lo tanto, gracias al control con el panel de circuitos de baja tensión a de 12 VCC de entrada, las luces son más seguras.

4. Diseño de construcción especial de túnel de viento y colector de aceite, la suciedad suelta se aspira en un segundo.

(3). Instalación

- Abrazaderas y ganchos para la instalación

	Soporte interior del conducto de evacuación
	Soporte exterior del conducto de evacuación
	Gancho de pared

(3). Instalación

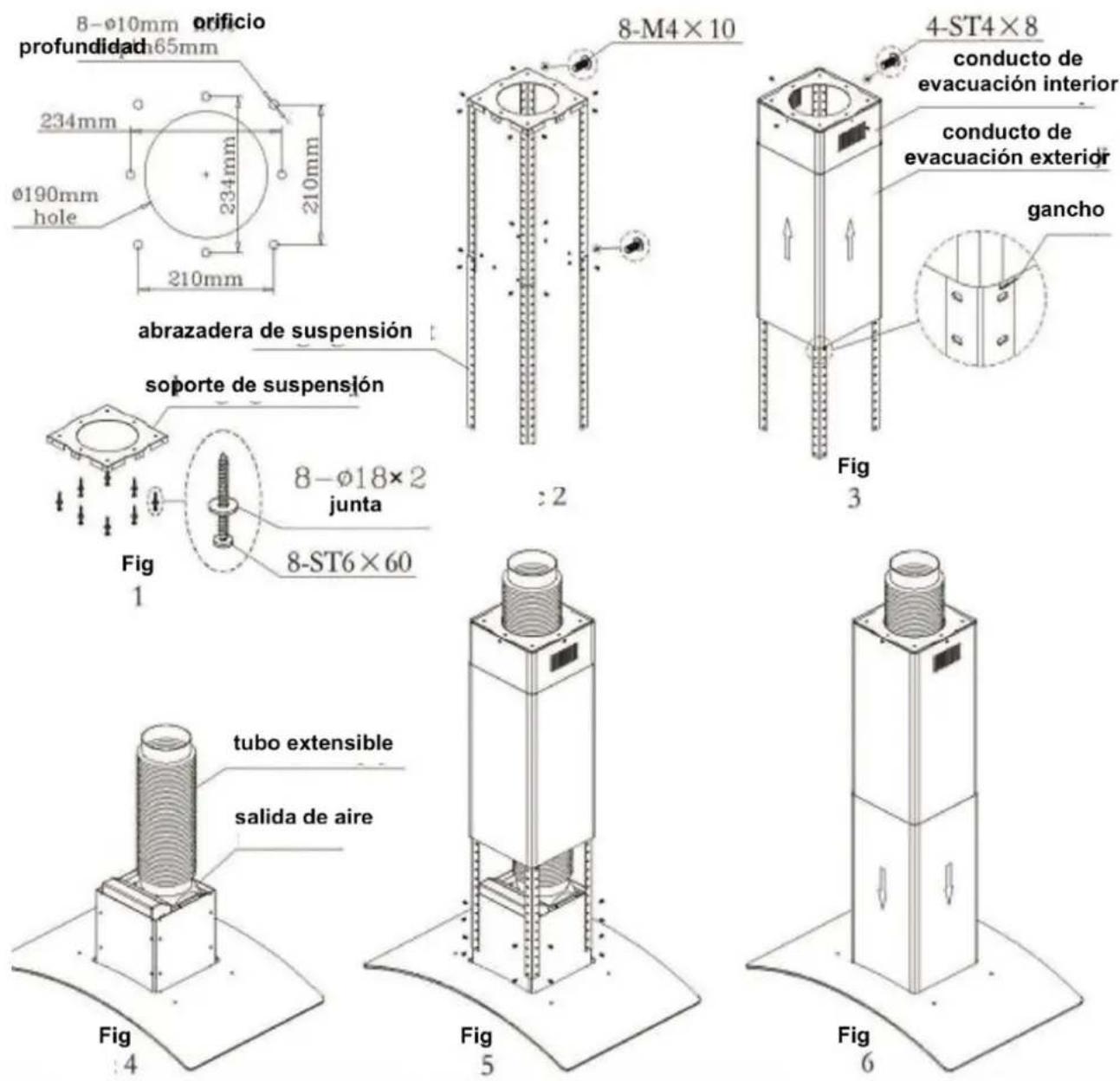

Campana extractora de isla:

1. 1 Compruebe la posición de instalación, fije el soporte de suspensión en la posición correcta y comprasistencia y la facilidad de instalación. Véase la fig. 1.

3.2 Ajuste la altura correcta, coloque la abrazadera e instale en el soporte de suspensión. Véase la fig. 2.

3.3 Fije el conducto de evacuación interior en el soporte de suspensión, instale el conducto de evacuación en él, en la posición correcta, inserte el gancho en la abrazadera para fijar provisionalmente el conduc evacuación exterior. Véase la fig. 3.

3.4 Fije la salida de aire en el orificio de ventilación del cuerpo de la campana, conecte el tubo extensible con la salida de aire. Véase la fig. 4.

3.5 Extienda el tubo flexible fuera del soporte de suspensión, fije el cuerpo de la campana en la abrazadera. Véase la fig. 5.

3.6 Separe el gancho, mueva el conducto de evacuación exterior hacia abajo, hasta el cuerpo de la Tenga precaución de no golpear el vidrio. Véase la fig. 6.

---- Advertencia: Si los tornillos o el dispositivo de fijación no se instalan de conformidad con estas instrucciones pueden producirse peligros eléctricos.

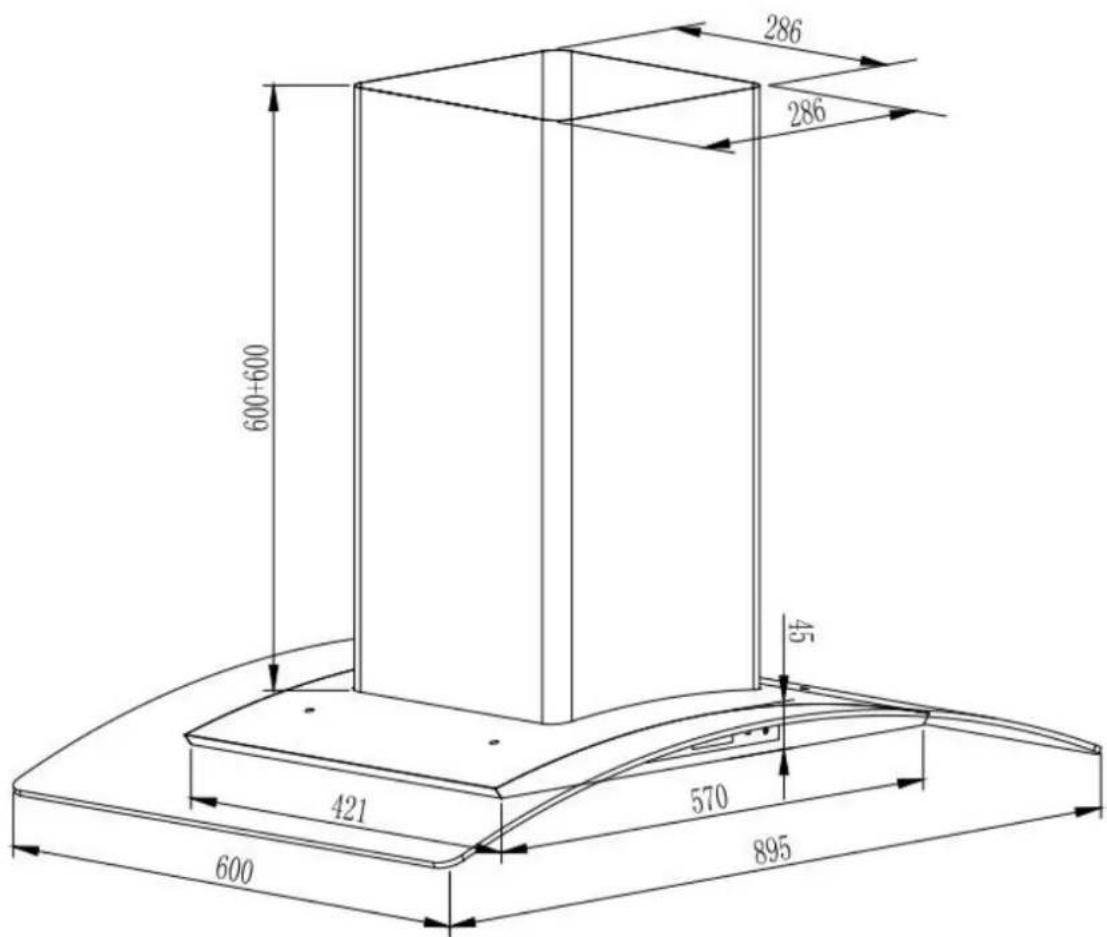

Modelo: SIROS9100

(5) RECOMENDACIONES PARA LA INSTALACIÓN

1. Antes de la instalación, debe asegurarse de que la zona esté limpia para evitar la aspiración de los residuos de trocitos de madera y polvo.

2. No puede compartir el mismo tubo de ventilación de aire con otro aparato o un tubo de gas, un tubo más caliente y un tubo de viento caliente.

3. El tubo de ventilación debe tener una curvatura ≥ 120°, paralelo o por en punto inicial y debe conectarse a la pared externa.

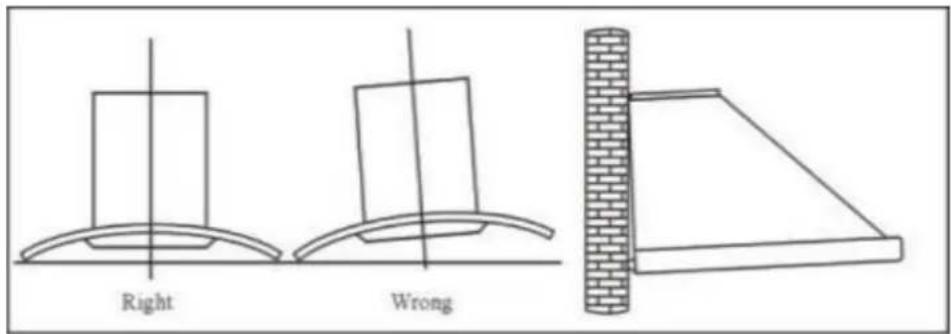

4. Después de la instalación, debe asegurarse de que el extractor esté nivelado evitar que se acumule grasa en un extremo.

Correcto Incorrecto Fig. 5

(6) MEDIDAS DE SEGURIDAD

- No deje nunca que los niños utilicen la máquina.

- La campana extractora es solo para uso doméstico, no es apta para barbacoas, asadores ni otros comerciales.

- La campana extractora y su filtro deben limpiarse periódicamente para funcionar adecuadamente.

- Limpie la campana extractora de acuerdo con el manual de instrucciones y mantenga la unidad s quemarse.

- Prohibir la cocción directa desde la placa de gas.

- Por favor, mantenga la habitación donde se cocina con una buena convección.

- Antes de conectar este aparato compruebe que el cable de alimentación no esté dañado.

El cable debe ser reemplazado únicamente por personal de servicio cualificado.

- Deberá haber una ventilación adecuada de la habitación cuando se utilice la campana extractora al mismo ti aparatos que gueman gas u otros combustibles

- El aire no debe descargarse en un conducto de humos que se utiliza para expulsar los humos de los a gas u otros combustibles

- Se deben cumplir las normas relativas a la descarga de aire.

- No encienda la llama debajo de la campana extractora.

La campana extractora no está diseñada para instalarse sobre una placa que tenga más de cuatro e Este aparato no está diseñado para que lo utilicen personas (incluidos niños) con discapacidad física sensorial, mental, o por falta de experiencia y conocimiento, a menos que hayan recibido supervisión instrucciones sobre el uso del aparato por parte de una persona responsable de su seguridad.

- Se debe supervisar a los niños para asegurarse de que no jueguen con el aparato.

- El aire no debe descargarse en un conducto de humos que se utiliza para expulsar los humos de los ap queman gas u otros combustibles.

- Cuando la campana extractora y los aparatos alimentados con energía distinta a la eléctrica estén simultánde en funcionamiento, la presión negativa en el ambiente no debe exceder los 4 Pa (4 x 10-5 bar).

- PRECAUCION: Las piezas accesibles pueden calentarse cuando se utilizan con aparatos de cocina

- Conecte esta unidad únicamente a una toma con buena conexión a tierra. En caso de duda, pida consejo técnico debidamente cualificado.

- El incumplimiento de estas instrucciones puede provocar la muerte, un incendio o una descarga eléctrica.

(7) Interruptor de control táctil:

	Encendido/Apagado	Pulse el botón de encendido/ apagado para encender campana extractora. Se enciende el display y la campa empieza a funcionar con la potencia 1. Pulse de nuev botón para apagarla.
+	Potencia	“+” Aumentar la potencia“-” Reducir la potencia
-
	Luz	Pulse el botón de la luz para encender las luces LED púlselo de nuevo para apagarlas.
Pulsar“+” y “-”	Temporizador(retardo de apagado)	Potencia 1 = 5 minutos de retardo de apagadoPotencia 2 = 4 minutos de retardo de apagadoPotencia 3 = 3 minutos de retardo de apagado

(8) MANTENIMIENTO

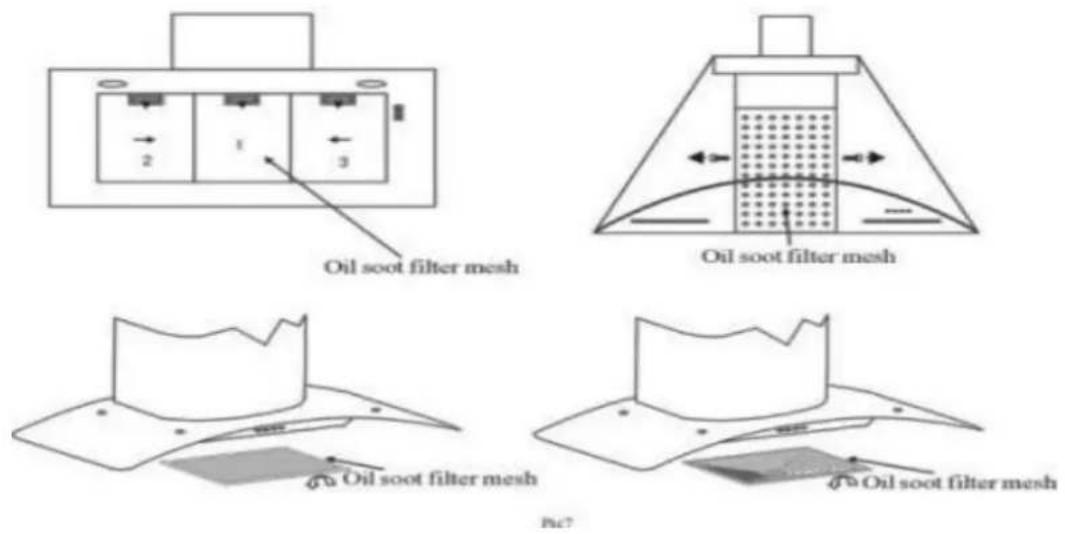

8.1 Limpieza del filtro de grasa

El filtro está fabricado con aluminio de alta densidad. No utilice detergente corrosivo para limpiarlo. Para que e aparato funcione correctamente debe mantener limpio el filtro. Siga estrictamente las instrucciones siguientes.

Método 1: Ponga la rejilla en 40-50 c de agua limpia, añada detergente y deje en remojo 2-3 minutos. Use g limpiela con un cepillo suave. No presione demasiado, ya que la rejilla es delicada y se daña fácilmente.

Método 2: Si se indica de forma expresa, puede lavarse en lavavajillas.

8.2 Advertencia para la limpieza de la campana

A. Para proteger el cuerpo principal del aparato contra la corrosión durante un prolongado, la campana extractora debe limpiarse con agua caliente y un deten no corrosivo, cada dos meses.

B. No use detergente abrasivo, ya que dañaría el cuerpo.

C. Evite que entre agua en el motor y otras piezas, ya que esto dañaría el ar

D. Recuerde cortar la alimentación eléctrica antes de limpiar el aparato

E. El filtro de carbón no debe exponerse al calor.

F. No rompa la barra fija que rodea el filtro de carbono

G. Si el enchufe o el cable se dañan, reemplácelo por un cable blando especia

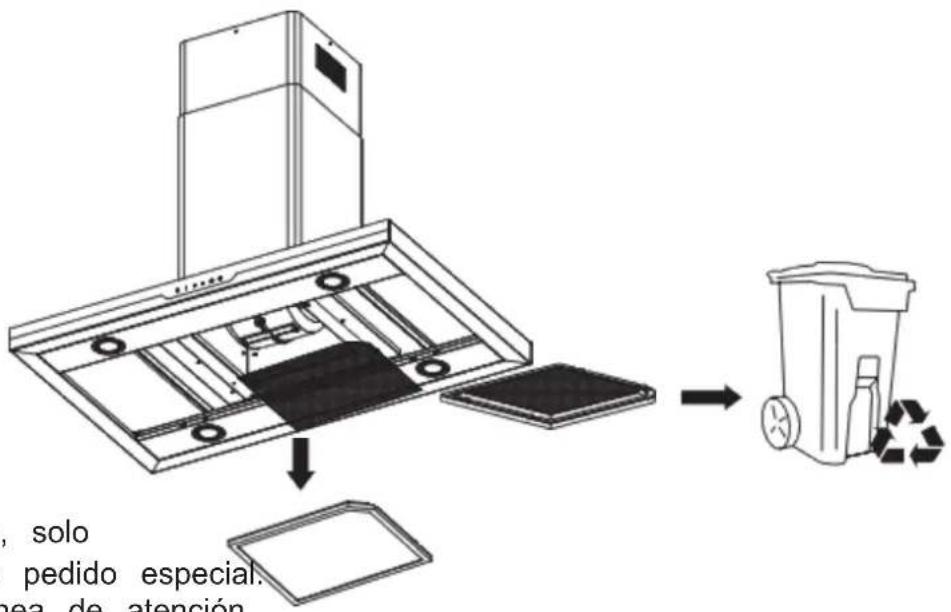

(8) Cambio del filtro de carbón

Filtro de carbón: Cambiar cada 3 meses.

3 MESES

1x filtro de carbón, solo disponible mediante pedido especial. Contacte con la línea de atención al cliente para pedir este artículo.

(9). Problemas y soluciones

Avería	Causa		Solución
Se enciende, pero el motor no funciona	La hoja está bloqueada		Soluzione el bloqueo
	El capacitor está dañado		Cambie el capacitor
	El motor atascado se ha dañado		Cambie el motor
	El motor está apagado o sale mal olor del motor		Cambie el motor
La luz no funciona, el mo no funciona	Además de lo ya mencionado, compruebe lo siguiente:
	Luz dañada	Cambie las luces
	El cable de alimentación se suelta	Conecte los cables según el diagrama eléctrico
Gotea aceite del filtro metálico de grasa	Filtro muy sucio	Limpie o cambie inmediatamente el filtro metálico de grasa
Sacudidas en el cuerpo del aparato	La hoja está dañada y provoca las sacudidas	Cambie la hoja
	El motor no está fijado firmemente	Fije el motor firmemente
	El cuerpo no está fijado firmemente	Fije el cuerpo firmemente
Aspiración insuficiente	La distancia entre el cuerpo y la placa de gas es excesiva	Reajuste la distancia
	Hay demasiada ventilación por puertas o ventanas abiertas	Escoja un nuevo lugar y monte de nuevo el aparato
El aparato se inclina	El tornillo de fijación no está lo ba apretado	Apriete el tornillo de fijación y póngalo horizontal
	El tornillo de suspensión no está lo bastante apretado	Apriete el tornillo de fijación y póngalo horizontal

Datos técnicos

Modelo	RODAS9100	RODAS12000	SIROS9100
Tensión y frecuencia	220-240 V~, 50 Hz	220-240 V~, 50 Hz	220-240 V~, 50 Hz
Iluminación	4*1,5W LED	4*1,5W LED	4*1,5W LED
Potencia total	296 W	296 W	296 W
Clase de protección	II	II	II
Peso neto	22.5	25	25.5
Clase de energía	A++	A++	A++
Aspiración máx.	979M3/H	969.6M3/H	946M3/H

Protección medioambiental

De acuerdo con el Reglamento europeo de residuos 2012/19/UE este símbolo en el producto o en su embalaje indica que este producto no debe tratarse como un residuo doméstico. En lugar de ello, debe llevarse a un centro de recogida apropiado para el reciclado de equipamientos eléctricos y electrónicos. Al asegurarse de que este producto se elimine correctamente, ayudará a evitar posibles consecuencias negativas para el medio ambiente y la salud humana, que de lo contrario podrían ser causadas por el manejo inapropiado de este producto. Para obtener información más detallada sobre el reciclaje de este producto, le rogamos se ponga en contacto con su municipio o la tienda donde lo compró.

Corberō

Imprescindible la presentación de la factura de compra acompañada del presente certificado de garantía.

Riesgos cubiertos.

Este aparato está garantizado contra cualquier defecto de funcionamiento, siempre que se destine a uso doméstico, procediéndose a su reparación dentro del plazo de garantía y sólo por la red de SAT autorizados.

Nuestros electrodomésticos Corberó cuentan con la garantía legal del fabricante que cubre cualquier avería o defecto durante 36 meses, desde su fecha factura de 1 de enero del 2022. En caso de que fuera necesario, nosotros nos ocupamos de cualquier posibleincidencia siempre que se deba a un componente defectuoso o fallo de fabricación.

Excepciones de garantía.

• Que la fecha del certificado no coincida con la fecha de venta de la factura original.
• Averías producidas por golpe, por caída o cualquier otra causa de fuerza mayor.
• Si el aparato ha sido manipulado por personal no autorizado.
• Las averías producidas o derivadas como consecuencia de un uso inadecuado, por defectos de instalación, por introducir modificaciones en el aparato que alteren su funcionamiento.

- Puestas en marcha, mantenimiento, limpiezas, componentes sujetos a desgaste, lámparas, piezas estéticas, oxidaciones, plásticos, gomas, carcasas y cristales.

- Los hornos microondas (a excepción de los integrables) y los hornos sobremesa en el caso de cualquier incidencia de funcionamiento, deben de llevarse al servicio técnico más próximo por parte del cliente. No se recogen ni reparan en eldomicilio.

- Garantía termos eléctricos. Garantía de 3 años incluyendo los costes de desplazamiento y mano de obra que correspondan de la reparación del producto, debiendo tener un mantenimiento una vez cada 12 meses. Especialmente si Ud. ha instalado un aparato a gas, tenga presente como titular de la instalación, la obligatoriedad de realizar una revisión completa de los equipos, (según Real Decreto 238 / 2013, del 5 abril. RITE. IT3, M. Lo termos eléctricos y calderas que incluyen depósitos acumuladores de agua caliente, para que se aplique la prestación de la Garantía, es obligatorio que el ánodo de magnesio esté operativo y que realice la función de protección adecuadamente. Para ello es recomendable que el ánodo se revise bianualmente por el Servicio Oficial y sea renovado cuando fuera necesario. Periodicidad que deberá ser anual en aquellas zonas con aguas críticas (contenido de CaCO3 superiores a 200mg/L, es decir a partir de 20°fH de dureza). Depósitos sin el correcto estado del ánodo de protección, notienen la cobertura de la garantía. Independientemente del tipo de depósito o producto, todas las válvulas de sobrepresión de calefacción o a.c.s., deberán ser canalizadas para evitar daños en la vivienda por descargas de agua. La garantía del producto no asume los daños causados por la no canalización del agua derramada por esta válvula.

- Garantía de estufas de Pellets y Estufas de gas, necesario disponer de la acreditación de puesta en marcha del SAT oficial Corberó, para beneficiarse del servicio de garantía de 3 años.

"ESTAS EXCEPCIONES ANULAN LA GARANTÍA, SIENDO LA REPARACIÓN CON CARGO AL CLIENTE"

Periodo amparado en aparatos según ley de garantías en la venta de bienes de consumo Ley vigente es "RD 7/2021"

Sevicio Técnico Oficial: 911 08 08 08

Horario de atención Lunes a Viernes de 9h00 a 19h00. Teléfono de contacto_ 911 08 08 08 Mail de contacto_ [e-mail] web_ www.corbero.es

Dirección de Servicio técnico oficial_Vidal i Ribes 8-10 08950 Esplugues de Llobregat Barcelona
