Tipo di prodotto	Cappa aspirante
Marca	CORBERO
Modello	EX60B
Larghezza	600 mm (secondo dima di foratura)
Profondità	Circa 500 mm (stima)
Altezza minima sotto mobile	65 cm sopra il piano cottura
Installazione	A parete o sotto mobile
Modalità di funzionamento	Estrazione esterna o ricircolo (con filtro a carbone)
Alimentazione elettrica	230 V ~ 50 Hz (verificare la targhetta)
Potenza motore	Non specificata, ma più velocità
Illuminazione	Lampada sostituibile (stesso tipo e potenza)
Velocità di aspirazione	3 velocità (alta, media, bassa)
Filtro antigrasso	Tipo metallico multistrato lavabile in lavastoviglie
Filtro a carbone	Opzionale per ricircolo, sostituzione ogni 3 mesi
Diametro di collegamento	100 mm o 120 mm secondo modello
Classe elettrica	Classe II (doppio isolamento) o con messa a terra secondo versione
Manutenzione	Pulizia esterna con detergente neutro, filtro antigrasso mensile
Sicurezza	Distanza minima 65 cm, non flambare, sorvegliare le fritture
Lunghezza cavo di alimentazione	Circa 1,5 m (stima)
Livello sonoro	Non specificato

Domande frequenti - EX60B CORBERO

Come installare la cappa CORBERO EX60B a parete?

Utilizzare la dima di foratura fornita per fare due fori da 8 mm nel muro. Inserire i tasselli e avvitare parzialmente due viti 4,2 x 44,5 mm lasciando 5 mm di gioco. Appendere la cappa dalla griglia aperta, quindi serrare definitivamente le viti dall'interno.

Qual è la distanza minima tra la cappa e il piano cottura?

La distanza minima di sicurezza è 65 cm tra il piano cottura e la parte inferiore della cappa. Rispettare questa distanza per evitare rischi di surriscaldamento.

Come pulire il filtro antigrasso della cappa?

Aprire la griglia, sganciare gli arresti metallici e rimuovere il filtro. Per un filtro metallico multistrato, lavarlo in lavastoviglie o in acqua tiepida con detergente delicato. Lasciare asciugare prima di rimetterlo. Pulire ogni mese.

Quando è necessario sostituire il filtro a carbone attivo?

Il filtro a carbone attivo deve essere sostituito ogni tre mesi per garantire un buon assorbimento degli odori. Per cambiarlo, aprire la griglia, svitare il pomello centrale e ruotare il filtro in senso antiorario per sganciarlo.

Posso utilizzare la cappa in modalità ricircolo senza condotto esterno?

Sì, la cappa può funzionare in modalità ricircolo. Posizionare la leva di conversione sulla posizione filtrante (simbolo A) e installare il filtro a carbone attivo. La cappa può rimanere collegata a un condotto interno per l'uscita dell'aria filtrata.

Cosa fare se l'illuminazione della cappa non funziona più?

Aprire la griglia di aspirazione, verificare che la lampada sia ben avvitata. Se non si accende ancora, sostituirla con una lampada dello stesso tipo e potenza.

Quali sono le istruzioni di sicurezza importanti?

Non flambare mai cibi sotto la cappa. Sorvegliare le fritture in continuo. Prima di qualsiasi manutenzione, scollegare l'apparecchio. Collegare la cappa con un interruttore bipolare. Verificare che la tensione di rete corrisponda a quella della targhetta.

Come regolare la velocità di aspirazione?

L'interruttore della cappa permette di accendere e regolare le velocità. Utilizzare la velocità alta per forti concentrazioni di vapori, la velocità media per uso normale e la bassa per mantenere l'aria pulita con basso consumo.

Posso installare la cappa sotto un mobile non forato?

Sì. Aprire la griglia, posizionare la cappa contro la base del mobile e avvitare dall'interno direttamente nel legno con viti 3,5 × 16 mm (non fornite). Se è fornita una dima, seguire le sue istruzioni per una foratura precisa.

Cosa fare in caso di accumulo di grasso nel filtro?

Un accumulo di grasso riduce le prestazioni e presenta un rischio di incendio. Pulire il filtro antigrasso regolarmente secondo il tipo: filtro metallico ogni mese, filtro sintetico ogni 2 mesi (lavabile), filtro sottile da sostituire ogni 2 mesi.

MANUALE UTENTE EX60B CORBERO

2.1 - Apertura e rimozione della griglia di aspirazione 6
2.2 - Installazione sottopensile 7
2.3 - Installazione a muro 7
2.4 -Scelta della versione 8
2.5 - Connessione elettrica e controlo funzionale 8

3 - FUNZIONAMENTO 9

4 - MANUTENZIONE E PULIZIA 9

4.1 - Filtro antigrasso 9
4.2 - Filtro al carboneizzato 10
4.3 - Illuminazione 10
4.4 - Pulizia 10

GENERAL INFORMATION 11

1 - SAFETY WARNINGS 11

2 - INSTALLATION INSTRUCTIONS 12

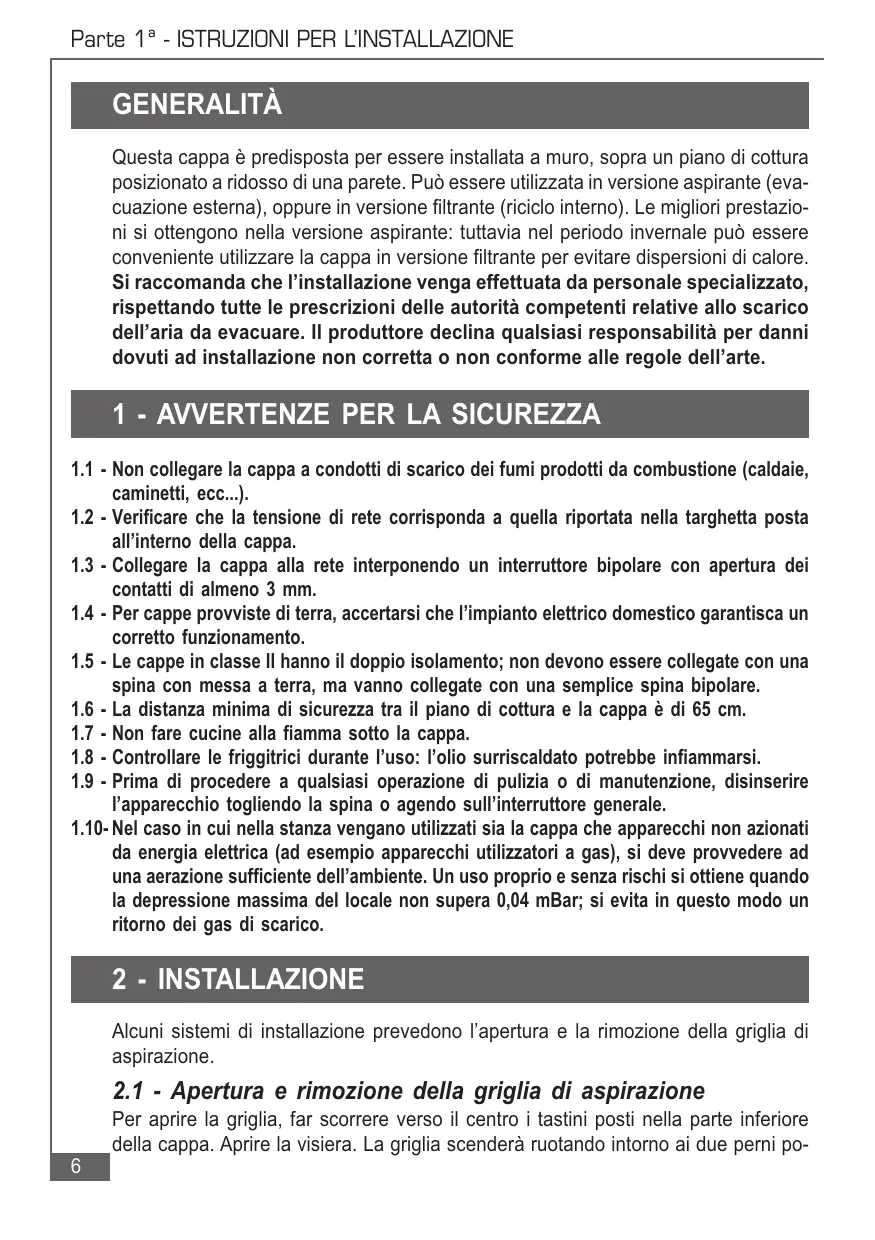

Questa cappa è predisposta per essere installata a muro, sopra una piano di cottura posizionato a ridosso di una parete. Può essere utilizzata in versione aspirante (evacuazione esterna), oppure in versione filtrante (riciclo interno). Le migliorari prestazioni si ottengono nella versione aspirante: tuttavia nel periodo invernale cui essere conveniente utilizzato la cappa in versione filtrante per evitare dispersioni di calore. Si raccomanda che l'installazione venga effettuata da personale specializzato, rispettoando tutte le prescrizioni delle autorità competenti relative allo scarico dell'aria da evacuire. Il produttore declina qualsiasi responsabilità per danni dovuti ad installatione non corretta o non conforme alle regole dell'arte.

1 - AVVERTENZE PER LA SICUREZZA

1.1 - Non collegare la cappa a condotti di scarico dei fumi prodotti da combustione (caldaie, caminetti, ecc...).
1.2 - Verificare che la tensione di rete corrisponda a quella riportata nella targhetto posta all'interno della cappa.
1.3 - Collegare la cappa alla rete interponendo un interruptore bipolare con aperture dei contatti di almeno 3mm .
1.4 - Per cappe provviste di terra, accertarsi che l'impiano elettrico domestico garantisce un corretto funzionamento.
1.5 - Le cappe in classe Il hanno il doppio isolamento; non devono essere collegate con una spina con messa a terra, ma vanno collegate con una semplice spina bipolare.
1.6 - La distanza minima di sicurezza tra il piano di cottura e la cappa è di 65 cm.
1.7 - Non fare cucine alla fiamma sotto la cappa.
1.8 - Controllare le friggitrici durante l'uso: l'olio surriscaldato potrebbe infiammarsi.
1.9 - Prima di procedere a qualsiasi operazione di pulizia o di manutenzione, disinserire l'apparecchio togliendo la spina o agenda sull'interruttore generale.
1.10-Nel caso in cui nella stanza vengano utilizzati sua cappa che apparecchi non azionati da energia elettrica (ad esempio apparecchi utilizzatori a gas), si deve provedere ad una aerazione sufficiente dell'ambiente. Un usoproprio eenza rischi si ottiene quando la depressione massima del locale non supera 0,04 mBar; si evita in quello modo un ritorno dei gas di scarico.

2 - INSTALLAZIONE

Alcuni sistemi di installatione prevedono l'apertura e la rimozione della griglia di aspirazione.

2.1 - Apertura e rimozione della griglia di aspirazione

Per aprire la griglia, far scorrere verso il centro i tastini posti nella parte inferiore della cappa. Aprire la visiera. La griglia scenderà ruotando intorno ai due perni po-

steriori. Con griglia aperta e verticale, far scorrere il perno posteriori di destra in avanti lungo l'asola laterale fino a provocare la fuoriuscita.

2.2 - Installazione sottopensile

a) Pensile preforato: collegare la cappa al pensile attraverso i fori predisisti sulla base del pensile, utilizzando le 4 viti 4,2 x 44,4 in dotazione. Non è necessario après la griglia.
b) Pensile non forato:

b.1 - Se alla cappa è allegata una maschera di foratura, seguire le istruzioni riportate su diessa.
b.2 -Se non c'è maschera, après la griglia, appoggiare la cappa contro la base del pensile e avvitare dall'interno direttamente al legno con viti 3,5 × 16 , non in dotazione.

2.3 - Installazione a muro

a) Con l'ausilio della eventuale maschera di foratura fare 2 fori nel muro, applicare i due tasselli, inseire due viti 4,2× 44,4 lasciando 5mm non avvitati, rimuovere la griglia di aspirazione, agganciare la cappa alle due viti negli apposti fori asolati posteriori e procedere dall'interno al serraggio completo delle viti.
b) Se non è disponibile la maschera, praticare 2 fori Ø 8 (vedi dis.) ed insere tasselli e viti, procedendo come paragrafo a.
c) Per una installatione a muro tramite staffe (opzionali), attenersi alle istruzioni riportate nella apposita maschera abbinata.
d) Rispettare l'avertenza 1.6.

B mm.	500	550	600	700	800	900	1000	1200
A mm.	468	518	568	668	768	868	968	1168

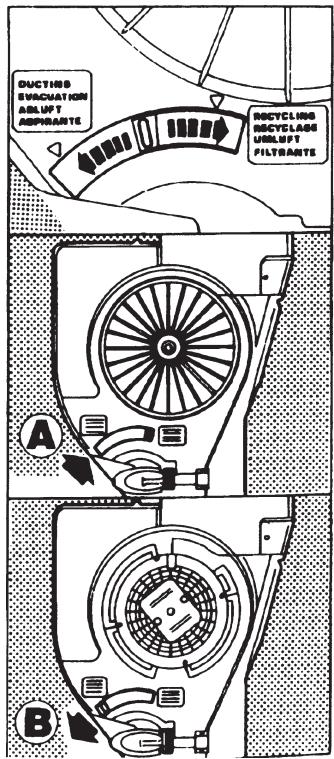

2.4 - Scelta della versione

a) Aspirante

Aprière la griglia di aspirazione e posizionare la leva o l'indice della manopola sulla posizione «aspirante» al fondo della sua corsa (B). Eliminare, se applicata, la cartuccia di carbone attivo, svitando il pomello centrale o ruotando lentamente in senso antiorario per sganciare l'attacco centrale a baionetta. Collegare la tubazione esterna alla flangia Ø 100 mm (o Ø 120 mm su alcuni modelli) posizonata sulla uscita superiore o posteriore secondo necessità. Applicare il tappo nel foro rimasto libero. Rispettre tassativamente l'avventenza 1.1.

b) Filtrante

Apriere la griglia di aspirazione e posizionare la leva o l'indice della manopola nella sua posizione filtrante al fondo della sua corsa (A). Applicare la cartuccia di carbone attivo al supporto motore con il pomello metallico centrale o ruotando lentamente in senso orario per agganciare l'attacco centrale a baionetta. La tubazione esterna, se c'è, può rianere collegata.

2.5 - Connessione elettrica e controlo

funzionale

1 - É necessario rispetto scrupolosamente le avventenze 1.2, 1.3, 1.4 e 1.5 del paragrafo 1 relative alla sicurezza.
2 - Effettuato il collegamento elettrico, verificare il corretto funzionamento di illuminazione, accensione del motore,chio delle velocità.

3 - FUNZIONAMENTO

3.1 - L'interruttore comanda l'accensione, la regolazione della velocità del motore e l'illuminazione del piano di cottura. Per il miglior rendimento dell'apparecchio si consiglia di aprire la visiera e di usare la velocità più elevata in caso di forte concentrazione di odori e fumi, e la velocità intermedia o inferiore per un ricambio d'aria silenzioso ed economico. É inoltre necessarioMETTERE in funzione la cappa quando si inizia a cucinare, lasciandola accesa ancora per quale minuto dopo aver terminato la cottura.
3.2 - Rispettare tassativamente le avventenze 1.7 e 1.8.

4 - MANUTENZIONE E PULIZIA

Una buona manutenzione garantisce un elevato rendimento, e una lunga durata della cappa. ATTENZIONE: L'accumulo di grassi all'interno del filtr,或者其他 a pregiudicare il rendimento dell'apparecchio, cui lo comportare sono rischi di incendio. Si raccomanda pertanto di atteneri scrupolosamente alle istruzioni nelle indicate.

4.1 - Filtrato antigrasso

È il filtrlo meccanico, fornito in diversi tipi alternativi, che trattiene le particelle di grasso. èippo all'interno della griglia di aspirazione. Per la manutenzione operare come segue:

a) Generalità: Indipendentemente dal tipo del filtro, per toglierlo aprire la griglia e ri-muovere gli apposti fermi in filo metallico.
b) Filtrso sottile a perdere (spessore circa 1 mm):

Non lavare, ma sostituire mediamente agli 2 mesi. Se ilhetto è dotato di indicatori chimici di saturazione sostituire quando:

b.1 - Il colore viola dei puntini visibili dall'esterno si è diffuso su tutte la superficie del filtrò.
b.2 - Il colore rosso delle strisce interne, normalmente non visible, è divertato visibile dall'esterno.

c) Filtro sintetico a materassino (spessore circa 10mm ): è rigenerabile e delve essere mediamente lavato anni 2 mesi in acqua tiepida e detersivo neutro, lasciando asciugare dopo leggera strizzatura su fonte di calore a max 40^ . Sostituire dopo 5 o 6 lavaggi.
d) Filtrato metallico multistrato: va lavato mediamente 1 volta al mese in acqua con normale detersivo o in lavastoviglie. Asciugare bene prima di rimontarlo.

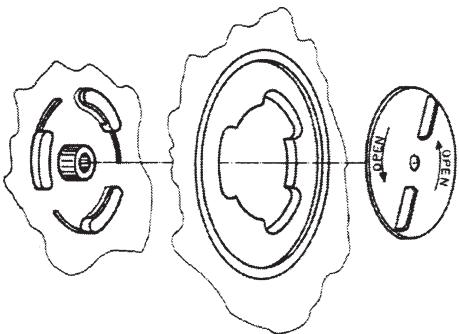

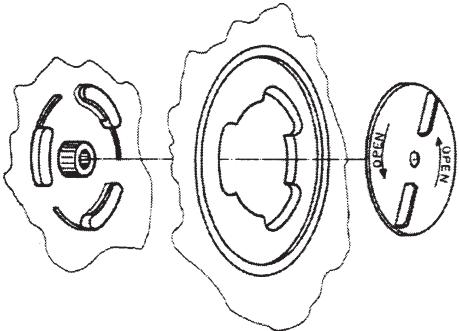

4.2 - Filtro al carbone attivo

È il filtrlo chimico che trattiene gli odori nella cappa filtrante. Per rimuoverlo, après la griglia e svitare il pomello centrale metallico o ruotare leggermente in senso antiorario il filtrro fino a sganciare la baionetta centrale. Rimontare procedendo invversamente. Per un buon rendimento sostuire mediamente anni 3 mesi.

4.3 - Illuminazione

Se una lampada non funzione o smette di funzionare, après la griglia di aspirazione e controllare che sia ben avvitata. Se fosse necessario, cancellarla con un'altra di pari tipo o potenza.

4.4 - Pulizia

Pulire la cappa con acqua tiepida e detersivo liquido neutro; evitare l'uso di solventi, alcool e abrasivi. Per tutte le operazioni dal punto 4.1 al punto 4.4 rispetto l'avertenza 1.9, in particolare per l'operazione 4.3.
