BEDIENUNGSANLEITUNG EX95I/1 CORBERO

lesen Sie bitte diese Benutzerinformation sorgfältig durch. Beachten Sie vor allem den Abschnitt „Sicherheit“ auf den ersten Seiten. Bewahren Sie bitte diese Benutzerinformation zum späteren Nachschlagen auf. Geben Sie sie an eventuelle Nachbesitzer des Gerätes weiter. Wir sind für Sie da: montags bis freitags

INFO SERVICES 0180 - 555 45

10.00 bis 14.00 Uhr.

Hier erhalten Sie Antwort auf jede Frage, die die Ausstattung und den Einsatz Ihres Gerätes betrifft. Natürlich nehmen wir auch gern Wünsche, Anregungen und Kritik entgegen. Unser Ziel ist es, zum Nutzen unserer Kunden unsere Produkte und Dienstleistungen weiter zu verbessern. • Bei technischen Problemen steht Ihnen unser WERKSKUNDENDIENST in Ihrer Nähe jederzeit zur Verfügung (Adressen und Telefonnummern finden Sie im Abschnitt „Kundendienststellen“). Beachten Sie dazu auch den Abschnitt „Service“. Entsorgung Verpackungsmaterial entsorgen • Alle Verpackungsteile sind recyclebar, Folien und Hartschaumteile entsprechend gekennzeichnet. Verpackungsmaterial und eventuelles Altgerät bitte ordnungsgemäß entsorgen. • Die nationalen und regionalen Vorschriften und die Materialkennzeichnung (Materialtrennung, Abfallsammlung, Wertstoffhöfe) beachten. Entsorgungshinweise • Das Gerät darf nicht mit dem Hausmüll entsorgt werden. • Auskunft über Abholtermine oder Sammelplätze sind bei der örtlichen Stadtreinigung oder der Gemeindeverwaltung erhältlich. • Warnung! Ausgediente Altgeräte vor der Entsorgung unbrauchbar machen. Netzkabel abtrennen (nachdem der Netzstecker gezogen bzw. bei Festanschluß der Anschluß durch einen Fachmann demontiert wurde).

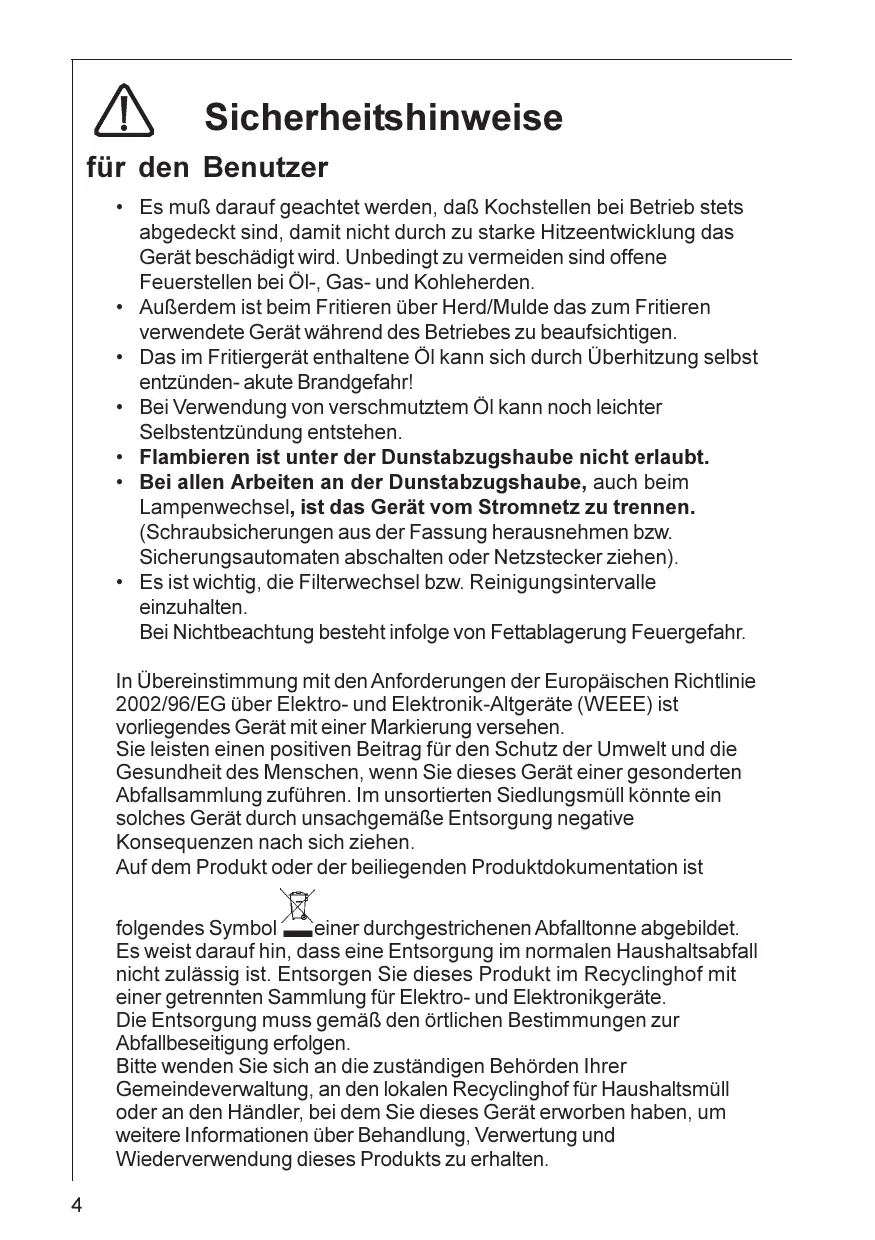

Sicherheitshinweise für den Benutzer • Es muß darauf geachtet werden, daß Kochstellen bei Betrieb stets abgedeckt sind, damit nicht durch zu starke Hitzeentwicklung das Gerät beschädigt wird. Unbedingt zu vermeiden sind offene Feuerstellen bei Öl-, Gas- und Kohleherden. • Außerdem ist beim Fritieren über Herd/Mulde das zum Fritieren verwendete Gerät während des Betriebes zu beaufsichtigen. • Das im Fritiergerät enthaltene Öl kann sich durch Überhitzung selbst entzünden- akute Brandgefahr! • Bei Verwendung von verschmutztem Öl kann noch leichter Selbstentzündung entstehen. • Flambieren ist unter der Dunstabzugshaube nicht erlaubt. • Bei allen Arbeiten an der Dunstabzugshaube, auch beim Lampenwechsel, ist das Gerät vom Stromnetz zu trennen. (Schraubsicherungen aus der Fassung herausnehmen bzw. Sicherungsautomaten abschalten oder Netzstecker ziehen). • Es ist wichtig, die Filterwechsel bzw. Reinigungsintervalle einzuhalten. Bei Nichtbeachtung besteht infolge von Fettablagerung Feuergefahr. In Übereinstimmung mit den Anforderungen der Europäischen Richtlinie 2002/96/EG über Elektro- und Elektronik-Altgeräte (WEEE) ist vorliegendes Gerät mit einer Markierung versehen. Sie leisten einen positiven Beitrag für den Schutz der Umwelt und die Gesundheit des Menschen, wenn Sie dieses Gerät einer gesonderten Abfallsammlung zuführen. Im unsortierten Siedlungsmüll könnte ein solches Gerät durch unsachgemäße Entsorgung negative Konsequenzen nach sich ziehen. Auf dem Produkt oder der beiliegenden Produktdokumentation ist folgendes Symbol einer durchgestrichenen Abfalltonne abgebildet. Es weist darauf hin, dass eine Entsorgung im normalen Haushaltsabfall nicht zulässig ist. Entsorgen Sie dieses Produkt im Recyclinghof mit einer getrennten Sammlung für Elektro- und Elektronikgeräte. Die Entsorgung muss gemäß den örtlichen Bestimmungen zur Abfallbeseitigung erfolgen. Bitte wenden Sie sich an die zuständigen Behörden Ihrer Gemeindeverwaltung, an den lokalen Recyclinghof für Haushaltsmüll oder an den Händler, bei dem Sie dieses Gerät erworben haben, um weitere Informationen über Behandlung, Verwertung und Wiederverwendung dieses Produkts zu erhalten.

für den Küchenmöbel-Monteur • Das Abluftrohr muß bei Abluftbetrieb vorzugsweise den Orignaldurchmesser des Gerätes haben. Achtung! Das Abluftrohr und die Befestigungsmanschetten sind nicht im Lieferumfang inbegriffen und müssen gesondert erworben werden. Falls schon ein kleineres Abluftrohr in Wand oder Dach mit Durchmesser 125 mm besteht, kann der mitgelieferte Reduzierstutzen 150/125 mm verwendet werden. • Auf Bestellung sind je nach Bedarf Rohre unterschiedlicher Formen und Durchmesser sowie ins Freie leitende Abluftsysteme (TeleskopMauerkasten) verfügbar, weitere Einzelheiten beim Kundendienst erfragen. • Bei Montage der Dunstabzugshaube sind folgende Mindestabstände von der Kochstellen-Oberkante bis Unterkante der Dunstabzugshaube einzuhalten: Elektroherde 600 mm Gasherde 700 mm Wenn die Installationsanweisungen des Gaskochgeräts einen größeren Abstand vorgeben, ist dieser zu berücksichtigen. • Bei gleichzeitigem Betrieb einer Dunstabzugshaube im Abluftbetrieb und Feuerstätten darf im Aufstellraum der Feuerstätte der Unterdruck nicht größer als 4Pa (4x10-5 bar) sein. • Die Abluft darf nicht in einen Rauch- oder Abgasschornstein eingeleitet werden. Das Einleiten der Abluft in einen Schacht, der der Entlüftung von Feuerstätten dient, ist nicht zulässig. • Für die Abluftführung sind grundsätzlich die behördlichen Vorschriften einzuhalten. • Bei Betrieb als Abluftgerät ist für eine ausreichende Zuluftöffnung in etwa der Größe der Abluftöffnung zu sorgen. • Aufgrund von Länder-Bauvorschriften unterliegt der gemeinsame Betrieb von Dunstabzugshauben und kamingebundenen Feuerungsstätten, wie Kohle- oder Ölöfen und Gas-Thermen im selben Raum, bestimmten Einschränkungen. • Der gemeinsame, gefahrlose Betrieb von kamingebundenen Geräten und Dunstabzugshauben ist nur gewährleistet, wenn Raum und/oder Wohnung (Raum-Luftverbund) durch eine geeignete Zuluftöffnung von ca. 500-600 cm2 von außen belüftet sind und dadurch bei laufender Dunstabzugshaube Unterdruck vermieden wird. • Im Zweifelsfalle Rat und Zustimmung des zuständigen BezirksSchornsteinfegermeisters oder der örtlichen Baubehörde einholen. • Da in Räumen ohne Feuerungsstätte die Regel gilt: “Zuluftöffnung so

groß wie Abluftöffnung”, kann durch eine größere Öffnung als 500-600 cm2 der Wirkungsgrad der Ablufteinrichtung beeinträchtigt werden. • Der Betrieb der Dunstabzugshaube als Umlufthaube ist unter den genannten Umständen gefahrlos und unterliegt nicht den obengenannten Vorschriften. • Die Funktion der Dunstabzugshaube bei Abluftbetrieb ist nur dann optimal, wenn folgendes beachtet wird: - kurze, gerade Abluftstrecken - möglichst wenige Rohrbögen - Verlegung der Rohre nicht in spitzen Winkeln, sondern in flachen Bögen - möglichst große Rohrdurchmesser (vorzugsweise OriginalauslassDurchmesser beibehalten). • Bei Nichtbeachtung dieser Grundsätze muß mit drastischen Leistungsverlusten und erhöhten Betriebsgeräuschen gerechnet werden.

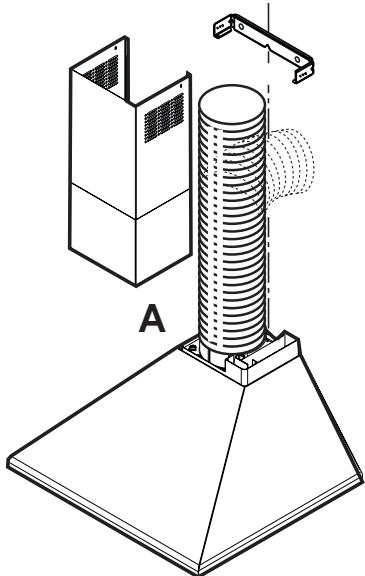

Allgemeines • Die Dunstabzugshaube wird als Abluftgerät ausgeliefert und kann durch den Einsatz eines Aktivkohlefilters (Sonderzubehör) als Umluftgerät verwendet werden. • Für den Umluftbetrieb wird der Original Aktivkohlefilter aus dem Sonderzubehör benötigt. Abluftbetrieb • Die Luft wird mit Hilfe eines an den Abluftstutzen A anzubringenden Rohres ins Freie geleitet. Bild 1. • Das Abluftrohr muß bei Abluftbetrieb denselben Durchmesser wie der Gebläseaustrittstutzen haben, um die spezifizierten Leistungswerte zu erreichen. Falls ein Abluftrohr in Wand oder Dach mit einem Durchmesser von 125 mm schon besteht, kann der mitgelieferte Reduzierstutzen 150/125 mm verwendet werden. • Auf Bestellung sind je nach Bedarf Rohre unterschiedlicher Formen und Durchmesser sowie ins Freie leitende Abluftsysteme (TeleskopMauerkasten) verfügbar, weitere Einzelheiten beim Kundendienst erfragen.

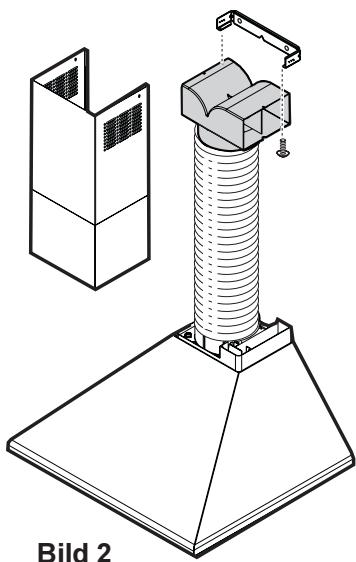

Bild 1 Umluftbetrieb • Die Luft wird gefiltert und in den Raum zurückgeführt. • Für den Umluftbetrieb wird der Original-Aktivkohlefilter aus dem Sonderzubehör benötigt. • Die Umluftweiche mit 2 Schrauben Ø3,5x9,5 mm befestigen. Bild 2. Bild 2

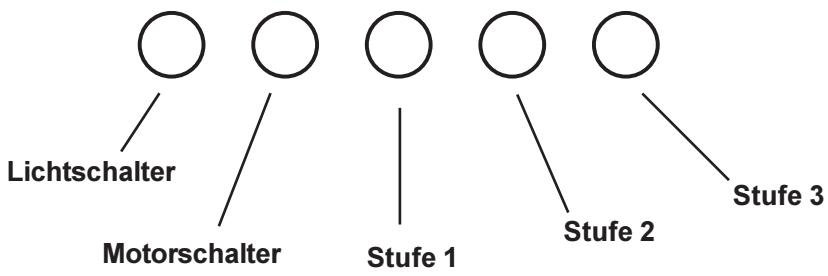

Bedienung der Dunstabzugshaube • Die Dunstabzugshaube ist mit regelbarer Drehzahl ausgerüstet. Es ist ratsam, die Dunstabzugshaube einige Minuten vor Beginn des Kochens einzuschalten und sie ungefähr 15 Minuten nach dem Kochen weiterlaufen zu lassen, damit alle Gerüche sicher entfernt werden. Auf der Vorderseite des Gerätes befinden sich die Schalter: • Lichtschalter: Der Schalter dient dazu, die Lampe, mit der die Dunsthaube ausgestattet ist, ein- und auszuschalten. • Motorschalter: Dieser dient zum Ausschalten des Gebläses. • Stufe 1: Diese dient zum Einschalten der Geschwindigkeitsstufe 1 des Gebläses. • Stufe 2: Diese dient zum Einschalten der Geschwindigkeitsstufe 2 des Gebläses. • Stufe 3: Diese dient zum Einschalten der Geschwindigkeitsstufe 3 des Gebläses. Lichtschalter Motorschalter

Stufe 1 Stufe 2 Stufe 3 Wartung und Pflege • Bevor irgendwelche Wartungsarbeiten ausgeführt werden, muss die Dunstabzugshaube vom Stromnetz getrennt werden. Metallfettfilter • Metallfettfilter haben die Aufgabe, Fettpartikel, die beim Kochen entstehen, aufzusaugen. Sie werden in jedem Fall, d.h. sowohl bei Abluft- als auch bei Umluftbetrieb, verwendet. Metallfettfilter sollen alle 4 Wochen im Geschirrspüler bzw. von Hand gereinigt werden. Öffnen der Metallfettfilter • Die Verriegelung des Fettfilters zuerst nach hinten, dann nach unten herausnehmen. Bild 3. Handreinigung Metallfettfilterkassette ca. 1 Stunde in heißem Wasser mit fettlösendem Reinigungsmittel einweichen und danach mit heißem Wasser abbrausen. Vorgang evtl. wiederholen. Abgetrocknete Kassette wieder einbauen. Geschirrspüler Metallfettfilterkassette in Geschirrspüler stellen. Reinigung bei stärkstem Reinigungsprogramm und höchster Temperatur, mind. 65° C. Vorgang evtl. wiederholen. Abgetrocknete Kassette wieder einbauen. Beim Reinigen der Metallfettfilter im Geschirrspüler kann es zu leichten Farbveränderungen kommen, die jedoch keinen Einfluß auf die Funktion haben. • Innengehäuse nur mit warmer Spülmittellauge reinigen. Keine scharfen Reinigungsmittel, Bürste oder Scheuersand verwenden! Bild 3

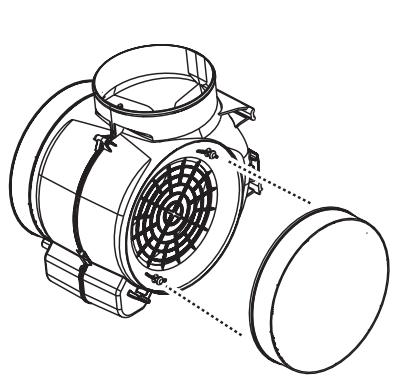

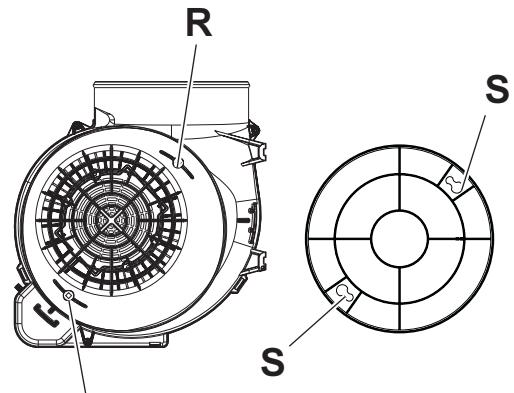

Aktivkohlefilter • Der Aktivkohlefilter muß dann verwendet werden, wenn man die Dunstabzugshaube als Umluftgerät einsetzen möchte. • Dazu wird der Original Aktivkohlefilter (siehe Sonderzubehör) benötigt. • Austausch des Aktivkohlefilters Im Allgemeinen müssen Aktivkohlefilter zumindest einmal alle vier Monate ausgewechselt werden. Dieser Filter kann weder gewaschen noch wiederverwendet werden. Um eine einwandfreie Aufnahme der Gerüche zu garantieren, muss das Aktivkohlevolumen auf die Luftleistung der Haube abgestimmt sein. In diesem Fall garantiert die hohe Qualität der Aktivkohle bei normalem Einsatz der Dunstabzugshaube eine effiziente Aufnahme von Küchengerüchen für cirka ein Jahr. Deshalb sollten nur Originalfilter verwendet werden, die regelmäßig ausgetauscht werden müssen. • Montage - Bild 4 Sind die Kohlefilter nicht eingebaut, muss auf jeder Seite über den Motorschutzgittern jeweils ein Filter eingebaut werden. Achten Sie beim Einsetzen des Filters darauf, dass die Zungen R auf dem Luftkanal in die Schlitze S greifen und drehen Sie den Filter im Uhrzeigersinn, bis er einrastet. • Zum Ausbau in umgekehrter Reihenfolge vorgehen. • Innengehäuse nur mit warmer Spülmittellauge reinigen. Keine scharfen Reinigungsmittel, Bürste oder Scheuersand verwenden! • Bei Bestellung eines Ersatzfilters die Modellbezeichnung und die ENr. angeben. Diese Daten sind auf dem Typenschild an der Innenseite des Gerätes zu finden. • Der Aktivkohlefilter kann beim Kundendienst bestellt werden.

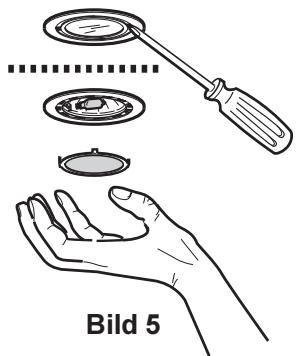

Achtung • Nichtbeachtung dieser Anweisungen zur Reinigung des Gerätes und zum Wechsel bzw. zur Reinigung der Filter kann zum Brand führen. Diese Anweisungen sind unbedingt zu beachten! • Der Hersteller übernimmt keine Haftung für irgendwelche Schäden am Motor oder aus Feuergründen, die auf eine unsachgemäße Wartung oder Nichteinhaltung der oben angeführten Sicherheitsvorschriften zurückzuführen sind. Austausch der Lampe(n) • Dunstabzugshaube vom Stromnetz trennen. • Lampenabdeckung mit einem Schraubenzieher entnehmen und entfernen. Bild 5. • Defekte Lampe herausnehmen und durch neue eines gleichwertigen Typs ersetzen. • Lampenabdeckung wieder montieren. • Bevor der Kundendienst gerufen wird, weil eine Lampe nicht brennt, erst prüfen, ob sie fest eingesteckt ist. Bild 5 Reinigung • Achtung: Zum Reinigen der Dunstabzugshaube Gerät vom Stromnetz trennen. Nicht mit spitzen Gegenständen in das Schutzgitter des Motors eindringen. • Äußere Teile mit milder Spüllauge reinigen. Scharfe Reinigungsmittel, Bürste oder Scheuersand vermeiden. • Die Schalterblende und das Fettfiltergitter nur mit feuchtem Tuch und milden Spülmitteln reinigen. • Es ist wichtig, die Filterwechsel sowie die Reinigungsintervalle einzuhalten. Bei Nichtbeachtung besteht infolge von Fettablagerungen Feuergefahr! Sonderzubehör Aktivkohlefilter Type 29 Mauerkasten Abluftrohr Beim Kundendienst erfragen Beim Kundendienst erfragen

Kundendienst Bei eventuellen Rückfragen und Störungen Kundendienst anrufen (siehe Kundendienst-Stellenverzeichnis). Folgende Daten beim Anruf angeben:

1. Modellbezeichnung

Diese Daten befinden sich auf dem Typenschild auf der Innenseite des Gerätes hinter den Fettfiltern. Konstruktions- und Farbänderungen im Rahmen der technischen Entwicklung bleiben vorbehalten. SERVICE Handelt es sich um eine technische Störung? Dann wenden Sie sich an Ihre Kundendienststelle. (Adressen und Telefonnummern befinden sich im Abschnitt „Kundendienststellen“.) Bereiten Sie das Gespräch in jedem Fall gut vor. Sie erleichtern so die Diagnose und die Entscheidung, ob ein Kundendienstbesuch nötig ist: Halten Sie möglichst genau fest: • Wie äußert sich die Störung? • Unter welchen Umständen tritt die Störung auf? Notieren Sie für das Gespräch unbedingt folgende Kennziffern Ihres Gerätes auf dem Typenschild: • E-Nr. (9 Stellen), • F-Nr. (8 Stellen). Das Typenschild ist nach Ausbau der Metallfettfilter auf der Innenseite des Gerätes zugänglich. Wir empfehlen, die Kennziffern hier einzutragen, damit Sie sie stets zur Hand haben: E-Nr . . . . . . . . . F-Nr . . . . . . . . . Wann entstehen Ihnen auch während der Garantiezeit Kosten? • wenn Sie die Störung mit Hilfe dieser Gebrauchsanweisung selbst hätten beseitigen können, • wenn mehrere Anfahrten des Kundendienst-Technikers erforderlich sind, weil er vor seinem Besuch nicht alle wichtigen Informationen erhalten hat und daher z.B. Ersatzteile holen muß. Diese Mehrfahrten können Sie vermeiden, wenn Sie Ihren Telefonanruf in der oben beschriebenen Weise gut vorbereiten.

Technische Daten Modell: DK 4370 Maße (in cm): Höhe Breite Tiefe Gesamtanschlußwerte: Lüftermotor: Beleuchtung: Länge des Netzkabels: Elektroanschluß: 73,3 - 114,8 51,5 69,9 220 W 180 W 2 x 20 W 150 cm 220-240 V Zubehör/Montagematerial 1 Beipack mit Schrauben, Dübeln und Montageanleitung 1 Kaminhalter 1 Umluftweiche 1 Reduzierstutzen Ø 150-125 mm Elektroanschluß Sicherheitshinweise für den Elektro-Installateur Vor dem Anschluß des Gerätes darauf achten, daß die auf dem Typenschild verzeichnete Spannung der tatsächlichen Netzspannung entspricht.Falls das Gerät mit Stecker ausgerüstet ist, kann es an jede vorschriftsmäßig installierte und gut zugängliche Steckdose angeschlossen werden. Bei erforderlichem Festanschluß darf die Dunstabzugshaube nur durch einen beim zuständigen Elektrizitäts-Versorgungsunternehmen eingetragenen Elektro-Installateur angeschlossen werden. Installationsseitig ist eine allpolige Trennvorrichtung mit mind. 3mm Kontaktöffnungsweite vorzusehen. Für Störungen, die wegen Nichtbeachtung der o.g. Anweisungen auftreten, wird nicht gehaftet.

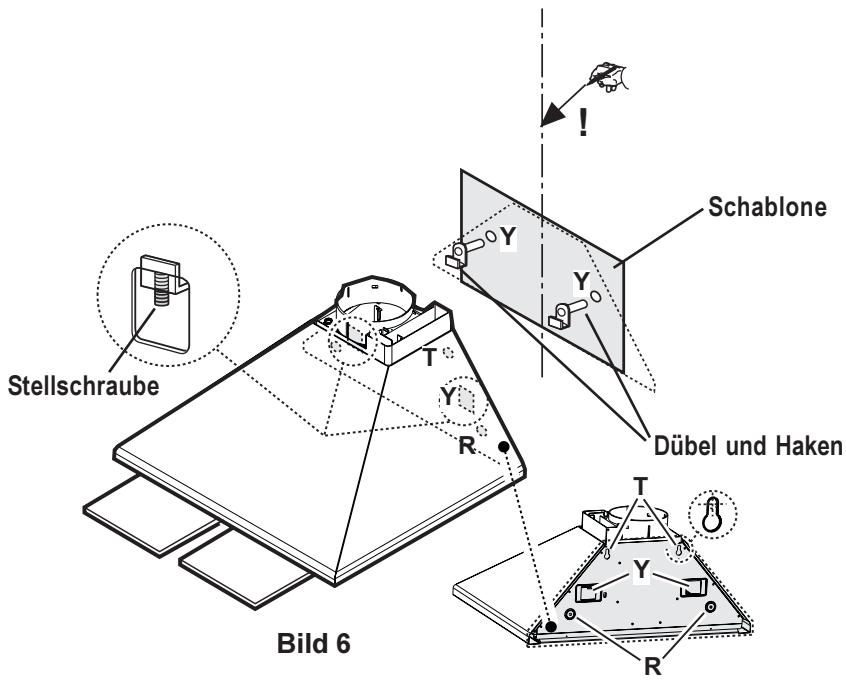

Montage - Bild 6-7-8-9-10 • Die Schablone an die Wand anlegen, die Befestigungspunkte anzeichnen, bohren (Y). • Zwei Dübel mit Haken montieren. • Die Haube einhängen und mithilfe der Stellschrauben auf den Haken ausrichten. • Den Fettfilter ausbauen und die 4 zusätzlichen Befestigungspunkte anzeichnen (T-R).

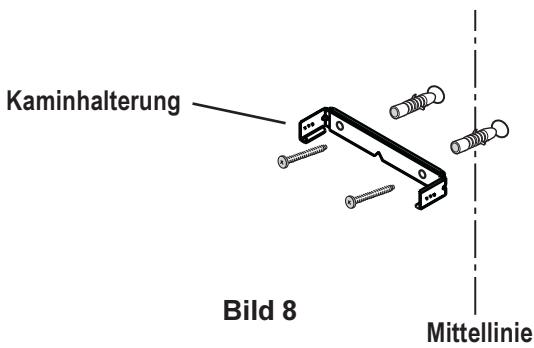

• Die Haube abnehmen und die Löcher bohren (4 x Ø 8 mm). • Die 2 Dübel einsetzen und 2 Schrauben in die oberen Löcher einsetzen, nicht vollständig festziehen, sie dienen als zusätzliche Aufhängung. Bild 7 • Die Kaminhalterung so nah wie möglich an die Decke montieren und mit Dübeln und Schrauben befestigen. Hinweis! Überprüfen, dass die Kaminhalterung in Bezug auf die Haube darunter mittig ausgerichtet sowie waagerecht gerade ist. Kaminhalterung Bild 8 Mittellinie

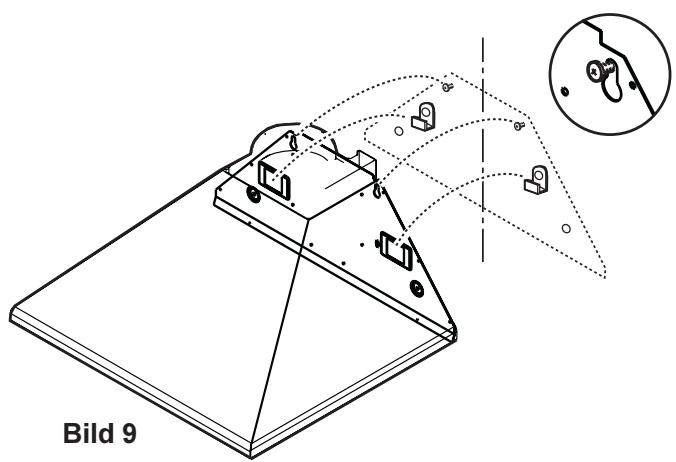

• Die Haube erneut an der Wand aufhängen. Bild 9

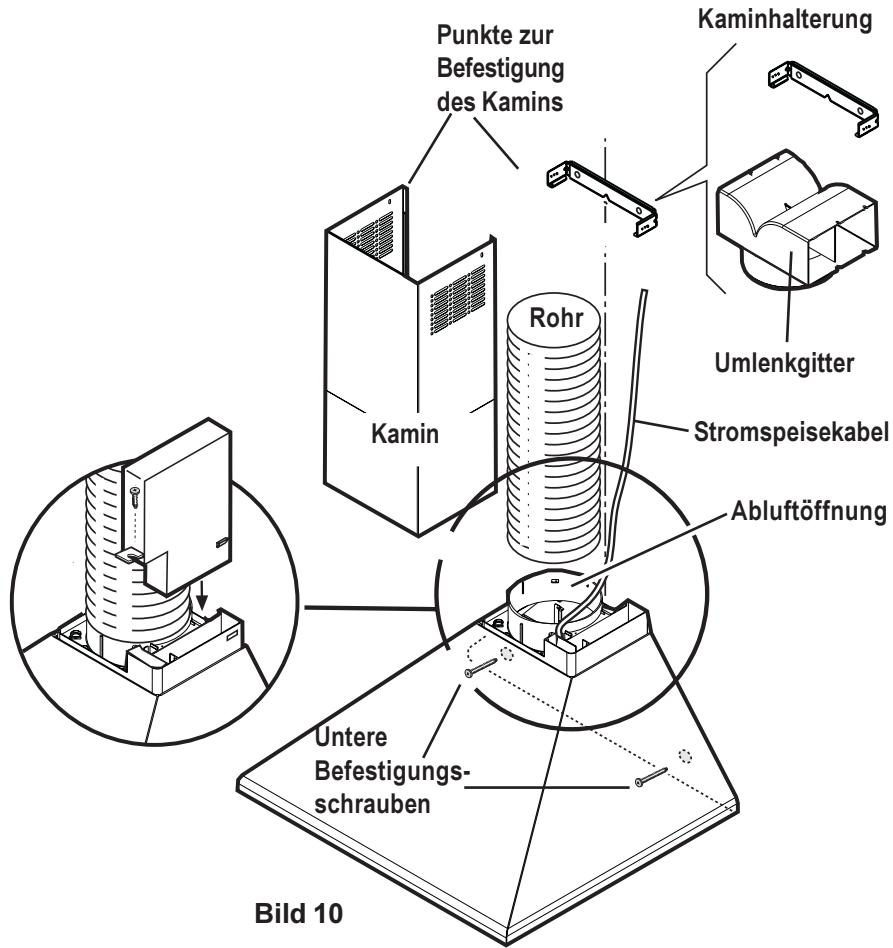

• Die Haube unten endgültig mit 2 Schrauben befestigen. Abluftbetrieb • Ein Ende des Abluftrohrs bzw. -schlauchs mit der Abluftöffnung der Haube verbinden, das andere Ende ist nach außen zu führen. Umluftbetrieb • Das Umlenkgitter mit 2 Schrauben Ø 3,5 x 9,5 mm montieren. Installation des Kamins • Die Haube ans Stromnetz anschließen. • Den Kamin oben mit 2 Schrauben Ø 3 x 9 mm befestigen. • Das Unterteil des Kamins auf die Oberseite der Haube gleitend aufsetzen. Punkte zur Befestigung des Kamins Kaminhalterung Rohr Umlenkgitter Kamin Stromspeisekabel Abluftöffnung Untere Befestigungsschrauben Bild 10

1. The model code number

2. The serial number (E-Nr.)

3. The manufacturing number (F-Nr.)

This information is shown on the registration plate inside the unit behind the grease filter. We reserve the right to change specifications and colours as a result of our policy of continuing technological development. Service and Spare Parts In the event of your appliance requiring service, or if you wish to purchase spare parts, contact your local Service Force Centre by telephoning: 08705 929 929 Your call will be automatically routed to the Service Centre covering your post code area. For the address of your local Service Force Centre and further information about Service Force, please visit the website at www.serviceforce.co.uk Please ensure that you have read the section „What to do if....“ as the engineer will make a charge if the fault is not a mechanical or electrical breakdown even the appliance is under warranty. Please note that proof of purchase is required for in-guarantee service calls. Help us to help you Please determine your type of enquiry before writing or telephoning. When you contact us we need to know: • Your name • Clear and concise details of the fault • Address and post code • Name and model of the appliance* • Telephone number • E number* • Serial number*
