MODE D'EMPLOI EX95I/1 CORBERO

Pour les appareils commerciaux par la france

Lors de sa fabrication, cet appareil a été construit selon des normes, directives et/ou décrets pour une utilisation sur le territoire français.

Pour la sécurité des biens et des personnes ainsi que pour le respect de l'environnement, vous devez impérativement respecter les préconisations suivantes avant toute utilisation de votre appareil.

Pour éviter tout risque de détérioration de l'appareil, transportez-le dans sa position d'utilisation muni de ses cales de transport (selon modèle). Au déballage de celui-ci, et pour empêcher des risques d'asphyxie et corporel, tenez les matériaux d'emballage hors de la portée des enfants. Pour éviter tout risque (mobiliar, immobilier, corporel,...), l'installation, les raccordements (eau, gaz, électricité, évacuation selon modèle), la mise en service et la maintenance de votre appareil doivent être effectuées par un professionnel qualifié. Votre appareil a été conçu pour être utilisé par des adultes. Il est destiné à un usage domestique normal. Ne l'utilisez pas à des fins commerciales ou industrielles ou pour d'autres buts que ceux pour lesquels il a été conçu. Vous éviterez ainsi des risques matériel et corporel. Débranchez votre appareil avant toute opération de nettoyage manuel. N'utilisez que des produits du commerce non corrosifs ou non inflammables. Toute projection d'eau ou de vapeur est proscrite pour écarter le risque d'électrocution. Si votre appareil est équipé d'un éclairage, débranchez l'appareil avant de procéder au changement de l'ampoule (ou du néon, etc.) pour éviter de s'électrocuter. Afin d'empêcher des risques d'explosion et d'incendie, ne placez pas de produits inflammables ou d'éléments imbibés de produits inflammables à l'intérieur, à proximité ou sur l'appareil. Lors de la mise au rebut de votre appareil, et pour écarter tout risque corporel, mettez hors d'usage ce qui pourrait devenir un danger : coupez le câble d'alimentation au ras de l'appareil. Informez-vous auprès des services de votre commune des endroits autorisés pour la mise au rebut de l'appareil.

Veuillez maintenant lire attentivement cette notice pour une utilisation optimale de votre appareil.

Veuillez lire attentivement cette notice d'utilisation et notamment le chapitre « Sécurité » que vous trouverez dans les premières pages. Conservez cette notice d'utilisation pour pouvoir la consulter ultérieurement. Transmettez-la à l'éventuel prochain propriétaire de l'appareil.

Mettre au rebut les matériaux d'emballage

• Tous les emballages sont recyclables, les films et les mousses sont marqués en conséquence. Veuillez bitset au rebut les matériaux d'emballage et éventuellement l'appareil usage selon les règles en vigueur.
• Respectez les prescriptions nationales et régionales et le marquage des matériaux (tri des matériaux, ramassage des déchets, déchetteries).

Consignes de mise au rebut

L'appareil ne doit pas être jeté avec les ordures ménagères. - Renseignez-vous auprès des services de votre commune des endroits autorisés pour la mise au rebut de l'appareil. - Attention! Rendez inutilisable l'appareil usage avant de le mettre au rebut. Coupez le câble d'alimentation au ras de l'appareil.

Sommaire

Consignes de sécurité 37 pour l'utilisateur 37 pour l'installateur 39

Généralités 41 Version d'évacuation extérieure 41 Version de recyclage 41 Utilisation de la hotte 42

Entretien 43 Filtre à graisse métallique 43 Filtre à charbon 44 Remplacement de l'ampoule d'éclairage 45

Nettoyage 45

Accessoires (en option) 45 Service après-vente 46 Caractéristiques techniques 47 Accessoires/Matériel de montage 47 Branchement électrique 48 Montage 49

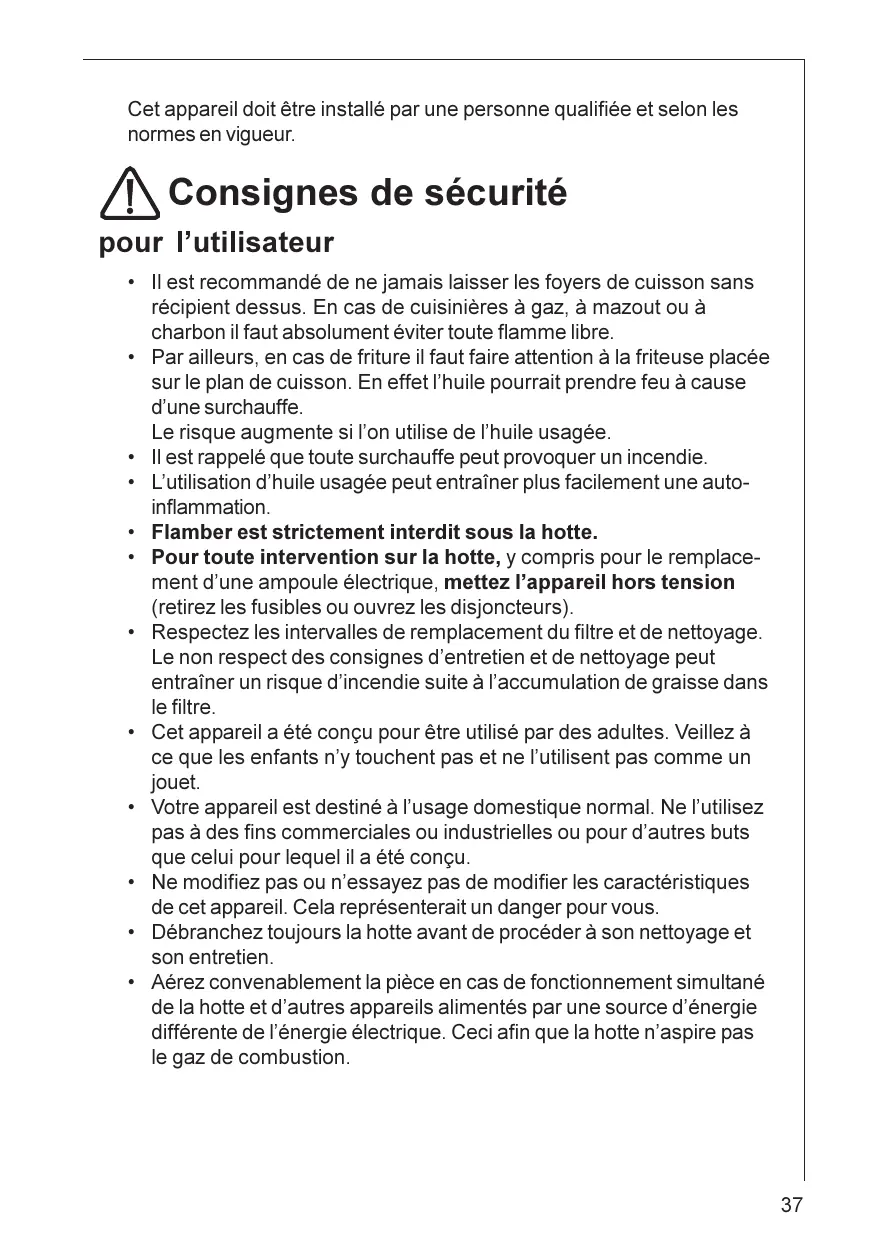

Cet appareil doit être installé par une personne qualifiée et selon les normes en vigueur.

Pour l'utilisateur

• Il est recommandé de ne jamais laisser les foyers de cuisson sans récipient dessus. En cas de cuisinières à gaz, à mazout ou à charbon il faut absolument éviter toute flamme libre.
• Par ailleurs, en cas de friture il faut faire attention à la friteuse placée sur le plan de cuisson. En effet, l'huile pourrait prendre feu à cause d'une surchauffe.

Le risque augmente si l'on utilise de l'huile usagée.

• Il est rappelé que toute surchauffe peut provoquer un incendie.
• L'utilisation d'huile usagée peut entraîner plus facilement une autoinflammation.
• Flamber est strictement interdit sous la hotte.
• Pour toute intervention sur la hotte, y compris pour le remplacement d'une ampoule électrique, mettez l'appareil hors tension (retirez les fusibles ou ouvrez les disjoncteurs).
• Respectez les intervalles de remplacement du filtre et de nettoyage. Le non-respect des consignes d'entretien et de nettoyage peut entraîner un risque d'incendie suite à l'accumulation de graisse dans le filtre.
• Cet appareil a été créé jusqu'à partir de l'adulte. Veillez à ce que les enfants n'y touchent pas et ne l'utilisent pas comme un jouet.
• Voiture appareil est destiné à l'usage domestique normal. Ne l'utilise pas à des fins commerciales ou industrielles ou pour d'autres buts que celui pour lequel il a été créé.
• Ne modifies pas ou n'essaie pas de modifier les caractéristiques de cet appareil. Cela représente un danger pour vous.
• Débranche toujours la hotte avant de procéder à son nettoyage et son entretien.
• Aérez convenablement la pièce en cas de fonctionnement simultané de la hotte et d'autres appareils alimentés par une source d'énergie différente de l'énergie électrique. Ceci afin que la hotte n'aspire pas le gaz de combustion.

Cet appareil porte le symbole du recyclage conformément à la Directive Européenne 2002/96/CE concernant les Déchets d'Équipements Électriques et Électroniques (DEEE ou WEEE).

En procédant correctement à la mise au rebut de cet appareil, vous contribuerez à empêcher toute conséquence nuisible pour l'environnement et la santé de l'homme.

Pour la mise au rebut, respectez les normes relatives à l'élimination des déchets en vigueur dans le pays d'installation.

Pour obtenir de plus amples détails au sujet du traitement, de la récupération et du recyclage de cet article, veuillez vous adresser au bureau compétent de votre commune, à la société de collecte des déchets ou directement à votre revendeur.

Pour l'installateur

• Le tuyau d'évacuation doit avoir un diamètre de 150 mm en version évacuation.

Attention! le conduit d'évacuation et les colliers de fixation ne sont pas fournis et doivent être achetés à part.

Dans le cas où il existe déjà un tuyau d'évacuation de l'air d'un diamètre de 125 mm dans le mur ou sur le toit, on pourrait utiliser le manchon de réduction 150/125 mm. Le bruit de fonctionnement sera un peu plus élevé.

• Lors de l'installation de la hotte, respectez les distances minimales suivantes entre le plan de cuisson et le bord inférieur de la hotte:

700 Mm

Si les instructions d'installation du dispositif de cuisson au gaz spécifient une plus grande distance, il faut en tenir compte.

• L'appareil doit être débranché pendant l'installation ou dans l'éventualité d'une intervention.
• L'installation de votre appareil doit être réalisée par un technicien qualifié.
• Vérifiez que la tension du réseau correspond à la tension mentionnée sur la plaque signalétique sur la hotte.
• Si l'installation électrique de votre habitation nécessite une modification pour le branchement de votre appareil, faites appel à un électricien qualifié.
• Le conduit d'évacuation, quel qu'il soit, ne doit pas déboucher dans les combles.
• Dans le cas où l'appareil est relié directement à l'installation électrique, interposez un interrupteur bipolaire ayant une distance d'ouverture des contacts d'au moins 3 mm.
• La dépression de l'air dans la pièce où se trouvent des systèmes de chauffage ne doit pas être supérieure à 4Pa (4x10 ^-5 bar) lors du fonctionnement simultané de la hotte aspirante en version évacuation et des systèmes de chauffage.
• Si la hotte est utilisé en version évacuation, ne raccordez pas l'appareil à un conduit d'évacuation de fumées de combustion (chaudière, cheminée, etc.) ou à une VMC (ventilation mécanique contrôle).

L'évacuation de l'air aspiré doit se faire selon les prescriptions locales en vigueur.

Lors du fonctionnement en version évacuation, il faudra veiller à réaliser une ouverture d'entrée d'air suffisante, environ de la taille de

L'ouverture d'évacuation.

• Selon les prescriptions de construction locales, des restrictions sont imposées à l'utilisation simultanée dans une même pièce de hottes aspirantes et de systèmes de chauffage reliés à une cheminée tels que des poêles à charbon, à mazout ou à gaz.
• Le fonctionnement simultané et sans danger d'appareils reliés à une cheminée et de hottes aspirantes n'est assuré que si le local et/ou l'appartement (pièces communicantes) possède une entrée d'air adaptée d'env. 500 à 600 cm², empêchant ainsi une dépression lorsque la hotte est en service.
• Comme dans les pièces sans systèmes de chauffage, la règle suivante est de mise : « Ouverture d'entrée d'air aussi importante que l'ouverture d'évacuation. » Le rendement de l'installation d'évacuation peut être réduit si l'entrée d'air est supérieure à 500 à 600 cm².
• Le fonctionnement de la hotte en recyclage ne présente aucun danger dans des conditions connues et n'est donc pas soumis aux prescriptions mentionnées ci-dessus.
• Le fonctionnement de la hotte en version évacuation n'est optimal que si les conditions suivantes sont respectées :

—parcours d'évacuation court et direct —Nombre de coudes minimal sur les tuyaux —pose des tuyaux avec des courbes plutiôt que des angles nets —diamètres des tuyaux les plus grands possibles (de préférence le même diamètre que celui de l'ouverture d'évacuation).

• Le non-respect de ces règles de base entraînera des pertes de puissance significatives et une augmentation du niveau sonore.

Généralités

• La hotte est livrée en version évacuation mais peut, grâce à l'emploi d'un filtre à charbon actif (en option), être utilisée en version recyclage. Pour cela, il faudra vous procurer le filtre à charbon actif d'origine (voir Accessoires).

Version d'évacuation extérieure

• L'air est rejeté à l'air libre par un conduit raccordé sur le tuyau d'évacuation A. Fig. 1. Pour obtenir des performances optimales lors de l'aspiration, le tuyau d'évacuation doit avoir un diamètre équivalent à celui de l'ouverture d'évacuation.
• Dans le cas où il existe déjà un tuyau d'évacuation de l'air d'un diamètre de 125 mm dans le mur ou sur le toit, on pourra utiliser le manchon de réduction 150/125 mm. Le bruit de fonctionnement sera un peu plus élevé.

Fig. 1

Version recyclage

L'air est filtré par un filtre à charbon (en option) et renvoyé dans la pièce. - En version recyclage, utilisez le filtre à charbon actif d'origine (voir Accessoires) que vous pourrez vous procurer en option auprès de votre magasin vendeur. Fixez le déflecteur d'air au moyen des 2 vis 3,5× 9,5mm Fig.2.

Fig. 2

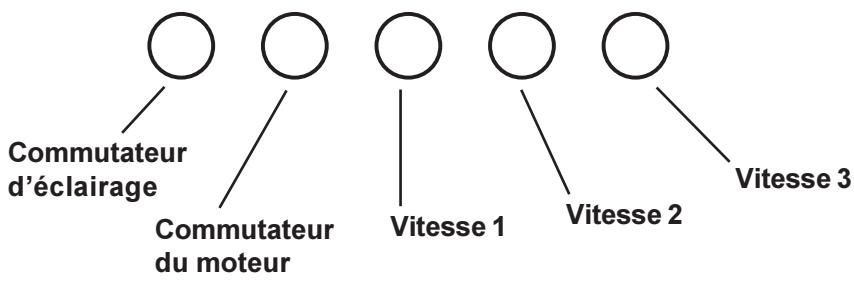

Utilisation de la hotte

• La hotte est équipée de vitesse régulable. Il est conseillé de mettre en marche la hotte quelques minutes avant le début de la cuisson et de la laisser fonctionner env. une quinzaine de minutes après la cuisson afin d'éliminer toutes les odeurs. Le bandeau de commandes de la hotte se trouve sur l'avant de l'appareil.
• Commutateur d'éclairage: Ce commutateur sert à allumer ou à éteindre la lampe dont est équipée la hotte aspirante.
• Commutateur du moteur: Ce commutateur sert à l'enclenchement du ventilateur.
• Vitesse 1 : Ce commutateur sert à l'enclenchement de la 1ère vitesse du ventilateur.
• Vitesse 2 : Ce commutateur sert à l'enclenchement de la 2ème vitesse du ventilateur.
• Vitesse 3 : Ce commutateur sert à l'enclenchement de la 3ème vitesse du ventilateur.

Entretien

• Débranche la hotte avant tout entretien.

Filtre à graisse métallique

• Le filtre à graisse métallique a pour but de piéger les particules de graisse produites durant la cuisson des aliments et est utilisé aussi bien durant le fonctionnement en version évacuation qu'en version recyclage.

Le filtre àGRAISSÉ métallique doit être extrait toutes les 4 semaines et lavé soit à la main, soit dans un lave-vaisselle.

Ouverture du filtre à graissé métallique

• Poussez en arrêté le dispositif d'arrêt du filtre àGRAISSÉ métallique puis sortez le filtre vers le bas. Fig. 3.

Nettoyage à la main

• Laissez tremper la cassette du filtre à graisse métallique durant env. 1 heures dans de l'eau chaude avec un détergent doux puis rincez à l'eau chaude. Remettez en place la cassette soigneusement séchée.

Lave-vaisselle

• Placez la cassette du filtre àGRAISSE métallique dans le lave-vaisselle.

Vérifiez que la rotation du bras de lavage du lave-vaisselle ne puisse pas être gênée par le filtre àGRAISSE.

Lavez avec un programme pour vaisselles très sales et une température d'au moins 65°C. Recommencez éventuellement l'opération. Remettez en place la cassette après séchage.

• Il se peut qu'il y ait quelques modifications de la teinte de la cassette du filtre à GRAISSE METALLIQUE lors du passage dans le lave-vaisselle, modifications qui n'ont aucune influence sur le fonctionnement de la cassette.
• Nettoyez l'intérieur du logement de la cassette avec de l'eau chaude contenant du détergent (n'employez jamais de détergents corrosifs ou de brosses à récycler!).

Fig. 3

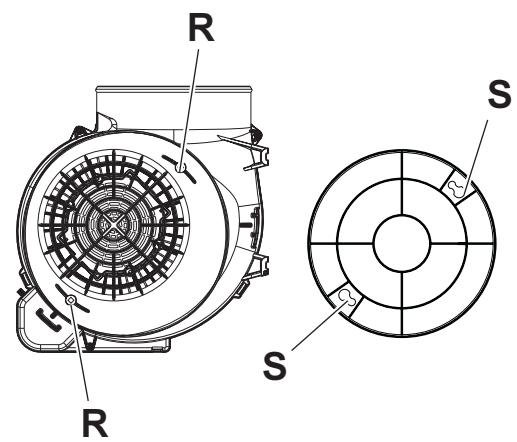

Filtre à charbon

• Le filtre à charbon doit être mis en place lorsque la hotte est utilisée en version recyclage. Pour cela, il faudra utiliser le filtre à charbon actif d'origine (voir Accessoires).
• Remplacement du filtre à charbon

Le filtre à charbon actif doit généralement être remplacé tous les quatre mois (en fonction des conditions d'utilisation). Ce filtre ne peut être ni lavé ni réutilisé.

Montage - Fig. 4

Montez le(s) filtre(s) de façon qu'il(s) recouvre(nt) le moteur.

Contrôlez que les chevilles R présentes sur le support de ventilation se trouvent en face des fentes S, puis tournez dans le sens des aiguilles d'une montre jusqu'au blocage.

• Pour le démontage, procédez dans l'ordre inverse.
• Lors de la commande d'un contrôle de rechange, veuillez préciser la désignation du contrôle et la référence du produit. Ces données sont indiquées sur la plaque signalétique à l'intérieur de l'appareil.
• Vous pouvez commander le filtre à charbon auprès de votre magasin vendeur.

Fig. 4

Attention

• Il y a risque d'incendie si vous ne respectez pas les instructions concernant le nettoyage de l'appareil et le remplacement ou le nettoyage du filtre.
• La responsabilité du constructeur ne peut en aucun cas être engagée dans le cas d'un endommagement du moteur ou d'incendie liés à un entretien négligé ou au non-respect des consignes de sécurité précédemment mentionnées.

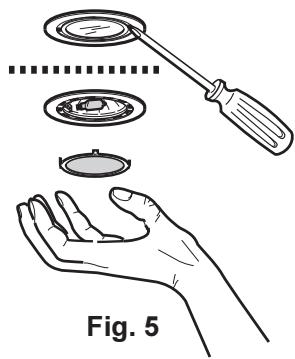

Remplacement de l'ampoule déclairage

• Mettez la hotte hors tension.
• Démonter la protection de l'ampoule avec un tournevis. Fig. 5.
• Remplacez l'ampoule défective par une ampoule du même type.
• Remontez la protection de l'ampoule.
• Si l'ampoule ne s'allume pas, vérifie qu'elle est correctement installée avant d'appeler le Service Après-Vente.

Nettoyage

• Attention: Débranchez l'appareil avant le nettoyage. N'introduisez pas d'objets pointus dans la grille de protection du moteur.
• Nettoyez les parties extérieures avec un détergent doux. N'utilisez jamais de produits abrasifs ou caustiques, de détergents corrosifs, de brosses ou de sablons à récurer.
• Nettoyez le bandeau des commandes et la grille du filtre à graisse avec un chiffon légèrement imbibé d'un détergent doux.
• Il est très important de respecter les intervalles de remplacement du filtre et de nettoyage. Le non-respect peut entraîner un risque d'incendie suite à l'accumulation de graisse dans le filtre.

Accessoires (en option)

Filtre à charbon Type 29

Service après-vente

Dans le cas de demandes de renseignement ou de pannes, veuillez appeler notre service après-vente (voir la liste de nos différents points de service après-vente).

Lors de l'appel, préciser:

1. La désignation du modèle
2. La référence
3. Le numéro de l'appareil

Ces données sont indiquées sur la plaque signalétique située à l'intérieur de l'appareil et visible après ouverture de la grille du filtre à graisse.

Sous réserve de modifications de construction et de coloris dans le cadre du développement technique.

Pour les appareils commercialisés en france

Si une intervention s'avère nécessaire, le vendeur de votre appareil est le premier habilité à intervenir. À défaut (déménagement de votre part, fermeture du magasin où vous avez effectué l'achat,...) veuillez consulter le Centre Contact Consommateurs qui vous communiquera alors l'adresse d'un service après vente.

Signalez au service après vente le numéro PNC et le S-No (numéro de série), que vous trouverez sur la plaque signalétique située sur votre appareil.

Afin de répondre rapidement, nous vous recommandons de l'inscrire à cet endroit.

PNC:

S-No:

Caractéristiques techniques

Model:

DK4370

Dimensions (en cm) :

Hauteur: 73,3-114,8

Largeur: 51,5

Profondeur : 69,9

Puissance moteur : 180 W

Eclairage: 2 × 20 W

Longueur du câble d'alimentation: 150 cm

Branchement électrique: 220-240 V

Accessoires/matériel de montage

1 sac avec vis, chevilles et documentation 1 structure de support 1 déflecteur 1 manchon de réduction Ø 150-125 mm

Consignes de sécurité pour l'électricien

Avant de brancher l'appareil, vérifier que la tension indiquée sur la plaque signalétique correspond à celle du secteur. Si l'appareil est muni d'une fiche de courant, il pourra être branché sur n'importe quelle prise de courant installée conformément aux normes et facile d'accès. Si un branchement permanent est nécessaire, la hotte devra être branchée par un électricien travaillant pour une entreprise d'électricité agréée. Côté installation, il faudra prévoir un dispositif de protection sur tous les pôles avec une course d'ouverture de contact d'au moins 3 mm. Notre responsabilité ne peut être engagée pour les défauts résultant du non-respect des instructions précédemment mentionnées. Branchement permanent uniquement par un électricien agréé!

Branchement électrique

Votre appareil ne peut être branché qu'en 230 V monophasé.

Vérifiez que la puissance de l'installation est suffisante et que les lignes sont en bon état et peuvent supporter l'intensité absorbée par l'appareil, compte tenu des autres appareils branchés.

Calibre des fusibles en ligne (un par phase) 10 A en 230 V. Important

L'installation doit être réalisée conformément aux règles de l'art, aux prescriptions de la norme NF C 15.100 et aux prescriptions de l'E. D. F. Utilisez un socle de prise de courant comptant une borne de mise à la terre, qui doit être obligatoirement raccordée conformément à la norme NF C.15.100 et aux prescriptions de l'E. D. F.; cette prise de courant doit impératifement être accessible.

Dans le cas où l'appareil est relié aux canalisations électriques fixes, un dispositif de séparation bipolaire ayant une distance d'ouverture des contacts d'au moins 3 mm doit être prévu dans l'installation fixe.

Le cordon secteur est à 3 conducteurs.

Si le câble d'alimentation est endommagé, il doit être remplacé par un câble d'alimentation certifié. Cette opération ne peut être effectuée que par une personne habilitée, par votre vendeur, ou par le fabricant.

L'appareil ne doit pas être raccordé à l'aide d'un prolongateur ou d'une prise multiple ou d'un raccordement multiple (risque d'incendie).

Vérifiez que la prise de terre est conforme aux règlements en vigueur.

Notre responsabilité ne saurait être engagée pour tout incident ou accident provoqué par un raccordement électrique non conforme ou par une mise à la terre inexistante ou défectueuse.

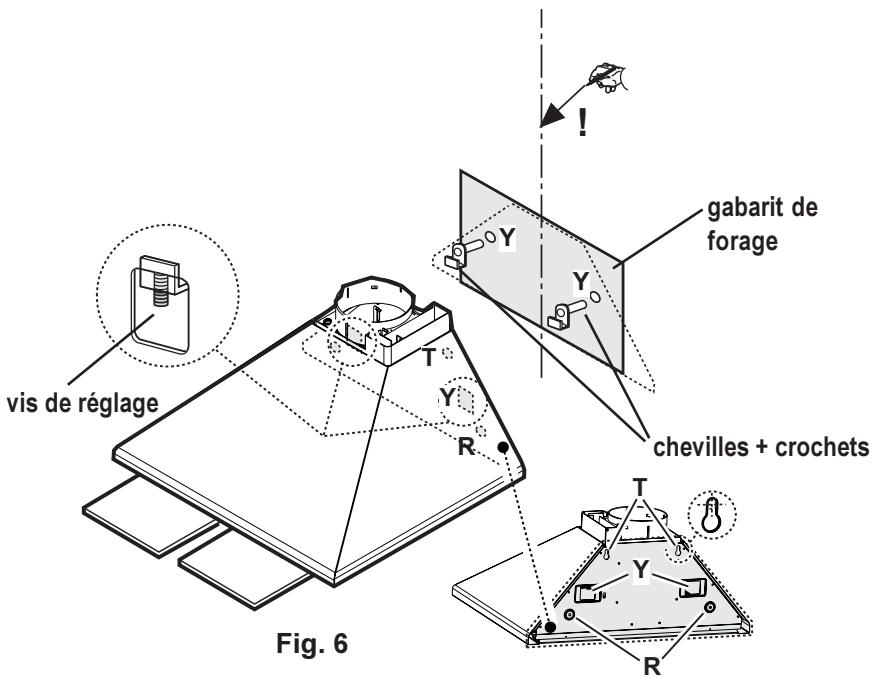

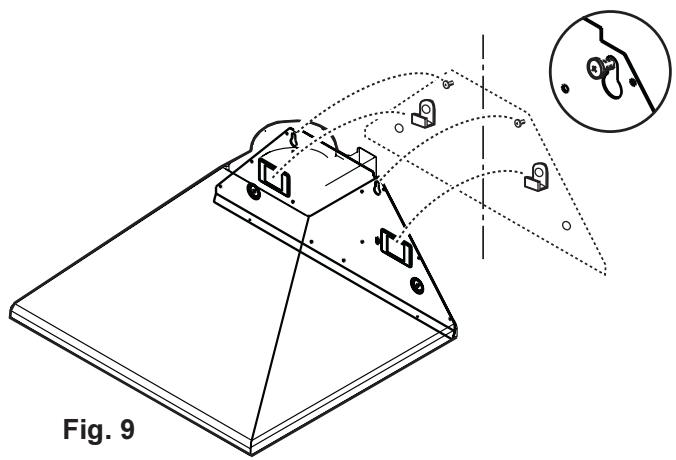

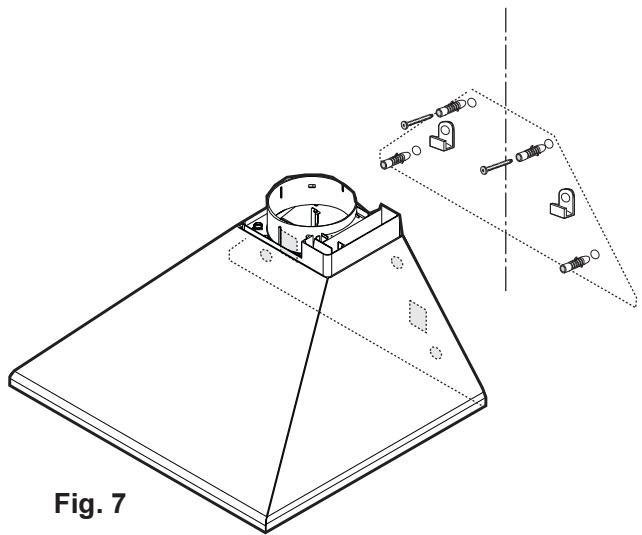

Montage - fig. 6-7-8-9-10

• Appliquer le gabarit de forage au mur, tracer les points de fixation, forer (Y).
• Monter deux chevilles avec crochets.
• Accrocher la hotte et nivelrer avec les vis de réglage placées sur les crochets.
• Enlever le filtre à graisse et tracer 4 points de fixation additionnelle (T-R).

• Enlever la hotte et effectuer les trous (4 x Ø 8 mm).
• Insérer deux chevilles et insérer 2 vis sur les trous supérieurs, ne pas serrer complètement, elles serviront comme accrochage additionnel.

• Monter le support cheminée le plus adjacent possible du plafond et le fixer avec les chevilles et les vis.

Attention! Contrôler que le support cheminée est bien centré par rapport à la hotte en dessous et aligné horizontalement.

Fig. 8 ligne médiane

Accrocher de nouveau la hotte au mur.

• Fixer la hotte en bas définitivement avec 2 vis.

Version aspirante

• Relier une extrémité du tuyau d'évacuation au trou d'évacuation de la hotte, l'autre extrémité doit être dirigée vers l'extérieur.

Version filtrante

• Monter le déflecteur avec 2 vis Ø 3,5 x 9,5 mm.

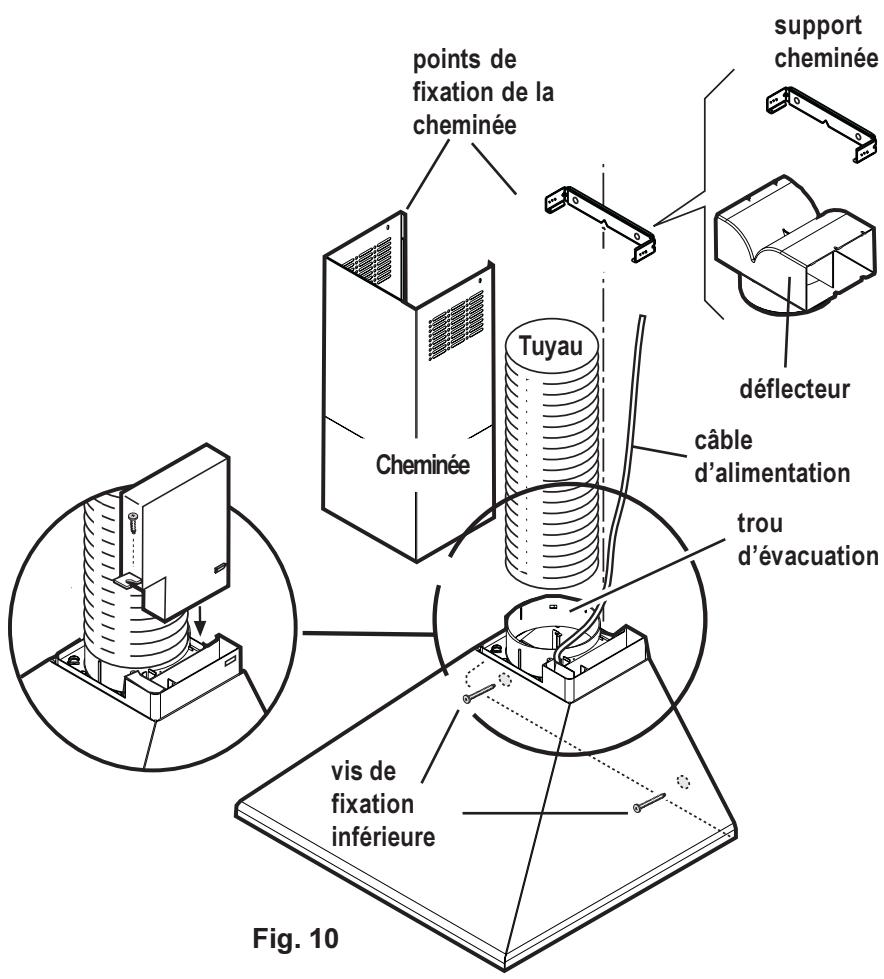

Installation de la cheminée

• Connecter la hotte au réseau électrique. Fixer la hotte en haut avec 2 vis 3× 9mm
• Faire glisser la section inférieure de la cheminée sur le côté supérieur de la hotte.

Pour l'utilisateur 54

Pour l'installateur 55
