GEBRUIKSAANWIJZING EX95I/1 CORBERO

Lees deze informatatie aandachtig door.

Lees Voor het hoofdstuk "Veiligkeit" op de eerste pagina's. Bewaar dit boekje goed, zodate u nogients iets kunt nalezen. Geef het door aan een eventuele volgende eigenaar van het apparatus.

• Bij technische problemen(Int)kunt u alttijd contact opnemen met de AEG service-afdeling, zie hoofdstuk "Klantenservice".

Afvalverwerking

Verpakkingsmaterial verwijderen

• Alle verpakkingsdelen zijn recyclebaar, folies en piepschuim onderdelen zijn overeenkomstig gecodeerd. Verpakkingsmaterial en eventuele oude apparaten要去 op de juiste manier worden weggegooid.
• Houd u aan de landelijkke enplaatselijkke voorschriften en let op de materiaalaanduiding (materialaalscheiding, afvalverzameling, inzamelpunten).

Aanwijzingen voor het weggooien

• Het apparaat mag nicht bij het huisvuil worden gezet.
• Informatie over afhaaltijden of inzamelplaatsen krijgt u bij de gemeentelijkke reinigingsdienst of het gemeentehuis.
• Waarschuwing! Afgedankte apparaten要去en voor het weggooien onbruikbaar worden gemaakt. Aansluitsnoer verwijderen (eerst de stekker uit het stopcontact trekken resp. bij vaste aansluiting de aansluiting door eenvakman lately demonteren).

Gedrukt op milieuvriendelijk gefabriceceerd papier.

Wie milieubewust denkt, handelt ook zo...

Inhoudsopgave

Veiligheidsaanwijzingen 20

voorde gebruiker 20

voordekeukenmeubel-monteur 21

Algemeen 23

Gebruik als afzugkap 23

Gebruik als recirculatiekap 23

Bediening van de afzuigkap 24

Onderhoud 25

Metalen vetfilters 25

Koofilter 26

Vervangen van de lamp(en) 27

Reiniging 27

Extra leverbare accessoires 27

Klantenservice 28

Elektrische aansluiting 29

Installatie 30

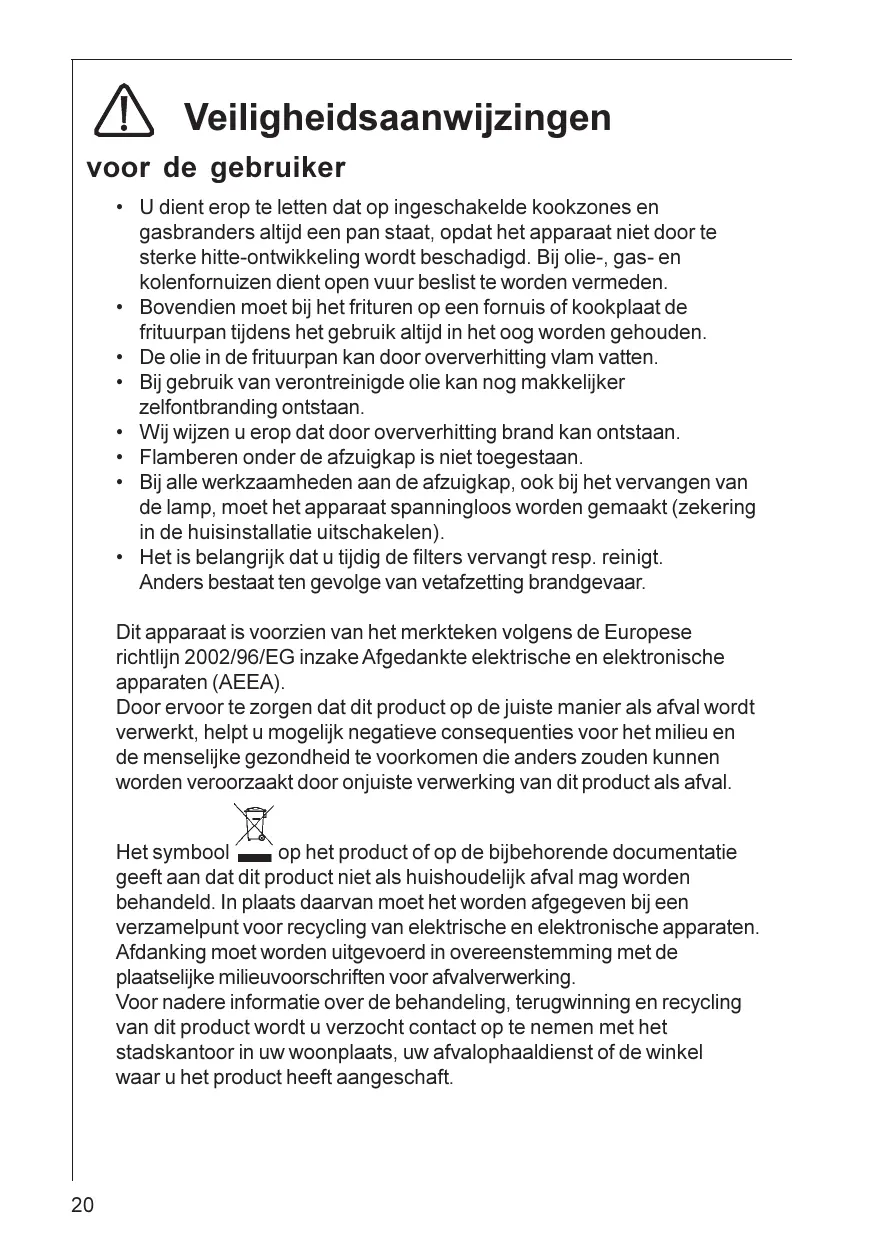

Veiligheidsaanwijzingen

voor de gebruiker

• U dient erop te letten dat op ingeschakelde kookzones en gasbranders.altijd een pan staat, opdat het apparaat Niet door te sterke hitte-ontwikkeling worden beschadigd. Bij olie-, gas- en kolenformnuizen dient open vuur beslil te worden vermeden.
• Bovendien moet bij het frituren op een fornuis of kookplaat de frituurpanijdens het gebruik.altijd in het oog worden gehonden.
• De olie in de frituurpan kan door oververhitting vlam vatten.
• Bij gezbruik van verontreinigde olie kan nog makkelijker zelfontbranding ontstaan.
• Wij wijzen u erop dat door oververhitting brand kan ontstaan.
• Flamberen onder de afzuigkap is Niet toegestaan.
• Bij alle werkzaamheden aan de afzuigkap, ook bij het verrangen van de lamp,要去 het apparaat spanningloos worden gemaakt (zekering in de huisinstallatie uitschakelen).
• Het is belangrijk dat uijdig de filters verrangt resp. reinigt.
  Anders bestaat ten gevolge van vetafzetting brandgevaar.

Dit apparaat is voorzien van het merkteken volgens de Europese richtlijn 2002/96/EG inzake Afgedankte elektrische en elektronische apparaten (AEEA).

Door ervoor te zorgen dat dit product op de juiste manier als afval worden verwerkt, helpt u möglichn negatieve consequenties voor het milieu en de menselijk gezondheid te voorkomen die anders zouden+kennen wordenveroorzaakt door onjuiste verwerking van dit product als afval.

Het symbool op het product of op de bijbehorende documentatie geeft aan dat dit product Niet als huishoudelijk afval mag worden behandeld. Inplaats waarvan要去 het worden afgegeven bij een verzamelpunt voor recycling van elektrische en elektronische apparaten. Afdanking要去 worden uitgevoerd in overeenstemming met deplaatselijke milieuvoorschriften voor afvalverwerking.

Voor nadere informatatie over de behandeling, terugwinning en recycling van dit product worden u verzocht contact op te nemen met het stadskantoor in uw woonplaats, uw afvalophaaldienst of de winkel waar u het product heeft aangeschaft.

• De afvoerbuis要去 bij gebruik als afzuigkap een diameter van 150mm hebben.

Let op! De afvoerbuis en de bevestigingsringen worden nicht bijgeleverd en要去en apart worden aangeschaft.

• Als een afvoerbuis in wand of dak met een diameter van 125 mm al aanwezig is, kan het meegeleverde verloopstuk, 150/125 mm, worden gebruikt. Indien nodig zich op bestelling buizen in verschillende vormen en diameters en afvoersystemen maar buiten (telescoop-muurkast) verkrijgbaar. Neem waaroor contact op met once service-afdeling.
• Bij de montage van de afzuigkap要去en de volgende minimale afstanden van de bovenkant van de kookzones of gasbranders tot de onderkant van de afzuigkap worden aangehouden:

elektrisch fornuis

600 mm

gasfornuis

700 mm

Indien in de installmentie-aanwijzing van het gaskooktoestel een grotere afstand worden aangegeven要去 hiermee rekening worden gehonden.

• Bij gewelijkijdig gezebruik van het apparaat als afzuigkap en stockplaatsen mag in de ruimte waar de stockplaats zich bevindt de onderdruk Niet groter dan 4PA (4x10 ^-5 bar)�.
• De afgewerkte lucht mag Niet in een kanaal dat bestemd is voor de afvoer van rook-/verbrandingsgassen of een schacht die dient voor de ontluchting van ruimten met stockplaatsen geleid worden.
• Voor het afvoeren van de afgewerkte lucht要去en deplaatslijke voorschriften in achegenomen worden.
• Bij gebruik als afzuigkap要去 gezorgd worden voor een voldoende groe toevoeropening, die onceveeer even groot als de afvoeropening要去ন.
• Op grond van landelijk bouwvoorschriften gelden voor het gemeenschappelijk gebruik van afzugkappen en toestellen die+zijn aangesloten op een verbrandingsgaskanaal/schoorsteen, zoals kolen - of oliekachels en gasovens indezelfde ruimte, bepaalde beperkingen.
• Het gemeinschappelijk, oncevaarlijke gebruik van schoorsteengebonden toestellen en afzuiigkappen is alleen gewaarborgd, als ruimte en/of woning door een geschikte toevoeropening van ca. 500 - 600cm^2 van buiten geventileerd zichn, waardoor bij lopende afzuiigkap een onderdruk vermeden worden.
• Omdat in ruimten zonder rookkanaalafvoer de regel geldt "toevoeropening even groot als afvoeropening" kan door de grotere

opening van 500 - 600cm^2 de werkking van de afvoerinrichting nadelig beinvloed worden.

• Het gebruik van het apparaat als recirculatiekap is onder de genoemde omstandigheden zonder gevaar en valt nicht onder bovengenoemde voorschriften.
• Het apparaat functioneert als afzuigkap alleen optimaal als u het volgende inucht neemt:

-korte,rechte afvoerverbindingen
- zo min möglichk bochten in de buis
- buizen Niet met scherpe hoekenaar met flauwe bochtenlaten verlopen
- zo groot möglichke buisdiameter (bij voorkeurdezelfde diameter als de afvoeropening).

• Als u deze basisregels nicht in acht neemt, moet u rekening honden met aanzienlijk vermogensverlies en verhoogd bedrijfsgeluid.

Algemeen

• Het apparaat worden als afzuigkap geleverd en kan in combinatie met een kooffilter (extra leverbaar accessoire) als recirculatiekap worden gezruikt.
• Daarvoor is een origineel koolfilter nodig (zie "Extra leverbare accessoires").

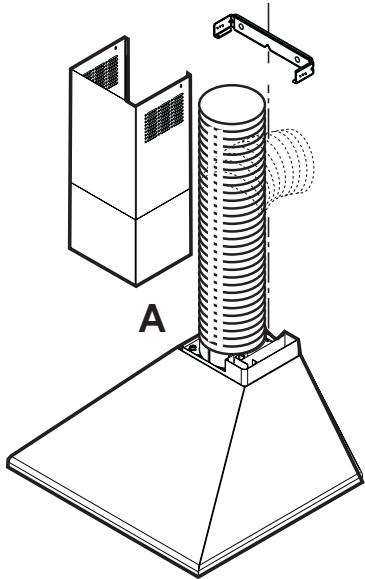

Gebruik als afzuigkap

• De lucht worden met behulp van een op de afvoeropening A aan te brengen buis maar buiten afgevoerd afb.1.
• Voor deBESTafezuigprestaties moet de afvoerbuisdezelfdeder diameter hebben als de afvoeropening.
• Als een afvoerbuis in wand of dak met een diameter van 125 mm al aanwezig is, kan het meegeleverde verloopstuk, 150/125 mm, worden gebruikt. Indien nodig+zijn op bestelling buizen in verschillende vormen en diameters en afvoersystemen maar buiten (telescoop-murkast) verkrijgbaar. Neemঔ回 contact op met ons service-affeling.

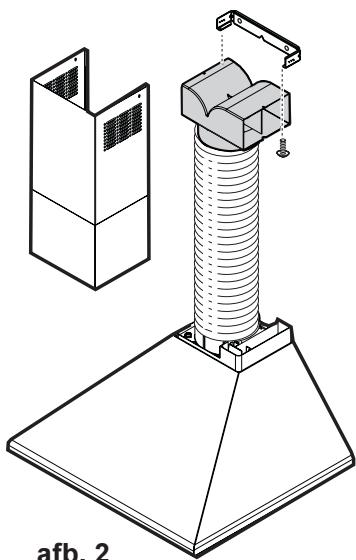

Gebruik als recirculatiekap

• De lucht worden door koofilters gefilterd en waar de keuken in geleid.
• Voor gebruik als recirculatiekap is een origineel koolfilter (extra leverbaar accessoire) nodig.
• De luchtgeber met 2 schroeven Ø 3,5 × 9,5 ~mm bevestigen. Afb. 2.

afb. 1

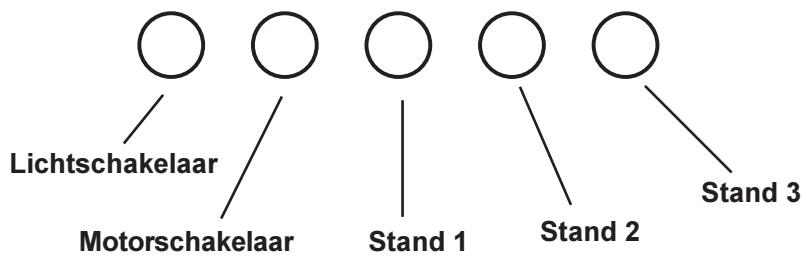

Bediening van de afzuigkap

• De afzuigkap is voorzien van een motor met regelbaar toerental. Het verdient aanbeveling de afzuigkap enkele Minutes voor u met koken begint aan te zetten en hem na het koken nog ongeveer 15 Minutes aan te latent staan.
  De schakelaars bevinden zich aan de voorkant van de kap:
• Lichtschakelaar: Hiermee kan de verlichting van de afzuigkap worden in- enuitgeschakeld.
• Motorschakelaar: Hiermee kan de afzuigkap worden uitgeschakeld.
• Stand 1: In denen stand worden de afzuigkap ingeschakeld op能力和 nselheid 1.
• Stand 2: In度过 stand wordt de afzuigkap ingeschakeld op slelheid 2.
• Stand 3: In度过 stand wordt de afzuigkap ingeschakeld op slelheid 3.

Onderhoud

• Voordat u werkzaamheden aan het apparaat.gaat uitvoeren, eerst de stekker uit het stopcontact trekken.

Metalen vetfilters

• De metalen vetfilters—hebben de taak om de vetdeeltjes die bij het koken ontstaan, op te zuigen en worden altijd, d.w.z. zowel bij gebruik als afzuigkap als bij gebruik als recirculatiekap, gebruikt. De metalen vetfilters要去en elke 4 weken worden gedemonteerd en in de afwasautomaat of met de hand worden schoongemaakt.

Demonteren van de metalen vetfilters

• Schuif de vergrendeling van de metalen vetfilters eerst maar achteren en trek de cassette dan�beneden, afb. 3.

Reinigen met de hand

Metaalfiltercassette ca. 1 uur in heet water met een vetoplossend schoonmaakmiddel weken en daarna met heet water afspoelen.

Proces evt. herhalen. Cassette afdrogen en weer inzetten.

Afwasautomaat

Metaalfiltercassette in de afwasautomaat zetten. Sterkste programma en hoogste temperatuur (min. 65^ ) kiezen. Proces EVT.

herhalen. Cassette afdrogen en weeinzetten.

Machinaal reinigen van de metalen vetfilters kan tot lichte verkleuringen leiden, die darüber geen invloed op de werkking hebben.

• De binnenkant van de kap alleen met een warm sopje reinigen. Geenscherpe reinigingsmiddelen, borstels of schuurmiddelen gebruiken!

afb. 3

Koolfilter

• Het koolfilter moet worden gebruikt, als het apparaat als recirculatiekap worden gebruikt.

• Daarvoor is een origineel kooffilter nodig (zie "Extra leverbare accessoires").

• Vervangen van het koolfilter

Bij normaal gebruik要去 het koolfilter elke 4 maanden worden verwangen. Dit filter kan nicht worden gewassen en hergebruikt. Om een onberispelijke opname van de kookluchtjes te garanderen,要去 het volume aan actieve kool zich afgestemd op de luchtgeleiding van de kap. In dit geval garandeert de hoge kwaliteit van de actieve kool bij normaal gebruik van het apparaat een efficiente opname van luchtjes voor ca. eenaar. Daarom要去 alleen originele Electrolux filters worden gebruikt, die regelmatig要去 worden verwangen.

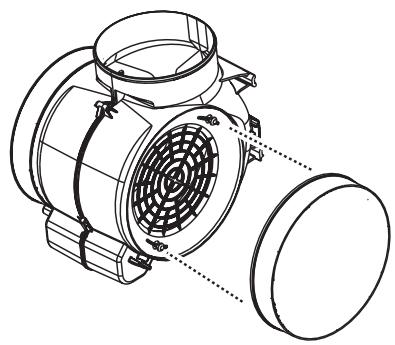

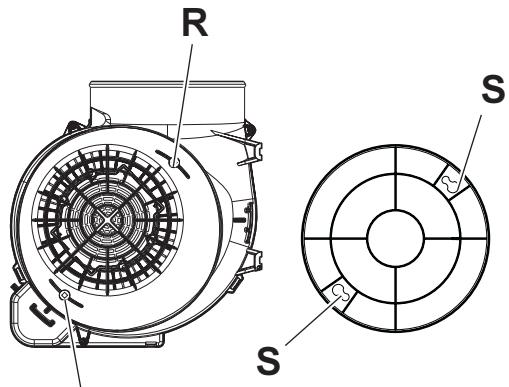

Montage -afb.4

Monteer het(de) filter(s) ter afdekking van de motor afhankelijk. Controller of de pinnen R op het kanaal overeenkomen met de openingsen S; draaiervolgensaarrechtstot het vergrendeld is.

• Om het filter los te nemen in omgekeerde volgorde te werk gaan.
• Bij bestelling van een新模式 filter modelnaam en E-nr. opgeven. Deze gevevens vindt u op het typeplaatje aan de binnenzijde van het apparaat.
• Het kooffilter(Int)bestellen bij de service-afdeling.

afb. 4

R

Attentie

• Als u deze aanwijzingen m.b.t. reiniging van het apparaat en verranging resp. reiniging van de filters Niet opvolgt, kan dat tot brand leiden. Deze aanwijzingen beslist opvolgen!
• De fabrikant is Niet aansprakelijk voor schade aan de motor of schade t.g.v. brand die het gevolg zijn van ondeskundig onderhoud of Niet opvolgen van de bovengenoemde veiligheidsvoorschriften.

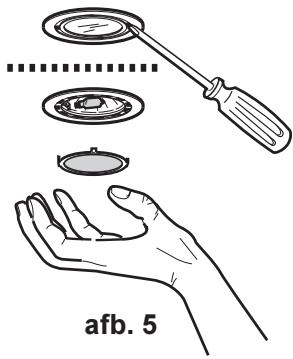

Vervangen van de lamp(en)

• Stekkeruit het stopcontact trekken.
• Afdekkapje van de lamp m.b.v. een schroevendraaier losmakers en verwijdersen, afb. 5.
  Defecte lamp door een gelijkwaardige lamp verrangen.
• Afdekkapje wee monteren.
  Voordat u contact opneemt met once service-afdeling, odomat de gloeilamp Niet brandt, eerst controleren of de lamp stevig vast zit.

Reiniging

• Attentie: eerst de stekker uit het stopcontact trekken. Geen spitse voorwerpen in het beschemrooster van de r steken.
• De buitenkant van het apparaat met een mild sopje reinigen. Gebruik geen scherpe reinigingsmiddelen, borstels of schuurmiddel.
• Het bedieningspaneel en het vetfilterrooster alleen met een vochtige doek en mild afwasmiddel reinigen.
• Het is belangrijk om opijd de filters te verrangen resp. te reinigen. Als u deze aanwijzingen Niet opvolgt, kan t.g.v. vetafzetting brandgevaar ontstaan.

Extra leverbare accessoires

Koofilter Type 29

Muirkast

Afvoerbuis

Neem contact op met onze service-afdeling Neem contact op met onze service-afdeling

Klantenservice

Geef in geval van storing once service-afdeling onderstaande gegevens door:

1. modelaanduiding
2. E-summer
3. F-summern

Deze gegevens vindt u op het typeplaatje op de binnenNZijde van de afzuigkap, ache ter de vetfilters.

Constructie- en kleurwijzigingen in het kader van de technische ontwikkeling voorbehonden.

Klantenservice

Als u vragen hebt waar deze gebruiksaanwijzing geen antwoord op geeft,(Intu de volgende afdelingen raadplegen:

Service-informatielijn [phone]

(voor bezoek servicetechnicus en onderdelen)

Consumentenbelangen [phone]

(voor algemene, product- of gebruiksformatie)

Belangrijk!

Houd bij het opgeven van een storing.altijd het E-nr. en F-nr. van uw apparaat bij de hand. Deze nummers vindt u op de binnenzijde van de afzuigkap, nadat u de vetfilters hebts losgenomen en kunt u het beste hieronder noteren.

E-nr.

F-nr.

Bereid het gesprek algtd goed voor. Zo vergemakkelijk u de diagnose en de beslissing of bezoek van een servicetechnicus nodig is.

Geef zo nauwkeurig möglichk op:

-Hoe doet de storing zich voor?
- Onder welke omstandigheden treedt de storing op?

Aan de hand van deze informatiek kan onsze service-afdeling de juiste voorbereidingen treffen, zodate het apparaat bij het eerste bezoek van de servicetechnicus weehersteld kan worden. Op deze manier hoeft u slechts een maal.THuis te blijven.

Technische gegevens

Model: DK4370

Afmetingen (in cm):

Hoogte: 73,3-114,8

Breedte: 51,5

Diepte: 69,9

Totale aansluitwaarde: 220 W

Ventilatormotor: 180 W

Verlichting: 2 × 20 ~W

Lenght van het aansluitsnoer: 150 cm

Elektrische aansluiting: 220-240 V

Toebehoren/Montagematerialiaal

1 plastic zak met schroeven, koppelstukken en documentatie.
1 montagesteun
1 luchtgeber
1 verloopstuk 0 150-125 mm

Elektrische aansluiting

Veiligheidsaanwijzingen voor de elektröinstallateur

Controleer voör het in gebruik nemen of de spanning op het typeplaatje overeenkomt met de netspanning. Als het apparaat is voorzien van een stekker, kan het aan elk volgens de voorschriften geinstalleerd en goed bereikbaar stopcontact worden aangesloten. Als vaste aansluitingoodzakelijk is, mag het apparaat alleen door een erkend elektroinfallauteur worden aangesloten. In de elektrische installmentie要去en inrichting zich aangebracht die het möglichkt maakt om met een contactopening van min. 3 mm alle polen van het net te scheiden.

Voor storingen die het gevolg zijn van Niet opvolgen van bovengenoemde aanwijzingen is de fabrikant Niet aansprakelijk.

Vaste aansluiting alleen door een erkend elektro-installateur!

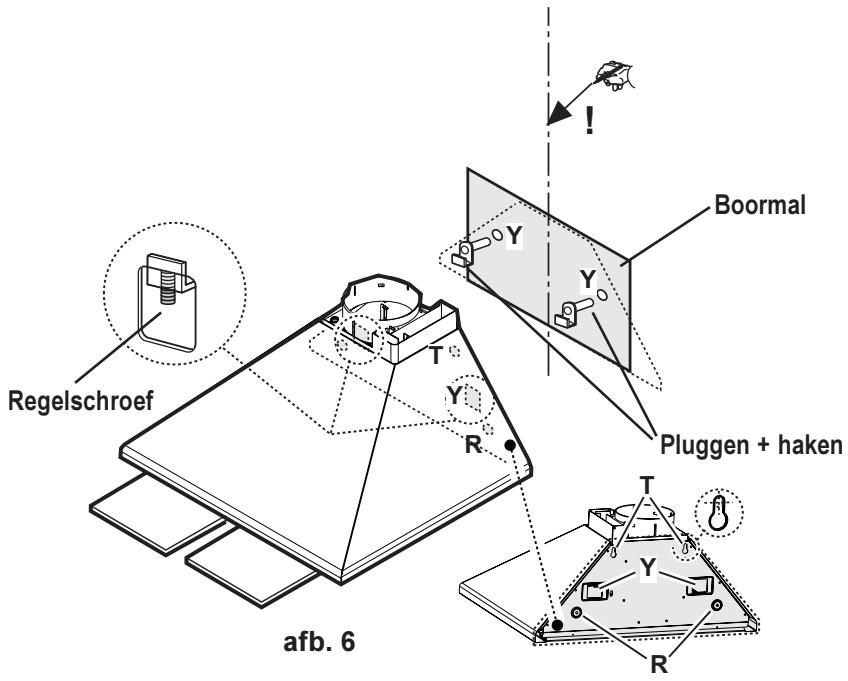

Installatie - afb. 6-7-8-9-10

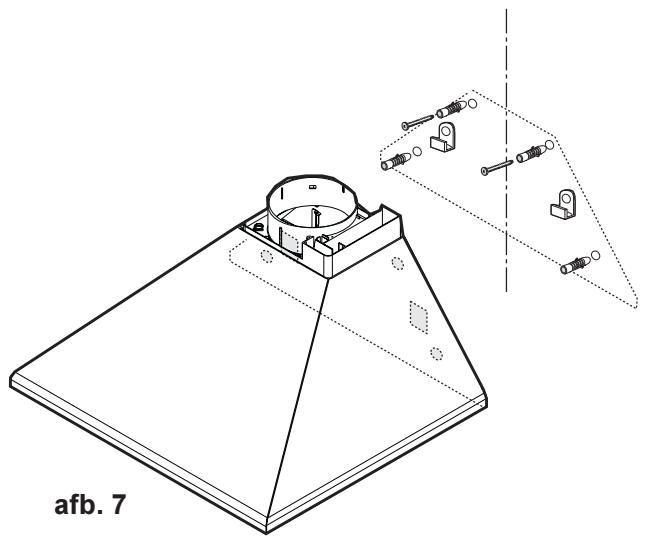

• Plaats de boormal gegen de muur, teken de hechtpunten, boor de gaten (Y).
• Monteer wee pluggen met haken.

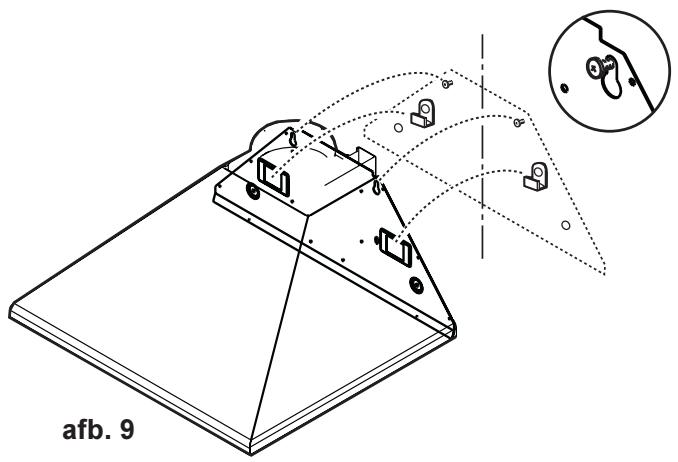

• Maak de wasemkap vast en luih hem uit met de regelschroeven op de haken.
• Verwijder het vetfilter en teken de 4 extra hechtpunten (T-R).

• Verwijder de kap en boor de gaten (4 x Ø 8 mm).
• Voer 2 pluggen en 2 schroeven in op de bovenste gaten, draai ze niet—helemaal vast, ze dieren voor de extra bevestiging.

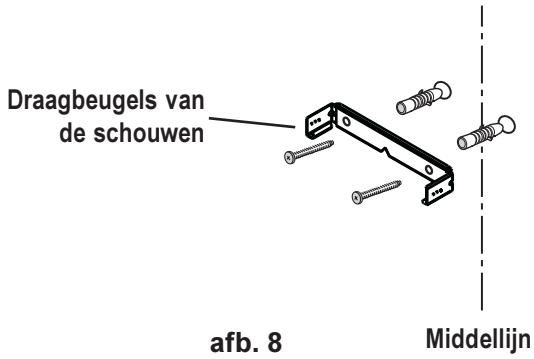

• Monteer de draagbeugel van de schouw zoicht möglichk bij het plafond en bevestig hem met pluggen en schroeven. Attentie! Controller of de draagbeugel van de schouw centraal ligt ten opzichte van de onderstaande kap en dat hij horizontaal goeduitgelijnd is.

Maak de kap waar aan de muur vast.

Maak de kap definitief vast aan de onderkant met 2 schroeven.

Afzugend apparatus

• Verbind een uiteinde van de afvoerijp aan de afvoeropening van de kap, het andere uiteinde maar buiten toe.

Filterend apparatus

Monteer de luchtgeleider met 2 schroeven 3,5x9,5mm.

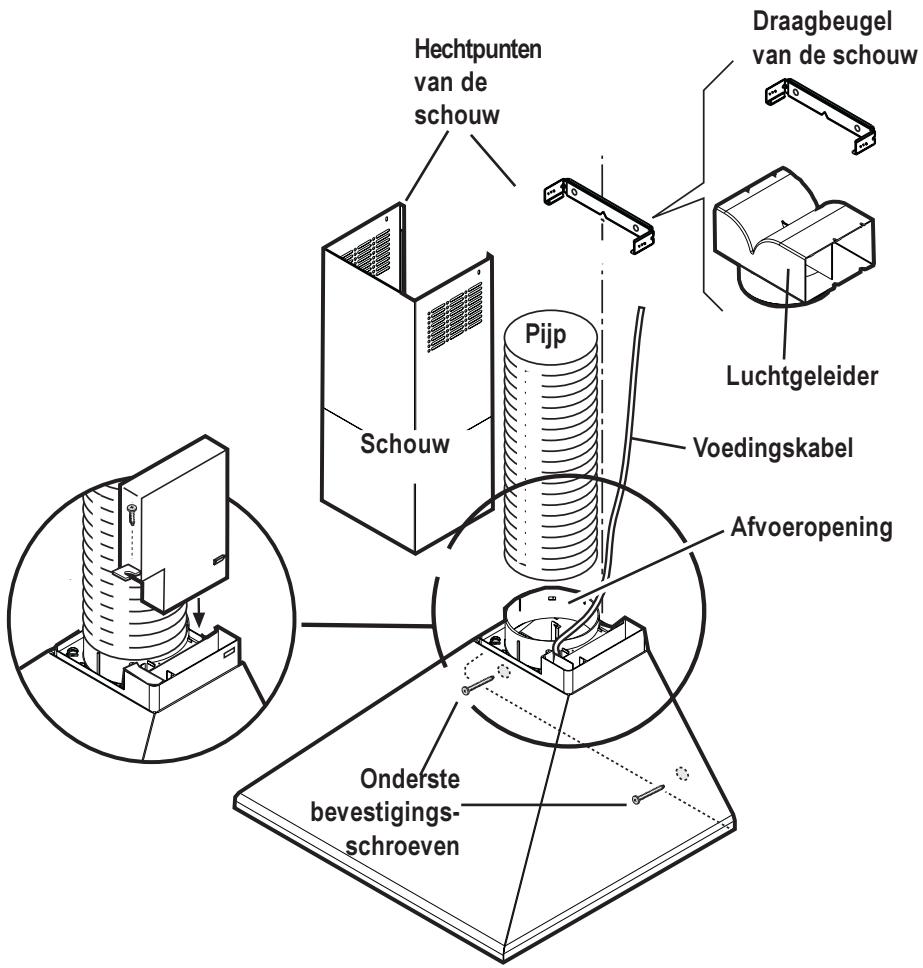

Installatie van de schouw

• Verbind de kap aan het elektriciteitsnet.
• Bevestig de schouw aan de bovenkant met 2 schroeven 03 × 9 ~mm .
• Laat het onderste schouwdeel op de bovenkant van de kap dalen.

afb. 10
