| Type de produit | Enceinte active |
| Caractéristiques techniques principales | Haut-parleur de 8 pouces, amplificateur intégré de 200W RMS |
| Alimentation électrique | AC 100-240V, 50/60Hz |
| Dimensions approximatives | 24.5 x 14.5 x 12.5 pouces (623 x 368 x 318 mm) |
| Poids | 9.07 kg |
| Compatibilités | Compatible avec la plupart des systèmes de sonorisation et équipements audio |
| Fonctions principales | Réglage du volume, égaliseur intégré, entrée XLR/TRS |
| Entretien et nettoyage | Nettoyer avec un chiffon doux, éviter les produits chimiques agressifs |
| Pièces détachées et réparabilité | Disponibilité de pièces de rechange, service après-vente recommandé pour réparations |
| Sécurité | Utiliser sur une surface stable, éviter l'exposition à l'humidité |
| Informations générales utiles | Idéale pour les événements en direct, les répétitions et les installations fixes |
FOIRE AUX QUESTIONS - TX8P YORKVILLE
Questions des utilisateurs sur TX8P YORKVILLE
0 question sur cet appareil. Repondez a celles que vous connaissez ou posez la votre.
Poser une nouvelle question sur cet appareil
Téléchargez la notice de votre Enceinte amplifiée au format PDF gratuitement ! Retrouvez votre notice TX8P - YORKVILLE et reprennez votre appareil électronique en main. Sur cette page sont publiés tous les documents nécessaires à l'utilisation de votre appareil TX8P de la marque YORKVILLE.
MODE D'EMPLOI TX8P YORKVILLE
Ce symbole d'éclair avec tête de flèche dans un triangle équilatéral est prévu pour alerter l'utilisateur de la présence d'« voltage dangereux » non-isolated à proximité de l'enceinte du produit qui pourrait être d'ampleur suffisante pour présenter un risque de choc électrique.
RISK OF ELECTRIC SHOCK
DO NOT OPEN
RISQUE DE CHOC ELECTRIQUE NE PAS OUVIR
Le point d'exclamation à l'intérieur d'un triangle équilatéral est prévu pour alerter l'utilisateur de la présence d'instructions importantes dans la littérature accompagnant l'appareil en ce qui concerne l'opération et la maintenance de cet appareil.
Instructions relatives au risque de feu, choc électrique, ou blessures aux personnes
AVIS: AFIN DE REDUIRE LES RISQUE DE CHOC ELECTRIQUE, N'ENLEVEZ PAS LE COUVERT (OU LE PANNEAU ARRIERÉ) NE CONTIENT AUCUNE PIECE
REPARABLE PAR L'UTILISATEUR. CONSULTEZ UNTECHNICIEN QUALIFIE POUR L'ENTRETIENT
Veuillez lire le manuel. Il contient des informations qui doivent être comprises avant l’opération de votre appareil. Conservez. Gardez S. V. P. ces instructions pour consultations ultérieures et observez tous les avertissements.
Nettoyez seulement avec le tissu sec.
Emballage: Conservez la boîte au cas où l'appareil aurait été retourné pour réparation.
Avertissement: Pour réduire le risque de feu ou de décharge électrique, n'exposez pas cet appareil à la pluie ou à l'humidité. N'utilisez pas cet appareil près de l'eau!
Attention: Lors de l'utilisation de produits électriques, assurez-vous d'adhérer à des précautions de base incluant celles qui suivent:
Alimentation
L'appareil ne doit être branché qu'à une source d'alimentation correspondant au voltage spécifique dans le manuel ou tel qu'indiqué sur l'appareil. Cet appareil est équipé d'une prise d'alimentation polarisée. Ne pas utiliser cet appareil avec un cordon de raccordement à moins qu'il soit possible d'insérer complètement les trois lames. Des précautions doivent être prises afin d'éviter que le système de mise à la terre de l'appareil ne soit désengagé. Un appareil construit selon les normes de CLASS I devrait être raccordé à une prise murale d'alimentation avec connexion intacte de mise à la masse. Lorsqu'une prise de branchement ou un coupleur d'appareils est utilisé comme dispositif de débranchement, ce dispositif de débranchement devra demeurer pleinement fonctionnel avec raccordement à la masse.
Risque
Ne pas placer cet appareil sur un chariot, un support, untrépied ou une table instables. L'appareil pourrait tomber et blesser quelqu'un ou subir des dommages importants. Utiliser seulement un chariot, un support, untrépied ou une table commandés par le fabricant ou vendus avec le produit. Suivre les instructions du fabricant pour installer l'appareil et utiliser les accessoires commandés par le fabricant. Utilisez seulement les accessoires indiqués par le fabricant.
Note: L'utilisation prolongée des écouteurs à un volume élevé peut avoir des conséquences néfastes sur la santé de vos oreilles.
Il convient de ne pas placer sur l'appareil des sources de flammes nues, telles que des bougies allumées.
L'appareil ne doit pas être exposé à des égouttements d'eau ou des éclaboussures et qu'aucun objet rempli de liquide tel que des vases ne doit être placé sur l'appareil.
Assurez que l'appareil est fourni de la propre ventilation. Ne procedez pas à l'installation près de source de chaleur tels que radiateurs, registre de chaleur, fours ou autres appareils (incluant les amplificateurs) qui produisent de la chaleur.
Les dispositifs marqués d’un symbole "éclair" sont des parties dangereuses au toucher et les câblages extérieurs connectés à ces dispositifs de connexion extérieure doivent être effectués par un opérateur formé ou en utilisant des cordons déjà préparés.
Cordon d'alimentation
Ne pas enlever le dispositif de sécurité sur la prise polarisée ou la prise avec tige de mise à la masse du cordon d'alimentation. Une prise polarisée dispose de deux lames dont une plus large que l'autre. Une prise avec tige de mise à la masse dispose de deux lames en plus d'une troisième tige qui connecte à la masse. La lame plus large ou la tige de mise à la masse est prévu pour votre sécurité. La prise murale est désuète si elle n'est pas conscience pour accepter ce type de prise avec dispositif de sécurité. Dans ce cas, contactez un electricien pour faire remplacer la prise murale. Évitez d'endommager le cordon d'alimentation. Protegez le cordon d'alimentation. Assurez-vous qu'on ne marche pas dessus et qu'on ne le pince pas en particulier aux prises. N'UTILISZE PAS L'APPAREIL si le cordon d'alimentation est endommaged. Pour débrancher complètement cet appeareil de l'alimentation CA principale, déconnectez le cordon d'alimentation de la prise d'alimentation murale. Le cordon d'alimentation du bloc d'alimentation de l'appareil doit demeur pleinement fonctionnel.
Débranchez cet appareil durant les orages ou si inutilisé pendant de longues périodes.
Service
Consultez un technicien qualifié pour l'entretien de votre appareil. L'entretien est nécessaire quand l'appareil a été endommagé de quelque façon que ce soit. Par exemple, si le cordon d'alimentation ou la prise du cordon sont endommagés, si il y a eu du liquide qui a été renversé à l'intérieur ou des objets sont tombés dans l'appareil, si l'appareil a été exposé à la pluie ou à l'humidité, si il ne fonctionne pas normalement, ou a été échappé.
| TX5P Power ANALOG SIGNAL PROCESSING SYSTEM | CHANNEL 1 CUP C4L ○○○ | H1 LUMET2 UNIT | CHANNEL 2 CUP C4L ○○○ | H1 LUMET2 UNIT | CHANNEL 3 CUP C4L ○○○ | H1 LUMET2 UNIT | CHANNEL 4 CUP C4L ○○○ | H1 LUMET2 UNIT | CHANNEL 5 CUP C4L ○○○ |
| CALMSET | 10 LUMET2 UNIT | 10 LUMET2 UNIT | 10 LUMET2 UNIT | 10 LUMET2 UNIT | 10 LUMET2 UNIT | 10 LUMET2 UNIT | 10 LUMET2 UNIT | 10 LUMET2 UNIT |

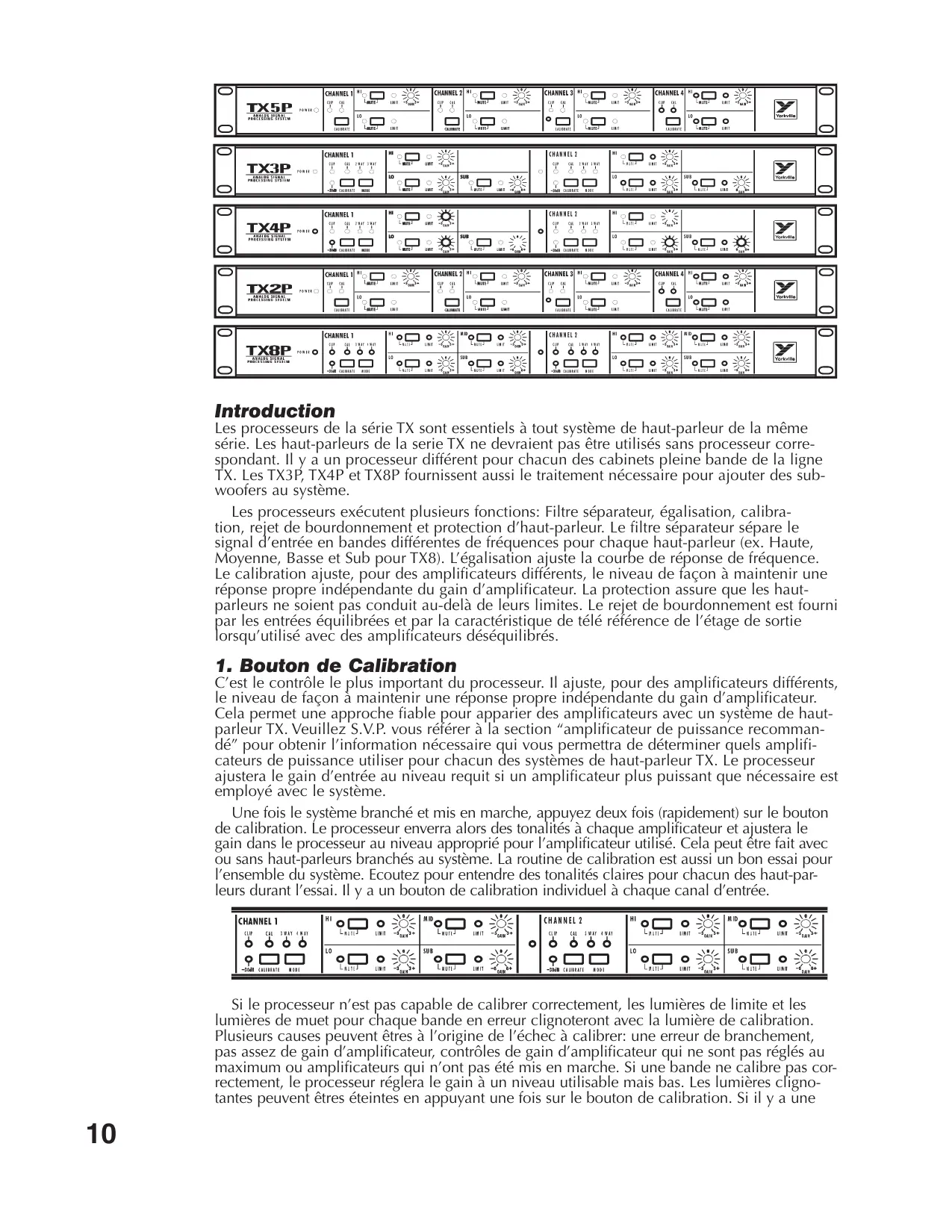

Les processeurs de la série TX sont essentiels à tout système de haut-parleur de la même série. Les haut-parleurs de la série TX ne devraient pas être utilisés sans processeur correspondant. Il y a un processeur différent pour chacun des cabinets pleine bande de la ligne TX. Les TX3P, TX4P et TX8P fournissant aussi le traitement nécessaire pour ajouter des subwoofers au système.
Les processeurs exécutent plusieurs fonctions: filtre séparateur, égalisation, calibration, rejet de bourdonnement et protection d'haut-parleur. Le filtre séparateur sépare le signal d'entrée en bandes différentes de fréquences pour chaque haut-parleur (ex. Haute, Moyenne, Basse et Sub pour TX8). L'égalisation ajuste la courbe de réponse de fréquence. La calibration ajuste, pour des amplificateurs différents, le niveau de façon à maintenir une réponse propre indépendante du gain d'amplificateur. La protection assure que les haut-parleurs ne soient pas conduits au-delà de leurs limites. Le rejet de bourdonnement est fourni par les entrées équilibrées et par la caractéristique de télé-référence de l'étage de sortie lorsqu'utilisé avec des amplificateurs déséquilibrés.
1. Bouton de calibration
C'est le contrôle le plus important du processeur. Il ajuste, pour des amplificateurs différents, le niveau de façon àer une réponse propre indépendante du gain d'amplificateur. Cela permet une approche fiable pour apparier des amplificateurs avec un système de haut-parleur TX. Veuillez S. V. P. vous référer à la section "amplificateur de puissance recommandé" pour l'information nécessaire qui vous permettra de déterminer quels amplificateurs de puissance utiliser pour chacun des systèmes de haut-parleur TX. Le processeur ajustera le gain d'entrée au niveau requis si un amplificateur plus puissant que nécessaire est employé avec le système.
Une fois le système branché et mis en marche, appuyez deux fois (rapidement) sur le bouton de calibration. Le processeur enverra alors des tonalités à chaque amplificateur et ajustera le gain dans le processeur au niveau approprié pour l'amplificateur utilisé. Cela peut être fait avec ou sans haut-parleurs branchés au système. La routine de calibration est aussi un bon essai pour l'ensemble du système. Écoutez pour entendre des tonalités claires pour chacun des haut-parleurs durant l'essai. Il y a un bouton de calibration individuel à chaque canal d'entrée.
| CHANNEL 1 | H1 | MID | CHANNEL 2 | H1 | MID | CHANNEL 2 | |||
| CLIP | CAL | 3WAY | 4WAY | CLIP | CAL | 3WAY | 4WAY | CLIP | CAL |
| -0.6dB | CAL | -0.6dB | -0.6dB | -0.6dB | -0.6dB | -0.6dB | -0.6dB | -0.6dB | -0.6dB |
| -0.6dB | CAL | -0.6dB | -0.6dB | -0.6dB | -0.6dB | -0.6dB | -0.6dB | -0.6dB | -0.6dB |
Si le processeur n'est pas capable de calibrer correctement, les lumières de limite et les lumières de muet pour chaque bande en erreur clignoteront avec la lumière de calibration. Plusieurs causes peuvent être à l'origine de l'échec à calibrer : une erreur de branchement, pas assez de gain d'amplificateur, contrôles de gain d'amplificateur qui ne sont pas réglés au maximum ou amplificateurs qui n'ont pas été mis en marche. Si une bande ne calibre pas correctement, le processeur réglera le gain à un niveau utilisable mais bas. Les lumières clignotantes peuvent être éteintes en appuyant une fois sur le bouton de calibration. Si il y a une
erreur, la lumière de calibration cessera de clignoter mais restera toutefois allumée. La routine de calibration essaiera toujours de calibrer une sortie de subwoofer mais n'indiquera pas d'erreurs de calibration de subwoofer si le mode est réglé pour operation sans subwoofer.
Pour réaliser une calibration par défaut, appuyez et tenez le bouton de calibration lors de la mise en marche du processeur. Vous obtenez de cette façon une calibration approximative. La calibration par défaut ne devrait être employée que lorsque la routine de calibration régulière a échoué et qu'il n'y a pas assez de temps pour localiser le problème. L'emploi de la calibration par défaut peut donc rendre le système vulnérable à des endommagements possibles.
| CHANNEL 1 CLIP CAL 3WAY 4-WAY O O O O O O -50dB CARRIER MODE | H1 L W11J LIMIT LO L W11J LIMIT SUB L W11J LIMIT -50dB CARRIER MODE | M ID L W11J LIMIT SUB L W11J LIMIT L W11J LIMIT -50dB CARRIER MODE | O CHANNEL 2 CLIP CAL 3-WAY 4-WAY O O O O O O -50dB CARRIER MODE | H1 L W11J LIMIT LO L W11J LIMIT SUB L W11J LIMIT -50dB CARRIER MODE | M ID L W11J LIMIT SUB L W11J LIMIT L W11J LIMIT -50dB CARRIER MODE |
ATTENTION: Les haut-parleurs peuvent être endommagés si le processeur est calibré pour un amplificateur autre que celui utilisé et que cet amplificateur est plus puissant ou sa sensibilité d'entrée est plus grande.
LORSQU'UN AMPLIFICATEUR DIFFERENT EST UTILISE, IL EST NECESSAIRE DE REFAIRE LA CALIBRATION DU SYSTEME.
2. Bouton de coupure du son
Chaque bande de fréquence de chaque canal peut être rendue silencieuse avec le bouton de coupure du son correspondant. En plus de permettre de vérifier le système, les boutons de coupure du son ont pour fonction d'aider à repérer les problèmes de système.
3. Le mode TX9S
Les processeurs pour TX3, TX4 et TX8 sont dotés d'un commutateur interne qui permet le réglage en mode d'opération avec TX9S. Pour accéder à ce commutateur, vous devez d'abord enlever le couvercle. Une DEL rouge sur le panneau arrière du processeur confirme si le mode d'opération est réglé pour utilisation avec TX8S ou TX9S.
4. Bouton de mode
Il y a deux modes d'opération : avec un subwoofer et sans subwoofer. Le système TX8 fonctionne à 4-voies avec un subwoofer et à 3-voies sans subwoofer. Les systèmes TX3 et TX4 fonctionnent à 2-voies sans subwoofer et à 3-voies avec un subwoofer. Le processeur TX2P ne permet pas l'utilisation de subwoofer et n'est donc pas disposé d'un commutateur de mode.
5. Clignotants indicateur 3-voies et 4-voies (TX8P)
Ceux-ci indiquent le mode actuel du processeur. Le mode 4-voies est destiné à l'emploi avec subwoofer. Le mode 3-voies pour l'emploi sans subwoofer. Cela change l'égalisation et la courbe d'atténuation des basses fréquences de la sortie B.F. La sortie SUB demeure active dans les deux modes.
6. Clignotants indicateur 2-voies et 3-voies (TX3P, TX4P)
Ceux-ci indiquent le mode actuel du processeur. Le mode 3-voies est destiné à l'emploi avec subwoofer. Le mode 2-voies pour l'emploi sans subwoofer. Cela change l'égalisation et la courbe d'atténuation des basses fréquences de la sortie B.F. La sortie SUB demeure active dans les deux modes.
7. Contrôles d'équilibrage
Les contrôles d’équilibrage permettent à l’utilisateur de faire des ajustements fins au gain des filtres séparateurs pour chaque bande. Le subwoofer peut être ajusté + / - 6 dB tandis que les autres bandes peuvent être ajustées + / - 3 dB.
8. Indicateur d'alimentation
Cette lumière indique que l'unité reçoit l'alimentation CA nécessaire au fonctionnement.
9. Indicateur d'écritage
Cette lumière indique que le niveau du signal d'entrée est trop élevé, il y a pris 6 dB d'extension dynamique au niveau indiqué.
10. Clignotants d'activité
Cette lumière indique qu'il y a un signal de - 30 dBV ou plus sur l'entrée (TX3P, TX4P, TX8P).
11. Indicateur de limiteur
Ces lumières indiquent que les limiteurs sont actifs. Elles indiquent même la somme la plus légère d'activité du limiter. Elles s'illuminent donc tout et ont une diffusion lente.
12. Clignotants muets
Ces clignotants indiquent que la bande de fréquence est rendue silencieuse.
13. Raccordements
Référez-vous aux diagrammes à la fin du manuel.

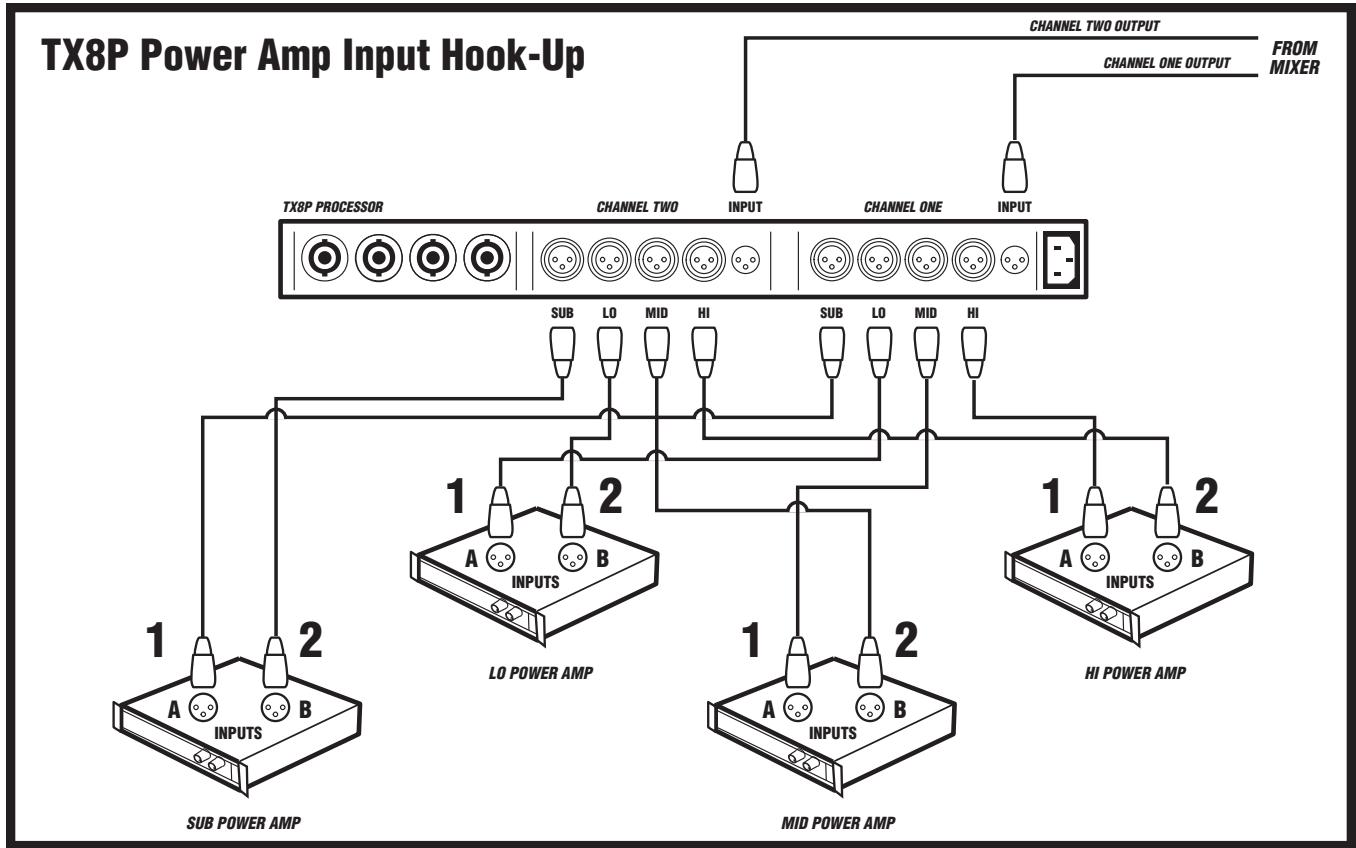

14. Entrées
Les entrées sont reliées à la source de signal, normalement le dernier appareil dans la chaîne traitant le signal ou la sortie du mixeur. Le conducteur amenant le signal au processeur étant habituellement long, il est important que l'appareil qui fournit le signal au processeur soit équipé de sortie basse impédance, préférentiellement équilibrées. Si l'appareil de source est déséquilibré, la tige 3 à la source doit être raccordée à la masse.
15. Sorties
Les processeurs devraient normalement être dans le même rack que les amplificateurs. Les câbles aux amplificateurs seront donc des câbles courts. Le système est destiné à l'utilisation d'un amplificateur stéréo pour la même bande de fréquences de 2 cabinets, ce n'est toutefois pas essentiel.
16. Raccordements de détection
Ces câbles de détention permettent au processeur de contrôler le niveau de sortie des amplificateurs. Chaque câble de détention porte la même bande de fréquences pour 2 enceintes acoustiques. Par exemple, un câble porterait le signal d'un amplificateur stéréo amenant le signal à deux haut-parleurs haute fréquence. Si l'amplificateur est muni de sorties pour câbles Speakon™ en mode stéréo / en pont, cette sortie devrait être reliée directement de l'amplificateur au processeur.
17. Réponse modifié (TX2P/TX5P)
À la recommandation des utilisateurs de modèle TX2P, les processeurs manufactured après 07/98 ont une réponse de fréquence qui produit un "dip" de -6.5dB à 750Hz et de -4.5dB à 250 Hz. Ce changement peut être défi en tournant les potentiomètres internes (Rt1a, b, c, et d) en tournant les pleine direction d'horloge.
Le TX5P est équipé d'un filtre de coupure à fréquence variable. Pour aider à éliminer la résonance, ce contrôle est pré-régler à l'usine à 120HZ, -6dB. Utilisez les potentiomètres internes (TR1a, b, c &d) pour arrondir le son. Pour ce faire, régler les potentiomètres au maximum (en tournant vers la droite).
Pour accéder aux potentiomètres, il est nécessaire d'ouvrir le couvercle.
AMPLIFICATEUR DE PUISSANCE RECOMMANDÉ
| SYSTÉME | AIGUES | MEDIANES | BASSES | SUB |
| TX8 | AP2020 ou Equivalent (en mode 4 ohms) | AP2020 ou Equivalent (en mode 4 ohms) | AP4040 ou Equivalent | * Avec TX8S utilisezé AP4020 ou Equivalent (en pont)) |
| TX4 | AP2020 ou Equivalent (en mode 4 ohms) | N/A | AP4040 ou Equivalent | AP4020 ou Equivalent (en pont) |
| TX3 | AP2020 ou Equivalent (en mode 4 ohms) | N/A | AP2020 ou Equivalent (en mode 4 ohms) | AP4020 ou Equivalent (en pont) |
| TX2 | AP800 ou Equivalent | N/A | AP2020 ou Equivalent (en mode 4 Ohms) | N/A |
| TX5 | AP2020 ou Equivalent | N/A | AP4040 ou Equivalent (en mode 4 ohms) | N/A |
*Note: Le cabinet TX8 peut être utilisé avec TX8S ou TX9S. TX8S offre son plein rendement avec 1800 Watts alors que le TX9S avec 2400 Watts. La puissance minimum recommendé est 1200Watts.
Supplément
Un manuel de l'utilisateur qui couvre l'organisation d'un ensemble audio est inclu avec les processeurs TX. Le but de ce supplément est de fournir de l'information additionnelle à l'utilisateur qui utilise un système TX pour la première fois. Nous réalisons aussi que ce n'est pas tout le monde qui a l'habitude d'opérer des systèmes audio activement traités à 2, 3 et 4 voies. Nous désirons vous aider à partir du bon pied. Quand vous aurez maîtrisé les procédures d'initialisation, vous verrez que votre système TX est facile à utiliser. Vous êtes en charge du mixage, le système TX est en charge du son.
Le professeur - générale:
Certains éléments sont communs à tout système audio élaboré. Ces éléments incluent : (1) filtre de coupure électronique, (2) égaliseurs graphique/paramétrique et (3) compresseurs/limiteurs qui servent à améliorer le rendement du système. Le processeur TX contient en fait tous ces éléments mais avec une différence importante. Contrairement aux systèmes assemblés avec diverses unités, les processeurs TX ont été conjointement conçus avec les enceintes pour offrir une performance absolue. Par conséquent, il n'est pas recommandé d'utiliser d'autres processeurs. Par exemple, si vous utilisez les enceintes TX3, utilisez le processeur TX3P. Avec les enceintes TX4, le TX4P, etc... Le traitement pour subwoofer est inclus avec tous les processeurs à l'exception du TX2P. Un commutateur pour subwoofer type bouton-poussoir vous permet de sélectionner le traitement requis pour l'utilisation des subs TX8S ou TX9S. Lorsqu'en position TX9S, une petite DEL rouge, visible à partir d'un petit trou situé au panneau arrière, s'illumine. Lorsqu'en position TX9S, la DEL est illuminée.
En plus des éléments mentionnés ci-dessus, votre unité de traitement TX est dotée d'une caractéristique spéciale de détection de gain qui travaille en collaboration avec un circuit de calibration pré-programmé. Lors de la calibration, les câbles qui sont branchés à partir des sorties d'amplificateur de puissance jusqu'aux entrées "sense" du processeur permettent d'identifier à quel niveau le système interne d'autoréglage doit ajuster le gain d'entrée. Le système fonctionne comme un contrôle de niveau automatique d'amplificateur. Il est donc important que les contrôles réels de volume sur vos amplificateurs soient réglés au maximum. Après avoir complété avec succès la calibration, le processeur se rappellera de tous ses "auto ajustements" internes et il ne sera pas nécessaire de répéter les procédures de calibration à moins que vous ne changiez d'amplificateur de puissance. Lorsque vous remplacez un des amplificateurs, répétez les procédures de calibration.
Amplificateurs:
Dans le manuel de l'utilisateur TX, nous suggérons certains amplificateurs AUDIOOPRO. Vous pouvez en utiliser d'autres mais rappelez-vous qu'afin d'obtenir le maximum de votre système, les amplificateurs devraient être capables de produire les puissances de sortie ci-dessous;
| Model# | Composantes | Required Power per Channel |
| TX8 | Aiguë (2 pouces) | 300 Watts @ 8 ohms |
| Mid (8 pouces) | 300 Watts @ 8 ohms | |
| Basse (2x15 pouces) | 1200 Watts @ 4 ohms | |
| TX4 | Aiguë (2 pouces) | 300Watts @ 8 ohms |
| Basse (15 pouces) | 600 Watts @ 8 ohms | |
| TX3 | Aiguë (2 pouces) | 300 Watts @ 8 ohms |
| Basse (12 pouces) | 300 Watts @ 8 ohms | |
| TX2M | Aiguë (2 pouces) | 200 Watts @ 8 ohms |
| Basse (12 pouces) | 300 Watts @ 8 ohms | |
| TX5M | Aiguë (2 pouces) | 300Watts @ 8 ohms |
| Basse (15 pouces) | 600 Watts @ 8 ohms | |
| TX9S/9S | Basse (2x18 pouces) | 1800 à 2400 Watts @ 4 ohms (mono, en pont) |
Si la puissance des amplificateurs est plus grande, le processeur détectera le niveau de sortie de l'amplificateur durant la calibration et ajustera simplement le niveau du signal d'entrée de façon à prévenir les dommages causés aux haut-parleurs. De plus, si un ou plusieurs amplificateurs produit moins de puissance que celle recommandée, la DEL "CALIBRATE ERROR" scintillera avec toutes les autres DEL de ce canal de fréquence. Il est préférible d'utiliser les puissances recommandées, toutefois, si la puissance est légèrement moindre que la puissance idéale, le processeur ajustera simplement le gain à un niveau plus élevé. Portez attention à l'écrêtage au niveau de l'amplificateur dans de telles circonstances. Encore une fois, assurez-vous de régler les contrôles de niveau au maximum sur chacun des amplificateurs.
Un autre scénario possible : si les branchements de gauche et droite sont mélangés, la calibration ne fonctionnera pas. Si cela se produit, vérifie vos câblages de niveau ligne et aussi celui de niveau haut-parleur. Assurez-vous de bien respecter les divers branchements de gauche et droite à chaque connexion à partir du mixeur, jusqu'au processeur TX, à l'amplificateur de puissance et ensuite aux haut-parleurs.
Cables pour haut-parleur yorkville et types de connexions:
Yorkville offre une gamme complète de câbles pour haut-parleur de calibre 14 en plus des câbles de calibre 20 dotés de connecteurs speakon à une extrémité et prise banane à l'autre (SP4-3SB) pour les branchements de détection (sense). Ces câbles sont disponibles avec 4 ou 8 conducteurs, en longueurs variant entre 25, 50 et 100 pieds. Tous les câbles sont équipés de connecteurs speakon à une extrémité (haut-parleur) et speakon ou prise banane à l'autre extrémité (amplificateur). Les conducteurs aux prises bananes sont identifiés avec des étiquettes comme suit:
SP4, câble à 4 conducteurs (pour TX2, 3, 4, 5 et subwoofer)...1=basses fréquences, 2=haute
SP8, câble à 8 conducteurs (pour TX8)...1=subwoofer, 2=basses fréquences, 3=médianes, 4=aigues
Les prises bananes sur les cables SP de Yorkville sont dotées d’une marque "ground" (en petites lettres) qui identifie la borne négative du connecteur. Cela vous permettra de maintenir des polarités correctes à travers le câblage du système. Afin de permettre le branchement en pont, les bornes de sorties positives sur les amplificateurs Yorkville sont regroupées ensemble. Dans la plupart des cas, les amplificateurs ne seront pas utilisés en pont. Vous devrez donc vous assurer de respecter les polarités en branchant les tiges négatives des prises bananes sur les bornes négatives de sortie sur les amplificateurs.
Autres câbles pour haut-parleur:
Si vous utilisez des cables autres que Yorkville, utilisez des cables de calibre 14 ou plus. Si les cables sont dotés de prises bananes à l'extrémité de l'amplificateur, assurez-vous que le côté négatif est bien identifié. Afin de vous aider avec le branchement des connecteurs speakon, nous décrivons ci-dessous le câblage à l'intérieur des enceintes TX:
TX2,3,4,5... +1-1 = basses, +2-2 = Hautes
TX8... +2-2 = basses (bas registre des médianes), +3-3 = médianes, +4-4 = Hautes
Notez bien. Afin d'obtenir la meilleure performance possible de votre système, il est important de vous assurer que les haut-parleurs qui couvrent la même gamme soient branchés avec les mêmes polarités. Autrement dit, les bornes positives à chaque amplificateur doivent être branchées aux bornes positives de chaque haut-parleur. Par exemple: brancher deux subwoofer adjacents avec polarité inversée peut avoir pour effet de réduire le niveau de reproduction d'environ 10 dB. Des résultats similaires à une réduction importante de puissance de votre amplificateur. Parallèlement, l'alignement de phase acoustique est très important. Pour des conseils à propos de l'assemblage d'un système audio qui vous permettront d'obtenir les BDes, réferez-vous à la section haut-parleurs.
Connections et câbles niveau ligne:
Les câbles qui sont branchés entre le mixeur et le processeur, et ceux branchés entre le processeur et les amplificateurs de puissance doivent être dotés de prise XLR à l'extrémité qui connecte au processeur. À l'autre extrémité, il doit y avoir une prise appropriée pour brancher à l'appareil. Les prises XLR d'entrée sur le processeur TX sont du type femelle alors que les prises de sorties sont du type mâle. La plupart des mixeurs sont maintenant équipés de prises de sortie symétrique 1/4'' (pointe-bague-manchon) ou XLR. Les prises d'entrées sur les amplificateurs sont habituellement symétriques mais peuvent aussi parfois être, sur des plusieurs modèles, asymétriques. De la même façon, sur certains vieux modèles de mixeur, les prises de sortie sont parfois asymétriques. Pour faire face à de telles situations, les processeurs TX sont dotés de prises d'entrée électroniquement symétriques avec caractéristique de télé-reference de masse. Grâce à cette caractéristique, il est possible d'obtenir une réduction de bruit normalement associé aux systèmes complètement (mixeur, processeur et amplificateur) symétriques et cela même si les entrées d'amplificateur ou les sorties du mixeur sont asymétriques. Habituellement, vous n'avez qu'à utiliser le bon type de câble de branchement. Pour obtenir une réduction de bruit semblable à un système complètement symétrique lorsque vous branchez un processeur TX à un mixeur ou amplificateur asymétrique, utilisez un câble symétrique à trois conducteurs (2 au centre + blinding). Dans la plupart des cas, cela produit une réduction de bruit comparable à celle d'un système symétrique. La raison ? les manufacturiers ont souvent utilisé dans le passé des prises d'entrée ou de sortie stéréo même si leurs amplificateurs ou mixeurs étaient asymétriques, les tiges de bague et de manchon étaient intérieurement connectés. C'était suffisant pour amorcer le système de télé-reference de masse en utilisant simplement des câbles symétriques. Toutefois, si le mixeur ou l'amplificateur n'est pas équipé de cette caractéristique et
que l'utilisation de cables symétriques ne réduit pas suffisamment le niveau de bruit ou le sifflement, essayez de fabriquer un cable tel qu'indiqué ci-dessous :
Commencez avec un câble de raccord symétrique avec prise XLR type masculin ou fémelle à l'extrémité qui sera branchée au processeur TX. Rappelez-vous du branchement interne de processeur TX: tige 2 = pointe, tige 3 = bague (phase inversée) et la tige 1 = masse.
Enlevez la prise 1/4'' ou XLR à l'autre extrémité du cable et joignez le fil qui était branché à la tige 3 (bague) et le fil qui était branché à la masse ensemble.
Soudez le conducteur provenant de la tige 2 de la prise XLR (de l'autre extrémité), à la pointe de la nouvelle prise.
Soudez ensuite les deux fils qui sont joints (tige 3 et masse) à la masse de la nouvelle prise.
Identifiez le câble pour utilisation future.
Haut-parleur - disposition en phase:
En plus de vous préoccuper du câblage, vous devez vous assurer de bien positionner les enceintes.
Vous obtiendrez un système en phase en gardant les enceintes semblables proche les une des autres, faisant face à la même direction et en les alignant sur le même plan horizontal. Les enceintes TX sont trapézoidales. Lorsque regroupées, la disposition semi-circulaire permet de couvrir une large étendue de champs. Les subwoofer TS9S, lorsqu'utilisés en groupe, doivent aussi être placés côte à côte. Même si les enceintes ne sont pas trapézoidales, les basses fréquences sont en majorité omnidirectionnelles alors les enceintes sont donc capables de couvrir une large étendue automatiquement. Les subwoofer TS9S peuvent être suspendus ou sur le plancher. Ils doivent aussi être placés côte à côte lorsqu'utilisés en groupe.
Lorsque dans un système, des enceintes différentes reproduisent la même bande de fréquence, TX3 et TX4 par exemple, il n'est pas conseillé de les placer côte à côte. Une différence minime des caractéristiques de phase aura pour effet de canceler certaines fréquences. Vous perdrez du même fait l'avantage des hausse de niveau généralement associée avec les dispositions d'enceinte en phase. Ceci est valide pour tous les systèmes de haut-parleur. Pour les mêmes raisons, différents types de subwoofer ne devraient pas être mélangés. À cause de leurs caractéristiques de phase très différentes, les subwoofer avec et sans pavillon ne doivent pas être mélangés dans un même système. Un tel mélange produit probablement une perte de pression sonore au niveau des basses fréquences.
Équipement de suspension:
Des trous situés sur les côtés, près du panneau arrêt des enceintes TX8 et TX9S permettent de verrouiller ensemble les enceintes disposées en phase. C'est possible grâce à des barres de métal avec une courbe de 30 degrés (modèle Yorkville BAR30) qui sont insérées dans ces trous et tenues en place par un autre accessoire appelé “QUICKPIN”. L'équipement de suspension inclut aussi des anneaux à pivot appelés “swivelring” qui s'insèrent dans les barres à encoches situées sur le dessus et en-dessous des enceintes TX8 et TX9S. Ces anneaux à pivot permettent du même coup l'assemblage et le désassemblage rapide du système. Les courroies de suspension sont raccordées à ces anneaux avec des “shackles”. Pour les installations permanentes, les barres à encoches acceptent aussi des boulons à œil (eyebolt). Pour les installations avec boulon à œil, enlevez simplement l'écrou à six pans (“allen head”) au milieu de la barre à encoche et remplacez-la par un écrou à six pans.
Fonctionnement: stéréo, 3 ou 4 voies
Entrée: XLR femelle (x2), 20 kohms
Max entrée: +18 dBV, 6 Vrms
Sortie: XLR male (x8), 600 ohm minimum
Niveau de sortie: +14 dBu, +12dBv, 4Vrms
Entrée de connexion: Speakon™ 4 (x4), Stéréo une bande par connecteur
Contrôle d'équilibrage: +/-6dB pour le sub,
ce de coupure approx. : 100 Hz, 300 Hz, 1200 Hz
Le processeur TX8P
Fonctionnement: stéréo, 2 ou 3 voies
Entrée: XLR femelle (x2), 20 kohms
Max entrée: +18 dBV, 6 Vrms
Sortie: XLR male (x6), 600 ohm minimum
Niveau de sortie: +14 dBu, +12dBv, 4Vrms
Entrée de connexion: Speakon™ 4 (x3), Stéréo une bande par connecteur
Contrôle d'équilibrage: +/ - 6dB pour le sub, +/ - 3dB pour le pavillon & woofer
Fréquence de coupure approx. : TX4 1.3kHz, 125Hz, TX3 1.3kHz, 125Hz
Les processeurs TX3P & TX4P
Fonctionnement: Quad, 2 voies
Entrée: XLR femelle (x4), 20 kohms
Max entrée: +18 dBV, 6 Vrms
Sortie: XLR male (x8), 600 ohm minimum
Niveau de sortie: +14 dBu, +12dBv, 4Vrms
Entrée de connexion: Speakon™ 4(x4), deux bandes par connecteur
Contrôle d'équilibrage: +/ - 6dB pour le pavillon
Fréquence de coupure approx. : 1.8kHz / 1.3kHz*
Le processeur TX2P & TX5P*
tx8p-ip-1v1.eps

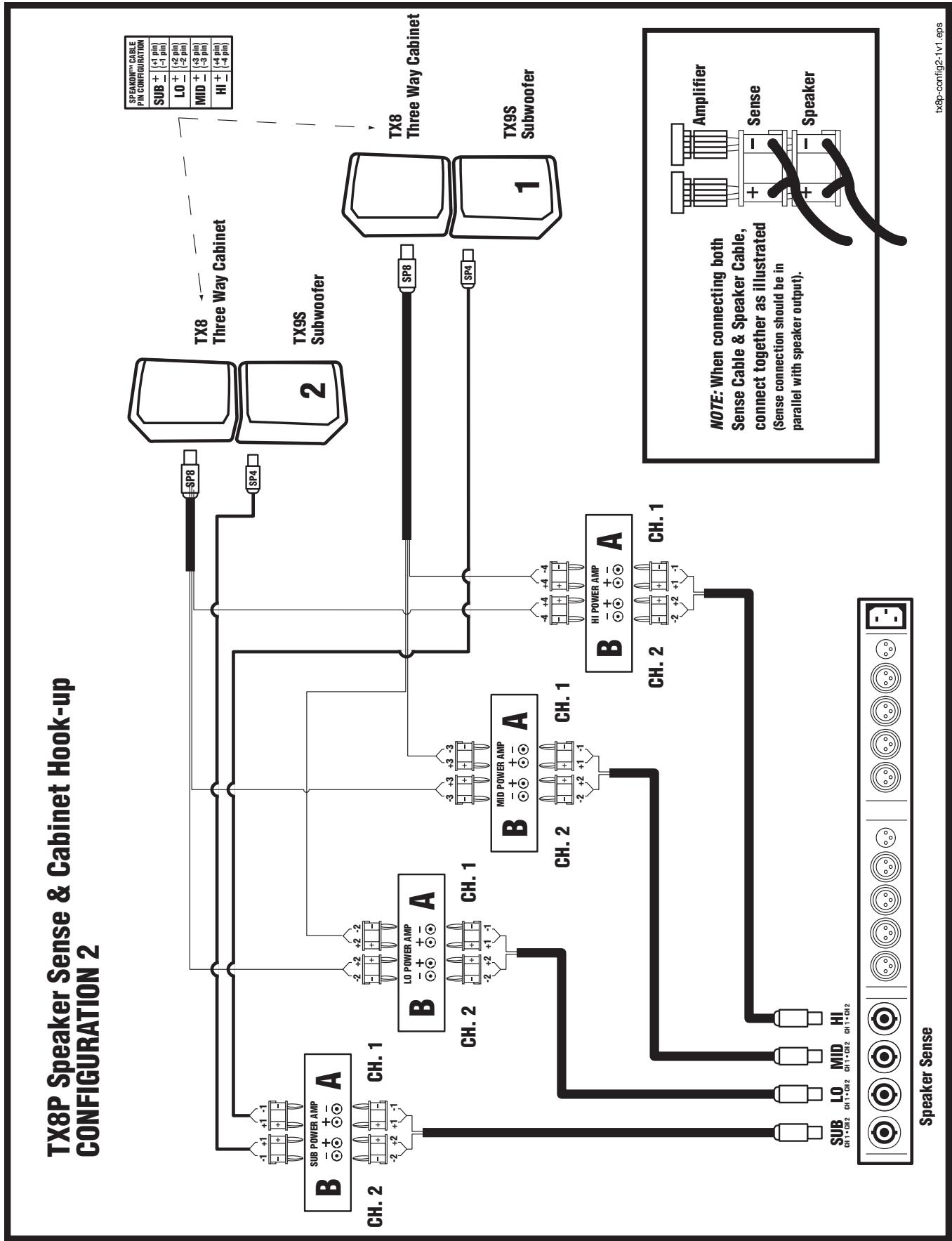

TX8P Speaker Sense & Cabinet Hook-up CONFIGURATION 1
La garantie illimitée de deux et dix ans de ce produit est transférable. Il n'est pas nécessaire de faire enregistrer votre nom auprès de Yorkville Sound ou de votre détaillant. Si, pour une raison quelconque, ce produit devient défectueux durant les deux années qui suivent la date d'achat initial (dix ans pour l'ébénisterie), returnez-le simplement à votre détaillant Yorkville avec la preuve d'achat original et il sera réparé gratuitement. Ceci inclus tous les produits Yorkville à l'exception de la série de moniteurs de studio YSM, la mini série Coliseum et de la série TX.
Les frais de port et de manutention ainsi que les dommages indirects ou dommages causés par désastres naturels, extrême humidité ou mauvaise installation ne sont pas couverts par cette garantie. Cette garantie ne couvre pas les produits consommables tels que lampe d'amplificateur ou ampoules "PAR". Voir votre détaillant Yorkville pour plus de détails. Cette garantie n'est valide qu'au Canada et aux États-Unis d'Amérique.
