MODE D'EMPLOI ELITE ES200P YORKVILLE

N’ENLEVEZ PAS LE COUVERT (OU LE PANNEAU ARRIERE). NE CONTIENT AUCUNE PIECE REPARABLE PAR L'UTILISATEUR.

CONSULTEZ UN TECHNICIEN QUALIFIE POUR L'ENTRETIENT Veuillez lire le manuel:

Il contient des informations qui devraient êtres comprises avant l'opération de votre appareil. Conservez S.V.P. ces instructions pour consultations ultérieures

Emballage: Conservez la boite au cas ou l'appareil devait être retourner pour réparation.

Lors de l'utilisation de produits électrique,

assurez-vous d'adhérer à des précautions de bases

incluant celle qui suivent: Alimentation: L'appareil ne doit être branché qu'à une source d'alimentation correspondant au voltage spécifié dans le manuel ou tel qu'indiqué sur l'appareil. Cet appareil est équipé d'une prise d'alimentation polarisée. Ne pas utiliser cet appareil avec un cordon de raccordement à moins qu'il soit possible d'insérer complètement les trois lames. Des précautions doivent êtres prises afin d'eviter que le système de mise à la terre de l'appareil ne soit désengagé Risque: Ne pas placer cet appareil sur un chariot, un Support, un trépied ou une table instables. L'appareil pourrait tomber et blesser quelqu'un ou subir des dommages importants. Utiiser seulement un chariot, un support, un trépied ou une table recommandés par le fabricant ou vendus avec le produit. Suivre les instructions du fabricant pour installer l'appareil et utiiser les: accessoires recommandés par le fabricant.

Il convient de ne pas placer sur l'appareil de sources de flammes nues, telles que des bougies allumées.

L'appeil ne doit pas être exposé à des égouttements d'eau ou des éclaboussures et qu'aucun objet rempli de liquide tel que des vases ne doit être placé sur l'appareil

Les dispositifs marqués d'une symbole “d'éclair' sont des parties dangereuses au toucher et que les câblages extérieurs connectés à ces dispositifs de connection extérieure doivent être efectivés par un opérateur formé ou en utilisant des cordons déjà préparés. Cordon d'alimentation: Évitez d'endommager le cordon d'alimentation. N'UTILISEZ PAS L'APPAREIL si le cordon d'alimentation est endommagé. Service:

Consultez un technicien qualifié pour l'entretien de votre appareil.

safety-4v0 paf 04/29/03

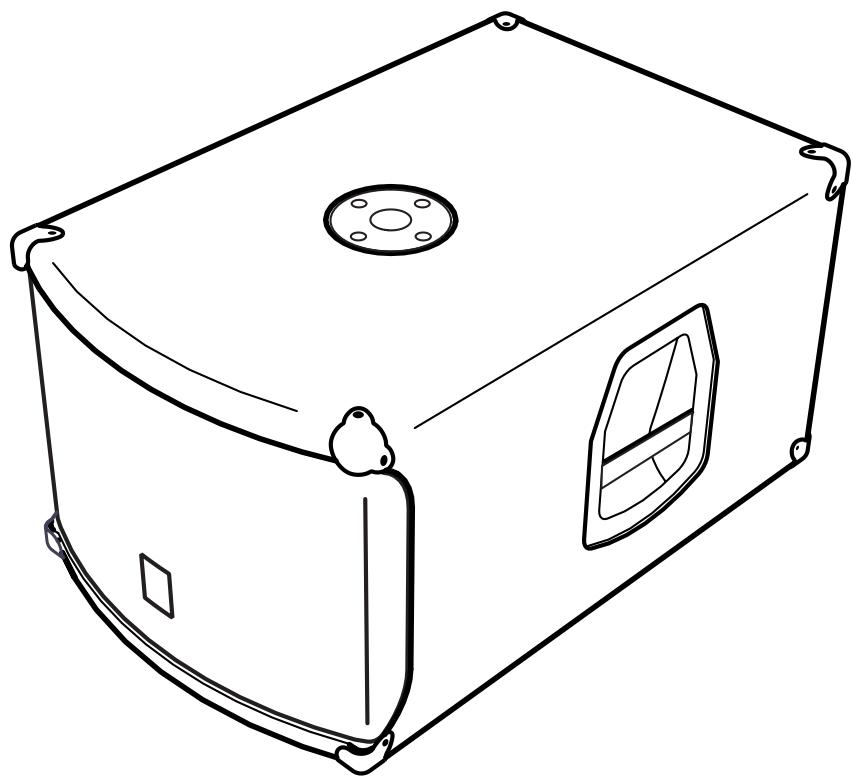

(WxDxH): 17.5 x 27 x 14 inches 44,5 x 68.6 x 35.6 cm

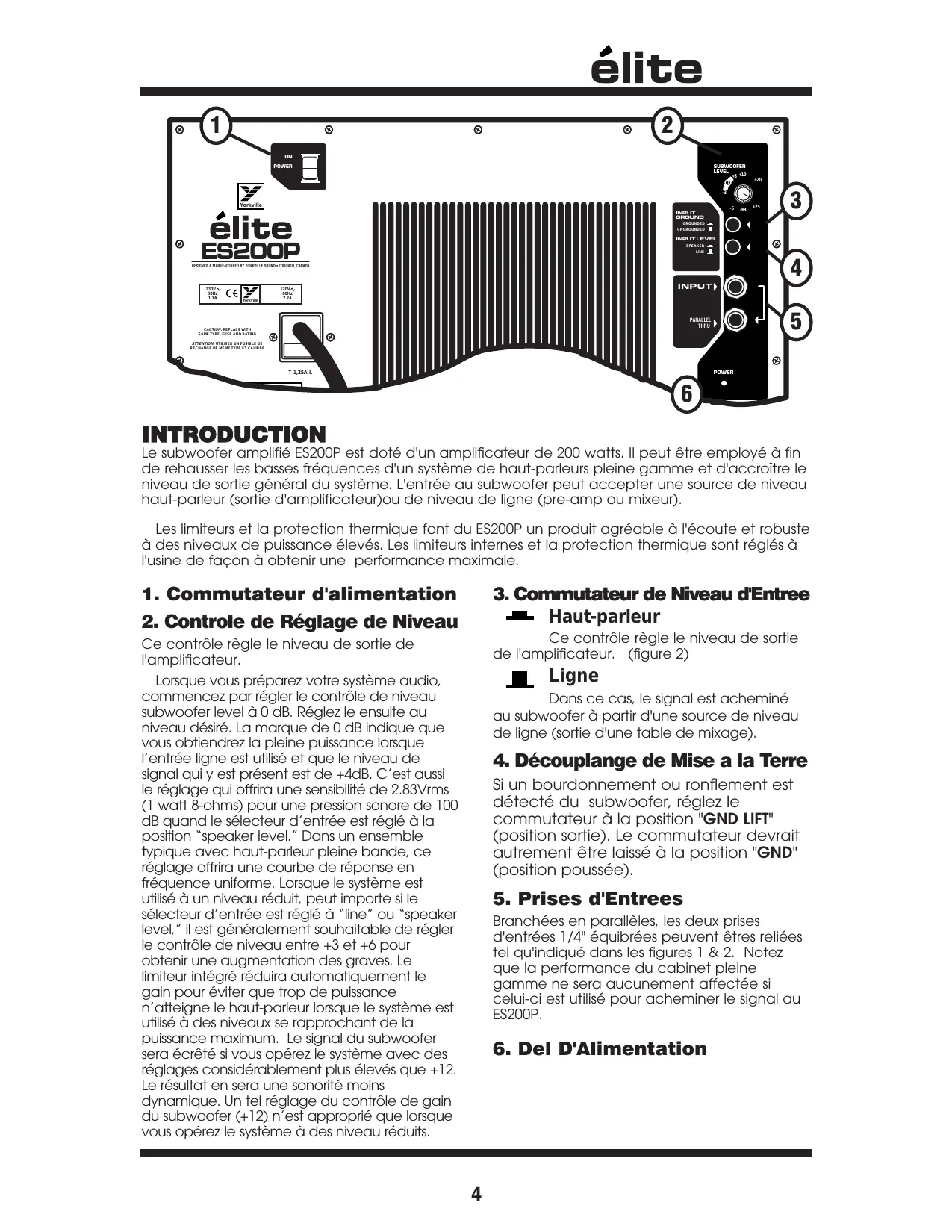

INTRODUCTION Le subwoofer amplifié ES200P est doté d'un amplificateur de 200 watts. Il peut être employé à fin de rehausser les basses fréquences d'un système de haut-parleurs pleine gamme et d'accroître le niveau de sortie général du système. L'entrée au subwoofer peut accepter une source de niveau haut-parleur (sortie d'amplificateunou de niveau de ligne (pre-amp ou mixeur).

Les limiteurs et la protection thermique font du ES200P un produit agréable à l'écoute et robuste à des niveaux de puissance élevés. Les limiteurs internes et la protection thermique sont réglés à l'usine de façon à obtenir une performance maximale.

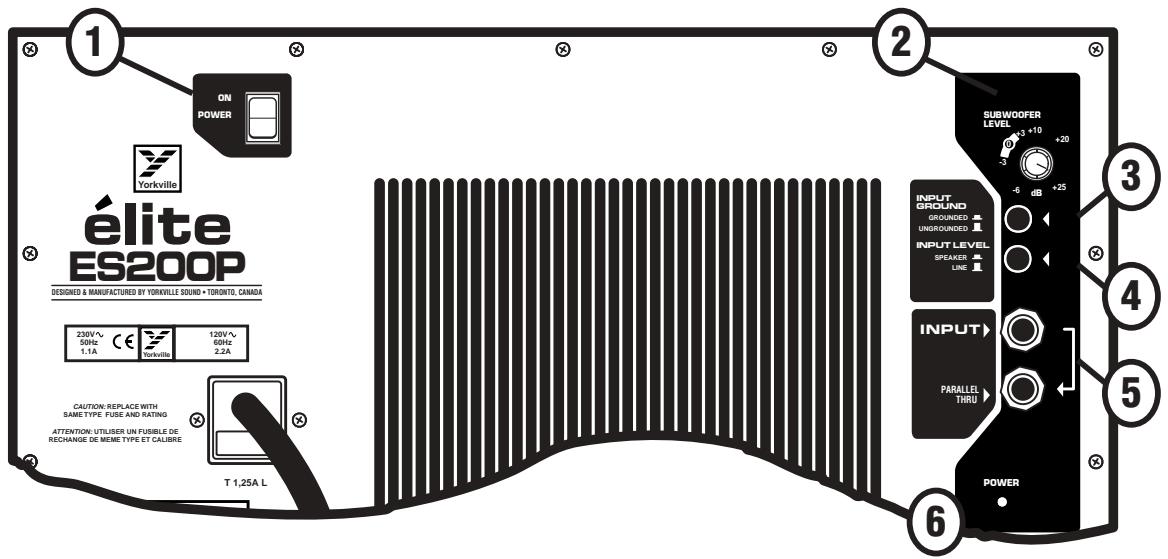

1. Commutateur d'alimentation 2. Controle de Réglage de Niveau

Ce contrôle règle le niveau de sortie de l'amplificateur.

Lorsque vous préparez votre système audio, commencez par régler le contrôle de niveau subwoofer level à 0 dB. Réglez le ensuite au niveau désiré. La marque de 0 dB indique que vous obtiendrez la pleine puissance lorsque l'entrée ligne est utilisé et que le niveau de signal qui y est présent est de +4dB. C'est aussi le réglage qui offrira une sensibilité de 2.83Vrms (1 watt 8-ohms) pour une pression sonore de 100 dB quand le sélecteur d'entrée est réglé à la position “speaker level.” Dans un ensemble typique avec haut-parleur pleine bande, ce réglage offrira une courbe de réponse en fréquence uniforme. Lorsque le système est utilisé à un niveau réduit, peut importe si le sélecteur d'entrée est réglé à “line” ou “speaker level," il est généralement souhaïtable de régler le contrôle de niveau entre +3 et +6 pour obtenir une augmentation des graves. Le limiteur intégré réduira automatiquement le gain pour éviter que trop de puissance n'atteigne le haut-parleur lorsque le système est utilisé à des niveaux se rapprochant de la puissance maximum. Le signal du subwoofer sera écrêté si vous opérez le système avec des réglages considérablement plus élevés que +12. Le résultat en sera une sonorité moins dynamique. Un tel réglage du contrôle de gain du subwoofer (+12) n'est approprié que lorsque vous opérez le système à des niveau réduits.

3. Commutateur de Niveau d'Entree — Haut-parleur

Ce contrôle règle le niveau de sortie de l'amplificateur._ (figure 2)

H Ligne Dans ce cas, le signal est acheminé au subwoofer à partir d'une source de niveau de ligne (sortie d'une table de mixage).

4. Découplange de Mise a la Terre

Si un bourdonnement où ronflement est détecté du subwoofer, réglez le commutateur à la position "GND LIFT' (position sortie). Le commutateur devrait autrement être laissé à la position "GND" (position poussée).

Branchées en parallèles, les deux prises d'entrées 1/4" équibrées peuvent êtres reliées tel qu'indiqué dans les figures 1 & 2. Notez que la performance du cabinet pleine gamme ne sera aucunement affectée si celui-ci est utilisé pour acheminer le signal au ES200P.

En plus de servir pour le raccordement au cabinet pleine gamme, les prises d'entrées parallèles permettent un branchement à ES200P multiple. Il n'y a aucune limite pratique au nombre de ES200P qui peuvent êtres reliés ensemble. Le panneau arrière de L' ES200P contient le texte suivant qui résume ‘information ci-dessus.

Ence Ente Pleine Gamme

Ence Ente Pleine Gamme

Amplificateur de Puissance

ES200P Enciente d'Extrême Grave d'Extrême Grave

Ence Ente Ence Ente Pleine Gamme Pleine Gamme

Sortie de Niveau Ligne

ES200P Enciente d'Extrême Grave d'Extrême Grave

NOTE A L'UTILISATEUR Pour opération normale, reliez simplement le ES200P comme un haut-parleur ordinaire avec les cabinets pleine gamme. Le commutateur "NIVEAU D'ENTREE" devrait être réglé à la position "HAUT-PARLEUR." Si l'appareil de source n'est pas doté de mise à la terre, (tel une mise à la terre sur le cordon d'alimentation), le commutateur de découplage de mise à la terre doit être réglé à la position "GND." Le ES200P peut être connecté avant où après les haut-parleurs pleine gamme. L'ES200P ne modifie pas le signal acheminé aux haut-parleurs pleine gamme. Le ES200P ne prélevera pas de puissance de l'amplificateur qui propulse les haut-parleurs pleine gamme. Veuillez noter qu'un filtre séparateur extèrne n'est pas nécessaire.

NOTEZ BIEN: L'adapteur de support es200p peut être utilisé avec l'accessoire YORKVILLE SW- Teletube pour supporter les enceintes E160. Le tube de support peut être ajusté à sa pleine extension de 5'4" avec sécurité guand le es200p est incliné à moin de 10° par rapport à l'horizontale.

ATTENTION: Les enceintes plus larges où lourdes ne doivent pas être utilisé.

amérique du nord: 117VAC 60 Hz 260 Watts Maximum

europe: 230VAC 50 Hz 260 Watts Maximum

L'amplificateur de puissance (interne):

200 Watts réponse de fréquence: 50 Hz à 110 Hz impédance d'entrée: 80 kohms composants de haut-parleur: 10" 2 ohm, 200 Watts

Raccordements d'Entrée: pointe: positif bague: négatif Mise à la terre:

Les manchons des entrées ne sont pas raccordés à la masse sauf quand le commutateur de mise à la terre d'entrée est réglé à la position "GND." La mise à la terre est effectuée par un dispositif de protection de 100 ohms de façon à empêcher les dommages causés par une erreur de branchement.

Limiteur: écrêtage, courant moyen de la bobine mobile

Pression Sonore Maximum: 125 dB (50 Hz à 110 Hz)
