NX250P - Enceinte amplifiée YORKVILLE - Notice d'utilisation et mode d'emploi gratuit

Type de produit	Enceinte amplifiée active 2 voies
Marque	YORKVILLE
Modèle	NX250P
Puissance totale (RMS)	200 W (bi-amplification)
Amplificateur aigus	Classe A/B, 2 étages
Amplificateur graves	Classe H, 2 étages
Haut-parleur grave	12 pouces (30,5 cm), aimant céramique
Haut-parleur aigu	1 pouce (2,54 cm), bobine Mylar, aimant céramique
Réponse en fréquence	55 Hz - 26 kHz (±3 dB)
Fréquence de coupure	Non spécifié (filtrage bi-amplifié)
Dispersion	80° horizontale × 50° verticale, rotative
Entrées	1 entrée micro XLR symétrique, 1 entrée ligne combo XLR/Jack 6,35 mm symétrique
Sortie	1 sortie ligne XLR symétrique (Mix)
Contrôles	Volume principal, Gain micro, Égaliseur 3 bandes (Graves/Médiums/Aigus)
Commutateurs	Alimentation, Shield (masse), Sélecteur tension (115/230 V)
Tension d'alimentation	115 V CA (Amérique du Nord) ou 230 V CA (Europe), sélectionnable
Consommation électrique	120 VA typique / 310 VA max
Dimensions (L × l × H)	33 × 42 × 69 cm (13,25 × 16,5 × 27,25 pouces)
Poids	19 kg (42 lb)
Matériau du boîtier	Composite moulé à densité variable
Grille	Métal perforé
Quincaillerie de suspension	4 points (2 dessus, 2 dessous) + 1 point de tirage arrière
Pieds	Oui
Adaptateur pour pôle	Oui (1 3/8 pouce - 35 mm)
Garantie	2 ans (électronique), 10 ans (ébénisterie), transférable

FOIRE AUX QUESTIONS - NX250P YORKVILLE

Comment connecter plusieurs enceintes NX250P entre elles ?

Utilisez la sortie Mix XLR d'une enceinte pour la relier à l'entrée ligne de la suivante. La dernière enceinte de la chaîne doit être éteinte en premier et allumée en dernier. Chaque enceinte doit être éteinte ou allumée avant la précédente dans la chaîne pour éviter les bruits.

Puis-je utiliser un microphone et une source ligne en même temps ?

Ce n'est pas recommandé. L'entrée ligne n'a pas de contrôle de niveau dédié, et une connexion simultanée peut causer des problèmes de niveau. Utilisez de préférence une seule source à la fois.

Comment régler le niveau sonore de l'enceinte ?

Utilisez le contrôle Volume Principal pour le niveau général. Si un microphone est branché, réglez d'abord le Gain Micro à un niveau approprié, puis le volume principal au maximum. En système multi-enceintes, chaque enceinte a son propre volume principal.

À quoi sert le commutateur Shield (bouclier) ?

Le commutateur Shield déconnecte la liaison de masse de l'entrée ligne. Cela peut aider à éliminer les ronflettes ou bourdonnements causés par des boucles de masse, notamment lorsque l'enceinte est branchée à des sources avec des alimentations séparées.

Comment sélectionner la tension d'alimentation (115V ou 230V) ?

Utilisez le commutateur de sélection d'alimentation à l'arrière de l'enceinte. Il est réglé en usine sur 115V pour l'Amérique du Nord. Pour l'Europe, placez-le sur 230V. En cas de doute, contactez votre revendeur Yorkville.

L'enceinte peut-elle être montée sur un pied ou suspendue ?

Oui, l'enceinte dispose d'un adaptateur pour pôle de 1 3/8 pouce (35 mm) pour montage sur pied. Elle possède également 4 points de suspension filetés (2 dessus, 2 dessous) pour une suspension aérienne, avec un point de tirage arrière. Toute installation en hauteur doit être réalisée par un professionnel qualifié.

Comment nettoyer l'enceinte NX250P ?

Utilisez un chiffon doux et sec pour dépoussiérer le boîtier et la grille. Évitez les solvants ou produits abrasifs. Ne versez jamais de liquide sur l'enceinte et assurez-vous qu'aucun objet rempli de liquide ne soit placé dessus.

Que faire si l'enceinte ne s'allume pas ?

Vérifiez que le cordon d'alimentation est correctement branché et que la prise secteur fonctionne. Assurez-vous que le commutateur d'alimentation est en position marche et que le sélecteur de tension est réglé sur la tension locale. Si le voyant vert ne s'allume pas, le fusible a peut-être sauté ; contactez un technicien qualifié.

La garantie est-elle internationale ?

La garantie de 2 ans (électronique) et 10 ans (ébénisterie) est valable au Canada et aux États-Unis uniquement. Elle est transférable. Les frais de port et les dommages causés par une mauvaise installation ne sont pas couverts.

Comment interpréter la DEL Signal/Limite ?

La DEL est à double fonction : elle s'allume en vert lorsqu'un signal audio est présent, et en rouge lorsque le limiteur est actif (protection contre l'écrêtage). Si elle reste rouge en permanence, réduisez le volume pour éviter la distorsion.

MODE D'EMPLOI NX250P YORKVILLE

Veuillez lire le manuel

Il contient des informations qui devraient être comprises avant l'opération de votre appareil. Conservez S. V. P. ces instructions pour consultations ultérieures.

Emballage

Conserve la boîte au cas où l'appareil avait être retourné pour réparation.

Attention:

Lors de l'utilisation de produits électriques, assurez-vous d'adhérer à des précautions de base incluant celles qui suivent:

Alimentation

L'appareil ne doit être branché qu'à une source d'alimentation correspondant au voltage spécifique dans le manuel ou tel qu'indiqué sur l'appareil. Cet appareil est équipé d'une prise d'alimentation polarisée. Ne pas utiliser cet appareil avec un cordon de raccordement à moins qu'il soit possible d'insérer complètement les trois lames. Des précautions doivent être prises afin d'éviter que le système de mise à la terre de l'appareil ne soit désengagé.

Risque

Ne pas placer cet appareil sur un chariot, un support, un trépied ou une table instables. L'appareil pourrait tomber et blesser quelqu'un ou subir des dommages importants. Utiliser seulement un chariot, un support, un trépied ou une table recommendés par le fabricant ou vendus avec le produit. Suivre les instructions du fabricant pour installer l'appareil et utiliser les accessoires recommendés par le fabricant.

Il convient de ne pas placer sur l'appareil de sources de flammes nues, telles que des bougies allumées.

L'appareil ne doit pas être exposé à des égouttements d'eau ou des éclaboussures et qu'aucun objet rempli de liquide tel que des vases ne doit être placé sur l'appareil.

Assurez que l'appareil est fourni de la propre ventilation.

Les dispositifs marqués d'un symbole "éclair" sont des parties dangereuses au toucher et que les câblages extérieurs connectés à ces dispositifs de connection extérieure doivent être effectués par un opérateur formé ou en utilisant des cordons déjà préparés.

Cordon d'alimentation

Évitez d'endommager le cordon d'alimentation. N'UTILISEZ PAS L'APPAREIL si le cordon d'alimentation est endommagé.

Service

Consultez un technicien qualifié pour l'entretien de votre appareil.

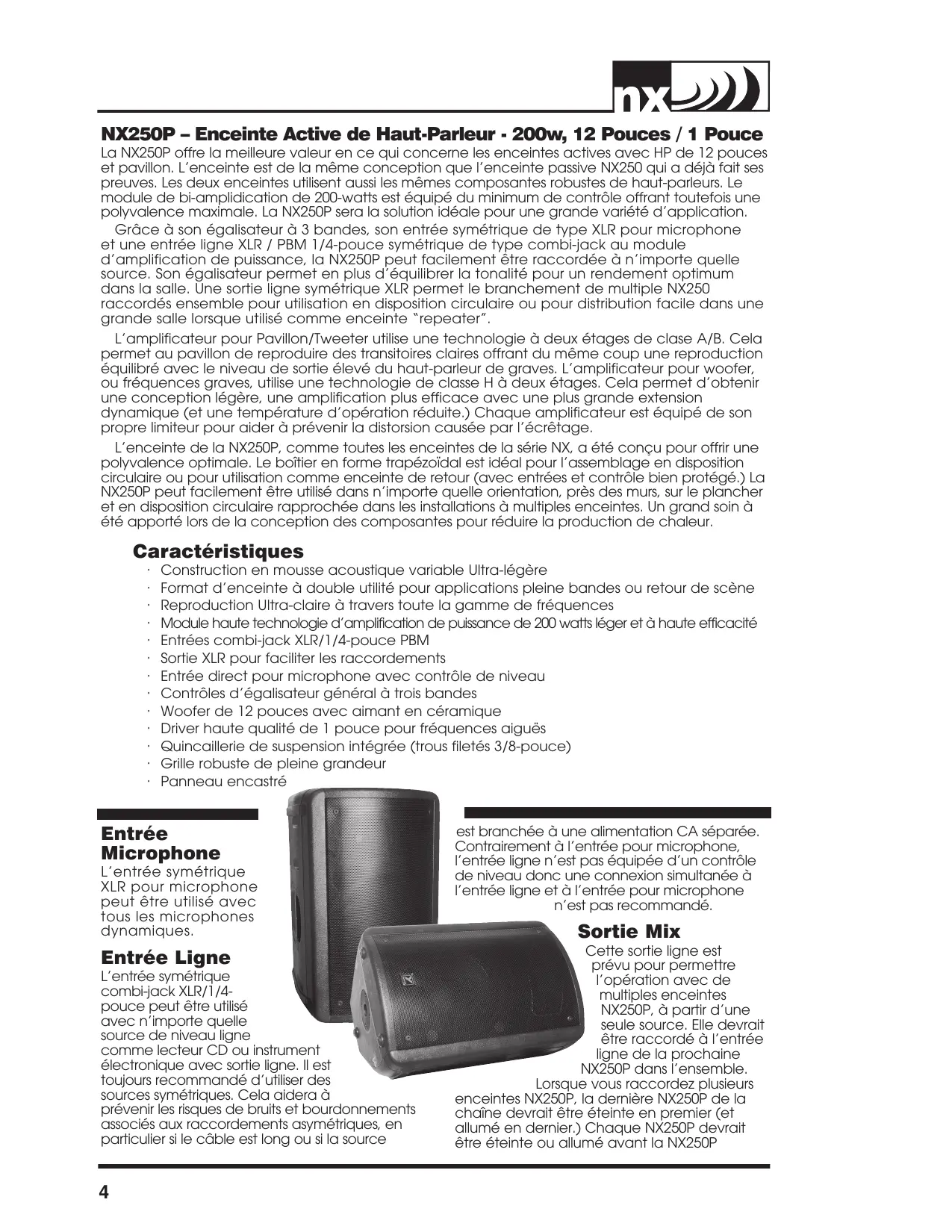

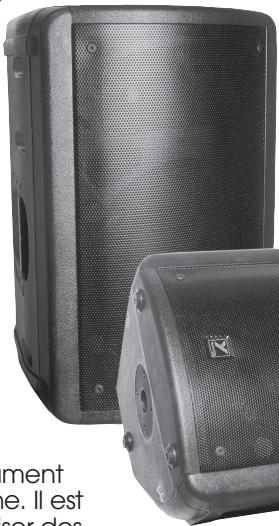

NX250P - enceinte active de haut-parleur - 200W, 12 pouces / 1 pouce

La NX250P offre la meilleure valeur en ce qui concerne les enceintes actives avec HP de 12 pouces et pavillon. L'enceinte est de la même conception que l'enceinte passive NX250 qui a déjà fait ses preuves. Les deux enceintes utilisent aussi les mêmes composantes robustes de haut-parleurs. Le module de bi-amplification de 200-watts est équipé du minimum de contrôle offrant toutefois une polyvalence maximale. La NX250P sera la solution idéale pour une grande variété d'applications.

Grace à son égalisateur à 3 bandes, son entree symétrique de type XLR pour microphone et une entree ligne XLR / PBM 1/4-pouce symétrique de type combi-jack au module d'amplification de puissance, la NX250P peut facilement etre raccordée a n'importe quelle source. Son égalisateur permet en plus d'équilibrer la tonalité pour un rendement optimum dans la salle. Une sortie ligne symétrique XLR permet le branchement de multiple NX250 raccordés ensemble pour utilisation en disposition circulaire ou pour distribution facile dans une grande salle lorsque utilisé comme enceinte "repeater".

L'amplificateur pour pavillon/tweeter utilise une technologie à deux étages de classe A/B. Cela permet au pavillon de reproduire des transitoires claires, offrant du même coup une reproduction équilibrée avec le niveau de sortie élevé du haut-parleur de graves. L'amplificateur pour woofer, ou fréquences graves, utilise une technologie de classe H à deux étages. Cela permet d'obtenir une conception légère, une amplification plus efficace avec une plus grande extension dynamique (et une température d'opération réduite.) Chaque amplificateur est équipé de son propre limiteur pour aider à prévenir la distorsion causée par l'écrêtage.

L'enceinte de la NX250P, comme toutes les enceintes de la série NX, a été conçue pour offrir une polyvalence optimale. Le boîtier en forme trapézoidal est idéal pour l'assemblage en disposition circulaire ou pour utilisation comme enceinte de retard (avec entrées et contrôle bien protégé.) La NX250P peut facilement être utilisée dans n'importe quelle orientation, près des murs, sur le plancher et en disposition circulaire rapprochée dans les installations à multiples enceintes. Un grand soin a été apporté lors de la conception des composantes pour réduire la production de chaleur.

Caracteristiques

Construction en mousse acoustique variable Ultra-légère · Format d'enceinte à double utilisé pour applications pleine bandes ou retour de scène - Reproduction Ultra-claire à travers toute la gamme de fréquences - Module haute technologie d'amplification de puissance de 200 watts léger et à haute efficacité - Entrées combi-jack XLR/1/4-pouce PBM Sortie XLR pour faciliter les raccordements - Entrée directe pour microphone avec contrôle de niveau - Contrôles d'égalisateur général à trois bandes - Woofer de 12 pouces avec aimant en céramique Driver haute qualité de 1 pouce pour fréquences aiguës Quincaillerie de suspension intégrée (trous filetés 3/8-pouce) Grille robuste de pleine grandeur Panneau encastré

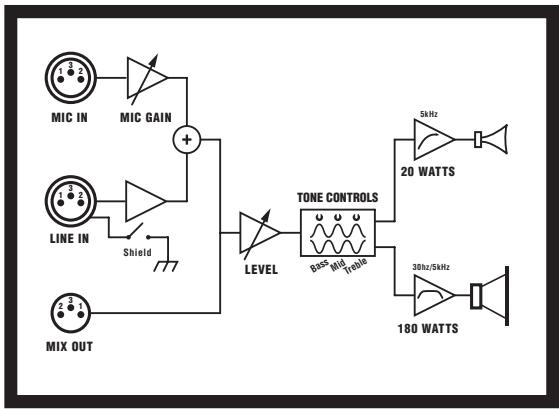

Entrée microphon

L'entrée symétrique XLR pour microphone peut être utilisée avec tous les microphones dynamiques.

Entrée ligne

L'entrée symétrique combi-jack XLR/1/4- pouce peut être utilisée avec n'importe quelle source de niveau ligne comme lecteur CD ou instrument électronique avec sortie ligne. Il est toujours recommandé d'utiliser des sources symétriques. Cela aidera à prévenir les risques de bruits et bourdonnements associés aux raccordements asymétriques, en particulier si le cable est long ou si la source

est branchée à une alimentation CA séparée. Contrairement à l'entrée pour microphone, l'entrée ligne n'est pas équipée d'un contrôle de niveau donc une connexion simultanée à l'entrée ligne et à l'entrée pour microphone n'est pas recommandée.

Sortie mix

Cette sortie ligne est prévue pour permettre l'opération avec de multiples enceintes NX250P, à partir d'une seule source. Elle devrait être raccordée à l'entrée ligne de la prochaine NX250P dans l'ensemble.

Lorsque vous raccordez plusieurs enceintes NX250P, la dernière NX250P de la chaine devrait être éteinte en premier (et allumée en dernier.) Chaque NX250P devrait être éteinte ou allumée avant la NX250P

précédente dans la chaine. Cela éliminera les bruits lorsque la NX250P est mise en marche ou quand elle est éteinte.

Contrôle de gain pour microphone

Le contrôle de niveau pour microphone ajuste le niveau du microphone de l'enceinte. Il ajuste aussi le niveau du microphone pour toutes les enceintes NX250P dans une chaîne (lors d'opération à multiple NX250P.) Le contrôle de niveau principal devrait être réglé au maximum lorsqu'un microphone est utilisé.

Contrôle de niveau

Le niveau de contrôle principal règle le niveau de tous les sons provenant de l'enceinte NX250P. Contrairement au contrôle de gain pour microphone, ce contrôle n'affecte pas le signal présent à la Sortie Mix. Dans les systèmes utilisant de multiples enceintes NX250P, le contrôle de niveau sur chaque cabinet règle le niveau pour ce cabinet. Lorsque utilisé avec un microphone branché à une enceinte NX250P au début de la chaîne, le contrôle de niveau devrait normalement être réglé au maximum à moins qu'il soit désirable qu'une enceinte soit réglée à un niveau moindre que les autres. Lorsqu'une source de niveau ligne est utilisée,

le contrôle de niveau règle volume pour l'enceinte. S'il y a plusieurs enceintes NX250P dans un système, il est nécessaire de régler les niveaux sur chaque enceinte. Si un mixeur est utilisé pour source niveau ligne, le mixeur devrait contrôler le niveau de toutes les enceintes NX250P du système. (Lorsqu'un mixeur entraîne les enceintes NX250P, le contrôle de niveau devrait être réglé au maximum.) Dans un système à multiples enceintes NX250P, il peut être désirable de réduire le niveau du contrôle de volume de certaines enceintes (dans le cas ou il serait désirable que certaines enceintes opèrent à un volume moins élevé que les autres.)

Contrôles pour agrès, médianes et graves

Ces contrôles affectent tous les sons provenant de l'enceinte NX250P. Ils n'affectent toutefois pas le signal présent à la sortie Mix. Dans un système à multiples enceintes, il est nécessaire d'ajuster les contrôles de graves, médianes et aigus individuellement sur chaque enceinte.

DEL signal / limite

Cette DEL à double action s'illumine en vert quand un signal est présent et en rouge quand le limiteur est activé.

Commutateur de bouclier (shield switch)

Le commutateur de bouclier déconnecte la connexion de mise à la masse de la prise d'entrée ligne. Cela peut, dans certains cas, aider à prévenir les bruits et bourdonnements.

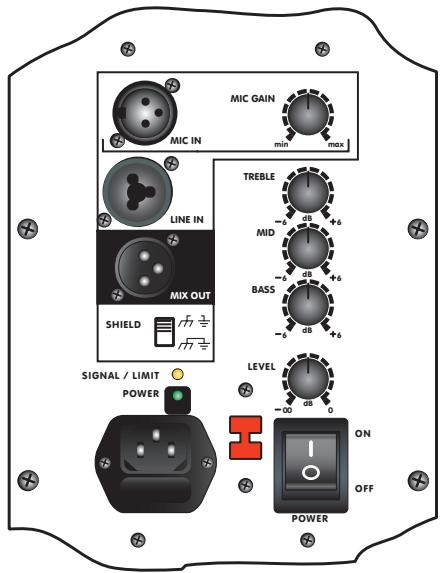

Commutateur et DEL d'alimentation

Le commutateur d'alimentation allume et éteint l'appareil. La DEL verte s'illumine lorsque l'appareil est mis en marche et elle indique du même coup le bon

fonctionnement du fusible.

Commutateur de sélection d'alimentation

Ce commutateur vous permet de sélectionner l'alimentation adéquate pour la région dans laquelle l'enceinte NX250P est utilisée. L'appareil est réglé pour 115V lorsque utilisé avec l'alimentation standard en Amérique du Nord. Pour l'opération en Europe, régler le commutateur à la position 230V. En cas de doute en ce qui concerne l'alimentation appropriée, contacter votre revendeur Yorkville local.

Type de système

Active ou Passive

Puissance Nominale (Watts)

Capacité de Bi-amplification

Opération en mode de biamplification seulement

sion Sonore Maximum (dB)

Réponse en Fréquences (Hz +/- 3 dB)

Fréquence de coupure (Hz)

Configuration de haut-parleur

Drivers pour aigus

Dispersion pour fréquences aigues(°H x °V)

Drivers pour graves

Puissance Totale (Watts)

Amplificateur de puissance pour Aiguës (Watts)

Type d'amplificateur pour les aiguës

Amplificateur de puissance pour les graves (Watts)

Type d'amplificateur pour les graves

Cordon d'alimentation

Commutateur de mise en marche

Consommation de puissance (typ/max)

Entrées

Entrées - 1/4" Jacks

Sensibilité d'entrée (Vrms Sinusoidale)

Contrôles du mixeur

Contrôles de Niveau

Limineur

DEL indicatrices

Pieds

Quincaillerie de suspension

Quincaillerie de suspension Optionnelle

Poigné

Adaptateur pour montage sur pôle (1 3/8"-3.5cm)

Matériaux de construction

Grille

Dimensions (PLH x L arrête, pouces)

Dimensions (PLH x L arrête, cm)

Poids (livres / kg)

2-Voies

Active

Auto amplification

Oui

55-26k

12 pouces / 1 pouce

George de 1 pouce, Aimant en céramique, Bobine Mylar de 1 pouce

80 × 50 pivotante

12 pouces Aimant de céramique

Classe A/B

Deux étages Classe H

Oui

Oui

120/310Va

1 Ligne / 1 Micro (XLR Combi jacks)

+4dBv/1.23V

Gain pour microphone

Gain Entre Ligne

Graves / Médianes / Aiguës

Volume Principal

Oui

Alimentation, Activité/Limite

Oui

2 (Dessus), 2 (Dessous), 1 (Arrière)

Quincaillerie NX

1 (Côte)

Oui

Composite Moule à densité variable

Métal Perforé

13.25 × 16.5 × 27.25 × 8

33 × 42 × 69 × 20

42/19

Plusieurs des modèles populaires de la ligne d'enceinte à haut-parleur Yorkville sont maintenant équipés de quincaillerie de montage pour les applications requérant une suspension aérienne. Dépendant du modèle, deux ou plusieurs attaches internes sont prévues pour de tels montages. Chaque attache contient deux trous de boulon et offre des points de montage centre de gravité pour utilisation avec charges droites ou anguleuses. Plusieurs des modèles permettent la suspension de cabinets additionnels selon leur limite de charge de travail spécifique.

IMPORTANT!! LE MONTAGE DE SYSTème DE HAUT-PARLEUR EST UNE AFFAIRE TRÉS SÉRIEUSE. LES MONTAGES IMPLIQUANT UNE SUSPENSION AERÉNINE NÉCESSITENT UNE CONNAISSANCE APPROFONDIE, INCLUANT (MAIS NON-LIMITÉE) AU CALCUL DES LIMITS DE CHARGE DE TRAVAIL, LA QUINCAILLERIE D'INSTALLATION, ET INSPECTIONS PÉRIODIQUES DE SÉCURITE DE TOUTE LA QUINCAILLERIE ET DE L'EBENISTERIE. SI VOUS N'AVEZ PAS CES QUALIFICATIONS, NE TENTEZ PAS DE FAIRE VOUS-MÉME L'INSTALLATION, AYEZ PLUTÔT RECOURS À UN PROFESSIONNEL DU DOMAINE. UNE INSTALLATION INADEQUATE PEUT CAUSER DES BLESSURES CORPORELLES OU MÈME LA MORT. CONSULTEZ UN INGENIÉUR EN STRUCTURE POUR CALCULER LA CHARGES ADDITIONNELLE AJOUTÉE AU BâtIMENT. UN RENFORCEMENT DE LA STRUCTURE DU BâtIMENT POUR RAIRÉTÉNÉCESSAIPE ROUR ASSURERUNE INSTALLATION SURE.

2. OUTILS REQUIS

Clé Hex 4.5mm (7/32")

Adhésif de verrouillage pour filetage (Type amovible)

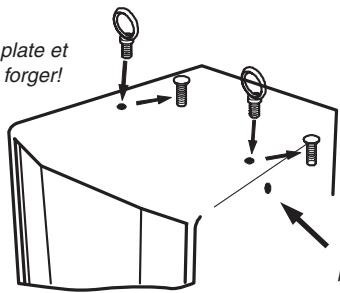

3. Installation des boulons à OEIL

À l'aide d'une Clé Hex 4.5mm (7/32"), enlevez le boulon à tête plate du dessus ou du dessous de l'enceinte à haut-parleur pour découvrir les trous filetés (sur les modèles TX, les boulons à tête plate sont situés à l'intérieur des quincailleries de montage intégré), tel qu'indiqué ci-dessous.

Assurez-vous de ne pas perdre ces boulons à tête plate. Vous devrez les re-utiliser pour fermer hermétiquement le cabinet quand les boulons œil seront enlevés.

IMPORTANT!! N'UTILISEZ QUE DES BOULONS À OEIL CLASSIFIÉ POUR LES CHARGES REQUISSES. VOUS POUVEZ VOUS LES PROCURER DE YORKVILLE SOUND OU ATM FLYWARE™. POUR PRESERVER UNE FORCE MAXIMALE DE L'ENTRETOISEMENT DU CABINET, ASSUREZ-VOUS QUE TOUS LES POINTS DE SUSPENSION SONT FIXÉS SOLIDEMENT AVEC SOIT UN BOULON À CEIL, SOIT UN BOULON HEX À TÉTE PLATE

b) Placez une goutte d'adhesif de verrouillage sur le filetage du boulon à oeil et placez-en une dans le trou exposé. Resserrez chaque boulon à oeil à la main jusqu'à ce qu'ils soient bien serrés contre l'enceinte. Serrez encore chaque boulon à oeil en les tournant un autre demi-tour. Assurez-vous d'insérer les boulons à oeil dans les trous filétés directement en ligne avec le cable de suspension. Toujours suivez les instructions d'installation et d'utilisation du fabricant des boulons à oeil. c) SusPENDez chaque enceinte selon le calcul de charge de travail et les pratiques recommandées par le fabricant de la quincaillerie de montage.

IMPORTANT!! LES MODELES ÉQUIPÉS DE SEULEMENT DEUX POINTS DE SUSPENSION SUR LE DESSUS, SONT DOTÉS D'UN POINT DE TIRE À L'ARRÊRÉ SUR LE PANNEAU CENTRAL DU BAS. CE POINT DE TIRE NE DOIT PAS ÉTRE UTILISÉ COMME POINT DE SUSPENSION. CE POINT DE TIRE NE DOIT SEULEMENT ÊTRE UTILISÉ QUE POUR TIRER L'ENCEINTE VERS L'ARRÊRÉ..

Enlevez le boulon à tête plate et remplacez-le avec un boulon à œil forgé.

N'enlevez pas les boulons à tête plate sur le côté de l'enceinte/s

4. Limites de CHARGE de travail

Les limites de charge spécifiées ont été déterminées pour chaque enceinte comme suit:

NX250P

4 fly points - 2 top + 2 bottom + pull back

La garantie illimitée de deux et dix ans de ce produit est transférable. Il n'est pas nécessaire de faire enregistrer votre nom auprès de Yorkville Sound ou de votre détaillant. Si, pour une raison quelconque, ce produit devient défectueux durant les deux années qui suivent la date d'achat initial (dix ans pour l'ébénisterie), retoumez-le simplement à votre détaillant Yorkville avec la preuve d'achat original et il sera réparé gratuitement. Ceci inclus tous les produits Yorkville à l'exception de la série de moniteurs de studio YSM, la mini série Coliseum et de la série TX.

Les frais de port et de manutention ainsi que les dommages indirects ou dommages causés par désastres naturels, extrême humidité ou mauvaise installation ne sont pas couverts par cette garantie. Cette garantie ne couvre pas les produits consommables tels que lampe d'amplificateur ou ampoules "PAR". Voir votre détaillant Yorkville pour plus de détails. Cette garantie n'est valide qu'au Canada et aux États-Unis d'Amérique.
