GIGAVIEW 745 - Transmetteur HDMI sans fil MARMITEK - Notice d'utilisation et mode d'emploi gratuit

Intitulé	Description
Type de produit	Émetteur et récepteur HDMI sans fil
Résolution maximale	4K UHD (3840 x 2160 pixels)
Portée	Jusqu'à 30 mètres en champ libre
Fréquence de fonctionnement	5 GHz
Connectivité	2 ports HDMI, 1 port USB pour l'alimentation
Alimentation électrique	5V DC via adaptateur secteur
Dimensions approximatives	150 x 100 x 25 mm
Poids	300 g
Compatibilités	Compatible avec les appareils HDMI, y compris les téléviseurs, projecteurs et consoles de jeux
Fonctions principales	Transmission sans fil de signaux vidéo et audio, prise en charge de la 3D
Entretien et nettoyage	Essuyer avec un chiffon doux et sec, éviter les produits chimiques agressifs
Pièces détachées et réparabilité	Pas de pièces détachées disponibles, produit non réparable
Normes de sécurité	Conforme aux normes CE et RoHS
Informations générales	Idéal pour les configurations de home cinéma sans câbles encombrants

FOIRE AUX QUESTIONS - GIGAVIEW 745 MARMITEK

Qu'est-ce que le Marmitek Gigaview 745 ?

Le Marmitek Gigaview 745 est un répartiteur HDMI qui permet de diffuser des signaux vidéo haute définition vers plusieurs écrans simultanément.

Comment connecter le Marmitek Gigaview 745 à mes appareils ?

Connectez le câble HDMI de votre source (comme un lecteur Blu-ray ou une console de jeux) à l'entrée HDMI du Gigaview 745, puis reliez les sorties HDMI aux écrans souhaités.

Le Marmitek Gigaview 745 supporte-t-il la 4K ?

Oui, le Marmitek Gigaview 745 prend en charge les résolutions jusqu'à 4K, vous permettant d'obtenir une qualité d'image optimale.

Que faire si le signal vidéo ne s'affiche pas sur mes écrans ?

Vérifiez que tous les câbles HDMI sont correctement connectés et qu'ils sont en bon état. Assurez-vous également que vos écrans sont réglés sur la bonne entrée HDMI.

Le Marmitek Gigaview 745 nécessite-t-il une alimentation externe ?

Oui, le Marmitek Gigaview 745 nécessite une alimentation externe pour fonctionner. Assurez-vous que l'adaptateur est correctement branché.

Comment réinitialiser le Marmitek Gigaview 745 ?

Pour réinitialiser le Marmitek Gigaview 745, débranchez-le de l'alimentation, attendez quelques secondes, puis rebranchez-le.

Le Marmitek Gigaview 745 est-il compatible avec les systèmes audio ?

Oui, le Marmitek Gigaview 745 peut transmettre des signaux audio via HDMI, vous permettant de le connecter à des systèmes audio compatibles.

Où puis-je trouver le manuel d'utilisation du Marmitek Gigaview 745 ?

Le manuel d'utilisation du Marmitek Gigaview 745 est disponible sur le site web de Marmitek dans la section support ou téléchargement.

Que faire si le produit ne fonctionne pas correctement ?

Si le produit ne fonctionne pas correctement, essayez de vérifier toutes les connexions, de réinitialiser le dispositif, ou de contacter le service client de Marmitek pour obtenir de l'aide.

MODE D'EMPLOI GIGAVIEW 745 MARMITEK

• Afin d’éviter un court-circuit, ce produit ne doit être utilisé qu’à l’intérieur, et uniquement dans des endroits secs. Ne pas exposer les composants à la pluie ou à l’humidité. Ne pas utiliser à côté de ou près d’une baignoire, une piscine, etc.
• Ne pas exposer les composants de votre système à des températures extrêmement élevées ou à des sources de lumière trop fortes.
• Toute utilisation impropre, toute modification ou réparation effectuée vous-même annule la garantie. Marmitek n'accepte aucune responsabilité dans le cas d'une utilisation impropre du produit ou d'une utilisation autre que celle pour laquelle le produit est destiné. Marmitek n'accepte aucune responsabilité pour dommage conséquent, autre que la responsabilité civile du fait des produits.
• Ce produit n'est pas un jouet et doit être rangé hors de la portée des enfants.
• Ne jamais ouvrir le produit : Les appareils peuvent comprendre des composants dont la tension est mortelle. Les réparations ou l'entretien ne doivent être effectués que par des personnes compétentes.
• Brancher l'adaptateur secteur sur le réseau électrique seulement après avoir vérifié que la tension d'alimentation correspond à la valeur indiquée sur les plaques d'identification. Ne jamais brancher un adaptateur secteur ou un cordon d'alimentation lorsque celui-ci est endommagé. Dans ce cas, veuillez contacter votre fournisseur.

Merci d'avoir acheté GigaView745 de Marmitek avec la nouvelle technologie WiVi ! Il vous permet de raccorder votre appareil AV et de transmettre un signal sans fil de haute qualité vers votre télévision ou votre projecteur. Des exemples d'appareils AV sont : lecteur DVD, set-top box, magnétoscope vidéo numérique, etc. L'équipement de rallonge infrarouge incorporé vous permet de commander l'appareil AV avec votre propre télécommande se trouvant ailleurs dans votre maison !

Les avantages de la technologie wivi

• Elle garantit un signal sans fil sans perte de la qualité originale.
• Elle couvre toute la maison avec une technologie avancée d'antenne intérieure avec un résultat optimal et une portée maximale.
• Aucune perturbation d'autres appareils sans fil par l'utilisation de la sélection de fréquence dynamique, qui sélectionne automatiquement une fréquence disponible sur 23 chaînes.
• L'équipement de rallonge infrarouge vous permet de commander l'appareil AV avec votre propre télécommande, même à travers un mur ou caché dans un placard fermé !
• Branchez et jouez la plupart des appareils AV, pas de logiciel ou de réglage de réseau nécessaires.
• Technique d'adaptation d'alimentation d'énergie rationnelle transmettant juste assez de courant pour assurer la qualité de la liaison.

Les produits de Marmitek sont faits avec la plus grande précision et sont de haute qualité. Veuillez tirer d'abord ce mode d'emploi et suivre les instructions afin de profiter au maximum des possibilités de ce produit.

2 Contenu du SET

1x GigaView745 Transmetteur 1x GigaView745 Récepteur 2x GigaView standard sol 1x Mode d'emploi

1x Câble de rallonge IR (avec 1 LED) 2x Câble RCA vers RCA 2x Alimentation de courant économisante l'énergie

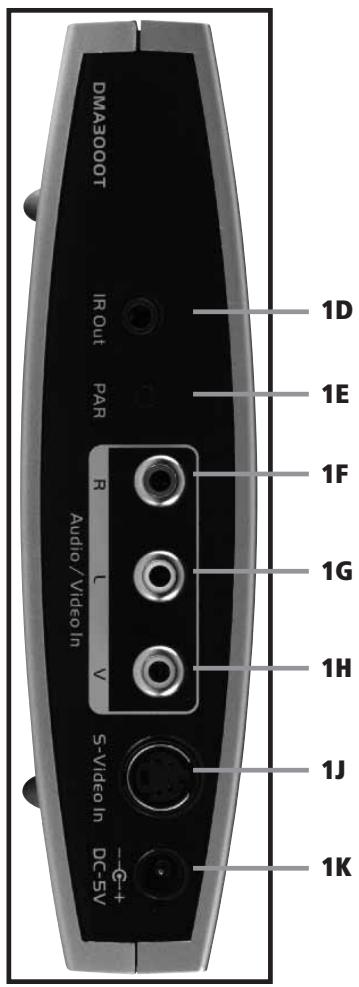

GIGAVIEW745 transmetteur

1A - LED En Marche (Power On) 1B - LED Liaison 1C - LED Appariement 1D - Sortie IR pour Rallonge IR 1E - Bouton Appariement 1F - Entrée Audio (Droite) 1G - Entrée Audio (Gauche) 1H - Entrée Vidéo 1J - Entrée S-Vidéo 1K - Entrée DC (5V)

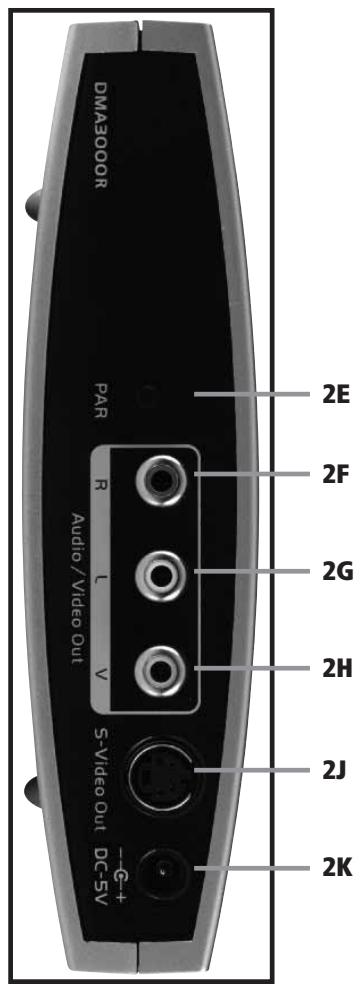

GIGAVIEW745 récepteur

2A - LED En Marche (POWER ON) 2B - LED Liaison 2C - LED Appariement 2D - Écran Télécommande IR 2E - Bouton Appariement 2F - Sortie Audio (droite) 2G - Sortie Audio (gauche) 2H - Sortie Video 2J - Sortie S-Video 2K - Entrée DC (5V)

Le set comprend un Transmetteur et un Récepteur. Raccordez le Transmetteur à la sortie A/V de votre appareil source (par exemple votre set-top box). Puis raccordez le Récepteur à votre (deuxième) télévision ou projecteur. Vous pouvez maintenant profiter de votre source A/V de haute qualité sans fil partout dans votre maison.

De plus, vous pouvez continuer à commander l'appareil source AV placé ailleurs dans la maison en utilisant votre télécommande par la rallonge infrarouge.

4.1 Raccorder le transmetteur GV745 à votre source a/v

• Raccordez le signal vidéo de votre source AV (par exemple set-top box) par le câble RCA jaune (livré) ou câble S-Video (non livré) à votre Transmetteur [1H ou 1J].
• Raccordez l'entrée audio [1F,1G] du Transmetteur GV745 à la source A/V par un câble RCA rouge et blanc.
• Raccordez l'adaptateur de courant entre l'entrée DC [1K] du Transmetteur GV745 et une sortie de courant. Le LED EN MARCHE [1A] est EN MARCHE et le LED Liaison [1B] se mettra à clignoter.

Attention : L'entrée vidéo est par détection automatique d'un signal vidéo dans l'une des entrées. Si deux entrées deviennent actives simultanément, la priorité est : S-Video, Vidéo Composée.

4.2 Raccorder le récepteur GV745 à votre télévision ou projecteur

• Raccordez le signal de sortie vidéo du Récepteur GV745 [2H or 2J] par le câble RCA jaune (livré) ou le câble S-Video (non livré) à votre télévision ou projecteur.
• Raccordez la sortie audio [2F, 2G] du Récepteur GV745 à votre télévision ou projecteur par un cable RCA rouge et blanc.
• Raccordez l'adaptateur de courant entre l'entrée DC [2K] du Récepteur GV745 et une sortie de courant. Le LED EN MARCHE [2A] est EN MARCHE et le LED Liaison [2B] se mettra à clignoter.
• Le LED Liaison [2B] s'arrête de clignoter et restera en position EN MARCHE en moins de 5 minutes. Ceci signifie que la liaison sans fil a été établie avec succès.

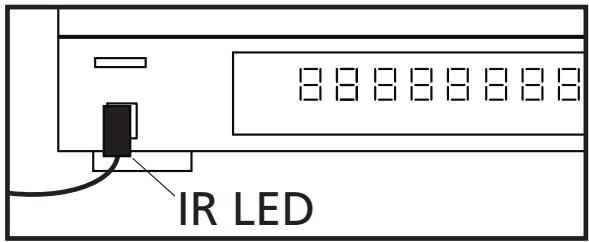

4.3 Raccorder le signal de retour infrarouge

• Branchez le câble de rallonge IR (avec 1 LED) dans la prise de sortie IR [1D] du Transmetteur GV745.
• Placez le LED IR avec du scotch autocollant en face du détecteur d'écran IR de votre appareil AV.

Attention : Testez d'abord la position et le fonctionnement du LED IR avant de le placer définitivement contre l'écran IR de votre appareil A/V. Le blaster IR soutient seulement des protocoles de télécommande infrarouge 38kHz. Certains appareils risquent de ne pas être soutenus.

Le LED en MARCHE [1A or 2A] est arrêté ?

• Vérifiez que l'adaptateur de courant soit placé dans la sortie de courant.
• Débranche l'adaptateur de courant de l'entrée DC [1K ou 2K] et rebranche-le. Répète plusieurs fois jusqu'à ce que le LED EN MARCHE reste EN MARCHE.

Le LED liaison [1B ou 2B] continue à clignoter

• Ceci indique qu'il n'y a pas de liaison sans fil entre le Transmetteur et le Récepteur GigaView745. Suivez les pas suivants :
• Vérifiez que les deux soient EN MARCHE.
• Appuyez et laissez le Bouton d'Appariement [1E] du Transmetteur et le LED Appariement [1C] s'allumera.
• Appuyez et lâchez le Bouton d'Appariement [2E] du Récepteur et le LED Appariement [2C] s'allumera.
• Après que la liaison sans fil soit établie le LED Liaison [1B et 2B] s'arrêtera de clignoter et restera EN MARCHE.

Attention:

Le LED Appariement [1C ou 2C] s'arrête en 45 secondes s'il n'y a pas de liaison sans fil entre le Transmetteur et le Récepteur. Si le LED Liaison [1B et 2B] continue à clignoter, vous devrez rapprocher le Récepteur du Transmetteur.

Sans fil

Portée de fonctionnement

Fréquence de fonctionnement

Compression standard

Taux de données vidéo

Sécurité du système

Latence du système

Transmetteur a/v

Soutien vidéo standard

Entrée Video

Entrée Audio

Sortie de rallonge IR

Dimensions

Récepteur a/v

jusqu'à 100 m champ libre, jusqu'à 30 m à travers murs et plafonds

5GHz (5.15 - 5.35 GHz & 5.47 - 5.725 GHz)

MPEG-2

jusqu'à 15Mbps

Auto détection de NTSC et PAL

1x S-Video ou 1x RCA (Composite)

Stereo analogique (2x RCA)

prise 3.5mm

151 × 143 × 38 ~mm

Rallonge infrarouge

Soutien de fréquence IR

Latence IR

38kHz

100 ms

Alimentation électrique

Alimentation par interrupteur

100-240VAC 50/60Hz, 5VDC 2.5A

Les spécifications peuvent être changées sans notification préalable.

Informations environnementales pour les clients de l'union européenne

La directive européenne 2002/96/CE exige que l'équipement sur lequel est apposé ce symbole sur le produit et/ou son emballage ne soit pas jeté avec les autres ordures ménagères. Ce symbole indique que le produit doit être éliminé dans un circuit distinct de celui pour les déchets des ménages. Il est de votre responsabilité

responsabilité de jeter ce matériel ainsi que tout autre matériel électrique ou électronique par les moyens de collecte indiqués par le gouvernement et les pouvoirs publics des collectivités territoriales. L'élimination et le recyclage en fin de vie ont pour but de lutter contre l'impact néfaste potentiel de ce type de produits sur l'environnement et la santé publique. Pour plus d'informations sur le mode d'élimination de votre ancien équipement, veuillez prendre contact avec les pouvoirs publics locaux, le service de traitement des déchets, ou l'endroit où vous avez acheté le produit.

DIRECTIVE 2004/108/CE DU PARLEMENT EUROPEEN ET DU CONSEIL du 15 décembre 2004 relative au rapprochement des législations des États membres concernant la compatibilité électromagnétique Directive 2006/95/CE du Parlement européen et du Conseil du 12 décembre 2006 concernant le rapprochement des législations des États membres relatives au matériel électrique destiné à être employé dans certaines limites de tension Directive 2002/95/CE du Parlement européen et du Conseil du 27 janvier 2003 relative à la limitation de l'utilisation de certaines substances dangereuses dans les équipements électriques et électroniques
