1 EINFUHRUNG

Herzlichen Glückwunsch zum Erwerb des Marmitek GigaView745 mit neuer WiVi Technologie! Dieser erhögtlich Ihnen, A/V Geräte anzuschreiben und das qualitativ hochwertige Signal drahtlos zu Ihrlem Fernseher oder Projektor zu versenden. Beispiele von A/V Geräten sind: DVD-Player, Settop Box, digitaler Videorekorder usw. Mit der eingebauten Infrarotveränderung konnen Sie Ihr A/V Gerät, das sich anderswo in Ihrlem Haus befindet, weiterhin mit ihrer eigenen Fernbedienung bedieren!

Vorteile der WiVi Technologie

• Garantiert ein geschichtes, digitales, drahtloses Signal ohne jeglichen Qualitätsverlust.
• Deckung im gesamten Haus aufgrund der erneuerten internen Antennentechnologie, die Leistung und Reichweite maximiert.
• Aufgrund einer dynamischen Frequenzwahl, die automatisch eine frei Frequence aus den 23 verfügbaren Kanälen selektiert, wird einer Störung durch andere drahtlose Geräte vorgebeugt.
  Die eingebaute Infrarotveränderung erhögt Ihnen, ihre AV Geräte mit ihrer eigenen Fernbedienung zu bedieten,)sagar durch eine Wand oder geschlossene Schranktüren hindurch!
• Plug & Play mit den beiden A/V Geräten, Software oder Netzwerkeinstellungen nicht nötig.
• Energiesparende Nutzleistungstechnik, die wirklich nur das Sendevermögen nutzt, das benötigt wird, um die Qualität der Verbindung zu gewährleisten.

Marmitek Produkte werden mit größter Sorgfalt hergestellt und sind von sehr hoher Qualität. Lesen Sie diese Anleitungrette sorgfältig durch und befolgen Sie die Anweisungen, um die Mänglichkeiten dieseres Produkts optimal nutzen zu konnen.

2 SET INHALT

1x GigaView745 Sender
1x GigaView745 Empfänger
2x GigaView Bodenständner
1x Gebrauchsanleitung

1x IR Veränderungskabel (mit 1 LED)
2x Cinch zu Cinch Kabel
2x energiesparende, geschaltete Speisung

3 GIGAVIEW745 ANSCHLUSSE

GigaView745 Sender

1A - EIN LED
1B - Verbindung LED
1C - Abstimm LED
1D - IR Ausgang für IR Veränderung
1E - Abstimm-Taste
1F - Audioeingang (rechts)
1G - Audioeingang (links)
1H - Videoeingang
1J - S-Videoeingang
1K - DC IN (5V)

GigaView745 Empfänger

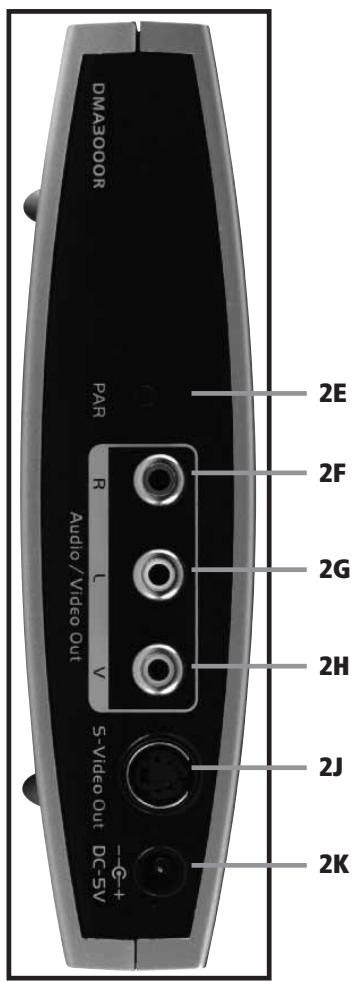

2A - EIN LED
2B - Verbindung LED
1C - Abstimm LED
2D - IR Fernbedienungsfenster
2E - Abstimm-Taste
2F - Audioausgang (rechts)
2G - Audioausgang (links)
2H - Videoausgang
2J - S-Videoausgang
2K - DC IN (5V)

4 EINSTELLEN DES SENDERS UND EMPFÄNGERS

Das Set besteht aus einem Sender und einem Empfänger. Sie schlieben den Sender an den A/V Ausgang ihrer Quelle an (z.B. Settop-Box). Daraufhin schlieben Sie den Empfänger an ihren (Zweit)Fernseher oder Projektor an. Nun konnen Sie überall im Haus ihre A/V Quelle in hoher Qualität drahtlos empfangen.

Zudem können Sie ihre sich anderswo im Haus befindende AV Quelle über die Infrarotverlängerung weiterhin mit ihrer eigenen Fernbedienung bedieren.

4.1 Den GV745 Sender an ihre A/V Quelle anschließen

• Schließen Sie das Videosignal ihrer A/V Quelle (beispielsweise Settop Box) mithilfe des mitgelieferten gelben Cinchkabels an ihren GV745 Sender an (1H oder 1J). Sie können auch ein S-Videokabel verwenden (nicht enthalten).
• Verbinden Sie den "Audioeingang" [1F, 1G] des GV745 Senders mithilfe eines rot/weißen Cinch-Kabels an ihre A/V Quelle.
• Schließen Sie die Speisung an den DC IN [1K] des GV745 Senders und eine Steckdose an.
  Die EIN LED [1A] leuchtet und die Verbindung LED [1B] wird anfangen zu blinken.

Achtung:

Der Videoeingang wird mithilfe einer automatischen Detektierung eines Videosignals an einem der Eingänge gewählt. Werden zwei Eingänge gleichzeitig aktiv, so wird S-Video gegenüber dem Composite-Video Vorrang erhalten.

4.2 Den GV745 Empfänger an ihren TV oder Projektor anschließen

• Schließen Sie das Videoausgangssignal des GV745 Empfängers [2H oder 2J] mithilfe des mitgelieferten gelben Cinch-Kabels oder S-Video Kabel (nicht mitgeliefert) an ihren TV oder Projektor an.
• Schließen Sie den "Audioausgang" [2F, 2G] des GV745 Empfängers mithilfe eines rot/weißen Cinch-Kabels an ihren Fernseher oder Projektor an.
• Schließen Sie die Speisung an den DC IN [2K] des GV745 Empfängers und eine Steckdose an.
  Die EIN LED [2A] leuchtet und die Verbindung LED [2B] wird anfangen zu blinken.
  Die Verbindung LED [2B] wird aufhoren zu blinken und innerhalb von 5 Minuten fortwährend leuchten. Das bedeutet, dass Sie die drahtlose Verbindung erfolgreich hergestellt haben.

4.3 Anschlieben des Infrarot Retour-Signals

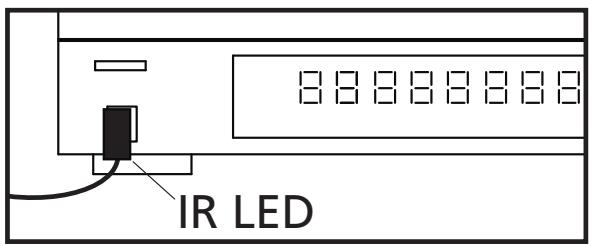

• Schließen Sie das IR Veränderungskabel (mit 1 LED) an den IR AUS Anschluss [1D] des GV745 Senders an.
• Bringen Sie das IR LED mit dem Klebestreifen vom dem IR Sensor Ihres AV Geräts an.

Achtung:

Testen Sie zunachst den Betrieb und die Befestigungsstelle der IR LED bevor Sie diese dauerhaft vor den IR Sensor Ihres A/V Geräts kleben.

IR Blaster unterstützt nur 38kHz IR-Fernbedienungsprotokolle. Einige Geräte werden möglicherweise nicht unterstützen.

HÄUFIG GESTELLTE FRAGEN

Die EIN LED [1A oder 2A] Goes nicht an.

• Überprüfen Sie, ob die Speisung an eine Steckdose angeschlossen ist.
• Losen Sie die Speisung des DC EIN [1K oder 2K] und schließen Sie diese erneut an.

Die Verbindung LED [1B oder 2B] blinkt weiterhin.

• Das bedeutet, dass zwischen dem GigaView745 Sender und Empfänger keine drahtlose Verbindung besteht. Gehen Sie wie folgt vor:
• Überprüfen Sie, ob beiden Geräte eingeschaltet sind.
• Drücken Sie ein Mal auf die Abstimm-Taste [1E] des Senders und die Abstimm LED [1C] wird zu leuchten beginnen.
• Drücken Sie ein Mal auf die Abstimm-Taste [2E] des Empfängers und die AbstimmLED [2C] wird zu leuchten beginnen.
• Nachdem die drahtlose Verbindung hergestellt ist, wird die Verbindungs-LED [1B und 2B] aufhoren zu blinken.

Achtung:

Die Abstimm-LED [1C oder 2C] wird nach 45 Sekunden erlösen, wenn zwischen dem Sender und Empfänger keine drahtlose Verbindung besteht.

Wenn die Verbindungs-LED [1B und 2B] weiterhin blinkt, kann es sein, dass Sie den Empfänger;naher zum Sender aufstellen,müssen.

6. TECHNISCHE DATEN

Drahtlos

Reichweite:

Frequenz

Kompressionsstandard

Video-Datengeschwindigkeit

Schlüssellänge

Schallreflektion

A/V Sender

Unterstützte Videostandards

Bis zu 100m im freien Feld, bis zu 30m

durch Wände hindurch

5GHz (5,15 - 5,35 GHz & 5,47 - 5,725 GHz)

MPEG-2

Bis zu 15Mbps

128-Bit Advance Encryption Standard (AES)

50ms

Automatische Detektierung von NTSC und PAL

Videoeingang

Audioeingang

IR Veränderung Ausgang

Maße:

1xS-Video oder 1xCinch (Composite)

Analog Stereo (2x Cinch)

3,5mm Buchse

151x143x38mm

A/V Empfänger

Videoausgang

Audioausgang

Maße:

1xS-Video oder 1xCinch (Composite)

Analog Stereo (2x Cinch)

151x143x38mm

Infrarot-Verlängerungskabel

Unterstützte IR Frequenz

IR Verzögerung

38kHz

100ms

Speisung

Schaltnetzteil

100-240VAC 50/60Hz, 5VDC 2.5A

Spezifikationen können ohne vorherige Ankündigung angepasst werden.
