MANUALE UTENTE GIGAVIEW 745 MARMITEK

• Per evitare il pericolo di cortocircuito utilizzato quello prodotto esclusivamente al coperto e in luoghi asciutti. Non esporre i componenti di quello prodotto a pioggia o umidità. Non utilizzato vicino alla vasca da bagno, piscina, ecc.
• Non esporre i componenti delsystema a temperature eccessivamente alte o a fonti intense di luce.
• In caso di utilizzo scorretto, di riparazioni o modifiche apportate personalmente decade qualsiasi garanzia. Marmitek declina agli responsabilità per i danni derivanti da un utilizzo non appropriato del prodotto o da utilizzo diverso da quello per cui il prodotto è stato创建工作. Marmitek declina agli responsabilità per danni consequences al ad eccezione della responsabilità civile sui prodotti.
• Questo prodotto non è un giocattolo: tenerlo lontano alla portata dei bambini.
• Non après mai il prodotto: L'apparecchio può contener componenti la cui tension è estremamente pericolosa. Lasciarefare riparazioni o modifiche escludivamente a personale esperto.
• Collegare l'alimentatore alla presa di corrente solamente dopo avee controllato che la tensione della rete elettrica corrisponda alleindicazioni riportate sulla targhetta. Nonutilizzare mai un alimentatore o un cavo elettrico danneggiato. In tal caso rivol-gersi al proprio rivenditore.

1 INTRODUZIONE

Congratulations con il vosto acquisso del Marmitek GigaView745 con nuova Tecnologia WiVi! Vi permette di collegare il dispositivo AV ed inviare un segnale di alta qualitàenza fili al vosto TV o proiettre. Esempi di dispositivi AV sono:lettore DVD, set top box, VCR digitale, ecc. Il ripetitore IR interno vi mette in grado di commande con il proprio telecomando il dispositivo AV che si trovava alteve nella vostra casa.

Vantaggi della technologia WiVi

Assicura un segnale wireless protetto alla perdere la qualità originale.
- Zona di ricezione in tutte la casatramite la technique di antenna interna innovativa per massimizzare prestazioni e portata.
- Senza disturbi di altri dispositivi wireless grazie all'uso del "Dynamic Frequency Selection" che scegli automaticamente una Frequenza disponibile tra i 23 canali.
Il ripetitore IR interno vi permette di comandare il disposativo AV con il proprio telecomando, perfinoattraverso pareti o dietro ante chiuse!
Plug & Play con quasi tutti i dispositivi AV, alla software o impostazioni di rete.
- Alimentatore a risparmio energetico ed una tecnia di trasmissione che usa l'energia minima necessaria a garantire un collegamento.

I prodotti di Marmitek sono stati fabbricati con la massima precisione e sono di alta qualità. Prima vi preghiamo di leggere quello manuale e di seguire le istruzioni in modo da poter godere tutte le possibilità del prodotto.

2 CONTENUTO DEL SET

1x trasmettitore GigaView745
1x ricevitore GigaView745
2x sostegno GigaView
1x manuale di istruzioni

1x IR cavo di prolunga (con 1 LED)
2x cavo RCA a RCA
2x alimentatore a commutazione a risparmio energetico

3 PRESE DEL GIGAVIEW745

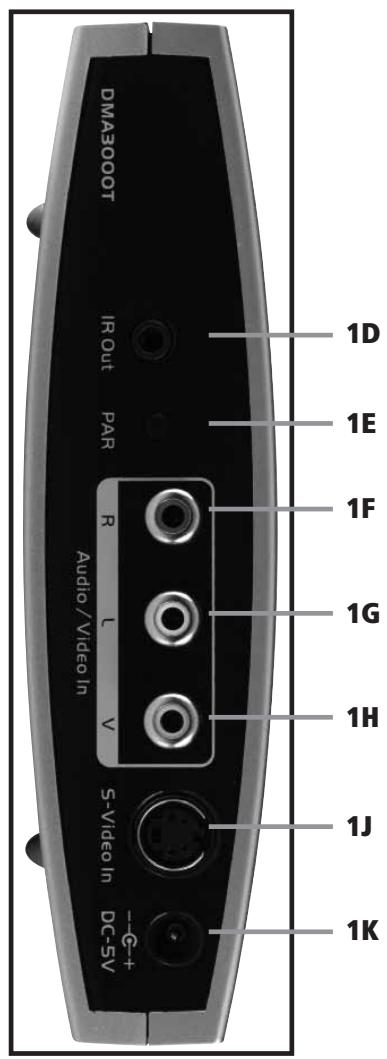

Trasmettitore GigaView745

1A -LED di accensione
1B -LED di collegamento
1C -LED di accoppiamento
1D –Uscita IR per prolunga IR
1E -Tasto di accoppiamento
1F –Ingresso Audio (destro)
1G -Ingresso Audio (sinistro)
1H –Ingresso Video
1J -Ingresso S-Video
1K -DC IN (5V)

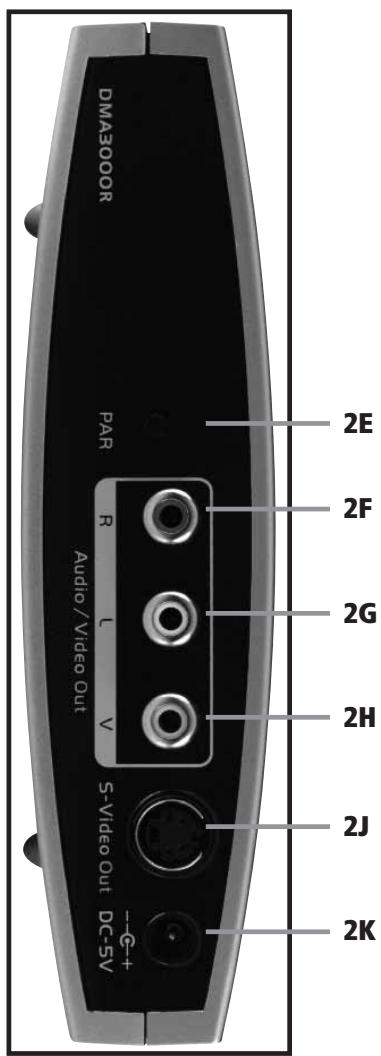

Ricevitore GigaView745

2A -LED di accensione
2B -LED di collegamento
2C -LED di accoppiamento
2D –Finestra telecomando IR
2E -Tasto di accoppiamento
2F –Uscita Audio (destro)
2G -Uscita Audio (sinistro)
2H –Uscita Video
2J -Uscita S-Video
2K -DC IN (5V)

4 IMPOSTAZIONE TRASMETTITORE E RICEVITORE

Il set consiste di un trasmettitore ed un ricevitore. Dovete collegare il trasmettitore all'uscita AV della fonte (p.e. set top box). Poi dovete collegare il ricevitore al vosto (secondo) TV o proiettre. Ora potete ascoltare e/o guardare la fonte AV di alta qualità dovunque nella vostra casa.

Potete inoltre continuare a comandare la fonte AV, che si trovava altreve nella vostra casa,tramite il proprio telecomando via il ripetitore IR.

4.1 Collegamento del trasmettitore GV745 alla fonte A/V

• Collegate il segnale video della fonte AV (p.e. set top box)tramite il cavo RCA (fornito in dotazione) o cavo S-Video (non fornito in dotazione) al vosto trasmettitore GV745 [1H o 1J].
• Collegate l'ingresso "Audio input" [1F, 1G] del trasmettitore GV745 alla fonte AV tramite un cavo RCA rosso e bianco.
• Collegate l'alimentatore tra il DC IN [1k] del trasmettitore GV745 e una presa di corrente.
  Il LED di accensione [1A] è acceso ed il LED Collegamento [1B] inizIERÀ a lampeggiare.

Nota:

L'ingresso di video è scelto alla rilevazione automatica di un segnale video su uno degli ingressi. Se due ingressi divertano attivi simultaneamente, l'ordine di priorità è: S-video, Video composito.

4.2 Collegamento del ricevitore GV745 al vostro TV o proiettre

• Collegate il segnale di ingresso video del ricevitore GV745 [2H o 2J] al vostro TV o proiettotramite il cavo RCA giallo (fornito in dotazione) o il cavo S-Video (non fornito in dotazione).
• Collegate l'uscita "Audio output" [2F, 2G] del ricevitore GV745 al vostro TV o proiettretramite un cavo RCA rosso e bianco.
• Collegate l'alimentatore tra il DC IN [2k] del ricevitore GV745 e una presa di corrente.
  Il LED di accensione [2A] è acceso ed il LED Collegamento [2B] inizIERÀ a lampeggiare.
  Il LED di collegamento [2B] non lampeggerà più e rimarrà acceso entro 5 minuti. Vuol dire che il collegamento penza fili è realizzato con successo.

4.3 Collegamento del segnale di ritorno IR

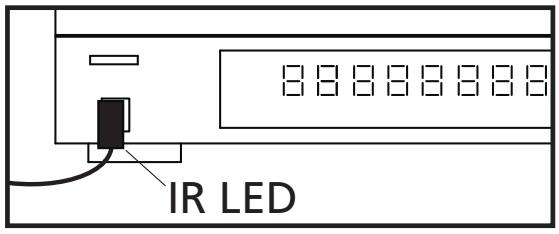

• Inserite il cavo di prolunga IR (con 1 LED) nella presa jack IR OUT [1D] del trasmettitore GV745.
  Applicare il LED IR con nastro autoadesivo davanti al sensore IR della vostra apparecchiatura AV.

Nota: Provate la posizione ed il funzionamento del LED IR prima di applicarlo definitivo.mente alla finestra IR della vostra apparecchiatura A/V. L'IR Blaster supporta solo i protocolli remoti a 38kHz . Qualche dispositivo forse non sare supportato.

5 DOMANDE FREQUENTI

Che casafare se ilLEDdi accensione[1A o 2A]èspento?

• Controllate se l'alimentatore è stato inserto nella presa di corrente.
• Scolgate l'alimentatore dal DC IN [1K o 2K] e ricollegatelo. Ripetetelo alcune volte finché il LED di accensione rimarrà acceso.

Che casafare se il LED di collegamento [1B o 2B] continu a lampeggiare?

• É un'indicazione che non c'é un collegamento wireless tra il trasmettitore ed il ricevitore del GigaView745. Seguite le istruzioni seguenti:
• Controllate se ambedue i dispositivi sono accesi.
• Premere e lasciare il tasto di accoppiamento [1E] del trasmettitore ed il LED di accoppiamento [1C] si accenderà.
• Premere e lasciare il tasting di accoppiamento [2E] del ricevitore ed il LED di accoppiamento [2C] si accenderà.
• Una volta realizzato il collegamento senza fili, i LED di collegamento [1B e 2B] non lampeggeranno più e rimarranno acceso.

Nota:

Il LED di accoppiamento [1C o 2C] si spegnerà entro 45 secondi nel caso che non ci fosse nessun collegamento perché fili tra il trasmettitore ed il ricevitore.

Se i LED di collegamento [1B e 2B] continuano a lampeggiare, dovete spostare il ricevitore più vicino al trasmettitore.

6. DATI TECHNICI

Wireless (senza fili)

Campo di esercizio

Frequenza di esercizio

Standard di compressione

Velocità dati video

Protezione sistema

Latenza problema

Trasmettitore A/V

Standard video supportato

Ingresso video

Ingresso audio

Uscita ripetitore IR

Dimensioni

Fino a 100m nel campo libero, fino a 30m attenuario pareti

5GHz (5.15 - 5.35 GHz & 5.47 - 5.725 GHz) MPEG-2

Fino a 15Mbps

Autorilevazione di NTSC e PAL

1x S-Video o 1x RCA (Composito)

Stereo analogico (2x RCA)

3.5mm jack

151 × 143 × 38 ~mm

Ricevitore A/V

Uscita video

Uscita audio

Dimensioni

1x S-Video o 1x RCA (Composito)

Stereo analogico (2x RCA)

151 x 143 x 38 mm

Ripetitore (prolunga) IR

Frequenza IR supportata

Latenza IR

38kHz

100 ms

Alimentazione

Alimentatore a commutazione

100-240VAC 50/60Hz, 5VDC 2.5A

Le caratteristiche tecniche possono essere modificate alla preavviso.

Informazioni relative all'ambiente per i clienti residenti nell'Unione Europea

La direttiva europea 2002/96/EC richiede che le apparecchiature contrassegnate con questo simbolo sul prodotto e/o sull'imballaggio non siano smaltite insieme ai rifi uti urbani non differenziati. Il simbo-lo indica che quello prodotto non deve essere smaltito insieme ai normali rifi uti domestici. è respon

sabilità del proprietario smaltire sia quosti prodotti sa le altre apparecchiature elettriche ed elettroniche mediante le specifici che strutture di raccolta indicate dal governo o dagli enti pubblici locali. Il corretto smaltimento ed il riciclaggio aiuteranno a prevenire consequences potenzialmente negative per l'ambiente e per la salute dell'essere umano. Per ricevere informazioni più dettagliate circa lo smaltimento delle vecchie apparecchiature in Vostro possesso, Vi invitiamo a contattare gli enti pubblici di competenza, il servizio di smaltimento rifi uti o il negozio nel quale avete acquistato il prodotto.

Con ciò, Marmitek BV, dichiara che il GigaView745™ è conforme ai requisiti essenziali ed alter disposizioni relative alla Direttiva:

DIRETTIVA 2004/108/CE DEL PARLAMENTO EUROPEO E DEL CONSIGlio del 15 dicembre 2004 concennte il ravicinamento delle legislazioni degli Stati membri relative alla compatibilità elettromagnetica

Direttiva 2006/95/CE del Parlamento europeo e del Consiglio del 12 dicembre 2006 concennte il ravicinamento delle legislazioni degli Stati membri relative al materiale elettrico destinato ad essere adoperato entro taluni limiti di tensione
Direttiva 2002/95/CE del Parlamento europeo e del Consiglio del 27 gennaio 2003 sulla restrizione dell'uso di determinate sostan-ze pericolose nelle apparecchiature elettriche ed elettroniche
