GIGAVIEW 745 - Transmisor HDMI inalámbrico MARMITEK - Manual de uso y guía de instrucciones gratis

Título	Descripción
Tipo de producto	Transmisor y receptor HDMI inalámbrico
Resolución máxima	4K UHD (3840 x 2160 píxeles)
Alcance	Hasta 30 metros en campo libre
Frecuencia de funcionamiento	5 GHz
Conectividad	2 puertos HDMI, 1 puerto USB para alimentación
Alimentación eléctrica	5V DC a través de adaptador de corriente
Dimensiones aproximadas	150 x 100 x 25 mm
Peso	300 g
Compatibilidades	Compatible con dispositivos HDMI, incluidos televisores, proyectores y consolas de juegos
Funciones principales	Transmisión inalámbrica de señales de video y audio, soporte para 3D
Mantenimiento y limpieza	Limpiar con un paño suave y seco, evitar productos químicos agresivos
Piezas de repuesto y reparabilidad	No hay piezas de repuesto disponibles, producto no reparable
Normas de seguridad	Cumple con las normas CE y RoHS
Información general	Ideal para configuraciones de cine en casa sin cables voluminosos

Preguntas frecuentes - GIGAVIEW 745 MARMITEK

¿Qué es el Marmitek Gigaview 745?

El Marmitek Gigaview 745 es un divisor HDMI que permite transmitir señales de video de alta definición a múltiples pantallas simultáneamente.

¿Cómo conectar el Marmitek Gigaview 745 a mis dispositivos?

Conecte el cable HDMI de su fuente (como un reproductor Blu-ray o una consola de juegos) a la entrada HDMI del Gigaview 745, luego conecte las salidas HDMI a las pantallas deseadas.

¿El Marmitek Gigaview 745 soporta 4K?

Sí, el Marmitek Gigaview 745 admite resoluciones de hasta 4K, lo que le permite obtener una calidad de imagen óptima.

¿Qué hacer si la señal de video no aparece en mis pantallas?

Verifique que todos los cables HDMI estén correctamente conectados y en buen estado. Asegúrese también de que sus pantallas estén configuradas en la entrada HDMI correcta.

¿El Marmitek Gigaview 745 necesita alimentación externa?

Sí, el Marmitek Gigaview 745 requiere alimentación externa para funcionar. Asegúrese de que el adaptador esté correctamente conectado.

¿Cómo reiniciar el Marmitek Gigaview 745?

Para reiniciar el Marmitek Gigaview 745, desconéctelo de la alimentación, espere unos segundos y luego vuelva a conectarlo.

¿El Marmitek Gigaview 745 es compatible con sistemas de audio?

Sí, el Marmitek Gigaview 745 puede transmitir señales de audio a través de HDMI, lo que le permite conectarlo a sistemas de audio compatibles.

¿Dónde puedo encontrar el manual de usuario del Marmitek Gigaview 745?

El manual de usuario del Marmitek Gigaview 745 está disponible en el sitio web de Marmitek en la sección de soporte o descargas.

¿Qué hacer si el producto no funciona correctamente?

Si el producto no funciona correctamente, intente verificar todas las conexiones, reiniciar el dispositivo o contactar al servicio al cliente de Marmitek para obtener ayuda.

MANUAL DE USUARIO GIGAVIEW 745 MARMITEK

• Para registrar un cortocircuito, este producto solamente se usa en casa y en habitaciones secas. No exponga los componentes del sistemas a la lluvia o a la humedad. No se use cerca de una bañera, una piscina, etc.
• No exponga los componentes del sistema a temperatas extremamente altas o a focos de luz fuertes.
• En caso de uso indefinido o Modifications y reparaciones montados por sufaulto, la garantía se cicadará. En caso de uso indefinido o impropero, Marmitek no asume ninguna responsabilidad para el producto. Marmitek no asumeonga responsabilidad para daños que resultan del uso impropero, excepto según la responsabilidad para el producto que es determinada por la ley.
• Este producto no es un juguete. Asegürese de que está FHAera del alcance de los niños.
• Nunca abra el producto: Puede contener piezas que se encontrar bajo una tension mortal. Deja las reparaciones o servicios a personal experto.
• No conecte el adaptor de red a la red de alumbrado antes de que haya controlado si la tensión de red corresponde con el valor indicado en la estampa de tipo. Nunca conecte un adaptor de red o un cable a la red si este está dañado. En este caso, por favor entre en contacto con su proveedor.

1 INTRODUCCION

Felicitaciones por la compra del Marmitek GigaView745 connea的技术ologia WiVi! Le ofre ce la posibidad de connectar todos sus dispositivos AV a un televisor o a un projector y transmitir inalambricamente la senal de alta calidad. Ejemplos para dispositivos AV: reproductores DVD, set-top box, grabadores de video digital etc. La functiOn de extension infrarroja integra de le facilita manejar el dispositivo AV con su proprio mando a distancia ;desde qualquier lugar en la casa!

Ventajas de la Tecnología WiVi

• Garantiza una protegidaSEOinalambrica sin perdida de la calidad original.
• Cubierta del alcance en la casa entera con avanzada antenna integrada para optimizar el Ergebnido y el alcance.
• No más interferencias causadas porthersdispositivosinalambricosgraciasa la SeLECTION DYNAMICA de Frecuencias (Dynamic Frequency Selection),la que elige automatamente una Frequencia disponible de los 23 canales.
• La funciona de extension infrarroja integra de le facilita manejar el dispositivo AV con su propio mando a distancia jaún a性和 de paredes y puertas de armario cerradas!
  Plug & Play con la mayoría de los dispositivos AV, no software o configuraciones de redrequireidos.
• Tecnología de adaptación de energia eficiente que asegura que solamente se transmite la cantidad de energia necesaria para garantizar la calidad de la conexión.

Los productos de Marmitek se fabrican con el mayor esmero y son de alta calidad. Por favor lea

cuidadosamente este modo de empleo y sigua las instrucciones para poder aprovechar al máximo de las posibilidades de este producto.

2 CONTENIDO DEL SET

1x Transmisor GigaView745
1x Receptor GigaView745
2x Soporte para el GigaView
1x Modo de empleo

1x Cable de extension IR (con 1 LED)
2x Cable RCA - RCA
2x Unidad alimentadora 'Energy Saving

Switched Mode'

3 GIGAVIEW745 CONEXIONES

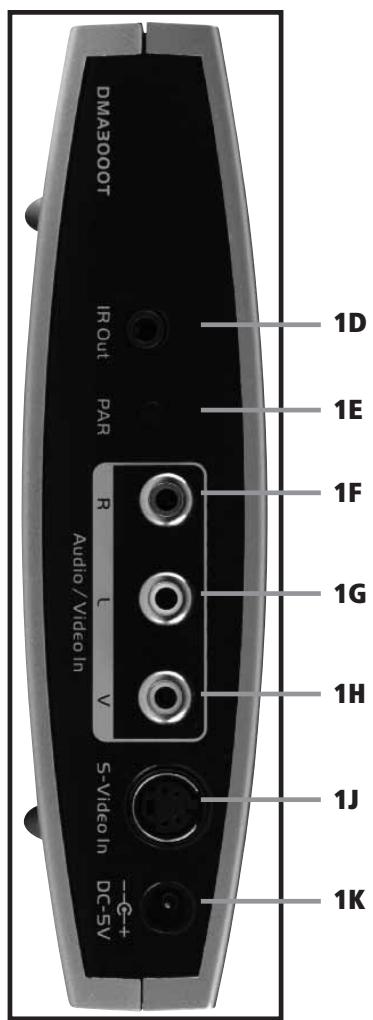

Transmisor GigaView745

1A - LED de Indicación ENCENDER (Power ON)
1B - LED de Vinculación (Link)
1C - LED de Sincronización (Pairing)
1D - Salida IR para Extension IR
1E - Botón de Sincronización (Pairing)
1F - Entrada Audio (derecha)
1G - Entrada Audio (izquierda)
1H - Entrada Video
1J - Entrada S-Video
1K - Entrada DC (5V)

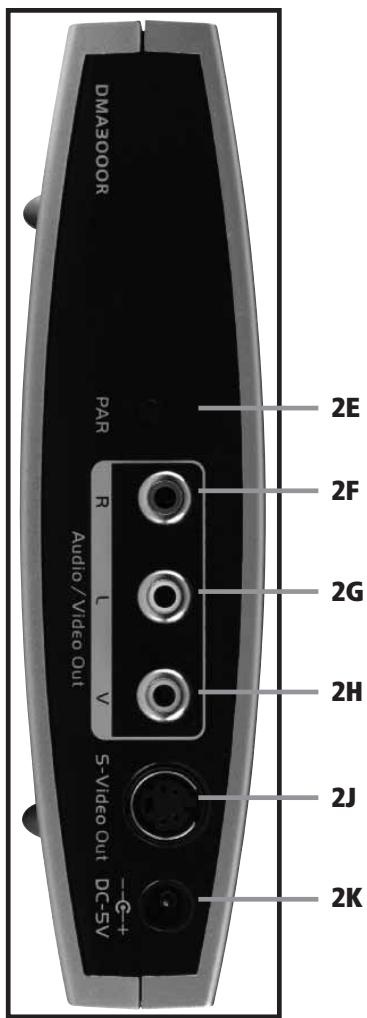

Receptor GigaView745

2A - LED de Indicación ENCENDER (ON)
2B - LED de Vinculación (Link)
2C - LED de Sincronización (Pairing)
2D - Ventanilla IR mando a distancia
2E - Botón de Sincronización (Pairing)
2F - Salida Audio (derecha)
2G - Salida Audio (izquierda)
2H - Salida Video
2J - Salida S-Video
2K - Entrada DC (5V)

4 MONTAR EL TRANSMISOR Y EL RECEPTOR

El set contiene un transmisor y un receptor. El transmisor se conecta a la calidad A/V de la fuente (p.e. set-top box) y el receptor se conecta al (segundo) televisor o al projector. Ahora pueda disfrutar inalámbricamente de la fuente HQ A/V en la casa entera.

Gracias a la extension infrarroja puede además todasway manejar la fuente AV con su propio mando a distancia aun si se enquiryre en othero lugar de la casa.

4.1 Conectar el Transmisor GV745 a la Fuente A/V

• Conecta la)." video de la fuente AV (p.e. set-top box) con el cable RCA amarillo (suministrado) o con un cable S-Video (no suministrado) al Transmisor GV745 [1H o 1J].
• Conecta la Entrada Audio del Transmisor GV745 [1F, 1G] a la fuente AV con un cable RCA rojo y blanco.
• Conecta el adaptor de alimentación a la Entrada DC [1k] del Transmisor GV745 y enchufelo.
• El LED de Indicación ENCENDER [1A] está ENCENDIDO y el LED de Vinculación [1B] empieza a parpadear.

Note: La Entrada Video se selección por detectión automatística de unaolenal video en una de las entradas. Cuando dos entradas está activas simultanamente, elorden de prioridad sea: S-Video, Video Compuesto.

4.2 Conectar el Receptor GV745 al TV o al Proyector

• Conecta la seals de la Salida Video del Receptor GV745 [2H o 2J] con el cable RCA amarillo (suministrado) o con un cable S-Video (no suministrado) al TV o al Proyector.
• Conecta la Salida Audio del Receptor GV745 [2F, 2G] al TV o al Proyector con un cable RCA rojo y blanco.
• Conecta el adaptor de alimentación a la Entrada DC [2k] del Receptor GV745 y enchufelo.
• El LED de Indicación ENCENDER [2A] está ENCENDIDO y el LED de Vinculación [2B] empieza a parpadear.
• En menos de 5 Minutes el LED de Vinculación [2B] para de parpadear y se queda ENCENDIDO, lo que significa que la vinculación inalámbrica se ha establecido con éxtito.

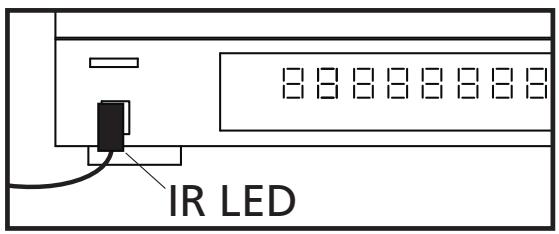

4.3 Conectar la seals de returno infrarroja

• Enchufa el cable de extension IR (con 1 LED) en la Salida IR jack [1D] del Transmisor GV745.
• Coloca el LED IR con la lámina autoadhesiva delante de la ventanilla IR del dispositivo AV.

Note: Comprueba la posicion y la func tion del LED IR antes de fjarlo permanentamente en la ventanilla IR del dispositivo A/V. IR Blasters solamente soportan protocolos infrarrojos a distancia ('infrared remote protocols') de 38kHz . Algunos dispositivos posiblemente no se soporten.

5 PREGUNTAS FRECUYENTES

¿Qué hacer cuando el LED de Indicción ENCENDER[1A o 2A] está APAGADO?

• Comprueba si el adaptor de alimentación está enchufado.
• Quita el adaptor de alimentación de la Entrada DC [1K o 2K] y enchufelo otra vez. Repite este pasoalgunas vezes hasta que el LED de Indicacion ENCENDER se quede ENCENDIDO.

¿Qué hacer cuando el LED de Vinculación [1B o 2B] queda parpadeando?

• Eso indica que no se ha podido establisher una vinculación inalámbrica entre el Transmisor y el Receptor del GigaView745. Sigue los pasos:
• Comprueba si los dos están ENCENDIDOS.
• Pulsa y suelta el Botón de Sincronización [1E] del Transmisor y el LED de Sincronización [1C] se ENCENDERÁ.
• Pulsa y suelta el Botón de Sincronización [2E] del Receptor y el LED de Sincronización [2C] se ENCENDERÁ.
• Cuando la vinculación inalámbrica se hará establecido, los LED de Vinculación [1B y 2B] pararán a parpadear y se quedarán ENCENDIDOS.

Note: El LED de Sincronización [1C o 2C] se APAGARÁ bajo de 45 seguidos si no está una vinculación inalámbrica entre el Transmisor y el Receptor. Cuando los LEDs de Vinculación [1B y 2B] se quedan parpadeando, posiblemente haya de mover el receptor más cerca al Transmisor.

6. DATOS TÉCNICOS

Inalábrico

Alcance de operation

Frecuencia de operation Estándar de compresión Transmisión de datos video Seguridad del sistemas Tardanza en el sistemas

Transmisor A/V

Estándar video soporte
Entrada video
Entrada audio
Salida extension IR
Dimensiones

Hasta 100m campo libre, hasta 30m a工程技术 de techos y paredes
5GHz (5.15 - 5.35GHz & 5.47 - 5.725GHz)
MPEG-2
Hasta 15Mbps
128-bit Advance Encryption Standard (AES)
50ms

Auto detectación o NTSC y PAL
1xS-Video o 1xRCA (Compuesto)
Estéreo análogo (2xRCA)
3.5mm jack
151x143x38mm

Receptor A/V

Salida video

Salida audio

Dimensiones

1xS-Video o 1xRCA (Compuesto)

Estéreo análogo (2xRCA)

151x143x38mm

Extension Infrarrojo

Frecuencia IR soportada

Tardanza IR

38kHz

100ms

Alimentación

Unidad alimentadora 'Switch Mode' 100-240VAC 50/60Hz, 5VDC 2.5A

Las specifications peuvent modifierse sin aviso anterior.

Información medioambiental para clientses de la Unión Europea

La Directiva 2002/96/CE de la UE exige que los equipos que lleven este símbolo en el propio aparato y/o en su embalaje no deben eliminarse jusqu'àothers residuos urbanos no seleccionados. El símblo lo indica que el producto en cuestion debe separarse de los residuos domesticos convenciones con

vistas a su eliminación. Es responsableidad suya desechar este y cualesquierathers aparatos electricos y electrónicos a工程技术 de los Estados Unidos, incluyendo el control del ministerio de Energía y la responsa de la monitoría.

AVVISI DI SICUREZZA

Marmitek BV declares que este GigaView745™ cumple con las exigencias esencias y con las miglioras reglas relevantes de la directriz:

DIRECTIVA 2004/108/CE DEL PARLAMENTO EUROPEO Y DEL CONSEJO de 15 de días de 2004 relativa a laapproximacion de las legislaciones de los Estados miembros en materia de compatibilidad electromagnética
Directiva 2006/95/CE del Parlamento Europeo y del Consejo de 12 de diciembre de 2006 relativa a la aproximacion de las legislaciones de los Estados miembros sobre el material electrico destinado a utiliser con determinados limites de tension
Directiva 2002/95/CE del Parlamento Europeo y del Consejo de 27 de enero de 2003 sobre restricciones a la utilizacion de determinadas sustancias peligrosas en aparatos electricos y electronicos
