GEBRUIKSAANWIJZING GIGAVIEW 745 MARMITEK

• Om kortsluiting te voorkomen, dient dit product uitsluitend binnenshuis gebruikt te worden, en alleen in droge ruimten. Stel de componenten Niet bloot aan regen of vocht. Niet naast of vlak bij een bad, zwembad, etc. gebruiken.
• Stel de componenten van uw systemeertietbloot aan extreem hoge temperaturen of sterke lichtbronnen.
• Bij oneigenlijk gebruik, zich aangebrachte veranderingen of reparaties, komen alle garantiebepalingen te vervallen. Marmitek aanvaardt geen productaansprakelijkheid bij onjuist gebruik van het product of door gebruik anders dan waarvoor het product is bestemd. Marmitek aanvaardt geen aansprakelijkheid voor volgschade anders dan de wettelijkke productaansprakelijkheid.
• Dit product is geen spelelgoed. Buiten bereik van kinderen houden.
• Het product(nooit openmaken:de apparatuur kan onderdelen bevatten waarop levensgevaarlijke spanning staat. Laat reparatie of service alleen over aan deskundig personneel.
• Sluit de voedingsadapter pas op het Lichtnet aan nadat u heb te gecontroleerd of de netspanning overeenkomt met de waarde die op de typeplaatjes is aangegeven. Sluit een voedingsadapter of netsnoer nooit aan wonneer deze beschadigd is. Neem in dat geval contact op met uw leverancier.

1 INTRODUCTION

Gefeliciteerd met de aankoop van de Marmitek GigaView745 met neue WiVi technologie! Dit maakt het möglichk uw A/V apparatuur aan te sluiten en het signal van hoge kwaliteit draadloos te verzenden maar uw tv of projector. Voorbeelden van A/V apparatuur�:DVD speler, set top box, digitale video recorder, etc. De ingebouwde infrarood verlenger maakt het möglichk uw A/V apparaat, welke zich ergens anders in uw huis bevindt, te bedieren met uw eigenaafstandsbediening!

Voordelen van WiVi technologie

• Verzekert u van een beveiligd digitaal draadloos signaal zonder verlies van de originele kwaliteit.
• Dekking door het hele huis door vernieuwde interne antennetechnologie om prestatie en bereik te maximaliseren.
• Geen storing meer van andere draadloze apparaten door gebruik van dynamische Frequentieselectie, dat automatisch een vrij喜欢吃 selecteert uit de 23 beschikbare kanalen.
• De ingebouwde infrarood verlenger stelt u in staat uw AV apparaat met uw eigena afstandsbediening te bedieren zichs door een muur ofchyter gesloten kastdeurtjes!
• Plug & Play met de meeste AV apparatusen, geen software of network instellen gen nodig.
• Energie zuinige vermogensaanpassingstechniek die precies genoeg vermogen uitzendt om de kwaliteit van de verbinding te garanderen.

Marmitek producten worden met uiterste precisie gemaakt enijken van uitzonderlijke kwaliteit. Leest u deze handleiding voordat u begint en volg de instructies zodat u optimaal=kunt genieten van de möglichkheden van dit product.

2 INHOUD VAN DE SET

1x GigaView745 Zender
1x GigaView745 Ontvanger
2x GigaView Vloerstandaard
1x Handleiding

1x IR Verlngkabel (met 1 LED)
2x Tulpaar tulp kabel
2x Energiezuinige geschakelde voeding

3 GIGAVIEW745 AANSLUITINGEN

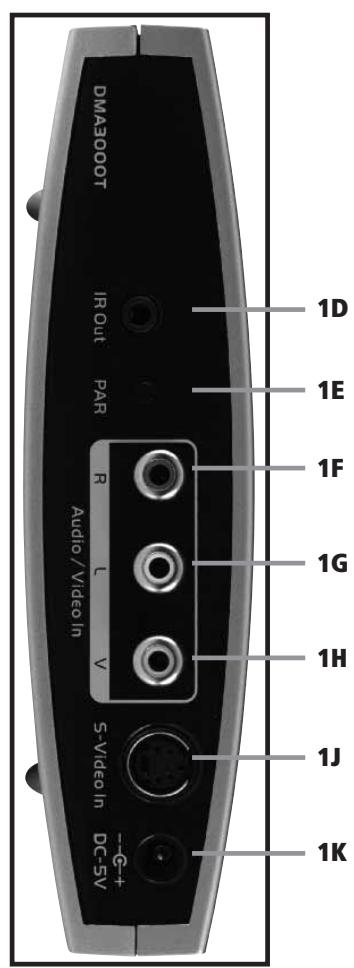

GigaView745 zender

1A - AAN LED
1B - Verbinding LED
1C - Afstem LED
1D - IR uitgang voor IR verlenger
1E - Afstem knop
1F - Audio ingang (Rechts)
1G - Audio ingang (Links)
1H - Video ingang
1J - S-Video ingang
1K - DC IN (5V)

GigaView745 ontvanger

2A - AAN LED
2B - Verbinding LED
2C - Afstem LED
2D - IR afstandsbedieningvenster
2E - Afstem knop
2F - Audio uitgang (Rechts)
2G - Audio uitgang (Links)
2H - Video uitgang
2J - S-Video uitgang
2K - DC IN (5V)

4 INSTellen ZENDER EN ONTVANGER

De set bestaat uit een zender en een ontvanger. U sluit de zender aan op de A/V uittgang van uw bron (bijvoorbeeld set top box). Vervolgens sluit u de ontvanger aan op uw (tweede) tv of projector. Nu=kunt u overal in uwuis in hoge kwaliteit draadloos genieten van uw A/V bron.

Bovendien kurz u de AV bron, welke zich elders in uwuis bevindt, via de infrarood verlenger blijven bedieren met uw eigen afstandsbediening.

4.1 Sluit de GV745 Zender aan op uw A/V bron

• Sluit het videosignaal van uw AV bron (bijvoorbeeld set top box) aan op uw GV745 Zender [1H of 1J] met behulp van de meegeleverde gele tulp kabel of met een S-Video kabel welke nicht worden meegeleverd.
• Verbind de "Audio ingang" [1F, 1G] van de GV745 zender met de A/V bron met behulp van een rood en wit gekleurde tulp kabel.
• Plaats de voeding:tussen de DC IN [1K] van de GV745 zender en een stopcontact.
• De AAN LED [1A] brandt en de Verbinding LED [1B] zal beginnen te knipperen.

Let op: De video ingang worden gekozen d.m.v. automatische detectie van een videosignaal op een van de ingangen. Wanner twee ingangen tegelijkertijd actief worden, zal de S-Video de voorkeur krijgen boven de Composiet Video.

4.2 Sluit de GV745 Ontvanger aan op uw TV of projector

• Sluit het video uitgangssignaal van de GV745 Ontvanger [2H of 2J] aan op uw tv of projector met behulp van de meegeleverde gele tulp kabel of een S-Video kabel welke nicht worden meegeleverd.
• Verbind de "Audio uitgang" [2F, 2G] van de GV745 Ontvanger met uw tv of projector met behulp van een rood en wit gekleurde tulp kabel.
• Plaats de voeding:tussen de DC IN [2K] van de GV745 Ontvanger en een stopcontact.
• De AAN LED [2A] brandt en de Verbinding LED [2B] zal beginnen te knipperen.
• De Verbinding LED [2B] zal stoppen met knipperen en zar continu gaan branden binnen 5 minutes. Dit houdt in dat de draadloze verbinding succesvol tot stand is gebracht.

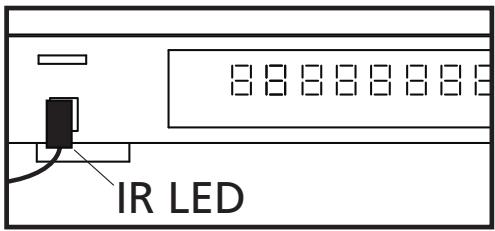

4.3 Aansluiten van het infrarode retoursignaal

• Verbind de IR verlngkabel (met 1 LED) met de IR UI t aansluiting [1D] van de GV745 Zender.
• Plaats de IR LED met de plakband voor de IR sensor van uw AV apparatus.

Let op: Test eerst de werkung en plaats van de IR LED voordat u deze permanent vastplakt voor de IR sensor van uw A/V apparatus. IR blaster ondersteunt alleen 38kHz infrarood afstandsbedieningprotocollen. Sommige apparaten worden möglichn nicht ondersteund.

• Controller of de voeding is aangesloten op een stopcontact.
• Ontkoppel de voeding van de DC IN [1K of 2K] en sluit hem opnieuw aan.

Wat als de Verbinding LED [1B of 2B] blijft knipperen?

• Dit geeft aan dat er geen draadloze verbinding bestaat:tussen de GigaView745 Zender en Ontvanger. Doe het volgende:
• Controller of beide apparaten aan staan.
• Druk een koer op de Afstem knop [1E] van de Zender en de Afstem LED [1C] za aan branden.
• Druk een keer op de Afstem knop [2E] van de Ontvanger en de Afstem LED [2C] zal gaan branden.
• Nadat de draadloze verbinding tot stand is gekommen zal de Verbinding LED [1B en 2B] stoppen met knipperen.

Let op:

Afstem LED [1C of 2C] zal na 45 seconden uit gaan wonneer er geen draadloze verbinding is:tussen de Zender en Ontvanger.

Wonneer de Verbinding LED [1B en 2B] blijft knipperen, kan hetijken dat u de Ontvanger dichtter bij de Zender要去 zetten.

Tot 100m in het vrije veld, tot 30m door muren

5GHz (5,15 - 5,35 GHz & 5,47 - 5,725 GHz)

MPEG-2

Tot 15Mbps

IR verlenger uitgang

Afmetingen

Automatische detectie van NTSC en PAL

1xS-Video of 1xTulp (Composiet)

Analoog stereo (2xTulp)

3,5mm jack

151x143x38mm

A/V ontvanger

Video uitgang

1xS-Video of 1xTulp (Composiet)

Infrarood verlenger

Ondersteunde IR freiagentie

IR vertraging

38kHz

100ms

Voeding

Geschakelde voeding

100-240VAC 50/60Hz, 5VDC 2.5A

Specifications können aangepast worden zonder kennisgeving vooraf.

Milieu-informatie voor klanten in de Europese Unie

De Europese Richtlijn 2002/96/EC schrijft voor dat apparatuur die is voorzien van dit symbool op het product of de verpakking, Niet mag worden ingezameld met Niet-geschaden huishoudelijk afval. Dit symbool geeft aan dat het product apart要去 worden ingezameld. U bent zich verzantwoordelijk voor

de vernietiging van deze en andere elektrische en elektronische apparatuur via de waaroor door de landelijkke ofplaatselijkke overheid aangewezen inzamelingskanalen. De juiste vernietiging en recycling van deze apparatuur voorkomt möglichke negatieve gevolgen voor het milieu en de gezondheid. Voor meer informatie over het vernietigen van uw oude apparatuur neemt u contact op met deplaatselijkke autoriteiten of afvalverwerkingsdienst, of met de winkel waar u het product hebt aangeschaft.

Bij deze verklaart Marmitek BV, dat deze GigaView745™ voldoet aan de essentiele eisen en aan de overige relevante bepalingen van Richtlijnen:

RICHTLIJN 2004/108/EG VAN HET EUROPEES PARLEMENT EN DE RAAD van 15 deember 2004 betreffende de onderlinge aanpassing van de wetgevingen van de lidstates inzake elektromagnetische compatibiliteit

Richtlijn 2006/95/EG van het Europees Parlement en de Raad van 12 deember 2006 betreffende de onderlinge aanpassing van de wettelijkke voorschriften der lidstatesen inzake elektrisch materiaal bestemd voor gebruik binnen bepaalde spanningsgrenzen

Richtlijn 2002/95/EG van het Europees Parlement en de Raad van 27 januari 2003 betreffende beperking van het gebruik van bepaalde gevaarlijke stoffen in elektrische en elektronische apparatuur

MARMITEK BV - P.O. BOX 4257 - 5604 EG EINDHOVEN – THE NETHERLANDS
