SAFETYWARNINGS

• Om kortsluiting te voorkomen, dient dit productuitsui sluitend binnenshuis gebrukt te worden, en alleen in droge ruimten. Stel de componenteniet bloot aan regen of vocht. Niet naast of vlakbij een bad, zwembad, etc. gebruiken.
• Stel de componenten van uw systeme Niet bloot aan extreem hoge temperaturen of sterke lichtbronnen.
• Bij oneigenlijk gebruik, zich aangebrachte veranderingen of reparaties, komen alle garantiebepalingen te verrallen. Marmitek aanvaardt geen productaansprakelijkheid bij onjuist gebruik van het product of door gebruik anders dan waarvoor het product is bestemd. Marmitek aanvaardt geen aansprakelijkheid voor volgschade anders dan de wettelijkke productaansprakelijkheid.
• Dit product is geen spellegood. Buiten bereik van kinderen honden.
• Het product nooit openmaken (m.u.v. het batterijvakje): de apparatuur kan onderden bevatten waarop levensgevaarlijke spanning staat. Laat reparatie of service alleen over aan deskundig personeel.
• Houd batterijen buiten bereik van kinderen. Lever batterijen in als klein chemisch afval. Gebruik nooit oude en neue batterijen of verschillende typen batterijen door elkaar. Verwijder de batterijen wanner u het system langerearend zich gebruikt. Let bij het inleggen van de batterijen op de polariteit (+/ -: verkeerd inleggden kan explosiegevaar opleveren.
• Sluit de voedingsadapter pas op het lichtnet aan nadat u heb gecontrolererd of de netspanning overeenkomt met de waarde die op de typeplaatjes is aangegeven. Sluit een voedingsadapter of netsnoer nooit aan wonneer deze beschadigd is. Neem in dat geval contact op met uw leverancier.

1. INTRODUCTION

Gefeliciteerd met de aanschaf van de Marmitek GigaView820! Deze LAST u maximaal 2 HD-apparaten aansluten en het HD-signal draadloos versturenaar uw HDTV of HD-projector. Voorbeelden van HD-apparaten zich: HD DVD-spelers, Blu-ray spelers, HD Set-top Boxes, PlayStation3, Xbox 360, etc. De GigaView820 ondersteunt Full HD resoluties tot 1080p. Met de ingebouwde doorlus functie (HDMI out) op Zender kunt u zowel op de 1ste HDTV als op de 2de HDTV op HD-projector (via de Ontvanger) maar bezelfde content kijken. De ingebouwde infrarood verlengingsfunctie stelt u in staat HD-apparaten via uw eigen afstandsbediening te bedieren toenwijlDEXe zich in een gesloten kast bevinden!

Marmitek-producten worden met uiterste precisie gefabriceerd en zichn van hoge kwaliteit. Lees a.u.b. eerst deze handleiding en volg de aanwijzingen zodat u optimaal kurz genieten van de möglichkheden van dit product.

2. INHOUD VERPAKKING

1x GigaView820 Zender
1x GigaView820 Ontvanger
1x GigaView820 Afstandsbediening
1x Vergulde HDMI-kabel
1x IR Sensor Verlengkabel

1x IR LED Verlengkabel
2x Energiebesparende switch mode voeding
2x Pluggen + Schroeven
1x Handleiding

3. INSTALLATIE

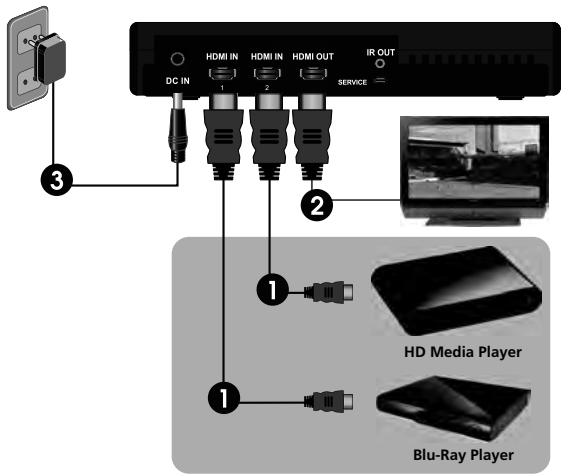

3.1 GigaView820 zender aansluitingen

1. Sluit max. 2 HD-apparaten (HDMI UI) via een HDMI-kabel aan op uw GV820 Zender (HDMI IN).
2. Sluit uw HDTV of HD Projector (HDMI IN) via een HDMI-kabel aan op de GV820 Zender (HDMI OUT) om gebruik te make van de ingebouwde doorlus functie.
3. Sluit de meegeleverde voedingsadapter aan op de DC IN van de GV820 Zender en een stopcontact.

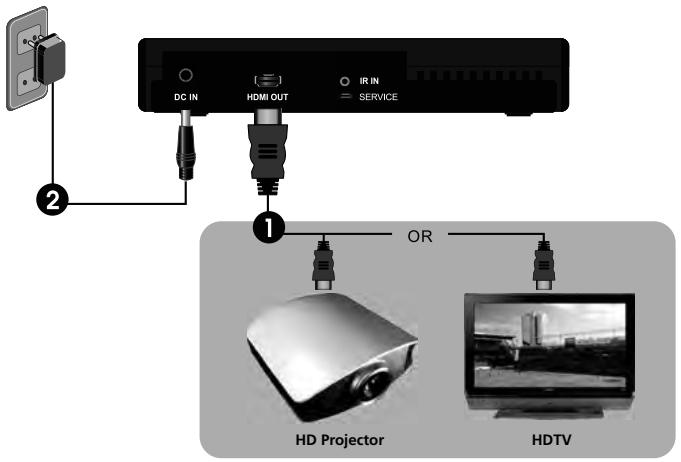

3.2 GigaView820 ontvanger aansluitingen

1. Sluit uw HDTV of HD Projector (HDMI IN) via de meegeleverde HDMI-kabel aan op de GV820 Ontvanger (HDMI OUT).
2. Sluit de meegeleverde voedingsadapter aan op de DC IN van de GV820 Ontvanger en een stopcontact.

NB: Gebruik de 2 pluggen en 2 schroeven als u de GV820 Ontvanger aan de muur wilt bevestigen (bijvoorbeeldchter uw HDTV).

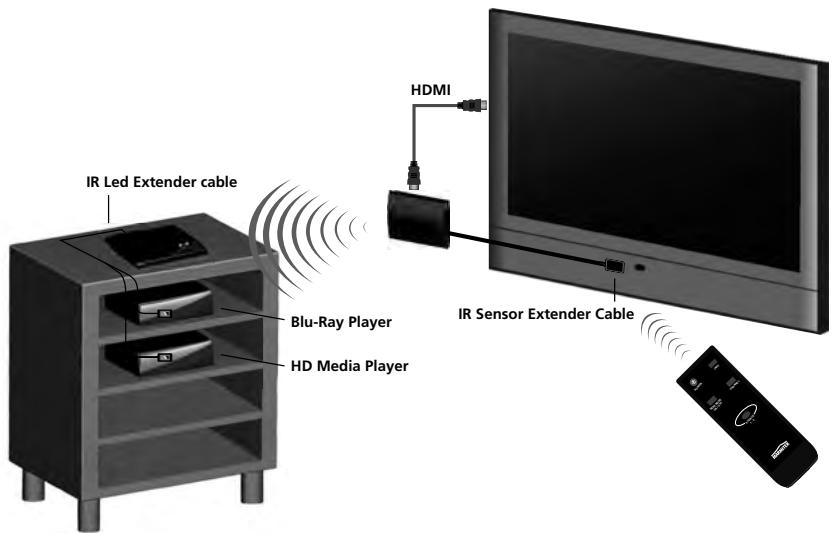

3.3 Aansluitingen infrarood Blaster & Sensor (indien nodig)

1. Plug de IR sensor verlangkabel in de IR IN connector van de GV820 Ontvanger enplaats deze in de zichtlijk van de afstandsbediening.
2. Plug de IR LED verlangkabel in de IR OUT connector van de GV820 Zender. Bevestig de IR LED's aan de voorzijde van uw HD-apparaten. Deze zal nu alle infrarode commando's doorsturen die ontvangen worden door de IR sensor verlangkabel.

NB: De IR sensor verlengkabel ondersteund 36kHz tot 56kHz (NEC, RC5, RC6) infrarood afstandsbedieningen. Sommige apparaten worden möglichn nicht ondersteund.

4. GEBRUK

4.1 De GigaView820 set

1. Plaats de twee AAA-batterijen in de afstandsbediening.
2. Nadat u de voedingsadapter op het stopcontact heeft aangesloten schakelt de GV820 set zichzelf AAN.

• Staat de GV820 set in Standby mode (POWER LED is rood) druk dan op de Aan/Uitknop van de GV820 Zender & Ontvanger om deze aan te zetten. Het duurt ongeveer 80 seconden voordat het systeme is opgestart.
• Tijdens het opwarmen zal de Power LED blauw knipperen totdat de signaalverbindingCUSSEN DE ZENDER & Ontvanger tot stand is gebracht.

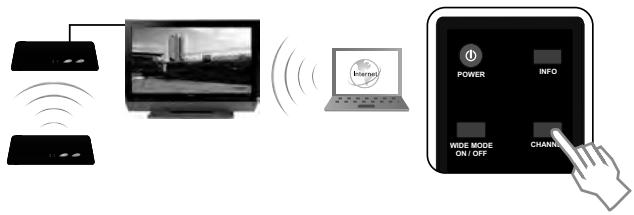

Let op: dat de Zender en Ontvanger minimaal 2 meter uit elkaar staan voor een goede verbinding.

1. Zet de HDTV of HD-projector (in HDMI modus) en het HD-apparaat dat u wilt kijken AAN.

1. Druk op de Source knop, totdat u de videobeelden van uw apparaat ziet. De schakeltijdCUSussen twee brunnen kan circa 15 20 seconden bedragen.

1. Heeft u elektronische apparatuur Zoals draadloze telefoons of internet werkend op de 5GHz freiagentie kan dat gevolgen hebben voor de beeld en geluidskwaliteit van de GV820 set. Druk op de CHANNEL knop van de afstandsbediening om een ander kanaal te kiezen (zie bijlage "Channel Frequency" voor een overzicht).
2. Als alles normalaal werkkt, za de POWER LED en SOURCE LED constant blauw oplichten. (zie onderstaande tabel indien zich een andere situatie voordoet)

Power LED	Source LED	Mode	Status omschrijving	OSD Display
Zender constant paars / Ontvanger constant rood	Zender constant Blauw / Ontvanger UIT	Doorlus	Laag stroomverbruik; Ingebouwde doorlus functie is ingeschakeld.	Geen OSD display actief
Constant rood	Uit	Standby	Laagste stroomverbruik functie, alle functies zijn uitgeschakeld.	Geen OSD display actief
Knippert blauw	Knippert	Opstarten	Systeem is aan het opstarten, wacht minimal 1 minuut om verbinding tot stand te brengen.	“Searching available channels” daarna volgt “Verifying”
Constant blauw	Knippert 3x per secone	Verbindingussen Zender en Ontvanger	Geen input signal aanwezig van gekozen bron.	“No Signal”
	Knippert 1x per secone		Video resolutie worden nicht ondersteund.	"Not Supported Format"
	Constant blauw		Video resolutie worden herkend en verbindingussen Zender en Ontvanger is stabiel.

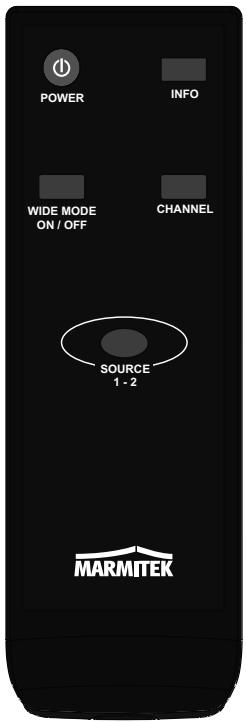

4.2 De afstandsbediening

Knop	Functie	Bediening
POWER	Schakelt de GV820 Ontvanger / Zender Aan / Uit	Richt op de ontvanger om de “Standby” mode in te schaken. Richt op de zender om de “Doorlus” mode in te schaken.
INFO	Toont informatie over “Channel” de gekozen “Source” en de “Signal Quality”	Druk 1x om deze infromatie waar te geven op de HDTV of Projector aangesloten op de Ontvanger.
SOURCE	Schakeltussen Source 1 en Source 2.	Druk 1x om van Source te wisselen.
CHANNEL	Kies handmatig een andere(Bequentie indien u beeld en/ of geluidsproblemen heeft.	Druk 1x om de status waar te geven. Druk een 2x binnen 5 seconden om een andere(Bequentie te kiezen.
WIDE	Standaard in “disable” stand, “enable” zorgt voor een groter bereikCUSen Zender en Ontvanger.	Druk 1x om schakenussenleen deze twee standen. Let op maximale resolutie in stand “enable” is 1080i.

Ondersteunde videoresolutie (HDMI)

Ondersteunde audioformaten (digital)

Ondersteunde HDMI standaards

480p, 576p, 720p, 1080i, 1080p (24/30/50/60 Hz)

tot 6 Mbps AC-3 en DTS

HDCP 2.0, EDID/ E-DCC1.1, CEC

Draadloos

Operationele frequenta

Operationeel bereik

5.1 ~ 5.6 GHz

Tot 30 meter LOS (line of sight/gezichtslijn),

tot 15 meter buiten LOS

Systeem Latentie

Geen latentie (<1ms)

Zender

HDMI ingang

HDMIuitgang

2x HDMI (19-pins vrouwtje)

1x HDMI (19-pins vrouwte),

ingebouwde HDMI splitter

IR verlenger blaster

2.5mm connector

Afmetingen

181 x 145 x 33mm

Ontvanger

HDMIuitgang

IR verlenger sensor

Afmetingen

1x HDMI (19-pins vrouwtje)

2,5mm connector

181 x 145 x 33mm

Infrarood

Ondersteunde IR freiorentie

36kHz ~ 56kHz

Voeding

Geschakelde modus voeding

100-240VAC @ 50-60Hz, 5VDC 3A

Specifications können wijzigen zonder voorafgaande melding hiervan.

Milieu-informatie voor klanten in de Europese Unie

De Europese Richtlijn 2002/96/EC schrifft voor dat apparatuur die is voorzien van dit symbool op het product of de verpakking, net mag worden ingezameld met Niet-geschaden huishoudelijk afval. Dit symbool geeft aan dit het product apart moet worden ingezameld. U bent zich verantwoordelijk voor de vernietiging van deze en andere elektrische en elektronische apparatuur via die waarvoor door de landelijkke ofplaatselijk overheid aangewezen inza

melingskanalen. De juiste vernietiging en recycling van deze apparatuur voorkomt möglichke negatieve gevolgen voor het milieu en de gezondheid. Voor meer informatie over het vernietigen van uw oude apparatuur neemt u contact op met deplaatselijkke autoriteiten of afvalwerkingsdienst, of met de winkel waar u het product hebt aangeschaft.

APPENDIX - CHANNEL FREQUENCY

40MHz Bandwidth Frequency [MHz]			Europe (DFS)
			Support Region	Channel
5190			V	1
5230			V	2
5270			V	3
5310			V	4
5510			V	5
5550			V	6
5590			X	X
5630			X	X
5670			V	7
5755			X	X
5795			X	X
5835			X	X
