Intitulé	Description
Type de produit	Émetteur/récepteur HDMI sans fil
Caractéristiques techniques principales	Supporte la résolution jusqu'à 4K, transmission sans compression, portée jusqu'à 50 mètres en champ libre
Alimentation électrique	Adaptateur secteur inclus, alimentation 5V/2A
Dimensions approximatives	Dimensions du boîtier : 15 x 10 x 3 cm
Poids	Environ 300 grammes
Compatibilités	Compatible avec les appareils HDMI, tels que téléviseurs, projecteurs et consoles de jeux
Type de batterie	Non applicable (fonctionne sur secteur)
Tension	5V
Puissance	Consommation maximale de 10W
Fonctions principales	Transmission audio et vidéo sans fil, prise en charge des formats audio HD
Entretien et nettoyage	Essuyer avec un chiffon doux, éviter les produits chimiques agressifs
Pièces détachées et réparabilité	Pas de pièces détachées disponibles, produit non réparable
Informations générales	Garantie de 2 ans, assistance technique disponible

FOIRE AUX QUESTIONS - GIGAVIEW 820 MARMITEK

Comment connecter le MARMITEK GIGAVIEW 820 à mon téléviseur ?

Utilisez un câble HDMI pour relier le port HDMI OUT du GIGAVIEW 820 au port HDMI de votre téléviseur. Assurez-vous que le téléviseur est réglé sur la bonne source HDMI.

Le signal vidéo est flou ou instable. Que faire ?

Vérifiez que tous les câbles sont correctement connectés et en bon état. Essayez également de changer le câble HDMI pour un autre modèle. Si le problème persiste, redémarrez le GIGAVIEW 820.

Le MARMITEK GIGAVIEW 820 ne s'allume pas. Que faire ?

Assurez-vous que l'appareil est bien branché à une prise électrique fonctionnelle et que le câble d'alimentation est correctement connecté. Si l'appareil ne s'allume toujours pas, essayez un autre adaptateur secteur.

Comment changer la résolution de sortie du GIGAVIEW 820 ?

Utilisez le bouton de sélection sur l'appareil pour faire défiler les différentes résolutions. Vous pouvez également le faire via le menu de configuration de votre téléviseur si l'option est disponible.

Puis-je utiliser le GIGAVIEW 820 avec un projecteur ?

Oui, le GIGAVIEW 820 peut être utilisé avec un projecteur tant que celui-ci dispose d'un port HDMI compatible.

Le son ne fonctionne pas. Quelles sont les étapes à suivre ?

Vérifiez que le volume de votre téléviseur ou projecteur est activé et réglé à un niveau audible. Assurez-vous aussi que le câble HDMI transporte l'audio. Si le problème persiste, essayez un autre câble HDMI.

Le GIGAVIEW 820 est-il compatible avec les appareils 4K ?

Oui, le MARMITEK GIGAVIEW 820 est compatible avec les contenus 4K, mais assurez-vous que votre téléviseur ou projecteur prend également en charge la résolution 4K.

Comment réinitialiser le GIGAVIEW 820 aux paramètres d'usine ?

Pour réinitialiser l'appareil, maintenez le bouton de réinitialisation enfoncé pendant environ 10 secondes jusqu'à ce que les voyants clignotent. Cela restaurera les paramètres d'usine.

Y a-t-il une application mobile pour contrôler le GIGAVIEW 820 ?

Non, le GIGAVIEW 820 ne dispose pas d'application mobile. Il est contrôlé via les boutons physiques de l'appareil ou la télécommande de votre téléviseur.

Quelles sont les dimensions du GIGAVIEW 820 ?

Les dimensions du GIGAVIEW 820 sont de 20 cm x 15 cm x 5 cm.

MODE D'EMPLOI GIGAVIEW 820 MARMITEK

• Afin d’éviter un court-circuit, ce produit ne doit être utilisé qu’à l’intérieur, et uniquement dans des endroits secs. Ne pas exposer les composants à la pluie ou à l’humidité. Ne pas utiliser à côté de ou près d’une baignoire, une piscine, etc.
• Ne pas exposer les composants de votre système à des températures extrêmement élevées ou à des sources de lumière trop fortes.
• Toute utilisation impropre, toute modification ou réparation effectuée vous-même annule la garantie. Marmitek n'accepte aucune responsabilité dans le cas d'une utilisation impropre du produit ou d'une utilisation autre que celle pour laquelle le produit est destiné. Marmitek n'accepte aucune responsabilité pour dommage conséquent, autre que la responsabilité civile du fait des produits.
• Ce produit n'est pas un jouet et doit être rangé hors de la portée des enfants.
• Ne jamais ouvrir le produit (excepté le compartiment des piles) : Les appareils peuvent comprendre des composants dont la tension est mortelle. Les réparations ou l'entretien ne doivent être effectués que par des personnes compétentes.
• Tenir les piles hors de portée des enfants. Traiter les piles usagées comme des petits déchets chimiques. Ne jamais utiliser simultanément des vieilles piles et des piles neuves, ou des piles de types différents. Enlever les piles lorsque le système sera mis longtemps hors de service. Respecter la polarité en insérant les piles (+/-) : une insertion incorrecte peut engendrer un danger d'explosion.
• Brancher l'adaptateur secteur sur le réseau électrique seulement après avoir vérifié que la tension d'alimentation correspond à la valeur indiquée sur les plaques d'identification. Ne jamais brancher un adaptateur secteur ou un cordon d'alimentation lorsque celui-ci est endommagé. Dans ce cas, veuillez contacter votre fournisseur.

1. Introduction

Félicitations pour votre achat du Marmitek GigaView820! Celui-ci vous permet de brancher maximum 2 appareils HD et d'envoyer le signal HD sans fil vers votre téléviseur HD ou votre projecteur HD. Exemples d'appareils HD : Lecteurs DVD HD, lecteurs Blu-ray, boîtiers adaptateurs HD, PlayStation3, Xbox 360, etc. Le GigaView820 prend en charge des résolutions Full HD jusqu'à 1 080 pixels. Avec la fonction de by-pass intégrée (HDMI out) sur l'émetteur, vous pouvez regarder le même contenu aussi bien sur le 1er téléviseur HD que sur le 2ème téléviseur HD ou sur un projecteur HD (via le récepteur). La fonction d'extension infrarouge intégrée vous permet de commander des appareils HD au moyen de votre propre télécommande alors qu'ils se trouvent dans une armoire fermée !

Les produits Marmitek sont fabriqués avec une précision extrême et sont de grande qualité. Veuillez avant toute chose lire ce manuel et suivre les indications pour pouvoir bénéficier des possibilités de ce produit de façon optimale.

2. Contenu de l'emballage

1 émetteur GigaView820 1 récepteur GigaView820 1 télécommande GigaView820 1 câble HDMI doré 1 câble d'extension pour capteur IR

1 câble d'extension IR DEL 2 alimentations commutables permettant d'économiser de l'énergie 2 fiches + 2 vis 1 manuel

3.1 Branchements de l'émetteur GIGAVIEW820

1. Branchez max. 2 appareils HD (HDMI OUT) via un cable HDMI à votre émetteur GV820 (HDMI IN).
2. Branchez votre téléviseur HD ou votre projecteur HD (HDMI IN) via un cable HDMI à votre émetteur GV820 (HDMI OUT) pour pouvoir utiliser la fonction de by-pass intégrée.
3. Branchez l'adaptateur d'alimentation au DC IN de l'émetteur GV820 et à une prise de courant.

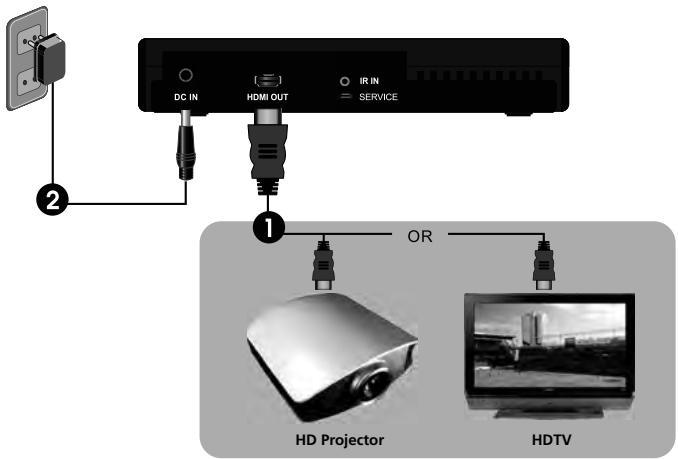

3.2 Branchements du récepteur GIGAVIEW820

1. Branchez votre téléviseur HD ou votre projecteur HD (HDMI IN) via le câble HDMI fourni au récepteur GV820 (HDMI OUT).
2. Branchez l'adaptateur d'alimentation au DC IN du récepteur GV820 et à une prise de courant.

NB: Utilisez les 2 fiches et les 2 vis si vous pouvez fixer le récepteur GV820 au mur (par exemple, derrière votre téléviseur HD).

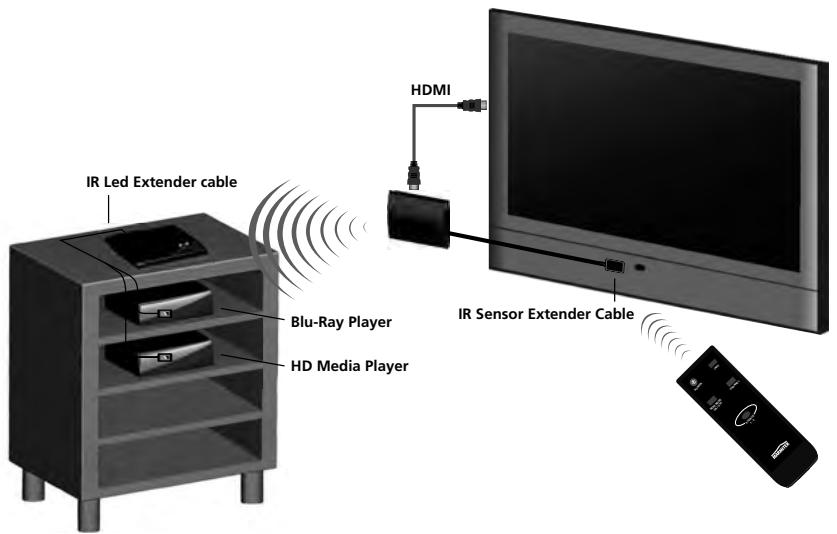

3.3 Branchements blaster & capteur infrarouge (si nécessaire)

1. Enfichez le câble d'extension du capteur IR dans le connecteur IR IN du récepteur GV820 et placez-le dans le champ de la télécommande.
2. Enfichez le câble d'extension du DEL IR dans le connecteur IR OUT de l'émetteur GV820. Activez les DEL IR à l'avant de vos appareils HD. Ceux-ci renverront désormais toutes les commandes infrarouges reçues par le câble d'extension du capteur IR.

NB: Le câble d'extension du capteur IR prend en charge les télécommandes infrarouges de 36kHz à 56kHz (NEC, RC5, RC6). Certains appareils ne sont pas pris en charge.

4.1 Du set GIGAVIEW820

1. Placez les deux piles AAA dans la télécommande.
2. Après avoir branché l'adaptateur d'alimentation à la prise de courant, allumez le set GV820.

• Si le set GV820 est en mode stand-by (le DEL d'alimentation est rouge), appuyez sur le bouton on/off de l'émetteur & récepteur GV820 afin de l'allumer. Il faut environ 80 secondes avant que le système se mette en marche. Au cours de l'échauffement, le DEL d'alimentation bleu clignotera jusqu'à ce que la liaison du signal entre l'émetteur et le récepteur soit établie.

1. Allumez le téléviseur HD ou le projecteur HD (en mode HDMI) et l'appareil HD que vous pouvez utiliser.

1. Appuyez sur le bouton Source jusqu'à ce que vous voyiez les images vidéo de votre appareil. Le temps de connexion entre deux sources peut varier de 15 à 20 secondes.

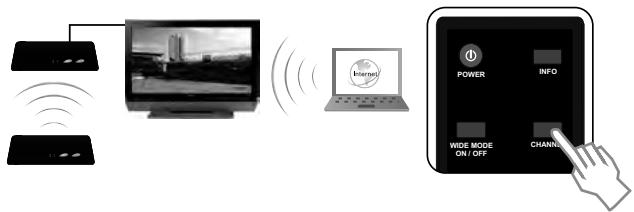

1. Si vous avez des appareils électroniques comme des téléphones sans fil ou Internet actifs sur la fréquence 5GHz, cela peut avoir des conséquences sur la qualité de l'image et du son du set GV820. Appuyez sur le bouton CHANNEL de la télécommande pour choisir un autre canal (voir annexe "Channel Frequency" pour un aperçu).
2. Si tout marche normalement, le DEL d'alimentation et le DEL SOURCE s'allumeront en bleu (voir le tableau ci-dessous si une autre situation se présente).

DELd'alimentation	DEL Source	Mode	Description du statut	Affichage OSD
L'émetteurmauve fixe /Le récepteur rouge fixe	L'émetteurbleu fixe / Le récepteurEteint	By-pass	Faible consommation de courant;La fonction by-pass intégrée estactivée.	Pas de OSD Display estactivée
Rouge fixe	Eteint	Stand-by	Fonctionne avec la consommationde courant la plus faible ; toutes les fonctions sont déactivées.	Pas de OSD Display estactivée
Bleu clignotant	Clignotant	Démarrage	Le système est en train dedémarrer ; attendez minimum une minute pour établier la connexion.	"Searching availablechannels" suivi de"Verifying"
Bleu fixe	Clignote 3 xpar seconde	Liaison entre l'émetteur et le récepteur	Pas de signal d'entrée pour la source可以选择.	"No Signal"
	Clignote 1 xpar seconde		Résolution video non prise en charge.	"Not Supported Format"
	Bleu fixe		La video résolution est reconnaue etla liaison entre l'émetteur et le récepteur est stable.

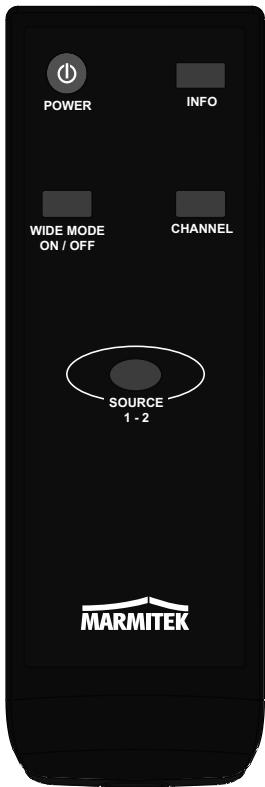

4.2 La Télécommande

Bouton	Fonction	Commande
POWER	Allume/Eteint le récepteur/émetteur GV820.	Dirigez sur le récepteur pour passer au mode "Stand-by". Dirigez sur l'émetteur pourisser au mode "by-pass".
INFO	Affiche des informations sur le "Channel", la "Source"voie et la "Signal Quality"	Appuyez 1 x pour transférer ces informations sur la télévision ou sur le projecteur HD branché sur le récepteur.
SOURCE	Commute entre Source 1 et Source 2.	Appuyez 1 x pour changer de source.
CHANNEL	Sert àCHOISIR manuelle une autre fréquence si vous avez des problèmes d'image et/ou de son.	Appuyez 1 x pour transférer le statut. Appuyez une 2ème fois dans les 5 secondes pourCHOISIR une autre fréquence.
WIDE	Apparaît en standard en mode "disable"; "enable" sert à atteoir une plus grande portée entre l'émetteur et le récepteur.	Appuyez 1 x pour commuter entre les deux modes. Attention : la résolution maximale en mode "enable" est de 1080i.

Résolutions

Résolution vidéo soutenue (HDMI) Formats audio soutenus (numériques) Standards soutenues HDMI

480p, 576p, 720p, 1080i, 1080p (24/30/50/60 Hz) Jusqu'à 6 Mbps AC-3 et DTS HDCP 2.0, EDID/E-DCC1.1, CEC

Sans fil

Fréquence opérationnelle Portée opérationnelle

5.1 ~ 5.6 GHz Jusqu'à 30 m LOS (ligne visuelle), jusqu'à 15 m pas en ligne visuelle Aucune latence (<1ms)

Latence du système

Émetteur

Entrée HDMI Sortie HDMI

2x HDMI (femelle à 19 goupilles) 1x HDMI (femelle à 19 goupilles), splitter HDMI intégré connecteur 2,5mm 181 x 145 x 33mm

Blaster rallonge IR Dimensions

Récepteur

Sortie HDMI Capteur de rallonge IR Dimensions

1x HDMI (femelle à 19 goupilles) connecteur 2,5mm 181 x 145 x 33mm

Infrarouge

Fréquence IR soutenue

36kHz ~ 56kHz

Alimentation

Alimentation en mode commuté

100-240VAC @ 50-60Hz, 5VDC 3A

Spécifications peuvent être modifiées sans préavis.
