1. INTRODUZIONE

Congratulazioni per l'acquisto del GigaView820 di Marmitek! Con quello dispositivo è possibile collegare 2 apparecchi HD al massimo ed inviare nelle fili il segnale HD al vosto TV o proiettoro HD. Esempi di apparecchi HD sono: lettori DVD HD, lettori Blu-ray, Set-top Box HD, PlayStation3, Xbox 360, ecc. Il GigaView820 supporta risoluzioni Full HD fino a 1080p. Grazie alla funazionalità di cablaggio passante (HDMI out) del trasmettitore, potete guardare lo stesso contentuto sia sul vosto primo HDTV che sul secondo HDTV o proiettoro HD (tramite il ricevitore). La funzione di ripetizione IR integrata vi mette in grado di comandare tramite il proprio telecomando gli apparecchi HD nelle situ dovano in un armadio chiuso!

I prodotti Marmitek sono fabbricati con estrema precisione e sono di alta qualità. Vi preghiamo di leggere prima quello manuale e poi seguire le istruzioni di modo che potete usfuquire di tutte le possibilità di quello prodotto.

2. CONTENUTO IMBALLAGGIO

1x Trasmettitore GigaView820

1x Ricevitore GigaView820

1x Telekomando GigaView820

1x Cavo HDMI placcato oro

1x Cavo di prolunga sensore IR

1x Cavo di prolunga IR LED

2x Alimentatore a commutazione a basso consumo energetico

2x Tasselli + Viti

1x Manuale d'uso

3. INSTALLAZIONE

3.1 Collegamento trasmettitore GigaView820

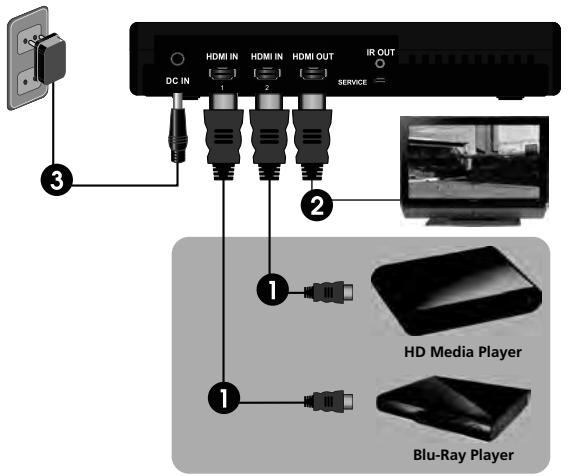

1. Collegate al massimo 2 appearecchi HD (HDMI OUT) tramite un cavo HDMI al vostro trasmettitore GV820 (HDMI IN).
2. Collegate tramite un cavo HDMI il vostro HDTV o proiettre HD (HDMI IN) al trasmettitore GV820 (HDMI OUT) per utilizzato la funzionalità integrata di cablaggio passante.
3. Collegate l'adattatore di alimentazione fornito in dotazione al DC IN del trasmettitore GV820 e a una presa di corrente.

3.2 Collegamento ricevitore GigaView820

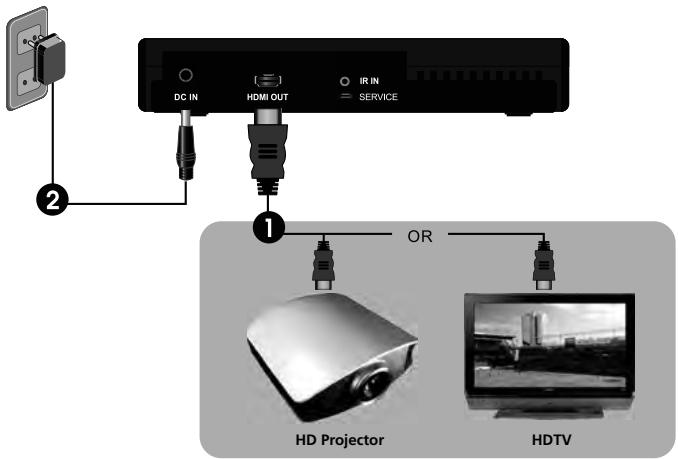

1. Collegate il vosto TV o proiettre HD (HDMI IN) al ricevitore GV820 (HDMI OUT) tramite il cavo HDMI fornito in dotazione.
2. Collegate l'adattatore di alimentazione fornito in dotazione al DC IN del ricevitore GV820 e a una presa di corrente.

NB: Se volete fissare il ricevitore GV820 alla parete (p.e. dietro il TV HD) dovete utilizzato i 2 tasselli e le 2 viti.

3.3 Collegamento Blaster & Sensore IR (all'occurrezza)

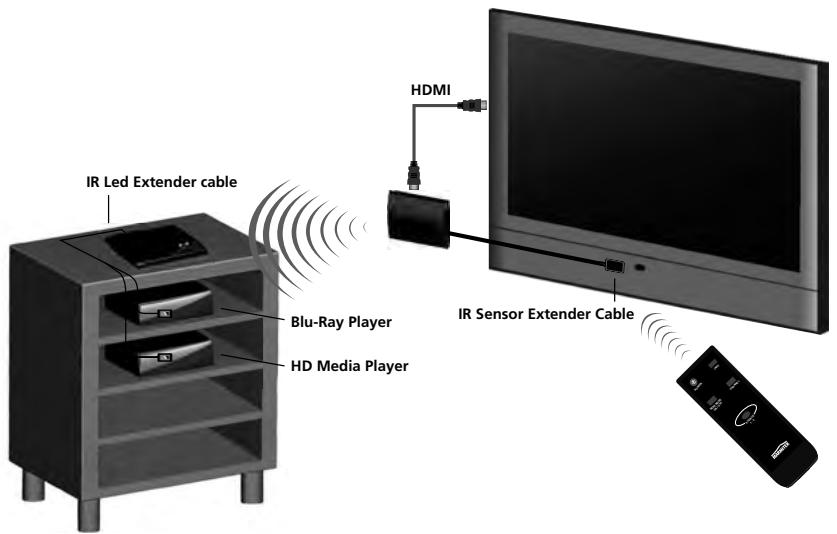

1. Infligate il cavo di prolunga del sensore IR nella presa IR IN del ricevitore GV820 e mettete lo nella linea di vista del telecomando.
2. Inserite il cavo di prolunga IR LED nella presa IR OUT del trasmettitore GV820. Attaccate i LED IR al lato anteriore dei vostri apparecchi HD. Ora manderà tutti i comandi ad infrarossi che sono ricevuti dal cavo di prolunga del sensore IR.

NB: Il cavo di prolunga del sensore IR supporta telecomandi a infrarossi 36kHz - 56kHz (NEC, RC5, RC6). É possible che alcuni appearecchi non siano supportati.

4. USO

4.1 Del GigaView820

1. Alloggiate le due pile AAA nel telecomando.
2. Dop aver collegato l'adattatore di alimentazione alla presa di corrente, il GV820 si accende automaticamente.

• Quando il GV820 si trovava nel modo Standby (LED di Power è rosso), dovete premere il pulsante di accensione del trasmettitore e del ricevitore GV820 per accenderlo. Ci vuole 80 secondi all'incirca prima che ilsystema si accenderà.
• Durante la fase di riscaldamento il LED di Power lampeggerà blu finché sare realizzato un collegamento di segnale tra il trasmettitore ed il ricevitore.

Attenzione: per un buon collegamento la distance tra il trasmettitore ed il ricevitatore deve essere almeno 2 metri.

1. Accendete il TV o proietto HD (nel modo HDMI) e l'apparecchio HD che volete guardare.

1. Premete il tasto Source (fonte) finché vedete le immagini video del vosto apparecchio. Il tempo di commutazione tra due fonti più essere circa 15 ~ 20 secondi.

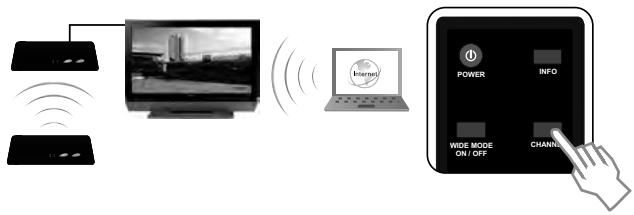

1. Se avete apparecchiature elettroniche come Telefonini o internet che funzionano alla fre-quenza di 5GHz, perché ave consequences per la qualità dell'immagine e del suono del GV820. Premete il pulsante CHANNEL del telecomando per scegliere un altro canale (vedere l'allegato "Frequenza di canale" per una panoramicica).
2. Se tutto funziona regolarmente, il LED di Power ed il LED di Source saranno accesi in blu (vedete la tabella sottostante nel caso che si verificchi un'altra situazione).

LED di Power	LED di Source (LED di fonte)	Modo	Descrizione di stato	Display OSD
Trasmetti-tore Sempre viola / Ricevitore Sempre rosso	Trasmettitore sempre blu / Recevitore spento	Cabaggio passante	Basso assorbimento di corrente; Funzione integrata di cabaggio passante è attivata.	Manca OSD Display
Sempre rosso	Spento	Standby	Funzione di assorbimento di corrente più basso, tutte le funzioni sono disattivate.	Manca OSD Display
Lampeggia blu	Lampeggia	Avviare	Sistema sta iniziando, aspettate almeno 1 minuto per realizzare il collegamento.	“Searching available channels” poi segue “Verifying”.
Sempre blu	Lampeggia 3x anni secondo	Collegamento fra trasmettitore e ricevitatore	Segnale di input manca alla fonte scelta.	“No Signal”
	Lampeggia 1x anni secondo		Risoluzione video non è supportata.	"Not Supported Format"
	Sempre blu		Risoluzione video è riconosciuta ed il collegamento tra trasmettitore e ricevitatore è stabile.

4.2 II telecomando del GigaView820

Pulsante	Funzione	Comando
POWER	(Dis)attiva il ricevitatore/trasmettitore GV820	Punctate verso il ricevitatore per attivare il modo "Standby". Punctate verso il trasmettitore per attivare il modo "cabaggio passante".
INFO	Mostra informazioni sul canale, la fonte scelta e la qualità del segnale.	Premete 1x per migliorare queste informazioni sul HDTV o proiettre collegato al ricevitore.
SOURCE	Commuta tra fonte 1 e fonte 2.	Premete 1x per cancellare fonte.
CHANNEL +	Selezionate manually un'altra frequenza in caso di problemi di immagine o suono.	Premete 1x per l'indicazione dello stato. Premete 2x entro 5 secondi per selezione un'altra frequenza.
WIDE	Normalmente nel modo "disable", "enable" assicura un raggio d'azione più grande tra trasmettitore e ricevitore.	Premete 1x per commutare tra QUESTi due modi. Attenzione: la risoluzione massima nel modo "enable" è 1080i.

5. DATI TECHNICI

Risoluzioni

Risoluzioni video supportate (HDMI)
Classificazioni audio supportate (digitali)
Standards HDMI

480p, 576p, 720p, 1080i, 1080p (24/30/50/60 Hz)
fino a 6 Mbps AC-3 e DTS
HDCP 2.0, EDID/ E-DCC1.1, CEC

Senza fili

Frequenza operativa Portata operativa

5.1 ~ 5.6 GHz
fino ai 30 metri LOS (line of sight/linea di vista),
fino ai 15 metri non LOS
nessuna latenza (<1ms)

Tempo di latenzaistema

Trasmettitore

Ingresso HDMI Uscita HDMI

2x HDMI (a 19 poli femmina)
1x HDMI (a 19 poli femmina), splitter HDMI integrato
spina 2,5mm
181 x 145 x 33mm

Cavo di prolunga IR LED Dimensioni

Ricevitore

Uscita HDMI
Cavo di prolunga IR sensore
Dimensioni

1x HDMI (a 19 poli femmina)
spina 2,5mm
181 x 145 x 33mm

Ad infrarossi

Supporta la frequenza IR

36kHz ~ 56kHz

Alimentazione

Alimentatore a commutazione

100-240VAC @ 50-60Hz, 5VDC 3A

Le specifiche possono essere soggette a modifiche alla preavviso.
