MODE D'EMPLOI CONNECT 225 MARMITEK

• Afin d’éviter un court-circuit, ce produit ne doit être utilisé qu’à l’intérieur, et uniquement dans des endroits secs. Ne pas exposer les composants à la pluie ou à l’humidité. Ne pas utiliser à côté de ou près d’une baignoire, une piscine, etc.
• Ne pas exposer les composants de votre système à des températures extrêmement élevées ou à des sources de lumière trop fortes.
• Toute utilisation impropre, toute modification ou réparation effectuée vous-même annule la garantie. Marmitek n'accepte aucune responsabilité dans le cas d'une utilisation impropre du produit ou d'une utilisation autre que celle pour laquelle le produit est destiné. Marmitek n'accepte aucune responsabilité pour dommage conséquent, autre que la responsabilité civile du fait des produits.
• Ce produit n'est pas un jouet et doit être rangé hors de la portée des enfants.
• Ne jamais ouvrir le produit (excepté le compartiment des piles) : Les appareils peuvent comprendre des composants dont la tension est mortelle. Les réparations ou l'entretien ne doivent être effectués que par des personnes compétentes.
• Tenir les piles hors de portée des enfants. Traiter les piles usagées comme des petits déchets chimiques. Ne jamais utiliser simultanément des vieilles piles et des piles neuves, ou des piles de types différents. Enlever les piles lorsque le système sera mis longtemps hors de service. Respecter la polarité en insérant les piles (+/-) : une insertion incorrecte peut engendrer un danger d'explosion.
• Brancher l'adaptateur secteur sur le réseau électrique seulement après avoir vérifié que la tension d'alimentation correspond à la valeur indiquée sur les plaques d'identification. Ne jamais brancher un adaptateur secteur lorsque celui-ci est endommagé. Dans ce cas, veuillez contacter votre fournisseur.

Merci d'avoir acheté ce Marmitek Connect 225. Les produits de Marmitek ont été faits avec attention et sont de haute qualité. Lisez attentivement ce mode d'emploi et suivez toutes les instructions.

Accessions

Après avoir déballé la boîte, vérifie que tous les accessoires suivants soient livrés.

1x Adaptateur secteur

1x Télécommande (Pile CR2025 incluses)

1x Guide d'utilisation Français

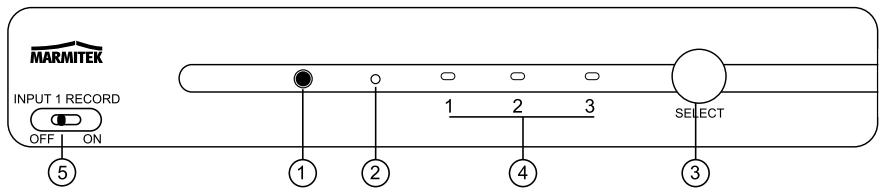

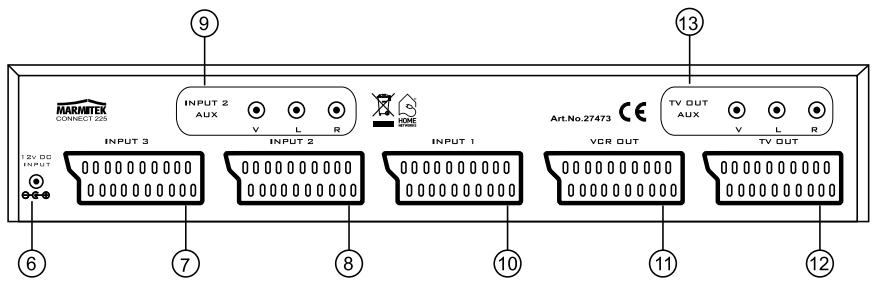

VUE de FACE et VUE d'arrière

Connect 225 a trois canaux d'entrée au total. Entrée 2 a une entrée parallèle AUX qui est égale à l'entrée SCART.

1. Détecteur de télécommande C'est le détecteur pour les signaux de télécommande sans fil;
2. Position auxiliaire ON LED
3. Bouton CHOIX entrée
4. Indicateurs entrée choix ou auxiliaire.
5. Entrée 1 bouton REC (enregistrement) Fonction REC sécurisée sur entrée 1;
6. Entrée DC 9-12V Raccordez l'unité d'alimentation à l'appareil;
7. Entrée scart 3 Raccordez le jack scart à l'appareil;
8. Entrée scart 2 Raccordez le jack scart à l'appareil;
9. Entrée cinch 2 Raccordez le jack cinch à l'appareil, égal à l'entrée scart 2;
10. Entrée scart 1 Raccordez le jack scart à l'appareil;
11. Arrêt magnétoscope Raccordez l'appareil enregistreur (magnétoscope, numérique DVR) scart jack à l'appareil; 12. Sortie télévision Raccordez le jack scart de télévision a l'appareil;
12. Sortie télévision auxiliaire

Raccordez les jacks cinch de l'appareil auxiliaire (système audio, émetteur vidéo, modulateur) à l'appareil.

Fonctions de télécommande

Vous pouvez sélectionner chaque canal d'entrée en utilisant le bouton numérique sur la télécommande. Le bouton «D» se trouve sur la télécommande, permettant de mettre le Connect 225 en position d'attente.

Raccorder l'unité d'alimentation AC

1. Raccordez la prise de l'unité de distribution d'électricité AC à l'entrée 12V DC se trouvant dans le panneau arrière Connect 225 (6).
2. Raccordez l'unité d'alimentation AC dans la sortie murale ajustée.

Important :

L'unité d'alimentation doit être correcte. N'utilise pas une autre unité d'alimentation que celle du type indiqué.

Installation de la pile

Retirez la languette en plastique du compartiment à piles afin d'activer la pile.

Raccorder par scart, vidéo composé et audio

Faites le raccordement ainsi qu’indiqué dans l’image ci-dessous. Quand vous raccordez les appareils relatifs, consultez le mode d’emploi relatif.

Raccorder directement à un téléviseur

1. Branchez le câble scart dans l'entrée correspondante de votre téléviseur.
2. Branchez l'autre extrémité du câble scart dans la sortie Scart Connect 225 TV OUT (12).
3. Branchez votre lecteur DVD, magnétoscope, antenne de réception satellite ou console de jeux, etc. dans une des 3 entrées scart (7, 8, 10) à l'arrière de l'appareil.
4. Raccordez votre système audio/de cinéma maison à la sortie TV OUT AUX (13)
5. Raccordez un appareil enregistreur (VCR, PVR, DVD Recorder, etc.) à VCR OUT (11).

		SORTIE
		COMPOSITE	S-VIDEO	COMPONENT/RGB
ENTRÉE	COMPOSITE	OUI	OUI	NON
	S-VIDEO	OUI	OUI	NON
	COMPONENT/RGB	OUI	OUI	OUI (Seulement TV OUT)

1. Afin d’éviter des problèmes, débranchez toujours la prise de courant de Connect 225 avant de raccorder ou de débrancher les câbles.
2. Lorsque vous raccordez les câbles, mettez toujours correctement les fiches polaires dans les jacks de raccordement.

Une insertion insuffisante peut causer un manque de son ou une perturbation.

Alimentation de secours

Une petite quantité de courant est retenue afin de supporter la mémoire et la fonction de détecteur par télécommande. Il s'agit du mode d'alimentation de secours.

Note : Les raccordements d'appareils ci-dessus sont seulement utilisés comme référence. Des appareils appropriés peuvent être raccordés aux canaux d'entrée.

Appuyez sur le bouton SELECT (3)

Appuyez simplement de nouveau sur le bouton SELECT jusqu'au canal d'entrée désiré (ordre : alimentation de secours, 1, 2, 3, alimentation de secours etc.) ou appuyez sur le canal désiré sur votre télécommande.

Changement automatique :

Connect 225 peut changer automatiquement vers le canal d'entrée d'un appareil actif. Le téléviseur récepteur raccordé à TV OUT (12) changera aussi automatiquement vers l'image correcte (4:3 ou 16:9) si cela s'applique au téléviseur raccordé.

• Cette fonction fonctionne seulement si tous les appareils sont directement raccordés par des câbles SCART.
• Tous appareils A/V concurrents raccordés sont obligatoirement débranchés en même temps (non actif).
• Le signal audio sera aussi disponible s'il est raccordé à TV OUT AUX (13).
• Les LEDs à l'avant (4) indiquent les appareils qui sont actifs.
• Si l'appareil actif est éteint, Connect 225 changera en mode d'attente et le téléviseur raccordé montrera le canal diffusé habituel.

Fonction d'enregistrement

Vous pouvez enregistrer toute source raccordée en utilisant le bouton SELECT. Raccordez simplement l'appareil d'enregistrement au VCROUT (11) et suivez les instructions normales du mode d'emploi.

Attention: si vous pouvez enregistrer un programme de votre set top box (digital) ou de leur antenne de réception satellite, ceux-ci doivent être placés sur le canal que vous pouvez enregistrer.

Vous pouvez aussi enregistrer l'appareil raccordé à INPUT 1 (10) alors que vous regardez un autre appareil en même temps. Pour cela :

1. Passez à INPUT 1 et commencez l'enregistrement.
2. Tournez le bouton INPUT 1 RECORD (5) à l'avant vers la position ON. Ceci bloquera l'enregistrement.
3. Vous pouvez maintenant désirer l'un des deux autres appareils sans déranger l'enregistrement de INPUT 1.

Pas d'image

1. Vérifiez que votre cable scart soit correctement raccordé à votre système et à Connect 225.
2. Vérifiez que votre cable scart soit correctement branché dans votre téléviseur depuis la sortie de Connect 225.
3. Vérifiez que vous ayez besoin du canal d'entrée adequat.
4. Vérifiez que votre téléviseur soit sur l'entrée vidéo adequate.
5. Vérifiez que votre téléviseur et Connect 225 soient allumés.

Pas de son

1. Contrôlez les câbles de raccordement.
2. Contrôlez le volume de votre téléviseur.
3. Contrôlez que le signal audio soit transmis par le câble utilisé (les câbles S-VIDEO ou les câbles SCART attachés en partie ne transmettent pas en audio).
4. Vérifiez que votre téléviseur et le système soient allumés.

L'image est très floue/ il y a une perturbation au second plan

1. Éteignez les appareils qui ne sont pas utilisés. Certains appareils ont un signal très puissant qui peut causer une perturbation.
2. Contrôlez la qualité des câbles utilisés.

Général

Exigences de la puissance : 9V - 12V 100mA

Consommation de puissance : 1W

Dimensions: 310 mm x 110 mm x 52 mm

Masse : 0,5Kg

Entrées / sorties

Entrées : 3 x Scart (RGB/S-VHS) (vidéo, stéréo audio).

1 x cinch A/V entrée parallèle pour émetteur video (video, stéreo audio).

Sorties : 1 x VCR OUT Scart (S-VHS) (video, stéréo reproduction). 1 x TV OUT Scart (RGB/S-VHS) (video, stéréo reproduction audio). 1 x cinch A/V sortie parallèle pour amplificateur audio, émetteur vidéo, modulateur, etc. (video, stéréo audio).

Accessoires: Alimentation AC/DC

Livre : Télécommande Piles

Mode d'emploi

Le modèle et les spécifications peuvent être changés sans préavis.

Vous pouvez raccorder un produit de la série GigaVideo de Marmitek au raccordement OUTPUT ou AUX de Connect 225 afin de transmettre le signal sans fil audio ou vidéo à travers toute la maison. Cela signifie que vous pouvez également transmettre le signal vers une télévision dans une autre pièce et regarder les signaux depuis chaque appareil raccordé à Connect 225.

Le canal inséré infrarouge de retour de la série GigaVideo signifie également que vous pouvez contrôler les appareils et Connect 225 de loin, même à travers parois et plafonds !

2. Contrôlez vos appareils connect 225 et a/v qui se trouvent hors de vue

Marmitek offre une variété de produits pour contrôler vos appareils dans un placard fermé ou depuis une autre pièce, aussi bien avec que sans fil.

Pour ces rallonges infrarouges, vous trouvez d'autres informations sur notre site: www.marmitek.com.

3. Audio et vidéo par câble coax

Les produits MegaVideo et MegaView de Marmitek vous donnent la possibilité d'ajouter le signal OUTPUT ou AUX de votre Connect 225 comme un canal additionnel vers votre cable coax. Vous pouvez regarder le signal de chaque appareil raccordé partout dans la maison où se trouve une rallonge coax. Le canal de return inséré infrarouge p. e. des modèles Megavideo55 et MegaView70 signifie également que vous pouvez contrôler les appareils et Connect 225 de loin, même à travers parois et plafonds!

4. Pas de télécommande additionnelle

Si vous voulez contrôler vos appareils depuis divers endroits ou utiliser une seule télécommande pour tous les appareils, vous pouvez utiliser Marmitek EasyControl 6, 8 ou Marmitek EasyTouch 35 pour apprendre les commandes de votre télécommande Connect 225. Ces télécommandes remplacent presque toutes les télécommandes que vous utilisez maintenant.

5. S-video vers adaptateur de composite video

Si les rallonges de sortie des appareils raccordés (par exemple un ordinateur portable) ne correspondent pas avec les rallonges d'entrée de votre Connect 225, dans beaucoup de cas Marmitek S-video vers l'adaptateur video composite peut être utilisé.

Pour les rallonges SCART entrée/sorting, beaucoup d'adaptateurs SCART sont en vente.

Vous trouvez d'autres informations sur notre site: www.marmitek.com

Informations environnementales pour les clients de l'union européenne

La directive européenne 2002/96/CE exige que l'équipement sur lequel est apposé ce symbole sur le produit et/ou son emballage ne soit pas jeté avec les autres ordures ménagères. Ce symbole indique que le produit doit être éliminé dans un circuit distinct de celui pour les déchets des ménages. Il est de votre responsabilité

de jeter ce matériel ainsi que tout autre matériel électrique ou électronique par les moyens de collecte indiqués par le gouvernement et les pouvoirs publics des collectivités territoriales. L'élimination et le recyclage en bonne et due forme ont pour but de lutter contre l'impact néfaste potentiel de ce type de produits sur l'environnement et la santé publique. Pour plus d'informations sur le mode d'élimination de votre ancien équipement, veuillez prendre contact avec les pouvoirs publics locaux, le service de traitement des déchets, ou l'endroit où vous avez acheté le produit.
