SAFETYWARNINGS

• Om kortsluiting te voorkomen, dient dit product uitsluitend binnenshuis gebruikt te worden, en alleen in droge ruimten. Stel de componenten Niet bloot aan regen of vocht. Niet naast of vlakbij een bad, zwembad, etc. gebruiken.
• Stel de componenten van uw systemeiet bloot aan extreem hoge temperaturen of sterke lichtbronnen.
• Bij oneigenlijk gebruik, zich aangebrachte veranderingen of reparacies,kommen alle garantiebepalingen te verrallen. Marmitek aanvaardt geen productaansprakelijkheid bij onjuist gebruik van het product of door gebruik anders dan waaroor het product is bestemd. Marmitek aanvaardt geen aansprakelijkheid voor volgschade anders dan de wettelijkke productaansprakelijkheid.
• Dit product is geen spelelgoed. Buiten bereik van kinderen houden.
• Het product nooit openmaken (m.u.v. het batterijvakje): de apparatuur kan onderden bevatten waarop levensgevaarlijke spanning staat. Laat reparatie of service alleen over aan deskundig personeel.
• Houd batterijen buiten bereik van kinderen. Lever batterijen in als Klein chemisch afval. Gebruik nooit oude en neue batterijen of verschillende typen batterijen door elkaar. Verwijder de batterijen wonneer u het system langere vrijd Niet gebruikt. Let bij het inleggen van de batterijen op de polariteit (+/-): verkeerd inlegen kan explosiegevaar opleveren.
• Sluit de voedingsadapter pas op het Lichtnet aan nadat u hebte gecontrolledeerd of de netspanning overeenkomt met de waarde die op de typeplaatjes is aangegeven. Sluit een voedingsadapter nooit aan wanner deze beschadigd is. Neem in dat geval contact op met uw leverancier.

INTRODUCTIE

Bedankt voor de aankoop van deze Marmitek Connect 225. Marmitek producten worden met de grootst möglichke zorgvuldigheid gemaakt en+zijn van hoge kwaliteit. Leest u deze gebruiksaanwijzing aandachtig door en volg de instructies.

TOEBEHOREN

Controleer na het uitpakken van de doos of de volgende onderdelen aanwezig zijn.

1x Voedingsadapter

1x Afstandbediening (incl. batterij)

1x Gebruiksaanwijzing Nederlands

VOORKANT EN ACHTERKANT

De Connect 225 beschicht in totaal over 3 ingangen. Ingang 2 heeft een parallelle AUX ingang welke hetzelfde is als de SCART ingang.

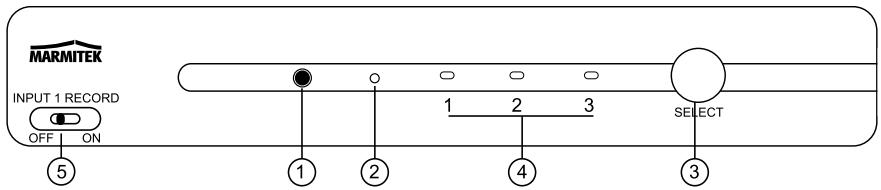

1. Sensor afstandsbediening;
   Dit is de sensor voor de signalen van de draadloze afstandsbediening;
2. Stand-by AAN LED
3. Ingang SELECT knop
4. Indicator voor gekozen ingang of stand-by.
5. Ingang 1 REC knop; Beveiligde REC functie op ingang 1;

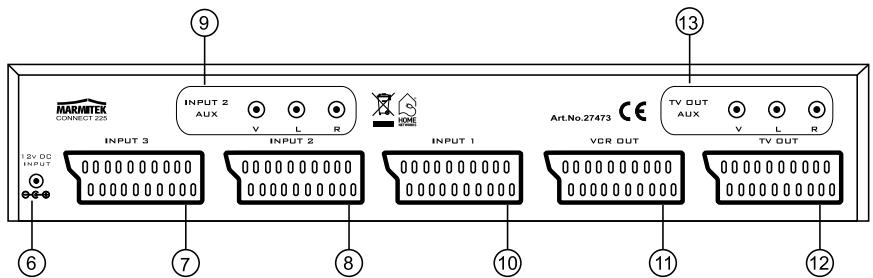

6. 9-12V DC ingang; Sluit de voeding aan op de Connect 225.
7. SCART ingang 3 Sluit de SCART plug van het apparaat aan op de Connect 225;
8. SCART Ingang 2 Sluit de SCART plug van het apparatus aan op de Connect 225;
9. Tulp ingang 2 Sluit de tulp plug van het apparaat aan op de Connect 225, is hetzelfde als SCART ingang 2;
10. SCART ingang 1 Sluit de SCART plug van het apparaat aan op de Connect 225;

11. VCR OUT Sluit de SCART plug van het opname apparaat (VCR, DVR) aan op de Connect 225;

12. TV OUT

Sluit de SCART plug van de TV aan op de Connect 225;

1. TV OUT AUX

Sluit de tulp pluggen van het extra apparaat (audiosystem, videozender, modulator) aan op de Connect 225;

FUNCTIES VAN DE AFSTANDSBEDIERING

U kunt elk willekeurig ingangskanaal kiezen door de numerieke toets op de afstandsbediening te gebruiken.

De" knop bevindt zich op de afstandsbediening en men kan hiermee de Connect 225 in de STANDBY stand zetten.

INSTELLINGSINSTRUCTIES

Het aansluiten van de AC voeding

1. Sluit de plug van de AC voedingsadapter aan op de 12V DC INPUT aan dechyzerijde van de Connect 225 (6).
2. Sluit de AC voedingsadapter aan op een geschikt stopcontact.

BELANGRIJK:

De voedingsadapter要去 van het juiste type zijn. Gebruik geen andere voedingsadapter dan aangegeven.

Plaatsen van de batterij

Trek het plastic stripje uit het batterijvakje om de batterij actief te maken.

SYSTEMEMAANSLUITINGEN

Aansluiten via een SCART, composiet video en audio

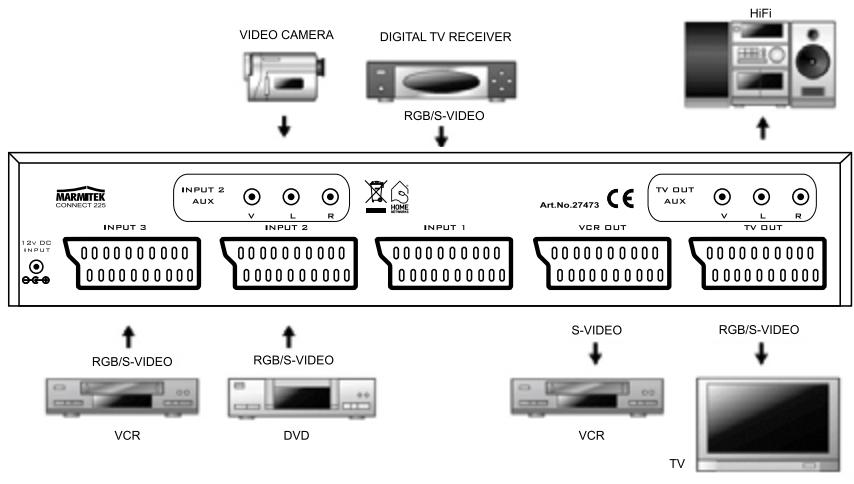

Sluit de componenten op elkaar aan zoals getoond in het onderstaande schema. Raadpleeg de betreffende handleiding voor de bijbehorende instructies.

RECOMMENDED CONNECTIONS

Direct op een TV aansluiten

1. Sluit de SCART kabel aan op de betreffende ingang van de TV.
2. Sluit de andere kant van de SCART kabel aan op de Connect 225 SCART TV OUT (12).
3. Sluit de DVD speler, VCR, satellitontvanger, spelconsole etc. aan op 1 van de 3 SCART inputs (7, 8, 10) op de achterkant van de eenheid.
4. Sluit het audio/home theater system aan op de aansluiting TV OUT AUX (13)
5. Sluit een opname apparaat (VCR, PVR, DVD recorder etc) aan op de VCR OUT (11)

		OUTPUT
		COMPOSIET	S-VIDEO	COMPONENT/RGB
INPUT	COMPOSIET	JA	JA	NEE
	S-VIDEO	JA	JA	NEE
	COMPONENT/RGB	JA	JA	JA (Alleen op TV OUT)

Opmerking:

1. Om möglichke problemen te voorkomen dient de voedingsstekker algtd losgekoppeld te worden van de Connect 225 voordat de kabels worden aangesloten of losgekoppeld.
2. Bij het aansluiten van de kabels dienen de pluggen algtd correct in de aansluitingen te worden gestoken. Niet ver genoeg insteken van de plug kan resulteren in het uitblijven van geluid of in ruis.

Voeding in stand-by

Een kleine hoeveelheid stroom worden gebruikt om het geheugen en de sensor voor de afstandsbediening te voeden. Dit noem men de stand-by modus.

Opmerking: Bovengenoemde aansluitingen dieren slechts ter voorbeeld. leder waarvoorn geschikt apparaat kan op de ingangskanalen worden aangesloten.

SNEL STARTEN

Selecteren van apparaten: Druk de SELECT knop in (3).

Druk eenvoudig herhaaldelijk op de SELECT knop tot het gewenste ingangskanaal geselecteerd is (volgorde: stand-by, 1, 2, 3, stand-by etc.) of druk het gewenste kanaal in op uw afstandsbediening.

De Connect 225 kan automatisch maar het ingangskanaal van een actief apparaat schakelen. De ontvangende TV aangesloten op TV OUT (12) zal ook automatisch schakelen maar de juiste beeldverhouding (4:3 of 16:9) wonneer dit möglichk is op de aangesloten TV.

• Deze functie werkkt alleen wonneer alle apparaten rechtstreeks zicha aangesloten met SCART kabels.
• Het is noodzakelijk dat alle andere aangesloten A/V apparaten dan zich uitgeschakeld (niet actief).
• Het audio signal is ook beschikbaar als het is aangesloten op TV OUT AUX (13).
• De LED's op de Voorkant (4) gehen aan of het apparaat actief is.
• Wanner het actieve apparaat wordt uitgeschakeld za de Connect 225 maar de stand-by modus schakelen en de aangesloten TV za nu het gewoonlijk uitgezonden kanaal tonen.

Opname functie

Er kan opgenomen worden van elke aangesloten bron met behulp van de SELECT knop. Sluit eenvoudig uw opname apparatuur aan op VCR OUT (11) en volg de normale instructies van de handleiding van uw apparaat.

Opmerking: wanner u een programma wilt opnemen van uw (digitale) set top box of satellietontvanger, dient deze ingesteld te zich op het kanaal dat u wilt opnemen.

U(Int) 1 (10) terwijl u tegelijkertijd kijknt maar een ander apparaat. Om dit te doeen:

1. SchakelaarINPUT1enbeginmetopnemen
2. Zet de INGANG 1 RECORD schakelaar (5) aan de voorkant in de ON positie. Dit zal de opname vergrendelen.
3. U=knt nu 1 van de 2 andere apparaten kiezen zonder de opname van INPUT 1 te hinderen.

1. Controller of de SCART kabel correct is aangesloten op uw systemd en op de Connect 225.
2. Controller of de SCART babel correct is aangesloten op uw TV vanaf de Connect 225 OUTPUT.
3. Controller of u het juiste ingangskanaal heeft gekozen.
4. Controller of uw TV is afgestemd op de correcte video ingang.
5. Controller of uw TV en de Connect 225 aan staan.

Geen geluid

1. Controller de aansluitkabels.
2. Controller de volume instilling van de TV.
3. Controller of het audiosignal worden verzonden via de gebruikte kabel (S-VIDEO kabels of deels bedrade SCART kabels verzenden geen audio).
4. Controller of uw TV en systeem aan staan.

Het beeld is korreling/er is storing op de hintergrund

1. Zet de apparatuur die nicht gebrukt wordenuit. Sommige apparaten given een zeer sterk signaledaf wat storingen kanveroorzaken.
2. Controller de kwaliteit van de gebruekte kabels.

TECHNISCHE GEGEVENS

Algemeen

1x tulp A/V parallelle ingang voor videocamera (video, stereo audio).

Uitgangen:

1x VCR UIT SCART (S-VHS) (video, stereo audio).
1x TV UIT SCART (RGB/S-VHS) (video, stereo audio).
1x tulp A/V parallelle uitgang voor audio versterker, videozender, modulator, etc (video, stereo audio).

Toebehoren:

Voedingsadapter

Bijgeleverd:

Afstandsbediening

Gebruikershandleiding

Ontwerp en specificaties können aangepast worden zonder kennisgeving vooraf

EXTRA OPTIES

1. Draadloos audio en video

Productenuit de Marmitek GigaVideo série können op de OUTPUT of op de AUX connectie van de Connect 225 aangesloten worden om het audio en het video signala draadloos door het hele huis te verzenden. Het signal kan dus ook maar een TV die in een andere kamer staat verzonden worden, en u kunt het op elk apparaat dat op de Connect 225 aangesloten is bekijken.

Met het ingebouwde infrarood retourkanaal van de GigaVideo série kurz u bovendien de apparatuur en de Connect 225 op afstand bedieren, zichs door muren en plafonds!

2. De Connect 225 en uw A/V apparatuur bedieren, ook wanner deze uit het zich staan.

Marmitek bildet een verscheidenheit aan producten aan die het u möglichk makeu uw apparatuur ook te bedieren wanner deze zich in een gesloten kast of zelfs in een andere kamer bevindt. Dit kan met of zonder kabels.

Meer informatatie over deze zogenoemde infrarood verlengers kunt u vinden op: www.marmitek.com.

3. Audio en video via de coax

De Marmitek MegaVideo en MegaView producten makeh het mogelijk om het OUTPUT of het AUX signal van de Connect 225 als extra kanaal aan uw coax kabel toe te voegen. U kunt het signal dan op elk aangesloten apparaat overal in huis waar een coax aansluiting beschikbaar is, bekijken. Met het ingebouwde infrarood retourkanaal van bv. de Megavideo55 en MegaView70 kunt u uw apparatuur en de Connect 225 op afstand bedieren, zichs door muren en plafonds!

4. Geen extra afstandsbediening

Wonneer u uw apparatuur graag vanuit verschillende plekken in huis wilt bedieren, of wonneer u slechts een enkele afstandsbediening voor alle apparaten wilt gebruiken, kutu met behulp van de Marmitek EasyControl 6, 8 of de Marmitek EasyTouch 35 de bevelen op uw Connect 225 afstandsbediening leren. Deze afstandsbedieningen konnen bijna alle afstandsbedieningen verrangen die u nu gebruikt.

5. S-videoaar compositivedivideadapter

Wonneer de uitgaande connecties van de aangesloten apparatuur (b.v. laptop) Niet met de connecties van de Connect 225 corresponderen, kan in vele geallen de Marmitek S-video to composite video adapter een oplossing bieden.

Voor de SCART INGANG/UITGANG connectoren zijn een aantal verschillende SCART convertoren verkrijgbaar.

Meer informatatie vindt u op once website: www.marmitek.com
