MANUALE UTENTE CONNECT 225 MARMITEK

PRECAUZIONI DI SICUREZZA

• Per evitare il pericolo di cortocircuito utilizzato quello prodotto esclusivamente al coperto e in luoghi asciutti. Non esporre i componenti di quello prodotto a pioggia o umidità. Non utilizzato vicino alla vasca da bagno, piscina, ecc.
• Non esporre i componenti delsystema a temperatureccessivamente alte o a fonti intense di luce.
• In caso di utilizzo scorretto, di riparazioni o modifiche apporte personalmente decade qualsiasi garanzia. Marmitek declina agli responsabilità per i dati derivanti da un utilizzo non appropriato del prodotto o da utilizzo diverso da quello per cui il prodotto è stato creato. Marmitek declina agli responsabilità per anni consequencesi ad eccezione della responsabilità civile sui prodotti.
• Questo prodotto non è un giocattolo: tenerlo lontano alla portata dei bambini.
• Non après mai il prodotto (vano batteria escluso): L'apparecchio può contener componenti la cui tensione è extremamente pericolosa. Lasciarefare riparazioni o modifiche esclusivamente a personale esperto.
• Batterie: conservare le batterie fuori alla portata dei bambini. Consegnare le batterie agli apposti centri per lo smaltimento. Non utilizzato mai in combinazione batterie nuove e vecchie o di tipo diverso. Togliere le batterie quando l'apparecchio non viene utilizzato per un lungo periodo di tempo. Inserire correttamente le batterie prestando attenzione alla polarità (+/ -:): un errato positioningamento delle batterie può provocare una esplosione.
• Collegare l'alimentatore alla presa di corrente solamente dopo ave controllato che la tensione della rete elettrica corrisponda alleindicazioni riportate sulla targhetta. Nonutilizzare mai un alimentatore danneggiato. In tal caso rivolgersi al proprio rivenditore.

INTRODUZIONE

Vi ringraziamo per aver comprato il Marmitek Connect 225. I prodotti Marmitek sono stati fatti con la massima attenzione e sono di alta qualità. Vi preghiamo di leggere attentamente lo dato manuale e di seguire tutte le istruzioni.

ACCESSORI

Dopo il disimballaggio, assicurarsi che tutti i seguenti accessori siano forniti.

1x Adattatore di alimentazione

1x Telecomando (Batterie CR2025 incluse)

1x Manuale d'istruzioni Italiano

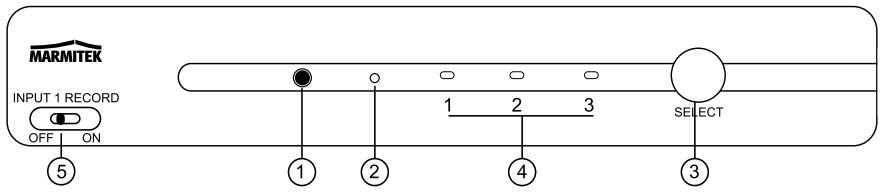

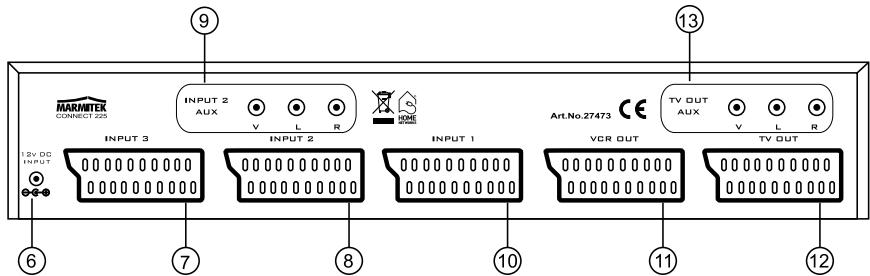

VISTA FRONTALE E VISTA DAL RETRO

L'unità Connect 225 dispone di sei canali di ingresso. Ingresso 2 ha un ingresso parallelo AUX che equivale l'ingresso Scart.

1. Sensore per telecomando;
   Questo è il sensore per i segnali del telecomando alla fili;
2. LED del Standby ON (acesso)
3. Tasto SELECT (selezione) ingresso
4. Indicatore ingresso scelto o standby.
5. Tasto ingresso 1 REC; Funzione REC (registratione) all'ingresso 1;
6. Ingresso 9-12V c.c.; Per collegare l'alimentatore all'unità.
7. Ingresso 3 Scart Per collegare il connettore Scart jack del dispositivo all'unità;
8. Ingresso 2 Scart Per collegare il connettore Scart jack del dispositivo all'unità.
9. Ingresso 2 Cinch
   Per collegare il connettore Cinch jack del dispositivo all'unità, equivale l'ingresso 2 Scart;
10. Ingresso 1 Scart Per collegare il connettore Scart jack del dispositivo all'unità.

11. VCR OUT Per collegare il connettore Scart jack del dispositivo di registrazione (VCR, DVR) all'unità;

12. TV OUT

Per collegare il connettore Scart jack della TV all'unità;

1. TV OUT AUX

Per collegare i connettori Cinch jack dei dispositivi aesiliari (systema audio, trasmittente video, modulatore) all'unità;

FUNZIONALITA TELECOMANDO

Si più scegliere agli canale di ingressore tramite il tasto numerico sull'unità di telecomando.

Il tasto "D" si trovava sull'unità di telecomando con cui si può regolare il Connect 225 nel modo Standby.

ISTRUZIONI DI IMPOSTAZIONE

Collegamento dell'alimentatore c.a.

1. Collegare il connettore dell'adattatore c.a. all'ingresso 12V c.c. che si trovav sul pannello posteriore del Connect 225 (6).
2. Collegare l'alimentatore c.a. ad un'appropriata presa a muro.

IMPORTANT:

L'alimentatore deve essere del tipo corretto. Non usare un altre tipo di alimentatore di quelloindicato.

Installazione della batteria

Per attivare la batteria, strappare la striscia di plastica dall'alloggiamento della batteria.

COLLEGAMENTI SISTEMA

Collegamento tramite Scart, Composite video e Audio

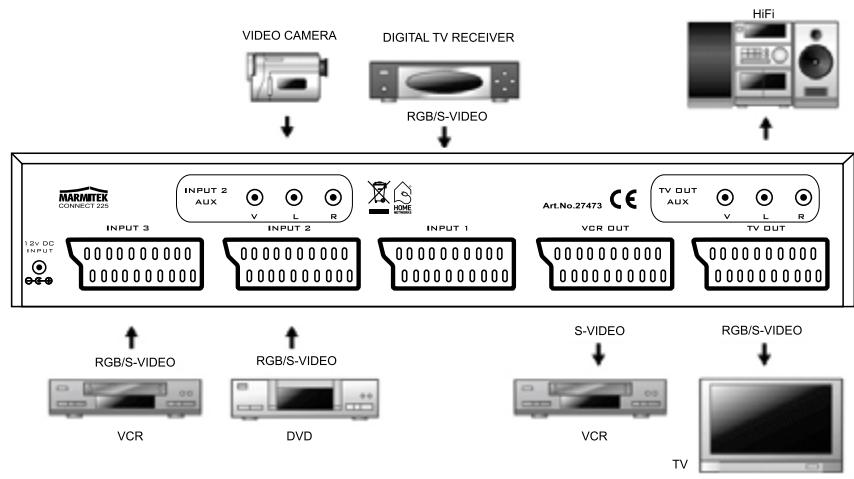

Collegare come indicate nel schema qui sotto. Durante il collegamento ai relativi dispositivi, vedere il relativo manuale di istruzioni.

RECOMMENDED CONNECTIONS

Collegamento diretto a una TV

1. Inserire il cavo scart nel corrispondente ingresso sulla vostra TV.
2. Inserire l'altro lato del cavo Scart nell'uscita scart TV OUT (12) del Connect 225.
3. Inserire il vostrolettore DVD, VCR, ricevitore satellitate e console videogiochi, ecc. in uno dei 3 ingressi scart (7, 8, 10) sul lato posteriore dell'unità.
4. Collegare il vostro sistema Home Theatre al TV OUT AUX (13).
5. Collegare un dispositivo di registrazione (VCR, videoregistratore portatile, registratore DVD, ecc.) al VCR OUT (11).

		USCITA
		COMPOSITE	S-VIDEO	COMPONENT/RGB
INGRESSO	COMPOSITE	SI	SI	NO
	S-VIDEO	SI	SI	NO
	COMPONENT/RGB	SI	SI	SI (TV OUT AUX)

Nota:

1. Per prevenir qualsiasi problema, sempre scollegare il connettore di alimentazione del Connect 225 prima del collegamento o scollegamento dei cavi.
2. Esegundo i collegamenti, sempre insere correttamente i connettori a pin nei connettori jack.

Un inserimento insufficiente potrebbe provocare problemi di mancanza di suono o generare rumori.

Alimentatore in standby

Una quantità ridotta di tensione è usata per alimentare la memoria e il sensore per il telecomando. Questo è il modo di standby.

Note: I collegamenti dei dispositivi summenzionati valgono solo da riferimento. Qualiasi dispositivo adatto più essere collegato ai canali di ingresso.

AVVIO RAPIDO

Selezione di dispositivi:

Premere il tasting SELECT (3).

Premere solo il tasto SELECT finché avete raggiunto il canale di ingresso desiderato (ordine: Standby, 1, 2, 3, Standby ecc) o premere il canale desiderato sul vostro telecomando.

Cambiamento automatico:

Il Connect 225 puòambiare automaticamente al canale di ingresso di un dispositivo attivo. Il TV riceveunte collegato al TV OUT (12) cambieraanche automaticamente all'imagine giusta (4:3 o 16:9),se applicabile all TV collegato.

• Questa funzionalità funziona solo se tutti i dispositivi sono direttamente collegati tramite cavi SCART.
• É richiesto che tutti gli altri dispositivi A/V collegati siano disinseriti (non attivi).
  Il segnale audio sare ancche disponibile se collegato al TV OUT AUX (13).
• I LED sulla parte anteriore (4) indicheranno gli attivi dispositivi.
• Se il disposativo attivo è disinserito, il Connect 225 cambiera al modo Standby e il TV collegato fa vedere il solito canale trasmesso.

Funzione di registrazione

É possible registrarangi fonte collegata tramite il tasto SELECT. Si deve soltanto collegare il vosto dispositivo di registrazione al VCR OUT (11) e seguire le istruzioni normali nel manuale del vosto dispositivo.

Attenzione: se volete registre un programma dal vostro settop box (digitale) o dal ricevitore satellitare, questi devono essere regolati sul canale che si vuole registre.

Si èanche in grado di registrar il dispositivo collegato all'INPUT 1 (10), quando si sta guardando un'alto dispositivo dello stesso tempo. Per farecision:

1. Cambiare all'INPUT 1 e avviare la registrazione.
2. Regolare l'interruttore INPUT 1 RECORD (5), sulla parte anteriore, nella posizione ON. In tal modo è assicurata la registrazione.
3. Ora si più selezionare uno degli altri due dispositivi, alla disturbare la registrazione di INPUT 1.

DOMANDE FREQUENTI

Manca l'imagine

1. Controllare se il cavo scart è stato correttamente collegato al loro sistema e al Connect 225.
2. Controllare se il cavo scart è stato correttamente collegato al vostro TV dall'uscita del Connect 225.
3. Controllare se è stato scelto il canale di ingresso appropriato.
4. Controllare se il vostro TV è stato collegato al ingresso video appropriato.
5. Controllare se il vostro TV e il Connect 225 sono accesi.

Manca il suono

1. Controllare i cavi di collegamento.
2. Controllare l'impostazione di volume del TV.
3. Controllare se il segnale audio è trasmesso tramite il cavo usato (cavi S-VIDEO o cavi Scart parzialmente a pin non trasmettono audio).
4. Controllare se il vostro TV e ilsystema sono accesi.

L'imagine è molto granulosa/c'è interferenza di fondo

1. Spagnere gli appearecchi che non sono usati. Talvolta gli appearecchi trasmettono un segnale molto forte che può causare l'interferenza.
2. Controllare la qualità del cavo usato.

DATI TECHNICI

Dati generali

Richieste per l'alimentazione: 9V-12V 100mA

Consumo di alimentazione: 1W

Dimensioni (LxPxA): 310mm x 110mm x 52mm

Massa: 0,5Kg

Ingressi/Uscite

Ingressi: 3x Scart (RGB/S-VHS) (video, stereo audio).

1x Cinch A/V ingresso parallelo per videocamera (video, stereo audio).

Uscite: 1x Scart VCR OUT (S-VHS) (video, stereo audio). 1x Scart TV OUT (RGB/S-VHS) (video, stereo audio). 1x Cinch A/V uscita parallela per amplificatore audio, trasmettiore video, modulatore, ecc. (video, stereo audio).

Accessor: Alimentatore c.a./c.c.
Forniti in dotazione: Telecomando Istruzioni per l'uso

Disegno e specificazioni sono soggetti a cambiamenti alla preavviso.

OPZIONI ADDIZIONALI

1. Audio e videoswana fili

Si può collegare un prodotto della series Marmitek GigaVideo all'uscita o al collegamento AUX del Connect 225 per trasmettere il segnale audio e video senza fili atraverso tutte la casa. Questo significica che si puòanche trasmettere il segnale a un TV in un'altra stanza e guardare i segnali da agli dispositivo collegato al Connect 225.

Il canale di ritorno a infrarioso incorpore dellaserie GigaVideo significataanche che si cui controllare a distanza gli appearecchi e il Connect 225, perfinoattraverso pareti e soffitti!

2. Controllare il vostro Connect 225 e gli appearecchi AV fuori la vista.

Marmitek offre una gamma di prodotti per controllare i vosri appearecchi in un armadio chiuso o da un'altra stanza, sia con che alla fili.

Per ulteriori informazioni su queste cosiddette estensioni a infrarosso, visitare: www.marmitek.com.

3. Audio e video via cavo coassiale

I prodotti Marmitek MegaVideo o MegaView danno la possibilità di aggiungere il segnale di uscita o AUX del vostro Connect 225 come un canale extra al vostro cavo coassiale. Si può guardare il segnale da agli dispositivo collegato, dappertutto nella casa dove c'è un collegamento coassiale. Il canale di ritorno a infrarioso incorporado del modelli MegaVideo55 o MegaView70 significaanche che si può controllare a distanza gli appearecchi e il Connect 225, perfinoattraverso pareti e soffitti!

4. Senza telecomando addizionale

Quando si vuole controllare i vostri dispositivi da vari luoghi o usare un solo telecomando per tutti i dispositivi, si può useare il Marmitek EasyControl 6, 8 o il Marmitek EasyTouch 35 per venire a sapere i comandi del telecomando del vostro Connect 225. Questi telecomandi possono sostituire quasi tutti i comandi che si usano ora.

5. Adattatore S-video a composite video

Se i collegamenti di uscita dei dispositivi collegati (p.e. un portatile) non corrispondono ai collegamenti di ingresso del vosto Connect 225, in molti casi è possibile usare l'adattatore S-video a Composite Video di Marmitek.

Per i connettori scart ingresso/uscita, sono disponibili vari convertitori scart.

Per ulteriori informazioni si può visitare il nostro site: www.marmitek.com.
