MANUALE UTENTE CONNECT 236 MARMITEK

PRECAUZIONI DI SICUREZZA

• Per evitare il pericolo di cortocircuito utilizzato quello prodotto esclusivamente al coperto e in luoghi asciutti. Non esporre i componenti di quello prodotto a pioggia o umidità. Non utilizzato vicino alla vasca da bagno, piscina, ecc.
• Non esporre i componenti delsystema a temperatureccessivamente alte o a fonti intense di luce.
• In caso di utilizzo scorretto, di riparazioni o modifiche apportate personalmente decade qualiasi garanzia. Marmitek declina agli responsabilità per i dati derivanti da un utilizzo non appropriato del prodotto o da utilizzo diverso da quello per cui il prodotto è stato创建工作. Marmitek declina gli responsabilità per anni consequencesi ad eccezione della responsabilità civile sui prodotti.
• Questo prodotto non è un giocattolo: tenerlo lontano alla portata dei bambini.
• Non après mai il prodotto (vano batteria escluso): L'apparechchio può contener componenti la cui tensione è estremamente pericolosa. Lasciarefare riparazioni o modifiche esclusivamente a personale esperto.
• Batterie: conservare le batterie fuori alla portata dei bambini. Consegnare le batterie agli apposti centri per lo smaltimento. Non utilizzato mai in combinazione batterie nuove e vecchie o di tipo diverso. Togliere le batterie quando l'apparecchio non viene utilizzato per un lungo periodo di tempo. Inserire correttamente le batterie prestando attenzione alla polarità (+/ -): un errato posizionamento delle batterie può provocare una esplosione.
• Collegare l'alimentatore alla presa di corrente solamente dopo ave controlloto che la tensione della rete elettrica corrisponda alleindicazioni riportate sulla targhetto. Non utilizzare mai un alimentatore danneggiato. In tal caso rivolgersi al proprio rivenditore.

Introduzione

Vi ringraziamo per aver comprato il Marmitek Connect 236. I prodotti Marmitek sono stati fatti con la massima attenzione e sono di alta qualità. Vi preghiamo di leggere attendamente questo manuale e di seguire tutte le istruzioni.

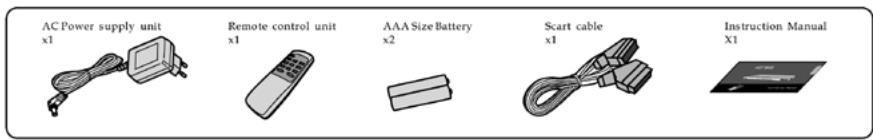

Accessori

Dopo il disimballaggio assicurarsi che, accanto al commuttore scart, tutti gli accessori segunti siano forniti.

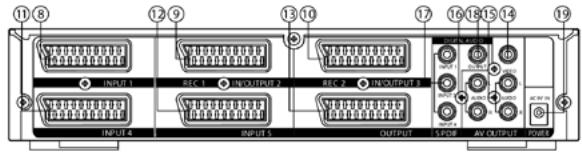

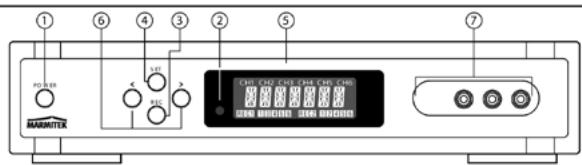

Vista frontale e vista dal retro

L'unità Connect 236 dispone di sei canali di ingressso. Ingresso 6 si trovava sul pannello anteriore e gli ingressi 1 - 5 si trovano sul pannello posteriori.

1. Interruttore di alimentazione

Premere l'interruttore per accendere o spagnere l'unità;

1. Sensore per telecomando

Questo è il sensore per i segnali del telecomando alla fili;

1. Tasto REC

Per cancellare la funzione di registrazione;

1. Tasto SET

Per confermare le impostazioni modificate;

1. Display LCD

Per visualizzare lo stato del dispositorio;

1. Tasto < />

Per cancellare l'ingresso 1-6 (o programmare le vosre impostazioni)

1. Ingresso 6 (connettori jack ingresso video esterno)

Per collegare i connettori jack dell'apparecchio video e audio all'unità;

1. Ingresso scart 1

Per collegare il connettore scart jack del dispositivo all'unità;

1. Ingresso/uscita scart 2

Per collegare il connettore scart jack del dispositivo all'unità;

1. Ingresso/uscita scart 3

Per collegare il connettore scart jack del dispositivo all'unità;

1. Ingrasso scart 4

Per collegare il connettore scart jack del dispositivo all'unità;

1. Ingrasso scart 5

Per collegare il connettore scart jack del dispositivo all'unità;

1. Uscita scart

Per collegare il connettore jack scart del dispositivo all'unità;

1. Uscita video Per collegare i connettori jack video del dispositivo all'unità;
2. Uscita audio 1 Per collegare il connettore jack audio del dispositivo all'unità;
3. Uscita audio 2 Per collegare il connettore jack audio del dispositivo all'unità;
4. Ingresso coassiale 1,3,4 (audio digitale) Per collegare il connettore jack coassiale del dispositivo all'unità;
5. Uscita coassiale (audio digitale) Per collegare il connettore jack coassiale del dispositivo all'unità;
6. Alimentazione Per collegare l'alimentatore all'unità.

Nome e funzioni

Display LCD e telecomando

Si più scegliere agli canale di ingresso usingo il tasto numero sul telecomando.

Il tasto" ^ si trova sul telecomando con cui si può accendere e specnere il 236.

1. Interruttore di alimentazione Premere l'interrottore per accendere o spagnere l'unità.
2. Tasto SET Per confermare durante l'uso delle funzioni NAME e REC.
3. Tasto REC Per cancellare la funzione di registrazione.
4. Tasto CH1-CH6 Per selezionare direttamente i canali CH1-CH6.
5. Tasti < / > Perambiare tra gli ingressi 1-6.

1. Indicatore ingresso CH1 - CH6.
2. Multidisplay, visualizzato il nome del dispositivo scelto.
3. Stato REC 1.
4. Stato REC 2.

Canale 1

Nome del dispositivo èlettore DVD.

REC 1 (Ch2) Bloccando con Ch5

REC 2 (Ch3) Bloccando con Ch4

Attualmente guardando il canale 1

Istruzioni per l'installazione

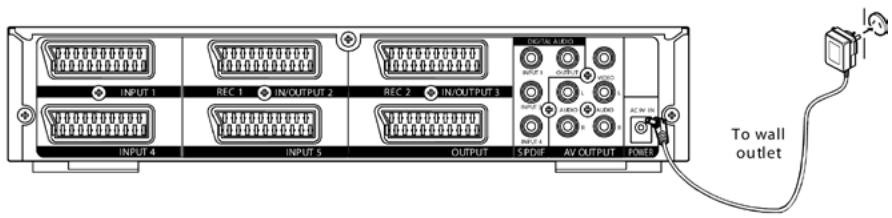

Collegare l'alimentatore CA

Collegare come indicato nel schema qui除去.

Collegare l'alimentatore CA

1. Collegare il connettore dell'alimentatore CA al CA9V IN che si trovava sul pannello posteriore del Connect 236.
2. Collegare l'alimentatore CA ad un'appropriata presa a muro.

IMPORTANT: l'alimentatore deve essere del tipo corretto. Non usare un altre tipo di alimentatore di quelloindicato.

Installazione della batteria

1. Apririle coperchio della batteria Spingereapririle coperchio della batteria.
2. Inserire la batteria Inserire due batterie formato AAA, osservare la polarità corretta.
3. Chiudere il coperchio Chiudere il coperchio della batteria finché si sentirà un rumore simile ad un clic.

Collegamentichestra

Nota:

1. Per prevenire qualsiasi problema, sempre scollegare il connettore di alimentazione o disattivare l'interruttore di alimentazione del Connect 236 prima del collegamento o scollegamento dei cavi.
2. Sempre inserire correttamente i connettori a poli nei connettori jack durante il collegamento dei cavi.

Un inserimento insufficiente potrebbe provocare problemi di mancanza di suono o generare rumori.

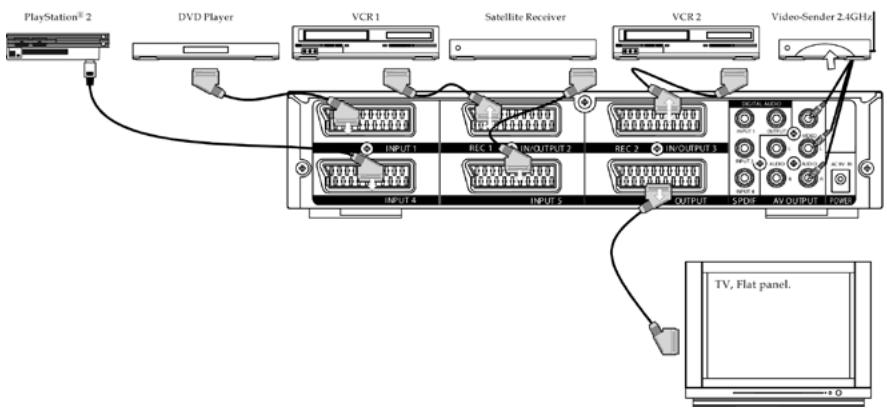

Collegamento tramite Scart, Composite video e Audio

Collegare come indicate nel schema seguente. Per il collegamento dei relativi dispositivi, vedere il relativo manuale di istruzioni.

Collegamento diretto a un TV

1. Inserire il cavo scart nel corrispondente ingresso sul vostro TV.
2. Inserire l'altro lato del cavo scart nell'uscita scart del Connect 236.
3. Inserire il vostrolettore DVD, VCR, ricevitore satellitare e console videogiochi, ecc. in uno dei 5 ingressi scart sul lato posteriore dell'unità.

		USCITA
		SCART (RGB)	SCART (COMPOSITE VIDEO)	COMPOSITE VIDEO
INGRESSO	SCART (RGB)	SI	SI	SI
	SCART (COMPOSITE VIDEO)	NO	SI	SI
	COMPOSITE VIDEO (Ch6)	NO	SI	SI

AVVIO RAPIDO

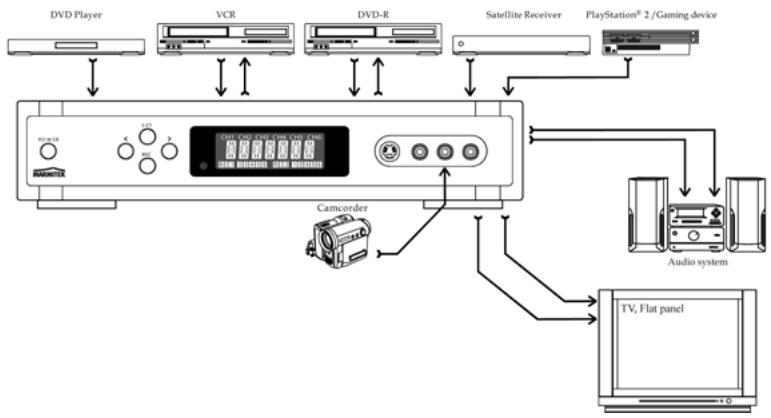

Esempio di una configurazione tipica

Il Connect 236 è stato sviluppato per collegare fino a sei separati apparetti AV e per inviare il loro segnale audio/video al TV/HiFi. Ogni apparetchio può essere selezionato separatamente l'uno dall'alto. Dopio il collegamento di un apparetchio, non è necessario rimuovere i cavi quando si selezione un ingressso.

1. Premere l'interruttore di alimentazione (On)

La luce di fondo dell'LCD comparirà lentamente e l'unità Connect 236 entra nel modo di funzionamento.

Premere di nuovo il tasto e la luce di fondo dell'LCD scomparirà lentamente e l'unità 236 si spegnerà.

2. Premere il tasting < 0> per selezionare un canale

L'LCD visualizza CH1,CH2,CH3,CH4,CH5 o CH6.

Interruttore di alimentazione standby

Una piccola quantità dell'alimentazione è usata per sostenere la memoria e la funzione sensore del telecomando quando l'alimentazione è stata scollegata. Questo è il modo di standby. L'alimentazione può essere collegata/scollegatatramite il telecomando.

Nota: I collegamenti dei dispositivi summenzionati valgono solo da riferimento. Qualsiasi dispositivo adatto più essere collegato ai canali di ingressso.

Programmazione del canale di ingresso

Per un'identificazione facile dell'apparecchio AV collegato al Connect 236, è possibile dare un nome a agli dei sei ingressii sul display del canale di ingressso.

Premere e mantenere premuto durante 2 secondi il tasto "SET", ora "CH1" sullLCD comincera a lampeggiare.

Premere il tasto "<" o ">per selezionare il canale di ingresso desiderato (1-6).

Premere il tasto "SET", ora lampeggerà "------".

Premere il tasto "<" o ">", lLCD visualizzerà il primo nome disponibile: "DVD_1".

Premere il tasto "<" o "> per scorrere tutti i nomi disponibili. Quando il nome desiderato è visualizzato, premere il tasto "SET". Il nome sare memorizzato.

Nomi disponibili:

1. Ripetere la procedura di sopra agli volta quando si vuole dare un nome nuovo.
2. Durante l'impostazione, il modo ritornerà alla fase precedente quando non sono introdotti dei dati durante 10 secondi.
3. Se si vuole eliminare i nomi sul Connect 236, premere e mantenere premuto durante 5 secondi i tasti < e > sul Connect 236, ora tutti i nomi programmati saranno eliminati.
4. Si puòanche usare il telecomando per dare un nome nuovo.

Prima di impostare la funzione di registrazione

Lo scambio multifunzionale tra appearecchi AV è possibile grazie ai 5 terminali di ingresso ed ai 2 terminali di ingresso/uscita, che abilitano:

• La funzione di bloccaggio che previene lo scambio erroneo del dispositivo durante la registrazione.
• La registrazione contemporanea di un segnale su due registratori diversi.
• La registrazione contemporanea di due segnali differenti su due registratori diversi.

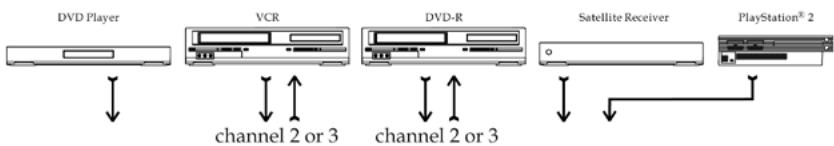

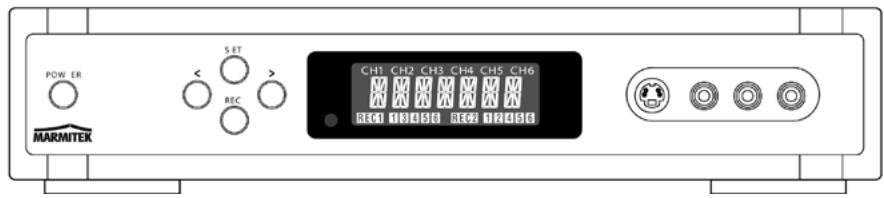

Impostazione della registrazione

1. Canale 2 e canale 3 sono destinati alla registrazione (RECORD). Collegare il vostro disposativo di registrazione al canale 2/3.
2. Vedere la parte "Programmazione del canale di ingresso" per definire il nome del vostro dispositorio di registrazione.

Impostazione della funzione di registrazione

Impostare la funzione di registrazione come segue:

Premere e mantenere premuto il tasto "REC" durante 2 secondi e il symbolo "REC 1" lampeggerà, poi il nome del dispositorio di registrazione (se assegnato) sare visualizzato nell'LCD. Esempio: CH2=VCR_1.

Premere il tasto "<" o "> " per selezione il canale per il segnate di ingresso della fonte, poi il nome del dispositivo di registrazione (se assegnato) sareva visualizzato nellLCD. Esempio: CH1= DVD_1.

Premere il tasting "REC" per confirmare il canale di fonte e per finire l'impostazione per "REC1".

Il simbolo "REC 2" lampeggerà, poi il nome del dispositivo di registrazione (se assegnato) sare visualizzato nell'LCD. Esempio: CH3 = DVD_R.

Premere il tasto "<" o "> " per selezione il canale per il segnate di ingresso della fonte, poi il nome del dispositorio di registrazione (se assegnato) sareva visualizzato nellLCD. Esempio: CH4=SAT_1.

Premere il tasto "REC" per confermare il canale di fonte e per finire l'impostazione per "REC 2".

Nota:

1. Durante l'impostazione, il modo ritornerà alla fase precedente quando non sono introddotti dei dati durante 10 secondi.
2. Lo scollegamento dell'alimentatore eliminare tutte le impostazioni di registrazione.
3. Nel modo di registrazione i tasti < /> " > cambieranno il canale.
4. Si puòanche usare il telecomando per cancellare il canale.
5. Non è possibile selezionare il canale 2 per REC 1.
6. Non è possibile selezionare il canale 3 per REC 2.

Come eliminare la funzione di registrazione

Eliminare la funzione di registrazione come segue:

Premere e mantenere premuto il tasto "REC" durante 2 secondi e il symbolo "REC 1" lampeggerà, poi il nome del dispositorio di registrazione (se assegnato) sare visualizzato nell'LCD. Esempio: CH2=VCR_1.

Premere il tasto "<" o "> " per selezionare il canale "CH2" per "REC 1".

Premere il tasto "REC". Il simbolo "REC 2" lampeggerà, poi il nome del dispositorio di registrazione (se assegnato) sare visualizzato nell'LCD. Esempio: CH3=DVD_R.

Premere il tasto "<" o "> " per selezionare il canale "CH3" per "REC 2".

Premere il tasto "REC" e il Control 236 ritornera al modo di funzionamento.

Nota:

1. Durante l'impostazione, il modo ritornerà alla fase precedente quando non sono introddotti dei dati durante 10 secondi.
2. Lo scollegamento dell'alimentatore eliminare le impostazioni di registrazione.
3. Nel modo di registrazione i tasti < /> " > cambieranno il canale.
4. Si puòanche usare il telecomando per cancellare il canale.

DOMANDE FREQUENTI

Manca un'immagine

• Controllare se il cavo scart è stato correttamente collegato al loro sistema e al Connect 236.
• Controllare se il cavo scart è stato correttamente collegato al:vostro TV dall'uscita del Connect 236.
• Controllare se è stato scelto il canale di ingresso appropriato.
• Controllare se il vostro TV è stato collegato all' appropriato ingresso video.
• Controllare se il vostro TV e il Connect 236 sono accesi.

Manca il suono

• Controllare i cavi di collegamento.
• Controllare l'impostazione di volume del TV.
• Controllare se il segnale audio è trasmesso tramite il cavo usato (cavi S-VIDEO o cavi scart parzialmente a poli non trasmettono audio).
• Controllare se il vosto TV e ilsystema sono accesi.

L'imagine è molto granulosa/c'é dell'interferenza di fondo

• Spagnere gli apparecchi che non sono usati. Talvolta gli apparecchi trasmettono un segnale molto forte che può causare l'interferenza.
• Controllare la qualità del cavo usato.

SPECIFICAZIONI TECNICHE

Generali

Richieste per l'alimentazione: CA 9V 500mA

Consumo di alimentazione: 2W

Dimensioni: 285mm X 260 mm X 55 mm

Massa: 2Kg

Ingressi/Uscite

Ingressi sulla parte anteriore: Ch6= 1 x RCA Video, 2 x RCA Audio (L+R)

Ingressi sulla parte posteriore: CH1-5 = 5 x Scart, 3 x Coassiale RCA audio

Uscite sulla parte posteriore: USCITA, CH2, CH3 = 3 x Scart, 1 x RCA Video, 4 x RCA Audio (2 x L+R), 1 x RCA Coassiale Audio

I prodotti possono subire modificazioni nella preavviso.

OPZIONI ADDIZIONALI

1. Audio e videoswana fili

Si può collegare un prodotto della series Marmitek GigaVideo all'uscita o al collegamento REC1/REC2 del Connect 236 per trasmettere il segnale audio e video senza fili atraverso tutte la casa. Questo significica che si puòanche trasmettere il segnale a un TV in un'altra stanza e guardare i segnali da agli dispositivo collegato al Connect 236.

Il canale di ritorno a infrarioso incorporato della series GigaVideo significaanche che si cui potocontrollareadistanza gli appearecchi e il Connect 236, perfinoattraverso pareti esoffitti!

2. Controllare il vostro Connect 236 e gli appearecchi AV fuori la vista.

Marmitek offre una gamma di prodotti per controllare i vosri appearecchi in un armadio chiuso o da un'altra stanza, sia con che alla fili.

Per ulteriori informazioni su queste cosiddette estensioni a infrarosso, visitare: www.marmitek.com.

3. Audio e video via cavo coassiale

I prodotti Marmitek MegaVideo danno la possibilità di aggiungere il segnale di uscita o REC1/REC2 del vostro Connect 236 come un canale extra al vostro cavo coassiale. Si può guardare il segnale da agli dispositivo collegato, dappertutto nella casa dove c'è un collegamento coassiale. Il canale di ritorno a infrarioso incorporado del modello MegaVideo 55 significaanche che si può controllare a distanza gli apparecchi e il Connect 236, perfino atraverso pareti e soffitti!

4. Senza telecomando addizionale

Quando si vuole controllare i vostri dispositivi da vari luoghi o usare un solo telecomando per tutti i dispositivi, si può useare il Marmitek EasyControl 6, 8 o il Marmitek EasyTouch 35 per venire a sapere i comandi del telecomando del vostro Connect 236. Questi telecomandi possono sostituire quasi tutti i comandi che si usano ora.

5. Adattatore S-video a composite video

Se i collegamenti di uscita dei dispositivi collegati (p.e. un portatile) non corrispondono ai collegamenti di ingresso del vostro Connect 236, in molti casi è possibile useare l'adattatore S-video a Composite Video di Marmitek.

Per i connettori scart ingresso/uscita, sono disponibili vari convertitori scart.

Per ulteriori informazioni si può visitare il nostro sito:

www.marmitek.com

Informazioni relative all'ambiente per i clienti residenti nell'Unione Europea

La direttiva europea 2002/96/EC richiede che le appearechiature contrassegnate con quello symbolo sul prodotto e/o sull'imballaggio non siano smaltite insieme ai rifi uti urbani non differenziati. Il symbolo indica che quello prodotto non deve essere smaltito insieme ai normali rifi uti domestici. è responsabilità del proprietario

smaltire sua quosti prodotti sa le altre apparecchiature elettriche ed elettroniche mediane le speci che struture di raccolta indicate dal governo o dagli enti pubblici locali. Il corretto smaltimento ed il riciclaggio aiuteranno a prevenire consequence potenzialmente negative per l'ambiente e per la salute dell'essere umano. Per ricevere informazioni più dettagliate circa lo smaltimento delle vecchie apparecchiature in Vostro possesso, Vi invitiamo a contattare gli enti pubblici di competenza, il servizio di smaltimento rifui uti o il negazio nel quale avete acquistato il prodotto.
