GEBRUIKSAANWIJZING CONNECT 236 MARMITEK

GEBRUKSAANWIJZING 83

SAFETYWARNINGS

• Om kortsluiting te voorkomen, dient dit product uitsluitend binnenshuis gebruikt te worden, en alleen in droge ruimten. Stel de componenten Niet bloot aan regen of vocht. Niet naast of vlak bij een bad, zwembad, etc. gebruiken.
• Stel de componenten van uw systemeertietbloot aan extreem hoge temperaturen of sterke lichtbronnen.
• Bij oneigenlijk gebruik, zich aangebrachte veranderingen of reparaties, komen alle garantiebepalingen te vervallen. Marmitek aanvaardt geen productaanspraelijkheid bij onjuist gebruik van het product of door gebruik anders dan waarvoor het product is bestemd. Marmitek aanvaardt geen aanspraelijkheid voor volgschade anders dan de wettelijkke productaanspraelijkheid.
• Dit product is geen spelelgoed. Buiten bereik van kinderen houden.
• Het product nooit openmaken (m.u.v. het batterijvakje): de apparatuur kan onderden bevatten waarop levensgevaarlijke spanning staat. Laat reparatie of service alleen over aan deskundig personeel.
• Houd batterijen buiten bereik van kinderen. Lever batterijen in als Klein chemisch afval. Gebruik nooit oude en neue batterijen of verschillende typen batterijen door elkaar. Verwijder de batterijen wonneur u het system langereijd Niet gebruikt. Let bij het inleggen van de batterijen op de polariteit (+/ -: verkeerd inleggen kan explosiegevaar opleveren.
• Sluit de voedingsadapter pas op hetlichtnet aan nadat u hebte gecontroleerd of de netspanning overeenkomt met de waarde die op de typeplaatjes is aangegeven. Sluit een voedingsadapter nooit aan wanner deze beschadigd is. Neem in dat geval contact op met uw leverancier.

Introductie

Bedankt voor de aankoop van deze Marmitek Connect 236. De producten van Marmitek worden met große zorgvuldigheid gemaatk en zichn van hove kwaliteit. Leest u a.u.b. deze handleiding nauwlettend door en volg de instructies.

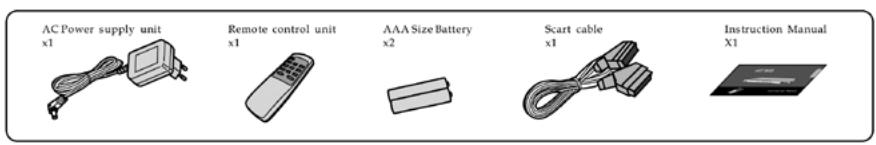

Toebehoren

Controleer na het uitpakken van de doos of (naast de SCART switcher) de volgende onderdelen en toebehoren aanwezigহ:

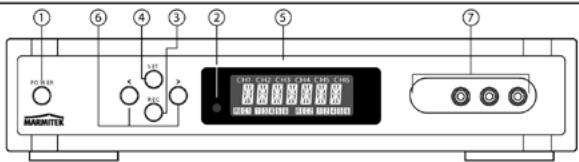

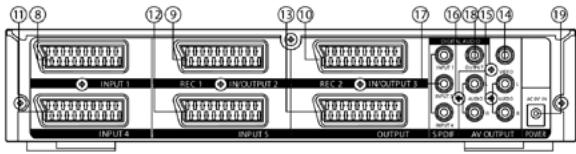

Voorkant en acheerkant

De Connect 236 beschibt in totaal over zes ingangen. Ingang 6 zit aan de Voorkant en de ingangenen 1 t/m 5 zitten aan de achterkant van de Connect 236.

1. Voedingschakelaar

Knop indrukken om de scartswitcher aan en uit te zetten;

1. Sensor afstandsbediening

Sensor voor de signalen van de draadloze afstandsbediening;

1. REC knop

Knop om de RECORD functie te wisselen;

1. SET knop

Knop ter bevestiging van veranderingen in de instelleningen;

1. LCD scherm

Geeft de status van de unit wee;

1. < / > knop

Om:tussen de ingangen 1-6 te wisselen (of om de instellingen te programmeren)

1. Ingang 6 (external video ingang).

Verbind de video en audio aansluiting van het A/V apparaat met de scartswitcher;

1. SCART ingang 1

Verbind de SCART aansluiting van het A/V apparatus met de scartswitcher;

1. SCART ingang/uitgang 2

Verbind de SCART aansluiting van het A/V apparatus met de scartswitcher;

1. SCART ingang/uitgang 3

Verbind de SCART aansluiting van het A/V apparatus met de scartswitcher;

1. SCART ingang 4

Verbind de SCART aansluiting van het A/V apparaat met de scartswitcher;

1. SCART ingang 5

Verbind de SCART aansluiting van het A/V apparatus met de scartswitcher;

1. SCART uitgang

Verbind de SCART aansluiting van het A/V apparatus met de scartswitcher;

1. Video uitgang

Verbind de video aansluitingen van het A/V apparaat met de scartswitcher;

1. Audio uitgang 1

Verbind de audio aansluiting van het A/V apparaat met de scartswitcher.

1. Audio uitgang 2

Verbind de audio aansluiting van het A/V apparaat met de scartswitcher.

1. Coax 1,3,4 ingang (digitale audio)

Verbind de coax aansluiting van het A/V apparatus met de scartswitcher;

1. Coax uitgang (digitale audio)

Verbind de coax aansluiting van het A/V apparaat met de scartswitcher;

1. Voeding

Verbind de voeding met de scartswitcher.

Benoemingen en functies

LCD scherm en afstandsbediening

Met de numerieke knop op de afstandsbediening kurz u elk ingangskanaal selecteren.

Met de "D" knop op de afstandsbediening kan de Connect 236 in- enuitgeschakeld worden.

1. Voedingschakelaar

Druk de knop om de scartswitcher in- en UIT schakelen;

1. SET knop

Ter bevestiging wanner de NAME en de REC functie gebruikt worden;

1. REC knop

Wisselt de REC functie;

1. CH1-CH6 knop

CH1-CH6 (kanalen 1-6) direct selecteren;

1. < / > knoppen

Wisselen tessen de ingangen 1 t/m 6.

1. CH1-CH6 ingangsindicator
2. Multidisplay geeft de naam van het geselecteerde A/V apparaat wee
3. REC 1 status
4. REC 2 status

Kanaal 1
De A/V apparatusaat-naam is DVD Player

REC 1 (Ch2) Vastgezet op Ch5
REC 2 (Ch3) Vastgezet op Ch4
Momenteel kijkt u maar kanaal 1
Instructies voor het instellen

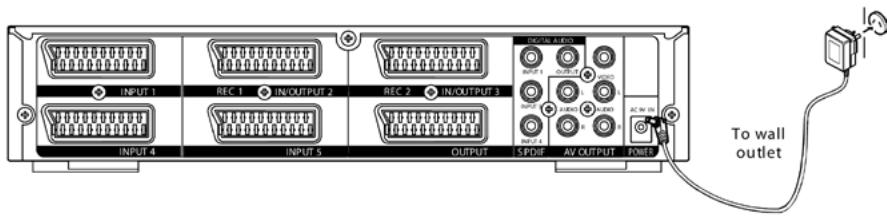

Aansluiting van de AC voedingsadapter.

Sluit de componenten op elkaar aan als getoond in het volgende schema.

Aansluiting van de AC voedingsadapter

1. Sluit de plug van de AC voedingsadapter aan op de AC9V IN aan dechterzijde van de Connect 236.
2. Plug de AC voedingsadapter in een passend stopcontact.

BELANGRIJK: De voedingsadapter要去 van het correcte typeশn. Gebruik geen andere voedingsadapter dan het aangegeven type.

Plaatsen van de batterij

1. Open de batterijklep
   Druk op de batterijklep en schuif.Deze open.
2. Plaats de batterijen
   Plaats twee AAA batterijen, let op de correcte polariteit.
3. Sluit de batterijklep
   Sluit de batterijieklep. Deze is dicht wanner er een 'klik' te horen is.

Systeemaansluitingen

Opmerking:

1. Haal, om möglichke problemen te voorkomen, de voedingsadapter uit het stopcontact of zet de voedingschakelaar van de Connect 236 op Uit, vór het aansluiten of ontkoppelen van de kabels.
2. Let er bij het aansluiten van de kabels alttijd op dat de pluggen correct aangesloten zich. Wanner de verbinding Niet goed is, kan dat resulteren in de afwezigheid van geluid of in ruis.

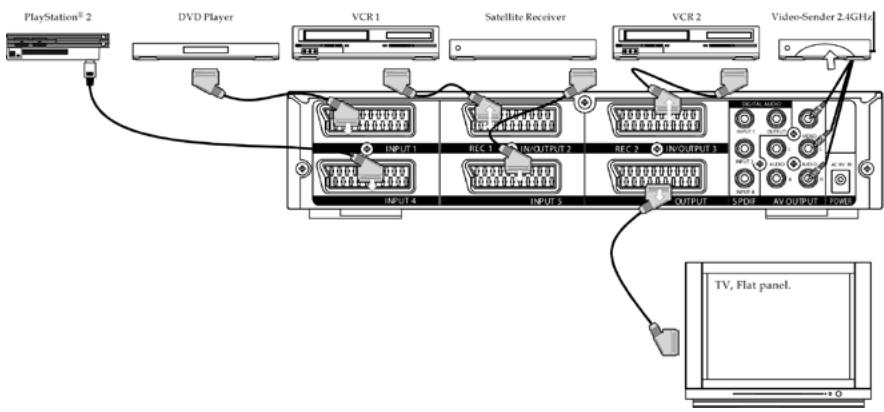

Aansluiting via SCART, composite video & audio

Sluit de componenten op elkaar aan, zoals getoond in het volgende schema. Raadpleeg de handleiding van de betreffende A/V apparaten voor de aansluiting.

Direct op een TV aansluiten

1. Sluit de SCART kabel aan op de betreffende ingang van de TV.
2. Sluit de andere kant van de SCART kabel aan op de SCART uitgang van de Connect 236.
3. Sluit de DVD spelere, VCR, satellitontvanger, spelconsole, etc. aan op een van de 5 SCART ingangen aan de achterkant van de scartswitcher.

		UITGANG
		SCART (RGB)	SCART (COMPOSITE VIDEO)	COMPOSITEVIDEO
INGANG	SCART (RGB)	JA	JA	JA
	SCART (COMPOSITE VIDEO)	NEE	JA	JA
	COMPOSITE VIDEO (Ch6)	NEE	JA	JA

SNELSTART

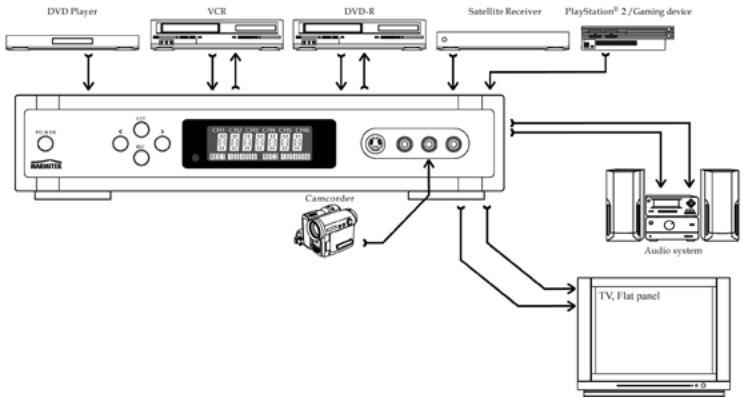

Voorbeeld van een typische instelling

U kunt tot ces verschillende A/V apparaten op de Connect 236 aansluiten en hun audio/video signalen worden aan uw TV / Hifi apparatusur doorgegeven. Alle A/V apparaten können onafhankelijk van elkaar geselecteerd worden. Het is Niet nodig om de kabels van de aangesloten A/V apparaten te verwijderen voor het selecteren van een ingang.

1. Zet de voedingschakelaar op Aan

De weitergrondverlichting van het LCD-schem gaat langzaam aan en de Connect 236 scartswitcher is maar voor gebruik

Wanneer u de knop nogmaals indrukt, gaat het lampje aan de achterkant van het LCD scherm langzaam uit en de Connect 236 scartswitcher worden uitgeschakeld.

2. Druke < of de > knop om een kanaal te selecteren

Het LCD scherm toont CH1, CH2, CH3, CH4, CH5 of CH6.

Voedingschakelaar knop in stand-by

Eenkleinehoeveelheid stroom worden gebruikt om het geheugen en de afstandsbediening sensor functie te voeden wanneer de voedingsschakelaar op Uit staat. Dit is de stand-by modus. De Connect 236 kan met behulp van de afstandsbediening Aan/Uit geschakeld worden.

Opmerking: Boven getoonde aansluitingen zijn slechts een voorbeeld. U(Int) A/V apparaten op de ingangskanalen aansluten.

Programmeren van het ingangskaaal

Om de A/V apparaten, die op de Connect 236 zijn aangesloten, makkelijk te kunnen identificeren, is het möglichk om elk van de zes ingangen op het LCD scherm te benoemen.

Druk de "SET" knop in en houd deze 2 seconden ingedrukt, op het LCD scherm begint "CH1" te knipperen.

Druk de "<" of de "> knop in om het gewenste ingangskanaal te selecteren (1-6).

Druk de "SET" knop in en "... verschijnt op het scherm en knippert.

Druk de "<" of de "> knop in, het LCD scherm toont de eerst beschikbare nam: "DVD_1".

Druk de "<" of de "> knop in om alle beschikbare namen te doorlopen. Druk de "SET" knop in wanner de gewenste naam worden getoond, en de naam worden opgeslagen.

Beschikbare namen:

1. Herhaal hierboven omschreven procedure elke keer dat u een naam wilt wijzigen.
2. Wanner erijdens de instelling 10 seconden lang niets worden ingegeven, keert het apparaat terug maar de vorige stap.
3. Wanneer u de nomen op de Connect 236 wilt wissen, druk de "<" en de "> knop in en houd deze 5 seconden lang ingedrukt. Alle geprogrammeerde nomen zijn nu gewist.
4. Voor de wijziging van names kunt u ook gebruik maken van de afstandsbediening.

Voor het instellen van de opnamefunctie (record)

Multi functie A/V schakeling is möglichk met 5 ingangsconsoles en 2 ingangs-/uitgangsconsoles om de volgende functies te activeren:

• Vastzet functie voorkomt dat het A/V apparaat tijdens de opname per ongeluk overschakelt.
• Neemt tegelijkertijd een signal op twee verschillende recorders op.
• Neemt tegelijkertijd twee verschillende signalen op twee verschillende recorders op.

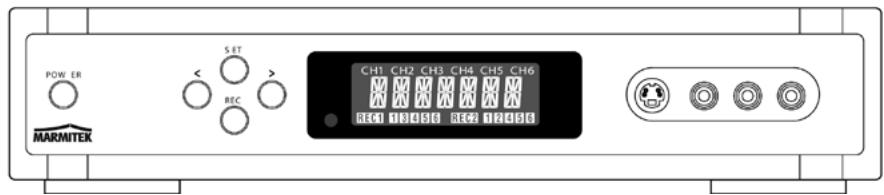

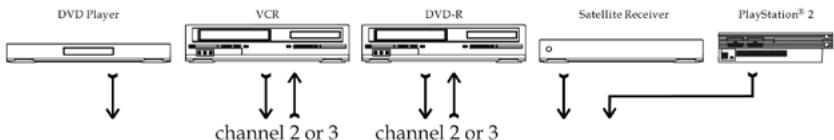

Installing opnamefunctie

1. Kanaal 2 en kanaal 3়ijn toegewezen aan de opnamefunctie (RECORD). Sluit het opnameapparaat aan op kanaal 2/3.
2. U kunt de naam van het opnameapparaat definierten. Raadpleeg het hoofdstuk "Ingangskanaal programmeren" voor informatie over het toewijzen van een naam.

Instellen van de opnamefunctie

Stel de opnamefunctie (REC) als volgt in:

Druk de "REC" knop in en houd deze 2 seconden lang ingedrukt. Het "REC 1" symbool knippert en de naam van het opnameapparaat worden op het scherm getoond mits toegewezen. Voorbeeld: CH2=VCR_1

Druk de "<" of de "> knop in om het kanaal voor het inkomende bronsignal te selecteren. De naam van het apparaat worden op het LCD scherm getoond mits toegewezen. Voorbeeld: CH1= DVD_1

Door de "REC" knop in te drukken worden het bronkanaal bevestigd en de instelling van "REC 1" afgesloten.

Het "REC 2" symbool knippert en de naam van de opnameapparaat worden op het scherm getoond mits toegewezen. Voorbeeld: CH3 = DVD_R

Druk de "<" of de "> knop in om het kanaal voor het inkomende bronsignaal te selecteren. De naam van het apparaat worden op het LCD scherm getoond mits toegewezen. Voorbeeld: CH4=SAT_1

Door de "REC" knop in te drukken worden het bronkanaal bevestigd en de instelling van "REC 2" afgesloten.

Opmerking:

1. Wanner erijdens het instellen 10 seconden lang niets worden ingegeven, keert het apparaat terug maar de vorige stap.
2. Door de stekker uit het stopcontact te halen, worden alle REC instellengen gewist.
3. In de REC modus kurz u tussen de kanalen wisselen met de "</"> knuppen.
4. U=knt ook de afstandsbediening gebruiken om:tussen de kanalen te wisselen.
5. Kanaal 2 kan Niet voor REC 1 geseleerd worden.
6. Kanaal 3 kan nicht voor REC 2 geseleeteerd worden.

Wissen van de opnamefunctie

Wis de opnamefunctie (REC) als volgt:

Druk de "REC" knop in en houd deze 2 seconden ingedrukt. Het "REC 1" symbol knippert en de naam van het opnameapparaat worden op het scherm getoond mits toegewezen. Voorbeeld: CH2=VCR_1

Druk de "<" of de "> knop in om kanaal "CH2"oor "REC 1" te selecteren.

Druk de "REC" knop in. Het "REC 2" symbool knippert en de naam van het opnameapparaat worden op het scherm getoond mits toegewezen. Voorbeeld: CH3=DVD_R

Druk de "<" of de "> knop in om kanaal "CH3" voor "REC 2" te selecteren.

Druk de "REC" knop in en de Control 236 gaat terug maar de operatiemodus.

Opmerking:

1. Wanner erijdens het instellen 10 seconden lang niets worden ingegeven, keert het apparaat terug maar de vorige stap.
2. Door de stekker uit het stopcontact te halen, worden alle REC instellengen gewist.
3. In de REC modus kurz u tussen de kanalen wisselen met de "</">" knuppen.
4. U kunt ook de afstandsbediening gebruiken om:tussen de kanalen te wisselen.

FAQ

Geen beeld

Controller of

• de SCART kabel correct aangesloten is op uw system en de Connect 236.
• de SCART kabel vanuit de Connect 236 uitgang correct is aangesloten op de TV.
• u het juiste ingangskanaal hebft geselecteerd.
• de TV op de juiste video ingang is aangesloten.
• de TV en de Connect 236 aangezet zich.

Geen geluid

• Controller de ver bindingskabels.
• Controller de volume-installingen van de TV.
• Controller of het audio signal door de gebruike kabel verzonden worden (S-VIDEO kabels of Niet volledig bezette SCART kabels verzenden geen audio signalen).
• Controller of de TV en het systeme aangezet zich.

Het beeld is korrelig/er is storing op de weitergrund

• Zet apparatuur die nicht gebruikt worden uit. Sommige apparaten geben een zeer sterk signaal af, wat storingen kan veroorzaken.
• Controller de kwaliteit van de gebruekte kabels.

TECHNISCHE GEGEVENS

Algemeen

Voeding: AC 9V 500mA

Verbruik: 2W

Afmetingen: 285mm X 260 mm X 55 mm

Gewicht: 2Kg

Ingangen/Uitgangen

Ingangen voorkant: Ch6= 1 x RCA video, 2 x RCA audio (L+R)

Ingangen achterkant: CH1-5 = 5 x SCART, 3 x coax RCA audio

Uitgangen achterkant: OUTPUT, CH2, CH3 = 3 x SCART, 1 x RCA video, 4 x RCA audio (2 x L+R), 1 x RCA coax audio

Product aanpassingen konnen zonder voorafgaande bekendmaking plaats vinden.

EXTRA OPTIES

1. Draadloos audio en video

Producten uit de Marmitek GigaVideo série können op de OUTPUT of op de REC1/REC2 connectie van de Connect 236 aangesloten worden om het audio en het video signala draadloos door het hele huis te verzenden. Het signal kan dus ook maar een TV die in een andere kamer staat verzonden worden, en u kunt het op elk apparaat dat op de Connect 236 aangesloten is bekijken.

Met het ingebouwde infrarood retourkanaal van de GigaVideo sériekestu bovendien de apparatuur en de Connect 236 op afstand bedieren, zelfs door muren en plafonds!

2. De Connect 236 en uw A/V apparatuur bedieren, ook wanner deze UIT het zich staan.

Marmitek niedt een verscheidenheit aan producten aan die het u möglichk makeu uw apparatuur ook te bedieren wanner deze zich in een gesloten kast of oneself in een andere kamer bevindt. Dit kan met of zonder kabels.

Meer informatatie over deze zogenoemde infrarood verlengers kunt u vinden op: www.marmitek.com.

3. Audio en video via de coax

De Marmitek MegaVideo producten makeh het möglichk om het OUTPUT of het REC1/REC2 signal van de Connect 236 als extra kanaal aan uw coax kabel toe te voegen. U kunt het signal dan op elk aangesloten apparaat overal in huis waar een coax connectie beschikbaar is, bekijken. Met het ingebouwde infrarood retourkanaal van het model Megavideo55 kutu uw apparatuur en de Connect 236 op afstand bedieren, zichs door muren en plafonds!

4. Geen extra afstandsbediening

Wanner u uw apparatuur graag vanuit verschillende plekken in huis wilt bedieren, of wanner u slechts een enkele afstandsbediening voor alle apparaten wilt gebruiken,kest u met behulp van de Marmitek EasyControl 6,8 of de Marmitek EasyTouch 35 de bevelen op uw Connect 236 afstandsbediening leren. Deze afstandsbedieningen konnen bijna alle afstandsbedieningen verrangen die u nu gezruikt.

5. S-videoaar composite video adapter

Wanner de uitgaande connecties van de aangesloten apparatuur (b.v. laptop) Niet met de connecties van de Connect 236 corresponderen, kan in vele geallen de Marmitek S-video to composite video adapter een oplossing bieden.

Voor de SCART INGANG/UITGANG connectoren zijn een,aantal verzillende SCART convertoren verkrijigbaar.

Meer informatatie vindt u op once website: www.marmitek.com
