CONNECT 225 - Conmutador audio/video MARMITEK - Manual de uso y guía de instrucciones gratis

Tipo de dispositivo	Conmutador SCART
Número de entradas SCART	4
Número de salidas SCART	1
Control	Interruptor manual y mando a distancia
Alimentación	Adaptador de corriente externo
Compatibilidad	Dispositivos de audio/video con conector SCART
Dimensiones	No especificado
Peso	No especificado
Color	Gris claro
Funciones adicionales	Conmutación manual y remota
Indicadores	LED de selección
Instalación	Colocación sobre mesa
Garantía	No especificado
Marca	No especificado
Modelo	No especificado

Preguntas frecuentes - CONNECT 225 MARMITEK

¿Cómo configurar el MARMITEK CONNECT 225 por primera vez?

Para configurar su MARMITEK CONNECT 225, conecte el dispositivo a una toma de corriente, conéctelo a su enrutador a través de un cable Ethernet y luego siga las instrucciones de la guía de inicio rápido proporcionada en el paquete.

¿Por qué mi MARMITEK CONNECT 225 no se conecta a Internet?

Asegúrese de que el cable Ethernet esté correctamente conectado y que su enrutador esté funcionando. También verifique la configuración de su red, incluido el contraseña de Wi-Fi si está intentando conectarse de forma inalámbrica.

¿Qué hacer si el MARMITEK CONNECT 225 no se enciende?

Primero, verifique que el dispositivo esté conectado a una toma de corriente funcional. Si el dispositivo aún no se enciende, intente conectarlo a otra toma o comuníquese con el soporte técnico.

¿Cómo actualizar el firmware del MARMITEK CONNECT 225?

Para actualizar el firmware, acceda a la interfaz de usuario a través de su navegador web ingresando la dirección IP del dispositivo. Inicie sesión y busque la opción de actualización de firmware en el menú de configuración.

Mi MARMITEK CONNECT 225 funciona lentamente, ¿qué puedo hacer?

Intente reiniciar el dispositivo y su enrutador. También verifique si otros dispositivos conectados a su red están utilizando mucho ancho de banda. Si el problema persiste, considere restablecer el dispositivo a la configuración de fábrica.

¿Cómo restablecer el MARMITEK CONNECT 225 a la configuración de fábrica?

Para restablecer el dispositivo, localice el botón de reinicio en el MARMITEK CONNECT 225, presione y mantenga presionado este botón durante aproximadamente 10 segundos hasta que las luces parpadeen.

¿Puedo usar el MARMITEK CONNECT 225 con otros dispositivos?

Sí, el MARMITEK CONNECT 225 es compatible con varios dispositivos y servicios. Asegúrese de verificar la lista de dispositivos compatibles en el manual de usuario.

¿Dónde encontrar el manual de usuario del MARMITEK CONNECT 225?

El manual de usuario generalmente se incluye en el paquete. También puede descargarlo en línea desde el sitio oficial de MARMITEK en la sección de soporte.

MANUAL DE USUARIO CONNECT 225 MARMITEK

• Para evaporar un cortocircuito, este producto solamente se usa en casa y en habitaciones secas. No exponga los componentes del sistemas a la lluvia o a la humedad. No se use cerca de una bañera, una piscina, etc.
• No exponga los componentes del sistemas a temperatas extremamente altas o a focos de luz fuertes.
• En caso de uso indefinido o modificaciones y reparaciones montados por sufaulta se caducar. En caso de uso indefinido o impropio, Marmitek no asume ninguna responsabilidad para el producto. Marmitek no asumeonga responsabilitad para daños que resultan del uso impropio, excepto segun la responsabilitad para el producto que es determinada por la ley.
• Este produit no es un juguete. Asegürese de que está FHAera del alcance de los niños.
• Nunca abra el producto (a exception de compartmentimiento de pilas): Puede CONTENER piezas que se encontrar bajo una tensión mortal. Deja las reparaciones o servicios a personal experto.
• Ten cuidado que las pilas se encontrartran fuera del alcance de niños. Entrega las pilas como residuos他们在这里。Nunca use pilas cuales y viejas o pilas de temas distinctos a la vez. Quita las pilas si no usa el sistema durante mucho tiempo. Cuando pone las pilas, presta atencion a la polaridad (+/ -): si no son puestos deforma正当a, pueda causar peligro de explosión.
• No conecte el adaptor de red a la red de alumbrado antes de que haya controlado si la tensión de red correponde con el valor indicado en la estampa de tipo. Nunca conecte un adaptor de si este está dañado. En este caso, por favor entre en contacto con su proveedor.

INTRODUCCION

Gracias por la compra del Marmitek Connect 225. Los productos de Marmitek son de alta calidad y se han como mucho esmero. Por favor lea este manual cuidadosamente y sigas las instrucciones.

ACCESORIOS

Asegürese de que el embalaje contenga las siguientes partes y accesorios.

1x Adaptador de alimentación

1x Mando a distancia (Pila CR2025 suministradas)

1x Modo deemple en español

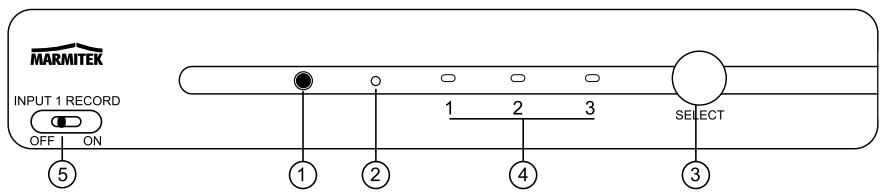

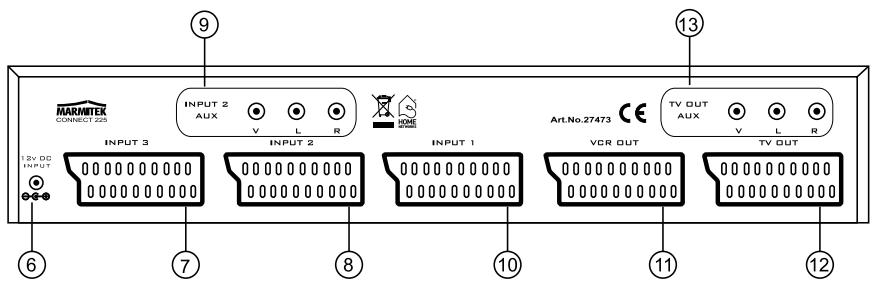

PARTDEDELANTERAYPARTETRASERA

El Connect 225 dispone de tres canales de entrada. Entrada no. 2iene una entrada AUX paralela que equivale a la entrada SCART.

1. Sensor de mando a distancia Sensor para las senales del mando a distancia inalámbrico;
2. LED de indicación STANDBY ENCENDIDO;
3. Botón para SELECCION de entrada;
4. Indicadores de Entrada seleccionada o de standby;
5. Entrada 1 botón REC
   Función protegida REC (grabar) en entrada 1;
6. Entrada DC de 9-12V DC Conecta launidad de alimentacion a launidad;
7. Entrada SCART 3 Conecta la connexion SCART del dispositivo a launidad;
8. Entrada SCART 2 Conecta la connexion SCART del dispositivo a launidad;
9. Entrada Cinch 2 Conecta la connexion Cinch del dispositivo a la unidad, equivalente a entrada SCART 2;
10. Entrada SCART 1 Conecta la connexion SCART del dispositivo a launidad;

11. Salida VCR Conecta la connexion SCART del dispositivo de grabacion (VCR, DVR) a launidad;

12. salute TV

Conecta la connexion SCART del televator a launidad;

1. salute TV AUX

Conecta las conexiones Cinch del dispositivo accesorio (Sistema Audio, Emisor video, Modulador) a launidad;

FUNCIONES DEL MANDO A DISTANCIA

Con las teclas numéricas del mando a distancia se selectionan los canales de entrada.

Con el botón “D” en launidad de mando a distancia, el Connect 225 pueda ponser en el modo STANDBY.

INSTRUCCIONES DE AJUSTES

Conexión de la unidad de alimentación AC.

1. Conecte la connexion del adaptor de alimentacion AC en la ENTRADA DC de 12V en la parte trasera del Connect 225 (6).
2. Enchufe launidad de alimentacion AC.

IMPORTANTE: Launidad de alimentacióndebeser del tipo correcto.Noutilice unidas de alimentaciondistinctas de lasindicadas.

Colocacion de las pilas

Quite la cinta de plástico de la casilla para activar la pila.

CONEXIONES DEL SISTEMA

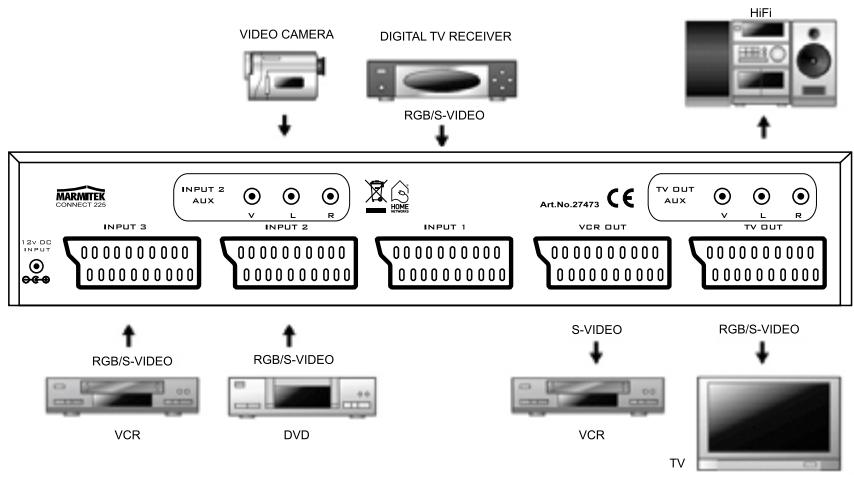

Conexión SCART, audio & video compuesto

Conecte los dispositivos como vieneamente en el siguientes diagrama. Lea el manual del dispositivo en@cuestionantesdeconectarlo.

RECOMMENDED CONNECTIONS

Conectar directamente al TV

1. Conecte el cable SCART a la entrada correspondiente del TV.
2. Conecte el otro lado del cable SCART a la calidad SCART TV del Connect 225 (12).
3. Conecte el lector de DVD, el VCR, el receptor de satélite, la videoconsola etc. a una de las tres entradas SCART (7, 8, 10) en la parte trasera de la unidad.
4. Conecte el sistemas de audio/de home cinema a la SALIDA TV AUX (13).
5. Conecte un dispositivo de grabacion (VCR, PVR, DVD Recorder etc) a la SALIDA VCR (11).

		SATIDA
		COMPUESTO	S-VIDEO	COMPONENTE/RGB
ENTRADA	COMPUESTO	SI	SI	NO
	S-VIDEO	SI	SI	NO
	COMPONENTE/RGB	SI	SI	SI (SATIDA TV AUX)

Nota:

1. Para evaporar posibles problemas, antes de conectar o desconectar los cables desconnecte siempre la alimentacion del Connect 225.
2. Al conectar los cables, conecte correctamente las clavijas a las conexiones correspondentes.

Si no está correctamente connectadas, pode dar lugar a problemas en el sonido como p.e. generación de ruido o no sonido.

Standby

UnaITTLEcantidadde laenergia se reserva para alimentarla memoria y lafuncion sensor del mando a distancia. Se llama modo standby.

Note: Las conexiones de los dispositivos que se muestran arriba son ejemplares. Se pueda conectar todos los dispositivosADECUADOS ALOS CANALES DE entrada.

EMPEZAR DIRECTAMENTE

Seleccionar dispositivos:

Pulse el botón SELECT (seLECTIONAR) (3).

Simplemente pulse el botón SELECT hasta que统计数据 preferido (secuencia: Standby, 1, 2, 3, Standby etc).你还 es possible selectionar el canal preferido con las teclas numéricas del mando a distancia.

Cambiarto:

El Connect 225 puedeCambiar automatistically el canal de entrada de un dispositivo activo. Recibir TV conectado a la SALIDA de TV (12) también cambia automatistically a laImagen correcta (4:3 o 16:9) aplicable en el tevisor conectado.

-Estamericanamentefunciona sidoslosdispositivosestáncorrectamenteconectados conloscablesSCART.
- Es besoino que todos los dispositivos A/V conectados se apaguen al mesmo tiempo (no-activos).
- La signaled audio está� también disponible si se conecta a la SALIDA TV AUX (13).
- Los LED en la parte delantera (4) indican si el dispositivo está activo.
- Si el dispositivo activo está apagado, el Connect 225 cambiará al modo Standby y el televator conectado TV做不到 el canal habitual.

Función grabar

Puede grabarse toda fuente conectada utilizing el botón SELECT. Solamente ha de conectar el dispositivo de grabación a la SALIDA VCR (11) y seguir las instrucciones del manual deicho dispositivo

Atencion: si quiere grabar un programa del set top box (digital) o del receptor de satélite, ellos tienen que ajustarse en el canal que desea grabar.

Tambien es possible grabar los dispositivos connectados a ENTRADA 1 (10) cuando está viendo除外.
otro dispositivo. Funcioncimiento:

1. Cambie a ENTRADA 1 y empiece grabar.
2. Ponga el interruptor de ENTRADA 1 RECORD (5) en la parte frontal en posicion ON (ENCENDIDO). Así la grabación se bloquea.
3. Ahora可以选择選擇ar algoo de los other dos dispositivos sin estorbar la grabacion de ENTRADA 1.

PREGUNTAS FRECUMENTES

NoImagen

1. Compruebe que el cable SCART está correctamente connectado a su sistemas y al Connect 225.
2. Compruebe que el cable SCART de la calidad del Connect 225 está correctamente connectado al TV.
3. Compruebe que ha seleccionado el canal de entrada apropiado.
4. Compruebe que el TV está conectado a la entrada de video correcta.
5. Compruebe que el TV y el Connect 225 está encendidos.

No sonido

1. Compruebe los cables de connexion.
2. Compruebe los ajustes de volumen del TV.
3. Compruebe que la senal audio se transmite a工程技术 del cable utilisé (cables S-VIDEO o cables SCART no transmiten senales audio).
4. Compruebe que el TV y el Connect 225 está encendidos.

Imagen granosa/interferencia en el fondo

1. Apaneu los aparatos que no seutilicen. Algunos aparatos emiten una senal tan fuerte que(puede causar interferencias.
2. Compruebe la calidad de los cables realizados.

DATOS TECNICOS

General

Alimentación: 9V-12V 100mA

Consumo: 1W

Dimensiones

(de ancho x de fondo x de alta): 310mm x 110mm x 52mm

Peso: 0,5Kg

Entradas/Salidas

Entradas: 3x Scart (RGB/S-VHS) (video, stereo audio).

1x cinch A/V parallel input for Video Camera (video, stereo audio).

Salidas:

1x VCR OUT Scart (S-VHS) (video, stereo audio).
1x TV OUT Scart (RGB/S-VHS) (video, stereo audio).
1x cinch A/V salute paralela para amplificador audio, emisor de video, modulador, etc (video, stereo audio).

Accesorios:

Unidad de alimentacion AC/DC

Incluye:

Unidad de mando a distancia

Pilas

Manual de instrucciones

El diseño y las espécificaciones están susjetos a cambio sin previo aviso.

Los produits de la série GigaVideo de Marmitek peuvent connectarse al OUTPUT o a la connexion AUX del Connect 225, para transmitir inalámbricamente la señal video/audio. De esta manière la)."sea que también transmitirse a un TV que está colocado en other habitación y pueda verla en cada aparato conectado al Connect 225.

Con el canal de vuelta infrarrojo incorporeal de la série GigaVideo puede además manejar los aparatos y el Connect 225 a distancia, ¡aún a工程技术 de muros y techos!

2. Manejar el Connect 225 y su equipo A/V también se incluye Tran fuera de la vista.

Marmitek le offre una variedad de produits para manejar su equipo aun si se encontrartra dentro de un armario cerrado u en或其他 habitacion. Es possible con o sin cables.

Información más detallada sobre estas extensiones infrarrojas en: www.marmitek.com.

3. Audio y video a travers de coax

Los productos MegaVideo o MegaView de Marmitek-ofrecen la posibiliad deañadir la senal OUTPUT o la senal AUX del Connect 225 como canal adicularc al cable coax. De esta manera能把 ver la senal en cada aparato connectado, en todos lugares en casa que disponen de una connexion coax. Con el canal de vuelta infrarrojo incorporado de la GigaVideo55/MegaView70可以使 ademas manejar los aparatos y el Connect 225 a distancia, jaún a工程技术 de muros y techos!

4. Sin mando a distancia adicional

Si quiere manejar su equipo desde variedas habitaciones o si solamente dispone de un solo mando a distancia para todos sus aparatos, pueda usar el Marmitek EasyControl 6, 8 o el Marmitek EasyTouch 35 para,aplerder los mandos del mando a distancia del Connect 225. Estos mandos a distancia sustituyen casi todos los demas mandos que utilise ahora.

5. Adaptador S-video a video compuesto

Si las conexiones salientes del equipo conectado (p.e. laptop) no corresponden con los connectores del Connect 225, puede en la mayoría des los casos utilizar el adaptor S-video a videoo compuesto de Marmitek para resolver este problema.

Para las conectores de Entrada/Salida SCART existen una variedad de convertores SCART.

Para más informatatie vea: www.marmitek.com

Información medioambiental para pacientes de la Unión Europea

La Directiva 2002/96/CE de la UE exige que los equipos que lleven este SYMBOLO en el propio aparato y/o en su embalaje no deben eliminarse jusqu'àoontrasresiduosurbanosno selec tionados.Elsymboloindicaqueel producto en cuestiondebeseparasedesresiduoshomesticosconveccionalesconvitasasueliminacion.

Es responsabilidad suya dequee est y caulesquiera otras aparatos elctricos y electronicos a través de los+puntos de recogida que ponen a su disposicion el gobernio y las autoridades locales. Al desearh y recicular correctamente these aparatos estaré contribuyendo a evitar posibles consecuencias negativas para el medio ambiente y la salute de las personas. Si DEA obtener informacion mas detallada sobre la eliminacion segura de su aparato uso, consulte a las autoridades locales, al serviceo de recogida y eliminacion de residuos de su zona o pregunte en la tiendaonde adquirido el producto.
