BRANCH 2.0 - Accessoire informatique DICOTA - Notice d'utilisation et mode d'emploi gratuit

Type de produit	Concentrateur USB 2.0 (Hub)
Marque	DICOTA
Modèle	BRANCH 2.0
Interface	USB 2.0 (compatible USB 1.1)
Taux de transmission maximal	480 Mbit/s
Port upstream	1 x USB Type B
Ports downstream	4 x USB Type A
LED indicatrice	1 LED de fonctionnement
Alimentation	Via bloc d'alimentation externe (DC 5V, 2000 mA) ou bus USB
Courant maximal par port	500 mA (en mode auto-alimentation)
Compatibilité système	Windows 98 SE/2000/ME/XP, Mac OS 8.6+
Fonctions principales	Plug & Play, reconnaissance automatique de vitesse, protection contre les surtensions, fonction Re-Connect
Conditions d'exploitation	Température : 0°C à 55°C ; Humidité : 20-80 % sans condensation
Homologations	CE, FCC
Entretien et nettoyage	Nettoyer avec un chiffon doux et sec. Ne pas utiliser de produits liquides ou abrasifs.
Sécurité	Utiliser uniquement le bloc d'alimentation fourni. Ne pas exposer à l'humidité ou à des températures extrêmes. Débrancher en cas d'orage.
Pièces détachées et réparabilité	Le hub n'est pas réparable par l'utilisateur. Contacter le service client pour tout problème. Bloc d'alimentation et câble USB disponibles en option.
Garantie	2 ans (voir conditions sur www.dicota.com)
Contenu de l'emballage	Concentrateur BRANCH 2.0, câble USB 2.0, bloc d'alimentation, notice d'utilisation

FOIRE AUX QUESTIONS - BRANCH 2.0 DICOTA

Quels systèmes d'exploitation sont compatibles avec le concentrateur BRANCH 2.0 ?

Le concentrateur est compatible avec Windows 98 SE/2000/ME/XP et Mac OS 8.6 et versions ultérieures.

Puis-je connecter des périphériques USB 1.1 sur ce hub ?

Oui, le BRANCH 2.0 est compatible rétroactif avec les périphériques USB 1.1. Ils fonctionneront à leur vitesse native (1.5 ou 12 Mbit/s).

Combien de périphériques peuvent être connectés simultanément ?

Théoriquement, jusqu'à 127 appareils peuvent être connectés via des hubs en chaîne, mais ce hub possède 4 ports downstream directement accessibles.

Le hub nécessite-t-il une alimentation externe ?

Il peut fonctionner en mode bus (alimenté par l'ordinateur) ou en mode auto-alimentation via le bloc d'alimentation fourni. Pour une puissance maximale sur chaque port, il est recommandé d'utiliser l'alimentation externe.

Quelle est la vitesse maximale de transfert ?

Le BRANCH 2.0 supporte des débits jusqu'à 480 Mbit/s en USB 2.0, et est compatible avec les vitesses USB 1.1 (12 Mbit/s) et USB 1.0 (1.5 Mbit/s).

Comment savoir si le hub est correctement installé ?

Une LED s'allume sur le hub lorsque les connexions sont correctes et l'alimentation est présente.

Puis-je brancher et débrancher des périphériques sans éteindre l'ordinateur ?

Oui, la fonction Plug & Play permet de connecter ou déconnecter des périphériques en cours de fonctionnement sans risque.

Que faire si un périphérique connecté n'est pas reconnu ?

Vérifiez d'abord les connexions et l'alimentation. Essayez de reconnecter le périphérique sur un autre port. Assurez-vous que les pilotes sont à jour. Si le problème persiste, contactez le service client DICOTA.

Le hub protège-t-il mes appareils contre les surtensions ?

Oui, le concentrateur intègre une protection contre les surtensions avec récupération automatique.

Où puis-je trouver la notice complète ?

La notice complète est disponible en téléchargement gratuit sur notice-facile.com ou sur le site officiel www.dicota.com.

MODE D'EMPLOI BRANCH 2.0 DICOTA

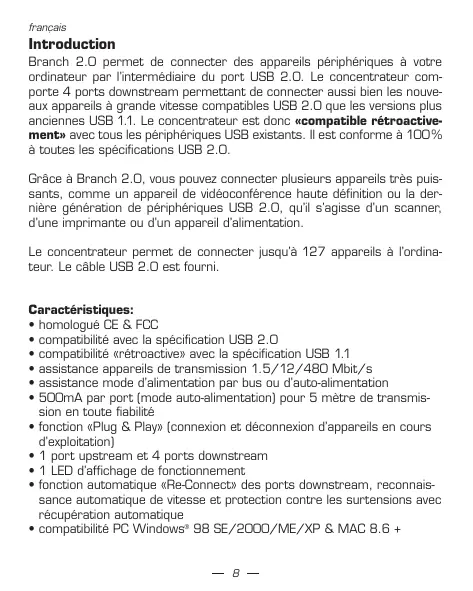

Branch 2.0 permet de connecter des appareils périphériques à votre ordinateur par l'intermédiaire du port USB 2.0. Le concentrateur compte 4 ports downstream permettant de connecter aussi bien les nouveaux appareils à grande vitesse compatibles USB 2.0 que les versions plus anciennes USB 1.1. Le concentrateur est donc « compatible rétroactivement » avec tous les périphériques USB existants. Il est conforme à 100% à toutes les spécifications USB 2.0.

Grâce à Branch 2.0, vous pouvez connecter plusieurs appareils très puissants, comme un appareil de vidéoconférence haute définition ou la première génération de périphériques USB 2.0, qu'il s'agisse d'un scanner, d'une imprimante ou d'un appareil d'alimentation.

Le concentrateur permet de connecter jusqu'à 127 appareils à l'ordinaire. Le câble USB 2.0 est fourni.

Caracteristiques:

homologué CE & FCC - compatibilité avec la Specification USB 2.0 - compatibilité «rétroactive» avec la Specification USB 1.1 - assistance appareils de transmission 1.5/12/480 Mbit/s - assistance mode d'alimentation par bus ou d'auto-alimentation - 500mA par port (mode auto-alimentation) pour 5 mètre de transmission en toute fiabilité - fonction «Plug & Play» (connexion et déconnexion d'appareils en cours d'exploitation) - 1 port upstream et 4 ports downstream 1 LED d'affichage de fonctionnement - fonction automatique «Re-Connect» des portes downstream, reconnaissance automatique de vitesse et protection contre les surtensions avec récapération automatique - compatibilité PC Windows® 98 SE/2000/ME/XP & MAC 8.6 +

Spécificités

Interface bus	USB 2.0
Taux de transmission	480/12/1.5 Mbit/s
Connexions	port upstream - 1 connexion de type B port downstream - 4 connexions de type A
LEDs	1 LED en réseau
Alimentation	mini-fiche DC mini-bloc d'alimentation, +5 V, 2000 mA
Courant	+5 V, 500 mA puissance maxi par port
Conditions d'exploitation	température de 0° C à 55° C humidité relative 20-80 % (sans condensation)

Matériel

Pour profiter de la puissance totale USB 2.0, veuillez installer le concentrateur 4 ports USB 2.0 de manière correcte à votre ordinateur fixe ou portable.

Étape 1:

Branchez le câble USB 2.0 à votre ordinateur fixe ou portable.

Étape 2:

Raccorder le câble USB 2.0 au concentrateur.

Etape 3:

Raccorder l'alimentation à la prise de courant.

Etape 4:

Branchez la fiche du bloc d'alimentation sur le concentrateur.

La LED s'allumera si vous avez correctement exécuté toutes les étapes.

Vous pouvez désormais connecter les périphériques USB 2.0 ou 1.1 aux ports downstream de votre concentrateur.

Clause de non-responsabilité

Les informations contenues dans le présent document peuvent être modifiées sans avertissement préalable. Le fabricant ne garantit en aucune manière l'exactitude ou l'intégralité des informations contenues dans le présent document et ne sera en aucun cas tenu responsable en cas de perte, de manque à gagner, ou d'autres dommages commerciaux, y compris notamment de dommages commerciaux accidentels, indirects ou autres. Ce document ne peut être reproduit, en totalité ou en partie, sous quelque forme que ce soit, ni transmis, que ce soit par un moyen mécanique, par photocopie ou par enregistrement, enregistrement d'informations ou système d'accès des données sans l'autorisation écrite du fabricant.

Service clientèle:

En cas de problème de fonctionnement de la souris Branch 2.0, nous conseillons de contacter votre revendeur ou distributeur local. Vous pouvez sinon nous contacter par mail: [e-mail].

Le présent article bénéficie d'une garantie de 2 ans. Le texte complet des conditions de garantie se trouve sur Internet: www.dicota.com.

Toutes les marques de logiciels et de produits sont des marques déposées des propriétaires respectifs. Informations données sous réserve d'erreurs ou d'omissions.

N1879
